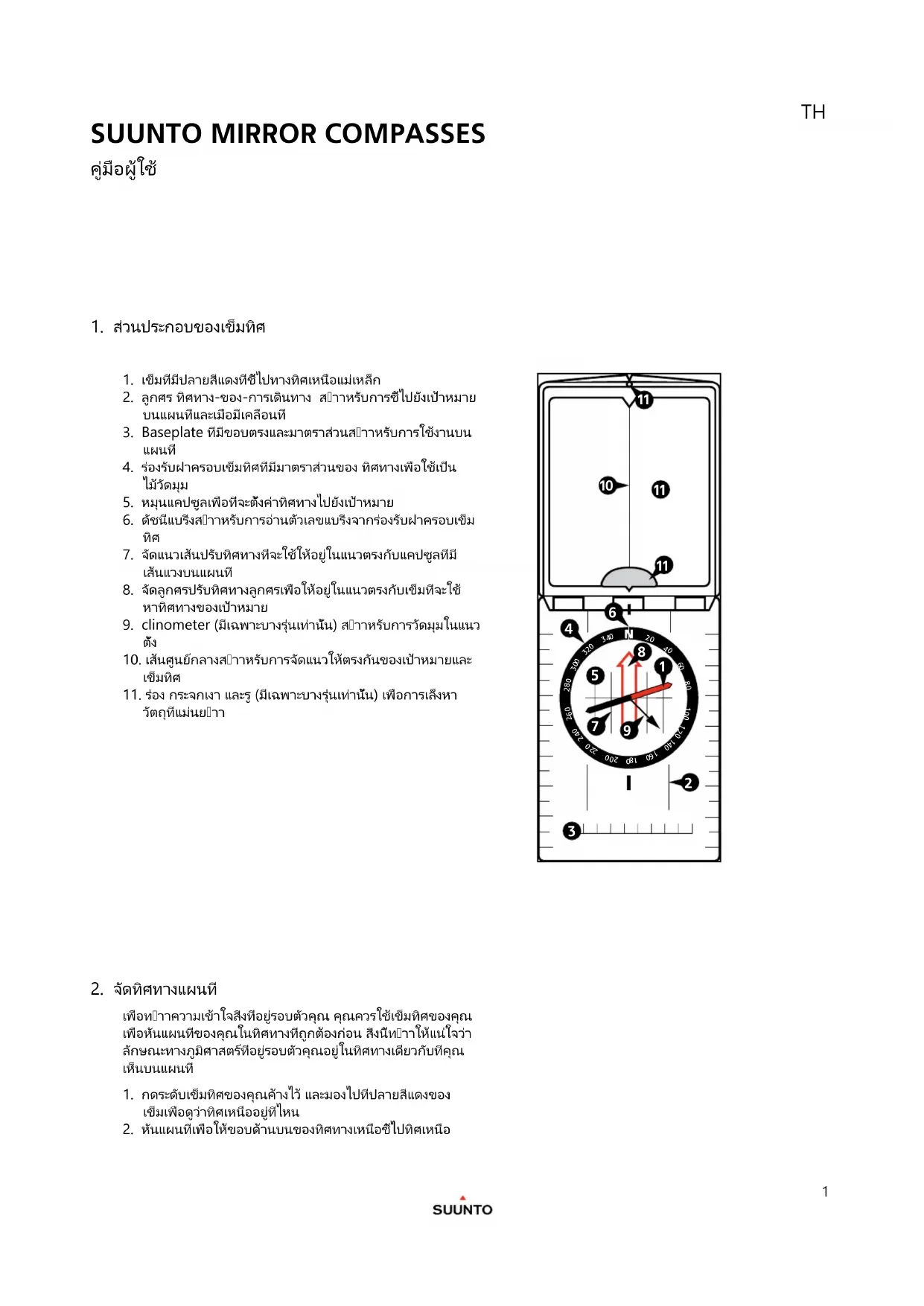

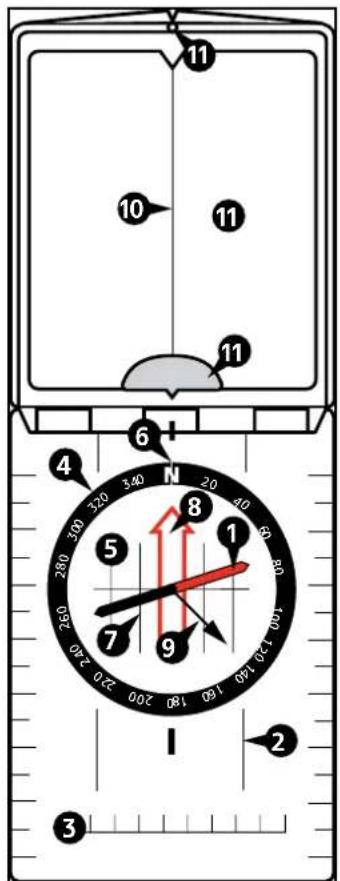

1. ส่วนประกอบของเข็มทิศ

1. เข็มที่มีปลายสีแดงที่ชี้ไปทางทิศเหนือแม่เหล็ก

2. ลูกศร ทิศทาง-ของ-การเดินทาง สำาหรับการชี้ไปยังเป้าหมาย

บนแผนที่และเมื่อมีเคลื่อนที่

3. Baseplate ที่มีขอบตรงและมาตราส่วนสำาหรับการใช้งานบน

4. ร่องรับฝาครอบเข็มทิศที่มีมาตราส่วนของ ทิศทางเพื่อใช้เป็น

5. หมุนแคปซูลเพื่อที่จะตั้งค่าทิศทางไปยังเป้าหมาย

6. ดัชนีแบริ่งสำาหรับการอ่านตัวเลขแบริ่งจากร่องรับฝาครอบเข็ม

7. จัดแนวเส้นปรับทิศทางที่จะใช้ให้อยู่ในแนวตรงกับแคปซูลที่มี

8. จัดลูกศรปรับทิศทางลูกศรเพื่อให้อยู่ในแนวตรงกับเข็มที่จะใช้

9. clinometer (มีเฉพาะบางรุ่นเท่านั้น) สำาหรับการวัดมุมในแนว

10. เส้นศูนย์กลางสำาหรับการจัดแนวให้ตรงกันของเป้าหมายและ

11. ร่อง กระจกเงา และรู (มีเฉพาะบางรุ่นเท่านั้น) เพื่อการเล็งหา

เพื่อทำาความเข้าใจสิ่งที่อยู่รอบตัวคุณ คุณควรใช้เข็มทิศของคุณ เพื่อหันแผนที่ของคุณในทิศทางที่ถูกต้องก่อน สิ่งนี้ทำาให้แน่ใจว่า ลักษณะทางภูมิศาสตร์ที่อยู่รอบตัวคุณอยู่ในทิศทางเดียวกับที่คุณ เห็นบนแผนที่

1. กดระดับเข็มทิศของคุณค้างไว้ และมองไปที่ปลายสีแดงของ

เข็มเพื่อดูว่าทิศเหนืออยู่ที่ไหน

2. หันแผนที่เพื่อให้ขอบด้านบนของทิศทางเหนือชี้ไปทิศเหนือ

3. นำาทางด้วยแผนที่และเข็มทิศ

เมื่อมีการนำาทางโดยใช้แผนที่และเข็มทิศ ก่อนอื่นคุณจะตัดสินใจ ในเรื่องทิศทางของการเดินทางบนแผนที่แล้วจึงนำามาใช้ในโลก

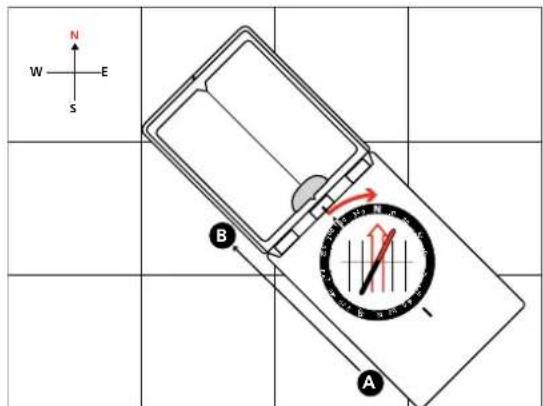

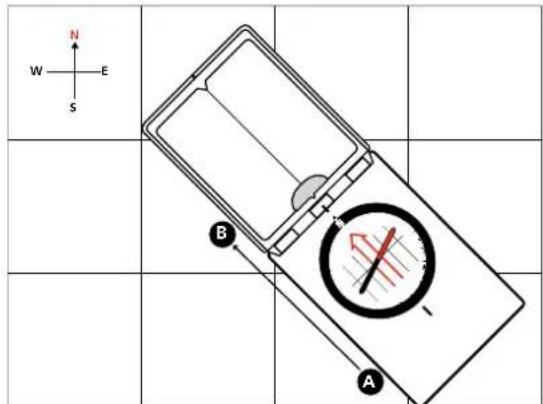

1. วางเข็มทิศบนแผนที่ระหว่างจุดเริ่มต้นของคุณ (A) และจุด

หมายปลายทาง (B) ของคุณ

2. หันแคปซูลจนเส้นปรับทิศทางขนานกับเส้นแวงบนแผนที่ที่มี

3. กดระดับเข็มทิศที่สูงระดับเอวค้างไว้และหมุนตัวเองจนเข็ม

และลูกศรปรับทิศทางอยู่ในแนวตรงกัน หมายเหตุ: ปรับค่าเพื่อชดเชยมุมเอียง ดูส่วนที่ 5

4. เลือกเป้าหมายของที่มองเห็นได้ด้านหน้าของคุณจะช่วยให้

คุณรักษาทิศทางของคุณไว้ได้ในขณะที่เดินทาง

5. ติดตามความคืบหน้าของคุณด้วยการเปรียบเทียบสถานที่

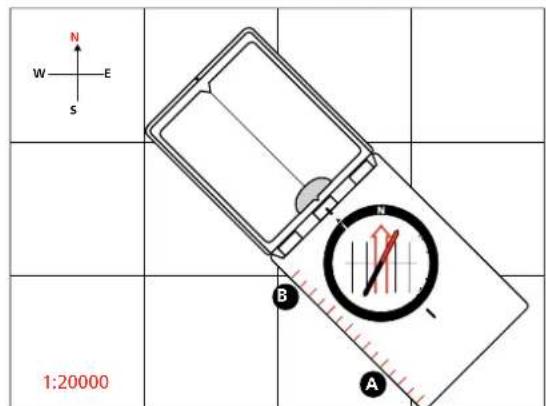

4. วัดระยะทางบนแผนที่

เข็มทิศ Suunto ของคุณมีมาตราส่วนหลายแบบ แสดงอยู่บน baseplate ที่จะช่วยให้คุณวัดระยะทางบนแผนที่ ให้แน่ใจว่าใช้ มาตราส่วนเดียวกันกับที่ระบุไว้ในแผนที่ของคุณ ถ้ามาตราส่วน ของแผนที่ไม่ได้อยู่บนเข็มทิศของคุณให้ใช้มาตราส่วนทั่วไป (ซม. หรือ นิ้ว) เพื่อคำานวณระยะทาง

5. การปรับแก้มุมเอียงของแม่เหล็ก

เส้นเมอริเดียนบนแผนที่แสดงทิศทางไปทางทิศเหนือจริงในขณะ ที่เข็มของเข็มทิศของคุณแสดงทิศทางไปทางทิศเหนือของแนว แม่เหล็ก มุมระหว่างทั้งสองทิศทางนี้เรียกว่ามุมเอียงของแม่

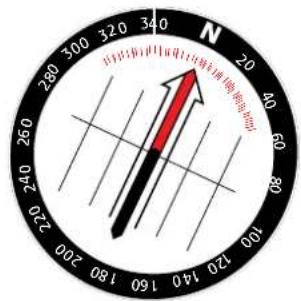

ก่อนการหาเส้นทางคุณควรตรวจสอบมุมอียงของแม่เหล็กใน ท้องถิ่นของคุณจากแหล่งที่เชื่อถือได้อย่างเช่น แผนที่ล่าสุดหรือ NOAA เว็บไซต์ หากมุมเอียงของแม่เหล็กมากกว่าสองหรือสาม องศาคุณจะต้องนำาค่านี้มาทดเมื่อมีการหาเส้นทาง หากเข็มทิศ Suunto ของคุณมีระดับมุมเอียงถาวร ทำาสิ่งต่อไปนี้ ในแต่ละครั้งที่คุณหาเส้นทางไปยังเป้าหมายใหม่

1. ปฏิบัติตามขั้นตอนใน ‘นำาทางด้วยแผนที่และเข็มทิศ’ จนจบ

2. หมุนซ้ายหรือขวาจนถึงจุดที่เข็มชี้ไปที่ระดับองศาของมุม

เอียงถาวรตามที่ตั้งไว้ในตำาแหน่งที่ตั้งปัจจุบันของคุณ

3. จับเข็มทิศให้แน่นและหมุนแคปซูลเพื่อให้ลูกศรปรับทิศทาง

อยู่ในแนวเดียวกับตำาแหน่งของเข็มใหม่

4. ดำาเนินการต่อด้วยขั้นตอนที่ 4 ของ กระบวนการ ‘นำาทางด้วย

แผนที่และเข็มทิศ’ หากเข็มทิศ Suunto ของคุณมีความลาดเอียงแบบปรับได้ ปฏิบัติ ตามขั้นตอนต่อไปนี้ ตั้งแต่จุดเริ่มต้นของการนำาทางของคุณ

1. พลิกเข็มทิศกลับด้าน

2. สอดกุญแจโลหะเข้าไปที่สกรูปรับ

3. หมุนกุญแจจนกระทั่งตัวบ่งชี้ถึงมุมเอียงเป็นตัวเลขที่ถูกต้อง

ขององศาตะวันออกหรือตะวันตกของ 0 องศา

ค่าแบริ่งคือมุมระหว่างทิศทางไปทางทิศเหนือและทิศทางของ เป้าหมาย สิ่งนี้สามารถนำามาใช้ได้ ยกตัวอย่างเช่น ในการบอก ทิศทางกับคนอื่นหรือเมื่อคุณค้นหาตำาแหน่งของคุณ

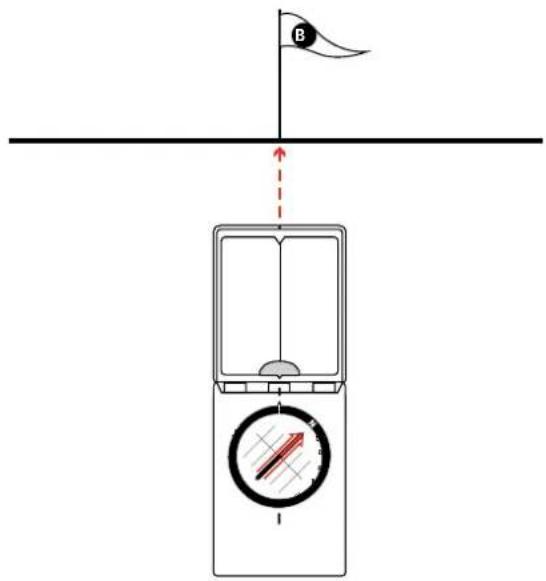

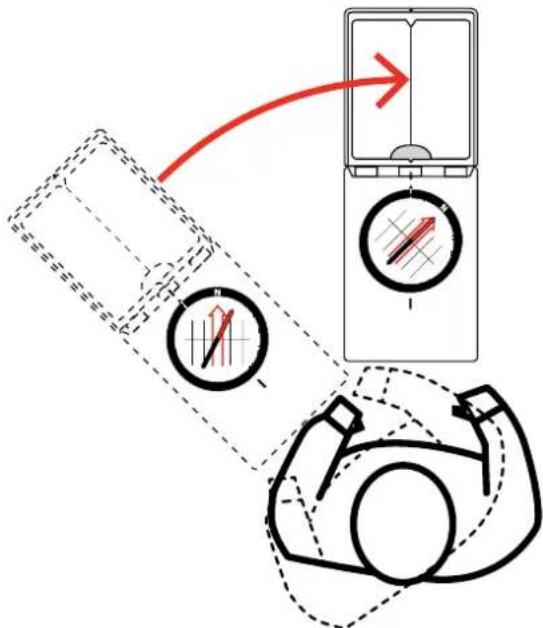

1. เปิดกระจกสะท้อนเงาและกดเข็มทิศค้างไว้ในระดับสายตา

เพื่อให้คุณสามารถอ่านแคปซูลจากการสะท้อนของกระจก

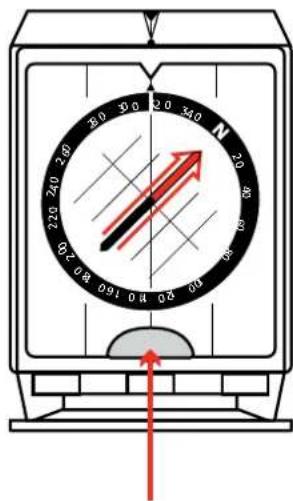

2. จัดแนวเป้าหมายด้วยรอยหรือรูที่เห็น ทำาให้เส้นตรงกลางบน

กระจกเงาอยู่ในแนวเดียวกับศูนย์กลางของแคปซูล

3. จับเข็มทิศให้แน่นและหันแคปซูลจนกระทั่งลูกศร และเข็ม

ปรับทิศทางอยู่ในแนวเดียวกัน หมายเหตุ: ปรับค่าเพื่อชดเชยมุมเอียง ดูส่วนที่ 5

4. ถ้าจำาเป็นต้องนำาแบริ่งชนิดตัวเลขมาใช้ อ่านตัวเลขนั้นได้จาก

7. การหาตำาแหน่งของคุณ

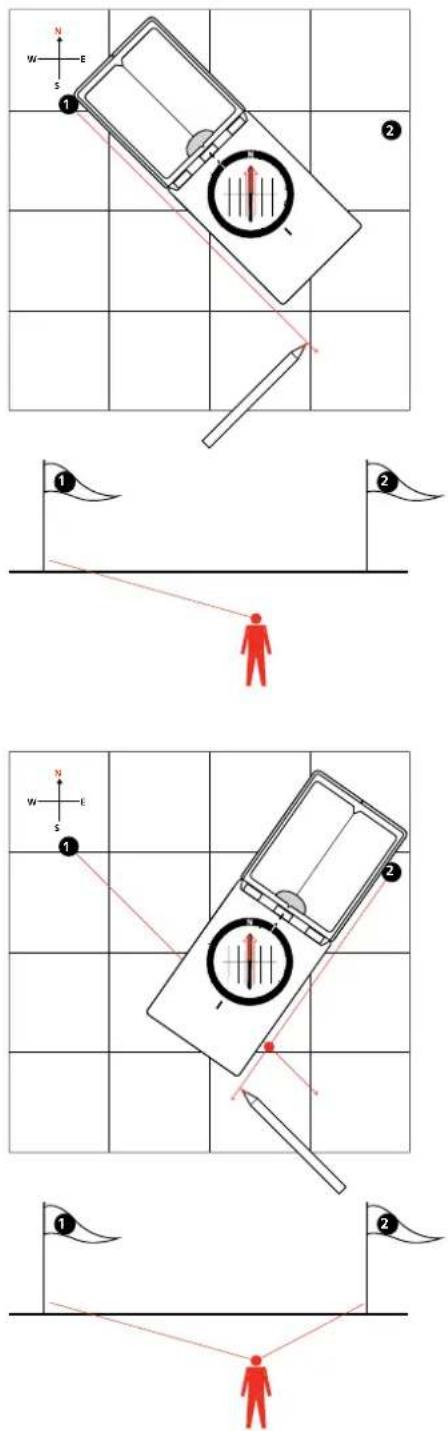

คุณสามารถเล็งวัตถุสองตำาแหน่งหรือมากกว่าและใช้การตรวจ สอบสามเส้าในการหาจุดที่คุณอยู่อย่างถูกต้อง

1. หาวัตถุที่มองเห็นได้ที่ระบุไว้บนแผนที่ของคุณและทำาตามขั้น

ตอน 1-3 ของกระบวนการ ‘เล็งวัดค่าแบริ่ง’

2. บนแผนที่ วางขอบด้านยาวของเข็มทิศบนวัตถุ (1)

3. หมุนเข็มทิศจนจุดปรับทิศทางและเส้นเมอริเดียนขนานกัน

4. เลือกวัตถุที่สองและทำาซ้ำาขั้นตอนที่ 1-3

จุดตัดของทั้งสองเส้นจะแสดงถึงตำาแหน่งของคุณและยิ่งมุม ระหว่างเส้นที่ตัดใกล้ 90 °เท่าไหร่ ความถูกต้องแม่นยำาจะยิ่งมี มากขึ้นเท่านั้น

8. ส่งสัญญาณ ด้วยกระจกสะท้อน

กระจกเงาช่วยการส่งสัญญาณระยะไกลโดยการกระพริบแสงแดด ที่สะท้อนให้เห็นได้ในกระจก

1. ทำานิ้วสองนิ้วค้างไว้ในรูป-วี ยื่นออกไปให้เท่ากับ ความยาว

แขน เพื่อให้คุณมองเห็นเป้าหมายระหว่างนิ้วมือของคุณ

2. ตั้งเข็มทิศชนิดที่มีกระจกสะท้อนกลับที่ได้เปิดกระจกไว้ ใน

ตำาแหน่งแนวตั้งใกล้ตาของคุณ และหันกระจกเงาจนแสงแดด ที่สะท้อนกระทบนิ้วมือของคุณ

3. หมุนกระจกเงาซ้ายไปขวาเพื่อสร้างสัญญาณที่กระพริบตาม

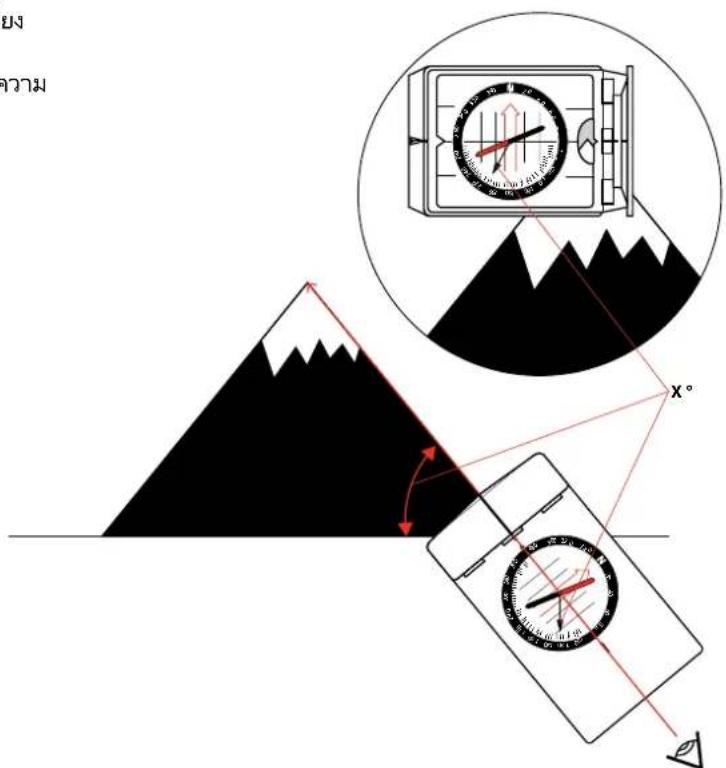

9. วัดความเอียงลาดชัน

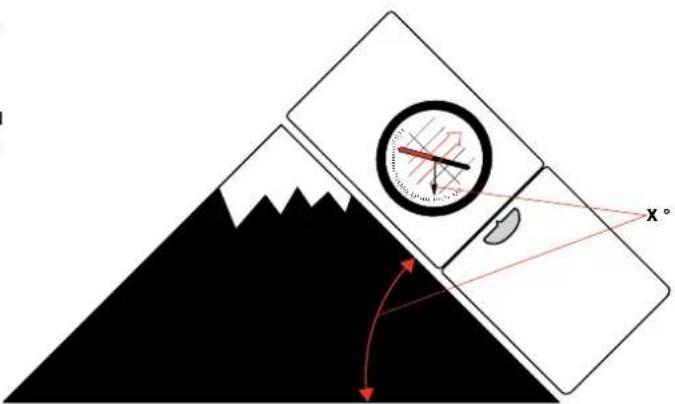

ใช้ได้กับ MC-2 และ MC-2 Global เท่านั้น ระดับสำาหรับการปรับแก้ความลาดเอียงในด้านหลังของแคปซูล ยังทำาหน้าที่เป็นระดับสำาหรับคลีโนมิเตอร์ (clinometer) ด้วย

1. หันแคปซูลจนกระทั่งดัชนีแบริ่งอยู่ที่ 270 องศา (ไปทางตะวัน

ตก) และตะแคงเข็มทิศให้อยู่ด้านข้าง ด้วยระดับความลาด เอียงไปทางด้านล่าง

2. หากคุณมองเห็นได้ชัดทั่วทั้งพื้นที่ลาดเอียง จัดตำาแหน่งเข็ม

ทิศให้อยู่ในแนวเดียวกับตำาแหน่งพื้นที่ลาดเอียงโดยให้ทาง ด้านหลังของเข็มทิศชี้ไปยังคุณ

3. หรือถ้าคุณมีมุมมองที่ชัดเจนด้านขึ้นหรือลงพื้นที่ลาดเอียง

เล็งวัดด้านบนหรือด้านล่าง

4. อ่านจากเข็ม คลีโนมิเตอร์ (clinometer) เพื่อให้ได้ค่าความ

ใช้เฉพาะน้ำาจืดและสบู่อ่อนสำาหรับการทำาความสะอาดเท่านั้น ทำาความสะอาดเข็มทิศของคุณเป็นประจำา อุณหภูมิขณะใช้งาน / เก็บรักษา: -30 องศาเซลเซียส - +60 องศาเซลเซียส / -22 องศาฟาเรนไฮท์- +140 องศาฟาเรนไฮท์

ข้อควรระวัง: ห้ามใช้ตัว ทำาละลายใด ๆ ทั้งสิ้น ข้อควรระวัง: อย่า ใช้

ข้อควรระวัง: ห้าม กระแทกหรือ ทำาหล่น7

11. การรับประกันภายใต้เงื่อนไขที่จำากัดระหว่างประเทศของ

Suunto Suunto รับประกันว่าในช่วงระยะเวลารับประกัน Suunto หรือศูนย์ บริการอย่างเป็นทางการของ Suunto จะขึ้นอยู่กับดุลพินิจแต่ผู้เดียวใน การแก้ไขข้อบกพร่องจากวัสดุหรือฝีมือ โดยไม่คิดค่าใช้จ่าย ด้วยวิธีใด วิธีหนึ่งดังนี้ ก) ซ่อมแซม หรือ ข) เปลี่ยนโดยใช้สินค้าที่คล้ายกัน หรือ ค) คืนเงิน ภายใต้ข้อกำาหนดและเงื่อนไขของการรับประกันระหว่างประเทศ ภายใต้เงื่อนไขที่จำากัดนี้ การรับประกันแบบจำากัดนี้จะไม่ครอบคลุมถึง ก) การสึกหรอและการฉีกขาด ข) การใช้งานอย่างไม่ระมัดระวัง ค) การ ดัดแปลง ง) การสัมผัสกับสารเคมีหรือ จ) การใช้งานผิดวัตถุประสงค์ เว้น แต่จะมีการออกกฎหมายที่บังคับใช้ ก) การรับประกันภายใต้เงื่อนไขที่ จำากัดระหว่างประเทศนี้ถือว่าถูกต้องและใช้บังคับโดยไม่คำานึงถึงประเทศ ที่ซื้อ และ ข) เพื่อเข้าถึงบริการของการรับประกันภายใต้เงื่อนไขที่จำากัด ระหว่างประเทศ ทั้งนี้ ต้องลงทะเบียนใน MySuunto.com และแสดง หลักฐานการซื้อ การรับประกันภายใต้เงื่อนไขที่จำากัดระหว่างประเทศไม่มี ผลต่อสิทธิทางกฎหมายของคุณ ซึ่งได้รับการยินยอมภายใต้กฏหมายที่ บังคับใช้แห่งชาติสำาหรับจำาหน่ายสินค้าอุปโภคบริโภค ระยะเวลาของ การรับประกันภายใต้เงื่อนไขที่จำากัดระหว่างประเทศ: จะใช้ได้กับ Suunto A, M, MC, MB และเข็มทิศ Clipper ระยะเวลาของการรับประกันระหว่างประเทศมีจำากัด จนกว่าจะถึงเวลาที่ เหมาะสมเช่น สินค้าไม่สามารถใช้งานได้พอสมควรเนื่องจากการสึกหรอ และการฉีกขาด ระยะเวลาการรับประกันระหว่างประเทศภายใต้เงื่อนไขจำากัด 2 ปี:จะใช้กับ Suunto AIM, Arrow, Orca-Pioneer และเข็มทิศ KB การรับประกันระหว่างประทศภายใต้เงื่อนไขจำากัดมีระยะเวลาสอง (2) ปี นับจากวันที่ซื้อจากร้านค้าปลีก ข้อจำากัดในการรับผิด เพื่อการชดเชยสูงสุดตามที่กฎหมายบังคับ การรับประกันระหว่างประเทศ แบบจำากัดนี้เป็นการแก้ไขเยียวยาความเสียหายแต่เพียงผู้เดียวและมีผล แทนที่การรับประกันโดยนัยของการรับประกันอื่นๆ ทั้งหมด ทั้งโดยชัด แจ้งหรือโดยนัย Suunto จะไม่รับผิดชอบใด ๆ ต่อความเสียหายพิเศษ ความเสียหายที่ไม่ได้ตั้งใจ ความเสียหายอันมีบทลงโทษหรือความเสีย หายอันเป็นผลสืบเนื่องใด ๆ Suunto จะไม่รับผิดชอบต่อความล่าช้าใน การบริการตามการรับประกัน © Suunto Oy 2/2014, 12/2014, 3/2015, 5/2017. สงวนลิขสิทธิ์ อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบ Suunto เป็นเครื่องหมายการค้าจดทะเบียนของ Suunto Oy8
