Produkttyp	LCD-monitor
Märke	Sony
Modell	SDM-S205F
Skärmstorlek	20 tum (51 cm)
Native upplösning	1600 x 1200 (UXGA)
Panelteknik	LCD TFT
Bildformat	4:3
Ljusstyrka	250 cd/m²
Kontrastförhållande	500:1
Svarstid	12 ms
Betraktningsvinkel (H/V)	170° / 170°
Videoanslutningar	VGA (D-sub 15-stift), DVI-D
Strömförsörjning	AC 100-240 V, 50/60 Hz
Strömförbrukning (typisk)	45 W
Förbrukning i standby	Mindre än 2 W
Nettovikt (med fot)	6,5 kg
Mått (B x H x D) med fot	465 x 444 x 235 mm
Inbyggda högtalare	2 x 1 W
Inställningar	OSD-meny (ljusstyrka, kontrast, position, etc.)
Underhåll och rengöring	Använd en mjuk, torr trasa; använd inte lösningsmedel
Säkerhet	Öppna inte höljet; risk för elektrisk stöt
Reservdelar	Tillgängliga via Sony:s kundtjänst
Reparerbarhet	Reparationsindex inte tillhandahållet

Vanliga frågor - SDM-S205F SONY

Hur justerar jag ljusstyrka och kontrast?

Använd knapparna på frontpanelen för att öppna OSD-menyn. Navigera till inställningarna för ljusstyrka och kontrast och justera efter dina önskemål.

Vad gör jag om skärmen inte startar?

Kontrollera att strömkabeln är korrekt ansluten och att vägguttaget fungerar. Tryck på strömknappen. Om inget händer, kontakta Sony-support.

Hur rengör jag skärmen?

Stäng av skärmen och koppla ur den. Använd en mikrofiberduk lätt fuktad med vatten. Använd aldrig kemikalier eller slipande rengöringsmedel.

Vilken är den rekommenderade native upplösningen?

Den native upplösningen är 1600 x 1200 pixlar (UXGA). För bästa bildkvalitet, ställ in din dator på denna upplösning.

Kan jag ansluta en extern högtalare?

Ja, du kan ansluta externa högtalare via 3,5 mm ljudutgången på skärmens baksida.

Hur justerar jag bildens position?

Gå till OSD-menyn, välj 'Position' och använd navigeringsknapparna för att centrera bilden horisontellt och vertikalt.

Skärmen flimrar eller visar linjer, vad gör jag?

Kontrollera att videokabeln (VGA eller DVI) sitter ordentligt. Prova en annan kabel om möjligt. Om problemet kvarstår kan skärmen behöva repareras.

Hur sparar jag energi?

Aktivera automatisk standbyläge i OSD-inställningarna. Du kan också ställa in ljusstyrkan på en måttlig nivå för att minska förbrukningen.

Kan jag väggmontera skärmen?

Skärmen är kompatibel med VESA 100 x 100 mm fästen. Du måste ta bort foten och använda ett lämpligt väggmonteringssats.

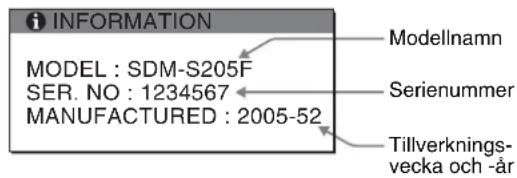

Var hittar jag serienumret?

Serienumret finns på en etikett på skärmens baksida, nära kontakterna. Det är användbart för eventuella serviceförfrågningar.

BRUKSANVISNING SDM-S205F SONY

Se till att kontrollera uppgifterna på lådan som skärmen levererades i. ID-etiketten på din skärmmodell sitter baktill på skärmen.

NOTICE

Innehållsförteckning

Försiktighetsåtgärder 4

Kontrollera bildskärmens modellbeteckning 5

Delar och kontroller....5

Installation....6

Installation 6: Fäst sladdarna och stäng anslutningshöljet .....9

Installation 7: Slå på strömmen till bildskärm och dator ..... 10

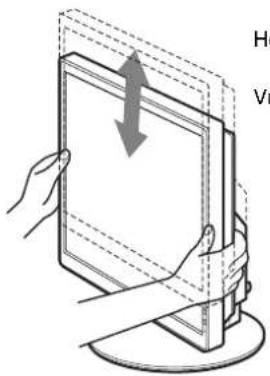

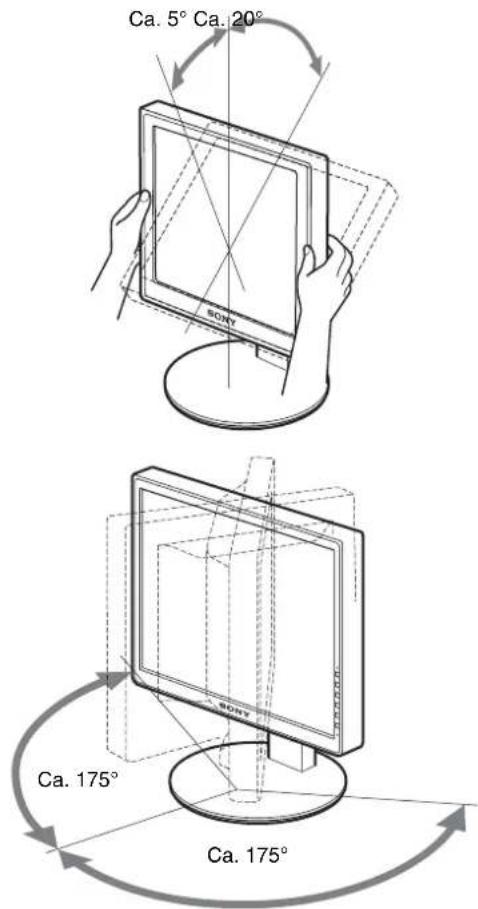

Installation 8: Justera lutning och höjd .... 11

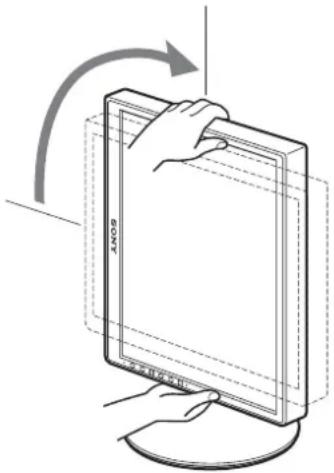

Växla din bild mellan stående/liggande

(endast för modeller med vridbart stativ) 12

Välja insignal (INPUT1/INPUT2).... 12

Anpassa bildskärmen....13

Hitta i menyn. 13

Lista med menyalternativen 14

Menyn BILDJUSTERING....15

A Menyn BILD (endast för analoga RGB-signaler) ..... 15

ZOOM-meny 16

Menyn MENYPOSITION 16

→ Menyn INGÅNGSSÖKNING 16

A Menyn LANGUAGE....16

→← Menyn ÅTERSTÄLL (för återställning av inställningarna till sina ursprungliga värden). 17

Oπ Menyn MENYLÅS 17

OPTION-meny 17

Tekniska funktioner....17

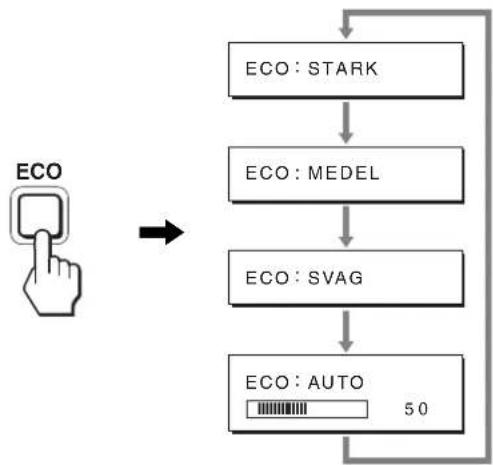

Minska strömförbrukningen (ECO läge) 17

Automatisk ljusstyrkeinställning (ljusavkänning). 18

Funktion för automatisk bildkvalitetsjustering (endast för analog RGB signal) 18

Symptom och åtgärder 20

Specifikationer....23

Varning rörande strömanslutningar

- Använd medföljande nätkabel. Om du använder en annan nätkabel måste du kontrollera att den är lämplig som kabel i det elnät du använder.

För kunder i USA.

Om du inte använder rätt kabel uppfyller inte bildskärmen föreskrivna FCC-standarder.

För kunder i Storbritannien.

Om du använder bildskärmen i Storbritannien måste du se till att du använder den typ av kabel som används i Storbritannien.

Exempel på kontakttyper

för 100 till 120 V växelström (AC)

för 200 till 240 V växelström (AC)

endast 240 V växelström (AC)

Utrustningen bör installeras nära ett lättåtkomligt vägguttag.

Installation

Bildskärmen ska inte installeras eller lämnas:

• På platser där det råder extrem temperatur, t.ex. nära ett värmeelement, värmeutsläpp eller i direkt solljus. Om bildskärmen utsätts för extrema temperaturer, t.ex. i en bil parkerad i direkt solljus eller i närheten av ett värmeelement, kan det orsaka formförändringar i bildskärmens hölje och/eller funktionsstörningar.
• På platser som är utsatta för mekaniska vibrationer eller stötar.
• Nära utrustning som genererar starka magnetfält, t.ex. TV-apparater eller olika hushållsapparater.
• På platser där det finns stora mängder damm, smuts eller sand, t.ex. nära ett öppet fönster eller intill en ytterdörr. Om du tillfälligt använder bildskärmen utomhus måste du skydda bildskärmen mot kringflygande damm och smuts. Annars kan det uppstå funktionsfel som inte kan åtgårdas.

Var försiktig så att du inte rör vid luftventilerna på den övre delen av bildskärmens baksida, eftersom de blir varma.

Hantering av LCD-skärmen

• Låt inte LCD-skärmen stå vänd mot solen eftersom det kan skada LCD-skärmen. Var särskilt försiktig om du placerar bildskärmen vid ett fönster.
• Tryck inte på eller repa LCD-skärmen. Placera inte tunga föremål på LCD-skärmen. Då kan skärmen slå sig vilket i sin tur kan leda till funktionsstörningar hos LCD-panelen.
• Om bildskärmen används där det är kallt kan det hånda att bilderna "släpar efter" på skärmen. Det är inte ett tecken på att något är fel. Bilden kommer att visas som vanligt när temperaturen stigit till normal driftstemperatur igen.
• Om en stillbild visas under en längre tid kan rester av bilden dröja sig kvar under en kortare tid. Restbilden försvinner till slut.
• LCD-panelen blir varm när du använder den. Det är inte ett tecken på att något är fel.

Information om LCD (flytande kristallskärm, Liquid Crystal Display)

Observera att LCD-skärmen är en produkt som tillverkas med hög precision. Trots det kan svarta eller ljusa punkter (röda, blå eller gröna) ständigt visas på LCD-skärmen. Dessutom kan oregelbundet färgade band eller oregelbunden ljusstyrka förekomma på LCD-skärmen. Det är inte ett tecken på att något är fel. (Effektiva bildpunkter: över 99,99%)

Underhåll

• Koppla bort nätkabeln från vägguttaget innan du rengör bildskärmen.
• Rengör LCD-skärmen med en mjuk duk. Om du använder ett glasrengöringsmedel måste du kontrollera att det inte innehåller någon typ av antistatiskt medel eller liknande tillsatser eftersom det kan repa LCD-skärmens ytskikt.
• Rengör chassi, panel och reglage med en mjuk duk, lätt fuktad med ett milt rengöringsmedel. Använd inga typer av skurdukar med slipmedel, skurpulver eller lösningsmedel som t.ex. alkohol eller bensin.
• Gnugga, vidrör eller knacka inte på skärmens yta med vassa eller sträva föremål som t.ex. pennor eller skruvmejslar. Det kan leda till att bildröret repas.
• Observera att det material som bildskärmen är konstruerad av, liksom ytbeläggningen på LCD-skärmen, kan slitas ned och försämras om bildskärmen utsätts för flyktiga lösningsmedel t.ex. insektsgift, likaså vid en längre tids kontakt med gummi eller vinylmaterial.

Transport

• Koppla ur alla kablar från skärmen. Om du använder ett stativ med justerbar höjd, justerar du höjden till det högsta läget och håller ordentligt i LCD-skärmens sidor. Se till att du inte repar skärmen när du transporterar den. Om du tappar bildskärmen kan både du och bildskärmen skadas.
• Om du behöver frakta bildskärmen i samband med reparation eller flytt rekommenderas du att använda originalkartongen med dess förpackningsmaterial.
• Sätt tillbaka spärrtappen till stativet med justerbar höjd för att fixera det under transport.

Skrotning av bildskärmen

• Kasta inte bildskärmen med hushållssoporna.
• Lysröret som används i den här bildskärmen innehåller kvicksilver. Skrotning av bildskärmen måste utföras enligt de lokala regler och förordningar som gäller.

Kontrollera bildskärmens modellbeteckning

Börja med att kontrollera bildskärmens modellbeteckning.

Modellbeteckningen sitter på bildskärmens baksida (Exempel: SDM-S205F).

Vissa funktioner och menyalternativ är inte tillgängliga för alla bildskärmsmodeller.

Delar och kontroller

Mer information finns på de sidor som anges inom parenteserna. Illustrationen visar bara en av alla de modeller som finns för den här bildskärmen.

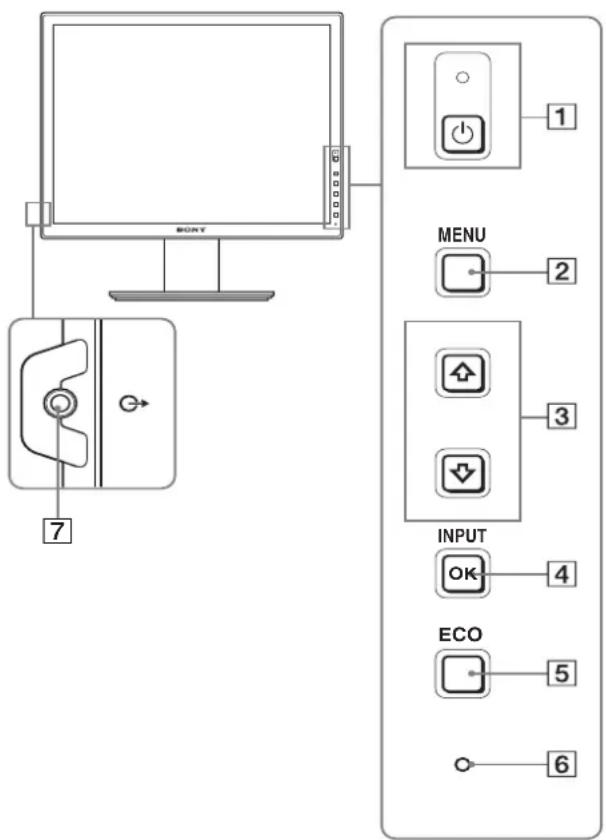

Skärmens framsida

BONY 7 MENU 2 3 INPUT OK 4 ECO 5 6

Sådant i specifikationerna som är modellberoende har markerats med en asterisk ( 12 Mer information finns under "Specifikationer" (sid. 23).

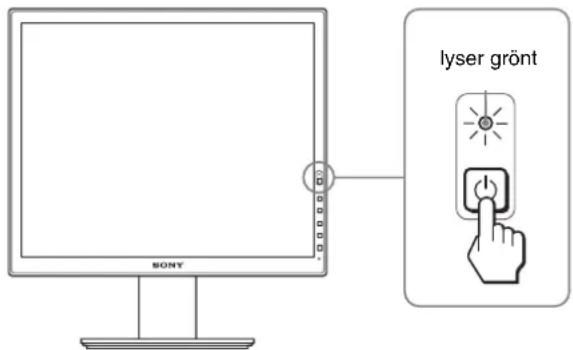

1 ⏻ Strömbrytare och ⏻ strömindikator (sid. 10, 17)

Denna brytare startar bildskärmen när indikatorn ⏻ (ström) lyser rött. Du stänger av bildskärmen genom att trycka på samma knapp en gång till.

Om ⏻ (ström)-indikatorn inte tänds ska man trycka på huvudströmbrytaren (MAIN POWER)(8).

2MENU-knapp (sid. 13)

Med den här knappen öppnar och stänger du menyskärmen.

3 Knapparna ↓/↑ (sid. 13)

Med de här knapparna väljer du menyalternativ och gör justeringar.

4 OK-knapp (sid. 13)

Men den här knappen aktiverar du det valda menyalternativet och de justeringar som du gjort med knapparna ↓/↑ (3). INPUT(sid. 12)

Med de här knapparna växlar du videoinsignal mellan INPUT1 och INPUT2 när två datorer är anslutna till bildskärmen. (Kan bara användas när menyn är avstängd.)

5 ECO-knapp (sid. 17)

Denna knapp används för att minska energiförbrukningen. När menyskärmen inte visas kan du även automatiskt justera bildkvaliteten för den aktuella ingångssignalen samtidigt som du håller knappen intryckt i mer än 3 sekunder (autojustering genom en enda knapptryckning) (endast för analoga RGB-signaler).

6Ljussensor (sid. 18)

Denna sensor mäter ljustyrkan i området runt bildskärmen. Var noga så att du inte täcker över sensorn med ett papper eller liknande.

7 Ljudutgång (sid. 9)

Via den här kontakten sänds ljudsignaler till högtalare eller annan ljudutrustning.

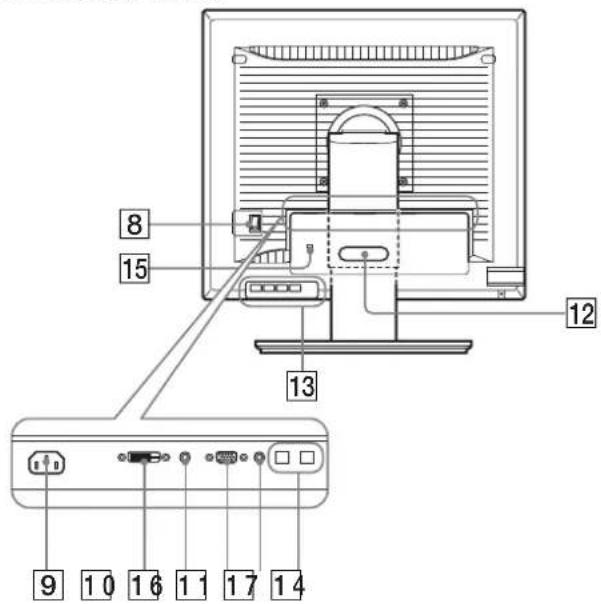

Skärmens baksida

8 15 12 13 9 10 16 11 17 14

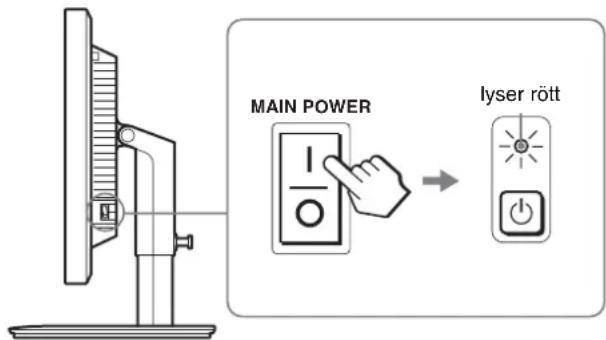

8 Huvudströmbrytare (MAIN POWER) (sid. 10)

Denna brytare används för att växla huvudströmbrytaren (MAIN POWER) mellan av och på.

9 AC IN-anslutning (sid. 9)

Här ansluter du nätkabeln (medföljer).

10 DVI-D-ingång (digital RGB) (sid. 8)

Den här ingången tar emot digitala RGB-videosignaler enligt DVI Rev. 1.0.

11HD15-ingång (analog RGB) (sid. 8)

Den här ingången är avsedd för analoga RGB-videosignaler (0,700 Vp-p, positiv) och synksignaler.

12 Kabelhållare (sid. 9)

Med kabelhållaren fäster du kablar och kontakter på bildskärmen.

13 USB-port nedströms (endast för modeller utrustade med USB-port) (sid. 8)*

Om USB-musen och USB-tangentbordet ansluts till bildskärmen, kan du ansluta upp till två datorer till bildskärmen, genom att växla ingången fram och tillbaka.

14USB-port uppströms (endast för modeller utrustade med USB-port)*

Anslut USB-kabeln till din dator och bildskärm.

15 Öppning för stöldskyddslås

Kensington Micro Saver Security System bör användas som säkerhetslås. Micro Saver Security System är ett varumärke som tillhör Kensington.

16 Ljudingång för INPUT1

Den här kontakten tar emot ljudsignaler när den ansluts till ljudutgången på en dator eller annan ljudutrustning som ansluts till INPUT1.

17 Ljudingång för INPUT2

Den här kontakten tar emot ljudsignaler när den ansluts till ljudutgången på en dator eller annan ljudutrustning som ansluts till INPUT2.

Installation

Innan du använder bildskärmen bör du kontrollera att följande finns med i förpackningen.

• LCD-bildskärm
• Nätkabel
• Stativ
• HD15-HD15-videokabel (analog RGB)
• DVI-D-videokabel (digital RGB)
• Ljudkabel (stereo minikontakt)
• USB - *abel
- CD-ROM-skiva (programvara för Windows/Macintosh, bruksanvisningar m.m.)
• Garantikort
- Snabbstartguide

Sådant i specifikationerna som är modellberoende har markerats med en asterisk (* Mer information finns under "Specifikationer" (sid. 23).

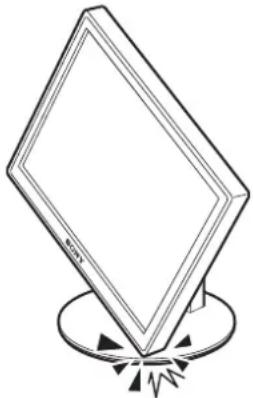

Tryck inte på LCD-skärmen när du placerar eller reser bildskärmen upp på ett bord eller liknande. Den kan påverka bildskärmens form eller skada LCD-skärmen.

■ När du använder det medföljande stativet Fast stativ

1 Öppna lådan och ta ur stativets basplatta.

2 Kontrollera de medföljande tillbehören.

- Med en skruv i stativets basplatta.

3 Lägg en mjuk matta eller liknande på ett skrivbord eller bord.

Du kan skada LCD-skärmen och själva bildskärmen om den placeras direkt på bordet.

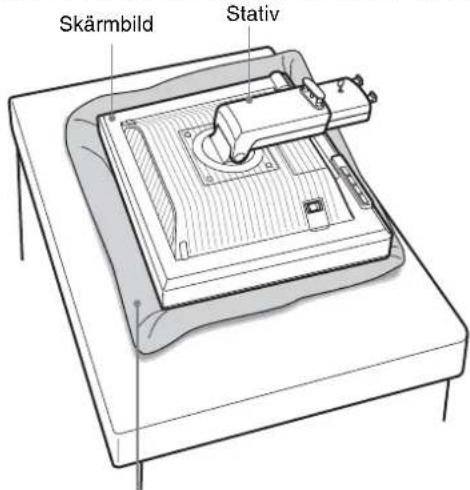

4 Plocka ut skärmen ur lådan och placera sedan den liggande skärmens kant utmed bordets kant.

Skärmbild Stativ

Mjuk matta eller liknande

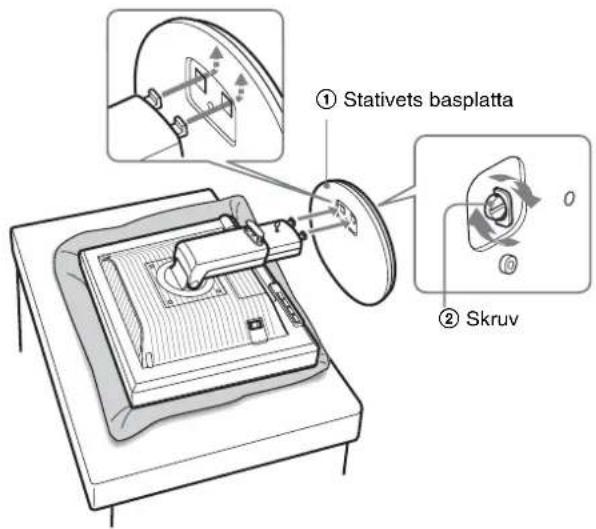

5 Fäst stativfoten genom att haka fast de utstickande delarna på stativarmen i hålen på stativfoten. ① Lyft skruvens handtag för att skruva fast stativets basplatta. ② Se till att skruven är åtdragen och vrid tillbaka skruvhandtaget.

① Stativets basplatta ② Skruv

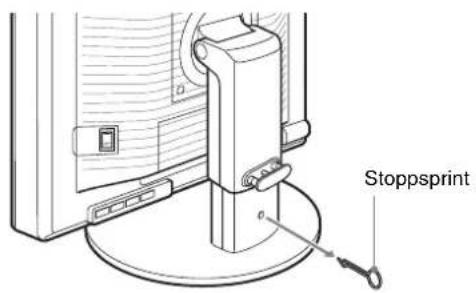

6 Ta bort stoppsprinten efter att det justerbara stativet höjts upp rakt upp.

Obs! Ta inte ur stoppsprinten när stativet ligger ner. Bildskärmen kan ramla och skada dig genom att stativets hals faller av basplattan.

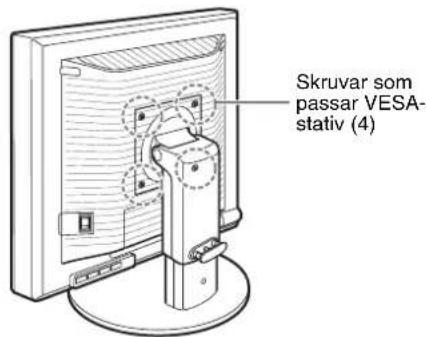

■ När du använder ett VESA-stativ

Du kan montera ett VESA-stativ av annat märke till bildskärmen genom att ta bort det stativ som medföljer bildskärmen.

Installation 2: Anslut bildskärmskablarna

- Se till att strömmen till bildskärm och dator är avslagen innan du gör anslutningen.

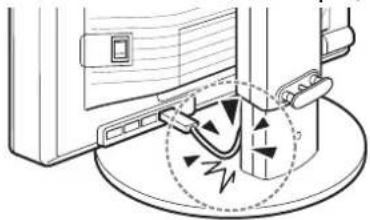

Obs!

• Vidrör inte stiften i kontakten på videokabeln; stiften böjs lätt.
• Kontrollera att anslutningen hamnar rätt när du ansluter videokabeln eftersom stiften annars kan böjas.

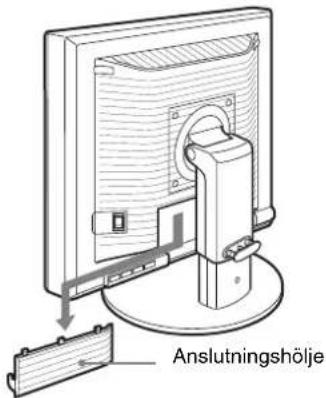

1 Dra ner anslutningshöljet.

Anslutningshölje

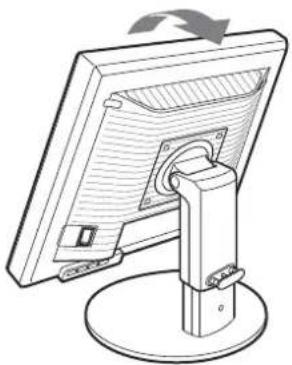

2 Vippa bildskärmen uppåt. Flytta sedan bildskärmens vinkel högre.

3 Anslut videosignalkablarna till bildskärmen.

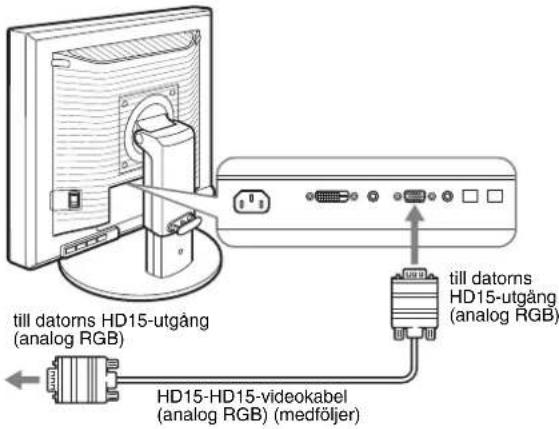

■ Anslut en dator som har en HD15-utgång (analog RGB)

Med den medföljande HD15-HD15-videokabeln (analog RGB) ansluter du datorn till bildskärmens HD 15-ingång (analog RGB).

till datorns HD15-utgång (analog RGB) HD15-HD15-videokabel (analog RGB) (medföljer) till datorns HD15-utgång (analog RGB)

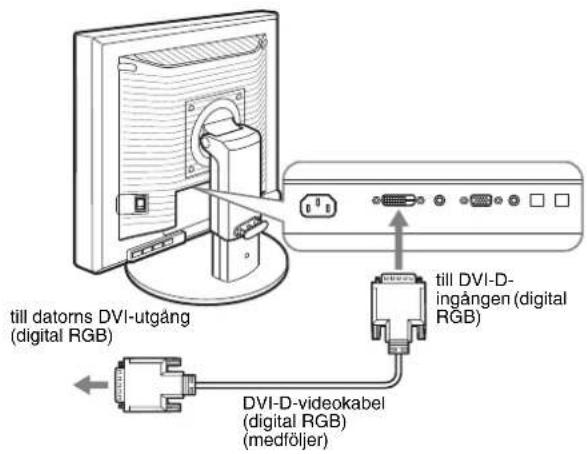

■ Anslut en dator som har en DVI-utgång (digital RGB)

Med den medföljande DVI-D-videokabeln (digital RGB) ansluter du datorn till bildskärmens DVI-D-ingång (digital RGB).

till datorns DVI-utgång (digital RGB) DVI-D-videokabel (digital RGB) (medföljer) till DVI-D- ingången (digital RGB)

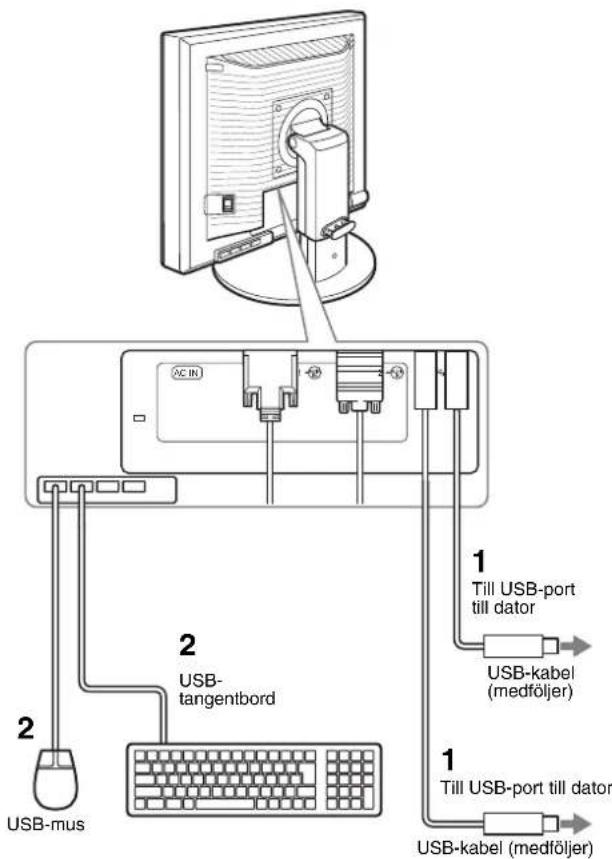

Installation 3: Anslut USB-musen, USB-tangentbordet eller andra enheter (endast modeller utrustade med USB-port)\*

Genom att ansluta USB-musen, USB-tangentbordet eller andra enheter, kan du växla inmatningarna fram och tillbaka (KVM-funktion).

Se "KVM-funktion" (sid. 18) för mer information.

Om du inte använder USB-musen, USB-tangentbordet eller andra enheter på din bildskärm, fortsätter du till Installation 4.

1 Anslut den medföljande kabeln mellan bildskärmen och datorn.

2 Anslut USB-musen, USB-tangentbordet eller andra enheter till bildskärmen.

För Macintosh-användare:

Om du ansluter USB-porten nedströms till ett Macintosh-tangentbord som har en strömbrytare, kan det hända att tangentbordets strömbrytare upphör att fungera. Tryck på datorns strömbrytare eller anslut tangentbordet direkt till din dator och starta den. Anslut sedan USB-porten nedströms till tangentbordet.

Obs!

• Denna bildskärms USB-port är kompatibel med Windows 2000/Windows XP Professional/Windows XP Home edition/Macintosh.
• Om USB-musen, USB-tangentbordet eller andra enheter redan anslutits till din dator, ska USB-musen, USB-tangentbordet eller andra enheter kopplas ur en gång.
• Denna installation gäller bara för de datorer och operativsystem som är USB-kompatibla. Referera till din dators eller ditt operativsystems bruksanvisning för mer information.

USB-mus 2 USB-tangentbord 1 Till USB-port till dator USB-kabel (medföljer) 2 1 Till USB-port till dator USB-kabel (medföljer)

Installation 4: Anslut ljudkablarna

Om du inte avser att spela upp ljud behöver du inte denna anslutning.

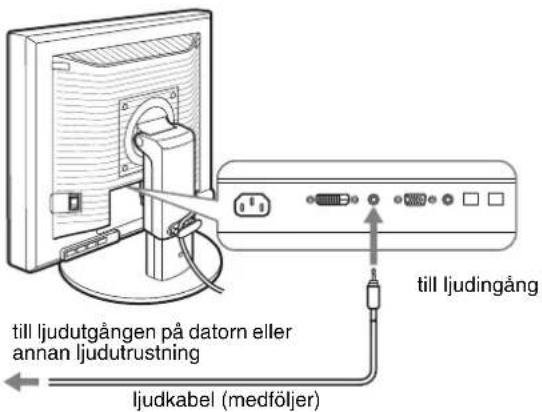

1 Anslut den medföljande ljudkabeln till ljudingången på bildskärmen och till ljudutgången på datorn eller annan ljudutrustning.

till ljudutgången på datorn eller annan ljudutrustning till ljudingång ljudkabel (medföljer)

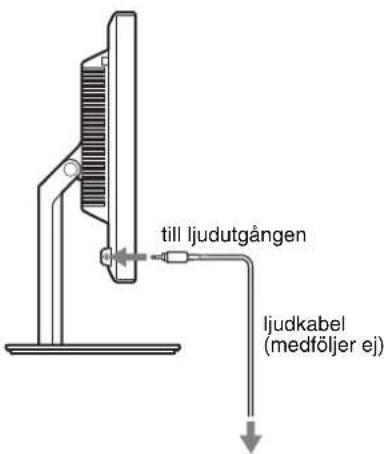

2 Anslut ljudkabeln (medföljer ej) till bildskärmens ljudutgång och se till att kontakterna sitter ordentligt.

till ljudutgången ljudkabel (medföljer ej)

Ljudutmatningen ändras när bildskärmens anslutning för ljudingång och ljudutgång är gjord. Anslut den ljudutrustning som befinner sig inom inmatningsintervall som visas i bildskärmens specifikationer för ljudinmatning. För hög inmatning kan skada bildskärmen.

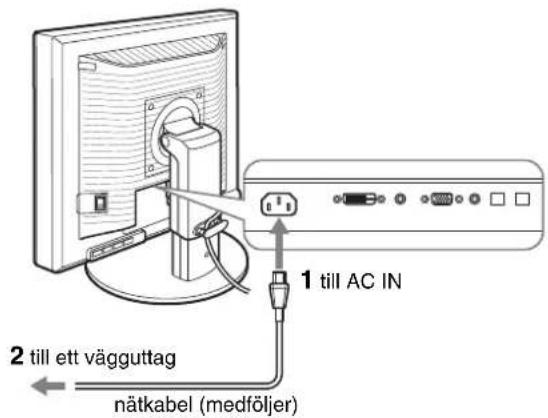

Installation 5: Ansluta nätkabeln

1 Anslut den medföljande nätkabeln till bildskärmens AC IN-anslutning och se till att den sitter ordentligt.
2 Anslut den andra änden till ett vägguttag och se till att den sitter ordentligt.

1 till AC IN 2 till ett vägguttag nätkabel (medföljer)

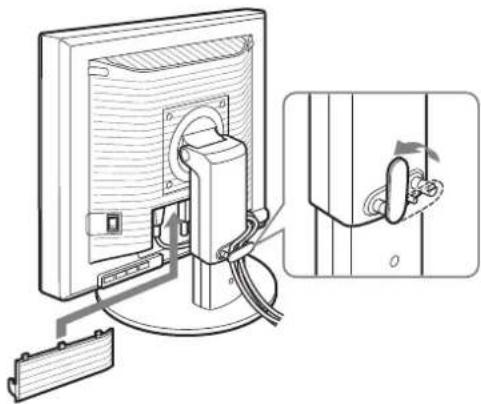

Installation 6: Fäst sladdarna och stäng anslutningshöljet

1 Dra sladdar och kablar genom kabelhållaren enligt illustrationen.
2 Stäng anslutningshöljet.

Obs! När sladdar och kablar binds ihop ska de lösgöras något. Annars kan det hända att de lossar från sina kontakter när man justerar skärmens vinkel. Om du sträcker för hårt i sladdarna och kablarna kan de skadas.

Installation 7: Slå på strömmen till bildskärm och dator

1 Kontrollera att ⏻ (ström)-indikatorn blinkar rött. När du köper bildskärmen är huvudströmbrytaren (MAIN POWER) ställ på (I) -sidan.

MAIN POWER lyser rött

Obs!

När huvudströmbrytaren (MAIN POWER) på din bildskärms högra sida inte är ställd på (I) -sidan trycker du på (I) -sidan och kontrollerar att ⏻ (ström)-indikatorn blinkar rött.

2 Tryck på ⏻ strömbrytaren till höger på bildskärmens framsida.

strömindikatorn tänds och lyser grönt.

lyser grönt SONY

3 Slå på strömmen till datorn.

Om ingen bild visas på bildskärmen

• Kontrollera att nätkabeln och videokabeln är korrekt anslutna.
• Om "INGEN INSIGNAL" visas på bildskärmen:
  – Datorn är i energisparläge. Tryck på någon av tangenterna på tangentbordet eller rör på musen.
  – Kontrollera att inställningen för insignalen är korrekt genom att trycka på OK knappen (sid. 12).
• Om "KABEL EJ ANSLUTEN" visas på bildskärmen:
• Kontrollera att bildskärmskablarna är korrekt anslutna.
  – Kontrollera att inställningen för insignalen är korrekt genom att trycka på OK knappen (sid. 12).
• Om "UTANFÖR FREKVENSOMFÅNG" visas på bildskärmen:

Ansluter du den bildskärm du använde tidigare. Ställ sedan in datorns grafikkort inom följande värden.

	Analog RGB Digital RGB
Horisontell frekvens	28 – 92 kHz 28 – 75 kHz
Vertikal frekvens	48 – 85 Hz 60 Hz
Upplösning	1 600 × 1 200 eller mindre

Mer information om skärmmeddelandena finns under "Symptom och åtgärder" på sidan 20.

Inga särskilda drivrutiner krävs

Bildskärmen hanterar standarden "DDC" Plug & Play och identifierar automatiskt all information om bildskärmen. Du behöver inte installera några särskilda drivrutiner på datorn.

Första gången du slår på strömmen till datorn, efter det att du har anslutit bildskärmen, kan det hända att installationsguiden visas på skärmen. I så fall följer du instruktionerna på skärmen. Plug & Play-bildskärm är automatiskt valt så att du kan använda den här bildskärmen.

Den vertikala frekvensen ändras till 60 Hz.

Eftersom det förekommer minimalt med flimmer hos den här bildskärmen kan du använda den som den är. Du behöver inte ställa in den vertikala frekvensen på ett särskilt högt värde.

Installation 8: Justera lutning och höjd

Bildskärmen kan lutas inom nedanstående vinklar.

Håll om LCD-panelens båda sidor och vinkla sedan skärmen.

Ca. 5° Ca. 20° SONY Ca. 175° Ca. 175°

När stativet för höjdjustering används finns höjdjusteringen också tillgänglig enligt nedan.

Håll i båda sidorna på LCD-skärmen och justera sedan höjden.

Använda bildskärmen på ett bekvämt sätt

Ställ in bildskärmens visningsvinkel efter höjden på skrivbord och arbetsstol så att du slipper störande reflexer från bildskärmen.

Obs!

• När du justerar bildskärmens läge ska du vara försiktigt så att inte skärmen, kablarna eller andra USB-enheter kolliderar med objekt runt omkring. Var försiktig när du flyttar bildskärmen.
• Placera inga föremål under bildskärmen när du justerar stativets höjd. Det kan genom olyckshändelse skadas.
• När du ansluter USB-produkter eller USB-enheter till bildskärmen skall du vara försiktig så att de inte kläms mot basplattan. Vid justering av bildskärmens vinkel och höjd kan bildskärmen skadas beroende på produkternas eller enheternas storlek. (endast modeller utrustade med USB-port)

Växla din bild mellan stående/liggande (endast för modeller med vridbart stativ)\*

Om din dator har en funktion för att växla skärmen mellan stående/liggande format, kan du vrida skärmen 90°.

Justera först din inställning för växling av bilder på datorn. Vrid sedan skärmen.

Vrida skärmen till stående

1 Justera inställningen i din dator för att vrida skärmen 90° moturs.
2 Tryck på MENU-knappen på din bildskärm och välj sedan "MENYROTATION" i OPTION-menyn, där du väljer "STÅENDE".

Du kan ändra menyns position efter skärmens position.

3 Håll i skärmens båda sidor och höj den försiktigt till sitt högsta läge.

Obs!

• Om du vrider på skärmen när den är ansluten till USB-enheten eller de USB-kompatibla produkterna, kan det hända att du skadar bildskärmen.
• Om du vrider bildskärmen ska du vara försiktigt så att inte skärmen, kablarna eller andra USB-enheter kolliderar med objekt runt omkring. Var försiktig när du flyttar bildskärmen.
• När du vrider din bildskärm ska du ta bort alla kablar från kabelhållaren, och försiktigt flytta dem utan att dra hårt i dem.

4 Håll i båda sidor av skärmen och vrid den sakta 90° medurs.

Du kan inte vrida skärmen mer än 90°.

5 Håll i båda sidor av skärmen och justera dess höjd och lutning.

För att ställa skärmen i plant läge igen

1 Justera inställningen i din dator för att vrida skärmen 90° medurs.
2 Tryck på MENU-knappen på din bildskärm och välj sedan "MENYROTATION" i OPTION-menyn, där du väljer "LIGGANDE".
Ställ tillbaka visningen av menyn i plant läge.
3 Håll i skärmens båda sidor och höj den sakta till sitt högsta läge.
4 Håll i båda sidor av skärmen och vrid den sakta 90° moturs.

Välja insignal (INPUT1/INPUT2)

Tryck på OK-knappen.

Insignalen ändras varje gång du trycker på OK-knappen.

Skärmmeddelande (visas ungefär 5 sekunder i skärr övre vänstra hörn).

Konfiguration för insignalen

INSIGNAL1 : DVI-D DVI-D-ingång (digital RGB) för INPUT1

INSIGNAL2 : HD15 HD15-ingång (analog RGB) för INPUT2

Anpassa bildskärmen

Innan du gör några justeringar

Anslut bildskärm och dator och slå sedan på strömmen till dem. För bästa resultat bör du vänta minst 30 minuter efter det att bildskärmen anslutits till datorn och slagits på innan du gör några justeringar.

Du kan göra flera olika bildskärmsjusteringar med hjälp av den meny som visas på skärmen.

Hitta i menyn

1 Visa huvudmenyn.

Visa huvudmenyn på skärmen genom att trycka på MENU-knappen.

2 Markera den meny som du tänker göra justeringarna i.

Visa önskad meny genom att trycka på ↓/↑-knapparna. Välj menyalternativ genom att trycka på OK-knappen.

Du gör inställningen genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

När du trycker på OK-knappen lagras inställningen, sedan återgår skärmen till föregående meny.

Återgå till normal visning genom att trycka på MENU-knappen. Om du inte trycker på några knappar stängs menyn automatiskt efter ungefär 45 sekunder.

- Återställa justeringarna till de ursprungliga inställningarna

Du kan återställa justeringarna via ÅTERSTÄLL-menyn. Mer information om hur du återställer justeringarna finns under ⋯ (ÅTERSTÄLL) på sid. 17.

Lista med menyalternativen

	SDM-S205F
Menyn BILDJUSTERING
LÄGE (ECO läge) STARK
	MEDEL
	SVAG
	AUTO ^1)
|☐BAKGRUNDSLJUS ☑	1)
○ KONTRAST ☑	1) 2)
○ LJUSSTYRKA ☑	2)
γ GAMMA ANVÄNDARE	2)
	CAL. ^2)
☐FÄRG 9300K
	6500K
	sRGB ^2)
	ANVÄNDARE(GAIN och BIAS)
√ UTJÄMNING TEXT
	STANDARD
	GRAFIK
→↑ ÅTERSTÄLLA LÄGE ☑
ABILD AUTO
	FAS
	PIXELJUSTERA
	H CENTRERING
	V CENTRERING
☒ ZOOM MAXIMAL.
	BEVARA FÖRH.
	NORMAL
☐MENYPOSITION ☑
☐INGÅNGSSÖKNING	AUTO PÅ
	INSIGNAL1
	INSIGNAL2
	AUTO AV
A LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
→↑ ÅTERSTÄLL	OK
	AVBRYT
On MENYLÅS	PÅ
	AV

	SDM-S205K
Menyn BILDJUSTERING
LÄGE (ECO läge) STARK
	MEDEL
	SVAG
	AUTO ^1)
☐BAKGRUNDSLJUS ☑	1)
☐ KONTRAST ☑	1) 2)
☐ LJUSSTYRKA ☑	2)
γ GAMMA ANVÄNDARE	2)
	CAL. ^2)
☐ FÄRG 9300K
	6500K
	sRGB ^2)
	ANVÄNDARE(GAIN och BIAS)
☐ UTJÄMNING TEXT
	STANDARD
	GRAFIK
→ ↑ ÅTERSTÄLLA LÄGE ☑
ABILD AUTO
	FAS
	PIXELJUSTERA
	H CENTRERING
	V CENTRERING
☒ ZOOM MAXIMAL
	BEVARA FÖRH.
	NORMAL
☐ MENYPOSITION ☑
☐ INGÅNGSSÖKNING	AUTO PÅ
	INSIGNAL1
	INSIGNAL2
	AUTO AV
A LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
→ → ÅTERSTÄLL	OK
	AVBRYT
On MENYLÅS	PÅ
	AV
☐ OPTION
MENYROTATION	LIGGANDE
	STÄENDE

1) När ECO-läge är inställt på "AUTO", kan du inte justera BAKGRUNDSLJUS.
^2) KONTRAST, LJUSSTYRKA och GAMMA kan inte ställas in när du har valt "sRGB".

Menyn BILDJUSTERING

Alternativ Tryck på ↑knappen		Tryck på ↓knappen
LÄGE	Ställ in ECO-läget.
STARK	Välj din bildskärms ljusstyrka bland
MEDEL	STARK, MEDEL, SVAG och AUTO för att spara ström.
SVAG	Du kan ställa in ett antal lägen genom att ställa in en inmatning.
AUTO
|∅□BAKGRUNDSLJUS	Gör skärmenljusare.	Gör skärmenmörkare.
● KONTRAST Ökar		Minskarbildkontrasten.
	bildkontrasten.
☀ LJUSSTYRKA	Gör bilden ljusare (svart nivå).	Gör bilden mörkare (svart nivå).

Obs!

• När ECO-läge är inställt på "AUTO", kan du inte justera BAKGRUNDSLJUS.
• Om du väljer "sRGB" kan du inte justera KONTRAST och LJUSSTYRKA.

Alternativ

γ GAMMA

ANVÄNDARE Justerar bildernas färger.

CAL. Använd detta läge för att ställa in LCD- skärmen till ett rätt gammaläge. För bästa kalibreringsresultat ska detta läge ställas in när man använder ett externt färgkalibreringssystem.

Obs!

Om du valt "sRGB" kan du inte ställa in GAMMA.

Alternativ

FÄRG
Alternativ Funktioner
9300K Blåaktig nyans
6500K Rödaktig nyans
sRGB1)	När du väljer "sRGB" anpassas din färgsättning efter sRGB-profilen.(Färginställningen sRGB är en industristandard som definierar färgrymden för datorprodukter.) Om du väljer "sRGB" måste du också ställa in datorn på sRGB-profilen.
ANVÄNDARE Du kan utföra mindre justeringar i de ljusare områdena (GAIN: mängden vitt) och de mörkare områdena (BIAS: mängden svart). Du kan även spara den inställda färgen i minnet.

1) Du kan inte ställa in färgen efter sRGB-profilen om den dator, eller annan utrustning som är ansluten till bildskärmen, inte är sRGB-kompatibel.

Om du valt "sRGB" kan du inte ställa in KONTRAST, LJUSSTYRKA eller GAMMA.

Om du ställt in ECO-läget till "AUTO" kan du inte välja "sRGB".

Alternativ

UTJÄMNING
Alternativ Funktioner
TEXT	Så att tecknen blir tydliga (detta läge passar textbaserade program).
STANDARD	Standard finslipningseffekt.
GRAFIK	Så att bilderna blir tydliga (detta läge passar fotobilder eller illustrationer).

Obs!

Du kan inte använda UTJÄMNING när upplösningssignalen är 1 600 × 1 200.

Alternativ

→•← ÅTERSTÄLLA LÄGE
Alternativ Funktioner
OK	Du kan återställa BAKGRUNDSLJUS, KONTRAST, LJUSSTYRKA, GAMMA och FÄRG till standardinställningen.
AVBRYT	Med det här alternativet avbryter du återställningen och återgår till menyn.

A Menyn BILD (endast för analoga RGB-signaler)

■ Automatisk justering av bildkvaliteten

När skärmen tar emot en insignal justerar den bildens position och skärpa (fas/frekvens) automatiskt. Detta garanterar en tydlig bild på skärmen (sid. 18).

Obs!

När funktionen för automatisk bildkvalitetsjustering är aktiverad kan du bara använda strömbrytaren ⏻ (ström).

Om du inte tycker att bildskärmens funktion för automatisk bildkvalitetsjustering justerar bilden ordentligt

Du kan göra ytterligare automatiska justeringar av bildkvaliteten för den aktuella insignalen. (Se avsnittet AUTO nedan.)

Om du fortfarande behöver finjustera din bildkvalitet

Du kan manuellt justera bildens skärpa (fas/pixeljustera) och position (horisontellt/vertikalt).

De inställningar du gör lagras i minnet och aktiveras automatiskt när bildskärmen tar emot samma insignal. Dessa inställningar kanbehöva göras om, om du ändrar insignalen efter att ha anslutit datorn igen.

AUTO Gör lämpliga justeringar av skärmensfas, frekvens och horisontellt vertikalaposition för aktuell insignal, och spara dem.

■ Justera bildens skärpa och position manuellt (FAS/PIXELJUSTERA/H CENTRERING/V CENTRERING)

Du kan justera bildens skärpa och position på följande sätt.

1 Ställ in datorn på upplösningen 1 600 × 1 200.

2 Sätt i CD-ROM-skivan.

3 Starta CD-ROM-skivan och visa testmönstret.

För Windows-användare

När Autorun körs:

①Klicka på "Verktyg för bildskärmsinställing (UTILITY)".

②Klicka på "Adjust" (Justera) och bekräfta upplösningen och klicka sedan på "Next" (Nästa). Testmönster för PIXELJUSTERA, FAS, H CENTRERING och V CENTRERING visas i ordningsföljd.

När Autorun misslyckas:

①Öppna "Den här datorn" och högerklicka på CD-romikonen. Gå till "Utforskaren" och högerklicka på CD-romikonen.

②Öppna [Utility] och öppna sedan [Windows].

③Starta [Win_Utility.exe].

Testmönstret visas.

För Macintosh-användare

①Öppna [Utility] och öppna sedan [Mac].

②Starta [Mac_Utility.exe].

Testmönstret visas.

Alternativ	Tryck på ↓/↑ knapparna
FAS Minimerar horisontella ränder på skärmen.
PIXELJUSTERA Tar bort vertikala ränder.
H CENTRERING	Om bilden inte är centrerad kan du justera bildens position.
V CENTRERING

ZOOM-meny

Alternativ Funktioner

MAXIMAL Inmatningssignalen visas på skärmen i sin helhet, oberoende av bildens läge eller upplösning.

BEVARA FÖRH. Inmatningssignalen visas på skärmen i sitt verkliga proportionsförhållande. Därför kan det hända att svarta ränder visas i bildens övre och under ände, beroende på signalen.

NORMAL Inmatningssignalen visas på skärmen i sitt verkliga proportionsförhållande. Sub-1 600 × 1 200-signaler visas i mitten av skärmen, omgärdade av en svart ram.

Obs!

Du kan inte använda denna funktion när upplösningssignalen är

1 600 × 1 200. Bilden visas på skärmen i sin helhet.

Menyn MENYPOSITION

Alternativ	Tryck på ↓/↑ knapparna
MENYPOSITION	Om menyerna ligger i vägen för en bild på skärmen kan du ändra plats för menyvisningen. Du kan välja mellan 9 olika positioner.

Menyn INGÅNGSSÖKNING

Du kan söka alla insignaler och växla signalerna fram och tillbaks automatiskt.

Alternativ Funktioner
AUTO PÅ	När den valda ingången inte tar emot någon signal, eller när du valt en ingång med OK-knappen och den inte tar emot någon signal, visas ett skärmmeddelande (sid. 19). Bildskärmen kontrollerar sedan insignalen och växlar automatiskt över till en annan ingång.Efter växling av ingång visas den valda ingången på den övre vänstra delen av skärmen.Om det fortfarande inte finns någon insignal växlar bildskärmen över till energisparläge.
INSIGNAL1	När skärmen slås på visas INSIGNAL1 eller INSIGNAL2 som prioritetsinställning (INGÅNGSSÖKNING fungerar inte).
INSIGNAL2
AUTO AV	Inmatningen ändras inte automatiskt.Tryck på OK-knappen för att ändra inmatningen.

Menyn LANGUAGE

Alternativ	Tryck på ↓/↑ knapparna
ENGLISH	Engelska
FRANÇAIS	Franska
DEUTSCH	Tyska
ESPAÑOL	Spanska
ITALIANO	Italienska
NEDERLANDS	Nederländska
SVENSKA
РУССКИЙ	Ryska
日本語	Japanska
中文	Kinesiska

→•← Menyn ÅTERSTÄLL (för återställning av inställningarna till sina ursprungliga värden)

OK Med det här alternativet återställer dualla justeringar till de ursprungligavärdena förutom inställningen för menynA (LANGUAGE).

AVBRYT Med det här alternativet avbryter duåterställningen och återgår tillmenyskärmen.

Menyn MENYLÅS

PÅ Du kan bara använda omkopplaren ⏻(ström). Om du försöker göra några justeringar eller liknande visas Ⓜm(MENYLÅS) på skärmen.

AV Med det här alternativet stänger du AVmenylåset ⓂMENYLÅS). Om du har ställt ⓂMENYLÅS) på PÅ och trycker på MENU-knappen väljs Ⓜm(MENYLÅS) automatiskt.

OPTION-meny\*

Alternativ

MENYROTATION

Alternativ Funktioner

LIGGANDE Visar skärmen i liggande position.

STÄENDE Visar skärmen i stående position.

Tekniska funktioner

Energisparfunktion

Den här bildskärmen uppfyller de riktlinjerna för energibesparing som tagits fram av VESA,ENERGY STAR och NUTEK. Om bildskärmen är ansluten till en dator eller grafikkort som hanterar standarden DPMS (Display Power Management Standard) för analoga ingångar / DMPM (DVI Digital Monitor Power Management) för digitala ingångar, minskar bildskärmen automatiskt strömförbrukningen på det sätt som visas nedan.

Energiläge ⏻ (ström) indikator

normal drift grön
aktiv av ^1) (deep sleep)	orange
ström av röd
huvudström av av

1) När datorn går in i läget "aktiv av" tas ingen insignal emot och INGEN INSIGNAL visas på skärmen. Efter 5 sekunder går bildskärmen in i energisparläget.

"Deep sleep" är ett energisparläge som definierats av Environmental Protection Agency.

Minska strömförbrukningen (ECO läge)

Genom att trycka flera gånger på ECO-knappen på bildskärmens framsida kan du ställa in bildskärmens ljusstyrka.

De olika lägena visas på skärmen och ljustyrkan minskas efter vilket läge du väljer. Menyn stängs automatiskt efter ungefär 5 sekunder.

Bildskärmens ljusstyrka och strömförbrukning minskas när du ändrar läget från STARK till MEDEL och från MEDEL till SVAG.

Ursprunglig inställning av bildskärmens ljusstyrka är STARK.

Automatisk ljusstyrkeinställning (ljusavkänning)

Den här bildskärmen har en funktion som automatiskt ställer in bildskärmens ljuststyrka efter belysningen i omgivningen. Skärmens ljuststyrka ställs in på en lämplig nivå om du ställer ECO-läget på AUTO med knappen ECO på bildskärmens framsida, eller via menyn BILDJUSTERING. Skärmens ljuststyrka är ursprungligen ställd på STARK. Justeringsstapeln visas också när du ställer ECO på "AUTO" med knappen ECO på bildskärmens framsida. Du kan justera stapeln med ↓/↑-knapparna. Skärmens ljuststyrka ändras enligt den nivå du ställer in.

Funktion för automatisk bildkvalitetsjustering (endast för analog RGB signal)

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixeljustering) automatiskt så att en skarp bild visas på skärmen.

Det fabriksinställda läget

För att uppnå en så god bildkvalitet som möjligt i bildskärmens mitt jämförs den mottagna insignalen automatiskt med de fabriksinställda lägen som finns lagrade i bildskärmens minne. Om insignalen överensstämmer med något av de fabriksinställda lägena visas bilden automatiskt på skärmen med rätt inställningar.

Om insignalen inte stämmer med något av de fabriksinställda lägena

När bildskärmen tar emot en insignal som inte stämmer överens med något av de fabriksinställda lägena aktiveras funktionen för automatisk justering av bildkvaliteten. På det sättet garanteras du att alltid få en skarp skärmbild (inom följande frekvensintervall): Horisontell frekvens: 28–92 kHz (analog RGB) 28–75 kHz (digital RGB)

Vertikal frekvens: 48–85 Hz (analog RGB)

60 Hz (digital RGB)

Första gången en insignal, som inte stämmer överens med något av de fabriksinställda lägena, tas emot tar det längre tid än vanligt innan bilden visas på skärmen, eftersom den automatiska inställningen tar en liten stund att utföra. Eftersom den nya inställningen lagras i bildskärmens minne visas bilden i fortsättningen lika snabbt som om signalen motsvarat något av de fabriksinställda lägena.

Om du justerar fas, pixeljustering och bildpositionen manuellt

För vissa insignaler kan det hända att bildskärmens funktion för automatiskt bildjustering inte klarar av att till hundra procent justera bildens position, fas och pixeljustering. I så fall kan du utföra dessa justeringar manuellt (sid. 16). När du har utfört dessa inställningar manuellt lagras de i minnet som ett användarläge och hämtas automatiskt in när bildskärmen tar emot samma insignal igen.

Obs!

När funktionen för automatisk bildkvalitetsjustering är aktiverad kan du bara använda ⏻ (ström)-omkopplaren.

Du kan använda upp till två datorer anslutna mellan USB-musen och USB-tangentbordet, genom att växla INPUT/OK-knappen (sid. 8) fram och tillbaka.

Om USB-port

• Vi rekommenderar att du ansluter USB-musen och USB-tangentbordet till bildskärmens USB-port. Om du ansluter andra enheter än de som nämnts ovan, kan det hända att bildskärmen inte fungerar som den ska. Det kan också hända att de enheter som är kompatibla med Bluetooth inte fungerar som de ska.
• USB-porten på bildskärmen är kompatibel med USB Full-Speed (Max 12 Mbps).

Obs!

• Även om du trycker på knappen INPUT/OK, kan det hända att det inte går att växla datorerna fram och tillbaka direkt.
• Installera den senaste USB-drivrutinen för USB-enheterna. Det kan hända att den gamla USB-drivrutinen inte fungerar.
• När en USB-hubb används ska insignalerna ställs på AUTO AV i menyn INGÅNGSSÖKNING.

Felsökning

Läs igenom följande avsnitt innan du kontaktar teknisk support.

Skärmmeddelanden

Om något är fel på insignalen visas ett av följande meddelanden på skärmen. Hur du löser problemet, se "Symptom och åtgårder" på sidan 20.

Om "UTANFÖR FREKVENSOMFÅNG" visas på skärmen

Det här är ett tecken på att insignalen inte stämmer överens med specifikationerna för bildskärmen. Kontrollera följande alternativ.

För mer information om skärmmeddelanden, se "Symptom och åtgärder" på sidan 20.

Om "xxx.xkHz/ xxxHz" visas

Det här är ett tecken på att antingen den horisontella eller den vertikala frekvensen inte stämmer överens med bildskärmens specifikationer.

Siffrorna anger den horisontella och vertikala frekvensen för den aktuella insignalen.

Exempel

INFORMATNO

UTANFÖR FREK VENSOMFÖN

INSIGNAL1:DVI-D

xxx.xkHz/xxxxHz

Om "UPPLÖSNING > 1600 × 1200" visas

Det här är ett tecken på att upplösningen inte stämmer överens med bildskärmens specifikationer (1 600 × 1 200 eller lägre).

Exempel

INFORMATION

UTANFÖR FREKVENSOMFÄN

INSIGNAL1:DVI-D

UPPLÖSNING > 1600X1200

Om "INGEN INSIGNAL" visas på skärmen

Det här meddelandet innebär att ingen signal tas emot från den valda anslutningen.

När INGÅNGSSÖKNING (sid. 16) är ställt på PÅ söker bildskärmen en annan insignal och ändrar automatiskt ingången.

Exempel

INFORMATION INGEN INSIGNAL INSIGNAL1:DVI-D GÄTIL L ENERGISPAR

När ingångssignalerna inte kan hittas visas meddelandet "GÅ TILL ENERGISPAR".

Cirka fem sekunder senare startas energisparläget.

Om "KABEL EJ ANSLUTEN" visas på skärmen

Det här meddelandet innebär att videokabeln har kopplats bort från den valda anslutningen.

När INGÅNGSSÖKNING (sid. 16) är ställt på PÅ söker bildskärmen en annan insignal och ändrar automatiskt ingången.

Exempel

INFORMATION KABEL EJ ANSLUTEN INSIGNAL: DVI-D GATILL ENERGISPAR

När ingångssignalerna inte kan hittas visas meddelandet "GÅ TILL ENERGISPAR".

Cirka 45 sekunder senare startas energisparläget.

Symptom och åtgärder

Om du kan lokalisera ett problem till en dator eller annan utrustning som är ansluten, finns mer information i bruksanvisningen till den anslutna datorn/utrustningen.

Symptom Kontrollera följande
Ingen bild
Om indikatorn ⏻ (ström) inte är tänd eller om indikatorn ⏻ (ström) inte tänds när ⏻ (ström)-brytaren trycks in:	Kontrollera att nätkabeln är korrekt ansluten.Kontrollera att bildskärmens huvudströmbrytare (MAIN POWER) är påslagen (sid. 10).
Om indikatorn ⏻ (ström) lyser rött:	Kontrollera att ⏻ (strömbrytare) är påslagen.
Om "KABEL EJ ANSLUTEN" visas på skärmen:	Kontrollera att signalkabeln är korrekt ansluten och att alla kontakter sitter som de ska (sid. 7).Se efter så att inte stiften i kontakten till videoingången är böjda eller intryckta.Kontrollera att rätt insignal är vald (sid. 12).En videosignalskabel som inte medfölje är ansluten. KABEL EJ ANSLUTEN kan visas på skärmen om du ansluter en videosignalskabel som inte medfölje. Det är normalt.
Varningsmeddelandet "INGEN IN SIGNAL" visas på skärmen eller indikatorn ⏻ (ström) blir orange:	Kontrollera att signalkabeln är korrekt ansluten och att alla kontakter sitter som de ska (sid. 7).Kontrollera att stiften i videoingången inte är böjda eller intryckta.Kontrollera att rätt insignal är vald (sid. 12).■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenDatorn är i energisparläge. Tryck på en tangent på tangentbordet eller rör på musen.Kontrollera att grafikkortet är korrekt installerat.Kontrollera att datorn är påslagen.Starta om datorn.
Om "UTANFÖR FREKVEN SOMFÄNG" visas på skärmen (sid. 19):	■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenKontrollera att bildskärmsfrekvensen ligger inom det intervall bildskärmen är konstruerad för. Har du bytt ut en gammal bildskärm mot den här ansluter du den äldre bildskärmen och justerar datorns grafikkort inom följande intervall:Horisontell frekvens: 28 – 92 kHz (analog RGB), 28 – 75 kHz (digital RGB)Vertical frekvens: 48 – 85 Hz (analog RGB), 60 Hz (digital RGB)Upplösning: 1 600 × 1 200 eller lägre
Om du använder Windows: • Om du crsatte en gammal bildskärm med den här bildskärmen ansluter du den gamla bildskärmen igen och gör så här: Välj "SONY" från listan "Manufacturers" och välj önskat modellnamn från listan "Models" i fönstret för val av enheter i Windows. Om modellnamnet för den här bildskärmen inte visas i listan "Models" kan du försöka utföra installationen med hjälp av "Plug & Play".
Om du använder ett Macintosh-system:	• Om du ansluter till en Macintosh använder du vid behov en adapter (medföljer ej). Anslut adaptern till datorn innan du ansluter videokabeln.
Bilden flimrar, hoppar, oscillar eller är förvängd	Justera pixeljusteringen och fasen (endast för analog RGB signal) (sid. 16).Du kan pröva att ansluta bildskärmen till ett annat vägguttag, helst på en annan el-fas.■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenTa grafikkortets bruksanvisning till hjälp för rätt bildskärmsinställning.Bekräfta att grafikläget (VESA, Macintosh 19" Color osv.) och insignalens frekvens kan hanteras av den här bildskärmen. Även om frekvensen ligger inom rätt intervall kan vissa grafikkort ha en synkpuls som är för smal för att bildskärmen ska kunna synka korrekt.Den här bildskärmen hanterar inte signaler med radsprång (interlace). Ställ in så att signalen är progressiv.Justera datorns uppdateringsintervall (vertikal frekvens) för att få bästa möjliga bildkvalitet.
Bilden är suddig • Justera ljusstyrka och kontrast (sid. 15).Justera pixeljusteringen och fasen (endast för analog RGB signal) (sid. 16).■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenStäll in upplösningen på 1 600 × 1 200 på datorn.
Bilden ”spökar”	Undvik att använda videoförlängningskablar och/eller videokopplingsdosor.Kontrollera att alla kontakter sitter som de ska i sina anslutningar.
Bilden är inte centrerad eller har inte rätt storlek (endast för analog RGB signal)	Justera pixeljusteringen och fasen (sid. 16).Justera bildens position (sid. 16). Tänk på att vissa videolägen inte fyller ut bildskärment till kanterna.
Bilden är för liten	■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenStäll in upplösningen på 1 600 × 1 200 på datorn.
Bilden är mörk • Justera bakgrundsbelysningen (sid. 15).Justera ljusstyrkan (sid. 15).Ändra gammainställning via menyn GAMMA (sid. 15).Det tar några minuter för bildskärmen att bli ljus efter det att du slagit på strömmen till den.Skärmen kanske blir mörkare beroende på det ECO-läge du valt.
Du kan se ett vågformat eller elliptiskt mönster (moaré)	Justera pixeljusteringen och fasen (endast för analog RGB signal) (sid. 16).
Färgen är inte enhetlig	Justera pixeljusteringen och fasen (endast för analog RGB signal) (sid. 16).
Vitt ser inte ut som vitt	Justera färgtemperaturen (sid. 15).
Bildskärmens knappar verkar inte fungera (oisas på skärmen)	Om MENYLÅS är ställt på PÅ ställer du det på AV (sid. 17).
Enheten som ansluts via USB-kabeln fungerar inte	Kontrollera att USB-kabeln (medföljer) är ordentligt ansluten (sid. 8).Tryck på huvudströmbrytaren (MAIN POWER) och ⏻(ström)-indikatorn för att starta bildskärmen.■ Problem orsakade av din dator eller annan ansluten enhetKontrollera att din enhet är påslagen.Installera om den uppdaterade USB-drivrutinen. Kontakta tillverkaren av din produkt för mer information.Om du inte kan styra din dator med det tangentbord eller den mus som är ansluten till bildskärmen, ska tangentbordet eller musen anslutas direkt i datorn. Återställ USB-anslutningen efter att du startat om din dator. Anslut tangentbordet eller musen till bildskärmen igen, efter att detta förfarande utförts. När bildskärmen är ansluten till endator, ett tangentbord eller en mus via USB-porten, kan det hända att du inte kan styra din dator med dem, när du startar om datorn.
Bildskärmen stängs av efter en stund	■ Problem orsakade av den anslutna datorn eller annan utrustningStäng av datorns energisparläge.
Den upplösning som visas på menyskärmen är felaktig	Beroende på grafikkortets inställningar kan det hända att den upplösning som visas på menyskärmen inte är densamma som den som är inställd på datorn.
När du slagit av huvudströmmen lyser ⏻(strömindikatorn) med ett klart sken en liten stund	Om du trycker på MAIN POWER för att stänga av strömmen när huvudströmmen är på men ⏻(strömbrytare) inte är intryckt, eller när bildskärmen är i energisparläge, kan det hända att ⏻(strömindikator) inte släcks med det samma. Det är inte ett tecken på att något är fel.

Visa informationen för den här bildskärmen

När bildskärmen tar emot en videosignal trycker du in MENU-knappen under mer än 5 sekunder tills informationsrutan visas.

Stäng informationsfönstret genom att trycka på MENU-knappen igen.

Exempel

i INFORMATION MODEL : SDM-S205F SER. NO : 1234567 MANUFACTURED : 2005-52 Modellnamn Serienummer Tillverknings- vecka och -år

Även om det säkerhetsstandardregistrerade modellnamnet för den här bildskärmen är SDM-S205 *används namnen SDM-S205F/S205K vid försäljning.

Om du står inför ett problem som du inte kan lösa kontaktar du din auktoriserade Sony-återförsäljare och ger dem följande information:

• Modellnamn
• Serienummer
  • Detaljerad beskrivning av problemet
• Inköpsdatum
• Namn och specifikationer för dator och grafikkort
• Typ av insignal (analog RGB/digital RGB)

Specifikationer

Modellnamn SDM-S205F	SDM-S205K
LCD-skärm Paneltyp: a-Si TFT aktiv matris
Bildstorlek:tum 20,1
Insignalens format RGB-driv frekvens
Horisontell frekvens: 28 -92 kHz (Analog RGB)28 -75 kHz (Digital RGB)Vertikal frekvens: 48 - 85 Hz (Analog RGB)60 Hz (Digital RGB)
Upplösning Horisontellt: Max.1 600 bildpunkter
Vertikalt: Max.1 200 linjer
Typ av ingångssignal(digital/analog)	Digital × 1/Analog × 1
Insignalnivåer	RGB-videosignal 0,7 Vp-p, 75 Ω, positiv SYNC-signalTTL-nivå, 2,2 kΩ, positiv eller negativDigital RGB-signal (DVI): TMDS (Enkel länk)
Ljudingång Miniuttag stereo	0,5 Vrms
Ljudutgång Miniuttag stereo
USB-port	-	USB Full-Speed (Max 12 Mbps)A Port × 4, B Port × 2
Strömförsörjning 100	-240 V, 50 - 60 Hz, Max. 1,2 A
Strömförbrukning Max. 55 W
Driftstemperatur	5 -35 °C
Typ av stativ	Höjdjustering	Vridning
Storlek (bredd/höjd/djup)	Ca. 441,5 × 410,5 - 520,5 × 277,5 mm(med stativ)Ca. 441,5 × 356,5 × 74 mm(utan stativ)	Ca. 441,5 × 421 - 551 × 277,5 mm(med stativ (normalt läge))Ca. 356,5 × 470,5 - 600,5 × 277,5 mm(med stativ (vridet läge))Ca. 441,5 × 356,5 × 74 mm(utan stativ)
Vikt	Ca. 9,6 kg (med stativ)Ca. 6,0 kg (utan stativ)	Ca. 9,9 kg (med stativ)Ca. 6,1 kg (utan stativ)
Plug & Play	DDC2B
Tillbehör	Se sid. 6.

1) Rekommenderad horisontell och vertikal timing

- Horisontellt synkpulsförhållande ska vara större än 4,8% av den totala horisontella tiden eller 0,8 μs, beroende på vilket värde som är störst.

- Horisontell släcksignalpulsbredd bör överstiga 2,5 μsek.

- Vertikal släcksignalpulsbredd bör överstiga 450 μsek.

Utförande och specifikationer kan ändras utan föregående meddelande.
