Produkttyp	Cirkelsåg
Märke	Cotech
Modell	M1Y-140-900A
Strömförsörjning	230 V, 50 Hz
Effektförbrukning	900 W
Tomgångshastighet	4500 rpm
Sågklingans diameter	140 mm
Sågklingans hål	16 mm
Skärdjup vid 90°	46 mm
Minsta sågvinkel	45°
Ljudtrycksnivå (Lpa)	91.4 dB(A)
Ljudeffektsnivå (Lwa)	102.4 dB(A)
Vibrationsvärde	0.4 m/s²
Justerbart djup	Ja, med låsskruv
Justerbar vinkel	0° - 45°, med låsskruv
Parallellanslag	Ja, med skala och låsskruv
Klyvkniv	Ja, justerbar
Nedre klingskydd	Ja, fjäderbelastad, med manöverspak
Dammutsuget anslutning	Ja, för dammsugare
Säkerhetsbrytare	Låsknapp + strömbrytare
Handtag	Främre handtag och huvudhandtag
Nettovikt (ungefär)	4.5 kg
Mått (ungefär)	300 x 250 x 200 mm
Underhåll	Rengör med mild tvål; håll ventilationsöppningarna fria
Medföljande tillbehör	Parallellanslag, insexnyckel, sågklinga 140/16

Vanliga frågor - M1Y-140-900A Cotech

Hur justerar jag skärdjupet på Cotech M1Y-140-900A?

Lossa låsskruven för djupjustering, sänk fotplattan till önskat djup, dra sedan åt låsskruven ordentligt. Se till att sågen är urkopplad före justering.

Hur byter jag sågklingan?

Koppla ur sågen. Lås klingan med klinglåset. Använd insexnyckeln för att skruva loss låsskruven (vrid i klingans rotationsriktning). Tryck tillbaka klingskyddet och håll med manöverspaken. Ta bort flänsmuttern och den gamla klingan. Montera den nya klingan (140x16mm) i omvänd ordning. Justera klyvkniven vid behov.

Vad ska jag göra om sågen inte startar?

Kontrollera att vägguttaget är strömförande. Om problemet kvarstår kan kolkolborstarna vara slitna eller så kan det finnas en kortslutning eller ett defekt omkopplare. Kontakta kundtjänst för reparation.

Varför går sågen långsamt?

En slö eller skadad sågklinga kan orsaka långsam drift. Slipa eller byt klingan. Mata även sågen med mindre kraft för att undvika överbelastning. Om motorn överhettas, låt den svalna.

Hur justerar jag klyvkniven?

Koppla ur sågen. Lossa båda skruvarna som håller klyvkniven. Tryck tillbaka kling skyddet och håll med manöverspaken. Justera klyvkniven så att den är max 5 mm från sågklingan och klingan inte sticker ut mer än 5 mm under knivens kant. Dra åt skruvarna. Se till att den är i linje.

Kan jag använda den här sågen för sticksågning?

Ja, men endast för speciella operationer. Det nedre kling skyddet måste flyttas åt sidan med handtaget, och klyvkniven ska tas bort om det behövs (sätt tillbaka efter). Följ alltid säkerhetsanvisningarna för sticksågning.

Vilken säkerhetsutrustning ska jag använda?

Använd alltid skyddsglasögon, hörselskydd och dammmask. Använd halksäkra skor och undvik lösa kläder eller smycken. Håll sågen stadigt med båda händerna.

Hur rengör och underhåller jag sågen?

Håll ventilationsöppningarna fria från skräp. Rengör utsidan med en mjuk trasa och mild tvål. Använd inte lösningsmedel. Kontrollera regelbundet klingan, skyddet och klyvkniven för skador.

Vad är maximalt skärdjup vid 45°?

Sågens djup vid 90° är 46 mm. Vid 45° är maximalt skärdjup mindre; det anges inte explicit men är vanligtvis runt 30-35 mm. Justera djupet därefter.

Var kan jag få reservdelar eller service?

Kontakta Clas Ohlsons kundtjänst (se manualen för lokala kontaktuppgifter). Använd endast originalreservdelar för att säkerställa säkerheten. Reparationer bör utföras av kvalificerad personal.

BRUKSANVISNING M1Y-140-900A Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-uppgifter på baksidan).

Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. Spara dessa instruktioner!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickpropen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan reslutera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget.

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för cirkelsågar

FARA:

a) Håll händerna på avständ från sågningsområdet och sågklingan. Håll andra handen på det främre handtaget eller på höljet. Om du håller båda händer i sågen kan du inte skära dig i handen.
b) Sträck dig inte under arbetsstycket. Skyddet skyddar dig inte från sågbladet under arbetsstycket.
c) Justera skärdjupet så att det passar arbetsstyckets tjocklek. Mindre än hela längden på sågklingans tänder ska synas under arbetsstycket.
d) Håll inte stycket som skall sågas i händerna eller över benen. Sätt fast arbetsstycket på en stabil yta. Det är viktigt att arbetsstycket stöds på rätt sätt för att minimera risk för personskada, att sågbladet kör fast eller att du förlorar kontrollen över sågen.
e) Håll det elektriska handverktyget i de isolerade handtagen när du utför arbete som medför risk att sågen kommer i kontakt med dolda kablar eller den egna kabeln. Kontakt med en strömförande kabel gör att även utsatta metalldelar på det elektriska handverktyget blir strömförande och användaren får en stöt.
f) Vid klyvsågning, använd sidoanslag eller raksågningsstycke. Detta förbättrar precisionen på sågningen och minskar risken för att sågklingan fastnar.
g) Använd alltid sågklingor med rätt storlek och form (diamantformade eller runda). Sågklingor som inte passar sågens fästdon rör sig excentriskt, vilket gör att du kan förlora kontrollen över sågen.

h) Använd aldrig skadade eller felaktiga brickor eller bultar. Brickorna och bultarna för sågklingan är speciellt utformade för din såg för bästa prestanda och högsta säkerhet vid användning.

Ytterligare säkerhetsinstruktioner för alla sågar

Anledningar till kast och förhindrande av kast:

• Kast är en plötslig reaktion på en klämd, fastkörd eller felinställd sågklinga som gör att sågen på ett okontrollerat sätt lyfts upp och ur arbetsstycket mot användaren.
• När sågklingan kläms eller körs fast genom att sågspåret stänger sig stannar klingan och motorn gör att enheten kastas snabbt bakåt mot användaren.
• Om sågklingan blir vriden eller felriktad i spåret kan tänderna i den bakre delen av klingan tränga in i ovansidan på träet, lämna sågspåret och kastas bakåt mot användaren.

Kast är resultatet av att sågen används på fel sätt, för fel saker eller under felaktiga förhållanden och kan undvikas genom att nedanstående försiktighetsåtgärder vidtas.

a) Håll stadigt i sågen med båda händerna på sågen och håll armarna så att du kan parera kast. Placera dig på endera sida om sågklingan, inte i linje med sågklingan. Kast kan göra så att sågen hoppar bakåt, men kast kan kontrolleras av användaren om nödvändiga försiktighetsåtgärder vidtas.
b) När sågklingan kör fast, eller om du av någon anledning avbryter sågningen, släpp upp strömbrytaren och håll still sågen tills sågklingan stannar helt. Försök aldrig att ta sågen från arbetsstycket eller dra sågen bakåt när sågklingan är i rörelse, eftersom kast då kan inträffa. Undersök och vidta nödvändiga åtgärder för att minska riskerna för fastkörning.
c) När du återstartar en såg i ett arbetsstycke, centrera sågklingan i sågspåret och kontrollera att sågtänderna inte ligger an mot materialet. Om sågklingan har kört fast kan den vandra upp eller sågen kan kastas från arbetsstycket när sågen återstartas.
d) Stöd stora skivor för att minska risken för att sågklingan kläms eller att sågen kastar. Stora skivor tenderar att bågna av sin egen vikt. Stöd måste placeras under skivan på båda sidor, nära sågspåret och nära kanten på skivan.
e) Använd inte slöa eller skadade sågklingor. Oskärpta eller felinställda sågklingor gör att sågspåret blir smalt, vilket ger för mycket friktion, sågklingan kan fastna eller sågen kan kasta.
f) Reglagen för justering av sågdjup och sågvinkel måste vara åtdragna och säkrade före sågning. Om justeringen för sågklingan ändras under sågning kan den köra fast eller sågen kan kasta.

g) Var extra försiktig vid instickssågning i väggar eller andra föremål där du inte ser var du sågar. Den utskjutande sågklingan kan såga i föremål som kan orsaka kast.

Säkerhetsinstruktioner för sågar med inre rörligt skydd

a) Kontrollera före varje användning att det nedre skyddet stängs ordentligt.
Använd inte sågen om det nedre skyddet inte rör sig fritt och stängs omedelbart. Kläm eller bind aldrig fast det nedre skyddet i öppet läge. Om sågen av misstag tappas kan det nedre skyddet bli böjt. Fäll upp det nedre skyddet med handtaget och se till att det rör sig fritt utan att vidröra sågklingan eller någon annan del vid sågning i samtliga sågvinklar och sågdjup.
b) Kontrollera att fjädern på det nedre skyddet fungerar. Om skyddet och fjädern inte fungerar ordentligt måste service på dessa delar utföras före användning. Nedre skyddet kan röra sig trögt p.g.a. skadade delar, klibbiga avlagringar eller ansamlat skräp.
c) Det nedre skyddet får föras undan manuellt endast vid speciell sågning som instickssågning och sammansatt sågning. För undan det nedre skyddet med handtaget, och så fort sågklingan har kontakt med materialet måste det nedre skyddet släppas. För all annan sågning ska nedre skyddet fungera automatiskt.
d) Se alltid till att det nedre skyddet täcker sågklingan innan du lägger ifrån dig sågen på en bänk eller ett golv. En oskyddad roterande sågklinga kan få sågen att röra sig bakåt och såga i allt den kommer i kontakt med på vägen. Var medveten om den tid det tar för sågklingan att stanna efter det att strömbrytaren släppts upp.

Extra säkerhetsinstruktioner för alla sågar med klyvkniv

a) Använd klyvkniv anpassad för den sågklinga du använder. För att klyvkniven ska fungera måste den vara tjockare än sågklingans kropp men tunnare än tändernas skärbredd.

b) Justera klyvkniven enligt instruktionerna i denna bruksanvisning. Felaktigt avstånd, felaktig position och riktning kan göra att klyvkniven inte kan förhindra kast.
c) Använd alltid klyvkniven utom vid instickssågning. Klyvkniven måste monteras tillbaka efter instickssågning. Klyvkniven stör vid instickssågning och kan orsaka kast.
d) För att klyvkniven ska fungera måste den löpa i arbetsstycket. Klyvkniven kan inte förhindra kast vid korta sågsnitt.
e) Använd inte sågen om klyvkniven är böjd. Även en liten defekt kan sakta ner stängningshastigheten på ett skydd.

• Spänn fast arbetsstycket om det inte ligger kvar av sin egen tyngd.
• Använd spånutsug vid användning av cirkelsågen.
• Bär alltid andningsskydd vid användning av cirkelsågen.
• Använd endast sågklingor som är avsedda för denna cirkelsåg.
• Bär alltid hörselskydd vid användning av cirkelsågen.
• Slip-/kapskivor får ej användas till denna cirkelsåg.
• Byte av stickpropp eller sladd skall alltid utföres av en serviceverkstad.

Produktmärkning med säkerhetssymboler

hela bruksanvisningen!

änd alltid hörselskydd.

änd alltid skyddsglasögon.

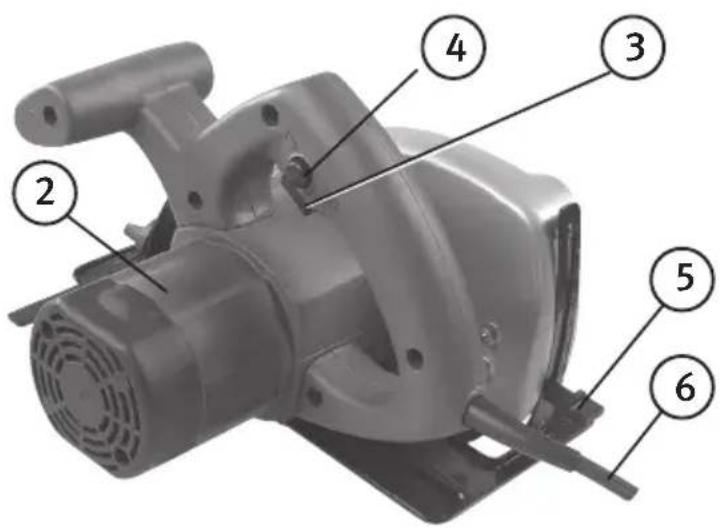

Beskrivning

1. Handtag
2. Märkskylt
3. Strömbrytare
4. Låsknapp för strömbrytare
5. Låsskruv för djupinställning
6. Kabel
7. Klingskydd
8. Skruv för sågklinga
9. Basplatta
10. Klingfläns
11. Sågklinga
12. Parallellanslag
13. Låsskruv för parallellanslag
14. Skruv för vinkelinställning
15. Anslutning för spånsugning
16. Främre handtag
17. Manöverspak för klingskydd
18. Klyvkniv

Tillbehör

• Parallellanslag
• Insexnyckel
• Sågklinga 140/16

Inställningar och underhåll

Viktigt!

Drag stickkontakten ur vägguttaget innan du gör inställningar och underhåll.

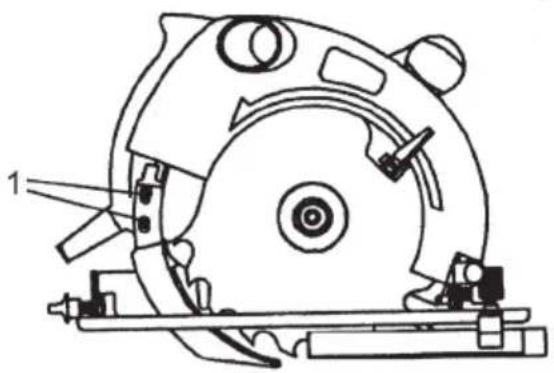

Inställning av klyvkniv

1. Lossa båda skruvarna (1) som håller klyvkniven.
2. Skjut sågskyddet bakåt och håll fast det med manöverspaken.
3. Ställ in klyvkniven med max. 5 mm avständ till sågklingan.
4. Sågklingan får ej sticka ut mer än 5 mm i djupled från klyvknivens kant.
5. Drag åt båda skruvarna.
6. Kontrollera att klyvkniven står i linje med sågklingan.

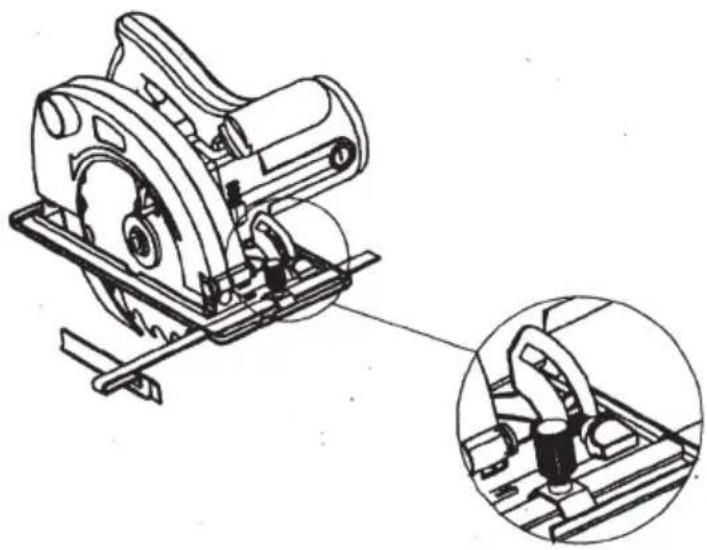

Inställning av sågvinkel

1. Lossa lässkruven.
2. Ställ in önskad vinkel mellan 0-45°.
3. Drag åt lässkruven.

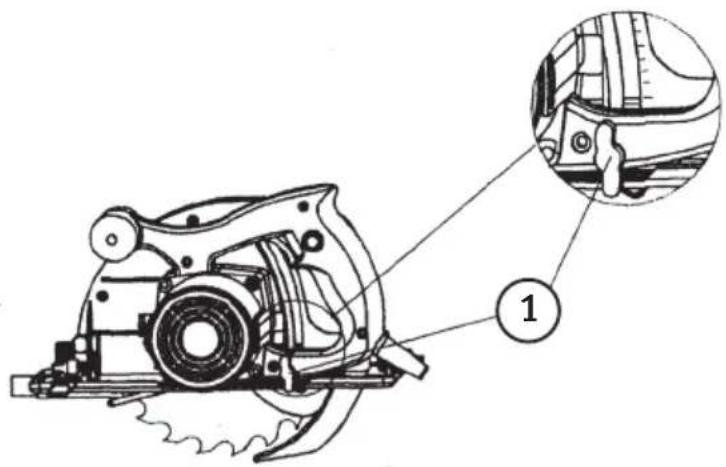

Inställning av sågdjup

1. Lossa lässkruven. (1)
2. Sänk basplattan till önskat sågdjup.
3. Drag åt lässkruven.

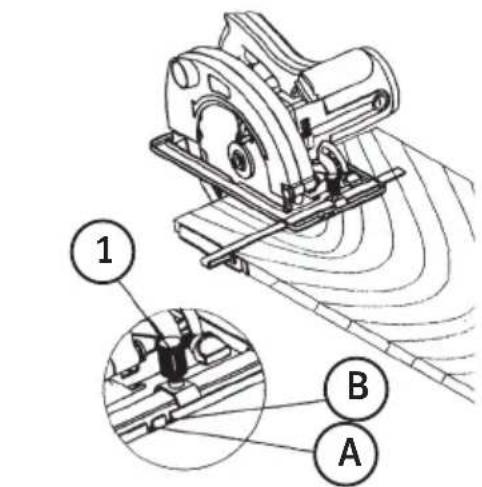

Inställning av parallellanslag

1. Lossa lässkruven (1).
2. För 90° sågsnitt, läs skalan mot uttag A. Vid 45° sågning, läs skalan mot uttag B. Tänk på sågklingans skärbredd. Dra åt skruven.

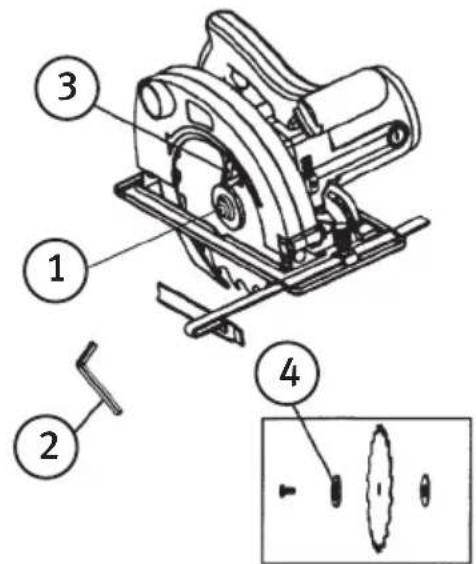

Byte av sågklinga

1. Lås fast sågklingan.
2. Skruva ur lässkruven (1) i klingans rotations-riktning med insexnyckeln (2).
3. Skjut sågskyddet bakåt och håll fast det med manöverspaken (3).
4. Tag bort flänsbrickan (4) och lossa såg - klingan.
5. Sätt dit en ny sågklinga genom att utföra ovanstående moment omvänt.
6. Justera vid behov klyvknivens läge.

OBS! Innan sågen startas efter byte av såg-klingan, kontrollera noggrant att den är rätt monterad och att låsskruven är åtdragen.

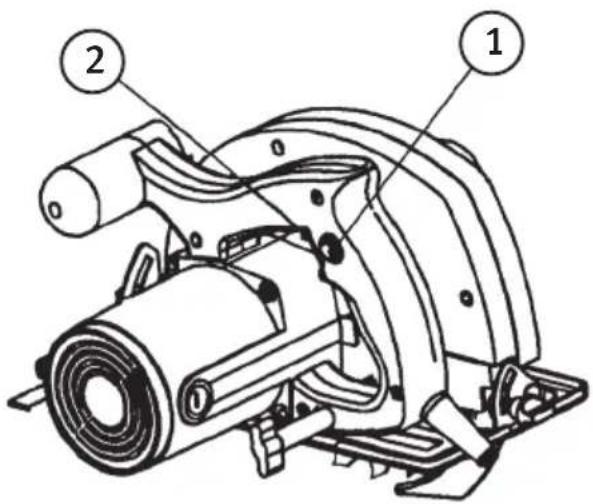

Till- och frånkoppling

Start: Tryck in låsknappen (1) för att kunna trycka in strömbrytaren (2).

Stopp: Släpp knapparna.

Problem Möjlig orsak Åtgärd
Maskinen går inte. Ingen ström. Kontrollera att uttaget är strömförande.
Maskinen går sakta.	Slö eller skadad sågklinga. Slipa om sågklingan eller byt ut den.
	För lågt varvtal. Mata inte så hårt.
	Motorn är överhettad.
Ovanliga ljud hörs. Mekaniska hinder. Kontakta kundtjänst.
Starka vibrationer. Sågklingan sitter löst. Se till att sågklingan är rätt installerad och drag åt sågklingans lässkruv.
Gnistbildning i motorn.	Fastnade kolborstar. Kontakta kundtjänst.
	Lindning kortsluten.
	Kollektorn smutsig.

Skötsel

• Håll alltid ventilationsöppningarna fria från spån och skräp.
• Rengör maskinerna regelbundet med diskmedel och mjuk trasa.
• Använd inga lösningsmedel.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Strömförsörjning 230 V, 50 Hz

Effekt 900 W

Varvtal obelastad 4500 varv/minut

Sågdjup vid 90° 46 mm

Min. sågvinkel 45°

Sågklinga 140/16 mm

Vibrationsvärde 0,4 m/s²

Sirkelsag

ARTIKKELNUMMER 18-3034 MODELL M1Y-140-900A-UK 30-9166 M1Y-140-900A

Sagedybde vid 90° 46 mm

Min. sagevinkel 45°

Sagklinge 140/16 mm
