BRUKSANVISNING LSA6248B SMEG

GUIDE FÖR ANVÄNDNING AV DISKMASKIN OCH DISKPROGRAM

1. Säkerhets och användningsinstruktioner ____ 2
2. Installation och fastsättning ____ 5
3. Beskrivning av kontrollknapparna ____ 9
4. Operatörsinstruktioner 15
5. Rengöring och Underhåll 27
6. Problemlösning ____ 31

Tack för att Du valt denna produkt.

Vi råder dig att läsa bruksanvisningen noga för att förstå hur du ska använda diskmaskinen på ett säkert och korrekt sätt.

Manualen är uppdelad i paragrafer som steg för steg beskriver diskmaskinens funktioner med hjälp av tydliga instruktioner och detaljerade illustrationer.

Rekommendationer ges för korrekt användning av korgarna, spolarmarna, behållarna, filtren, diskprogrammen och för hur de olika kommandona ska ställas in.

Följ de rekommenderade diskprocedurerna för att försäkra att din diskmaskin alltid förblir i perfekt skick.

Denna manual förser dig med snabba och enkla upplysningar för att besvara alla dina frågor om hur du ska använda din nya diskmaskin.

INSTALLATIONSINSTRUKTIONER: dessa är avsedda för den kvalificerade teknikern som ska utföra installation, fastsättning och test av utrustningen.

ANVÄNDARINSTRUKTIONER: dessa består av rekommendationer för användning av utrustningen, en beskrivning av dess kommandon och de korrekta rengörings-och underhållsprocedurerna.

1. Säkerhets och användningsinstruktioner

DENNA MANUAL UTGÖR EN INTEGRERAD DEL AV UTRUSTNINGEN: DEN SKA ALLTID BEVARAS I HELT SKICK TILLSAMMANS MED DISKMASKINEN. INNAN DU ANVÄNDER UTRUSTNINGEN SKA DU NOGA LÄSA ALLA INSTRUKTIONER SOM FINNS I DENNA MANUAL.

INSTALLATIONEN SKA UTFÖRAS AV EN KVALIFICERAD TEKNIKER ENLIGT GÄLLANDE BESTÄMMELSER. DENNA UTRUSTNING ÄR AVSEDD FÖR HUSHÅLLSBRUK OCH ÖVERENSSTÄMMER MED GÄLLANDE EEG DIREKTIV 73/23, 89/336 (INKLUSIVE 92/31 OCH 93/68), INKLUSIVE FÖREBYGGANDE OCH ELIMINERING AV RADIOSTÖRNINGAR.

UTRUSTNINGEN HAR TILLVERKATS FÖR FÖLJANDE BRUK: DISKNING OCH TORKNING AV HUSHÅLLSGERÅD; ALL ANNAN ANVÄNDNING ANSES OTILLBÖRLIGT. TILLVERKAREN BEFRIAS FRÅN ALLT ANSVAR FÖR ALL ANNAN ANVÄNDNING ÄN DEN OVAN BESKRIVNA.

MÄRKPLÅTEN SOM INNEHÅLLER TEKNISKA DATA, SERIENUMMER OCH MÄRKNINGAR ÄR SYNLIGT PLACERAD PÅ LUCKANS INNERKANT. MÄRKPLÅTEN PÅ LUCKANS INNERKANT FÅR ALDRIG AVLÄGSNAS.

LÄMNA INTE DET BORTTAGNA FÖRPACKNINGSMATERIALET OBEVAKAT I HEMMET. DELA UPP DE OLIKA FÖRPACKNINGSMATERIALEN OCH LÄMNA DEM TILL NÄRMASTE SOPSORTERINGSCENTER.

UTRUSTNINGEN MÅSTE FÖRSES MED EN JORDANSLUTNING I ENLIGHET MED GÄLLANDE ELEKTRISKA SÄKERHETSBESTÄMMELSER.

TILLVERKAREN BEFRIAS FRÅN ALLT ANSVAR FÖR SKADOR PÅ PERSONER ELLER FÖREMÅL SOM BEROR PÅ ATT UTRUSTNINGEN INTE JORDATS ELLER PÅ GRUND AV ATT JORDANSLUTNINGEN UTFÖRTS FELAKTIGT.

OM UTRUSTNINGEN ÄR INSTALLERAD PÅ EN HELTÄCKNINGSMATTA ELLER ETT TÄCKT GOLV SKA DU FÖRSÄKRA DIG OM ATT ÖPPNINGARNA PÅ DESS UNDERSIDA INTE ÄR TILLTÄPPTA.

SLÅ ALLTID IFRÅN DISKMASKINEN EFTER VARJE ANVÄNDNING FÖR ATT FÖRHINDRA ONÖDIGT SLÖSERI MED STRÖMMEN.

GAMLA UTRUSTNINGAR MÅSTE GÖRAS OBRUKBARA. TA UR KONTAKTEN FRÅN VÄGGUTTAGET OCH SKÄR AV ELKABELN. OSKADLIGGÖR ALLA DELAR SOM KAN VARA FARLIGA FÖR BARN (LÅS, LUCKOR, ETC.).

DENNA PRODUKT ÄR MÄRKT ENLIGT EG-DIREKTIV 2002/96/EEC BETRÄFFANDE ELEKTRISKT OCH ELEKTRONISKT AVFALL (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT, WEEE). GENOM ATT SÄKERSTÄLLA EN KORREKT KASSERING AV DENNA PRODUKT BIDRAR DU TILL ATT FÖRHINDRA POTENTIELLA, NEGATIVA KONSEKVENSER FÖR VÄR MILJÖ OCH VÄR HÄLSA, SOM ANNARS KAN BLI FÖLJDEN OM PRODUKTEN INTE HANTERAS PÅ RÄTT SÄTT.

SYMBOLEN ✉ PÅ PRODUKTEN, ELLER I MEDFÖLJANDE DOKUMENTATION, INDIKERAR ATT DENNA PRODUKT INTE FÅR BEHANDLAS SOM VANLIGT HUSHÅLLSAVFALL. DEN SKALL I STÄLLET LÄMNAS IN PÅ EN LÄMPLIG UPPSAMLINGSPLATS FÖR ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING.

PRODUKTEN MÅSTE KASSERAS ENLIGT LOKALA MILJÖBESTÄMMELSER FÖR AVFALLSHANTERING. FÖR MER INFORMATION OM HANTERING, ÅTERVINNING OCH ÅTERANVÄNDNING AV DENNA PRODUKT, VAR GOD KONTAKTA DE LOKALA MYNDIGHETERNA, ORTENS SOPHANTERINGSTJÄNST ELLER BUTIKEN DÄR PRODUKTEN INHANDLADES.

OM FEL UPPSTÅR SKA DU FRÅNKOPPLA DISKMASKINEN FRÅN ELTILLFÖRSELN OCH STÄNGA AV VATTENKRANEN.

ANVÄND INTE UTRUSTNINGAR SOM SKADATS UNDER TRANSPORTEN! VID TVEKAN KONTAKTA DIN ÅTERFÖRSÄLJARE. UTRUSTNINGEN MÅSTE INSTALLERAS OCH ANSLUTAS ENLIGT TILLVERKARENS BIFOGADE ANVISNINGAR ELLER AV EN KVALIFICERAD TEKNIKER.

DISKMASKINEN FÅR ENDAST ANVÄNDAS AV VUXNA.

PERSONER MED FYSISKA OCH/ELLER PSYKISKA HANDIKAPP FÅR ENDAST ANVÄNDA DISKMASKINEN UNDER UPPSYN AV EN ANNAN PERSON SOM ANSVARAR FÖR SÄKERHETEN.

FÖRVARA DISKMEDEL OCH FÖRPACKNINGSMATERIAL (PLASTPÅSAR, FRIGOLIT O.S.V.) PÅ BEHÖRIGT AVSTÅND FRÅN BARN. LÅT INTE BARN KOMMA I NÄRHETEN AV DISKMASKINEN ELLER LEKA MED DEN. DET KAN FINNAS KVAR DISKMEDELSRESTER I DISKMASKINEN SOM KAN FÖRORSAKA ALLVARLIGA ÖGON- OCH SVALGSKADOR SAMT KVÄVNINGSOLYCKOR.

TILLSÄTT INTE LÖSNINGSMEDEL SOM ALKOHOL ELLER TERPENTIN SOM KAN ORSAKA EN EXPLOSION.

LASTA INTE DISK SOM ÄR NEDSMUTSAD MED ASKA, VAX ELLER FÄRG.

LUTA DIG INTE MOT ELLER SITT INTE PÅ DISKMASKINSLUCKAN NÄR DEN ÄR ÖPPEN. DET KAN ORSAKA ATT UTRUSTNINGEN VICKAR OCH UTSÄTTER MÄNNISKOR FÖR FARORISK.

LÄMNA INTE DISKMASKINSLUCKAN ÖPPEN EFTERSOM DU KAN SNUBBLA PÅ DEN.

DRICK INTE DE VATTENRESTER SOM KAN FINNAS PÅ DISKEN ELLER INUTI DISKMASKINEN EFTER AVSLUTAT DISKPROGRAM INNAN TORKNINGSCYKELN.

KNIVAR OCH ANDRA VASSA KÖKSREDSKAP SKA PLACERAS I KORGEN MED DEN VASSA DELEN NEDÅT ELLER PLACERAS LIGGANDE I DEN ÖVRE KORGEN. VAR FÖRSIKTIG SÅ ATT DU INTE SKADAR DIG OCH SE TILL ATT DE INTE STICKER UT UR KORGEN.

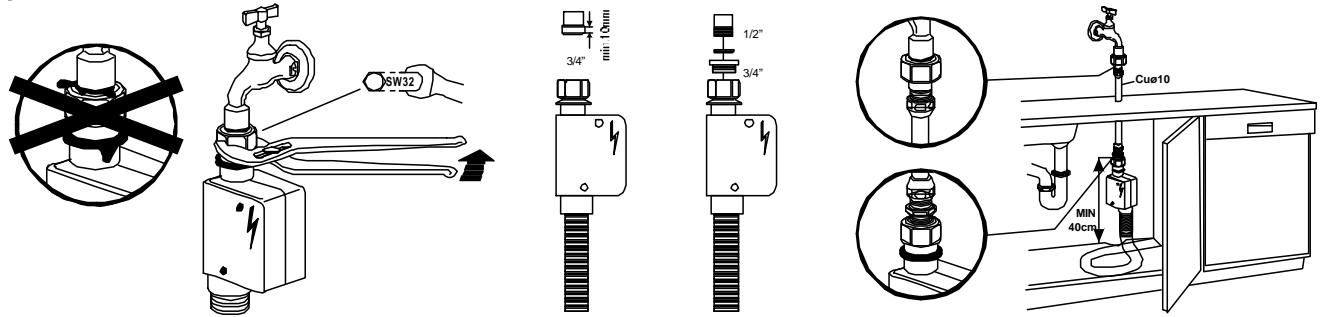

AQUASTOP MODELLER

AQUASTOP ANORDNINGEN FÖRHINDRAR ÖVERSVÄMNING IFALL LÄCKAGE SKULLE FÖREKOMMA. NÄR AQUASTOP ANORDNINGEN HAR LÖSTS UT SKA DU KALLA PÅ EN KVALIFICERAD TEKNIKER SOM FINNER OCH REPARERAR FELET.

PÅ MODELLER SOM ÄR FÖRSEDDA MED AQUSTOP ANORDNINGEN FINNS EN MAGNETVENTIL INUTI VATTENTILLOPPSSLANGEN. SKÄR INTE AV SLANGEN OCH SE TILL ATT INTE MAGNETVENTILEN FALLER NED I VATTNET. OM SKADOR SKULLE UPPSTÅ PÅ VATTENTILLOPPSSLANGEN SKA UTRUSTNINGEN FRÅNKOPPLAS FRÅN ELTILLFÖRSELN OCH VATTENTILLFÖRSELN.

UTFÖR EN SNABBTEST AV UTRUSTNINGEN GENAST EFTER ATT DU INSTALLERAT DISKMASKINEN GENOM ATT FÖLJA NEDANSTÄENDE INSTRUKTIONER. OM DISKMASKINEN INTE FUNGERAR KORREKT SKA DU FRÅNKOPPLA DEN FRÅN ELTILLFÖRSELN OCH TILLKALLA NÄRMASTE TEKNISKA SERVICECENTER. FÖRSÖK INTE ATT REPARERA UTRUSTNINGEN.

DISKMASKINEN UPPFYLLER ALLA KRAV SOM FINNS I BESTÄMMELSERNA BETRÄFFANDE SÄKERHET OCH ELEKTRISK UTRUSTNING. ALLA TEKNISKA KONTROLLER SKA ENDAST UTFÖRAS AV UTBILDADE OCH AUKTORISERADE TEKNIKER: REPARATIONER SOM UTFÖRS AV PERSONER SOM INTE AUKTORISERATS MEDFÖR ATT GARNTIN UPPHÖR ATT GÄLLA SAMT UTGÖR EN POTENTIELL FARA FÖR ANVÄNDAREN.

Tillverkaren befrias från allt ansvar för skador på personer eller föremål som beror på att ovanstående föreskrifter ej respekterats, om manipolering av en enda del av utrustningen gjorts eller om icke-originalreservdelar använts.

2. Installation och fastsättning

Ta bort korghållarna i styrenplast.

Placera utrustningen på önskad installationsplats. Diskmaskinens baksida eller sidor kan placeras mot en vägg eller andra möbler. Om diskmaskinen installeras nära en värmekälla ska den särskilda isoleringspanelen fästas för att förhindra överhettning och felfunktion av utrustningen. För att uppnå god stabilitet måste inbyggda eller helintegrerade modeller installeras under en hel köksbänk och förankras i de intilliggande underskåpen eller i köksbänken. För att underlätta installationsproceduren kan vattentilloppsslangen placeras i alla riktningar. Se till att slangen inte är böjd, hopklämd eller för hårt spänd. Var noga med att dra åt låsmuttern när du har placerat slangarna på önskat sätt. Ett hål med en diameter om minst 8 cm fordras för att möjliggöra fri passage för nätanslutningskabel och ledningar.

Nivellera utrustningen till golvet med hjälp av justerfötterna. Denna operation är nödvändig för att försäkra en korrekt funktion av diskmaskinen.

Det är absolut förbjudet att bygga in diskmaskinen under en glaskeramikhäll.

Det går bra att bygga in diskmaskinen under en traditionell spishäll om köksbänken är hel, och om diskmaskinen och spishällen är monterade och förankrade på korrekt sätt, så att det inte finns risk för att det uppstår farliga situationer.

Om diskmaskinen installeras intill andra hushållsapparater ska anvisningarna från hushållsapparaternas tillverkare (min. avständ, installationssätt o.s.v.) iaktas till punkt och pricka.

Endast fristående modeller

• Det är absolut förbjudet att montera en spishäll ovanför en fristående diskmaskin.
• Om apparaten inte är installerad i en nisch och således går att komma åt från ena sidan måste sidan där luckans gångjärn sitter av säkerhetsskäl förses med en täcksida p.g.a. risken för skador. Töcksidorna är tillbehör som finns att köpa hos auktoriserade återförsäljare eller kan beställas direkt från närmaste serviceverkstad.

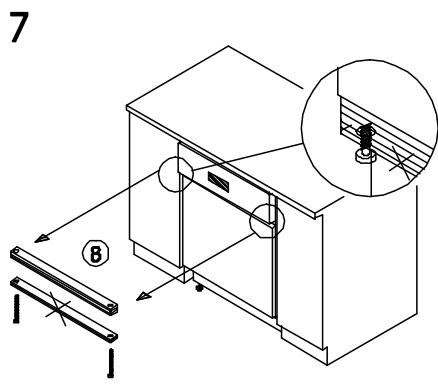

• Vid inbyggnad av diskmaskinen måste en inbyggnadssats införskaffas hos auktoriserade återförsäljare eller från närmaste serviceverkstad.

Vissa modeller är försedda med endast en justerfot på baksidan, som kan justeras genom att man vrider på skruven på framsidans lägre del av utrustningen.

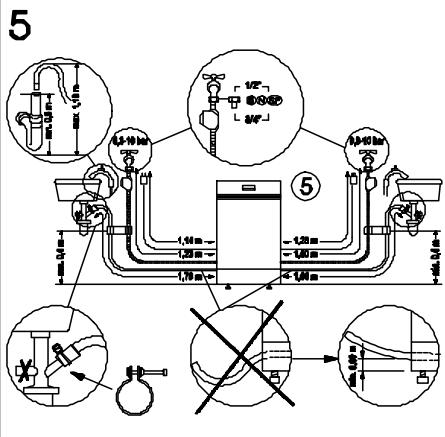

2.1 Anslutning till vattentillförseln

Förebygg tilltäppning eller skador: om vattenröret är nytt eller inte har använts under en längre tidsperiod, ska du, före användningen, låta vattnet rinna en stund och kontrollera att det är klart och utan orenheter för att förhindra skador på utrustningen. Diskmaskinen ska alltid anslutas till vattenssystemet med nya slangar; gamla eller användna slangar får aldrig återbrukas.

ANSLUTNING TILL VATENTILLFÖRSELN

Anslut vattentilloppsslangen till en kallvattenkran med en flänsad 3/4 " gas mynning, för in filtret A som följer med utrustningen. Se till att skruva fast slangen ordentligt med händerna och avsluta genom att dra åt cirka ett 1/4 varv med en tång.

På diskmaskiner som är försedda med ACQUASTOP anordning är filtren redan fastsatta inuti den gängade ringen.

Diskmaskinen kan även anslutas till ett varmvattenuttag som inte överskrider 60°C. Om du ansluter utrustningen till varmvatten kommer disktiden att förkortas med ungefär 20 minuter, men diskningen blir något mindre effektiv. Utför anslutningen till varmvattenuttaget på samma sätt som beskrivits för anslutningen till kallvattenuttaget.

ANSLUTNING TILL AVLOPPET

För in diskmaskinens avloppsslang i ett avloppsrör med minst 4 cm diameter, eller, som alternativ, placera det inuti kökets diskho med hjälp av det bifogade plaststödet och se till att inte klämma ihop eller böja slangen för mycket. Det är viktigt att se till att inte slangen kan lossna och falla ned. Av denna anledning är plaststödet försett med ett hål så att det kan bindas fast till väggen eller vattenkranen.

Den fria änden ska placeras på en höjd mellan 30 och 100 cm, och ska aldrig nedsänkas i vatten. Om en horisontell förlängningsavloppsslang används (för en maxlängd av 3 m) kan avloppsslangen placeras på en maxhöjd av 85 cm från marken.

2.2 Elanslutning och anvisningar

KONTROLLERA ATT NÄTSPÄNNINGEN OCH -FREKVENSEN ÖVERENSSTÄMMER MED DE VÄRDEN SOM ANGES PÅ APPARATENS MÄRKPLÄT. MÄRKPLÄTEN SITTER PÅ KANTEN PÅ INSIDAN AV LUCKAN.

NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER BETRÄFFANDE ELSYSTEM.

STICKKONTAKTEN MÅSTE VARA ÅTKOMLIG EFTER INSTALLATIONEN.

DRA ALDRIG UT STICKKONTAKTEN GENOM ATT DRA I NÄTKABELN.

OM NÄTKABELN BLIR SKADAD SKA DU LÅTA TILLVERKAREN ELLER EN AUKTORISERAD SERVICEVERKSTAD BYTA UT DEN.

UNDVIK ATT ANVÄNDA ADAPTRAR ELLER SHUNTAR, EFTERSOM DESSA KAN FÖRORSAKA ÖVERHETTNING ELLER FÖRBRÄNNINGAR.

OM APPARATEN HAR EN NÄTKABEL MEN INGEN STICKKONTAKT:

INSTALLERA EN ALLPOLIG BRYTARE MED ETT KONTAKTAVSTÅND PÅ MIN. 3,5 MM PÅ APPARATENS MATNINGSLEDNING. PLACERA BRYTAREN SÅ ATT DEN ÄR LÄTT ATT NÅ.

ELANSLUTNINGEN FÅR ENDAST UTFÖRAS AV EN BEHÖRIG TEKNIKER ENLIGT NEDANSTÅENDE SCHEMA OCH I ÖVERENSSTÄMMELSE MED GÄLLANDE LAGSTIFTNING.

Bytet av nätkabeln ska utföras av tillverkaren eller en auktoriserad serviceverkstad för att förebygga alla risker.

ENDAST FÖR STORBRITANNIEN:

APPARATEN SKA JORDAS.

Byte av säkring

Om nätkabelns stickkontakt är utrustad med en säkring BS 1363A 13A ska denna bytas ut mot en som är godkänd av A.S.T.A. av typ BS 1362. Gör följande:

1. Ta bort locket A och säkringen B.
2. Sätt den nya säkringen i locket.
3. Sätt tillbaka båda delarna inuti stick-kontakten.

Sätt tillbaka locket korrekt i stickkontakten efter bytet av säkringen. Om locket saknas, får stickkontakten inte användas förrän det har monterats ett nytt lock.

Rätt reservdelar känns igen på färgen i locket eller på texten i änden av stickkontakten som anger färgen.

Reservlocken finns i din elaffär.

3. Beskrivning av reglage

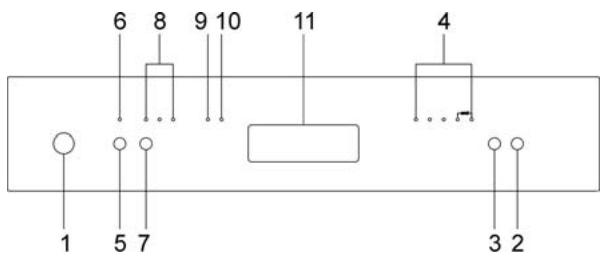

3.1 Frontpanel

Diskmaskinens alla funktionsvred och knappar finns på frontpanelen. Programmeringen och valet av funktioner går endast att utföra med stängd lucka.

1	KNAPP FÖR ON/OFF
2	KNAPP FÖR START/PAUS
3	KNAPP FÖR VAL AV DISKPROGRAM
4	LAMPOR FÖR DISKPROGRAM
5	KNAPP FÖR FUNKTIONEN "3/1" (endast vissa modeller)
6	LAMPA FÖR FUNKTIONEN "3/1" (endast vissa modeller)
7	KNAPP FÖR STARTFÖRDRÖJNING AV DISKPROGRAM(endast vissa modeller)
8	LAMPA FÖR STARTFÖRDRÖJNING AV DISKPROGRAM(endast vissa modeller)
9	VARNINGSLAMPA SALT
10	VARNINGSLAMPA SKÖLJMEDEL
11	INBYGGT HANDTAG FÖR ÖPPNING AV LUCKA

STÄLLA IN DISKPROGRAM

Titta i nedanstående tabell för att hitta det program som passar bäst för olika typer av disk. Vilket program du bör välja beror på vilken typ av föremål som ska diskas och graden av nedsmutsning.

PROGRAM	VAL	TYP AV DISK OCH NEDSMUTSNINGSGRAD	PROGRAM-FÖRLOPP	LÄNGD	FÖRBRUKNING
				MINUTER (2)	VATTEN LITER (1)	ENERGI KWh (2)
FÖRDISK		GRYTOR OCH DISKGODS SOM SKA SKÖLJAS I VÄNTAN PÅ ATT DISKMASKINEN FYLLS	Kall fördiskning	15'	6	0,03
LÄTT		LÄTT SMUTSAT ÖMTÅLIGT DISKGODS	Diskning, 45°C Kall sköljning Sköljning, 70°C Torkning	70'	15	1,15
BIO (*)		NORMAL SMUTSAT DISKGODS, ÄVEN MED INTORKADE MATRESTER	Kall fördiskning Diskning, 50°C Sköljning, 64°C Torkning	180'	**	**
NORMAL		NORMAL SMUTSAT DISKGODS, ÄVEN MED INTORKADE MATRESTER	Kall fördiskning Diskning, 65°C Kall sköljning Sköljning, 70°C Torkning	100'	20	1,40
SUPER		HÄRT SMUTSADE GRYTOR OCH DISKGODS, ÄVEN MED INTORKADE MATRESTER	Fördiskning, 45°C Diskning, 70°C 2 kalla sköljningar Sköljning, 70°C Torkning	115'	24	1,77

Kör fördiskningsprogrammet endast då maskinen är halvfull.

Funktionerna "3/1" (5) och STARTFÖRDRÖJNING (7) kan inte användas tillsammans med sköljprogrammet.

(*) Referensprogram i enlighet med EN 50242.
(**) Se energimärkning.
(1) Genomsnittlig energiförbrukning då avhärdningen är inställd till nivå 2.
(2) Längden på diskcykeln och energiförbrukningen kan variera beroende på vattnets egenskaper, den omgivande temperaturen och mängden disk.

Diskcykeln startar inte om luckan till diskmaskinen är öppen – kontrollera alltid att den är ordentligt stängd.

3.2 Diskprogram

Diskmaskinen har en panel som beskrivs i kapitel "3. Beskrivning av reglage". Det går att starta, stänga av och programmera diskmaskinen med hjälp av panelen.

Innan du startar ett diskprogram ska du försäkra dig om att:

• Vattenkranen är öppen.
- Kontrollera att det finns salt i vattenavhärdarens behållare.
- Kontrollera att det är rätt mängd diskmedel i diskmedelsfacket.
• Korgarna har lastats korrekt.
- Spolarmarna kan rotera fritt och utan hinder.
- Diskmaskinssluckan är ordentligt stängd.

START

Tryck på knappen för ON/OFF (1) för att starta diskmaskinen. Lamporna indikerar vilket läge diskmaskinen befinner sig i.

PROGRAMMERING

Programmeringarna går endast att utföra med stängd lucka. När luckan är öppen är lamporna för DISKPROGRAM (4) släckta.

VAL AV DISKPROGRAM

Tryck på knappen för VAL AV DISKPROGRAM (3) flera gånger tills lampan för det önskade diskprogrammet tänds.

PROGRAMSTART

För att starta diskmaskinen trycker du på knappen för START/PAUS (2) i några sekunder tills lampan för det valda diskprogrammet börjar att blinka (ett bip-ljud hörs).

Lampan blinkar under hela diskprogrammet.

PROGRAMSLUT

När diskprogrammet är klart, hörs en kort ljudsignal och lamporna för diskprogrammen (4) och (5) (som är märkta med texten "end") blinkar.

AVBRYTA ETT DISKPROGRAM

För att avbryta ett pågående diskprogram måste du göra följande:

• Tryck på knappen för START/PAUS (2). Lampan för det pågående diskprogrammet förblir tänd (ett bip-ljud hörs).
• Du kan nu välja att fortsätta diskprogrammet genom att trycka på knappen (2) tills det startar eller ändra eller annullera diskprogrammet (se "ÄNDRA ETT DISKPROGRAM" resp. "ANNULLERA ETT DISKPROGRAM").

ÄNDRA ETT DISKPROGRAM

För att ändra ett pågående diskprogram måste du göra följande:

• Avbryt det pågående diskprogrammet (se "AVBRYTA ETT DISKPROGRAM").
  • Välj det nya diskprogrammet.
• Starta diskprogrammet (se "PROGRAMSTART").

ANNULLERA ETT DISKPROGRAM

För att annullera ett diskprogram trycker du på knappen för START/PAUS (2) tills diskprogrammet avbryts (lampan tänds och det hörs ett bip-ljud).

Tryck åter på knappen för START/PAUS (2) och håll den nedtryckt tills lamporna för diskprogrammen (4) och (5) (som är märkta med texten "end") tänds.

Vattnet i diskmaskinen töms ut och diskprogrammet annulleras helt och hållet.

Om luckan öppnas när diskmaskinen är igång måste diskprogrammet startas om när luckan har stängts igen. Följ anvisningarna i avsnittet "PROGRAMSTART". Diskprogrammet fortsätter från den punkt där det avbröts.

Om temperaturen i diskmaskinen överstiger 50°C återupptas diskprogrammet efter cirka 30 sekunder.

KNAPP FÖR FUNKTIONEN "3-i-1" (endast vissa modeller) (finns vid alla program med undantag av sköljprogrammet)

Om knappen (5) trycks ned väljs funktionen "3-i-1", vilket bekräftas av att motsvarande lampa tänds. Denna funktion är utformad för att användas med diskmedel (i pulver- eller tablettform) som även innehåller salt och sköljglansmedel (säljs under namnet "3-i-1" eller "trippeleffekt"). Diskmaskinen använder produkten optimalt och man undviker onödig förbrukning av salt och sköljglansmedel som ev. redan har fyllts på i diskmaskinen.

OBS! När knappen för funktionen "3-i-1" trycks ned är det normalt att lamporna för salt och skölglansmedel tänds om deras respektive behållare är tomma.

STARTFÖRDRÖJNING AV DISKPROGRAM

(endast vissa modeller)

(finns vid alla program med undantag av sköljprogrammet)

Med knappen för STARTFÖRDRÖJNING AV DISKPROGRAM (7) går det att senarelägga starten av diskprogrammet 3, 6 eller 9 timmar.

Med denna funktion går det att starta diskmaskinen vid önskat klockslag. När du har valt fördröjning startar du diskprogrammet (se respektive avsnitt). Diskmaskinen kör en fördiskning och därefter startar nedräkningen av den valda startfördröjningen (lampan för den valda startfördröjningen (8) och lampan för det valda diskprogrammet (4) blinkar).

FÖR ATT SPARA ENERGI! ... OCH SKYDDA MILJÖN

• Försök att alltid köra diskmaskinen fullastad.
• Diska inte i rinnande vatten.
- Använd det diskprogram som är mest lämpligt för varje typ av disk.
- Skölj inte disken innan den sätts i diskmaskinen.
- Anslut diskmaskinen, om så är möjligt, till ett varmvattenuttag på upp till 60°C.

FÖR ATT MINSKA DISKMEDELSFÖRBRUKNINGEN! ... OCH SKYDDA MILJÖN

Fosfaterna som finns i maskindiskmedel är skadliga för miljön. För att undvika onödiga mängder diskmedel och för att spara el, gör så här:

• Separera det ömtåliga godset från det som är mer resistent mot aggressiva diskmedel och höga temperaturer.
  • Häll inte diskmedlet direkt på diskgodset.

URPLOCKNING AV DISKEN

Vänta minst 20 minuter efter avslutat diskprogram innan du tar ur disken, så att den hinner svalna. För att förhindra att vattendroppar från den övre korgen faller ned i den nedre korgen, råder vi dig att först lasta ur den nedre korgen och därefter den övre.

4. Operatörsinstruktioner

När diskmaskinen väl har installerats korrekt ska den förberedas för användning på följande sätt:

• Justera vattenavhärdarsystemet;
• Fyll på salt;
  • Fyll på glansmedel och diskmedel.

4.1 Hur du använder vattenavhärdarsystemet

Kalkmängden som finns i vattnet (vattenhårdhetsindex) kan orsaka vita strimmor på det torra diskgodset och medföra att det blir matt med tiden.

Diskmaskinen är försedd med ett automatiskt vattenavhärdarsystem som använder sig av ett speciellt salt för att minska vattnets hårdhet.

Diskmaskinen är fabriksinställd för vattenhårdhetsgrad 3 (medelhärdhetsgrad 41-60°dF – 24-31°dH).

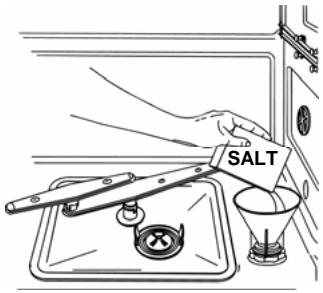

När man använder vatten av medelhårdhet bör saltbehållaren fyllas på efter ungefär 20 diskcykler. Saltbehållaren rymmer 1.7 Kg grovt salt. Behållaren är placerad på botten av diskmaskinen. När du har flyttat den nedre korgen ska du skruva loss saltbehållarens lock genom att vrida det moturs och fylla på salt med hjälp av den bifogade tratten. Innan du sätter tillbaka locket ska du avlägsna alla saltrester runt öppningen.

• När du använde diskmaskinen för första gången måste, förutom salt, dessutom en liter vatten tillsättas i behållaren.
• Varje gång, som saltbehållaren fylls på, ska du se till att locket är ordentligt stängt. Blandningen av vatten och diskmedel får aldrig komma in i saltbehållaren eftersom detta skadar vattenavhärdningsfunktionen. Om detta skulle inträffa gäller inte garantin.
• Använd endast salt som är speciellt avsett för hushållsdiskmaskiner. Om du användetr salttabletter ska du inte fylla behållaren helt.

• Använd inte bordssalt eftersom det innehåller olösliga ämnen som, med tiden, kan skada vattenavhärdarsystemet.
• När saltbehållaren behöver fyllas på gör detta innan ett diskprogram startas. På detta vis kommer den överflödiga saltlösningen att genast sköljas bort av vattnet; en längre tids förekomst av salt inuti tanken kan orsaka korrosion.

Var uppmärksam så att du inte blandar ihop salt och diskmedelsförpackningarna; om du fyller på diskmedel i saltbehållaren kommer vattenavhärdarsystemet att skadas.

JUSTERING AV VATTENAVHÄRDARSYSTEMET

Diskmaskinen är utrustad med en anordning för inställning av avhärdningsmedel utifrån vattnets hårdhet.

Beroende på modellen är väljaren för inställning placerad på olika ställen, nämligen:

• i plastringen på höger sidopanel i diskmaskinen;
• i vattenavhärdaren, direkt under proppen.

I båda fall kan fem olika inställningsnivåer väljas:

VATTENHÅRDHETSTABELL

VATTENHÅRDHET		INSTÄLLNING
Tyska grader (°dH)	Franska grader (°dF)
0 - 4	0 - 7	Inställning N. 1 INGET SALT
5 - 15	8 - 25	Inställning N. 1
16 - 23	26 - 40	Inställning N. 2
24 - 31	41 - 60	Inställning N. 3
32 - 47	61 - 80	Inställning N. 4
48 - 58	81 - 100	Inställning N. 5

Kontakta ditt lokala vattenkontor för upplysningar om vattenhärdheten i din vattenförsörjning.

4.2 Användning av behållarna för glansmedel och diskmedel

Glansmedels och diskmedelsbehållarna är placerade på luckans insida: diskmedelsbehållaren sitter till vänster, och glansmedelsbehållaren till höger.

Med undantag av UPPLÖSNINGSprogrammet måste man, före varje diskning, fylla på rätt mängd av diskmedel i diskmedelsbehållaren. Glansmedel, å andra sidan, ska endast påfyllas vid behov.

PÄFYLLNAD AV GLANSMEDEL

Glansmedel gör att disken torkar snabbare och förhindrar uppkomsten av fläckar och kalkavlagringar; det tillsätts automatiskt till vattnet under den sista sköljcykeln från behållaren som sitter på luckans insida.

• Öppna luckan.
• Rotera behållarens lock moturs 1/4 varv och ta bort det.
• Fyll på glansmedel till behållaren är full (cirka 140 cc). Den optiska nivåmätaren, som sitter bredvid locket, ska vara helt mörklagd. Fyll på glansmedel när den optiska nivåmätaren blir genomskinlig igen eller när varningslampan för glansmedel tänds.
• Sätt tillbaka locket och vrid det i medurs ritktning.
• Använd en trasa för att avlägsna glansmedelsspill som kan orsaka att för mycket skum bildas.

JUSTERING AV GLANSMEDELSINSTÄLLNINGEN

Diskmaskinen är fabriksinställd för ett vatten av medelhårdhet. Du kan dock justera instälningen genom att vrida glansmedelssbehållarens väljare till önskat läge: doseringen är proportionell i förhållande till väljarens läge. Inställningen måste ökas om disken är matt eller har runda fläckar.

• För att justera glansmedelsdoseringen ska du rotera behållarens lock ett kvarts varv i moturs riktning och ta bort det.
• Använd sen en skruvmejsel för att vrida glansmedelsväljaren till önskat läge.
• Sätt tillbaka locket och vrid det i medurs ritktning.

• Mängden av glansmedel måste ökas om disken är matt eller har runda fläckar.
• Om disken, å andra sidan, är klibbig eller har vita streck, måste man minska glansmedelinställningen.

PÄFYLLNAD AV DISKMEDEL

Tryck lätt på knapp P för att öppna diskmedelsbehållarens lock. Fyll på diskmedel och och stäng locket ordentligt.

Behållaren öppnas automatiskt under diskcykeln.

• Vid val av ett diskprogram som innefattar fördisk med varmvatten (se tabellen över diskprogram), bör extra diskmedel tillsättas i fack G eller H (beroende på modell).
• Använd endast diskmedel som är speciellt avsedda för diskmaskin. För att uppnå ett optimalt diskresultat är det viktigt att använda ett diskmedel av bra kvalitet.
• Diskmedelsförpackningarna måste tillslutas och förvaras torrt för att förhindra att klumpar, som kan inverka negativt på diskresultatet, bildas. När diskmedelspaketet väl öppnats ska det inte förvaras alltför länge eftersom det kan förlora sin effekt.
• Använd inte diskmedel som är avsedda för handdisk eftersom de bildar alltför mycket lödder och kan inverka negativt diskmaskinens funktion.
• Dosera rätt mängd diskmedel. En otillräcklig mängd diskmedel resulterar i att smutsen endast avlägsnas delvis från diskgodset medan en för stor mängd är slöseri och ger ingen förbättring i fråga om diskresultatet.

- Idag kan du köpa diskmaskinsmedel i både flytande form och pulverform och dessa kan innehålla fosfater eller vara fosfatfria men innehålla naturliga enzymer.

• Diskmedel som innehåller fosfater är mer effektiva för att avlägna fett och ingrodd smuts vid temperaturer över 60°C.
• Enzymhaltiga diskmedel är, å andra sidan, effektivare vid lägre temperaturer (från 40 till 55°C) och är lättare nedbrytningsbara. Med enzymhaltiga diskmedel går det alltså att få diskresultat vid låga temperaturer som är jämförbara med de som man får vid 65°C när man använder traditionella diskmedel.

Med hänyn till miljön rekommenderar vi att fosfat- och klorfria diskmedel används.

- Det finns även diskmaskinsmedel i tablettform som enligt tillverkarens utsago eliminerar behovet av salt eller sköljmedel. Dessa diskmaskinsmedel ger inte alltid ett tillfredsställande resultat, särskilt vid korta diskcykler och/eller vid diskcykler vid låg temperatur.

Om resultatet inte är tillfredsställande (om det t ex förekommer en vit beläggning inuti diskutrymmet eller på tallrikarna, om torkningen är undermålig eller om det finns kvarlämnade smutsrester vid diskcykelns slut), rekommenderar vi att du återgår till konventionella produkter (diskmaskinssalt, diskmaskinsmedel i pulverform och flytande sköljmedel).

Vid återgång till konventionellt salt, bör du dock vara medveten om att dismaskinen behöver köras ett antal gånger innan systemet blir effektivt igen. När du har bytt kan det alltså förekomma spår av vit beläggning efter de första diskcyklerna. Om problemet kvarstår måste du kontakta ett auktoriserat servicecenter.

- Vid användning av diskmedelstabletter (vi rekommenderar dig att använda tre separata produkter: diskmedel, salt och sköljglansmedel) bör dessa placeras i bestickkorgen. Diskmedelsfacket är avsett för flytande diskmedel eller pulverdiskmedel. Eftersom luckan inte öppnas helt under diskprogrammet kan det innebära att tabletten inte löses upp helt och hållet. Resultatet blir följande:

• Otilräcklig mängd diskmedel löses ut i vattnet varvid diskeffekten minskar.
• Diskmedlet klumpar ihop sig i diskmedelsfacket och löses ut först under den avslutande sköljningen.

Om diskmedel, även i flytande form, kommer in i glansmedelsbehållaren skadas diskmaskinen.

4.3 Allmänna varningar och rekommendationer

Innan du använder diskmaskinen för första gången ska du läsa följande råd beträffande vilken typ av diskgods som ska diskas och hur detta ska lastas.

Det finns vanligtvis inga restriktioner i fråga om disk av husgeråd, men i vissa fall måste man vara försiktig och ta hänsyn till deras speciella egenskaper.

Innan du lastar diskgodset i korgarna måste du:

• Avlägsna matrester: dvs. ben, fiskben, etc. som kan täppa till filtret eller skada vattenpumpen.
• Blötlägga alla kastruller eller stekpannor med inbrända matrester i botten så att de lossnar lättare, och därefter lasta dem i den NEDRE KORGEN.

Du behöver inte fördiska diskgodset under rinnande vatten innan du lastar det i korgarna eftersom detta endast innebär slöseri med vatten.

Ett bra diskresultat garanteras när diskmaskinen är korrekt lastad.

WARNING!

• Se till att disken är stadigt placerat så de inte kan falla omkull eller hindra spolarmarnas rotation under diskcykeln.
• Placera inte alltför små föremål i korgarna eftersom de kan falla ned och hindra spolarmarna eller vattenpumpen.
• Behållare som koppar, skålar, glas och kastruller ska lastas upp och nedvändna och lutande så att vattnet kan rinna ut.
• Placera inte diskgods på ett sådant sätt att föremålen täcker varandra.
• Placera inte glas alltför tätt eftersom de kan slå emot varandra och gå sönder, eller bli fläckiga i den punkt de vidrör varandra.

FÖRSÄKRA DIG OM att det gods som ska diskas är diskmaskinssäkert.

Föremål som inte är diskmaskinssäkra:

• Trätallrikar, skålar eller pannor: dessa kan skadas av för höga disktemperaturer.
• Handgjorda varor: dessa lämpar sig sällan för att diskas i maskin. De relativt höga vattentemperatureren och det diskmedel som används kan skada dem.
• Plastvaror: värmetåliga plastvaror måste diskas i den övre korgen.
• Diskgods och varor av koppar, tenn, zink eller mässing: dessa har en tendens att bli fläckiga.
• Aluminiumvaror: föremål som är tillverkade av eloxerat aluminium kan missfärgas.
  • Silverföremål: silverföremål kan få fläckar.
• Glas och kristall: i allmänhet kan glas och kristallföremål diskas i diskmaskin. Det finns dock vissa typer av glas och kristall som har en tendens att bli matta och förlora glansen efter många diskningar. Av denna anledning rekommenderar vi att det minst aggressiva programmet ska användas.
• Decorerade föremål: de dekorerade föremål som finns i handeln går vanligtvis att maskindiska, även om färgen kan blekna efter många diskcykler. Om du är tveksam om färgens hållbarhet råder vi dig att endast provdiska ett fåtal föremål under ungefär en månads tid.

4.4 Hur korgarna ska användas

Diskmaskinen rymmer 12 standardkuvert, inklusive serveringsfat.

NEDRE KORGEN

Den nedre korgen nås av den nedre spolarmens fulla styrka, och ska därför användas för de "tuffaste" föremålen som är mest nedsmutsade.

Alla typer och kombinationer av lastningar är tillåtna förutsett att tallrikarna, kastrullerna och stekpannorna är placerade så att alla smutsiga ytor är vändna mot vattenstrålarna som kommer från botten.

Med fasta stöd

För att bäst utnyttja utrymmet inuti korgen när du lastar större föremål är vissa modeller försedda med uppfällbara stöd för tallrikar i 2 eller 4 sektioner.

Med uppfällbara stöd

ATT LASTA DEN NEDRE KORGEN

Lasta flata och djupa tallrikar, dessert och serveringsfat genom att placera dem vertikalt. Kastruller, stekpannor och deras lock måste lastas upp och nedvändna. När du lastar djupa tallrikar och dessertskålar ska du se till att lämna ett mellanrum mellan dem.

Lastningsexempel:

BESTICKKORG

Korgen är försedd med ovangaller som kan tas bort. Besticken kan stickas ned i hålen på gallren så att de hamnar på lagom avständ från varandra vilket innebär att vattnet passerar lättare.

Besticken ska placeras ordentligt inuti korgen med handtagen vändna nedåt. Var försiktig under lastningen så att du inte skadar dig på knivbladen. Korgen lämpar sig för alla sorts bestick förutom de som är så långa att de hindrar den övre spolarmen. Salladsbestick, träskedar och köksknivar kan placeras i den övre korgen, men se till att knivbladen inte sticker ut från korgen.

ÖVRE KORGEN

Vi rekommenderar att lasta den övre korgen med små- eller medelstora föremål som glas, små fat, te- eller kaffekoppar, låga skålar och lätta föremål gjorda av värmetålig plast. Om den övre korgen används i det lägsta läget kan den även lastas med serveringsfat, under förutsättning att de endast är lätt smutsade.

På den övre korgens vänstra sida finns två plastgaller som kan tas bort för placering av höga glas, bägare o.s.v.

På högersidan finns två bestickgaller för knivar och teskedar. Om de inte används kan de förbli i vertikalt läge och hakas fast i korgen.

För att kunna använda utrymmet som är avsett för teskedar måste du dra ut insatsen på det sätt som visas i figuren.

ATT LASTA DEN ÖVRE KORGEN

Sätt i tallrikarna framåtlutande. Koppar och kärl ska placeras med öppningen nedåt. Den vänstra sidan av korgen kan lastas med koppar och glas i två nivåer. I mittsektionen kan tallrikar och tefat lastas vertikalt i de avsedda stöden.

Lastningsexempel:

JUSTERING AV DEN ÖVRE KORGEN

Version A: den övre korgen kan justeras i två lägen, beroende på användarensbehov och på höjden av diskgodset i den nedre korgen. Gör så här.

• Dra ut den högra korgskenan;
- avlägsna stoppet, genom att först frikoppla det som visas i figuren;
- skjut på skenan för att frigöra hjulen;
- sätt fast det övre eller lägre hjulparet i skenan, beroende på önskad inställning;
- för tillbaka stoppet till sitt ursprungsläge.

Version B:

• dra ut korgen till sitt gränsläge och dra den högra sidan uppåt. Nu går det att lasta tallrikar av större storlekar i den nedre korgen.
• För att återgå till ursprungsläget ska du dra ut den övre korgen igen och trycka på frikopplingsspaken.

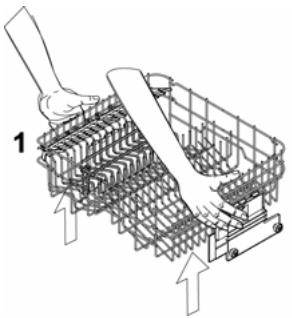

Version C: den övre korgen kan placeras i tre olika lägen på båda sidor. Båda sidor av korgen ska vara placerade på samma höjd.

För att höja korgen lyfter du upp den till det första eller andra hacket genom att dra i ovankanten (1). Vill du däremot sänka korgen drar du i spaken (2).

Dessa moment går även att utföra när korgen är full. Tänk dock på att hålla emot med ena handen när du sänker korgen för att undvika att diskgodsen stöter emot varandra.

5. Rengöring och Underhåll

Dra ut stickkontakten eller slå från spänningen med den allpoliga brytaren före underhållet av apparaten.

5.1 Allmänna varningar och rekommendationer

Undvik att använda frätande eller slipmedelsprodukter vid rengöringen.

Gör rent diskmaskinens utsida och lucka regelbundet med hjälp av en trasa som fuktats med vatten eller ett rengöringsmedel avsett för lackerade ytor. Gör rent luckans tätningslister med en fuktig svamp.

Vi råder dig att periodiskt (en eller två gånger per år) göra rent tanken och tätningarna med en mjuk trasa och vatten för att avlägsna alla avlagringar.

RENGÖRING AV VATTENINTAGSFILTRET

Vattenintagsfiltret A som är placerat på utloppet av vatten- tillförselskranen ska rengöras regelbundet. Efter att du stängt av kranen ska du skruva loss änden på vattentilloppsslangen, ta bort filtret A och göra rent det under rinnande vatten. Montera tillbaka filtret A i dess säte och skruva noggrant tillbaka vattentilloppsslangen i dess läge.

RENGÖRING AV SPOLARMARNA

Spolarmarna kan lätt tas bort för periodisk rengöring av hålen för att förhindra att de täpps till. Gör rent dem under rinnande vatten och sätt noggrant tillbaka dem i sina säten, och kontrollera att rotations-riktningen inte på något sätt är förhindrad.

• Skruva loss låsring R för att ta bort den övre spolarmen.
• För att ta bort den nedre spolarmen behöver du bara lyfta upp den genom att dra i dess mittdel.
• Haka loss den nedre planetspolarmen genom att greppa tag om den längsta spolarmen och lyfta den roterande spolarmen uppåt. Skölj spolarmarna under rinnande vatten och sätt sedan tillbaka dem. Kontrollera efter återmonteringen att spolarmarna roterar fritt. Kontrollera annars att de är monterade på korrekt sätt.

RENGÖRING AV FILTERENHETEN

• Vi råder dig att periodiskt inspektera mittfiltret C och, om så behövs, rengöra det. För att ta bort filtret ska du fatta tag i flikarna, vrida dem moturs och lyft dem uppåt;
• dra i mittfiltret D från undersidan för att ta bort det från mikrofiltret;
• ta nu isär de två delarna som plastfiltret består av genom att trycka på filterkroppen i zonen som visas av pilarna;
  • ta bort mittfiltret genom att lyfta det uppåt.

ALLMÄNNA VARNINGAR OCH REKOMMENDATIONER FÖR KORREKT UNDERHÅLL:

• Filtren ska rengöras under rinnande vatten med hjälp av en styv borste.
• Se till att det inte finns matrester på filtret när det tas bort. Eventuella matrester som ramlar ned i bottensilen kan blockera hydrauldelar eller täppa till spolarmarnas munstycken.
• Det är ytterst viktigt att noggrant rengöra filtren enligt ovanstående instruktioner: diskmaskinen fungerar inte om filtren är tilltäppta.
• Sätt noggrant tillbaka filtren i deras säten för att undvika skador på vattenpumpen.

LÄNGRE TIDS ONYTTJANDE:

• Kör upplösningsprogrammet två gånger i följd.
• Dra ur elkabeln från uttaget.
- Lämna luckan på glänt, för att förhindra att dålig lukt uppstår inuti disktanken.
• Fyll på glansmedelsbehållaren.
• Stäng av vattenkranen.

INNAN DU STARTAR DISKMASKINEN EFTER ATT DEN INTE ANVÄNTS UNDER EN LÄNGRE TID:

• kontrollera att det inte finns några slam eller rostavlagringar inuti vattenröret: om så skulle vara ska du låta vattnet rinna under några minuter;
  • sätt tillbaka elkabeln i uttaget;
• anslut vattentilloppsslangen och öppna kranen igen.

FELSÖKNING AV MINDRE PROBLEM

I vissa fall går det åtgärda mindre problem genom att följa nedanstående instruktioner:

Om programmet inte startar, kontrollera att:

• diskmaskinen är ansluten till eltillförseln;
  • det inte är strömavbrott;
  • vattenkranen är öppen;
• diskmaskinsluckan är ordentligt stängd.

Om det blir kvar vatten inuti diskutrymmet, kontrollera att:

• avloppsslangen inte är hopklämd;
• sifonen inte är tilltäppt;
- diskmaskinens filter inte är tilltäpptta.

Om disken inte är ren, kontrollera att:

• rätt mängd diskmedel har doserats;
• det finns salt i saltbehållaren;
• disken har lastats korrekt;
• det program som valts är lämpligt för typen av disk och smustgrad;
• filtren är rena och korrekt placerade;
- hålen på spolarmarna inte är tilltäpptta;
- inget föremål förhindrar spolarmarnas rotation.

Om disken inte torkar eller förblir matt, kontrollera att:

• det finns glansmedel inuti den särskilda behållaren;
- glansmedelsdoseringen är rätt inställt;
- diskmedlet som används är av bra kvalitet och inte har förlorat sin effekt (till exempel genom felaktig förvaring med öppet paket).

Om disken har vita streck, fläckar, etc., kontrollera att:

- glansmedelsdoseringen inte är för högt inställd.

Om det finns synliga spår av rost inuti diskutrymmet:

• tanken är gjord av stål och därför beror alla rostmärken på yttre orsaker (rostflagor från vattenrören, kastruller, bestick, etc.). Det finns specielmedel i handeln för att avlägsna sådana märken;
• kontrollera att rätt mängd diskmedel används. Vissa diskmedel kan vara mer korrosiva än andra.
• Kontrollera att locket till saltbehållaren är ordentligt stängt, samt att vattenavhärdaren är rätt inställd.

Om problemet kvarstår efter att du följt ovanstående felsökningsinstruktioner, tillkalla närmaste Efter-köpet center.

WARNING: alla operationer som utförs på utrustningen av icke auktoriserade personer täcks inte av garantin och skall betalas av användaren.

6. Problemlösning

Fel indikeras genom att flera olika kontrollampor tänds samtidigt. I tabellen nedan finns information om olika felindikationer:

FEL		BESKRIVNING
E1		Fel på AquastopÖversvämningskyddet har löst ut på grund av vattenläckage. Vänd dig till närmaste auktoriserade serviceverkstad.
E2		ÖverfyllnadsskyddÖverfyllnadsskyddet har löst ut. Det aktiveras om vattnet i diskmaskinen stiger över max. nivå. Avbryt det pågående diskprogrammet och stäng av diskmaskinen. Slå på diskmaskinen, ställ in önskat diskprogram och starta diskprogrammet. Vänd dig till närmaste auktoriserade serviceverkstad om problemet kvarstår.
E3		Fel på vattenuppvärmningVattnet värms inte upp alls eller vattenuppvärmningen sker inte på korrekt sätt. Starta diskprogrammet på nytt. Vänd dig till närmaste auktoriserade serviceverkstad om problemet kvarstår.
E4		Fel på temperaturgivare för vattenAvbryt det pågående diskprogrammet och stäng av diskmaskinen. Slå på diskmaskinen, ställ in önskat diskprogram och starta diskprogrammet. Vänd dig till närmaste auktoriserade serviceverkstad om problemet kvarstår.
E5		Fel vid vattentillförselVattentillförsel saknas eller sker inte på korrekt sätt. Kontrollera att vattenanslutningarna är korrekt utförda, att vattenkranen är öppen och att filtret inte är igensatt. Vänd dig till närmaste auktoriserade serviceverkstad om problemet kvarstår.
E6		Fel vid vattentömningVattnet töms inte ut eller tömningen sker inte på korrekt sätt. Kontrollera att avloppsslangen inte är vikt eller klämd och att vattenlåset eller filtren inte är igensatta. Vänd dig till närmaste auktoriserade serviceverkstad om problemet kvarstår.

FEL

E7

BESKRIVNING

Fel på flödesmätare

Mätningen av den tillförda vattenmängden är inte korrekt. Avbryt det pågående diskprogrammet och stäng av diskmaskinen. Slå på diskmaskinen, ställ in önskat diskprogram och starta diskprogrammet. Vänd dig till närmaste auktoriserade serviceverkstad om problemet kvarstår.

E8

Fel på växelspolningssystem

Avbryt det pågående diskprogrammet och stäng av diskmaskinen. Slå på diskmaskinen, ställ in önskat diskprogram och starta diskprogrammet. Vänd dig till närmaste auktoriserade serviceverkstad om problemet kvarstår.

E9

Fel på system för vattentillförsel

Vänd dig till närmaste auktoriserade serviceverkstad.

Lampa på

Lampa av

Lampa blinkar

Om ett larm utlöses avbryts det pågående diskprogrammet och felet signaleras.

• Larmen E1, E2, E3, E4, E8 och E9 resulterar i ett omedelbart stopp av det pågående diskprogrammet.
• Larmen E5 och E6 avbryter det pågående diskprogrammet. När problemet är åtgärdat, fortsätter diskprogrammet från den punkt där det avbröts.
• Larmet E7 visas när diskprogrammet är klart (hela diskprogrammet körs eftersom detta larm inte äventyrar diskmaskinens funktion).

Gör på följande sätt för att "nollställa" ett larm:

- Öppna och stäng luckan eller stäng av diskmaskinen och slå sedan på den igen. Nu kan du programmera diskmaskinen på nytt.

Kontakta närmaste auktoriserade serviceverkstad om felet kvarstår.

TEKNISKA DATA
Bredd	597 ÷ 599 mm
Djup i jämhöjd med den ytterkanten på manöverpanelen	Fristående modeller: 600 mmInbyggda modeller: 570 mm
Höjd (beroende på modell)	Fristående modeller: från 850 mm till 870 mmfrån 890 mm till 910 mmInbyggda modeller: från 850 mm till 870 mmfrån 890 mm till 910 mm
Kapacitet	12 Standardkuvert
Vattentillförselstryck	min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Elektriska egenskaper	Se märkplåt

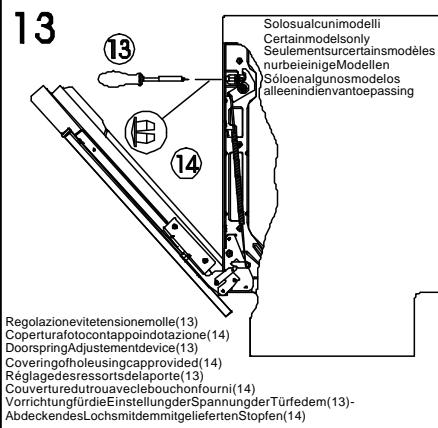

ATTENZIONE:

Montare la porta e regolare latensione delle molle laterali primadell'installazione.

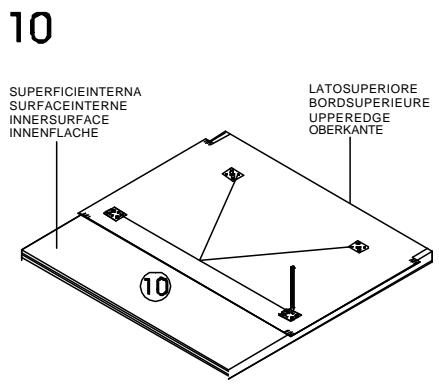

IMPORTANT:

Doortemplate, donotdestroy. Fit door and adjust hinge tension before installation.

ATTENTION:

Apres montàgedelaporte, reglerlatension des ressortslateraux avant l'installation.

WICHTIG:

Tür montieren, Türfedern vor Einbau einstellen.

ATENÇÃO:

Antes dainstalação, monte a porta e regule a tensãodasmolaslaterais.

IMPORTANTE:

Montar la puerta y regular los muellas laterales antes de la instalación.

NOTA: Solamentealcuni modellisonodotati diuno dei dispositivisotto illustrati. N.B.: Onlysomemodelsareequippedwithone ofthetwodevicesillustrated below. REMARQUE: seulquelques modèlessontmunis del'undedeuxdispositifsillustrésci-dessus.

ANMERKUNG: Nur einigeModelleverfügenüber einerbeidenuntendargestelltenEinrichtungen.NOTABENE: uitsluitend bepaalde modellenzijn uitgerustmetéén vandetweeonderstaand afgebeeldeinrichtingen NOTA: Sólo algunos modelos están equipados conunodelosdosdispositivosqueseilustranacontinuación.

NOTA: Sóalguns modelosestãoequipadoscomoudosdoisdispositivosilustrados abaixo

Sicurezza contro gli allagamenti

Questo sistema di sicurezza protegge il vostro appartamento da danni dell'acqua. In caso di guasto al tubo di entrata o permeabilità del sistema della macchina, l'entrata dell'acqua viene interrotta.

La scatola della sicurezza anti-allegamento montata sul tubo, contiene parti elettriche. E' pertanto proibito collocare la scatola stessa nell'acqua. Nel caso in cui per una raglone qualsiasi la scatola subisca danni, togilere immediatamente la presa di collegamento dalla rete elettrica.

Aquestop-Verlägerung

Im Handel können längere Aquastopschläuche gekauft werden, die von einem Fachmann mit dem bestehenden Aquestopschlauch ausgetauscht werden müssen. Bei einer eigenmächtigen Verlängerung des Wasserzufuhrschlauches trägt der Hersteller keine weitere Verantwortlichkeit.

"Aquastop" por septuplicado"

El sistema "AQUASTOF" por septuplicado protegesu vivienda de forma fiable e de danos por escapes de agua. Se corta inmediatamente el suministro de agua en caso de cualquier fuga en tubos o en componentes del aparato. El cajón de valvulas del tubo acquestop contiene componentes eléctricos. Por este motivo no debe sumergirse en agua. En caso de que el cajón de válvulas estuviera danado, debe desconectarse de la red eléctrica, desenchufando la clavija.

HR AQUASTOP - Zašita pred poplavom

Ovaj sigurnosni sistem štiti vaš stan od štete koju možeuzrokovati voda. U slučaju kvara na dovodnoj cijevi ili u slučaju propuštanja na sistemu stroja za pranje posuđa, prekida se dovod vode.

Kuèlěte ventila, odnosno sigurnosne naprave, namještene na cijevi, sadrži elektriène djelove.

Zato je ne smijete potopiti u vodu. U slučaju da se kurtija iz bilo kojeg razloga oštei, odmah isključite aparat iz elektriene mreže.

Aquastop safety device

The AQUASTOP is safety device. The aquastop assures that the fresh water hose need only take the stress of water pressure during the actual timer water is flowing. If the hose should begin to leak during this time, the magnetic valve in the water spout cuts off the flow, and the hose is relieved of pressure. Operating pressure DIN 44995.

The valve casing on the water-stop hose contains electrically controlled components. It is should not, therefore, be submersed in water. If the housing becomes damaged the plug must be removed from the socket.

SLO AQUASTOP - Zašella pred poplavo

Ta varnostni sistem varuje vaše stanovanje pred škodo, kl bl jo povzrošila voda. V primeru okvare na dovodni cevi ali v primeru puščanja na sistemu pomlvalnega stroja, se prekine dovod vode. Ohišje ventila oz. Varnostne naprave, kl je namešeena na cevi, vsebule električne dele.

Zeto je ne smete potopiti v vodo. V primeru, da se ta škatla iz kakršnegakoli razloga poškoduje, nemudama izkioplite aparat iz električnega omrežja.

YU AQUASTOP - Заштита пред поплавом

Овај безбедносни систем ваш стан од штете коју може да узркоује вода. У случају квара на водоводној цеви или у случају прекида се овода воде.

Кулиште вентиа односно безбедносне направе, монтиране на цеви, саджи електричне делове. Зато несмете да је потапњате у воду. Ус лучају да се кутија из било ког разлога оштети, одмах искњучите апарат из електричне мреже.

MK AQUASTOP - Заштита од поплава

Овој заштитен систем по штити вашиот стан од поплава. Во случају на оштетување на доводната цевка или пак ако пропушта систем во машината за миење садови, се прекинува доводот на вода. Кукиштето на вентлюд односно на сигурносната направа која єе наместена на цевката, содржи электрични делови и затов на смеете да ја топите во вода. Ако се случаји од било какви причини кукиштето да се оштети, апаратот веданаш исклучете го од электричната мрежа.

Aquastop

Dieses Wasserschutz-System schutz ihre Wohnung zuverlassing vor Wasserschaden. Bei undichtem Wasserzulaufschlauch oder undichtem Maschinensystem wird jeglicherweiterer Wasserzulauf unterbunden. Der Ventilkosten am Wasserstop Schlauch beinhaltet elektrisch gesteuerte Bautelle. Er darf deshalb nicht in Wasser getaucht werden. Sollte das Ventilkastengehause beschadigt sein, ist unbedingt der Netzstecker aus zu ziehen.

Palliers de sécurité pour empecher les fuites

La système est doté de sept paliere de sécurité pour éviter les fuites d'eau et protège ainsi votre logement contre d'eventuels dégats matériels. Si le tuyau d'arrivée d'eau n'est pas étanche ou si la machine fait, ce dispositif arrete l'écoulement d'eau. Le boîtier de séculité qui contrôle l'arrivée d'eau est situé sur le tuyau et contient des parties électriques. Il ne faut donc pas le tremper dans l'eau. S'il est endommagé pour une raison quelconque, débranchez immédiatement l'appareil en retirant la prise.

Dispositivo di bloccaggio dell'acqua

Il tubo di carico dell'acqua è provvisto di un dispositivo di sicurezza che blocca l'afflusso dell'acqua qualora il tubo di carico si deteriori. Questo fatto viene segnalato dall'apparizione di una tecca rosse nella finestrella "A". In questo caso, il tubo di carico acqua dovrà essere necessariamente sostituito.

Water-stop system

The water-stop device protects against water damages caused by leaks on the hose which could develop due to natural ageing of the hose. In the water-stop system the leaking water fills the corrugated hose and activates a stop valve which cuts off the water supply to the machine.

This fault is shown by a red sector on the window "A".

Should this occur, please refer to your Service Agent.

Dispositif de blocage de l'eau

Le tuyau d'alimentation est équipé d'un dispositif de blocage d'eau. Dans le cas où le tuyau intérieur devrait se détériorer à cause d'une usure naturelle, ce dispositif bloquera l'entrée d'eau à l'apparell. Cet inconvenient est signalé par l'apparition d'un secteur rouge dans la petite fenêtre "A".

Dans ce cas fermez le robinet d'eau et remplacé le tuyau.

Wasserstop-System

Der Wasserzulaufschlauch ist mit einem Wasserstop-System ausgestattet. Sollte der Innenschlauch durch natürliche Alterung beschädigt werden, so blockiert das System die Wasserzufuhr zum Gerät. Die Störung wird durch die Erscheinung einer roten Markierung in Fensterchen "A" angezeigt. In diesem Fall muß der Wasserhahn geschlossen und der Schlauch ersetzt werden.

Waterstop-system

De watertoevoerslang is meet een "waterstop-systeem" uitgerust.

Zou, door natuurlijke veroudering, de binnenslang lek raken, dan blakkeert het systaem de watergevoer. Het optreden van deze storing kunt u zien aan rode sektor in het vensterje "A". Sluit de waterkraan en vevang de stang in z'n geheel tegen een nieuwe.

Dispositivo de bloqueo del agua

El tubo de carga del agua se encuentra provisto de un dispositivo de seguridad que bloquea el flujo del agua cuando el tubo de carga se deteriora. En este caso, se observara un señal una mancha roja en la ventanilla "A" y será necesario sostituir el tubo de carga del agua.
