DAR 0355 - Högtryckstvätt Wassermann - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Modell	DAR 0355 (YLQ6380G-170B)
Effekt	2500 W
Ljudeffektnivå	86 dB(A)
Driftstemperaturområde	0°C till +40°C
Max inloppsvattentemperatur	40°C
Max vattentryck	7,0 bar (0,7 MPa)
Minsta slangdiameter	13 mm (1/2 tum)
Vattenanslutning	Honkoppling, inte för dricksvattenledningar
Munstyckstyp	Justerbar från punktstråle till spridare
Användning av rengöringsmedel	Kompatibel med rekommenderade rengöringsmedel
Säkerhetsanordningar	Avlastningsventil, säkerhetsspärr på pistol, temperatursensor
Elektriskt skydd	Jordfelsbrytare rekommenderas (30 mA / 30 ms)
Strömkabel	Med jordning, måste använda vattentät förlängningssladd om nödvändigt
Underhåll	Rensa sug- och rengöringsmedelsfilter var 50:e timme
Vinterförvaring	Spola med frostskyddsmedel; spola sedan med vatten före återanvändning
Garanti	6 månader från inköpsdatum

Vanliga frågor - DAR 0355 Wassermann

Hur startar jag högtryckstvätten?

Se till att vattentillförseln är ansluten och påslagen. Anslut maskinen till ett jordat uttag. Lås upp pistolens avtryckare, tryck in den för att släppa ut luft, tryck sedan på ON/OFF-knappen.

Vilken typ av vatten kan jag använda?

Använd endast rent, kallt eller ljummet vatten upp till 40°C. Använd inte smutsigt, sandigt eller kemiskt förorenat vatten. Maskinen är inte lämplig för anslutning till dricksvattenledningar.

Kan jag använda rengöringsmedel med denna tvätt?

Ja, använd endast rengöringsmedel som rekommenderas av tillverkaren. Applicera med spridarstråle på torra ytor, låt verka i 1-2 minuter, skölj sedan nedifrån och upp. Låt inte rengöringsmedlet torka.

Hur förvarar jag maskinen på vintern?

Stäng av vattentillförseln, avtryck på pistolen för att släppa trycket. Koppla bort slangar och stickkontakt. Spola systemet med icke-korrosivt frostskyddsmedel. Före återanvändning, spola noggrant med rent vatten för att undvika skador på lacken.

Varför fluktuerar trycket?

Möjliga orsaker: luft i inloppsslangen, smutsiga eller slitna ventiler, igensatt munstycke eller filter, eller knäckt slang. Kontrollera anslutningar, rengör munstycke och filter, se till att matarslangen har minst 1/2 tums diameter.

Vilka säkerhetsåtgärder bör jag följa?

Rikta aldrig strålen mot människor, djur eller elektrisk utrustning. Bär skyddskläder. Använd inte inom räckhåll för andra utan skydd. Koppla bort strömmen före underhåll. Använd endast originalreservdelar.

Hur rengör jag munstycket?

Stäng av tvätten och koppla bort strömmen. Ta bort munstycket och använd en liten tråd eller nål för att ta bort skräp. Sätt tillbaka ordentligt. Justera inte munstycket medan avtryckaren är nedtryckt.

Vad gör temperatursensorn?

Om motorn överhettas stänger temperatursensorn automatiskt av maskinen. Låt den svalna i minst 5 minuter innan du startar om. Kontrollera om munstycket är blockerat eller vattenflödet är begränsat.

Kan jag använda en förlängningssladd?

Ja, men den måste vara vattentät och ha korrekt jordning. Rulla ut sladden helt för att förhindra överhettning. Använd en sladd klassad för apparatens effekt (2500W).

Hur gör jag mig av med produkten?

Släng inte med hushållsavfall. Lämna den på en lämplig återvinningscentral. Följ lokala föreskrifter för elektronikavfall. Mer info på www.serty.fi.

BRUKSANVISNING DAR 0355 Wassermann

VAROITUS! SÄHKÖISKUN VAARA

Modell nr.	DAR0355(YLQ6380G-170B)
Märkspänning:	230 V~, 50 Hz
Tillförd effekt:	2500 W
Skyddsklass	I
Kappslingsklass:	IPX5
Märktryck:	130 bar (13 MPa)
Max tryck:	170 bar (17 MPa)
Märkflöde:	7,3 l/minut
Omgivningstemperatur:	0-40°C
Max ingångstryck:	7,0 bar (0,7 MPa)
Ljudtrycksnivå:	LpA=77 dB(A)KPA=3 dB
Ljudeffektnivå:	LwA=86 dB (A)
Vibrationsemissionsvärde	oh=1,8 m/s^2 K_oh=0,05 m/s^2
Vikt:	24kg/22kg

2. SYMBOLER SOM MARKERAR ANVISNINGAR

Vissa av följande symboler kan vara använda på denna produkt. Var god studera dem och lär deras innebör för säkert handhavande.

SYMBOL	BESKRIVNING	FÖRKLARING
	Läs anvisningen	Innan du startar din högtryckstvätt första gången måste du läsa denna bruksanvisning noga. Spara bruksanvisningen för framtida konsultation.
	Säkerhetsvarning	Säkerhetsanvisningar som markeras med denna symbol måste unnmärksammas för att förhindra parsonskador.

DAR0355

	Ljudeffektnivå	Ljudeffektnivån är 86 dB(A).
	Risk för elchock	Risk för elchock.
		Maskinen är inte lämpad för anslutning till dricksvattenledningen.

Följande varningsord anger risknivåerna i samband med användning av denna produkt.

SYMBOL	VARNINGSORD	INNEBÖRD
	FARA	Markerar en omedelbar riskfylld situation som, om den inte undviks, kommer att leda till dödsfall.
	WARNING	Markerar en möjlig risk som, om den inte undviks, kan medföra dödsfall eller svår personskada.
	OBSERVERA	Markerar en möjlig risk som, om den inte undviks, kan medföra lätta eller moderata personskador.
	OBSERVERA	(Utan varningstecken) Markerar en situation som kan förorsaka skada på egendom.

3. VIKTIGA SÄKERHETSANVISNINGAR

WARNING!

Denna apparat är inte avsedd för användning av barn eller andra personer utan hjälp eller övervakning om deras fysiska, sensoriska eller mentala kapacitet hindrar dem från att använda den på ett säkert sätt. Barn ska hållas under uppsikt för att säkerställa att de inte leker med apparaten.

DAR0355

• WARNING: Vattenstrålar med högt tryck kan vid missbruk vara farliga. Strålen får inte riktas mot personer, spänningsförande elektrisk utrustning eller själva apparaten.
• Rikta inte strålen mot dig själv eller andra personer med avsikt att rengöra kläder eller fotbeklädnad.
• RISK FÖR EXPLOSION – Spruta inte lättantändliga vätskor.
• Frånskilj elkraftförsörjningen innan underhållsåtgärder påbörjas.
• Högtryckstvättar får inte användas av barn eller icke utbildad personal.
• För att säkerställa apparatens säkerhet ska endast originaldelar från tillverkaren eller av denne godkända delar användas.
• WARNING: Vatten som strömmat genom backflödesventiler anses inte vara drickbart.
• WARNING: Maskinen ska kopplas bort från elkraftkällan genom att dra stickkontakten ur vägguttaget vid rengöring eller underhåll liksom vid utbyte av delar.
• WARNING: Högtrycksslangar, armaturer och kopplingar är viktliga för apparatens säkerhet. Använd endast av tillverkaren rekommenderade slangar, armaturer och kopplingar.
• Använd inte apparaten om en nätsladd eller viktig del är skadad, t.ex. säkerhetsanordningar, högtrycksslangar, pistolens avtryckare.
• WARNING: Vid användning av förlängningssladd måste dess stickkontakt och uttag vara av vattentät konstruktion.
• VARNING: Bristfälliga förlängningssladdar kan vara farliga.
• Denna högtryckstvätt får inte användas i temperaturer under 0°C.

WARNING!

- Sladdar på trumma ska alltid lindas av helt för att förhindra överhettning. - Vid användning av förlängningssladd måste dess stickkontakt och uttag vara av vattentät konstruktion.

- Bristfälliga förlängningssladdar kan vara farliga.

- Förlängningssladden ska ha följande ledararea för de olika längderna.

1.0 mm ^2 max 12.5 m

WARNING! RISK FÖR ELCHOCK

Felaktig anslutning av utrustningens skyddsjordledare kan medföra risk för elchock. Rådgör med en kvalificerad elektriker eller serviceperson om du är osäker om vägguttaget är korrekt jordat. Modifera INTE den medföljande stickkontakten för att anpassa den till ett vägguttag. Låt en kvalificerad elektriker installera ett passande vägguttag.

ANSLUTNING TILL ELKRAFTFÖRSÖRJNINGEN

Följande ska uppmärksammas när högtryckstvätten ansluts till den elektriska installationen:

• Den elektriska installationen ska utföras av en certifierad elektriker.
• Vi rekommenderar att elkraftförsörjningen till denna apparat sker via en jordfelsbrytare som bryter kraftförsörjningen om läckströmmen till jord överstiger 30 mA i 30 ms.

VIKTIGT! Använd endast vatten utan föroreningar.

Om risk finns för att sand kan medfölja inloppsvatten (t.ex. från egen källa) ska ett extra filter monteras.

SÄKERHETSANORDNINGAR

- Avlastningsventilen kan sänka trycket om det överstiger förinställda värden. Sprutpistolen är försedd med en läsanordning. När spärrhaken är aktiverad kan pistolen inte användas.

TEMPERATURSENSOR

En temperatursensor skyddar motorn från överbelastning. Maskinen kommer att återstarta efter några minuter när temperatursensom har kallnat.

5. PRODUKTBESKRIVNING

SYFTE

- Högtryckstvätten är avsedd för rengöring av fordon, maskiner, byggnader, fasader, mm. inom den privala seklorn.

TILLÄMPNINGSOMRÅDEN

• Använd under inga omständigheter maskinen i potentiellt explosiva områden!
• Omgivningstemperaturen måste vara mellan 0 och +40°C.
• Maskinen består av en enhet med en pump vilken är innesluten i en stötabsorberande käpa. Maskinen levereras med ett spolrör för optimal arbetsställning och ett halkfritt handtag vars form och utförande överensstämmer med tillämpliga bestämmelser.
• Täck inte över eller modifiera spolröret eller munstycket på något sätt.
• Högtryckstvätten är konstruerad för användning med kallt eller ljummet vatten (högst 60°C). Högre temperaturer kan skada pumpen.
• Använd inte vatten som är smutsigt eller innehåller partiklar eller kemiska produkter eftersom dessa kan påverka driften och avkorta maskinens livslängd.
• Tillbehör för användning med skumrengöringsmedel och sandblästring kan användas.

6. MONTERING

• Placera högtryckstvätten så NÄRA vattenförsörjningen som möjligt.
• Maskinen måste stå på säkert och stabilt underlag som visas. FIG.3.
• Montera spolröret på pistolen, och vrid det tills de två delarna är helt låsta FIG. 4.
• Anslut pistolen på högtrycksslangen FIG. 5.
• Anslut högtrycksslangen vid vattenutloppet på maskinen FIG. 6.
• Anslut vattenförsörjningsslangen vid honkopplingen FIG. 7, och anslut den till maskinens vatteninlopp. Försörjningsslangens inre diameter måste vara minst 13 mm (½") och vara armerad. Vattenförsörjningens kapacitet måste vara minst lika stor som maskinens leveranskapacitet.

- OBSERVERA: Maskinen är inte lämpad för anslutning till dricksvattenledningen (FIG. 14).

WARNING

Vattnets temperatur vid inloppen får inte överstiga 40°C. Vattentrycket får inte överstiga 7,0 bar (0,7 MPa).

OBSERVERA

DAR0355

KORREKT ANVÄNDNING AV STANDARDTILLBEHÖR

• Högtryckstvätten är försedd med ett justerbart munstycke.
• Strålen kan justeras från penna till solfjäder FIG. 10.

WARNING: JUSTERA INTE MUNSTYCKET NÄR AVTRYCKAREN ÄR INTRYCKT.

REKOMMENDERAD RENGÖRINGSPROCEDURE

• Lös smutsen genom att anbringa rengöringsmedel på den torra ytan med solfjäderstrålen. Arbeta nerifrån och uppåt på vertikala ytor. Låt rengöringsmedlet verka i ett par minuter, men låt det inte torka. Rengör ytan med högtrycksstrålen. Arbeta nerifrån och uppåt.
• Undvik att spolvattnet finner på icke önskvärda ytor.

FÖRVARING (FIG 11 - FIG 13)

• Stäng av maskinen.
• Stäng vattenförsörjningens kran.
• Kvarvarande rengöringsmedel ska avlägsnas från tanken.
• Utjämna kvarstående tryck genom att trycka in avtryckaren till vatten inte lägre kommer ut ur spolrörets munstycket.
• Aktivera avtryckarspärren.
• Dra stickkontakten ur vägguttaget.
• Kör högtryckstvätten med en icke korrosivt/icke toxiskt frostskyddsvätska före vinterförvaring.

VARNING: SPOLA GENOM ENHETEN HELT MED RENT VATTEN FÖRE ÅTERANVÄNDNING. FROSTSKYDDSVÄTSKA KAN SKADA FÄRG VARFÖR DU MÅSTE SÄKERSTÄLLA ATT FORSTSKYDDSVÄTSKA INTE FINNS KVAR I SYSTEMET INNAN MASKINEN ÅTER ANVÄNDS.

8. UNDERHÅLL

OBSERVERA

Dra stickkontakten ur vägguttaget innan arbete på maskinen påbörjas.

- För att cäkeretälla nodes præstande eks eun, och rannörinnemordalefiltran kontrollaræ och rannöræ after

9. FELSÖKNING

Frånskilj elkraftförsörjningen innan underhållsåtgärder eller funktionskontroll påbörjas.

Du bör, för att undvika onödiga besvikelser, kontrollera följande innan du kontaktar serviceorganisationen:

PROBLEM	ORSAK	REKOMMENDERAD ÅTGÄRD
Maskinen startar inte	Maskinen är inte ansluten till kraftförsörjningenDefekt vägguttagSäkringen har löst utDefekt förlängningssladd	Anslut maskinenProva i ett annat uttag.Byt ut säkringen. Stäng av andra maskiner.Prova utan förlängningssladd.
Trycket fluktuerar	Pumpen suger luftSmutsiga, slitna eller fastnade ventilerPumpens tätningar är slitna	Kontrollera att slangar och kopplingar är lufttäta.Rengör och byt eller kontakta distributörenRengör och byt eller kontakta distributören
Maskinen stannar	Säkringen har löst utFel nätpänningTemperatursensorn är aktiveradDelvis blockerat munstycket	Byt ut säkringen. Stäng av andra maskiner.Kontrollera att nätpänningen överensstämmer med typskylten.Låt maskinen kallna i 5 minuter.Rengör munstycket
Säkringen löser ut	För litet amperetal	Byt säkring till ett högre amperetal än maskinens strömförbrukning.Prova utan förlängningssladd.
Maskinen arbetar stötvis	Luft i inloppsslangenOtillräcklig vattenförsörjningDelvis blockerat munstycketBlockerat vattenfilterVeck på slangen	Kör maskinen med avtryckaren intryckt till normalt arbetstryck erhålls.Kontrollera att vattenförsörjningen uppfyller specifikationernaNB! Undvik långa, smala slangar (min 12 ")Rengör munstycketRengör filtret

DAR0355

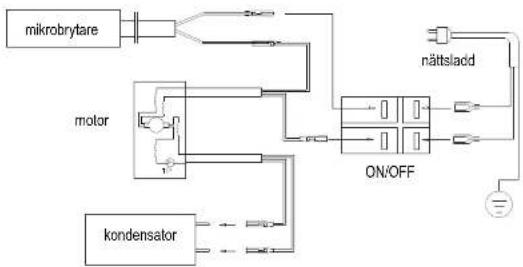

10. KRETSSCHEMA

SPARA DESSA ANVISNINGAR

MILJÖVÅRD

Följa lokala anvisningar om avfallsservice med förpackning. Gamla apparater måste lämnas till separat insamling för el-avfall. Tilläggsuppgifter: www.serty.fi

GARANTI

Produkten har 6 mänaders garanti, från inköpsdagen.

Garantin gäller alla fabrikations- och materialfel.

Importör ansvarar för korrigering av delar eller produkten om de konstateras vara felaktiga.

Kassakvitto, leveranslista, köpfaktura eller garantibevis skall uppvisas vid garantianspråk.

Returvaran skall vara komplett, försedd med redogörelse av funktionsfelet.

Garantin omfattar inte frakt- och transportskador, skador som har orsakats av normal slitage, överbelastning eller osakkunnigt handhavande, eller indirekt skador. Garantin slutas om maskinen har öppnats, delar byts ut, reparerants eller förändrats.

1. TECHNICAL DATA

Model. No	DAR0355 (YLO6380G-170B)
Rated voltage:	230 V~, 50Hz
Rated input power:	2500W
Protection class	I
Degree of protection:	IPX5
Rated pressure:	130 bar (13MPa)
Max. pressure:	170 bar (17MPa)
Rated flow:	7.3 l/min
Rated temperature:	0-40 °C
Max. inlet pressure:	7,0 bar (0.7MPa)
Sound pressure level:	LpA=77 dB(A)KPA=3dB
Sound power level:	LwA=86dB (A)
Vibration value	ah = 1.8 m/s^2 K_ch = 0.05 m/s^2
Weight:	24kg/22kg

2. SYMBOLS USED TO MARK INSTRUCTIONS
