BRUKSANVISNING 31-224 Biltema

För att undvika kortslutningar i elsystemet som kan orsaka skador på produkten och/eller fordonet ska följande åtgärder vidtas. Koppla bort batterikabeln från bilbatteriets minus (-) pol innan monteringen/inkopplingen påbörjas. Inkopplingen bör utföras av person som har baskunskaper i fordonselektronik. Kontrollera att fordonets elektronik fungerar som den ska, både före och efter monteringen/inkopplingen.

TEKNISKA DATA

Uteffekt, max: .....550 W

Uteffekt, RMS: 150 W

THD: ....<0,4%

Signal/brusförhållande: .....>90 dB

Frekvensomfång: .....20–150 Hz

Ingångskänslighet, lågnivå: . . . 1,0–9,0 V

Ingångskänslighet, högnivå: . . .0,1–6,0 V

Lågpassfi Iter: .....50–150 Hz

Bass Boost: 0-18 dB

Mått: 360 x 250 x 78 mm

Vikt: 5,3 kg

SÄKERHETSFÖRESKRIFTER

1. Läs alltid bruksanvisningen före användning.
2. Produkten får bara användas enligt anvisningarna i manualen.
3. Produkten får inte modifi eras eller byggas om.
4. Utsätt aldrig produkten för regn, vatten, solljus eller stark hetta.

KNAPPAR, ANSLUTNINGAR OCH FUNKTIONER

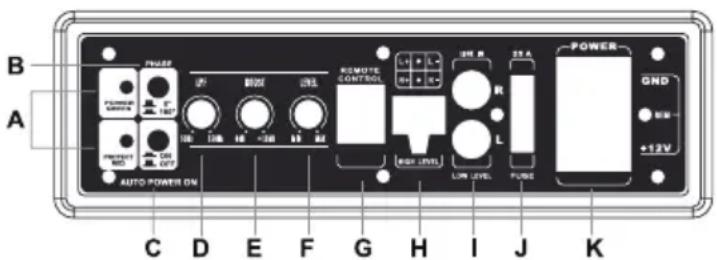

B A POWER POWER CONTROL AUTO POWER ON C D E F G H I J K 200 160 180 200 220 R/W R L LOW LEVEL PULSE GND +12V

A Power - Lyser grönt vid normal användning. Protect – Lyser rött om någon skyddsfunktion är aktiverad
B Faskontroll – kompenserar för tidsförskjutning i ljudsystemet. Kan uppstå t.ex. om subwoofern monteras långt bak i bilen.

C Vid anslutning till högnivåingång. När knappen är i läge ON aktiveras subwoofern automatiskt då den får signal. Subwoofern stängs när ingen signal fi nns. OFF innebär att den startas och stängs av manuellt.

OBS: Remote utgången på bilstereon måste anslutas till Remote ingången på subwoofern.

D LPF (Lågpassfi Iter) – Subwoofern återger ljud som ligger under angivet värde, 50–150 Hz.

OBS: Toleransen är ±20 %. Rekommenderat värde är 80-100 Hz.

E BOOST – Ökar volymen i basfrekvenserna, 0–18 dB.

F LEVEL – Används för att justera effekten. Re-kommenderad grundinställning är 50% (mitten). Justera i små steg (10%) med- eller moturs för att minska/öka för att få önskad nivå.

G REMOTE – anslutning av medföljande nivåkontroll.

H Högnivåingång – används om bilstereon inte har lågnivåutgång.

I Lågnivåingång – rekommenderad anslutning.

J Säkring, 25 A

K Spänningsmatning. GND – Joranslutning. REM – remote från bilstereon, +12 V.

MONTERING

• Koppla bort kabeln från bilbatteriets minuspol innan montering av subwoofern påbörjas.
• Välj en lämplig plats där subwoofern ska monteras. Se till att luft kan cirkulera runt produkten.
• Kontrollera att ingenting i bilen, elkablar, bränsleledningar etc, kan bli skadat då hål borras för montering.
• Montera subwoofern ordentligt så att den inten kan röra sig och skadas eller orsaka skada t.ex vid en häftig inbromsning.

• Se till att kablar monteras så att de inte är oskyddade, ligger mot vassa hörn eller kläms.

• Skruva fast de tre medföljande monteringsblecken på subwoofern.

• Borra hål för de tre monteringsblecken på vald monteringsplats.
• Skruva fast med medföljande skruvar.

ANSLUT VIA LÅGNIVÅINGÅNG

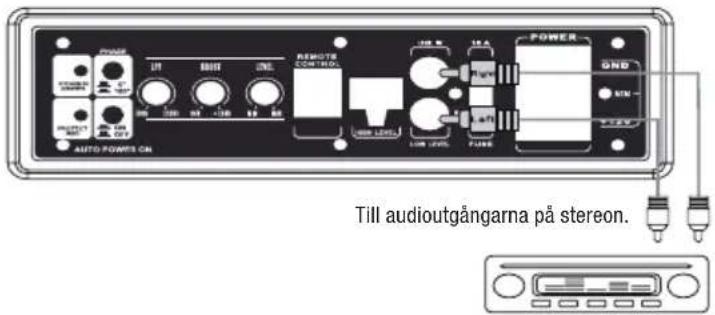

Anslut en RCA kabel som är lagom längd och av god kvalitet mellan RCA-ingången på subwoofern och RCA-utgången på bilstereon.

OBS: Använd antingen hög- eller lågnivåanslutning – ALDRIG båda samtidigt.

AUTO POWRS ON UH 100 40 100 60 80 REMOTE CONTROL 30 A 10 A POWER DND MIN M25A Till audioutgångarna på stereon.

ANSLUT VIA HÖGNIVÅINGÅNG

Används om bilstereon saknar lågnivåutgång.

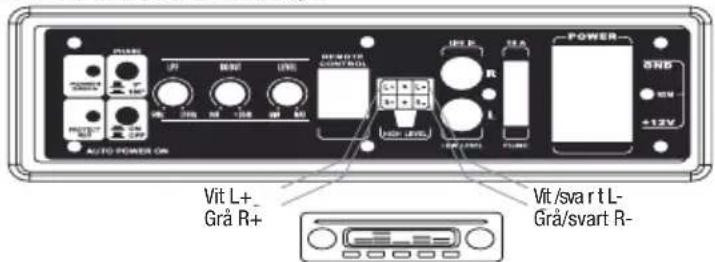

Koppla högtalarkablarna från bilstereon till subwoofern enligt fi guren nedan.

OBS: Använd antingen hög- eller lågnivåanslutning – ALDRIG båda samtidigt.

AUTO POWER ON Vit L+ Grå R+ Vit /svart L- Grå/svart R-

Till högtalarutgångarna på stereon.

ANSLUT EXTERN NIVÅKONTROLL

Montera nivåkontrollen på ett säkert och lättåtkomligt ställe så att den inte inverkar negativt på trafi ksäkerheten.

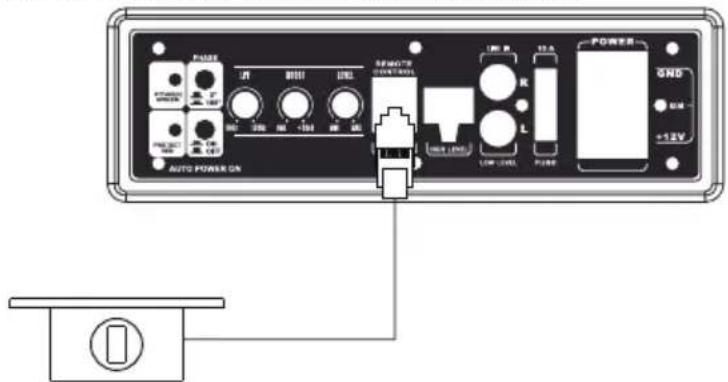

Anslut kabeln till REMOTE på subwoofern.

PULSE J/T BRIU DRL REFRANT POWER/INTEL AUTO POWER ON LPG P 10 A K L LOW LEVEL PURE POWER OUT +12V

Till högtalarutgångarna på bilstereo eller signal processor.

GND – Jord. Anslut en jordkabel från GND på sub-woofern till närmaste punkt på bilens chassi. Kabeln bör vara så kort som möjligt, max 100 cm lång och kabelarean minst 8 mm ^2 . Skrapa bort färg och använd taggbricka för god kontakt. Skydda anslutningen med fett eller färg. Är jordningen inte ordentlig kan ett vinande ljud höras från högtalaren.

REM – Anslut en kabel från REM på subwoofern till REM-utgången på bilstereon. Använd kabel med kabelarea på minst 1,3 mm ^2 . Förstärkaren startar då automatiskt när bilstereon startas.

+12 V – Anslut en kabel med arean 1,3 mm ^2 till +12 V på subwoofern. Dra fram kabeln till bilbatteriet och anslut där en tom säkringshållare.

OBS Avståndet mellan säkringshållaren och batteriet bör inte vara mer än 30 cm.

Vrid ner volymen på bilstereon till 0. Vrid ner nivåkontrollen på subwoofern till min.

Sätt i en säkring i säkringshållaren vid bilbatteriet.

Koppla tillbaka bilens minuskabel till batteriet.

AUTO POWER ON JORDNING till chassi Säkring Batteri

OBS: I denna installation är omkopplaren Auto Turn On i läge ON.

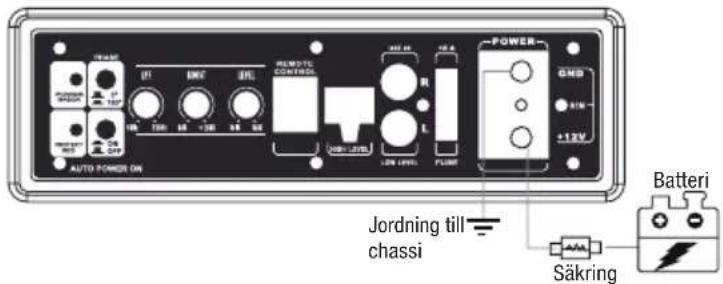

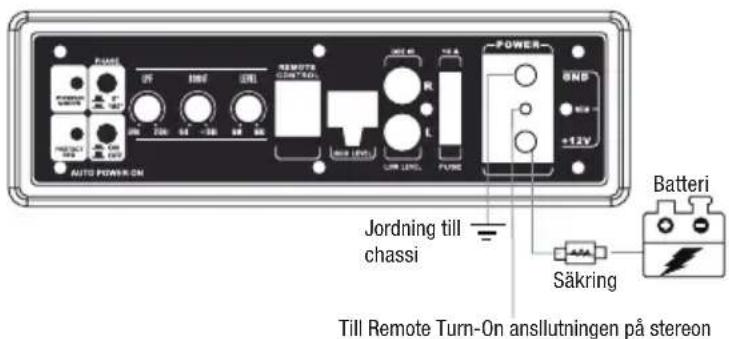

AUTO POWER ON OFF 100% 200% 300% 400% 500% 600% 700% 800% JORDNING TILL CHASSI Till Remote Turn-On anslutningen på stereon POWER SÄKRING Batteri

OBS: I denna installation är omkopplaren Auto Turn On i läge OFF.

STÄLL IN INGÅNGSSIGNAL

För att subwoofern ska kunna användas till bilstereo med olika signalnivåer kan ingångssignalen ställas in.

1. Starta bilstereon och subwoofern.
2. Sätt bas/diskant inställningen till 0.
3. Spela upp musik och höj volymen på bilstereon till ca. 34 av max volym.
4. Vrid upp nivåkontrollen på subwoofern tills ljudni-vån känns bra.

OBS: nivåkontrollen är inte samma sak som en volymkontroll. Den används för att justera ingångssignalen från bilstereon till subwoofern.

1. Justera Lågpassfi Iter (LPF), Bass Boost (BOOST) och faskontroll enligt önskemål.

FELSÖKNING

Subwoofern startar inte

• Kontrollera att spänning kommer fram till enheten.
• Kontrollera alla säkringar.
• Kontrollera jordanslutningen
• Kontrollera REM-anslutningen på
• Kontrollera att Protection LED inte lyser.

Protection LED lyser vid uppstart.

• Kontrollera för ev. kortslutning på högtalarkablarna.
• Ta bort högtalarkablarna och återställ förstärkaren. Lyser skyddsdioden fortfarande är förstärkaren felaktig.

Ingen utgångssignal

• Kontrollera alla säkringar.
• Kontrollera jordanslutningen.
• Kontrollera REM-anslutningen på
• Kontrollera att RCA kablarna är anslutna till rätt ingångar.
• Kontrollera högtalarkablaget.

Låg utgångssignal

• Återställ nivåkontrollen.
• Kontrollera inställning av frekvensfi Iter.

Motorstörningar i högtalarna

• Kontrollera att RCA-kablarna är av god kvalitet och är hela.
• Kontrollera att RCA-kablarna mellan stereo och slutsteg ine är dragna längs med spänningskabeln.
• Kontrollera att jordning är korrekt gjord.

Förvrängt ljud

• Kontrolleaa att ingångsnivåkontrollen är inställd så att den motsvarar signalens nivå på huvudenheten.
• Försök alltid att ställa in ingångsnivån så lågt som möjligt.
• Kontrollera att alla fi Iter-frekvenser är rätt inställda.
• Kontrollera högtalarkablaget.
• Slutsteget blir mycket varmt

Kontrollera att impedansvärdet.

- Se till att det fi nns tillräcklig luftcirkulation runt slutsteget.

ELAVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett in-samlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
