BRUKSANVISNING 46-3194 Biltema

Denna manual ska läsas före montering och användning, och ska sparas för framtida bruk. Var särskilt uppmärksam på säkerhetsföreskrifterna och varningar.

2. TEKNISKA DATA

• Spänning: 230 V AC.
  • Ljusfl öde: 900 lumen (10 W).
  • Färgtemperatur: 4000 K.
• Kapslingsklass: IP44.
• Skyddsklass: I
• Effektfaktor: 0,5
• Arbetstemperatur: -20 °C - +40 °C.
  • Kabel: 1,7 m H05RN-F
  • Mått: 113 x 85 x 82 mm.
  • LED-dioderna är ej utbytbara.
  • Rörelsevakt (PIR)
  o Detektionsvinkel: 180°.
  o Detektionsavständ: 2-12 m (justerbart).
  o Rörelsehastighet, känslighet: 0,6 – 1,5 m/s.

o Tid för belysning: Från 10±5 sekunder till 7±2 minuter (justerbart).

3. ANVÄNDNINGSOMRÅDE

Denna produkt är avsedd för att ge automatisk, rörelseaktiverad belysning på exempelvis garageuppfarter, entréer, parkeringsplatser och andra platser utom- och inomhus. OBS! LED-ljuskällan är ej utbytbar. Är denna skadad, måste hela armaturen bytas ut.

4. MÄRKNING

Här följer en förklaring av symboler på produkten och förpackningen.

Byt omedelbart ut ett sprucket skyddsglas. Använd endast original skyddsglas.

5. SÄKERHET

WARNING! Läs alltid säkerhetsföreskrifterna före användning.

5.1 Säkerhetsföreskrifter

• Titta aldrig direkt in i ljuskällan.
• Avlägsna aldrig skyddsglaset när lampan är på.

• Trasigt skyddsglas måste bytas direkt. Använd originaldelar.

• Lampan får ej modifi eras.

• Kontrollera att produkten är hel. Använd aldrig produkten om någon del är skadad. Skadad elkabel ska bytas av behörig eltekniker.
• Sänk aldrig ner produkten i vatten eller annan vätska och skölj den inte under rinnande vatten.
• Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

VARNING! Om ovanstående föreskrifter inte efterföljes kan en olycka ske, som i sin tur kan leda till allvarlig person- eller egendomsskada.

5.2 Särskilda risker

Följer man säkerhetsföreskrifterna minimeras risken för skada på person och egendom, men det kan ändå uppstå riskfyllda situationer. Var särskilt uppmärksam på följande:

• Risk för elstöt. Läs alltid säkerhetsföreskrifterna före användning.
• Risk för brännskada. Vidrör inte lampan när den är tänd eftersom den kan bli varm.

6. MONTERING

6.1 Uppackning

WARNING! Förpackningsmaterial kan vara skadligt för barn.

Efter uppackning, ta undan allt emballage och lämna till återvinning. Kontrollera att alla delar medföljer och att de är hela.

WARNING! Använd inte lampan utan skyddsglas.

Skadat skyddsglas måste bytas.

• Montera inte lampan på en plats som är onormalt utsatt för vibrationer.
• Lampan skall monteras på vägg, med den medföljande fästbygeln.

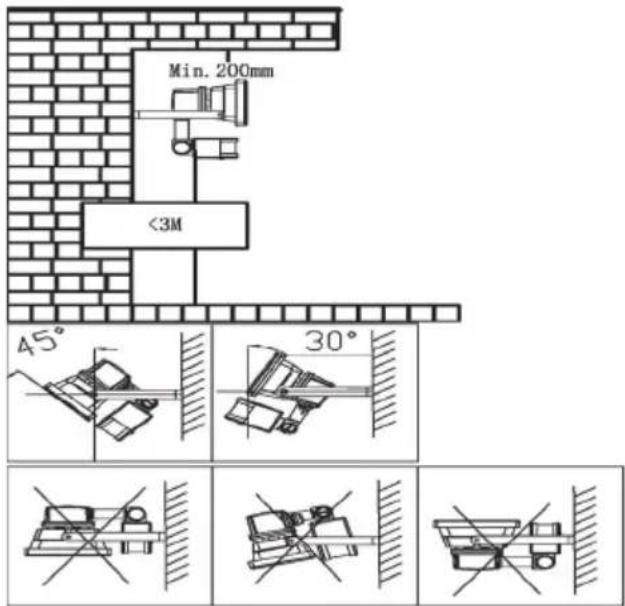

• Lampan ska placeras enligt nedanstående bild (Fig. 1).
• Montera inte lampan högre än 3 meter över marken.

6.3 Montering och inkoppling

1. Lossa fästbygeln från strålkastaren. Markera borrhålen på väggen med fästbygeln som borrmall. Borra hålen och montera skruvplugg. Skruva fast fästbygeln på väggen med lämplig skruv (ingår ej). (Se fi g. 2)

2. Anslut nätsladdens stickkontakt till ett jordat uttag.

7. ANVÄNDNING

7.1 Justering av rörelsedetektor (PIR)

• Lossa justeringsskruven för att vinkla PIR-sensorn upp- och ner.

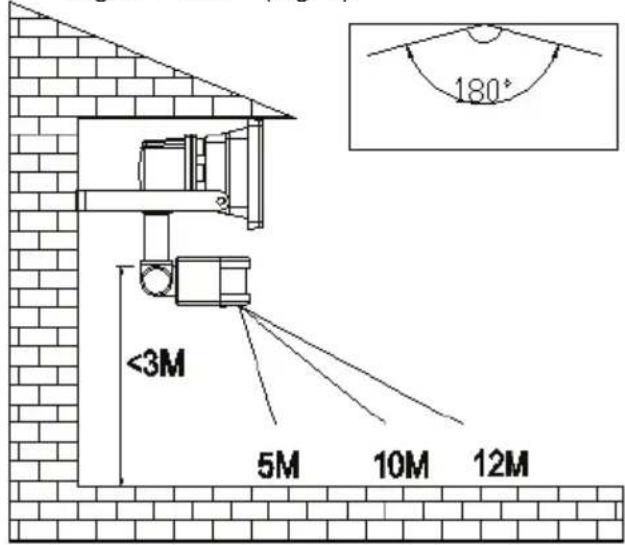

• Du kan ändra valt område för detektorn genom att ändra vinkeln på leden, se Fig. 3.

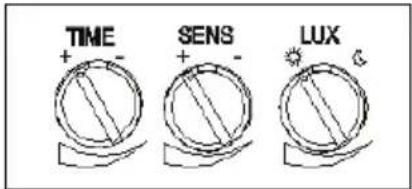

• Styr hur känslig rörelsevakten skall vara genom att justera reglaget märkt med SENS mot an-tingen + eller – (Fig. 4).

Max avstånd detektor: 12 m. Detektorvinkel: 180°.

TIME + - SENS + - LUX

Justeringsskruv

7.2 Justering av ljuskänslighet

• Justera om lampan ska tändas även under dagtid genom att vrida reglaget LUX mot [Solen] eller bara på kvällen genom att vrida mot [måne] (Fig. 4).
• [Solen] indikerar att PIR är inställd på att fungera såväl dagtid som kvällstid. [månen] Innebär att lampan bara tänds när det är mörkt ute.

- Styr tiden för hur länge lampan lyser genom att vrida på reglaget TIME mot + eller – (Fig. 4).

7.4 Gångtest

- Testa området. Du kan utföra ett test och se inom vilket område som rörelsevakten markerar. Ställ in LUX på [solen] och TIME på minimum och gå i det område som du vill ska bevakas.

OBS! Försök aldrig lossa IR-detektorns linsskydd, eftersom detta kommer att skada IR-detektorn, samt medföra att garantin upphör.

8. SKÖTSEL

WARNING! Stäng av strömmen före underhåll.

8.1 Lysdiod (LED)

OBS: Strålkastarens ljuskälla går ej att byta.

8.2 Rengöring

• Torka av produktens utsida med en lätt fuktad trasa.
• Använd inga starka rengöringsmedel.

9. FELSÖKNING

Strålkastaren kan tändas av misstag genom att:

• Ventiler släpper ut ånga eller varmluft, t.ex. från en tvättstuga.
• Motorer från bilar avger värme.
• Buskar eller träd rör sig eller ändrar temperatur.
• Den har monterats under ett tak eller träd.
• Den påverkas av stark elektromagnetisk interferens.

Om strålkastaren inte alls fungerar kan det bero på:

• Att säkringen har löst ut.
• Att den monterats så att rörelserna sker utanför sensors område.

Om sensorn visar reducerad funktion kan det bero

på:

- Att objektet som den borde reagera på har samma, eller nästan samma, temperatur som omgivningen.

10. MILJÖ

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
