BRUKSANVISNING 19-3740 Biltema
Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/
Läs denna bruksanvisning och dess säkerhetsföreskrifter före användning. Var särskilt uppmärksam på följande signalord:
FARA – Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller alvarlig personskada om den inte undviks.
WARNING – Indikerar en risk som sannolikt resulterar i dödsfall eller alvarlig personskada om den inte undviks.
FÖRSIKTIGHET – Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.
Förvara bruksanvisningen på en säker plats. Vid eventuell försäljning ska bruksanvisningen medfölja produkten. Reservation för att bilder och beskrivningar eventuellt inte är identiska med produkten.
2. AVSEDD ANVÄNDNING
Denna lyftvagn ger operatören möjlighet att lyfta, fl ytta och arbeta bekvämt på motorer och andra tunga föremål i enlighet med anvisningarna i denna manual. Lyftvagnen kan användas i verkstäder, garage och industrier.
2.1 Förutsägbar felaktig användning
- Överskriden max vikt.
- Lyft av människor.
- Användning i strid mot bruksanvisningens anvisningar.
3. TEKNISKA DATA
| Artikel 19-3740 | |
| Max last 300 kg | |
| Min höjd 270 mm | |
| Max höjd 760 mm | |
| Plattform 810 x 500 mm | |
| Hjul ∅130 mm | |
| Matta Av gummi | |
4. SÄKERHET
4.1 Märkning
Produkten är märkt med dessa symboler.
| Symbol Betydelse | |
 | VARNING |
 | Använd skyddsskor. |
 | Läs bruksanvisningen före användning. |
 | Klämrisk. Håll händer och fötter borta från området. |
4.2 Säkerhetsföreskrifter
Följs dessa säkerhetsföreskrifter minskar risken för olyckor, emellertid ska operatören även iaktta försiktighet och alltid vara beredd på att oförutsedda och farliga situationer kan uppstå.
- Läs manualen före användning.
- Förbjudet att lyfta människor.
- Använd inte lyftvagnen i våta eller nedbrytande miljöer.
- Överskrid inte max angiven lastvikt.
- Lyftbordet ska stå på en plan yta vid höjning och sänkning av last.
- Håll arbetsområdet fritt från hinder.
- Dra inte tung last över ett golv som är smutsigt eller oljigt.
-
Håll fötterna och händerna borta från klämriskområdet.
-
Vid förflyttning ska lasten säkras.
- Förvara inte lasten obevakad i upphissat läge.
- Lås alltid hjulen med hjullåsen när vagnen inte transporteras.
-
Lyftvagnen får inte modifi eras.
-

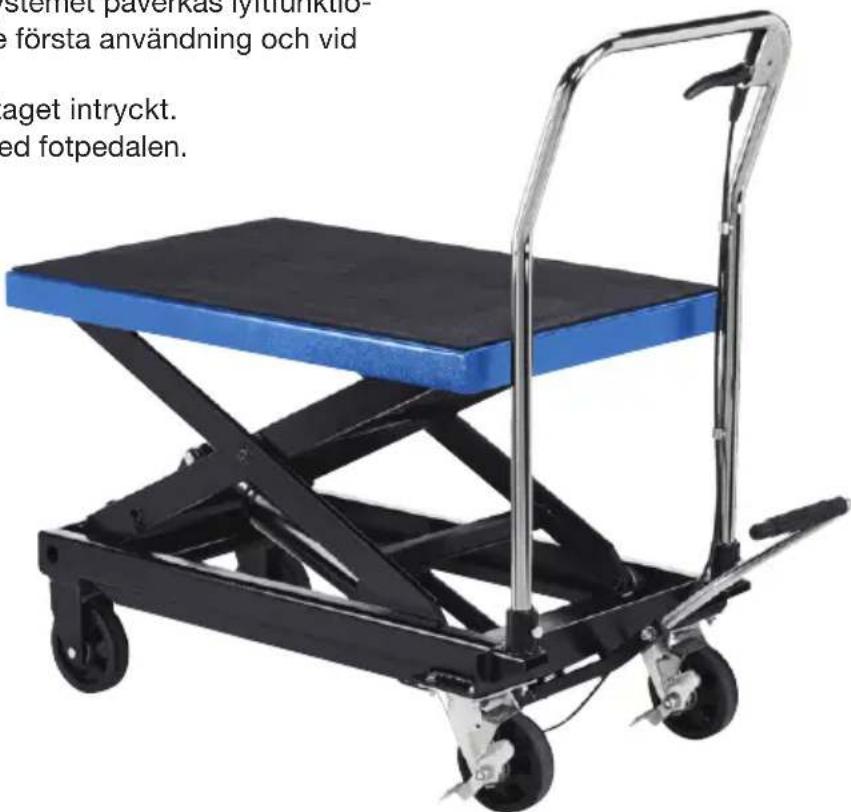

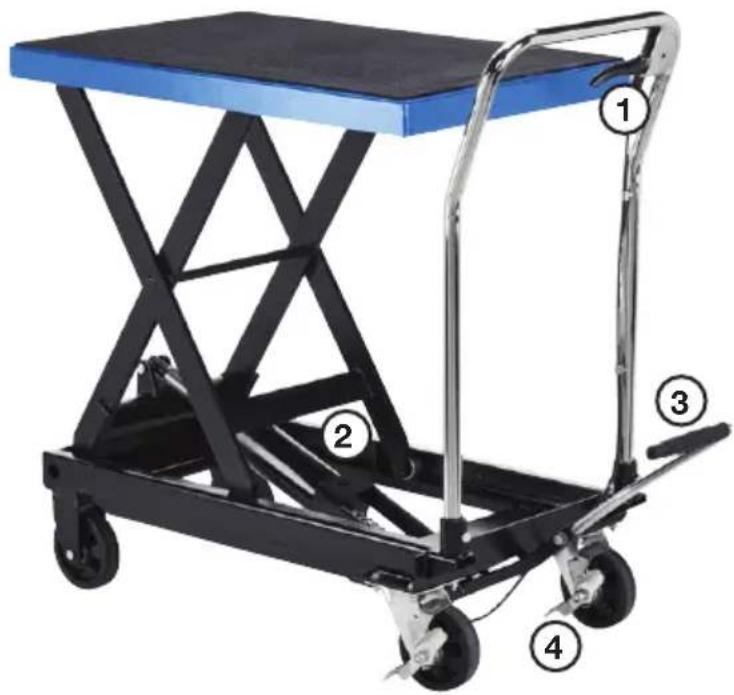

ÖVERSIKTSBILD
- Hangreglage för sänkning
- Hydraulcylinder med oljepåfyllningsplugg/luftventil
- Fotpedal för höjning
- Hjullås
6. MONTERING
OBS! Säkerställ att vajern dras genom alla öglor.

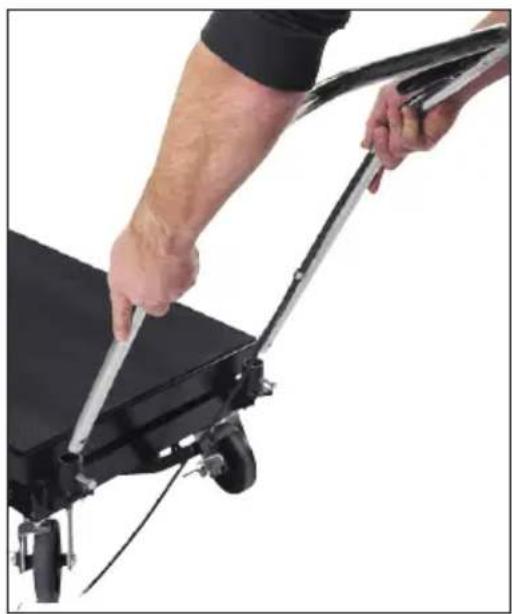

- Montera handtaget med skruvar M8x35.


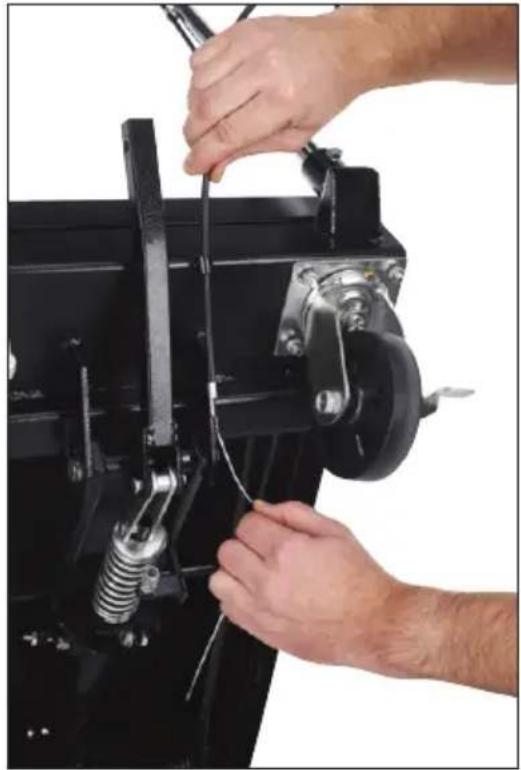

Person using a black cart with a metal rod, no visible text or symbols- Dra vajern genom alla öglor.

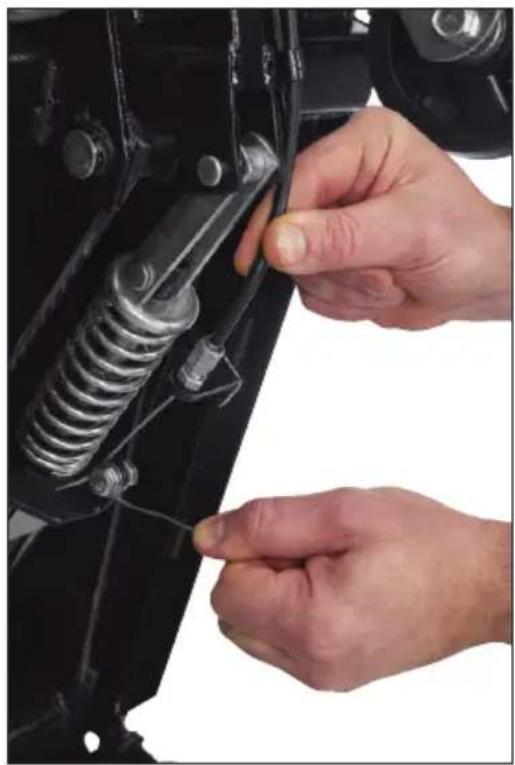

- Dra stålvajern genom justerskruven och runt plåtvinkeln (vajerhöljet ska inte dras genom justerskruven).

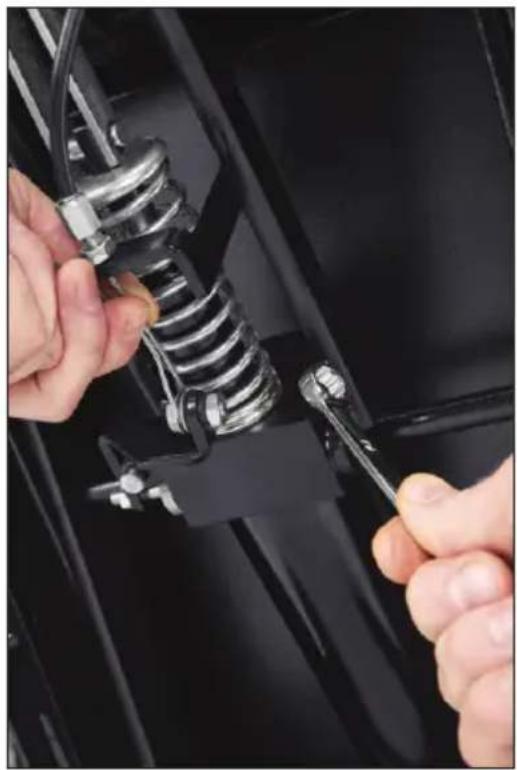

- Spänn fast stålvajern vid plåtvinkeln med bricka och skruv M8x20.

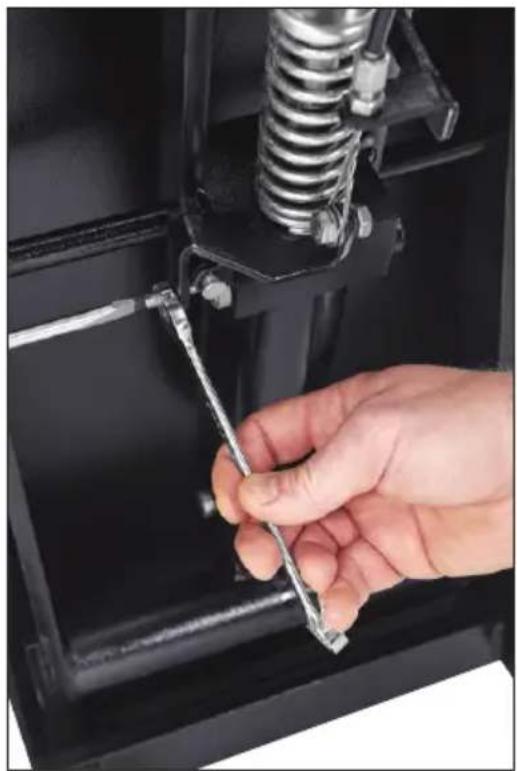

- Justera vajerns spänning och sänkreglagets känslighet med justerskruvarna. Använd skiftnyckel och skruvmejsel.

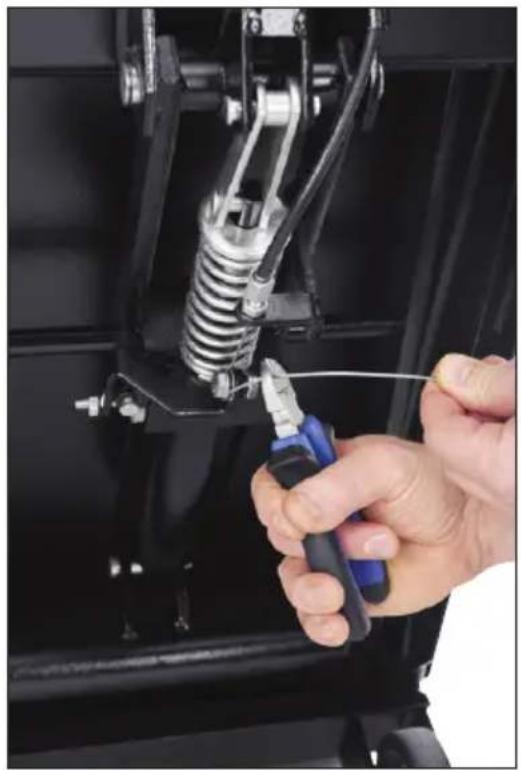

- Kapa eventuellt vajern om den är för lång.
- Före första användning behöver systemet luftas. Se kapitel 8.
- Prova lyftvagnens funktion och bekanta dig med reglagen innan du belastar den med ett tungt föremål.
Öppna ventilen före användning
Vid användning ska ventilen på hydraulcylindern vara öppen, annars kan packningen ta skada och påverka lyftbordets funktion. Stäng ventilen vid förvaring.
Höjning
Pumpa med fotpedalen.
Sänkning
Håll in handreglaget.
Låsa hjulet
På varje länkhjul fi nns hjullås som ska användas vid höjning och sänkning. Trampa på låsets pedal för att bromsa hjulet.
WARNING! Risk för krosskada.
- Lyftbordet ska stå på en plan yta vid höjning och sänkning av last.
• Säkra lasten vid transport.
8. SKÖTSEL
Luftning
Om det kommer luft i systemet påverkas lyftfunktionen. Lufta systemet före första användning och vid behov.
- Håll sänkningshandtaget intryckt.
- Pumpa 10 gånger med fotpedalen.
Vårdpunkter
Vid regelbunden användning ska vårdpunkterna utföras en gång i veckan.
- Smörj länkhjulets smörjnippel med en fettspruta.
- Rengör rörliga delar med rengöringsmedel eller avfettningsmedel.
- Smörj rörliga delar.
- Ta bort eventuella rostangrepp med rostmedel. OBS! Använd inte stålborste eller slipmaterial.
Oljepåfyllning/byte
- Sänk bordet till den lägsta positionen.
- Demontera hydraulcylindern.
- Skruva loss oljepåfyllningsskruven.
- Vid oljebyte, dränera den gamla oljan.
- Håll hydraulcylindern upprätt och fyll på olja till oljehålets nedre kant.
- Sätt tillbaka oljepåfyllningsskruven.
- Utför luftningsproceduren.
OBS! Vid oljebyte rekommenderas Biltemas hydraulolja. Felaktig olja kan skada hydrauliken och därmed orsaka en olycka.
9. FÖRVARING
- Kontrollera att oljepåfyllningsskruven är stängd.
• Rengör lyftvagnen. - Sänk och täck över lyftvagnen och förvara den på en torr och säker plats.
10. AVFALL
Kasserad produkt ska lämnas till återvinning.
