BRUKSANVISNING WI 160 Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången. Spara bruksanvisningen i anslutning till maskinen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar.

Säkerhetssymboler och föreskrifter

Läs bruksanvisningen

Förstå alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer innan du använder produkten.

Risk för UV- och IR-strålning

• Varning! Strålning från ljusbågen kan orsaka ögonskador och/eller bränna huden. Använd alltid godkänd svetshjälm och skyddskläder.
• Titta aldrig på en ljusbåge utan godkända svetsglasögon med ett mörkertal på 10 eller högre.
• Skydda exponerad hud mot strålningen.
• Ögonen på eventuella åskådare eller personer i närheten skall också skyddas från strålningen. Använd skärmar, barriärer och utrusta åskådare med svetshjälm/mask.
• Varna personer i närheten innan du tänder ljusbågen.

Använd skyddshandskar

Använd skyddsskor

Risk för elstöt

- Varning! En elstöt från svetselektroden kan vara dödlig.

• Vidrör inte svetselektroden eller ett metallföremål som är i kontakt med arbetsstycket samtidigt.
• Isolera dig från arbetstycket.
• Anslut jordklämman så nära svetspunkten som möjligt på en väl rengjord punkt med god ledningsförmåga. Dålig jordning är farligt.
• Vid service och reparation skall alltid elkontakten vara avlägsnad från strömuttaget. Reparera eller byt alla skadade kablar innan användning.
• Utsätt inte jordkabeln med jordklämma, svetskabeln med elektrodhållare, strömkällan eller dess elkontakt för väta.

Risk för brand eller explosion

• Varning! Svetsstänk kan orsaka brand eller explosion.
• Svetsa aldrig i närheten av brännbart material. Avlägsna allt material som är inom 10 meter från svetsplatsen. Går det inte att avlägsna täck över materialet med brandsäker filt eller dylikt.
• Gnistor kan antända brandfarligt materialet lång tid efter det att arbetet avslutats. Om brandfara föreligger skall brandvakt vara utplacerad i minst fyra timmar.
• Svetsa inte i behållare eller rör som innehåller eller har innehållit brandfarliga, explosiva eller okända ämnen.
• Svetsa inte bränsletankar, såvida du inte är en kvalificerad svetsare och har rengjort tanken ordentligt och säkerställt att alla ångor är borta.
• Ha inte lättantändliga saker, såsom tändare eller tändstickor, i fickan när du svetsar.
• Jorda arbetsstycket närma svetspunkten och var noga med att jordklämman har god ledningsförbindelse med arbetsstycket. Om så inte är fallet så är det stor risk för gnistbildning.

Risk för giftig rök och gaser

- Varning! Det bildas giftig rök vid svetsning som kan orsaka allvarlig skada eller död. Svetsa enbart i en välventilerad lokal. I mindre lokaler skall rökutsug användas.

• Undvik att andas in rök/gaser som bildas i svetsprocessen.
• Svetsa inte på belagda ytor som innehåller kadmium, zink, kvicksilver eller barium. Då kommer giftiga gaser att bildas som är farliga att inandas.
• Vissa metaller avger giftiga gaser då de upp-hettas, kontrollera med tillverkaren och dess datablad där information och instruktioner skall finnas.
• Svetsa inte i närheten av ämnen som avger giftiga gaser då de upphettas.

•

Risk för starkt magnetiskt fält

• Varning! Det elektromagnetiska fältet kan orsaka problem för personer med pacemaker. Använd inte svetsen om du har en pacemaker utan att först konsultera med din läkare.
• Kontrollera att personer i omgivningen inte bär pacemaker och håll dem borta från svetsområdet och varna dem för riskerna.
• Vira inte svetskabeln eller jordkabeln runt kroppen.

Risk för exploderande gasbehållare med skyddsgas

• Varning! En gasbehållare med skyddsgas kan explodera om den hanteras ovarsamt eller utsätts för hög värme eller strålning.
• Gasbehållaren skall alltid vara upprättstående.

Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll arbetsområdet fritt från brännbara material.
• Ha alltid en brandsläckare lätt åtkomlig vid arbetsområdet.
• Arbeta enbart i en ren, torr och välventilerad arbetsmiljö.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

- Placera strömaggregatet på en stabil bänk eller vagn så att den inte välter eller faller ner på golvet.

Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.

• Använd inte produkten om du är trött eller påverkad av droger, alkohol eller medicin.

• Använd skyddsutrustning såsom skyddshandskar och godkänd svetshjälm enligt CE direktiv EU 2016/425.

• Försäkra dig om att eventuella personer i omgivningen är skyddade mot den skadliga strålningen från ljusbågen.
• Bär ordentliga arbetskläder som skyddar huden mot svetsstänk, UV- och IR-strålning samt halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna.
• Svetsa aldrig i en obekväm position, upprätthåll alltid en god arbetsställning med bra balans.
• Vid arbete ovanför mark, använd alltid säkerhetssele.
• Låt aldrig din vana vid svetsen leda till oförsiktighet.
• Vira aldrig elkabeln eller någon svetskabel runt kroppen.

Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av svetsen.
• Använd ej en defekt svets. Lämna in den till en behörig serviceverkstad för reparation.
• Använd endast original tillbehör och reservdelar.
• Använd endast svetsen för avsett användningsområde. Arbetet går alltid säkrare och fortare om svetsen används till det den är konstruerad för.
• Överskrid inte svetsens kapacitet. Överhetta inte svetsen utan ta alltid hänsyn till dess intermittens så att strömaggregatet kyls av emellanåt.
• Fatta alltid tag i svetsens bärhandtag när du bär den.
• Förhindra oavsiktligt start genom att bryta strömmen före service och reparation eller när svetsen inte används.

• Tag alltid bort verktyg och andra lösa delar från svetsen före start.

• Lämna aldrig en svets obevakad då strömmen är påslagen.

• Rengör svetsen efter användning och serva den regelbundet.
• Vidrör inte rörliga delar.

Elsäkerhet

- Strömaggregatet får enbart anslutas till ett 230V \~ 50 Hz strömuttag.

- Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.

- Använd inte svetsen om elkontakten eller svets-elektroden är våta. Dessa komponenter måste vara helt torra vid användning.

- Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.

- Eventuell förlängningskabel får ej vara virad på en rulle. Drag ut hela kabeln från kabelvindan.

- Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.

- Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.

- Jorda arbetsstycket så nära svetsområdet som möjligt för att upprätthålla en så bra kontakt som möjligt.

- Låt ingen kroppsdel komma i kontakt med svetselektroden om du är i kontakt med arbetsstycket, jordklämman eller en elektrod från en annan svets.

- Innan svetsen ansluts till eluttaget, kontrollera alltid att isoleringen på elkabeln och svetskablarna ej skadats.

- Eventuella reparationer och kabelbyte ska utföras av behörig elektriker.

PRODUKTBESKRIVNING

Produktens avsedda användningsområde

Likströms IGBT-invertersvets med luftkylning och skraptändning avsedd för hemmabruk eller mindre underhållsarbeten.

Svetsning kan ske med rutil, basiska eller special elektroder i kolstål, rostfritt stål, gjutjärn etc samt med TIG elektroder. Svetsströmmen regleras med en potentiometer. Den är utrustad med:

• ARC FORCE vilket underlättar överföringen av smält material från elektroden till arbetstycket och förhindrar att ljusbågen släcks då smält material skapar kontakt mellan elektroden och arbetsstycket.
• HOT START underlättar antändning av ljusbågen genom att tillföra en högre svetstöm under en

kort stund vid början av en svets.

- ANTI STICK förhindrar att elektroden fastnar i arbetsstycket och stänger automatiskt av strömkällan, vilket underlättar avlägsnandet av elektroden från arbetstycket.

Svetsen ska användas med rekommenderade tillbehör och i enlighet med bruksanvisningens instruktioner. All annan användning betraktas som felaktig. Svetsen får inte modifieras, öppnas eller repareras av obehörig.

Tekniska data

Spänning/frekvens: .....230 V \~ 50/60 Hz

Max effekt: .....6,9 kVA

Ström: 30 A

Rekommenderad säkring .....Trög 16 A

Elektrodstorlek: .....1,6–4,0 mm

Utgående strömområde: .....20–160 A

Tomgångsspänning: .....68 V

Intermittensfaktor MMA 20%: .160 A

Intermittensfaktor MMA 60%: .92 A

Intermittensfaktor MMA 100%: 71 A

Effektfaktor CosΦ: .....0,65

Kapslings- och skyddsklass: . .IP 21S

Isolationsklass: ....F

Dimension: 315×102×176 mm

Vikt: 3,0 kg

Tomgångsförbrukning: .....≤ 50 W

Effektivitet: ....≥ 80 %

*Intermittensfaktorn förklarar hur länge svetsen kan användas under period på 10 minuter vid olika strömstyrkor. Vid 160 A kan svetsen användas 20 % av tiden. Resterande 80 % ska svetsen vila.

Kritiska råvaror (sida 31)

EU har listat 30 mineraler och metaller som är kritiska för vårt samhälle med hänsyn till ekonomisk betydelse och tillgångsrisk. Som information till kunden anger Biltema vilka kritiska råvaror som ingår i vissa produkter. I denna produkt finns de kritiska råvaror som är markerade med ett kryss i högerkolumnen.

UPPACKNING

Förpackningens innehåll

Läs igenom hela manualen och packa därefter upp svetsen och kontrollera att ingen del saknas eller att den skadats under transporten. Förpackningen innehåller:

• 1 st strömkälla
  • 1 st jordkabel med jordklämma
• 1 st svetskabel med elektrodhållare
• 1 st manual

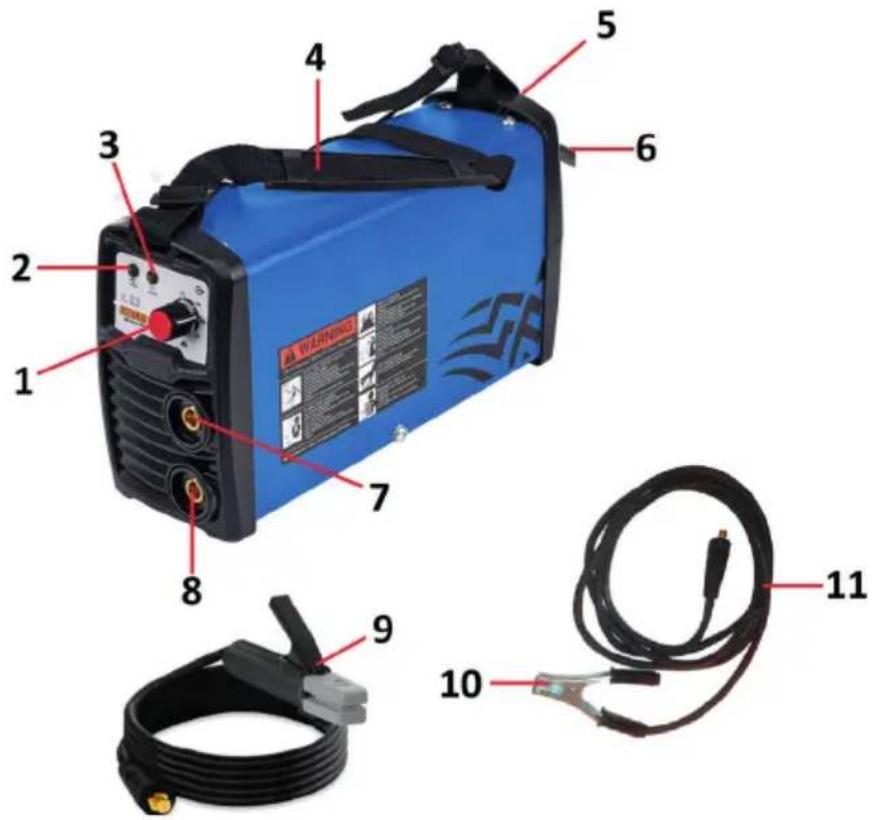

Maskindelar

1. Justerratt, strömstyrka
2. Indikatorlampa, ON/OFF
3. Varningslampa, överbelastning
4. Bärrem
5. Strömbrytare ON/OFF
6. Elkabel
7. Kabelanslutning (-)
8. Kabelanslutning (+)
9. MMA svetshandtag
10. Jordklämma
    11 Jordkabel

ANVÄNDNING

Funktioner och inställningar

Bekanta dig med elverktygets funktioner och justera inställningarna så att de passar operatören och arbetet.

Justerratt, strömstyrka (1)

Svetsströmmen justeras på maskinens frontpanel.

Indikatorlampa (2)

Lyser när svetsen är ansluten till eluttaget och strömbrytaren är i läge ON.

Varningslamp överbelastning (3)

Svetsen är utrustad med ett termiskt överhettningsskydd som löser ut då den är överhettad varvid indikatorn lyser. Svetsströmmen stängs omedelbart av men fläkten arbetar fortfarande. När indikatorn slocknar går det att fortsätta svetsa. Undvik att överhetta svetsen då den kan ta skada. På sidopanelen

och i tekniska data anges svetsens intermittensförhållande (X). Det indikerar den tid det går att svetsa under en 10-minuterscykel utan att överhettningsskyddet löser ut. Om X är 60 % så går det att svetsa i 6 minuter under en 10-minuterscykel med svetsström I _2 , resterande tid behöver svetsen vila. Anpassa alltid svetstiden efter intermittensen. Förhindra överhettning genom att ta hänsyn till intermittensförhållandet.

OBS! Planera arbetet så att överhettningsskyddet inte löser ut. Överhettning ska alltid undvikas efter- som maskinen kan ta skada.

Strömbrytaren (5)

Förlängningskabel kan orsaka spänningsfall. Om förlängningskabel används ska den ha en kabeldiameter på minst 2,5 mm² och får inte vara längre än 7,8 m. Den får inte vara ihoprullad eller virad.

Elanslutning

Svetsen får enbart anslutas till en strömkälla med 1-fas 230V AC 50/60 Hz. OBS! Strömbrytaren ska vara avstängd när svetsn ansluts till elnätet.

SVETSNING

Reglering av svetsström

Det finns ingen gyllene regel för att välja rätt elektrod och ställa in rätt strömstyrka för alla arbeten. Varje

arbete påverkas av många faktorer. En mindre erfa- ren svetsare bör ställa in strömstyrkan i intervallets övre del som anges på elektrodpaketet.

Jordning

Rengör arbetsstycket noga så att metallen är ren och placera jordklämman så nära svetsområdet som möjligt. Dålig kontakt mellan jordklämman och arbetsstycket kan orsaka effektförluster.

Val av svetselektrod - MMA

En elektrod består av en kärna som leder ström till ljusbågen och tillför material till smältbadet samt en beläggning vars uppgift är att skydda smältbadet från föroreningar och stabilisera ljusbågen. I vissa typer av elektroder kan även tillsatsmaterial finnas. Det finns en mängd olika typer av svetselektroder på marknaden. Till denna svets kan endast användas elektroder som är avsedda för svetsning med likström (DC). Det går inte att använda elektroder som enbart är avsedda för svetsning med växelström (AC).

De vanligaste elektroderna är:

• Rutil elektroder är lätta att tända och svetsa med och har en stabil ljusbåge. Svetsfogen blir jämn och används till stål med låg kolhalt och föroreningar. Smältbadet är lättflytande. Beläggningen består till största delen av titaniumdioxid och elektroderna är lätta att förvara.
• Basiska elektroder har en stor reningskapacitet och tillför mycket material, vilket ger en svetsfog med hög hållfasthet. Ljusbågen är kort och instabil, medan smältbadet trögflytande. De är därmed svåra att svetsa med. Används i huvudsak till medel- och tjocka material. Beläggningen består av järnoxider, järnlegeringar och huvudsakligen kalcium- och magnesiumkarbonater med en tillsats av kalciumflourid. Elektroderna drar lätt till sig fukt och är svåra att förvara. Om de är fuktiga skall de torkas före användning så att svetsfogen inte förorenas.
• Specialelektroder används till rostfritt stål och gjutjärn. Materialet består av en legering av olika ämnen i varierande mängd. Kontrollera med elektrodleverantören, så att rätt elektrod används beroende på materialet som skall svetsas och om materialet behöver förvärmas.

Kontrollera på elektrodens förpackning att följande information passar det tänkta svetsarbetet:

• Polariteten
• Rekommenderad svetsström
• Användningsområde
• Lämpliga svetslägen

- AWS klassificeringen består av en bokstav plus fyra eller fem siffror, exempelvis.

Polaritet

På elektrodens förpackning anges vilken polaritet elektrodhållaren skall anslutas till, exempelvis om står det DC – (rak polaritet) skall elektrodhållaren kopplas till minus-kontakten och jordklämman till plus-kontakten.

Svetslägen

Innan svetsning påbörjas i annat läge än horison-svetsläget, kontrollera att elektroden är lämpad för det tänkta svetsläget. De vanligaste svetslägena är:

Horisontalsvets är det läge som eftersträvas, det är lättast att svetsa och arbetet går fortast samt bäst genomträngning erhålls. Elektroden bör ha en vinkel på ca 75°–80° och riktas från svetsriktningen.

Liggande vertikalsvets är något svårare att utföra. Elektroden bör ha en vinkel på ca 75°–80° och riktas från svetsriktningen.

Stående vertikalsvets där elektroden förs nedifrån och upp för att slaggen inte skall rinna före smältan. Elektroden bör ha en vinkel på ca 75°–80° över smält-badet och riktas mot svetsriktningen.

Underuppsvetsning bör undvikas då det är det svår-taste svetsläget. Gravitationen påverkar smältbadet och svetsstänket. Det är dessutom det jobbigaste läget med dålig arbetsställning. elektroden bör ha en vinkel på ca 85° - 90° och riktas från svetsriktningen..

Förberedelser av arbetsstycke

För bästa resultat och genomträngning, rengör arbetstycket från all smuts, rost, olja, färg, flagor och dylikt. Det finns olika typer av svetsfogar men tjockare gods kan behöva slipas ned till en vinkel på 60°.

60°

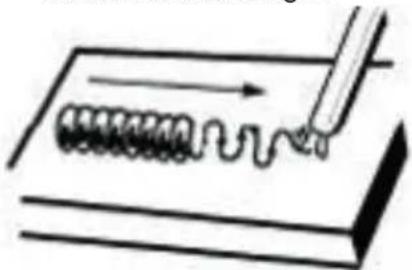

Svetsning MMA

Det bästa sättet att lära sig svetsa är att gå i en svetskurs, läsa handböcker och öva. Försök inte att utföra några reparationer på dyrbar utrustning, utan öva först på billigt material som kan kasseras efteråt. Öva tills dess du är nöjd med resultatet och då svetsfogen är jämn samt inte har några inneslutningar av slagg eller gas.

a. Kontrollera att stickkontakten inte är ansluten till eluttaget och placera strömaggregatet på en plan yta så att det ej kan välta.

b. Avlägsna brandfarliga material från arbetsområdet och se till att en brandsläckare finns till hands.

c. Säkerställ god ventilation, i synnerhet framför och bakom strömaggregatet.

d. Rengör arbetsstycket noga.

e. Koppla jordklämman (10) till en ren metallyta på arbetsstycket.

f. Välj en lämplig elektrod med hänsyn arbetsstycket material och dess tjocklek.

g. Kontrollera att svetsen, jordkabeln (11) (, svetshandtaget (9) och elkabeln är hela. Läs av svetselektrodens polaritet (+/-) på paketet. Anslut svetshandtagets kontakt i angiven kontakt (7/8) och därefter jordkabelns kontakt i kvarvarande kontakt (7/8).

h. Montera en svetselektrod i svetshandtaget (9).

i. Sätt på dig skyddskläder och skyddsutrustning.

j. Anslut maskinen till ett 230 V \~50 Hz jordat uttag.

k. Tryck in strömbrytaren (5) i ON-läge.

I. Ställ in lämplig svetsström med ratten (1).

m. Tänd ljusbågen genom att dra elektroden mot arbetsstycket, på samma sätt som du tänder en tändsticka. När svetsbågen tänds, ska du hålla ett konstant avstånd mellan arbetsstycket och elektroden som motsvarar elektrodens diameter. Om avståndet är för långt så blir ljusbågen uttänjd och om det är för kort så fastnar elektroden. För elektroden sakta framåt i svetsriktningen med en pendelrörelse, gör korta uppehåll vid vändpunkterna i svetsriktningen.

- Om elektroden fastnar, så vicka elektroden fram och tillbaka så att den snabbt lossnar, strömkretsen är kortsluten och vilket medför att strömaggregatet blir snabbt överhettat. - Vinkeln mellan elektrod och arbetsstycket beron på vilken typ av svetsarbete som utförs.

n. Byt elektrod mot en ny då den är förbrukad.

o. Stäng av strömbrytaren (5) och avlägsna stickkontakten från eluttaget efter avslutad svetsning. Tänk på att både elektroden och arbetsstycket är varma. Rör dem ej och kyl inte ned dem med vatten.

p. Avlägsna slaggen som bildats på den svetsade ytan med en slagghacka/stålborste. Om svets-sömmen består av olika lager, skall slaggen avlägsnas innan dess nytt lager läggs.

q. Torka av svetsen och elektrodhållaren

WARNING!

Använd alltid en tång för att ta bort förbrukad elektrod och svetsbitar.

OBS! Om svetsen överhettas stängs den av och en gul indikator (3) på svetsens front börjar lysa. Avvakta tills indikatorn slocknat innan svetsarbetet fortsätter.

Svetsresultatet

Det finns många faktorer som påverkar svetsresultatet, vanligtvis är det en kombination av flera faktorer. Vanliga faktorer är:

Elektroden

a. För liten elektrod – Svetssträngen blir hög och ojämn, det är dessutom svårt att hålla en jämn ljusbåge.

b. Lagom stor elektrod – Svetssträngen lägger sig jämnt längs arbetsstycket med jämn kant. Genomträngningen är lika stor som höjden på svetssträngen.

c. För stor elektrod – Det är stor risk att ljusbågen bränner igenom arbetsstycket eller att svetsen syns på undersidan. Svetsen blir platt och porös och elektroden fastnar lätt i arbetsstycket.

Strömstyrkan

a. För låg strömstyrka – Svetsen tränger inte ner i materialet utan lägger sig ovanpå.
b. Lagom strömstyrka – Jämn övergång mellan svets och arbetsstyckets material. Lagom genomträngning och slaggen är lätt att avlägsna.
c. För hög strömstyrka – Svetsen är nedsjunken i arbetsstyckets material, för stor genomträngning och slaggen är svår att avlägsna.

a

b

C

Svetshastighet (framföring av elektrod)

a. För hög hastighet – svetsträngen blir smal med dålig genomträngning.
b. För låg hastighet – svetssträngen flyter ut längs kanten, genomträngningen blir dålig och det blir lätt slagginneslutningar.

SKÖTSEL

WARNING! Koppla ur elektriciteten före

underhåll.

Rengöring

Torka bort damm och fett med en torr trasa. Använd inga starka rengöringsmedel.

Transport och förvaring

Avlägsna slangpaket och jordkabel. Förvara på torr, damm- och frostfri plats, utom räckhåll för barn och obehöriga.

Avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning.

(Enligt direktiv 2012/19/EU och 2006/66/EC).

Felsökning

Kylfläkten startar inte. 1. Ingen	ström till strömaggregatet.2. Strömbrytaren trasig.3. Kylfläkten trasig.	1. Kontrollera eluttagets säkring och att stickkontakten är ansluten.2. Byt strömbrytare.3. Kontakta behörig serviceverkstad.
Ingen eller instabil ljusbåge. 1.	Felaktig typ av elektrod (AC)2. Maskinen är överhettad.3. Dålig jordanslutning.4. Svetskretsen är inte komplett.5. Smutsig eller fuktig elektrod.6. Ingen ström.7. För liten strömkabel.8. Trådmatningsmotståndet är för stort	1. Byt till elektrod avsedd för likström (DC)2. Låt maskinen svalna.3. Rengör noga. Flytta återledarklämman närmare svetsområdet.4. Kontrollera kablar och anslutningar.5. Använd hela, rena och torra elektroder6. Kontrollera eluttagets säkring och ingångsspänning.7. Byt till större strömkabel.8. Rengör eller byt ut
Indikatorn (5) lyser gult. 1. Spänningen är för hög (> 15%) eller för låg (< 15%).2. Strömaggregatet är överhettat.		1. Gör en omstart.2. Kontrollera ventilationen och omgivnings-temperature. Säkerställ att intermittensen inte överskrids.
Dåligt svetsresultat. 1. Fel styrka på svetsströmmen.2. Arbetsstycket förorenat.3. Felaktig svetsteknik.4. Fel polaritet.		1. Justera strömstyrkan med reglaget.2. Rengör arbetsstycket.3. Träna mer.4. Byt polaritet på återledarkabeln med elek-trodhållaren.
Matningsmotorn fungerar inte.	1. Defekt potentiometer2. Igensatt munstycke.3. Matningsrullen lös	1. Byt potentiometer2. Byt munstycket.3. Spänn skruvarna.
Ljusbågen är inte stabil. 1, För stort kontaktpets2. För liten strömkabel3. För låg ingångsspänning4. Trådmatningsmotståndet är för stort		1. Byt kontaktpets eller vals2. Byt ut strömkabeln3. Förbättra ingångsspänningen4. Rengör eller byt ut

Produktets tiltenkte bruk
