BRUKSANVISNING 19-1624 Biltema
Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.
Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.
Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609.
Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: +45 70 80 77 70. www.biltema.com
VERKTYGSSATS
kompakthjullager
Varje person som använder verktyget måste läsa denna manual och fullt ut förstå informationen häri innan produkten används.
Denna manual innehåller viktig information som behövs för att kunna använda produkten på ett säkert och enkelt sätt.
Det är viktigt att alla råd och instruktioner i manualen följs för att man ska kunna undvika onödiga skador och risker.
Förvara alltid manualen i närheten av produkten så att alla som använder produkten kan läsa manualen så snart det behövs.
Produkten är framtagen för att användas endast under vissa omständigheter. Inga ändringar på produkten får utföras och den får heller inte användas till arbeten som den inte är avsedd för.
Tillverkaren kan inte hållas ansvarig för skador som uppstår vid oriktigt hantering av verktyget eller om instruktionerna i denna manual inte följs.
Alla tillämpliga regler och lagar som omfattar de arbeten som kan utföras med hjälp av produkten måste följas.
Se alltid till att produkten är ren.
Säkerhetsutrustning måste alltid fi nnas i närheten och bör kontrolleras med jämna mellanrum.

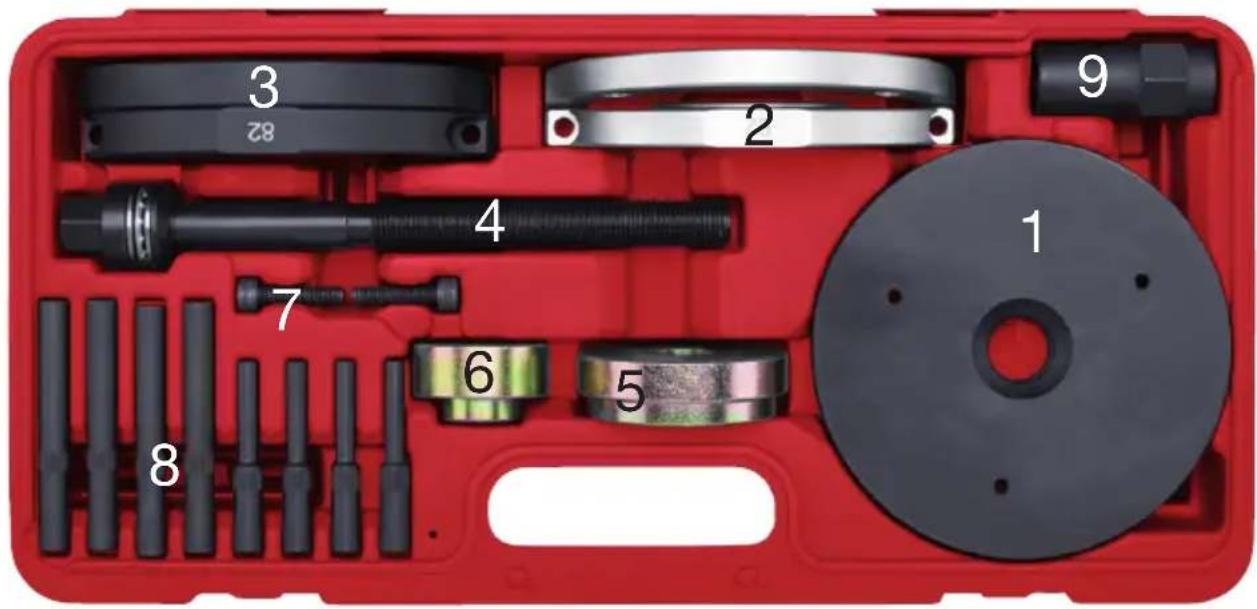

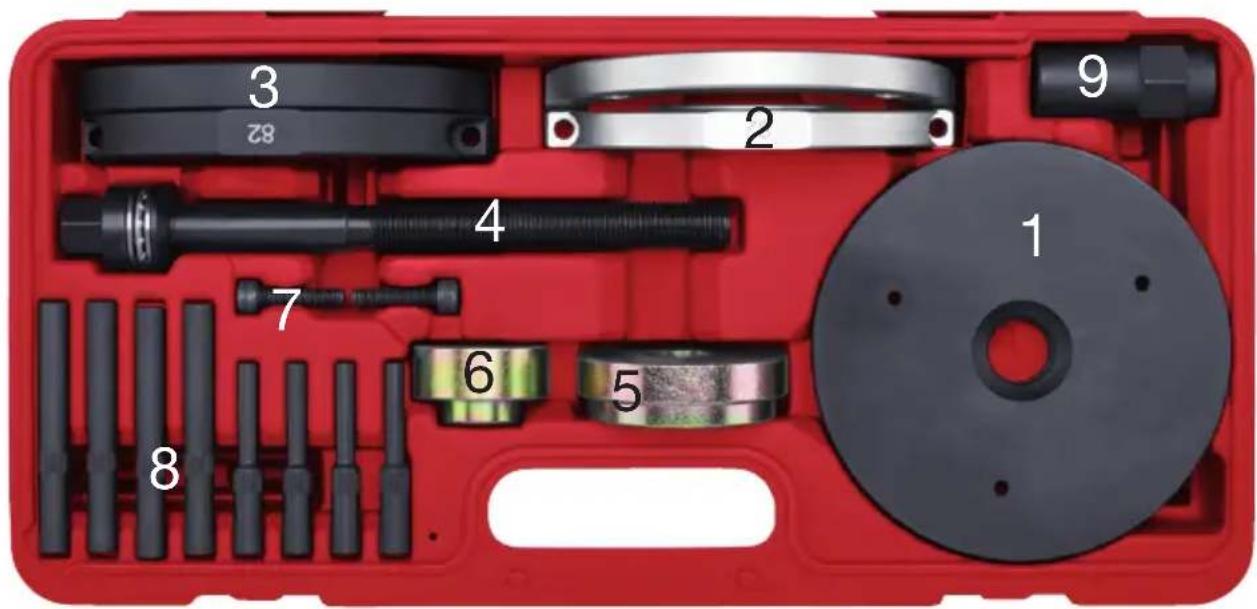

Produktens delar
| NUMMER NAMN ANTAL | ||
| 1 Tryckplatta 1 | ||
| 2 Monteringsring 1 | ||
| 3 Demonteringsring 1 | ||
| 4 Axel 1 | ||
| 5 | Centreringsverktyg,montering | 1 |
| 6 | Centreringsverktyg,demontering | 1 |
| 7 Skruv M8 x 35 2 | ||
| 8 Tryckskruv 8 | ||
| 9 Axelmutter 1 | ||
Handhavande
Demontering med verkstadspress
• Demontera hjulnavet från bilen.

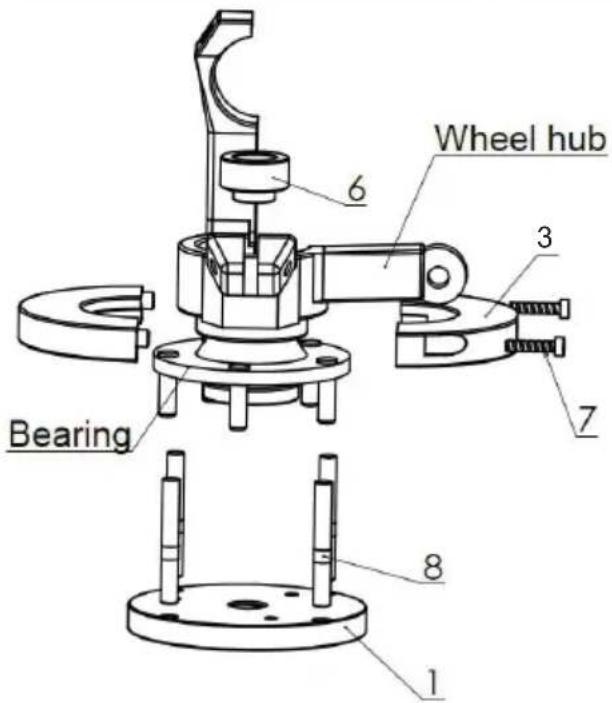

- Montera de fyra tryckskruvarna (8) i tryckplattan (1).
- Placera demonteringsringens (3) två halvor mellan hjullagret och hjulnavet.
- Skruva samman halvorna med de två skruvarna (7).
- Placera de 4 tryckskruvarna (8) så att de löper genom de gängade hålen i hjulnavet och trycker mot demonteringsringen (3). (Se bild nedan).

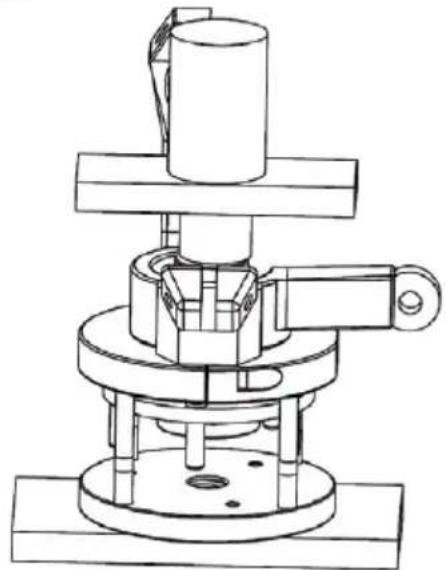

- Lägg hjulnavet med de monterade verktygsdelarna i verkstadspressen med tryckplattan (1) neråt.
- Placera centreringsverktyget för demontering (6) så att det trycker mot hjullagret. Placera hjunavet så att verkstadspressen pressar på centreringsverktygets mitt.
- Pressa mot hjullagret tills det helt lämnat hjulnavet.
OBS: smörj alla gängade delar innan de används.
• Demontera hjulnavet från bilen.
- Placera demonteringsringens två halvor (3) mellan hjullagret och hjulnavet.
- Skruva samman halvorna med de två skruvarna (7).
- Montera tryckskruvarna (8) på tryckplattan (1).

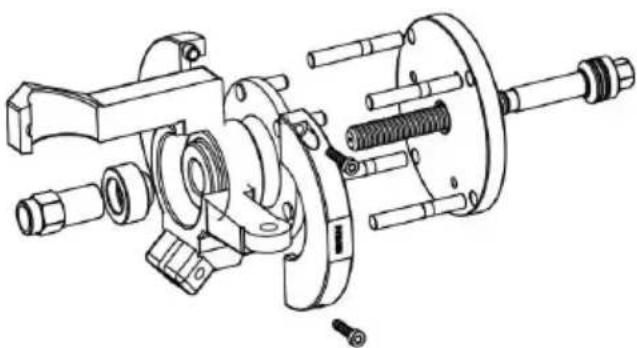

- Placera axeln (4) och tryckplattan (1) på hjulnavet så att tryckskruvarna passerar genom de gångade hålen i hjulnavet.
- Tryckskruvarna ska nu trycka mot demonteringsringen. (Se bilden nedan).
- För centreringsverktyget (6) längs med axeln och sätt det mot hjullagret.
- Skruva på axelmuttern (9) på axeln.

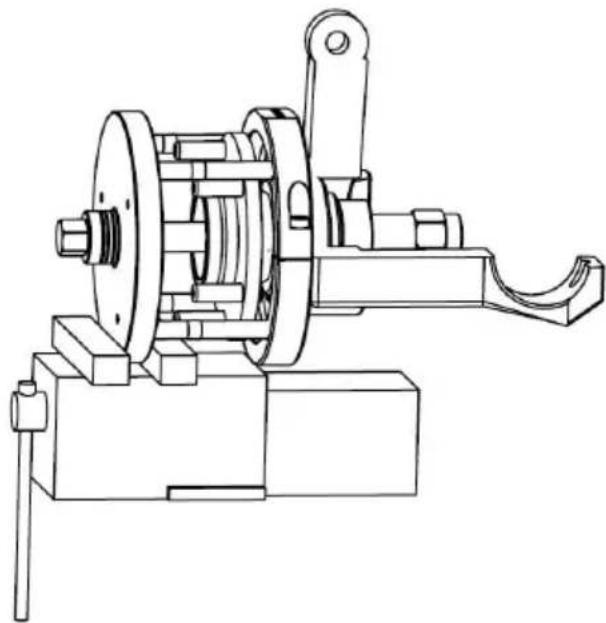

- Spänn fast hjulnavet i ett skruvstycke och skruva på muttern med en fast nyckel tills hjullagret lossnat helt. (Se bild).

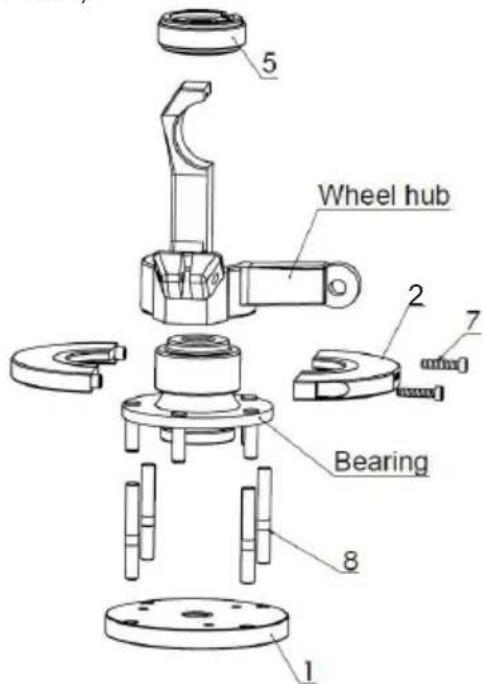

Montering med verkstadspress

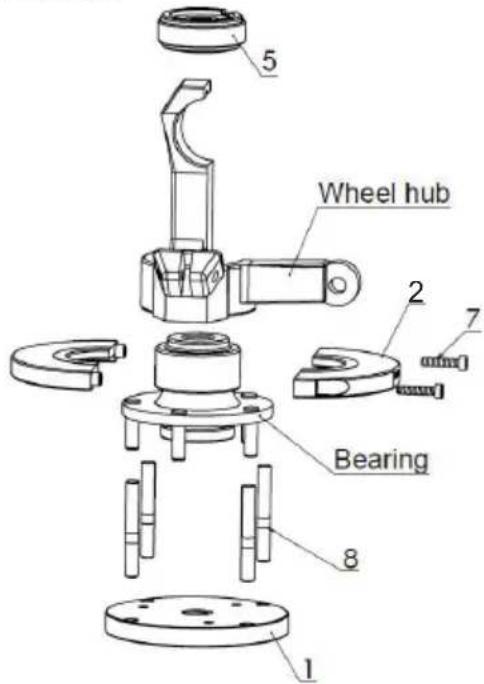

- Placera monteringsringens två halvor (2) mellan hjullagret och hjulnavet.
- Skruva samman halvorna med de två skruvarna (7).
- Montera tryckskruvarna (8) på tryckplattan (1).
- Lägg tryckplattan (1) i verkstadspressen.
- Lägg hjulnavet ovanpå tryckplattan (Se bild nedan).
- Placera hjullagret på sin plats och lägg an centreringsverktyget för montering (5).
- I vissa fall behöver även centreringsverktyg (6) användas som extra distans.
- Se till att alla delar är på rätt plats innan du börjar använda pressen.
- Lägg sedan på ett lätt tryck och öka sedan trycket långsamt tills hjullagret är på plats
Montering med axel
- Placera monteringsringens två halvor (2) mellan hjullagret och hjulnavet.
- Skruva samman halvorna med de två skruvarna (7).

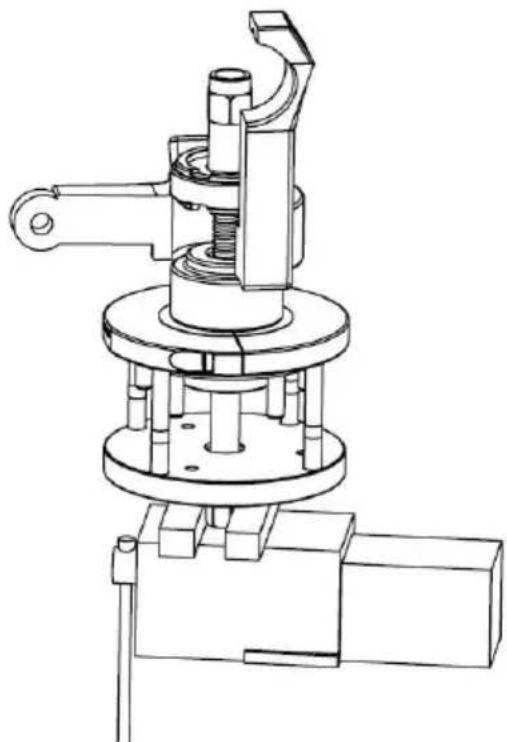

• Montera tryckskruvarna (8) på tryckplattan (1). - Lägg tryckplattan (1) med hjulnavet på skruvstycket (Se bild nedan).
- För axeln (4) genom hjulnavet.
- För ner hjullagret längs axeln och på sin plats.
- För på centreringsverktyget för montering (5) längs axeln.
- I vissa fall behöver även centreringsverktyg (6) användas som extra distans.
- Skruva på axelmuttern (9) på axeln.
- Pressa lagret på plats genom att skruva på muttern med en fast nyckel.
VERKTÖYSETT
kompakthjullager
- Plasser monteringsringens to halvdeler (2) mellom hjullageret og hjulnavet.
- Skru sammen halvdelene med de to skruene (7).
• Monter trykkskruene (8) på trykkplaten (1).
• Legg trykkplaten (1) i verkstedpressen. - Legg hjulnavet oppå trykkplaten. (Se bilde nedenfor.)
