BRUKSANVISNING 15-339 Biltema

Läs och spara denna bruksanvisning.

SÄKERHET

Symboler och text på produkten

Symbol/text Förklaring
NING! Risk för allvarlig	olycka.
A! Risk för livsfarlig	elstöt.
belisolering
"To avoid electrical shock, remove testleads before opening case or battery door. Do not operate with battery door open."	"För att undvika elstöt, avlägsna testkablarna innan plasthöljet eller batteriluckan öppnas. Starta inte apparaten med batteriluckan öppen."
umentet levereras med	en bruksanvisning.

Säkerhetsföreskrifter

• Mät aldrig ström eller spänning som överskrider testinstrumentets mätområden (maxvärden).
• Applicera inte någon spänning till testinstrumentet när resistansfunktionen är vald.
• Ställ funktionsvredet i läge "OFF" när testinstrumentet inte används.
• Ta bort batteriet om testinstrumentet ska förvaras längre än 60 dagar.

WARNING!

• Endast operatörer som har läst och förstått bruksanvisningen får använda detta instrument.
• Ställ funktionsvredet till korrekt mätfunktion innan mätningen påbörjas.
• Vid mätning av spänning, vrid ej funktionsvredet till läget för ström- eller resistansmätning.
• Använd inte instrumentet över 1000 V.
• Vid växling av mätfunktion med hjälp av funktionsvredet, koppla alltid bort testkablarna från den testade elkretsen.

FÖRSIKTIGHET!

• Felaktig användning kan orsaka allvarlig olycka. Läs och förstå bruksanvisningen innan produkten tas i bruk.
• Koppla alltid bort testkablarna innan byte av batteri eller säkring.
• Använd inte testinstrumentet om instrumentet eller testkablarna är skadade eller om testinstrumentet inte fungerar som det ska.
• lakttag stor försiktighet vid mätning av spänning över 35 V DC eller 25 V AC. Sådana spänningsni-våer utgör fara för elchock.
• Ladda ur kondensatorer och koppla från strömförsörjningen på utrustningen som skall testas innan diod-, resistans- eller kontinuitetstest utförs.
• Spänningskontroller av eluttag med testkablarna kan vara både svåra och vilseledande beroende på att det kan vara svårt att få kontakt med eluttagets kontaktbleck. lakttag försiktighet.

Max input

WARNING! Om utrustningen används utanför följande värden fi nns risk för personskada.

Funktion Max
A AC, A DC 1000 A
V DC, V AC 1000 V DC/AC
Frekvens, Resistans 0
Diod, Kontinuitet 1000	V DC/AC
Kapacitans 0
Temperatur (°C/°F) 1000	V DC/AC

ANVÄNDNINGSOMRÅDE

Tångamperemeter 15-339 ska användas för mätning av ström, spänning, resistans, kapacitans, frekvens, temperatur och pulskvot. Instrumentet uppfyller kraven för CAT III och CAT IV enligt IEC/EN 61010-1.

CAT III: För mätning i distributionsnät och normal industrimiljö så länge spänningsklassningen är till-räckligt hög för mätuppgiften.

CAT IV: För mätning i grova distributionssystem innan ingångssäkringar/elmätare och liknande applikationer.

- Instrumentet ska användas med rekommende- rade tillbehör och i enlighet med bruksanvisning- ens instruktioner. All annan användning betraktas som felaktig.

- Instrumentet får inte modifi eras, öppnas eller repareras av obehörig.

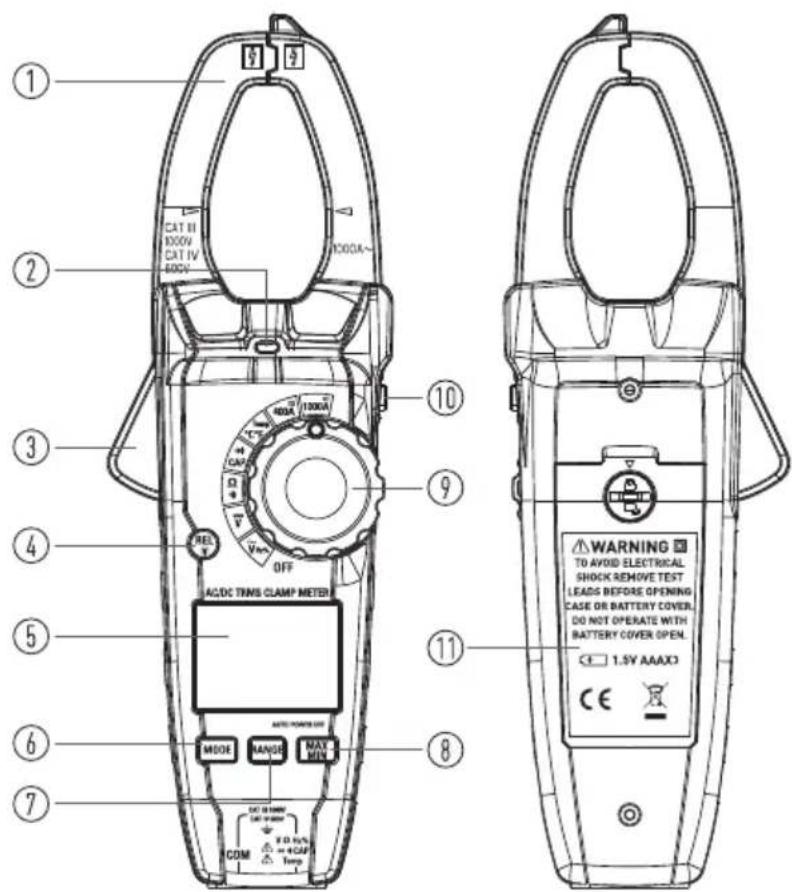

ÖVERSIKTSBILD

1. Strömtång
2. Indikeringslampa för spänningsdetektor, växelström
3. Tångöppning
4. REL/Bakgrundsbelysning
5. Display
6. MODE
7. RANGE
8. MAX/MIN
9. Funktionsvred
   10.Hold/Lampa
10. Batterilock
11. Lampa

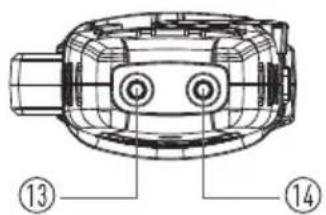

12. Svart, negativt uttag (COM)
13. Rött, positivt uttag för (VΩHZ%CAPTemp)

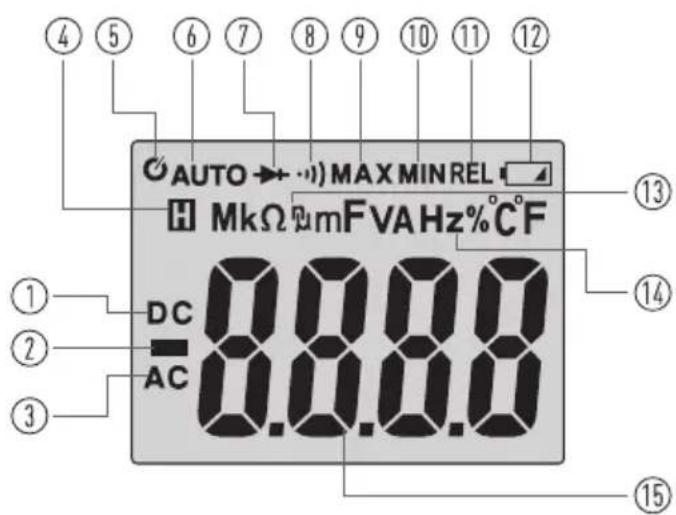

Display

1. DC (Likström)
2. Minustecken
3. AC (Växelström)
4. Data Hold (låsning av mätvärde)
5. Auto Power Av
6. Auto Range
7. Diodtest
8. Hörbart kontinuitetstest
9. Max
   10.Min
10. Relative
11. Lågt batteri
    13.°C/°F
12. Frekvens/Pulskvot (testläge)
13. Mätvärde 0 – 3999

SPECIFICATIONER

Funktion Mätområde	Noggrannhet
AC Växelström5/60 Hz	400.0 A1000 A	± 2,5 % ± 8 siffror± 2,8 % ± 8 siffror

DC Likström 400.0 A

1000 A

±2,5% ±8 siffror±2,8% ±8 siffror

AC Växelspänning50 – 400 Hz

4.000 V40.00 V400.0 V1000 V

± 0,5 % ± 5 siffror± 1,5 % ± 5 siffror± 1,5 % ± 5 siffror± 1,5 % ± 5 siffror

DC Likspänning 400.0

mV4.000 V40.00 V400.0 V1000 V

± 1,5 % ± 5 siffror

Resistans 400.0 Ω		±1,0% ±4 siffror
	4.000 kΩ	±1,5% ±2 siffror
	40.00 kΩ	±1,5% +2 siffror
	400.0 kΩ	±1,5% ±2 siffror
	4.000 MΩ	±2,5% ±3 siffror
	40.00 MΩ	±3,5% ±5 siffror

Kapacitans 40.00 nF		± 4,0 % ± 20 siffror
	400.0 nF	± 3,0 % ± 5 siffror
	4.000 μF	± 3,0 % ± 5 siffror
	40.00 μF	± 3,0 % ± 5 siffror
	400.0 μF	± 3,0 % ± 5 siffror
	4.000 mF	± 5,0 % ± 5 siffror
	40.00 mF	± 5,0 % ± 8 siffror
	100.0 mF	± 5,0 % ± 15 siffror

FrekvensKänslighet: => 5 V rms

9.999 Hz till99.99 kHz

± 1,2 % ± 5 siffror

Pulskvot 10,0 % - 90,0 % ± 1,2 % ± 10 siffror

Pulskvot = Pulslängdens andel i % av den totala perioden.

Temperatur -20°C ~ +1000°C-4°F ~ +1832°F

± 3% + 5°C± 3% + 9°F

Probens mätnoggranhet ej medräknad.

TEKNISKA DATA

Tångöppning:	35 mm
Diodtest	Testström av 0,3 mA typisk; Öppen kretsspänning 3,2 V DC typisk
Kontinuitettest	Tröskel <=50Ω; Testström <0,5 mA
Batteriindikation	Symbol på displayen
Överskridet mätområde:	OL
Mätfrekvens:	2 ggr/s (nominellt)
Temperatursensor	Termoelement, typ K
Ingångsimpedans:	10 MΩ (VDC och VAC)
Display:	Bakgrundsbelyst LCD (högsta mätvärde 4000)
AC Ström	50–60 Hz (AAC)
AC Spänning Bandbredd	50-400 Hz (VAC)
Arbetstemperatur:	+5°C till +40°C
Förvaringstemperatur:	-20°C till +60°C
Arbetsluftfuktighet:	Max 80 % upp till 31°C, 50% vid 40°C
Förvaringsluftfuktighet:	Max 80%
Max altitud:	2000 meter
Batteri:	3 x 1,5 V LR03 (AAA)
Automatisk avstängning:	Efter ca 30 min
Säkerhet	Endast för inomhusbruk och i enlighet med Överspänning Cat II inkluderar lokal nivå, applikation, portabel utrustning m.m., med övergående överspänningar mindre än Överspänning Cat III.

HANDHAVANDE

WARNING! Följ alla säkerhetsföreskrifter och försiktighetsåtgärder. Ställ funktionsvredet i läge "OFF" när testinstrumentet inte används.

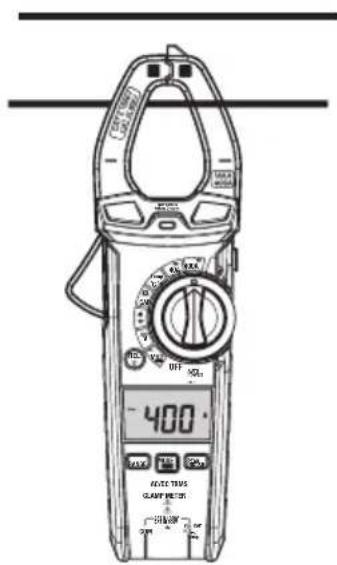

Mätning av lik- och växelström

WARNING: Kontrollera att testkablarna är bortkopplade från testinstrumentet innan mätning med hjälp av strömtången utförs.

1. Ställ funktionsvredet på 1000 A AC/DC, 400 A AC/DC.
2. Om värdet på strömmätningen är okänt, ställ alltid funktionsvredet på det högre mätvärdet först och ändra sedan till det lägre mätvärdet om det behövs.
3. Öppna tängen och låt den helt omsluta leda- ren som ska mätas och se till att tängen är helt stängd.
4. Läs av mätvärdet på displayen.

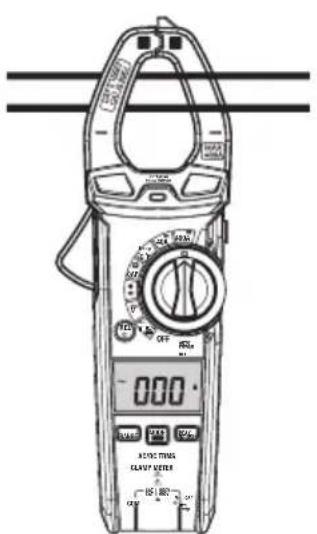

FEL RÄTT

Mätning av spänning AC/DC

1. Anslut den svarta testkabeln i det svarta, negativa uttaget (13) och den röda testkabeln i det röda, positiva uttaget (14).
2. Ställ funktionsvredet i läge ACV eller DCV.
3. Anslut testkablarna parallellt med elkretsen som ska mätas.
4. Läs av mätvärdet på displayen.

1. Anslut den svarta testkabeln i det svarta, negativa uttaget (13) och den röda testkabeln till det röda, positiva uttaget (14).
2. Ställ funktionsvredet på .
3. Håll testkablarnas mätspetsar mot på kretsen eller komponenten. Det är bäst att koppla ur en sida på enheten under testet så att resten av kretsen inte påverkar resistansmätningen.
4. Läs av mätvärdet på displayen.

Mätning av diod och kontinuitet

1. Anslut den svarta testkabeln i det svarta, negativa uttaget (13) och den röda testkabeln med banankontakt i det positiva, röda uttaget (14).
2. Ställ funktionsvredet i läge eller
3. Tryck upprepade gånger på MODE-knappen tills diodsymbolen visas på displayen.
4. Håll testkablarnas mätspetsar på dioden som ska testat.
5. Vid diodtest av en normal diod så kommer displayen att indikera 0,4-0,7 V i framriktningen/ledriktningen och "OL" i backriktningen/spärriktningen. För en kortsluten diod kommer ett värde nära 0 mV att visas på displayen. 0 mV och en öppen diod indikeras med "OL" för båda polariteterna.

Vid kontinuitetstest hörs en ljudsignal om resistansen/motståndet i elkretsen är < 50 Ω.

1. Läs av mätvärdet på displayen.

Mätning av kapacitans

WARNING! RISK FÖR ELCHOCK. Mät ej spänningsförande delar. Koppla ur strömmen och kontrollera att alla kondensatorer är urladdade före kapacitansmätningen.

1. Ställ funktionsvredet i läge : CAP → +
2. Anslut den svarta testkabeln i det svarta, negativa uttaget (13) och den röda testkabeln med banankontakt i det positiva, röda uttaget (14).
3. Tryck på MODE-knappen för att välja kapacitans.
4. Håll testkablarnas båda mätspetsar mot kondensatorn som ska mätas.
5. Läs av mätvärdet på displayen.

1. Ställ funktionsvredet i läge VAC/Hz/%
2. Anslut den svarta testkabeln i det svarta, negativa uttaget (13) och den röda testkabeln med banankontakt i det positiva, röda uttaget (14).
3. Tryck på MODE-knappen för att välja Hz eller pulskvot %.
4. Håll testkablarnas mätspetsar på kretsen som skall mätas.
5. Läs av mätvärdet på displayen

WARNING! RISK FÖR ELCHOCK. Koppla ur bägge mätkablar från spänningskällor för temperaturmätning.

1. Ställ funktionsvredet i läge Temp °C°F.
2. Anslut temperatursonden i det negativa COM-uttaget och det positiva V/Ω/CAP/Temp-uttaget. Observera polariteten.
3. Håll temperaturkabelns mätspets mot den punkt där du vill mäta temperaturen. Håll mätspetsen mot mätpunkten tills avläsningen stabiliserat sig (ca 30 sekunder).
4. Läs av mätvärdet på displayen.

WARNING! RISK FÖR ELCHOCK. TEMPERATURKABELN OCH MÄTSPETSEN SKA AVLÄGSNAS FRÅN MÄTINSTRUMENTET INNAN BYTE AV MÄTFUNKTION SKER.

Spänningsdetektor

WARNING! RISK FÖR ELCHOCK. TESTA ALLTID TESTINSTRUMENTET PÅ EN KÄND SPÄNNINGSFÖRANDE ELKRETS FÖR ATT BEKRÄFTA KORREKT FUNKTION FÖRE ANVÄNDNING.

1. Låt strömtångens spets vidröra den spänningsförande ledaren eller för den mot eluttagets strömförande sida.
2. Om det föreligger växelspänning så kommer de- tektorns indikeringslampa att tändas.

OBS!

• Ledarna i elkablar är ofta tvinnade. För bästa resultat, gnid mätspetsen längs med kabeln för att försäkra att strömtångens spets hamnar i närheten av den strömförande ledaren.
• Testinstrumentet har stor känslighet. Bl.a. kan statisk elektricitet slumpvis medföra att givaren visar fel. Detta är ett helt normalt förfarande.

Knappar

MODE

Knappen MODE används för att välja ACV/Hz/%; OHM/Kontinuitet; Diod/CAP; C/F; ACA/DCA.

RANGE

När Tångamperemätaren startas går den automatiskt till AUTO-RANGE. Detta väljer det mest lämpliga mätområdet för aktuell mätning och är generellt sett att rekommendera för de fl esta mätningar.

För att göra ett manuellt val:

1. Tryck på RANGE-knappen. Symbolen för AUTO-RANGE på displayen ersätts av symbolen manuell.
2. Tryck på RANGE-knappen till önskat mätområde.
3. Tryck och håll RANGE-knappen i två sekunder för att återgå till AUTO-RANGE.

MAX/MIN

1. Tryck på MAX/MIN-knappen för att aktivera MAX/MIN-läge. MAX indikeras på displayen och mäta-ren kommer att visa och hålla det hösta mätvärdet tills det blir ersatt av ett ännu högre värde.
2. Tryck på MAX/MIN-knappen för att aktivera MAX/MIN-läge. MIN indikeras på displayen och mäta-ren kommer att visa och hålla det lägsta värdet tills det blir ersatt av ett ännu lägre värde.
3. Tryck på MAX/MIN-knappen igen för att se MAX-MIN-värdena. MAX-MIN indikeras på displayen.
4. Tryck och håll MAX/MIN-knappen för att avsluta och återgå till normal operation.

REL/Lampa

1. Tryck på REL för att spara en mätning som referens. Det står REL på displayen.
2. Mät igen för att se differensen mellan mätningarna.
3. Tryck på REL för att avläsa ett sparat värde. REL blinkar på displayen. Återgå genom att trycka på REL tills texten försvinner från displayen.

- Håll REL nedtryckt för att tända och släcka lampan.

HOLD/Ficklampa

• Tryck på HOLD för att frysa en mätning. När HOLD är aktiverat visas H på displayen. Tryck på HOLD igen för att återgå till normal operation.
• Tryck länge på denna knapp för att sätta på/av fi cklampan.

SKÖTSEL

WARNING! RISK FÖR ELCHOCK.

• Testinstrumentet ska vara avstängt och bortkopplat från kretsar vid underhåll och förvaring.
• Stäng alltid batteriluckan innan testinstrumentet används.

Rengöring

Torka av apparaten med en lätt fuktad trasa. Använd eventuellt ett milt tvålvatten, men aldrig några starka kemikalier.

Förvaring

Vid längre tids förvaring, över 60 dagar, avlägsna batteriet och förvara testinstrumentet i sitt fodral.

Byte av batteri

Lossa skruven på batteriluckan med en kryssmejsel och montera 3 x 1,5 V LR03 (AAA). Sätt tillbaka batteriluckan och skruven.

FÖRSIKTIGHET! Förväxla inte batteriluckan med instrumentets hölje som går att öppna med en kryssmejsel. Instrumentet ska endast öppnas av behörig tekniker.

Avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2002/96/EG och 91/157/EEC.)
