BRUKSANVISNING 36-8046 Biltema

Monteringsvejleaming - side 73-96 vatten täta våtrum Byggkeramikrådet

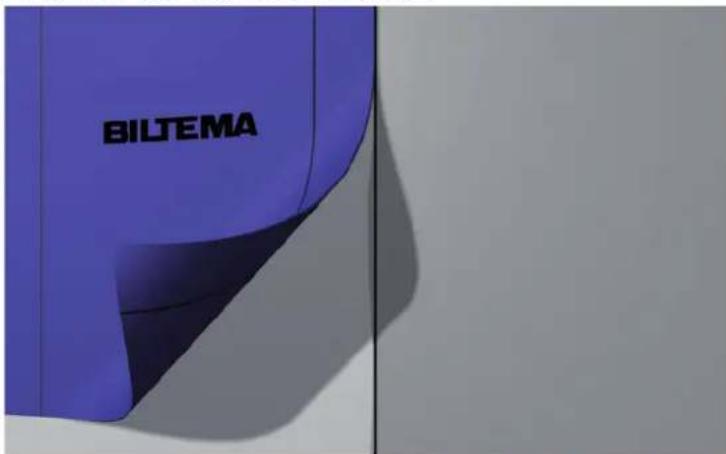

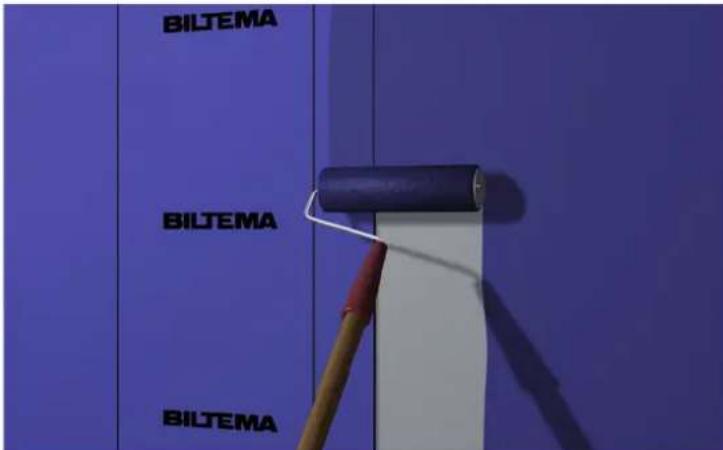

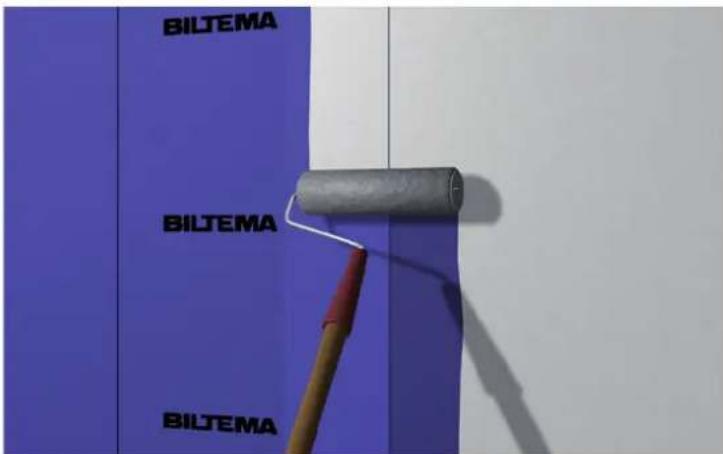

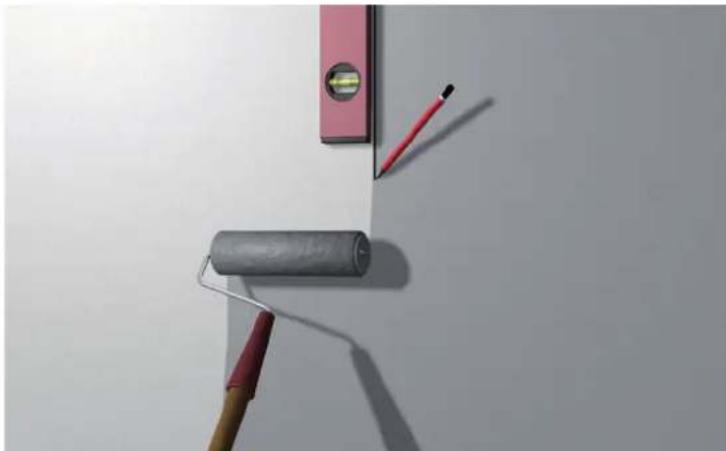

Tätskiktsövergång – våtzon 1 till våtzon 2 ..... 19

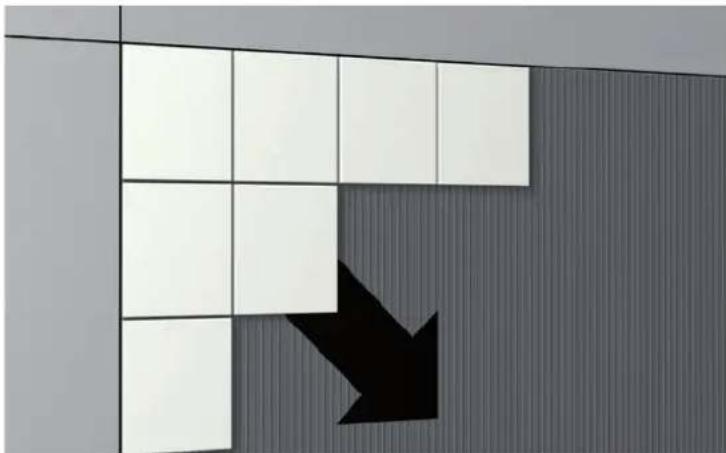

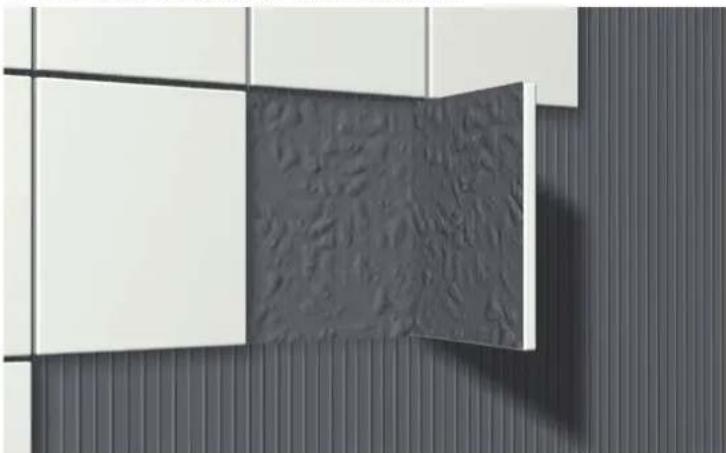

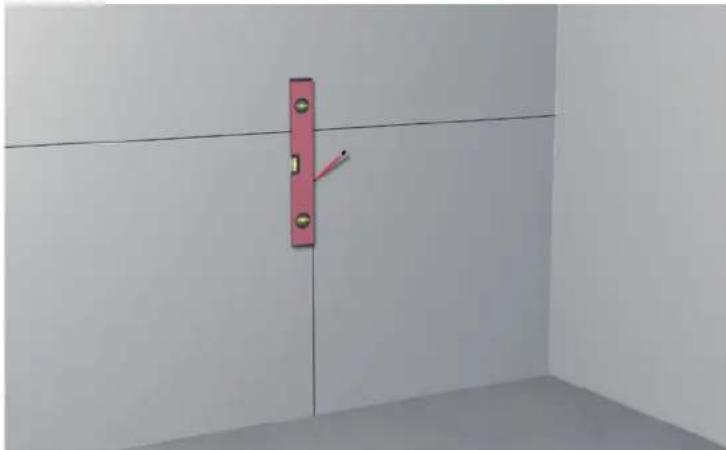

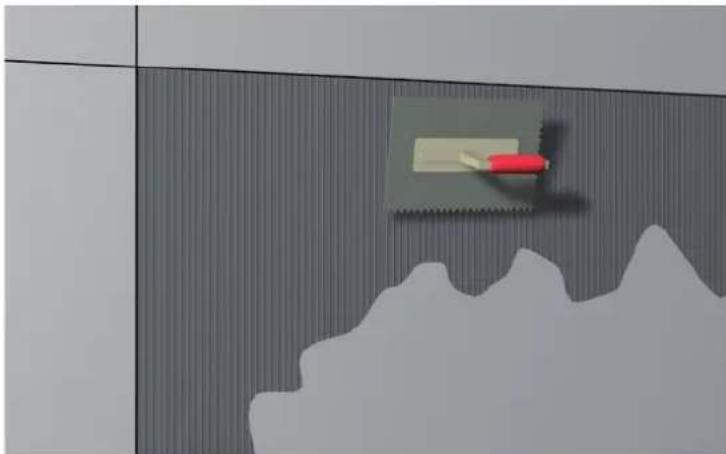

Plattsättning kakel....20

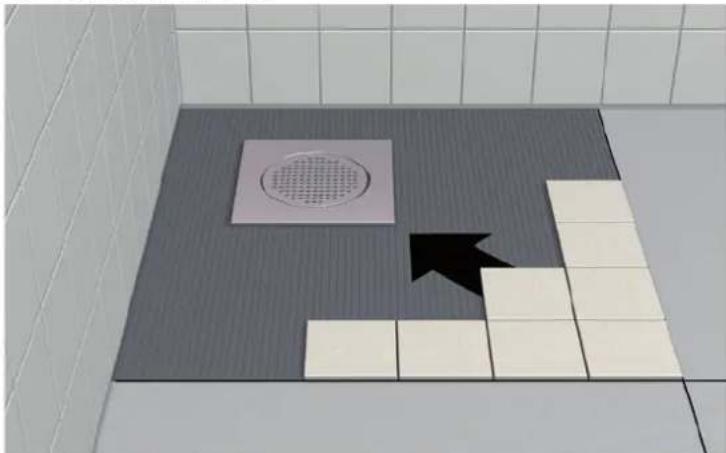

Plattsättning klinker....21

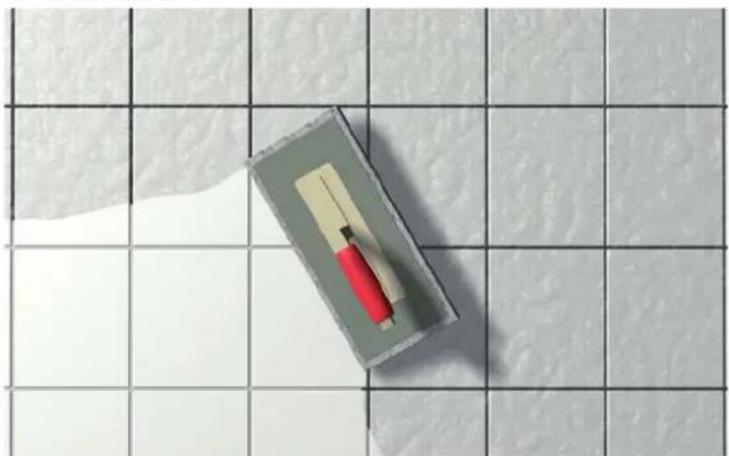

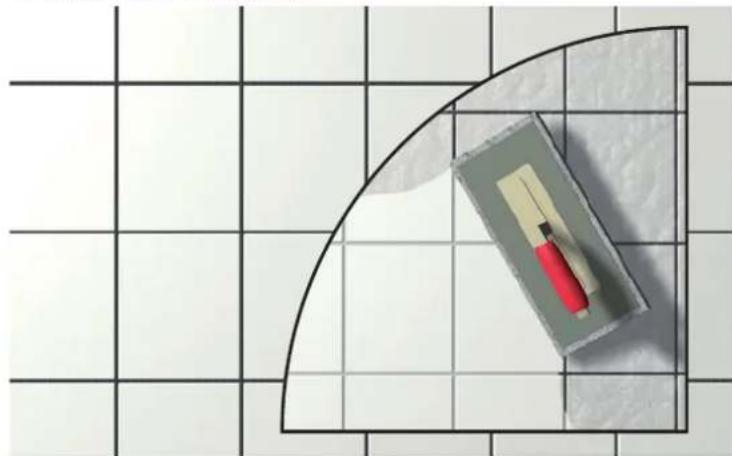

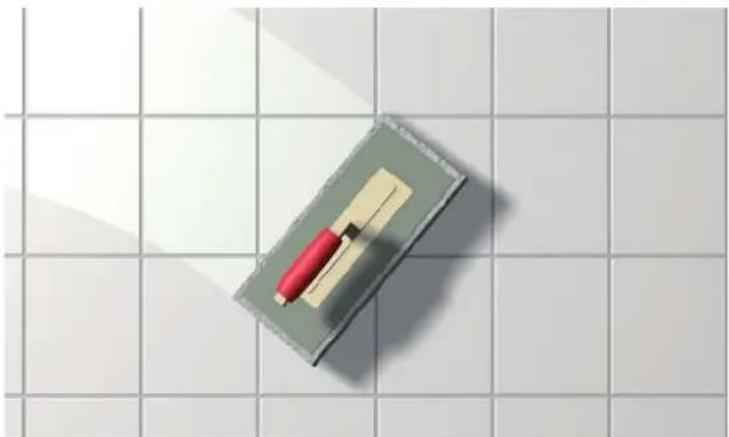

Fogning 22

Mjukfog 22

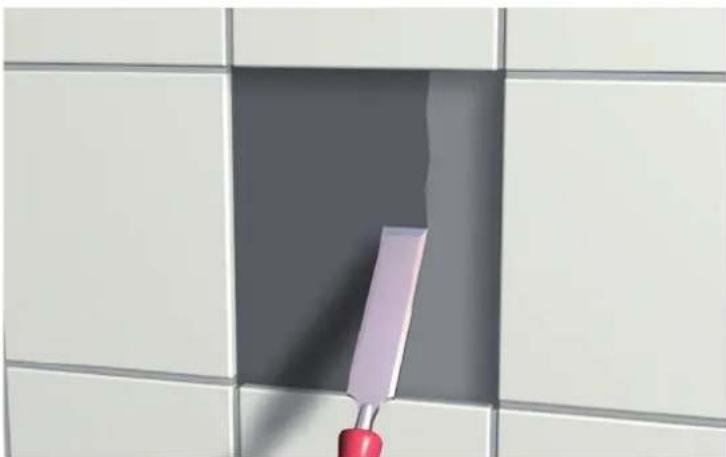

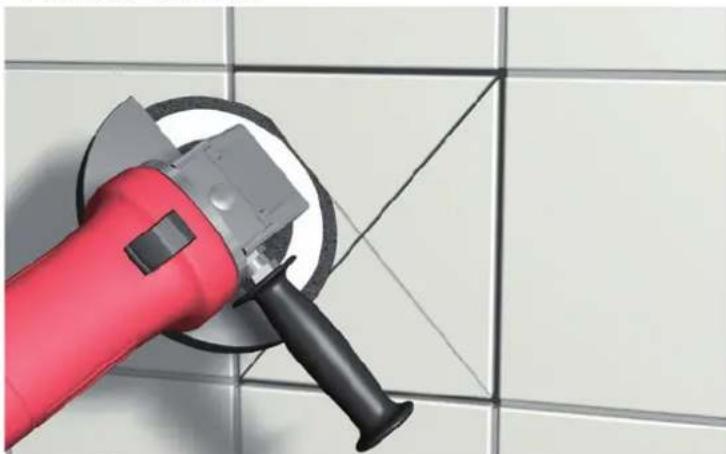

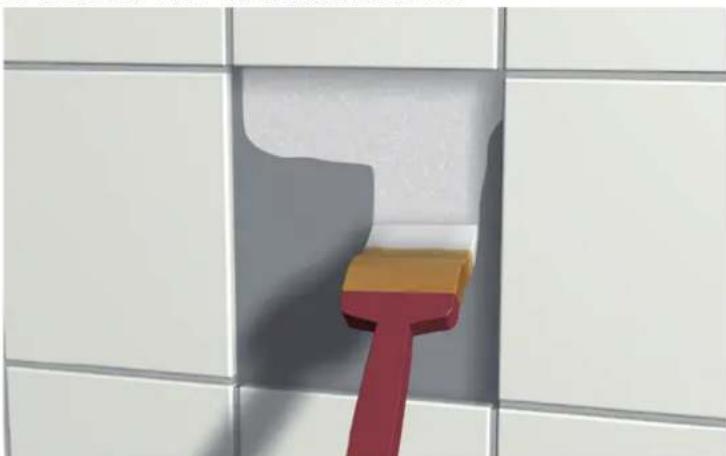

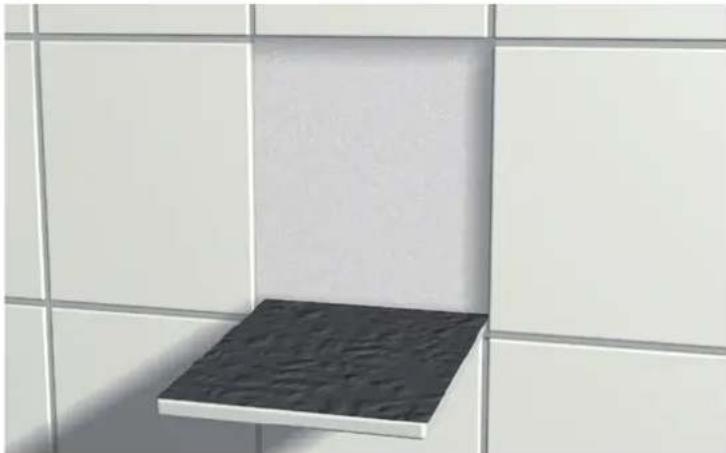

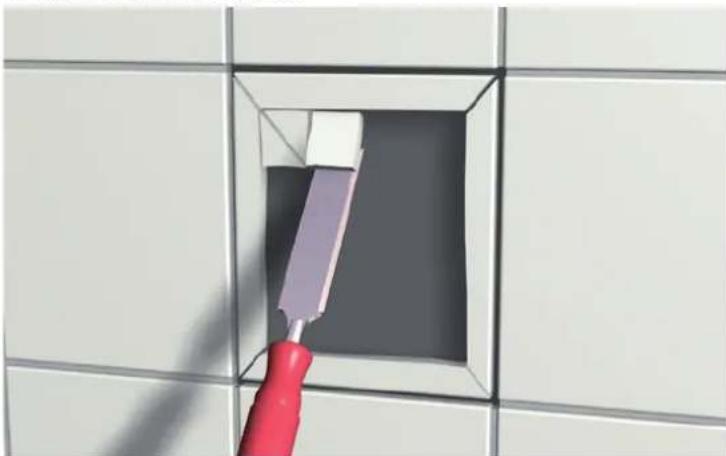

Laga/delreparation 23

Skötselråd....24

Kontroll 24

Biltema Tätskiktssystem-2K (ånggenomgångs- värde: ca 3 200 000 s/m) består av:

• Biltema Primer Våtrum
  • Biltema 2K Tätskiktslim Våtrum
  • Biltema Tätskiktsfolie Våtrum
  • Biltema Skarvlim Våtrum
• Biltema Innerhörn & Biltema Ytterhörn
  • Biltema Rörmanschetter
• Biltema Skarvremsa Våtrum & Biltema Skarvremsa Våtrum Självhäftande
• Biltema Brunnsmanschett Enkelhäftande & Biltema Brunnsmanschett Dubbelhäftande
• Biltema Fästmassor: Fästmassa/Kakelfix

Alla produkter är utprovade tillsammans för att klara ställda krav enligt BBV 21:1. Det är konstruktionen som är godkänd, och den får inte förändras gentemot godkännandet.

BILTEMA TÄTSKIKTSSYSTEM-2K (FOLIESYSTEM)

Biltema Tätskiktssystem-2K uppfyller kraven på vatten- och ångtäthet i BBR, Boverkets Byggregler och Byggkeramikrådets Branschregler för våtrum, gällande BBV 21:1. Systemet är testat enligt riktlinjer i EAD och godkänt av Byggkeramikrådet.

Monteringsanvisningen gäller för funktion och applicering på olika underlag då kakel, klinker eller mosaik ska utgöra ytskikt på golv och väggar i våtrum, såsom badrum och duschrum i bostäder eller utrymmen med motsvarande vattenbelastning. Monteringsanvisningen kan tillämpas, helt eller delvis, när natursten, glas och liknande produkter används som ytskikt. Både nyproduktion och renovering omfattas av denna monteringsanvisning. Samtliga golv- och väggytor med keramisk beläggning/beklädnad i ett våtrum ska förses med godkänt tätskiktssystem. Tätskiktssystemet ska vara av samma fabrikat i hela utrymmet.

Förutsättning för ett lyckat tätskiktsarbete är att monteringsanvisning och BBV 21:1 följs. Det innebär att vi som materialleverantör tar ansvar för att systemet fungerar om arbetsutförandet också varit enligt branschregler och vår monteringsanvisning. Nedan angivna regler är en sammanfattning av branschraven. Samtliga branschkrav på underlag, material och deras egenskaper mm framgår utförligt av Byggkeramikrådets Branschregler för Våtrum, BBV 21:1. Branschreglerna ska laddas ner från www.bkr.se eller beställas från Byggkeramikrådet.

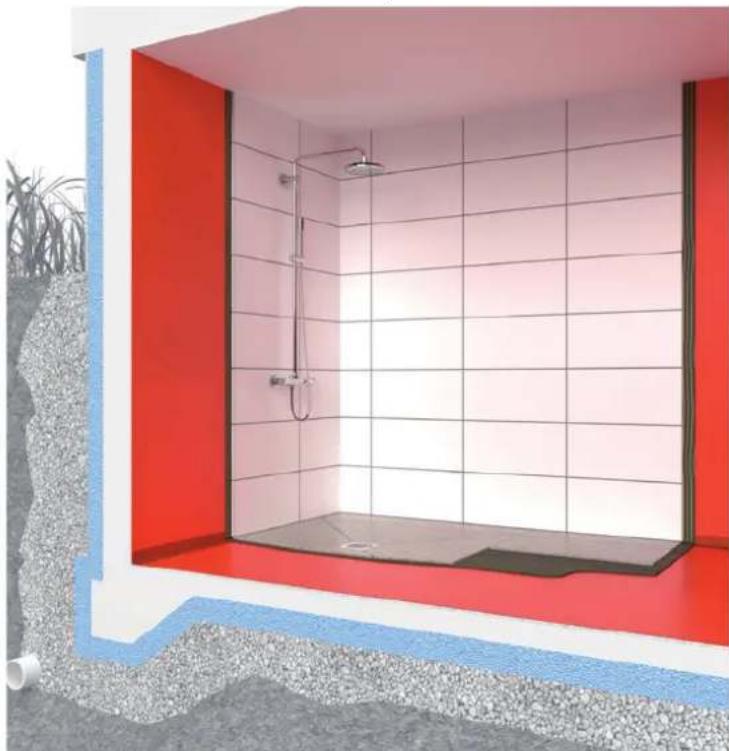

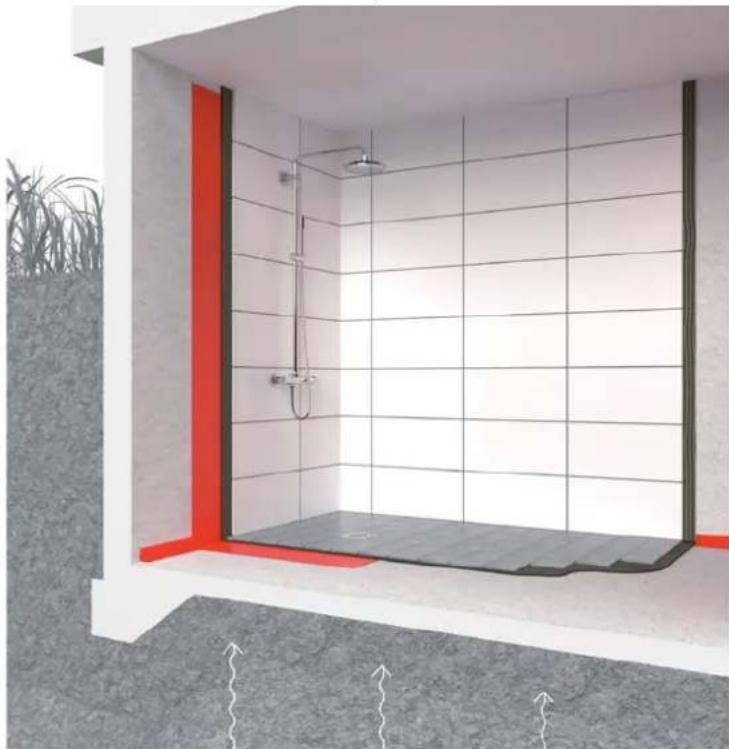

BILD A - Källare med tillskjutande markfukt

Krav på tätskikt för golv och yttervägg är undantaget där risk för tillskjutande fukt föreligger.

BILD B - Källare utan tillskjutande markfukt

Vid en isolerad och dränerad källare ska tätskikt utföras enligt branschreglerna på alla ytor i vätrummet.

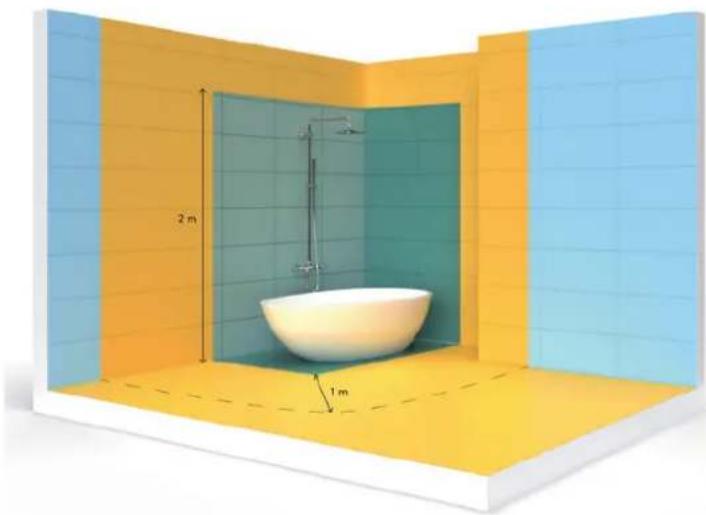

BBV 21:1 VÄTZONER

Våtrummet indelas i våtzoner, med varierande krav baserat på förväntad vattenbelastning, se bild C.

PLATS FÖR BAD ELLER DUSCH = golv i dusch eller under badkar samt väggar upp till 2,0 m över färdigt golv bakom badkar eller duschplats. När badkar eller duschplats på någon sida omges av skärmvägg ända upp till tak, som ska plattsättas, ingår gavel i våtzon 1 och baksida skärmvägg i våtzon 2.

Våtzon 1 = Väggar från golv till tak vid plats för bad eller dusch och väggytor minst en meter utanför dessa samt våtrummets hela golvyta.

I ett en meters område utanför plats för bad eller dusch ingår motstående väggyta, inkl gavel, i våtzon 1.

Om del av yttervägg ingår i våtzon 1 ska hela väggen behandlas som tillhörande våtzon 1. Anledningen till detta är att den största fuktmekaniska drivkraften finns i våtrummets yttervägg på grund av de stora skillnaderna mellan ute- och innetemperatur, främst under vinterhalvåret.

Ta hänsyn till duschväggarnas mått samt badkarets storlek och placering vid bedömning av utbredningen av våtzon 1. Beställare och entreprenör bör kommunicera detta.

Våtzon 2 = Övriga väggytor.

OBS! Det finns ett särskilt regelverk för VVS-produkter och väggnära brunnar som kan rekvireras från Byggkeramikrådets eller Säker Vattens hemsida.

Underlag och material ska inte ha en lägre tempratur än 10°C och ska inte innehålla byggfukt överstigande 90 % RF.

BILD C - VÄTZONER

Våtzon 1
Våtzon 2
Plats för bad eller dusch

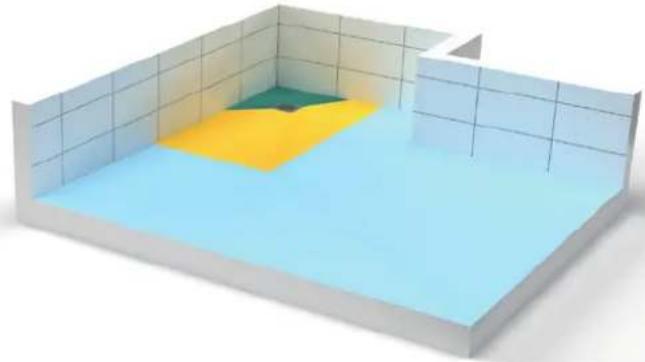

TABELL

Val av tätskiktssytem

		Tätskiktstyper
Underlag	Zon	Folie	Skivor med tätskikt	Vätskebaserat
Skiv-konstruktion	Vätzon 1	√	√	✗
	Vätzon 2	√	√	√
Massiv-konstruktion	Vätzon 1	√	√	√
	Vätzon 2	√	√	√

Val av tätskiktssytem beroende på underlag och våtzon.

LUTNINGSTOLERANSER

Plats för bad och dusch:

1:25–1:150 7–40 mm/m
1:50-1:150 7-20 mm/m

Övrig golvyta:

1:100-1:200 5-10 mm/m

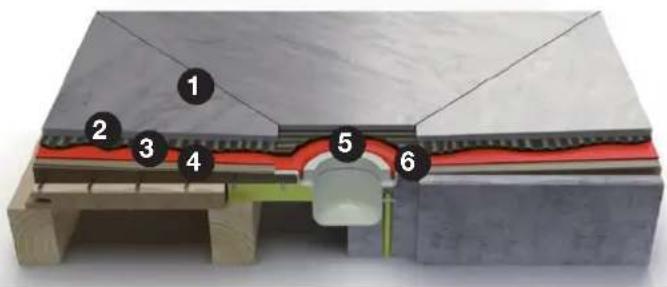

GOLVBRUNN

1. Klinker
2. Biltema Fästmassa
3. Biltema Tätskikt
4. Avjämningsmassa
5. Klämring
6. Brunnsfläns

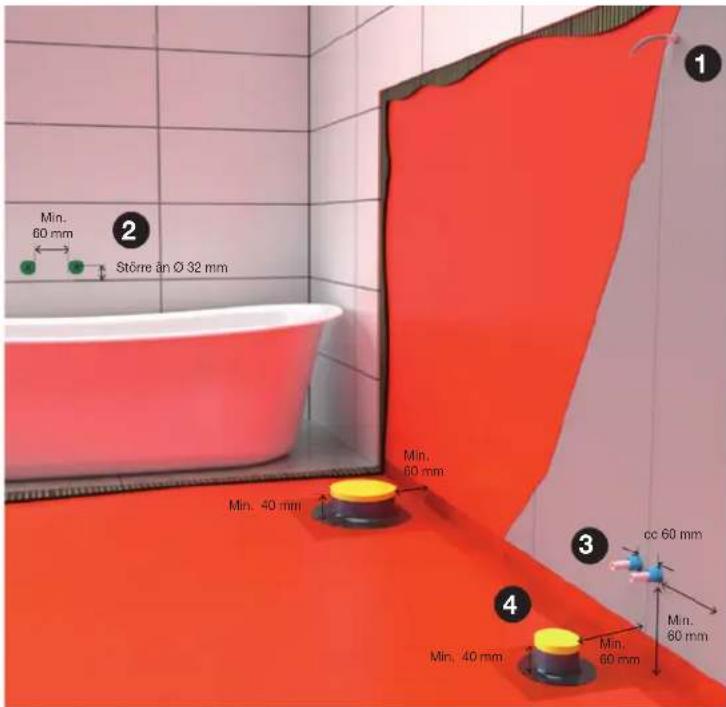

RÖRGENOMFÖRING

Min. 60 mm Större än Ø 32 mm Min. 40 mm Min. 60 mm oc 60 mm Min. 40 mm Min. 60 mm 1 2 3 4

1. El i våtrum ska utföras med fixerad genomföring med minsta diameter 16 mm. Genomföring för el i plats för bad och dusch bör utföras med rörböj VPS eller motsvarande och ej med flexrör.
2. Rör för värme eller tappvatten med diameter större än 32 mm ska ha ett avständ på minst 60 mm mellan kanterna.
3. Rör med diameter mindre eller lika med 32 mm ska ha ett cc-avständ på minst 60 mm, se bild D.
4. Spillvatten och rörgenomföringar i golv.

FÖRSTÄRKNING

Träbjälklag ska alltid förstärkas för att anpassa böjstyvheten till keramisk beläggning.

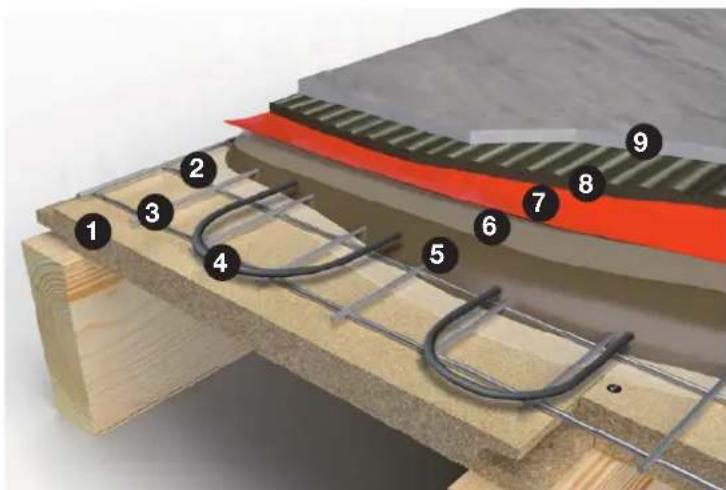

Golvkonstruktion

1. Underlag
2. Biltema Primer
3. Armering
4. Värmekabel
5. Flytspackel

6. Biltema Primer

7. Biltema Tätskikt

8. Biltema Fästmassa
9. Keramiska plattor

TABELL - RÖRGENOMFÖRING I GOLV

		Våtrum Övriga utrymmen
		I plats för bad eller dusch	Med vatten-värmare, värmepump eller vatten-mätare	Utan vatten-värmare, värmepump eller vatten-mätare	Tvättstuga, utrymmen med vatten-värmare, värmepump, vattenmätare	I WC-rum
Avlopp	Golvbrunn	√	√	√	√	√
	Spillvatten	✗	√	√	√	√
Rör till vatten-värmare, värmepump eller vatten-mätare	med rörgenom-föringshylsa	✗	√	ej tillämpbart	√	ej tillämpbart
	utan rörgenom-föringshylsa	✗	✗	ej tillämpbart	✗	ej tillämpbart
Tappvatten och/eller värmerör	med eller utan rörgenom-föringshylsa	✗	✗	✗	✗	√

Genomföring som är godkänd att bryta golvets tätskikt beroende på typ av rör och utrymme.

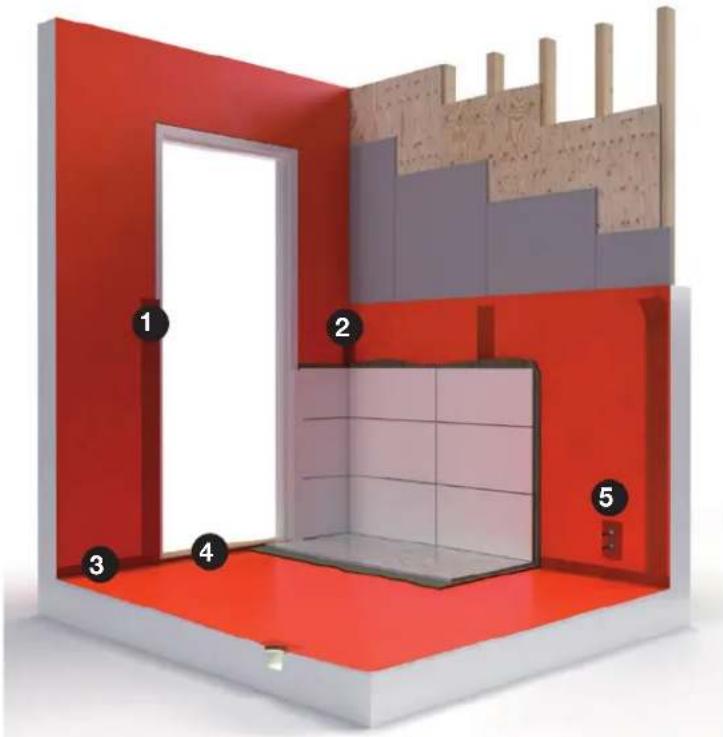

FÖRSEGLINGAR

1. Förseglingar på dörr och fönster i våtzon 1, se bild F.
2. Förseglingar i skarvar.
3. Försegling i golv-vägg-vinkel, se bild E.
4. Försegling mot dörrens tröskel, se bild G.
5. Försegling mot rörgenomföringar, se bilder H, I och J.

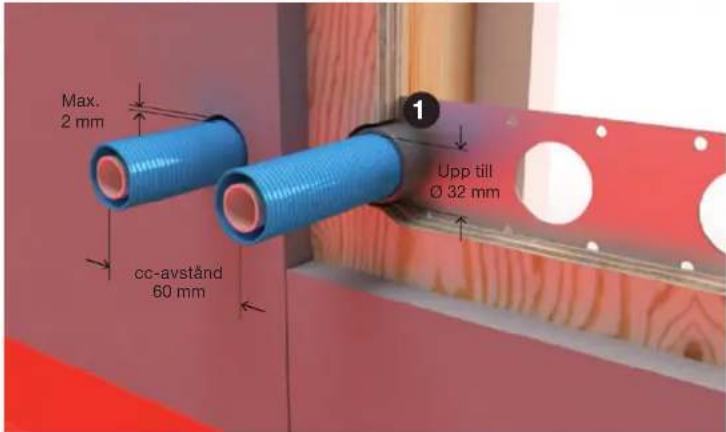

BILD D - Rörgenomföring i vägg

Max. 2 mm cc-avständ 60 mm 1 Upp till Ø 32 mm

Exempel på fixerad rörgenomföring med rör-i-rör-system. 1. Fixering

Försegling ska utföras kontinuerligt mellan tröskel, karm och vägg.

Försegling ut på karm skyddar väggens inre konstruktion.

1. Tröskel
2. Uppvik (Försegling)
3. Fästmassa
4. Mjukfog
5. Klinker

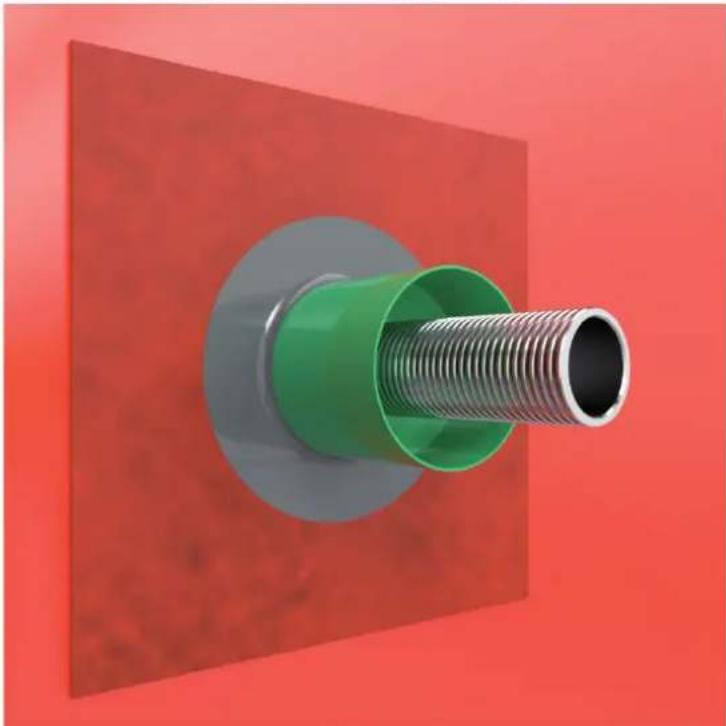

Försegling mot rör-i-rör sker mot skyddsröret.

BILD J - FÖRSEGLING MOT VÄGGDOSA

Vid användning av väggdosa sker tätningen direkt mot dosan.

För rör utan skyddsrör sker förseglingen direkt på rörets plasthölje.

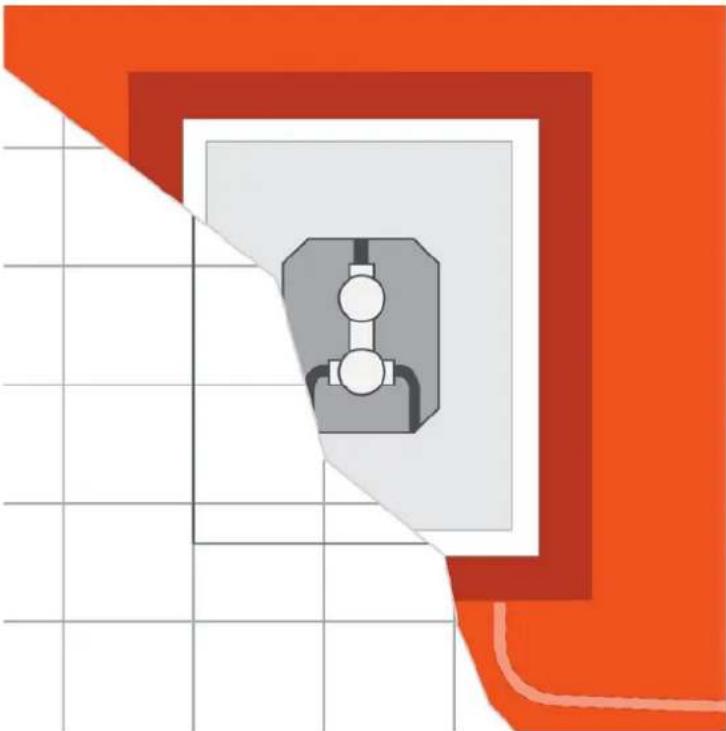

INBYGGNADSLÅDA

Anslutningen ska göras med överlapp om minst 30 mm tätskikt ut på plastmattan bakom keramiken. Från golvet upp till nederkant keramik ska det vara minst 80 mm synlig plastmatta.

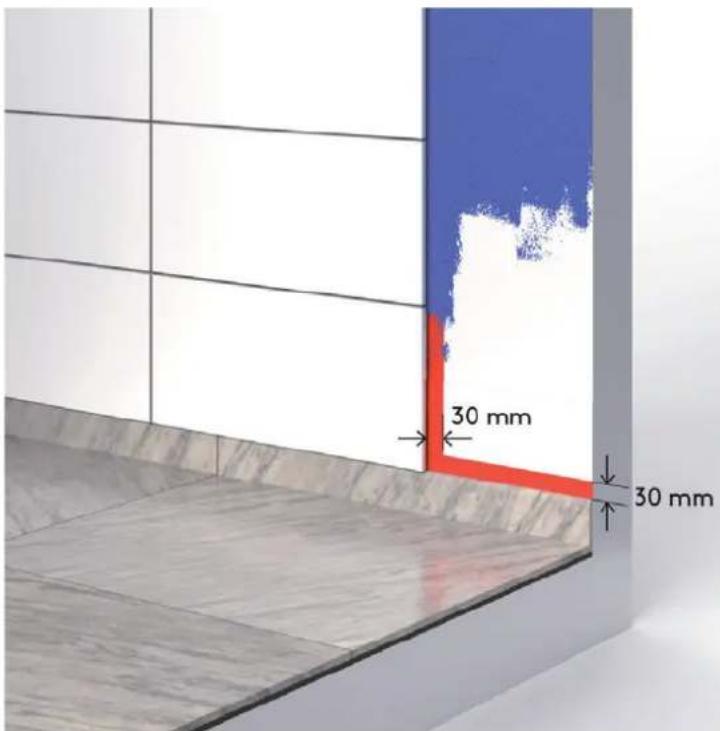

BILD L - ANSLUTNING TILL MÅLAT TÄTSKIKTSSYSTEM

30 mm 30 mm

Anslutningen till det målade VT-systemet ska göras med ett överlapp med minst 30 mm tätskikt ut från keramiken.

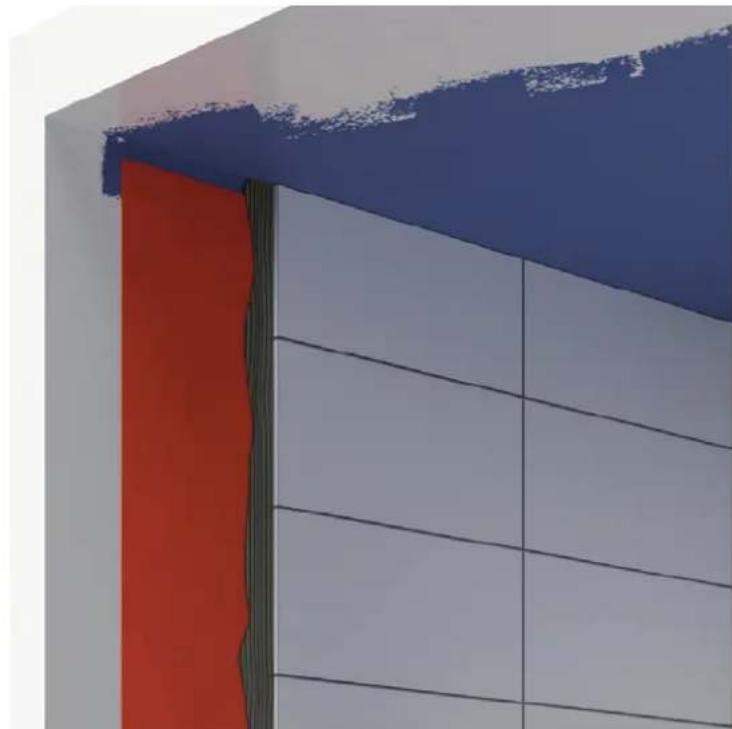

BILD M - TAK MÅLAT FÖRE PLATTSÄTTNING

Är taket nedmålat på vägg kan tätskiktet avslutas 50 mm från taket, för att undvika nedsmutsning av taket.

Är taket inte målat innan plattsättning bör tätskiktet avslutas så nära taket som möjligt men kan avslutas max 50 mm från taket.

Tätskikt ska finnas på golv och vägg bakom den inbyggda spolcisternen. Klinker på golv ska finnas under inbyggnaden. Kontrollera med tätskiktsleverantören om eventuell keramik bakom spolcisternen.

Skruven ska bottna i regeln.
1. Tätmassa och ev plugg
2. Skivmaterial
3. Regel

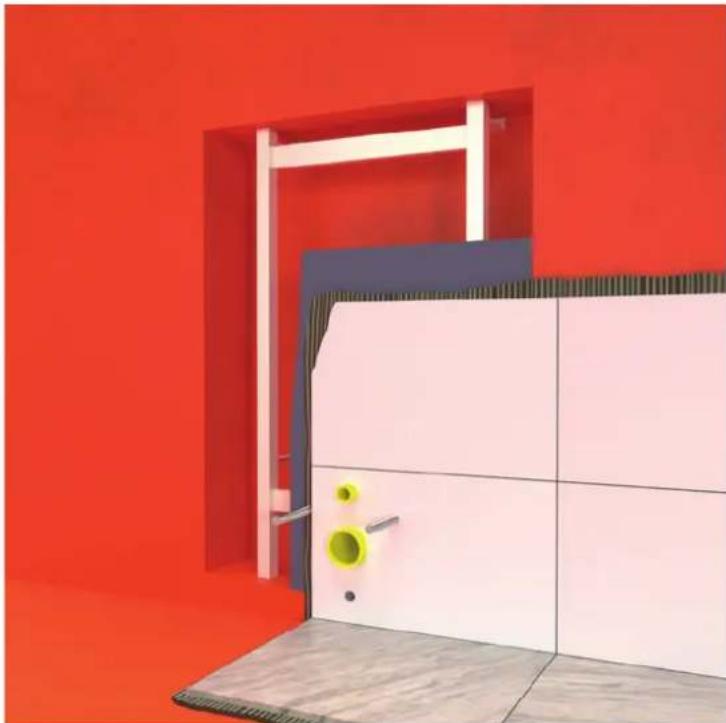

BILD P - TÄTSKIKT BAKOM INBYGGD WC I VÄGG

Tätskikt ska finnas under och bakom den inbyggda spolcisternen. Eventuellt läckage vid armaturen ska rinna ut till våtrummet.

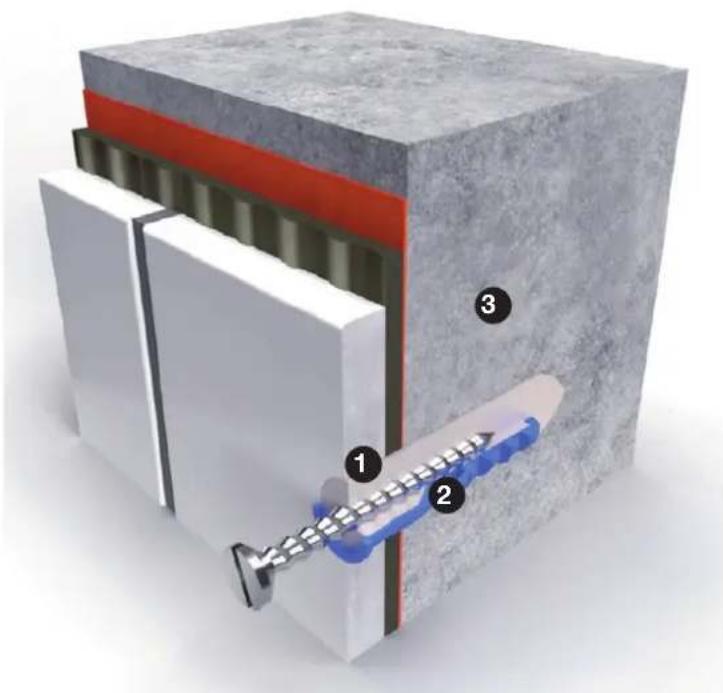

BILD R - INFÄSTNING I BETONGVÄGG

Skruven ska bottna i betongen.
1. Tätmassa
2. Plugg och tätmassa
3. Betongvägg

BBV 21:1 TILLÄMPLIGA STANDARDER OCH NORMER

Nedan följer en förteckning över de standarder som det finns hänvisning till i reglerna. Av dessa framgår de minimikrav som ställs på det enskilda materialets egenskaper inom Europa. Standardernas versioner är de som gällde vid tidpunkten för publicering av föreliggande branschregler. Efter revidering av standard gäller den senaste utgivna standarden. Samtliga standarder kan beställas från www.sis.se.

• Fästmassor för keramiska plattor. Krav, utvärdering av överensstämmelse, klassifikation och beteckning. SVENSK STANDARD SS-EN 12004-1:2017
• Fästmassor för keramiska plattor. Provningsmetoder. SVENSK STANDARD 12004-2:2017
• Grout for tiles – Requirements, evaluation of conformity, classification and designation. SVENSK STANDARD SS-EN 13888:2009
• Keramiska plattor – Definitioner, klassificering, egenskaper, bedömning av överensstämmelse och märkning. SVENSK STANDARD SS-EN 14411:2016
• Golvmaterial – Avjämnings- och beläggningsmassor baserade på cement, gips, magnesit, bitumen eller härdplaster – Egenskaper och krav. SVENSK STANDARD SS-EN 13813
• Avlopp – Brunnar för byggnader. Del 1: Golvbrunnar med vattenlås med minst 50 mm vattenläsdjup. SVENSK STANDARD SS-EN 1253-1:2015
• Avlopp – Brunnar för byggnader. Del 2: Takbrunnar och golvbrunnar utan luktlås. SVENSK STANDARD SS-EN 1253-2:2015
• Gipsbindemedel och gipsbaserad puts – Del 1: Definitioner och krav. SVENSK STANDARD SS-EN 13279-1:2008
• Spånskivor – specifikationer. SVENSK STANDARD SS-EN 312:2010

ÅNGGENOMGÅNGSMOTSTÅND

Värdet på ånggenomgångsmotstånd beräknar man fram enligt standard SS-EN ISO 12572:2016. I Sverige används av tradition värdet för ånggenomgångsmotstånd utryckt i s/m (sekunder per meter).

KÄLLA

BBV – Byggkeramikrådets branschregler för våtrum

Branschregler för kakel och klinker i våtrum. Reglerna är framtagna av Byggkeramikrådet med hänsyn till myndighetskraven i Boverkets byggregler, BFS 2011:6 med ändringar till och med BFS 2020:4, BBR. Illustration: AB Typoform

VÄGG

ÄNGGENOMGÅNGSMOTSTÅND CA 3 200 000 s/m

BILTEMA TÄTSKIKTSSYSTEM-2K - VÄGG

OBS! Tänk på att Biltema Tätskiktsfolie Våtrum monteras inom 30 minuter i Biltema 2K Tätskiktslim Våtrum (minst 0,4 kg/ m²) så att full övervätning mellan tätskiktsfolie och underlaget uppnås. Folievåder monteras med Biltema 2K Tätskiktslim Våtrum och alla överlappningar mot Biltema Skarvremsa Våtrum eller Biltema Hörn ska vara minst 35 mm breda och limmade med Biltema 2K Tätskiktslim Våtrum. Biltema Rörmanschetter monteras också med Biltema 2K Tätskiktslim Våtrum. Biltema 2K Tätskiktslim Våtrum ger en stark vattentät limfog.

Alla skarvar, manschetter och överlappningar ska förseglas med Biltema 2K Tätskiktslim Våtrum innan montering av plattor.

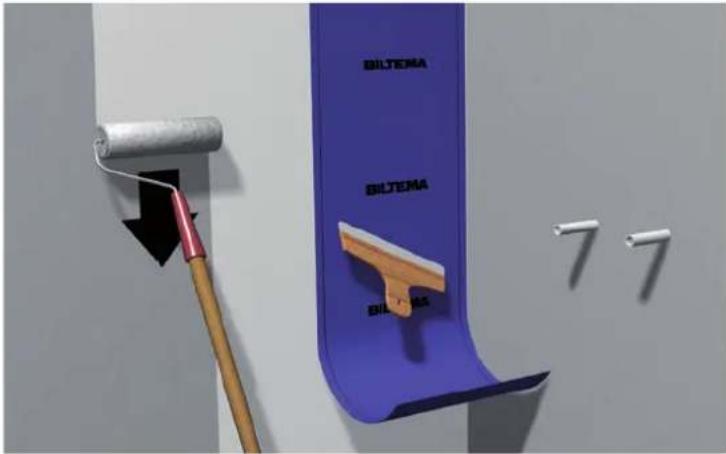

1. FÖRBEHANDLING

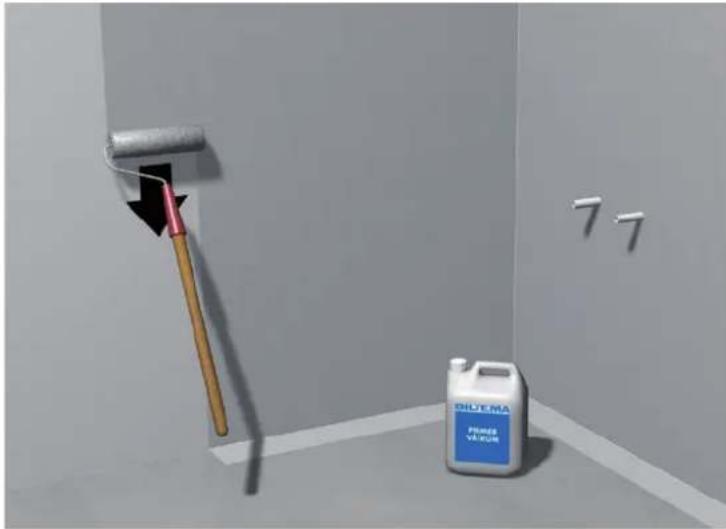

Vi rekommenderar att underlaget primas med Biltema Primer Våtrum, ca 0,1-0,3l/m². Fördelen är att du förlänger öppentiden på Biltema 2K Tätskiktslim, du får en längre monterings-tid och bättre vidhäftning.

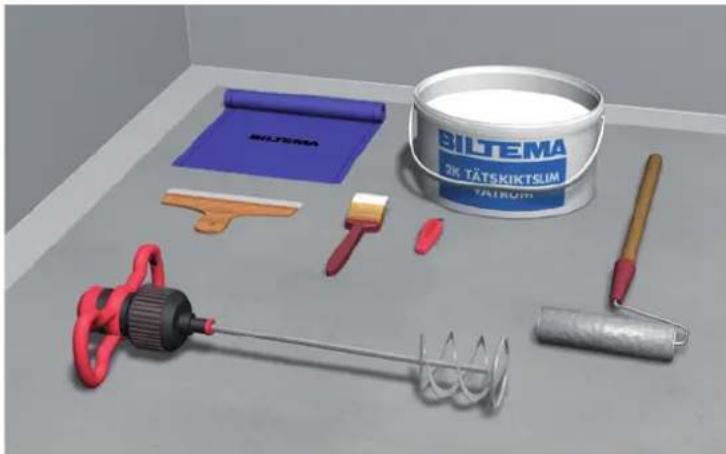

1. PLANERING


Kontrollera att du har allt material på plats, alla verktyg och de hjälpmedel du behöver. Mät upp väggarna och planera arbetsgången och markera där du vill starta monteringen. Kapa därefter till dina folievåder och remsor. Observera att alla

överlapp/skarvar där Biltema Tätskiktsfolie Våtrum, Biltema Skarvremsa Våtrum eller Biltema Rörmanschetter ansluter till varandra måste ha en bredd om minst 35 mm.

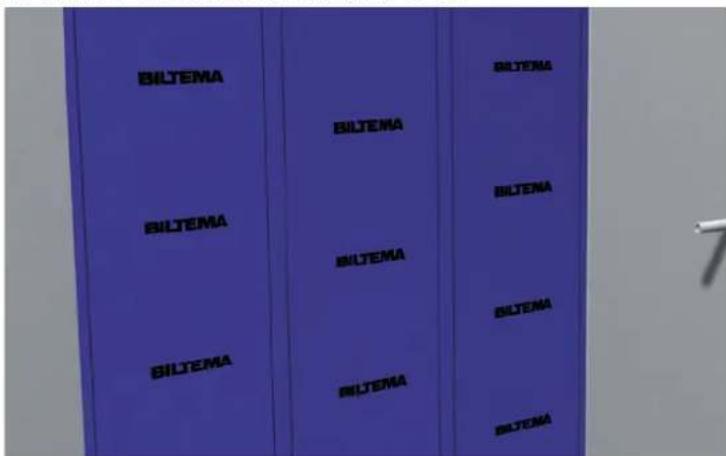

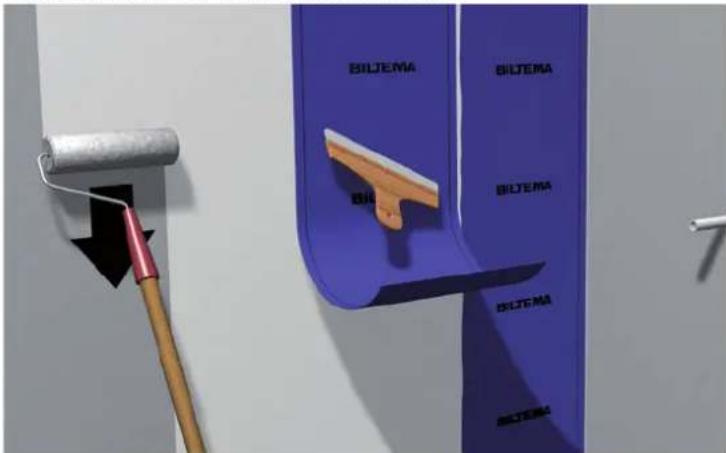

1. MONTERING TÄTSKIKTSFOLIE


BILTEMA BILTEMA BILTEMA 77

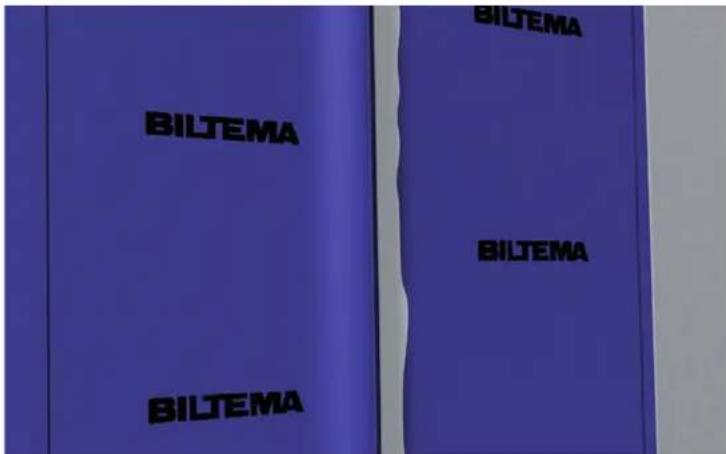

Applicera Biltema 2K Tätskiktslim Våtrum minst 0,4kg/m². Montera Biltema Tätskiktsfolie Våtrumsvåd efter din markering. Montera en folievåd i taget och med ett nedvik om minst 50 mm ut på golvet. Kontrollera regelbundet att du har en jämn heltäckande limfilm på båda sidor. För fastpressning rekommenderas plastspackel med rundade hörn så man inte skadar Tätskiktsfolien och för skarvar/remsor en skarvrulle med flänsar (ej slät). Börja pressa från mitten och pressa därefter uppåt, sedan nedåt följt av ut mot sidorna så att inga veck eller luftblåsor finns kvar.

Alternativ: Montera Biltema Tätskiktsfolie Våtrum kant-i-kant och montera en folievåd i taget och avsluta våderna ca 10 mm från golv-väggvinkeln samt i vägg-väggvinkeln för att undvika hålkäl.

4.MONTERING TÄTSKIKTSFOLIE

BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA

Nästa våd monteras med 35 mm överlapp efter det förtryckta strecket. Om man inte använder Biltema Skarvremsa Våtrum i vägg-väggvinkelns inner- och ytterhörn så gå förbi med folievåd minst 100 mm. Fortsätt tills alla våder är satta.

5. MONTERING TÄTSKIKTSFOLIE

BILTEMA BILTEMA BILTEMA BILTEMA

Överlappen limmas med Biltema 2K Tätskiktslim Våtrum.

Alla skarvar, manschetter och överlappningar ska förseglas med Biltema 2K Tätskiktslim Våtrum innan montering av plattor.

6. MONTERING TÄTSKIKTSFOLIE

BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA

Som alternativ monteringsmetod kan Biltema Tätskiktsfolie Våtrum monteras kant-i-kant. Biltema Skarvremsa Våtrum används i vägg-väggvinkels inner och ytterhörn.

7. MONTERING TÄTSKIKTSFOLIE

BILTEMA TEMA

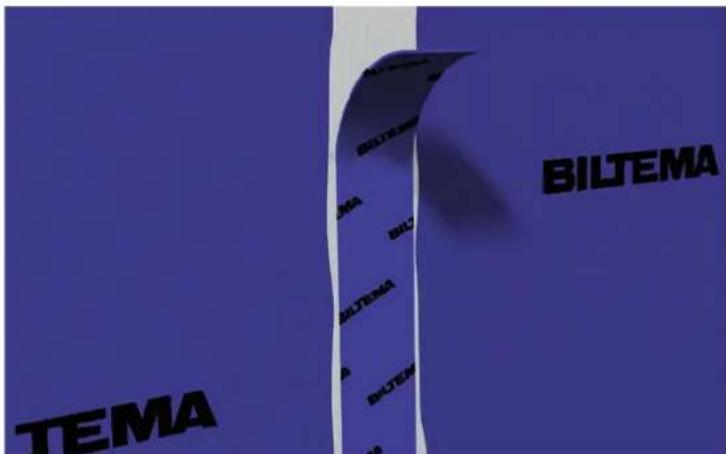

Vid kant-i-kant-montage förseglas skarven med Biltema Skarvremsa Våtrum som monteras med Biltema 2K Tätskiktslim Våtrum. Alternativt monteras Biltema Skarvremsa Våtrum Självhäftande över skarven.

Alla skarvar, manschetter och överlappningar ska förseglas med Biltema 2K Tätskiktslim Våtrum innan montering av plattor.

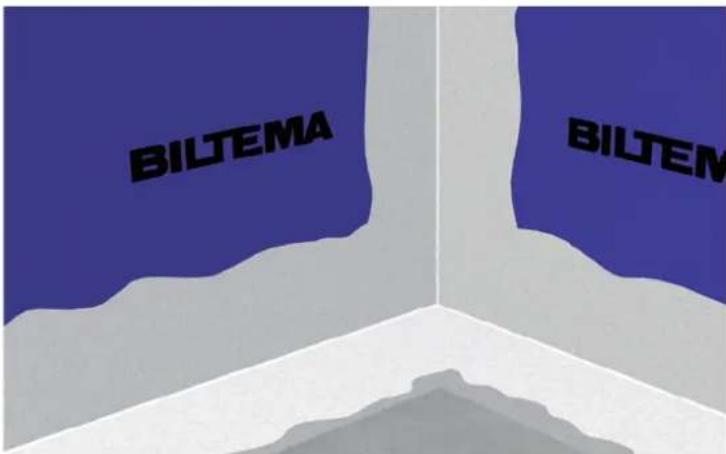

8. MONTERING SKARVREMSA

BILTEMA BILTEM

Applicera Biltema 2K Tätskiktslim Våtrum med elementroller eller pensel på Biltema Tätskiktsfolie Våtrum i golv-väggvinkel samt i vägg-väggvinkelns inner- och ytterhörn. Observera att du inte behöver någon typ av remsa i golv-väggvinkeln om du monterat med nedvik.

9. MONTERING SKARVREMSA

BILJEMA BILTEM

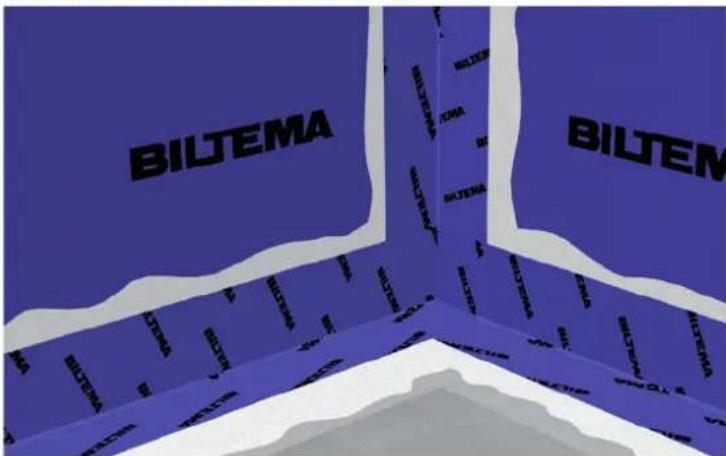

Montera Biltema Skarvremsa Våtrum i vägg-väggvinkelns inner- eller ytterhörn och avsluta den ca 1 cm från golvet. Montera sedan Biltema Skarvremsa Våtrum i golv-väggvinkeln med minst 35 mm överlapp på vägg-väggvinkels remsa.

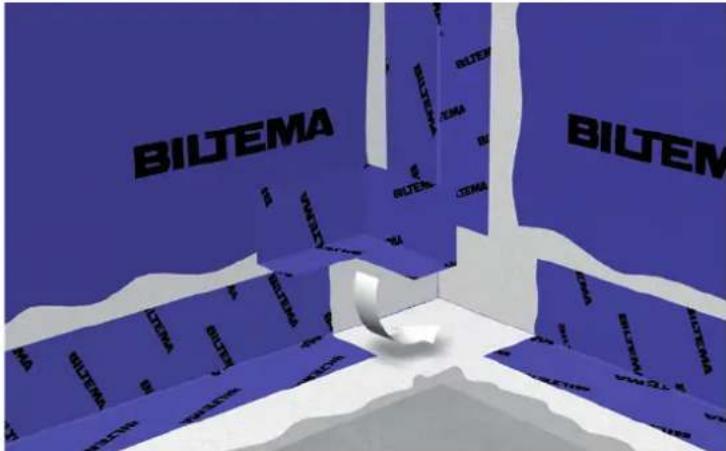

10. MONTERING HÖRN

BILJEMA BILJEMA

Applicera Biltema 2K Tätskiktslim Våtrum i inner- och alt ytterhörn och montera Biltema Innerhörn och alt Biltema Ytterhörn.

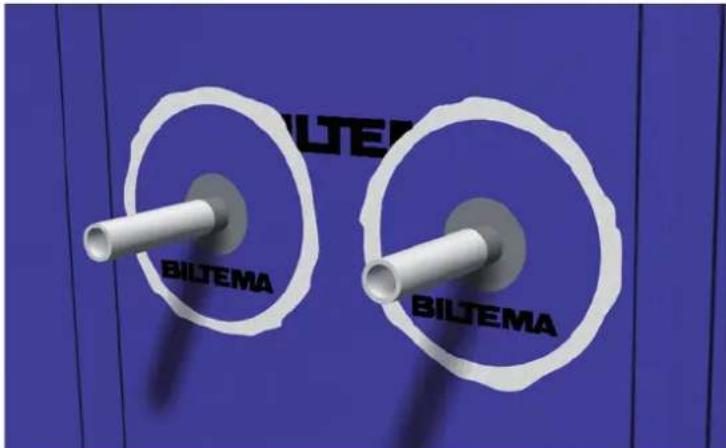

11. MONTERING RÖRMANSCHETT

BILTEMA BILTEMA

Alla rörgenomföringar ska tätas med Biltema Rörmanschett. Välj rätt manschett för rätt rörtjocklek. Manschetten monteras med Biltema 2K Tätskiktslim Våtrum. Arbeta bort eventuella veck och blåsor och avsluta med att täcka in manschetten med Biltema 2K Tätskiktslim Våtrum.

OBS! Var noga med att hålla röret fritt från Biltema 2K Tätskiktslim Våtrum, manschetten ska tätas direkt på röret utan "lim" emellan.

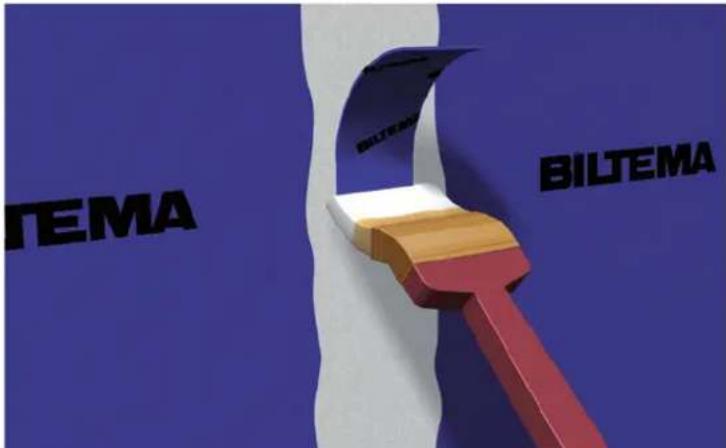

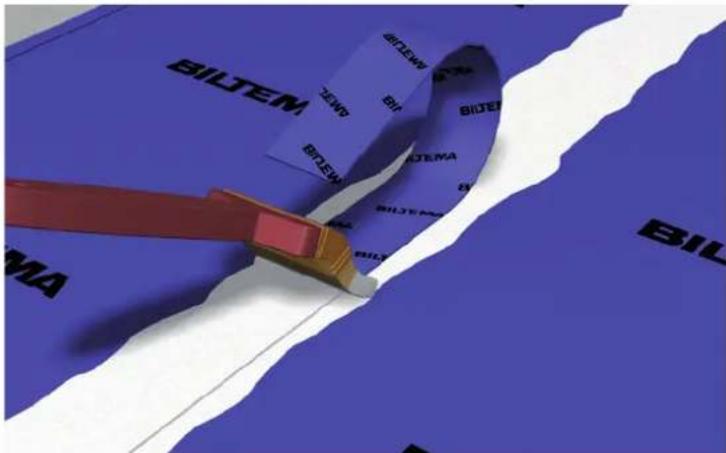

12. FÖRSEGLING SKARVREMSA

ITEMA BILTEMA BILTEMA

Alla skarvar, manschetter och överlappningar ska förseglas med Biltema 2K Tätskiktslim Våtrum innan montering av plattor.

OBS! Tänkt på att gör egenkontroll. Innan plattsättningen påbörjas syna av utfört arbete noggrant. Om du finner veck, luftblåsor eller andra brister i vidhäftningen hos Biltema Tätskiktsfolie Våtrum så skär upp och limma om med Biltema 2K Tätskiktslim Våtrum eller skär bort och sätt en Folielapp utanpå (kom ihåg regeln om 35 mm överlapp) som limmas med Biltema 2K Tätskiktslim Våtrum. Ibland behöver man snitta upp folievåden så att man får en skarv. Montera Biltema Skarvremsa Våtrum över skarven och limma med Biltema 2K Tätskiktslim Våtrum.

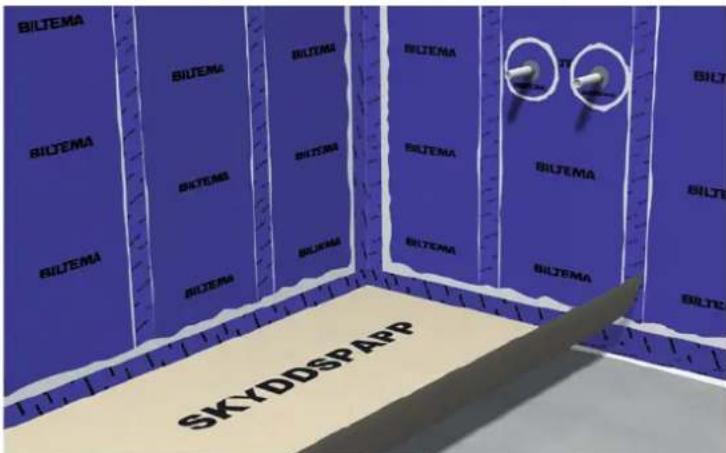

INNAN KAKLING

BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA SKYODSPAPP

Gör rent golvet och täck hela golvet med lämpligt täckmaterial. Var särskilt noga med att skydda Biltema Skarvremsa Våtrum i golv-väggvinkeln. Sätt plattor och foga. Se plattsättning KAKEL senare i denna monteringsanvisning.

GOLV

ÅNGGENOMGÅNGSMOTSTÅND CA 3 200 000 s/m

OBS! Tänk på att Biltema Tätskiktsfolie Våtrum monteras inom 30 minuter i Biltema 2K Tätskiktslim Våtrum (minst 0,4 kg/m²) så att full övervätning mellan tätskiktsfolie och underlaget uppnås. Folievåder monteras med Biltema 2K Tätskiktslim Våtrum och alla överlappningar mot Biltema Skarvremsa Våtrum eller Biltema Hörn ska vara minst 35 mm breda och limmade med Biltema 2K Tätskiktslim Våtrum. Biltema Rörmanschetter monteras också med Biltema 2K Tätskiktslim Våtrum. Biltema 2K Tätskiktslim Våtrum ger en stark vattentät limfog.

För säker, enkel anslutning av Biltema Tätskiktsfolie Våtrum till golvbrunn bör brunnsleverantörens skärverktyg/skärmall användas.

Alla skarvar, manschetter och överlappningar ska förseglas med Biltema 2K Tätskiktslim Våtrum innan montering av plattor.

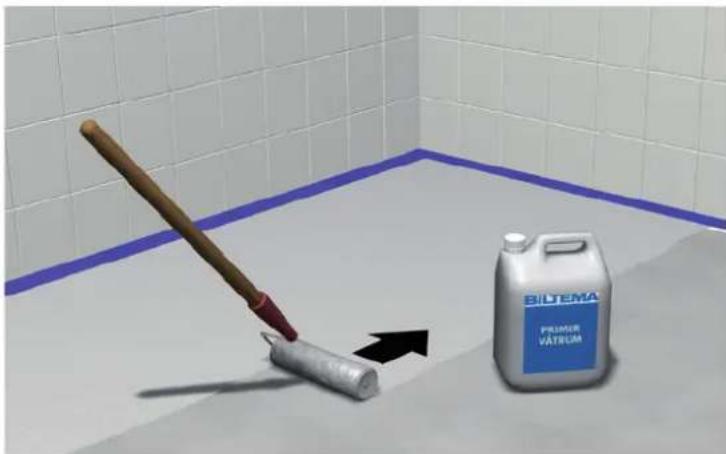

1. FÖRBEHANDLING


Vi rekommenderar att underlaget primas med Biltema Primer Våtrum. Fördelen med det är att du förlänger öppentiden på Biltema 2K Tätskiktslim Våtrum och du får en längre monteringstid. Prima inte på golvbrunnen.

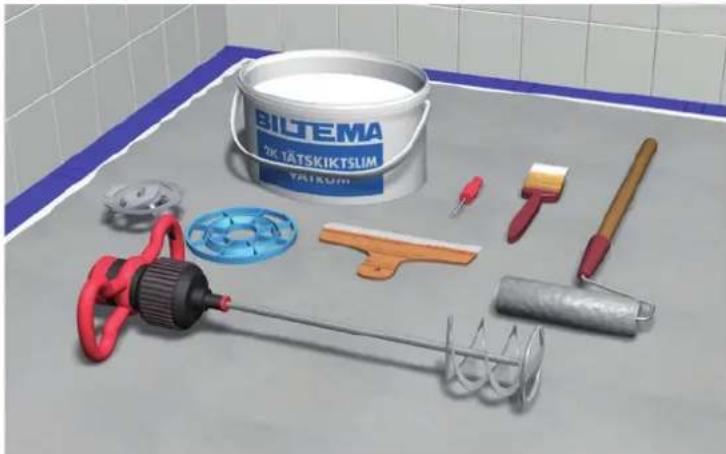

1. PLANERING


Se till att du har rätt skärmall/skärverktyg och klämring till golvbrunnen. Kontrollera att du har allt material på plats, alla verktyg och de hjälpmedel du behöver. Mät upp golvet och

planera arbetsgången och markera där du vill starta monteringen. Kapa därefter till dina folievåder och eventuella remsor. Observera att alla överlapp/skarvar där Biltema Tätskiktsfolie Våtrum, Biltema Skarvremsa Våtrum eller Biltema Rörmanschetter ansluter till varandra måste ha en bredd om minst 35 mm.

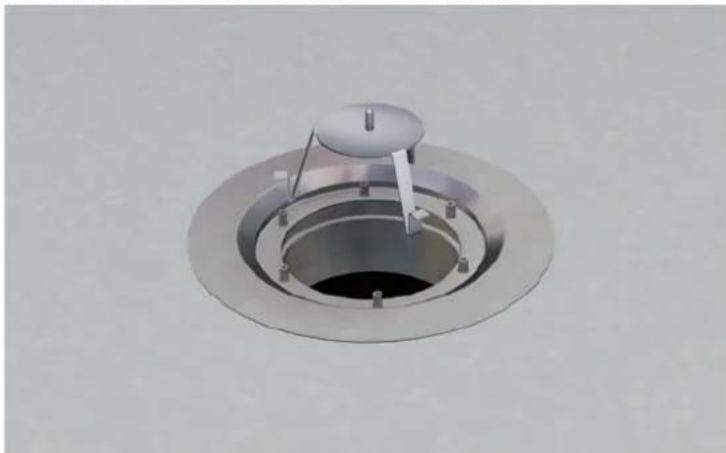

1. ANSLUTNING MOT PURUS BRAGE BRUNN


Säkerställ att brunnen är installerad rätt enligt gällande anvisning från brunnstillverkaren. Gör rent brunnen från smuts för att säkerställa god vidhäftning. Montera dit Purus kniv-fot enligt anvisning. Lägg på Biltemas Brunnsmanschett Enkelhäftande (torrt) centrerat över brunnen och märk ut en linje runt manschetten. Applicera sedan Biltema Skarvlim Våtrum i det markerade området och in över brunnens fläns. Använd gärna applikatorn eller en limspridare för att fördela limmet jämt över området. Montera sedan Biltemas Brunnsmanschett Enkelhäftande med filtsidan nedåt över limmet. Använd en plastspackel eller dylikt för att pressa brunnsmanschetten mot under laget. Var noga med att inga blåsor uppstår.

OBS! Biltemas Enkelhäftande Brunnsmanschett används endast till denna brunn. Se vidare anvisning för övriga brunnar!

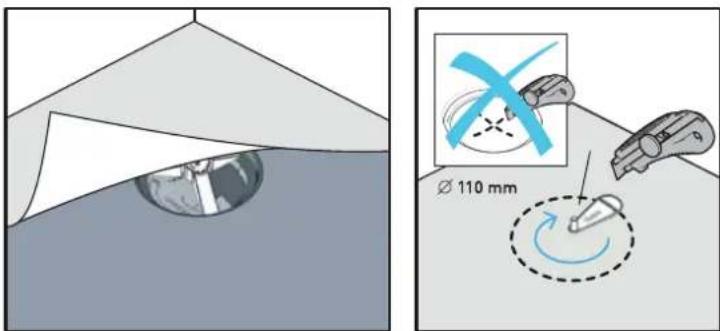

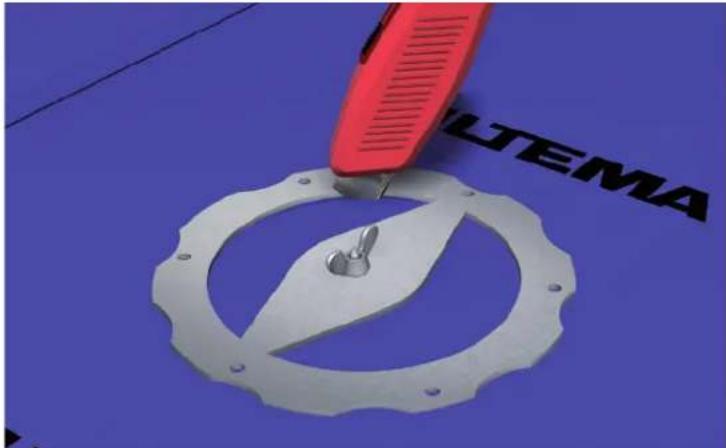

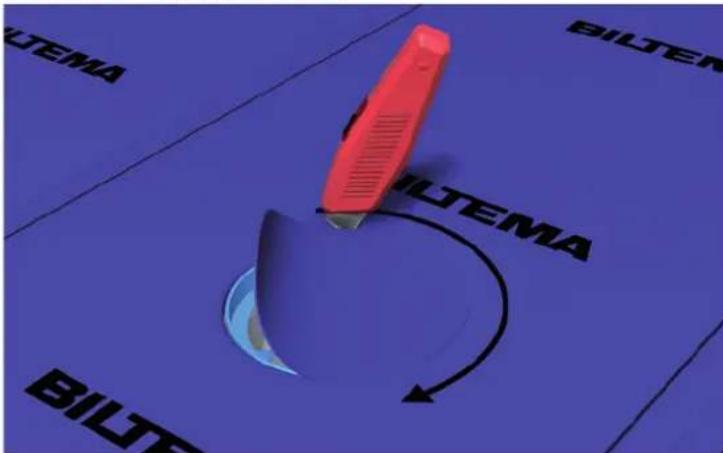

1. JAFO GOLVBRUNN - SKÄRMALL


Säkerställ att brunnen är rätt installerad enligt gällande anvisning från brunnstillverkaren. Gör rent brunnen från smuts för att säkerställa god vidhäftning.

Ta bort o-ringen i golvbrunnssätet och montera Jafo skärmall.

1. BLÜCHER GOLVBRUNN - SKÄRMALL


Säkerställ att brunnen är rätt installerad enligt gällande anvisning från brunnstillverkaren. Gör rent brunnen från smuts för att säkerställa god vidhäftning. Montera foten till skärmallen.

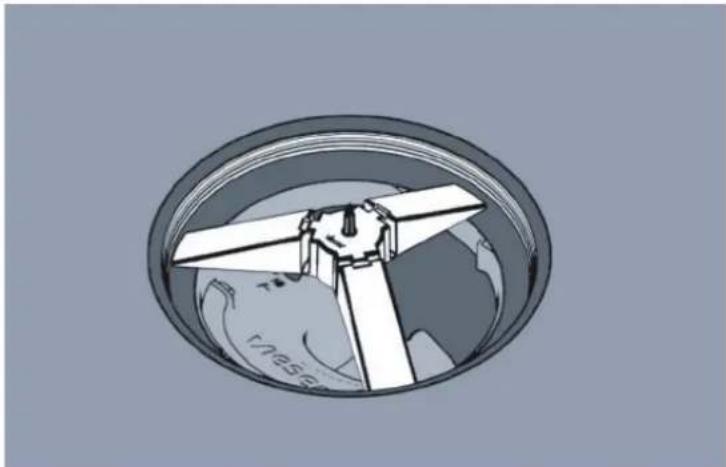

1. VIESER ONE GOLVBRUNN - SKÄRMALL


Säkerställ att brunnen är rätt installerad enligt gällande anvisning från brunnstillverkaren. Gör rent brunnen från smuts för att säkerställa god vidhäftning. Vieser skärmall är tänkt att användas efter att Biltema Brunnsmanschett och Biltema Tätskiktsfolie Våtrum är monterade.

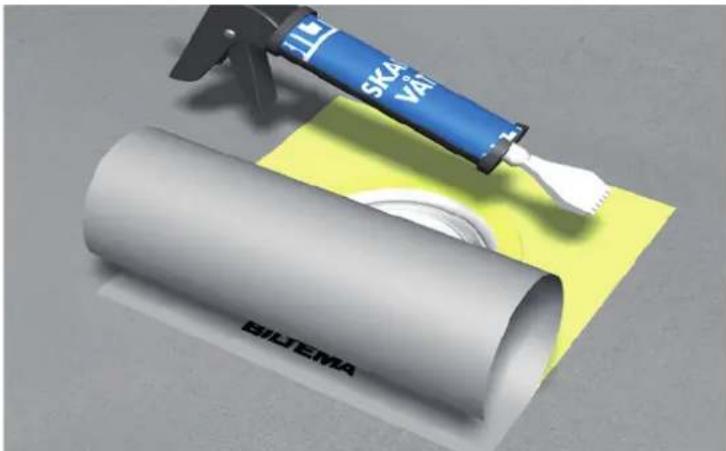

1. MONTERING BRUNNSMANSCHETT


BILTEMA

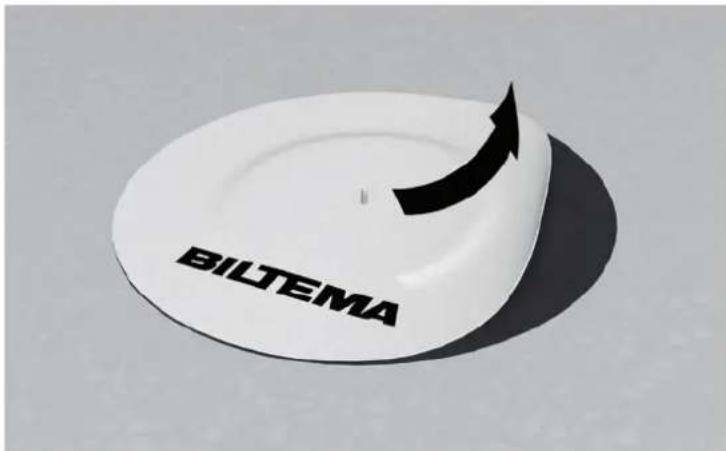

Riv bort relesepappret på ena sidan, centrera och montera Biltema Brunnsmanschett Dubbelhäftande så den uppnår

fullgod vidhäftning utan veck och blåsor. Vid Purus eller Blücher golvbrunn så tryck igenom knivfotens/skär-mallens tapp ordentligt.

1. MONTERING TÄTSKIKTSFOLIE

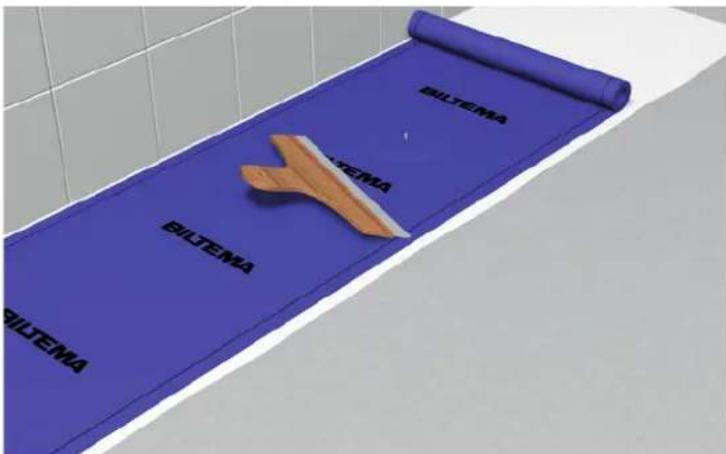

Starta vid brunnen och montera en Biltema Tätskiktsfolie Våtrumsvåd åt gången. Applicera Biltema 2K Tätskiktslim, minst 0,4 kg/m², på den yta folievåden täcker och minst 35 mm in på Biltema Tätskiktsfolie Våtrum eller på Biltema Skarvremsa Våtrum. Riv bort releasepappret på ovansidan av Biltema Brunnsmanschett. Montera folievåd över brunnsmanschetten och avsluta folievåderna ca 1 cm från väggen för att inte riskera att få hålkäl. Pressa sedan bort eventuella veck och blåsor. Börja pressa från mitten och sedan ut mot kanterna.

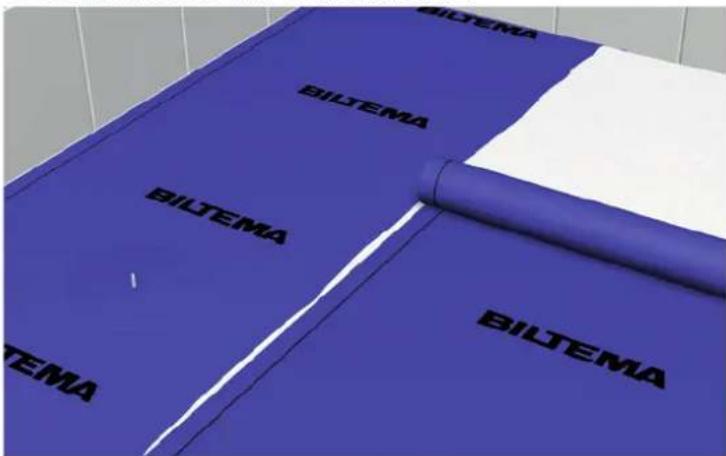

1. MONTERING TÄTSKIKTSFOLIE

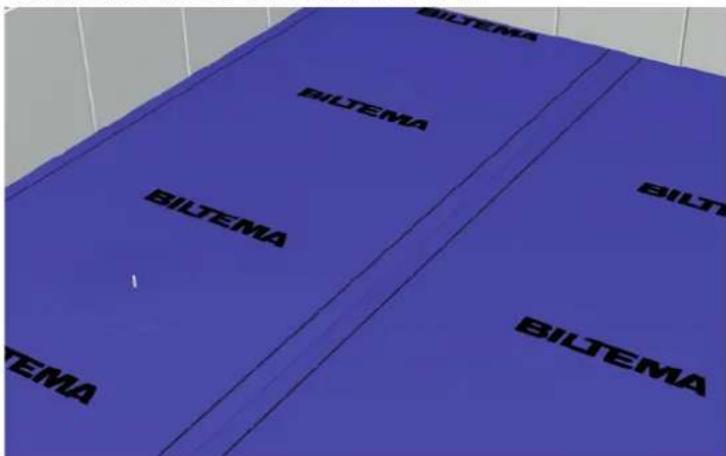

Nästa folievåd monteras med 35 mm överlapp efter det förtryckta strecket. Fortsätt tills hela golvet är satt.

1. MONTERING TÄTSKIKTSFOLIE


BILTEMA BILTEMA BILTEMA BILTEMA

Överlappen limmas med Biltema 2K Tätskiktslim Våtrum.

Alla skarvar, manschetter och överlappningar ska förseglas med Biltema 2K Tätskiktslim Våtrum innan montering av plattor.

1. MONTERING TÄTSKIKTSFOLIE


BIJTEMA BIJTEMA BIJTEMA 1 BIJTEMA BIJTEMA

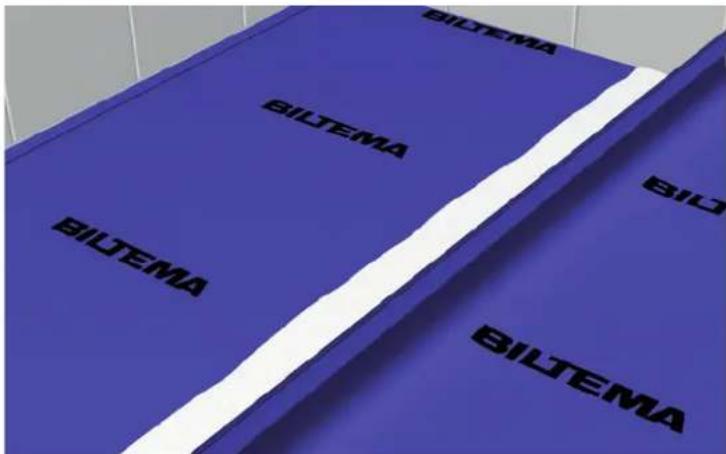

Alternativt monteras folievåder kant-i-kant.

1. MONTERING TÄTSKIKTSFOLIE


BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA

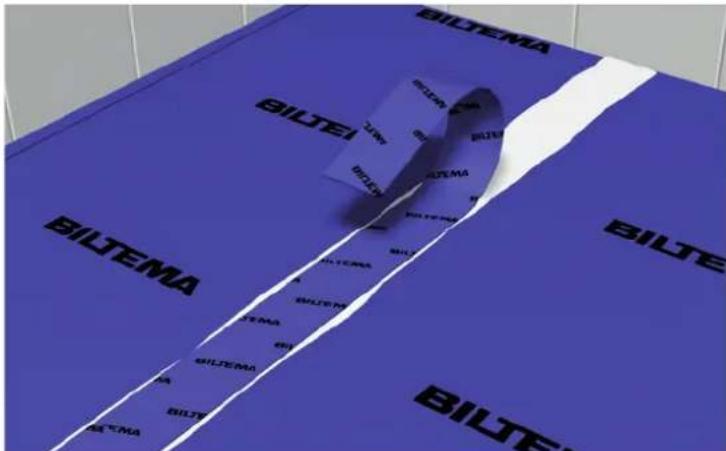

Vid kant-i-kant-montage förseglas skarven med Biltema Skarvremsa Våtrum som monteras med Biltema 2K Tätskiktslim Våtrum. Alternativt monteras Biltema Skarvremsa Våtrum Självhäftande över skarven.

Alla skarvar, manschetter och överlappningar ska förseglas med Biltema 2K Tätskiktslim Våtrum innan montering av plattor.

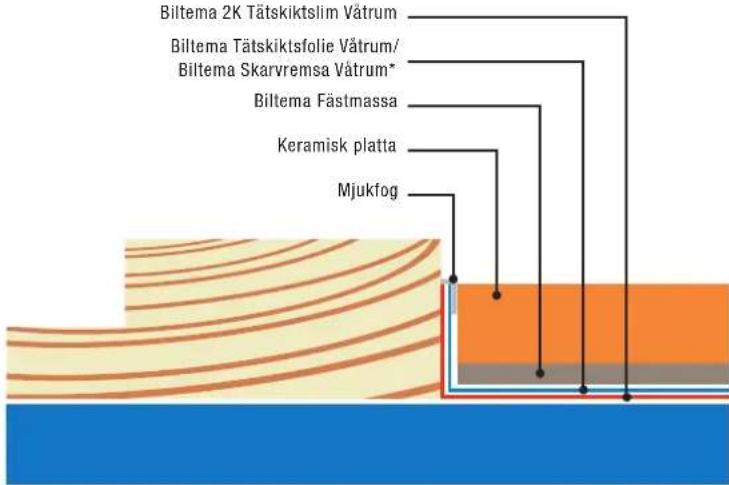

1. ANSLUTNING TRÖSKEL


Biltema 2K Tätskiktslim Våtrum Biltema Tätskiktsfolie Våtrum/ Biltema Skarvremsa Våtrum* Biltema Fästmassa Keramisk platta Mjukfog

Försegling mot tröskel ska ske genom uppvik av Biltema Tätskiktsfolie Våtrum, alternativt avsluta folievåden ca 10 mm från golv-väggvinkeln för att undvika hålkäl och applicera Biltema Skarvremsa Våtrum* som limmas med Biltema 2K Tätskiktslim Våtrum mot tröskeln till nivå för färdigt golv. Om golvtröskel saknas ska blindtröskel vara monterad för att tätskikt och försegling ska kunna utföras.
* Alternativt Biltema Skarvremsa Våtrum Självhäftande.

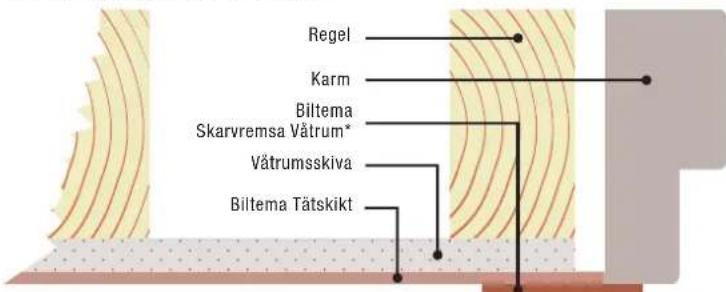

1. ANSLUTNING KARM


Regel Karm Biltema Skarvremsa Våtrum* Våtrumsskiva Biltema Tätskikt

Försegling ska utföras kontinuerligt mellan tröskel, karm och vägg. Försegling ut på karm skyddar väggens inre konstruktion. Karm ska vara monterad innan Biltema Tätskikt appliceras. Om så inte är fallet ska detta noteras som en avvikelse i Kvalitetsdokumentet.
* Alternativt Biltema Skarvremsa Våtrum Självhäftande.

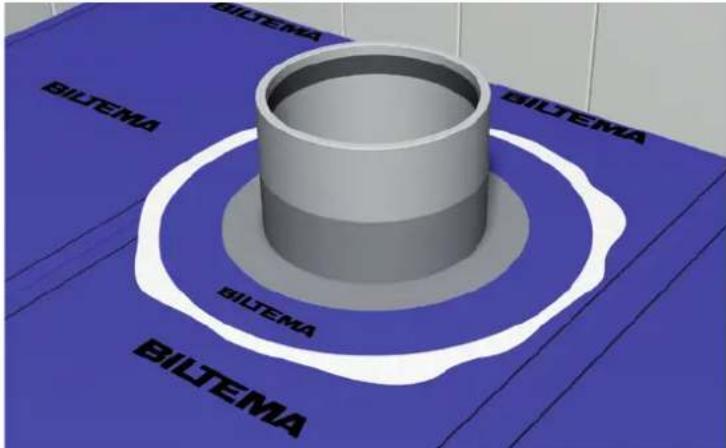

15. MONTERING RÖRMANSCHETT

Alla rörgenomföringar ska tätas med Biltema Rörmanschett. Välj rätt manschett för rätt rörtjocklek. Manschetten monteras med Biltema 2K Tätskiktslim Våtrum. Arbeta bort eventuella veck och blåsor och avsluta med att täcka in manschetten med Biltema 2K Tätskiktslim Våtrum.

OBS! Var noga med att hålla röret fritt från Biltema 2K Tätskiktslim Våtrum, manschetten ska tätas direkt på röret utan "lim" emellan.

16. FÖRSEGLING SKARVREMSA

Alla skarvar, manschetter och överlappningar ska förseglas med Biltema 2K Tätskiktslim Våtrum innan montering av plattor.

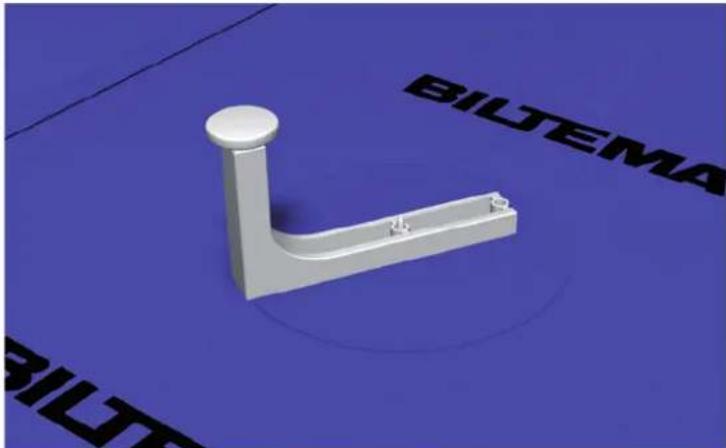

17. PURUS - HÅLTAGNING

Montera dit Puruskniven på den vita tappen. Tryck till så att kniven går igenom manschetten och skär med en vridande rörelse ett helt varv runt. Ta bort kniv och knivfot.

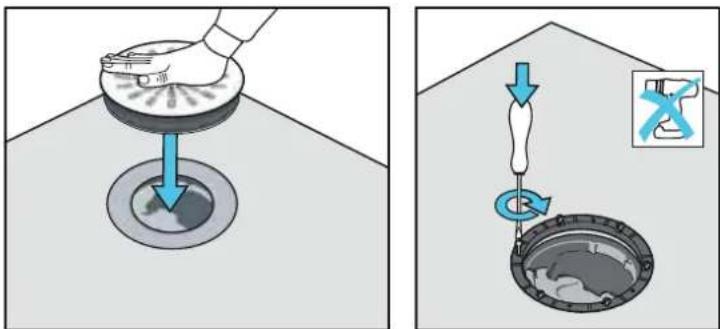

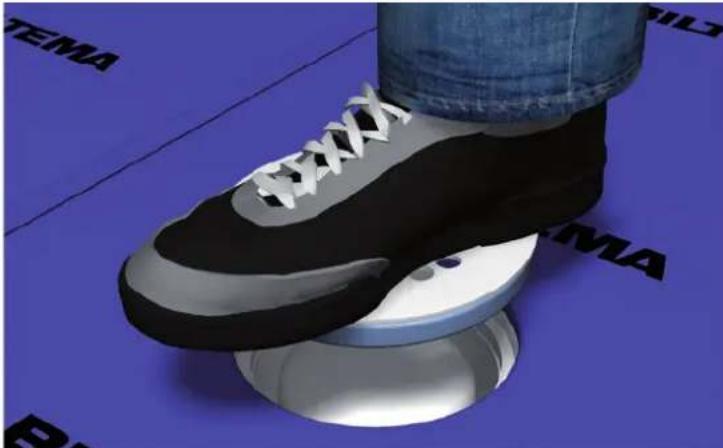

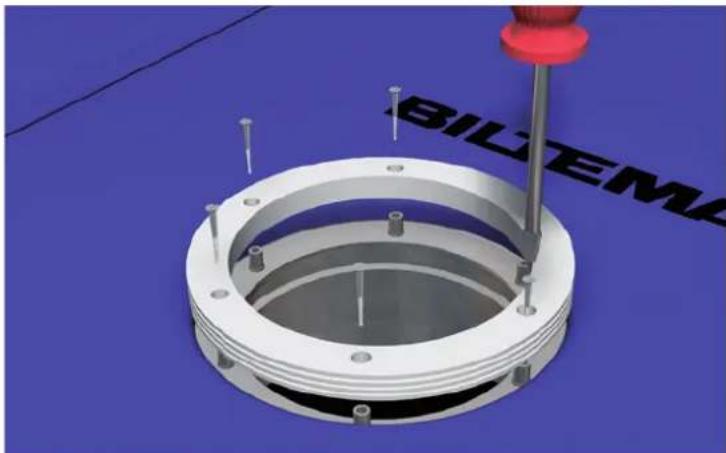

18. PURUS - MONTERA KLÄMRING

Gnid och forma ned manschetten mot golvbrunnsätet. Tryck fast klämringen på golvbrunnsilen och centrera den över brunnen. Sätt hälen på golvbrunnssilen och tryck till ordentligt så att klämringen kommer på plats. Ta därefter bort golvbrunnssilen.

19. JAFO - HÅLTAGNING

SHEMA BILTEA BILTEA

Använd handen för att hitta kanten på skärmallen och skär efter insidan på skärmallen med en mattkniv.

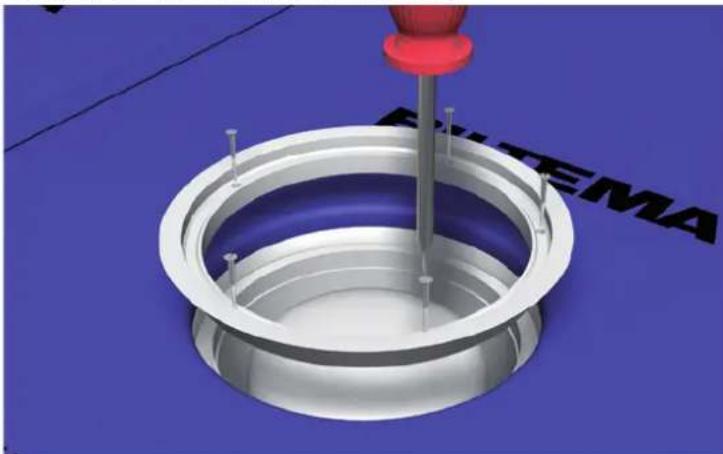

20. JAFO - MONTERA KLÄMRING

Gnid och forma ned manschetten mot golvbrunnsätet. Montera klämringen med medföljande skruvar. Skruva ner skruvarna korsvis och för hand. Använd inte maskin.

1. BLÜCHER - HÄL TAGNING


Montera skärmallens överdel och skär efter insidan på skärmallen med en mattkniv.

1. VIESER ONE - MONTERA KLÄMRING


Tryck fast den skruvbara klämringen på brunnssilen och centrera den över brunnen. Tryck till ordentligt så att klämringen kommer på plats. Använd handmejsel vid montering av skruvar.

1. BLÜCHER - MONTERA KLÄMRING


Gnid och forma ned manschetten mot golvbrunnsätet. Montera klämringen med medföljande skruvar. Skruva ner skruvarna korsvis.

1. VIESER ONE - HÅLTAGNING


Ø 110 mm

Montera Vieserkniven på den vita tappen. Tryck till så att kniven går igenom manschetten och skär med en vridande rörelse ett helt varv runt. Ta bort kniv och knivfot.

ZON 1-2

TÄTSKIKTSÖVERGÅNG VÅTZON 1 TILL VÅTZON 2

Vid övergång från tätskiktssystem av folietyp (VTvF) på väggar i våtzon 1, till annat godkänt tätskiktssystem (VTv) i våtzon 2, ska båda systemen vara från samma tillverkare. Biltema Tätskiktssystem-R ska överlappa minst 50 mm på Biltema Tätskiktssystem-2K.

1. FÖRBEREDELSE


Rita upp ett lodrätt streck där skarvningen av systemen ska utföras (kontrollera i BBV). Rolla sedan på flödigt med Biltema 2K Tätskiktslim Våtrum fram till strecket, åtgång 0,4 kg/m².

1. MONTERA TÄTSKIKTSFOLIE


BILTEMA

Montera sedan dit den "sista" folievåden fram till strecket. Var noga med att arbeta bort eventuella veck eller blåsor. Torka bort överflödigt Biltema 2K Tätskiktslim Våtrum som pressats ut från folien vid skarven.

1. ROLLA ÅNGSPÄRR


BILTEMA BILTEMA BILTEMA

Fortsätt nu tätskiktsmonteringen med Biltema Tätskiktssystem-R (se anvisningar för Biltema Tätskiktssystem-R). Rolla Biltema Ångspärr Våtrum med en överlappning om 50 mm på folien samt resterande del av vägg, åtgång minst 270 g/m², 2 strykningar. Torktid ca 1 timme.

1. ROLLA TÄTSKIKTSMEMBRAN


BILTEMA BILTEMA BILTEMA

Rolla därefter Biltema Tätskiktsmembran Våtrum över Biltema Ångspärr Våtrum, åtgång 1 kg/m², 2 strykningar. Plattsättning kan sedan påbörjas efter ca 12 tim.

OBS! Tänkt på att göra egenkontroll. Innan plattsättningen påbörjas syna av utfört arbete noggrant. Om du finner veck, luftblåsor eller andra brister i vidhäftningen hos Biltema Tätskiktsfolie Våtrum så skär upp och limma om med Biltema 2K Tätskiktslim Våtrum eller skär bort och sätt en Folielapp utanpå (kom ihåg regeln om 35 mm överlapp) som limmas med Biltema 2K Tätskiktslim Våtrum.

KAKEL

1. UTSÄTTNING AV RÄTA LINJER


Säkerställ att tätskiktet är torrt och korrekt monterat innan plattsättning påbörjas. Börja med att rita upp en vägrät och en lodrät linje mitt på väggen.

1. ÖVERVÄTNING AV FÄSTMASSA


Kontrollera med jämna mellanrum att full täckning finns under plattorna. Säkerställs inte full täckning under plattorna finns risk att kaklet har för dålig vidhäftning och rasar ner.

1. APPLICERA FÄSTMASSA


Kamma ut Biltema Fästmassa med en fixkam. Var noga med att rätt storlek på kammen används. Kamma från mitten och in i hörnet.

1. SÄTTA KAKEL


Montera sedan kaklet från hörnen och jobba in i hörnet. Var noga med att följa linjerna.

KLINKER

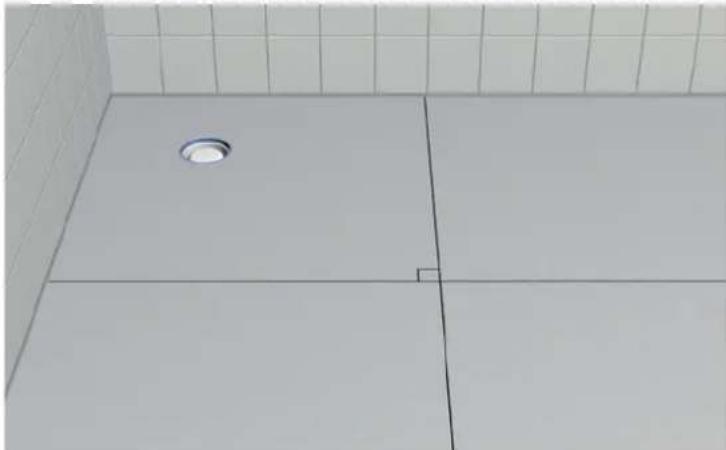

1. UTSÄTTNING AV RÄTA LINJER

Dela in golvet i 4 lika stora vinkelräta rutor. Detta underlättar sedan plattläggningen.

Kamma ut Biltema Fästmassa med en fixkam. Var noga med att rätt storlek på kammen används. Kamma från mitten och in i hörnet.

3. LÄGGA KLINKER

Lägg klinkerplattorna från mitten och arbeta dig in i hörnet. Var noga med att följa de vinkelräta linjerna. Kontrollera med jämna mellanrum att full täckning nås under plattorna.

FOGNING

1. STARTA FOGNING

Gör rent kaklet och fogarna från fixrester och annat smuts så att detta inte hamnar i den färdiga fogen. Om plattorna har en hög absorptionsförmåga så kan man med fördel fukta plattorna med rent vatten innan fogning.

2. FOGNING

Blanda fogen efter blandningsförhållandet som beskrivs på förpackningen. Applicera fogen med hjälp av en gummi-spackel/fogbräda. Jobba diagonalt över plattorna och var noga med att fylla fogarna. Lägg inte på för stora ytor utan att kontrollera att ni hinner med att tvätta innan det torkar.

3. TVÄTT

Efter avslutad fogning påbörjas tvättning så fort fogen blivit stabil. Använd en tvättbräda/svamp och var noga med att byta ut tvättvattnet ett par gånger så att inga fogrester kvarstår. Jobba diagonalt över fogarna (enligt bild).

4. AVSLUTA FOGNING

Var noga med att tvätta bort allt fogdamm innan arbetet avslutas. Ju mer arbete som läggs ner på tvättningen desto bättre slutresultat.

5. MJUKFOG

För att underlätta mjukfogningen samt att säkerställa en fin fog så kan maskeringstejp sättas upp i hörn. Använd "silifix" för att släta till fogen. Vatten som duschas på med tex blomspruta gör det lättare att forma våtrumssilikonet. Mjukfogar bör endast utföras där de är konstruktivt motiverade på grund av väntade rörelser.

Mjukfogning bör bland annat normalt utföras:

• I hörn och vinklar där underlaget på båda sidor är betong, gjuten mindre än ett år före plattsättning.
• I nyproduktion då risk för rörelser i underlaget kan väntas. Till exempel vid väggvinklar då skivkonstruktion möter betongvägg, eller skivkonstruktion möter skivkonstruktion.
• Vid övergång till andra material i väggar såsom dörrfoder, fönsterkarm, dörrkarm och tröskel.
• I tak/väggvinklar.

LAGA

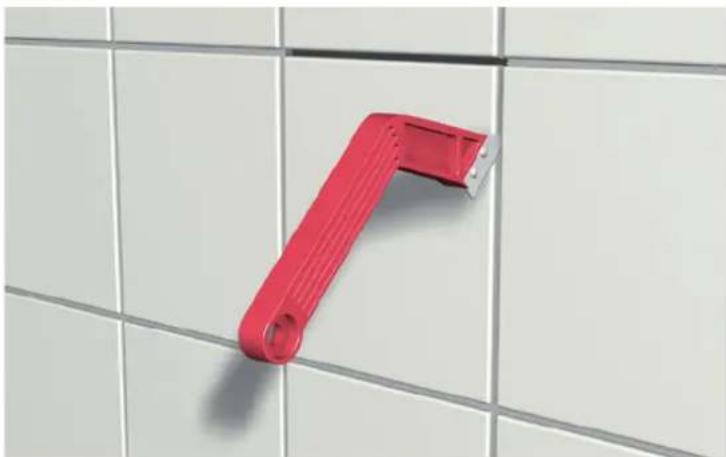

DELREPARATION - BYTE AV PLATTA

Man skiljer på reparation i ytskiktet (byte av platta/or) samt reparation i och av tätskiktet (där tätskikt har/måste brytas). Reparation, som byte av enstaka skadade plattor kan vara möjlig på tätskiktet.

OBS! Reparation kan vara möjlig beroende på förutsättningarna i det enskilda fallet. Ta alltid kontakt med oss vid reparation. Mejla till: [e-mail]

1. TA BORT FOG


Fräs eller skrapa bort fogmassan kring den skadade plattan. Var noga med att inte skada tätskiktet!

1. SKÄR PLATTAN


Skär spår i plattan (se även bild 3) med förslagsvis en vinkelslip. Fler spår underlättar arbetet, men var noga med att INTE skära djupare än plattans tjocklek.

1. TA BORT PLATTAN


Avlägsna plattbitarna med stämjärn. För att inte tätskiktet ska skadas måste stämjärnet hållas så parallellt med underlaget som möjligt!

1. RENGÖR


Rengör underlaget och plattkanterna från fästmassa och fogrester.

1. APPLICERA 2K TÄTSKIKTSLIM


Gör rent underlaget noga under den borttagna plattan och kontrollera att Tätskiktsfolien inte skadats. Om Tätskiktsfolien är oskadd appliceras (med pensel) ett skikt Biltema 2K Tätskiktslim Våtrum.

Om folien skadats är det viktigt att laga den med en bit folie eller en bit Biltema Skarvremsa Våtrum. Regeln med 35 mm överlapp gäller och beroende på hur skadan sitter kan flera plattor behövas tas bort. Lagningslappen monteras med Biltema 2K Tätskiktslim Våtrum och vi rekommenderar även att lagningen förseglas med Biltema 2K Tätskiktslim Våtrum.

6. MONTERA NY PLATTA

Montera en ny platta med Biltema Fästmassa.

SKÖTSELRÅD

Skötselanvisningar för keramiska väggbeklädnader och golvbeläggningar kan rekvireras från Byggkeramikrådet i digitalt och tryckt format. Skötselanvisningar framgår även i Byggkeramikhandboken, www.bkr.se.

KONTROLL

Kvalitetsdokument enligt reglernas Bilaga A, ska utfärdas av BKR behörig entreprenör och vara undertecknat av våtrumsansvarig arbetsledare. Det ska tillsammans med aktuell monteringsanvisning för det godkända tätskiktssystemet överlämnas till beställare och nyttjare/boende när arbetet är slutfört. Kopia av kvalitetsdokument och monteringsanvisning för det av Byggkeramikrådet godkända tätskiktssystemet arkiveras.

KONTAKTA OSS

Tel. [phone]

[e-mail]

www.biltema.se

BILTEMA VÅTROMSSYSTEM-2K MONTERINGSANVISNING

Monter en ny flis med Biltema fliselim.

VEDLIKEHOLDSRÅD

Vedlikeholdsanvisninger for keramisk vegg- og gulvbelegg kan rekvireres fra Byggkeramikrådet i digitalt og trykt format. Du finner også vedlikeholdsanvisninger i Byggkeramikhandboken, www.bkr.se.

KONTROLL

vatten täta vättrum Bygkeramikradet

BBV – Byggkeramikrådets branschregler för våtrum
