BRUKSANVISNING 36-8041 Biltema

Monteningsvejleaming - side 71-93 vatten täta våtrum Byggkeramikrådet

Plattsättning kakel....19

Plattsättning klinker. 20

Fogning 21

Mjukfog 22

Laga/delreparation 23

Skötselråd 24

Kontroll 24

Biltema Tätskiktssystem-R (ånggenomgångsvärde: ca 1 900 000 s/m) består av:

• Biltema Primer Våtrum
• Biltema Ångspärr Våtrum
- Biltema Tätskiktsmembran Våtrum
- Biltema Innerhörn & Biltema Ytterhörn
• Biltema Rörmanschetter
- Biltema Skarvremsa Våtrum & Biltema Fiberremsa Våtrum
- Biltema Brunnsmanschett Enkelhäftande & Biltema Brunnsmanschett Dubbelhäftande
- Biltema Fästmassor: Fästmassa/Kakelfix

Alla produkter är utprovade tillsammans för att klara ställda krav enligt BBV 21:1. Det är konstruktionen som är godkänd, och den får inte förändras gentemot godkännandet.

BILTEMA TÄTSKIKTSSYSTEM-R (ROLLBART SYSTEM)

Biltema Tätskiktssystem-R uppfyller kraven på vatten- och ångtäthet i BBR, Boverkets Byggregler och Byggkeramikrådets Branschregler för våtrum, gällande BBV 21:1. Systemet är testat enligt riktlinjer i EAD och godkänt av Byggkeramikrådet.

Monteringsanvisningen gäller för funktion och applicering på olika underlag då kakel, klinker eller mosaik ska utgöra ytskikt på golv och väggar i våtrum, såsom badrum och duschrum i bostäder eller utrymmen med motsvarande vattenbelastning. Monteringsanvisningen kan tillämpas, helt eller delvis, när natursten, glas och liknande produkter används som ytskikt. Både nyproduktion och renovering omfattas av denna monteringsanvisning. Samtliga golv- och väggytor med keramisk beläggning/beklädnad i ett våtrum ska förses med godkänt tätskiktssystem. Tätskiktssystemet ska vara av samma fabrikat i hela utrymmet.

Förutsättning för ett lyckat tätskiktsarbete är att monteringsanvisning och BBV 21:1 följs. Det innebär att vi som materialleverantör tar ansvar för att systemet fungerar om arbetsutförandet också varit enligt branschregler och vår monteringsanvisning.

Nedan angivna regler är en sammanfattning av branschkraven. Samtliga branschkrav på underlag, material och deras egenskaper mm framgår utförligt av Byggkeramikrådets Branschregler för Våtrum, BBV 21:1. Branschreglerna ska laddas ner från www.bkr.se eller beställas från Byggkeramikrådet.

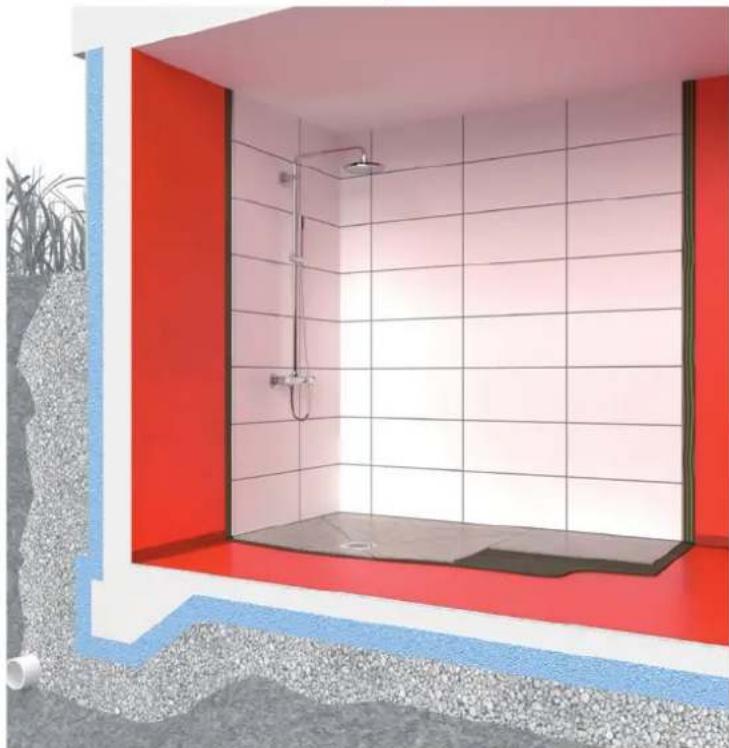

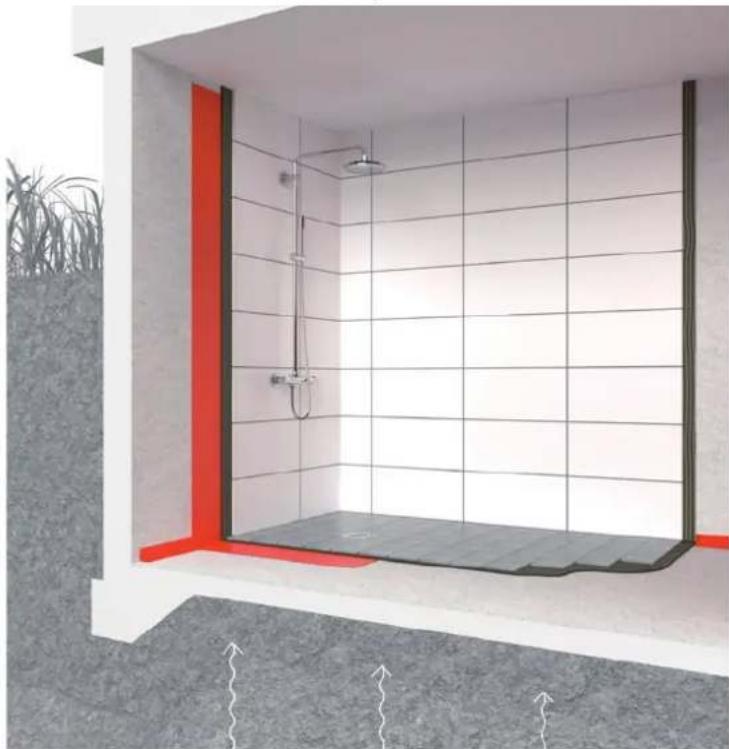

BILD A - Källare med tillskjutande markfukt

Krav på tätskikt för golv och yttervägg är undantaget där risk för tillskjutande fukt föreligger.

BILD B - Källare utan tillskjutande markfukt

Vid en isolerad och dränerad källare ska tätskikt utföras enligt bransch- reglerna på alla ytor i våtrummet.

BBV 21:1 VÄTZONER

Våtrummet indelas i våtzoner, med varierande krav baserat på förväntad vattenbelastning, se bild C.

PLATS FÖR BAD ELLER DUSCH = golv i dusch eller under badkar samt väggar upp till 2,0 m över färdigt golv bakom badkar eller duschplats. När badkar eller duschplats på någon sida omges av skärmvägg ända upp till tak, som ska plattsättas, ingår gavel i våtzon 1 och baksida skärmvägg i våtzon 2.

Våtzon 1 = Väggar från golv till tak vid plats för bad eller dusch och väggytor minst en meter utanför dessa samt våtrummets hela golvyta.

I ett en meters område utanför plats för bad eller dusch ingår motstående väggyta, inkl gavel, i våtzon 1.

Om del av yttervägg ingår i våtzon 1 ska hela väggen behandlas som tillhörande våtzon 1. Anledningen till detta är att den största fuktmekaniska drivkraften finns i våtrummets yttervägg på grund av de stora skillnaderna mellan ute- och innetemperatur, främst under vinterhalvåret.

Ta hänsyn till duschväggarnas mått samt badkarets storlek och placering vid bedömning av utbredningen av våtzon 1. Beställare och entreprenör bör kommunicera detta.

Våtzon 2 = Övriga väggytor.

OBS! Det finns ett särskilt regelverk för VVS-produkter och väggnära brunnar som kan rekvireras från Byggkeramikrådets eller Säker Vattens hemsida.

Underlag och material ska inte ha en lägre tempratur än 10°C och ska inte inne-hålla byggfukt överstigande 90 % RF.

För övergång mellan Biltema Tätskiktssystem-R och Biltemas foliebaserade system se monteringsanvisning för Biltema Tätskiktssystem-F, sid 19.

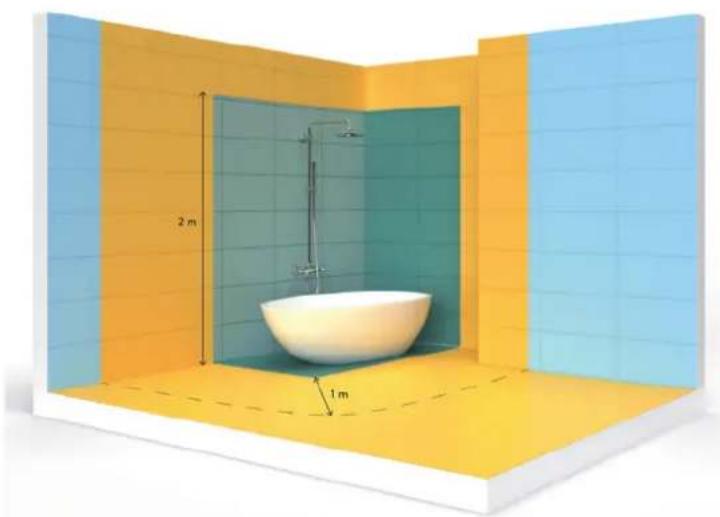

BILD C - VÄTZÖNER

Våtzon 1
Våtzon 2
Plats för bad eller dusch

TABELL

Val av tätskiktssytem

		Tätskiktstyper
Underlag	Zon	Folle	Skivor med tätskikt	Vätskebaserat
Skiv-konstruktion	Vätzon 1	√	√	✗
	Vätzon 2	√	√	√
Massiv-konstruktion	Vätzon 1	√	√	√
	Vätzon 2	√	√	√

Val av tätskiktssytem beroende på underlag och vätzon.

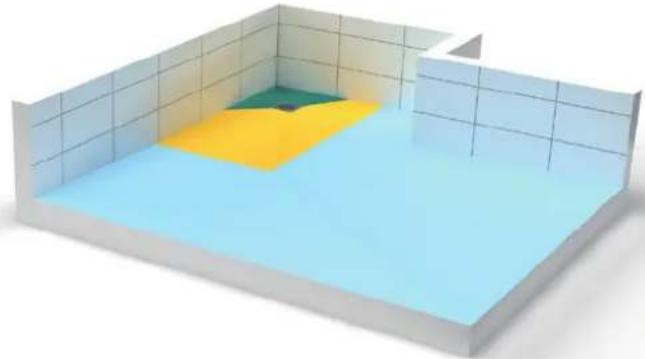

LUTNINGSTOLERANSER

Plats för bad och dusch:

1:25–1:150 7–40 mm/m
1:50-1:150 7-20 mm/m

Övrig golvyta:

1:100-1:200 5-10 mm/m

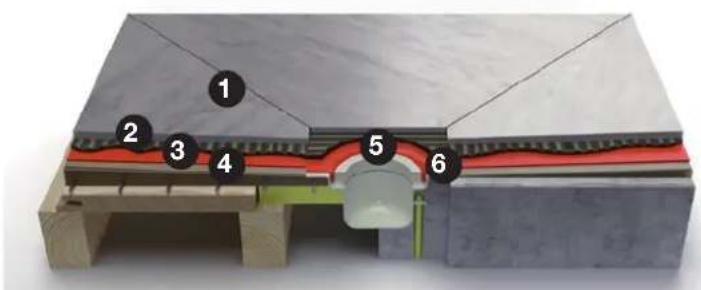

GOLVBRUNN

1. Klinker
2. Biltema Fästmassa
3. Biltema Tätskikt
4. Avjämningsmassa
5. Klämring
6. Brunnsfläns

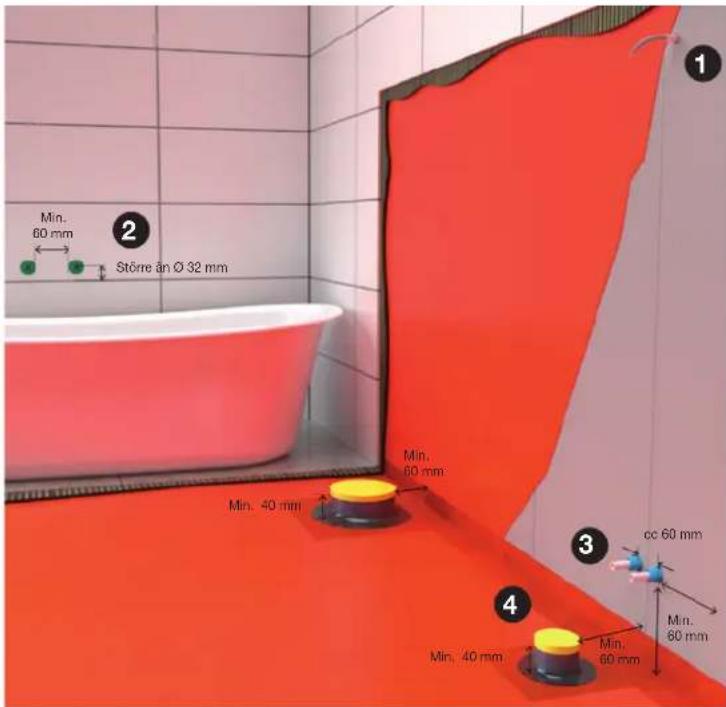

RÖRGENOMFÖRING

Min. 60 mm Större än Ø 32 mm Min. 40 mm Min. 60 mm oc 60 mm Min. 40 mm Min. 60 mm 1 2 3 4

1. El i våtrum ska utföras med fixerad genomföring med minsta diameter 16 mm. Genomföring för el i plats för bad och dusch bör utföras med rörböj VPS eller motsvarande och ej med flexrör.
2. Rör för värme eller tappvatten med diameter större än 32 mm ska ha ett avständ på minst 60 mm mellan kanterna.
3. Rör med diameter mindre eller lika med 32 mm ska ha ett cc-avständ på minst 60 mm, se bild D.
4. Spillvatten och rörgenomföringar i golv.

FÖRSTÄRKNING

Träbjälklag ska alltid förstärkas för att anpassa böjstyvheten till keramisk beläggning.

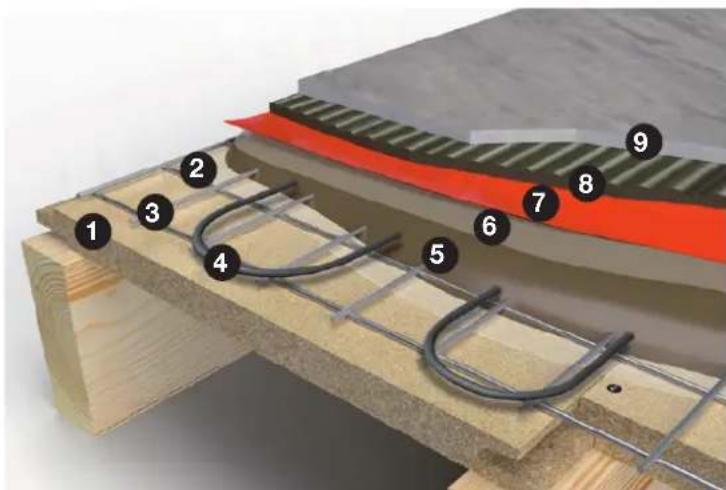

Golvkonstruktion

1. Underlag
2. Biltema Primer
3. Armering
4. Värmekabel
5. Flytspackel

6. Biltema Primer

7. Biltema Tätskikt

8. Biltema Fästmassa
9. Keramiska plattor

TABELL - RÖRGENOMFÖRING I GOLV

		Vätrum Övriga utrymmen
		I plats för bad eller dusch	Med vatten-värmare, värmepump eller vatten-mätare	Utan vatten-värmare, värmepump eller vatten-mätare	Tvättstuga, utrymmen med vatten-värmare, värmepump, vattenmätare	I WC-rum
Avlopp	Golvbrunn	√	√	√	√	√
	Spillvatten	✗	√	√	√	√
Rör till vatten-värmare, värmepump eller vatten-mätare	med rörgenom-föringshylsa	✗	√	ej tillämpbart	√	ej tillämpbart
	utan rörgenom-föringshylsa	✗	✗	ej tillämpbart	✗	ej tillämpbart
Tappvatten och/eller värmerör	med eller utan rörgenom-föringshylsa	✗	✗	✗	✗	√

Genomföring som är godkänd att bryta golvets tätskikt beroende på typ av rör och utrymme.

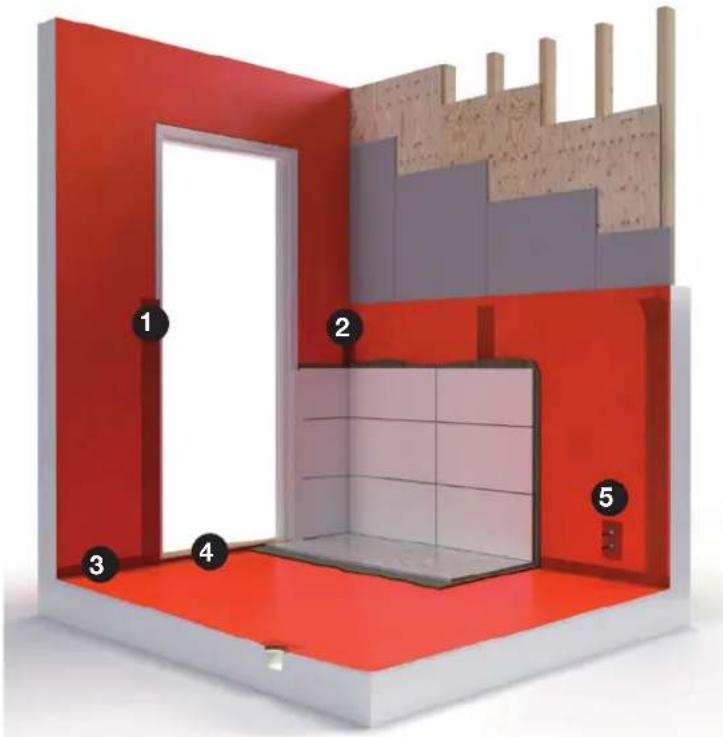

FÖRSEGLINGAR

1. Förseglingar på dörr och fönster i våtzon 1, se bild F.
2. Förseglingar i skarvar.
3. Försegling i golv-vägg-vinkel, se bild E.
4. Försegling mot dörrens tröskel, se bild G.
5. Försegling mot rörgenomföringar, se bilder H, I och J.

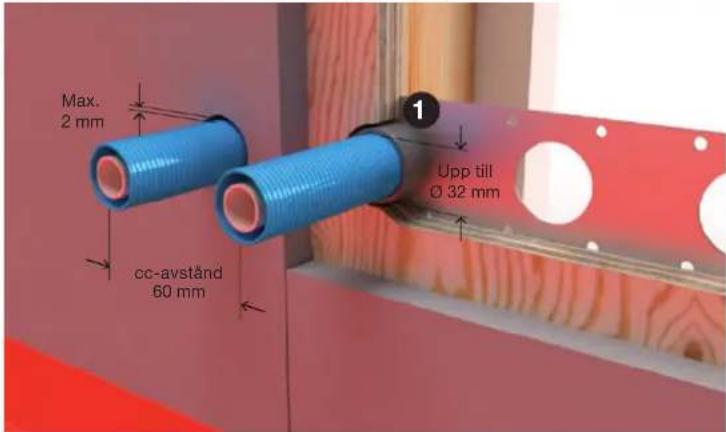

BILD D - Rörgenomföring i vägg

Max. 2 mm cc-avständ 60 mm 1 Upp till Ø 32 mm

Exempel på fixerad rörgenomföring med rör-i-rör-system. 1. Fixering

Försegling ska utföras kontinuerligt mellan tröskel, karm och vägg.

Försegling ut på karm skyddar väggens inre konstruktion.

1. Tröskel
2. Uppvik (Försegling)
3. Fästmassa
4. Mjukfog
5. Klinker

Försegling mot rör-i-rör sker mot skyddsröret.

BILD J - FÖRSEGLING MOT VÄGGDOSA

Vid användning av väggdosa sker tätningen direkt mot dosan.

För rör utan skyddsrör sker förseglingen direkt på rörets plasthölje.

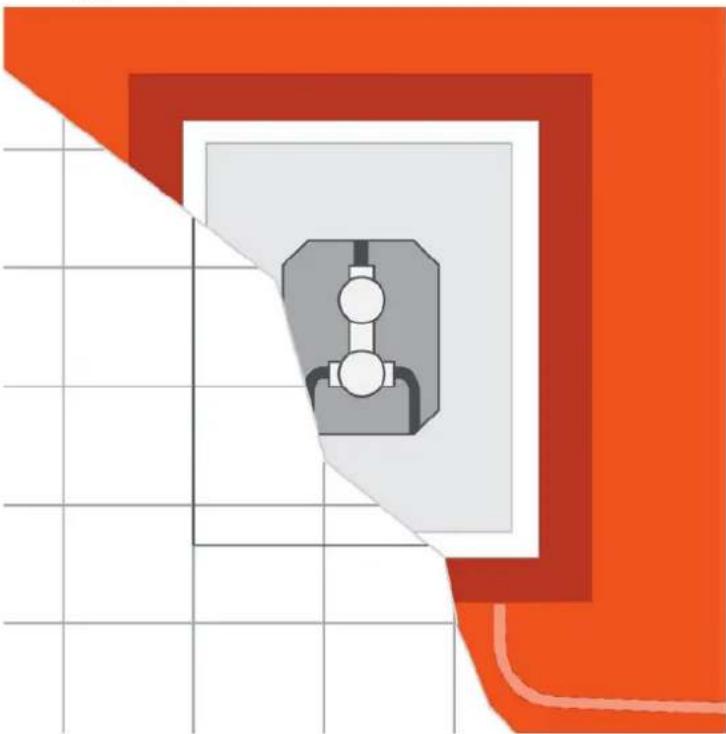

INBYGGNADSLÅDA

Anslutningen ska göras med överlapp om minst 30 mm tätskikt ut på plastmattan bakom keramiken. Från golvet upp till nederkant keramik ska det vara minst 80 mm synlig plastmatta.

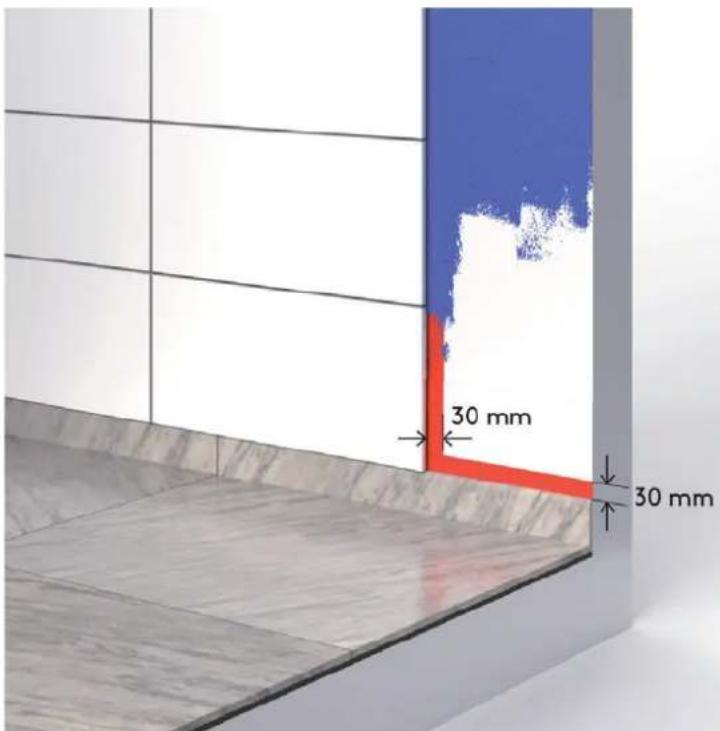

BILD L - ANSLUTNING TILL MÅLAT TÄTSKIKTSSYSTEM

30 mm 30 mm

Anslutningen till det målade VT-systemet ska göras med ett överlapp med minst 30 mm tätskikt ut från keramiken.

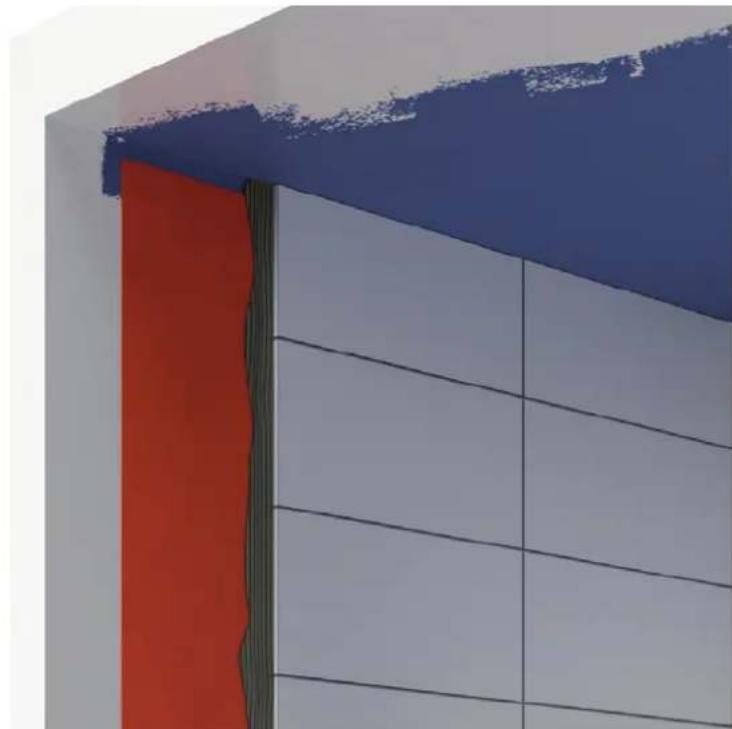

BILD M - TAK MÅLAT FÖRE PLATTSÄTTNING

Är taket nedmålat på vägg kan tätskiktet avslutas 50 mm från taket, för att undvika nedsmutsning av taket.

Är taket inte målat innan plattsättning bör tätskiktet avslutas så nära taket som möjligt men kan avslutas max 50 mm från taket.

Tätskikt ska finnas på golv och vägg bakom den inbyggda spolcisternen. Klinker på golv ska finnas under inbyggnaden. Kontrollera med tätskiktsleverantören om eventuell keramik bakom spolcisternen.

Skruven ska bottna i regeln.
1. Tätmassa och ev plugg
2. Skivmaterial
3. Regel

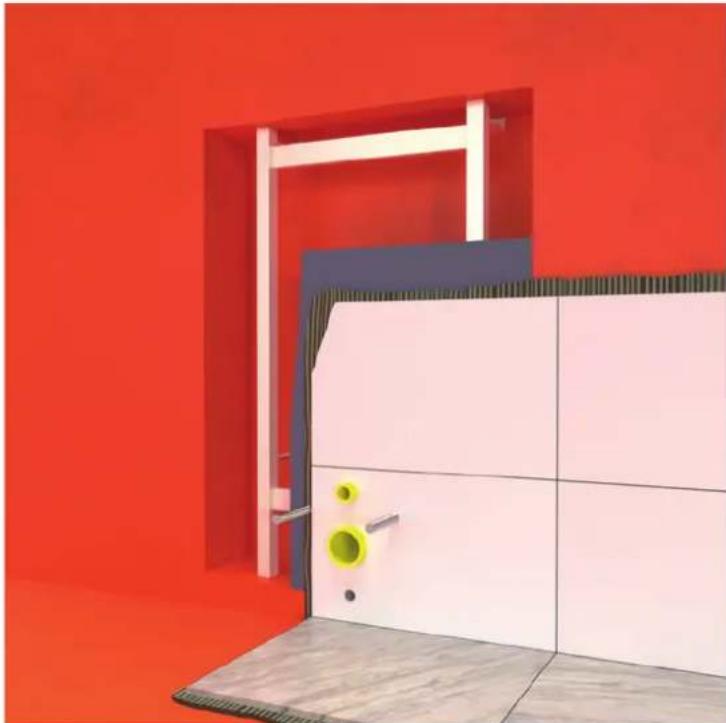

BILD P - TÄTSKIKT BAKOM INBYGGD WC I VÄGG

Tätskikt ska finnas under och bakom den inbyggda spolcisternen. Eventuellt läckage vid armaturen ska rinna ut till våtrummet.

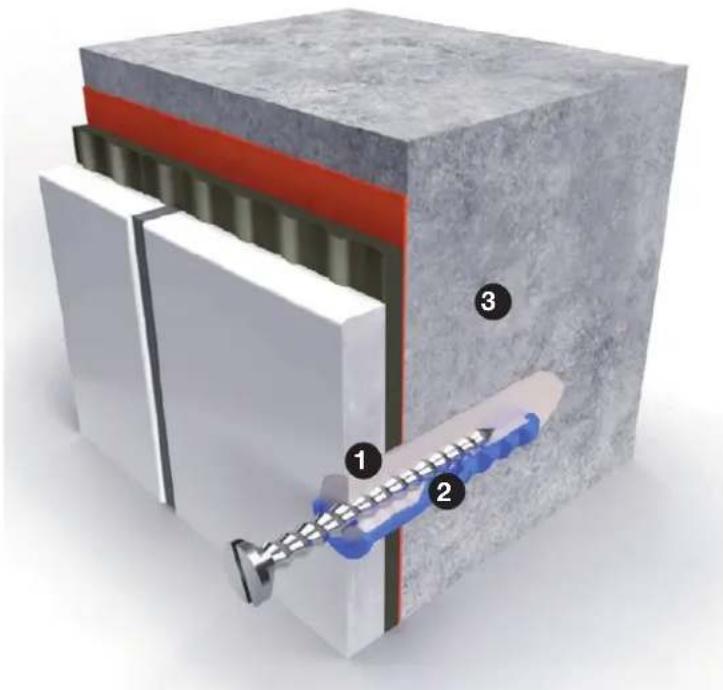

BILD R - INFÄSTNING I BETONGVÄGG

Skruven ska bottna i betongen.
1. Tätmassa
2. Plugg och tätmassa
3. Betongvägg

BBV 21:1 TILLÄMPLIGA STANDARDER OCH

NORMER

Nedan följer en förteckning över de standarder som det finns hänvisning till i reglerna. Av dessa framgår de minimikrav som ställs på det enskilda materialets egenskaper inom Europa. Standardernas versioner är de som gällde vid tidpunkten för publicering av föreliggande branschregler. Efter revidering av standard gäller den senaste utgivna standarden. Samtliga standarder kan beställas från www.sis.se.

• Fästmassor för keramiska plattor. Krav, utvärdering av överensstämmelse, klassifikation och beteckning. SVENSK STANDARD SS-EN 12004-1:2017
• Fästmassor för keramiska plattor. Provningsmetoder. SVENSK STANDARD 12004-2:2017
• Grout for tiles – Requirements, evaluation of conformity, classification and designation. SVENSK STANDARD SS-EN 13888:2009
• Keramiska plattor – Definitioner, klassificering, egenskaper, bedömning av överensstämmelse och märkning. SVENSK STANDARD SS-EN 14411:2016
• Golvmaterial – Avjämnings- och beläggningsmassor baserade på cement, gips, magnesit, bitumen eller härdplaster – Egenskaper och krav. SVENSK STANDARD SS-EN 13813
• Avlopp – Brunnar för byggnader. Del 1: Golvbrunnar med vattenlås med minst 50 mm vattenläsdjup. SVENSK STANDARD SS-EN 1253-1:2015
• Avlopp – Brunnar för byggnader. Del 2: Takbrunnar och golvbrunnar utan luktlås. SVENSK STANDARD SS-EN 1253-2:2015
• Gipsbindemedel och gipsbaserad puts – Del 1: Definitioner och krav. SVENSK STANDARD SS-EN 13279-1:2008
• Spånskivor – specifikationer. SVENSK STANDARD SS-EN 312:2010

ÅNGGENOMGÅNGSMOTSTÅND

Värdet på ånggenomgångsmotständ beräknar man fram enligt standard SS-EN ISO 12572:2016. I Sverige används av tradition värdet för ånggenomgångsmotständ utryckt i s/m (sekunder per meter).

KÄLLA

BBV – Byggkeramikrådets branschregler för våtrum

Branschregler för kakel och klinker i våtrum. Reglerna är framtagna av Byggkeramikrådet med hänsyn till myndighetskraven i Boverkets byggregler, BFS 2011:6 med ändringar till och med BFS 2020:4, BBR. Illustration: AB Typoform

VÄGG

ÅNGGENOMGÅNGSMOTSTÅND CA. 1 900 000 S/M

BILTEMA TÄTSKIKTSSYSTEM-R - VÄGG

OBS! Säkerställ att underlaget stämmer överens med gällande regler, BBV, inför applicering av Biltema Tätskiktssystem-R. Vi rekommenderar att underlaget primas med Biltema Primer Våtrum innan arbetet påbörjas.

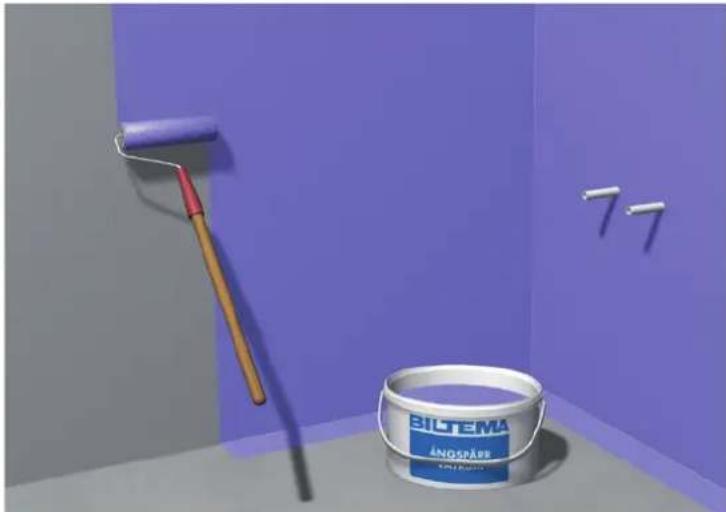

1. APPLICERA ÅNGSPÄRR

Applicera Biltema Ångspärr Våtrum med roller och pensel på alla väggar och ca 200 mm ut på golvet (en rollerbredd). Låt torka i ca 20 minuter eller tills ytan känns torr och inte klibbar. Applicera ytterligare ett lager Biltema Ångspärr Våtrum på samma sätt.

OBS! Den totala åtgången får inte understiga 270 gr/m².

2. MONTERA HÖRN

Montera innerhörn och alt ytterhörn med Biltema Tätskiktsmembran Våtrum. Var noga med att arbeta bort eventuella veck och blåsor.

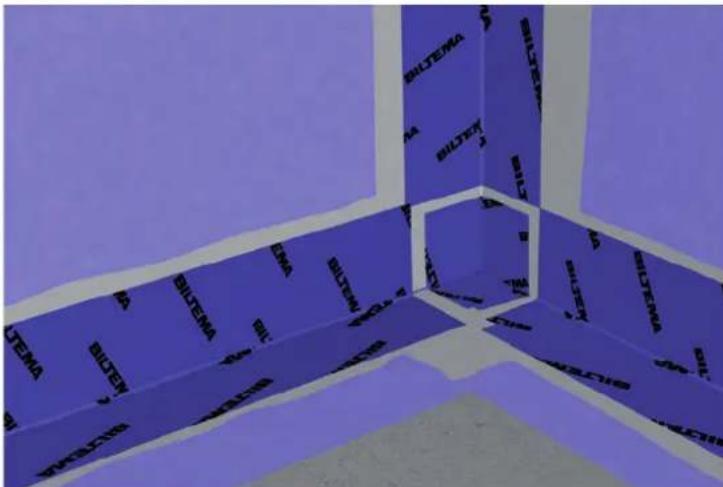

3. REMSOR

Montera Biltema Skarvremsa Våtrum eller Biltema Fiberremsa Våtrum i alla väggvinklar och eventuella skivskarvar. I golv- och väggvinkel rekommenderas Biltema Skarvremsa Våtrum. Alla överlappningar ska ske med minst 35 mm. Var noga med att arbeta bort eventuella veck och blåsor.

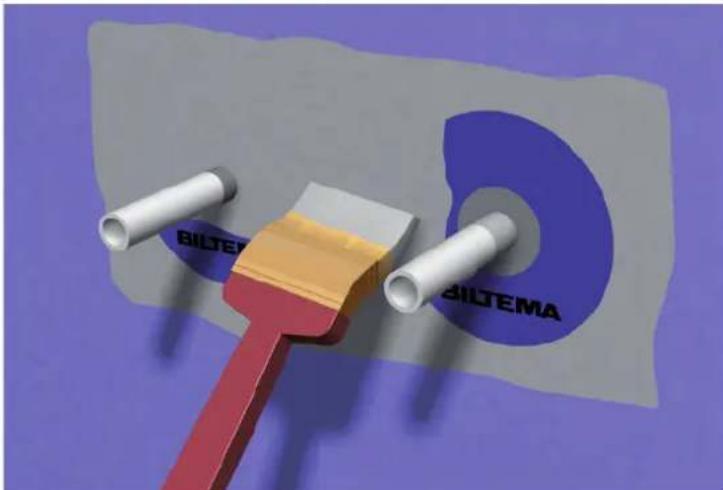

4. RÖRGENOMFÖRINGAR

Alla rörgenomföringar ska tätas med Biltema Rörmanschett. Var noga med att välja rätt manschett för rätt rörtjocklek. Biltema Rörmanschett monteras/limmas fast med Biltema Tätskiktsmembran Våtrum. Var noga med att arbeta bort eventuella veck och blåsor, avsluta med att täcka in manschetterna med Biltema Tätskiktsmembran Våtrum.

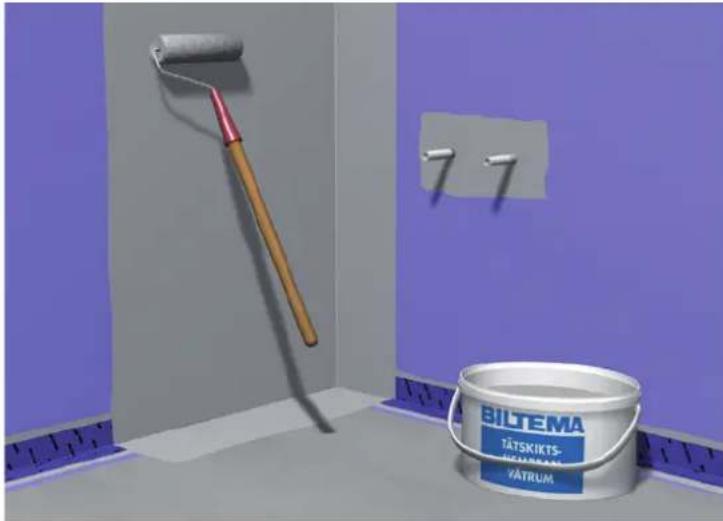

5. APPLICERA TÄTSKIKTSMEMBRAN

Applicera Biltema Tätskiktsmembran Våtrum flödigt med en roller på alla väggar och ca 200 mm ut på golvet. Låt torka i ca en timme! Applicera ytterligare ett lager på samma sätt.

OBS! Den totala åtgången får inte understiga 1,0 kg/m². Låt torka! Plattsättning kan påbörjas efter 12 timmar. Torktiden kan variera beroende på temperatur och luftfuktighet.

GOLV

ÅNGGENOMGÅNGSMOTSTÅND CA. 1 900 000 S/M

Säkerställ att underlaget stämmer överens med gällande regler, BBV, inför applicering av Biltema Tätskiktssystem-R. Rengör och dammsug av ytan noggrant. Vi rekommende-rar att underlaget primas med Biltema Primer Våtrum innan arbetet påbörjas.

OBS! Kontrollera att golvbrunnen sitter rätt monterad enligt leverantörens anvisning.

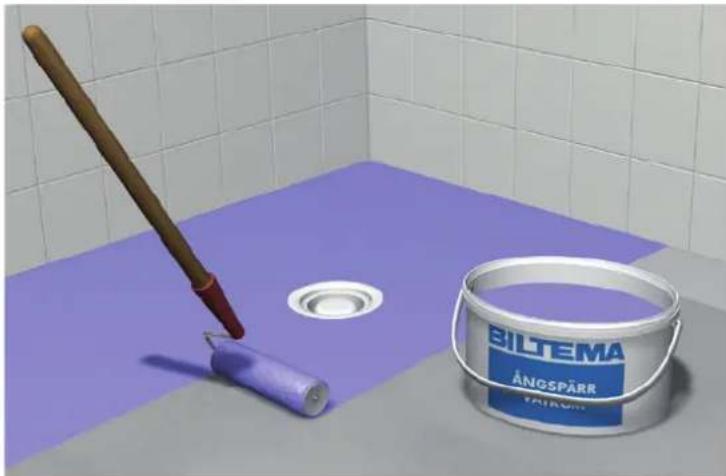

1. APPLICERA ÅNGSPÄRR


Applicera Biltema Ångspärr Våtrum på hela golvytan. Låt torka i ca 20 minuter eller tills ytan känns torr och inte klibbar. Applicera ytterligare ett lager Biltema Ångspärr Våtrum på samma sätt.

OBS! Den totala åtgången får inte understiga 270 gr/m². Var noga med att INTE pensla Biltema Ångspärr Våtrum på rör som ska tätas eller golvbrunnsflänsen, dessa ska hållas rena!

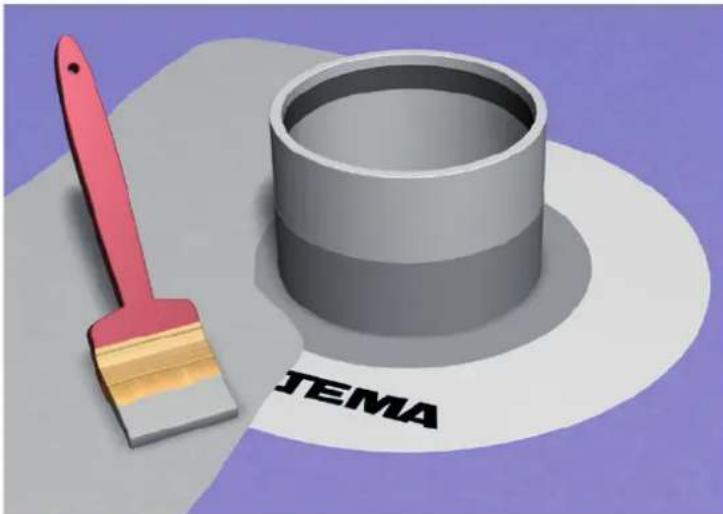

1. RÖRGENOMFÖRINGAR FÖR AVLOPP


Alla rörgenomföringar ska tätas med Biltema Rörmanschett. Välj rätt manschett för rätt rörtjocklek. Manschetten monteras med Biltema Tätskiktsmembran Våtrum. Arbeta bort eventuella veck och blåsor och avsluta med att täcka in manschetteren med Biltema Tätskiktsmembran Våtrum.

OBS! Var noga med att hålla röret fritt från Biltema Tätskiktsmembran Våtrum, manschetten ska tätas direkt på röret utan något "lim" emellan.

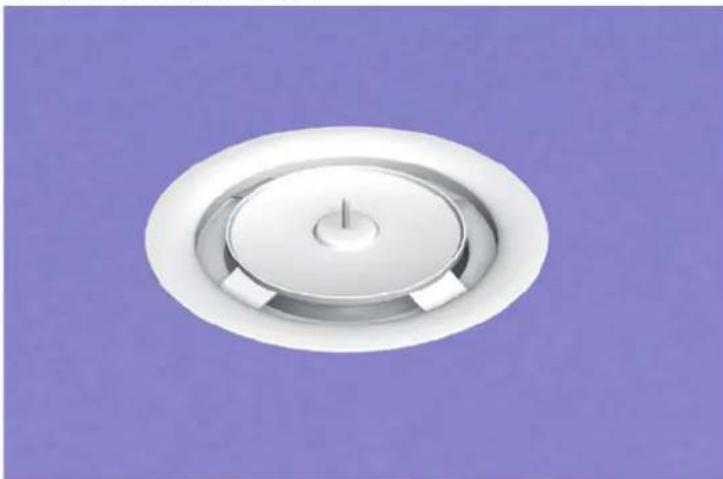

1. PURUS GOLVBRUNN


Montering av brunnsmanschett i Purus Golvbrunn. Enligt denna anvisning ska Puruskniven användas för håltagning av manschett. Montera dit knivfoten så att resultatet stämmer överens med bilden.

För Jafo golvbrunn se sidan 17. Utförliga anvisningar för montering av golvbrunnar (Purus och Jafo), se sidorna 15–18.

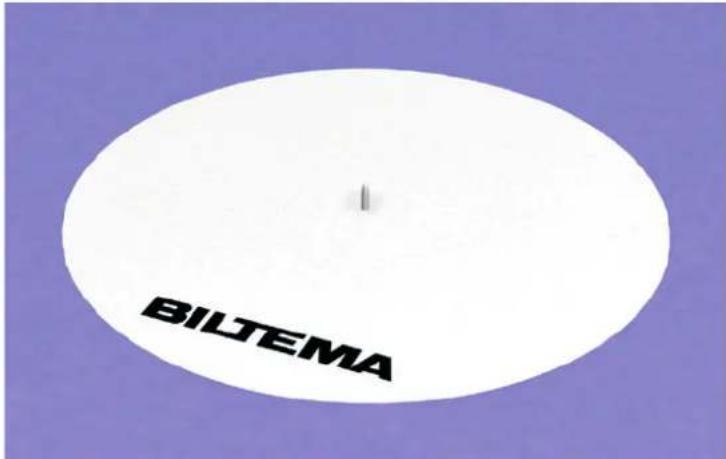

1. APPLICERA MANSCHETT


BILTEMA

Riv bort releasepappret på Biltema Brunnsmanschett Enkelhäftande, centrera och montera så den uppnår fullgod vidhäftning utan veck och blåsor.

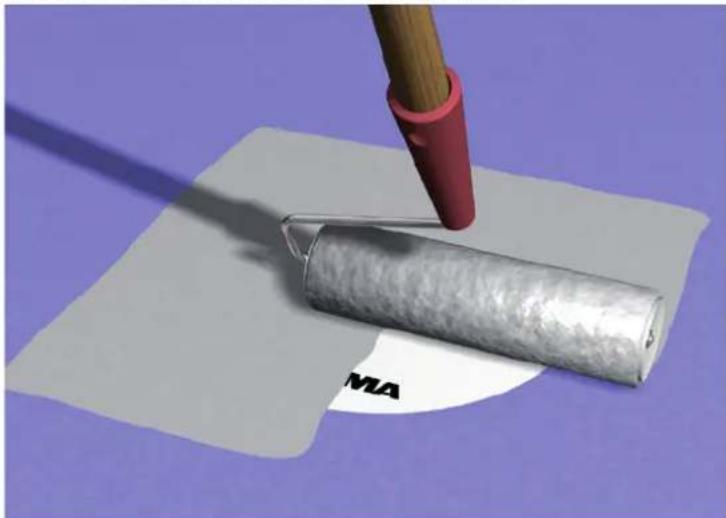

1. APPLICERA TÄTSKIKTSMEMBRAN


Applicera Biltema Tätskiktsmembran Våtrum över hela golvytan och låt torka i ca 1 timme (under normal rumstemperatur och luftfuktighet). Efter det att den första strykningen är torr beläggs golvet med ytterligare ett lager Biltema Tätskiktsmembran Våtrum.

OBS! Den totala åtgången får INTE understiga 1,3 kg/m² (golv). Plattsättning kan normalt påbörjas efter ca 12 timmar.

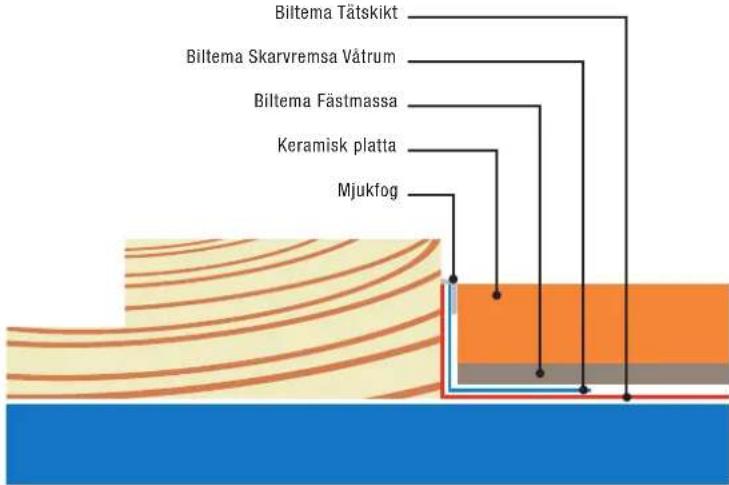

1. ANSLUTNING TRÖSKEL


Biltema Tätskikt Biltema Skarvremsa Våtrum Biltema Fästmassa Keramisk platta Mjukfog

Försegling mot tröskel ska ske genom uppvik av tätskikt och tillhörande försegling mot tröskeln till nivå för färdigt golv. Om golvtröskel saknas ska blindtröskel vara monterad för att Biltema Tätskikt och försegling ska kunna utföras i samband med plattläggningen.

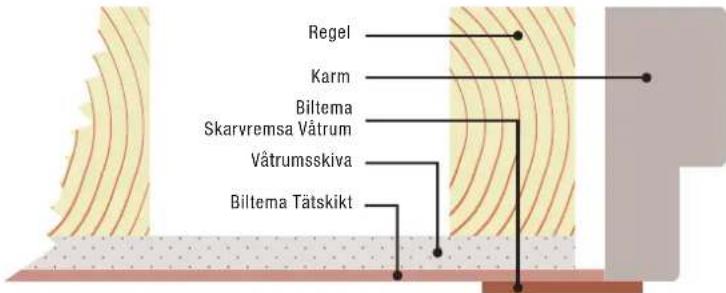

1. ANSLUTNING KARM


Regel Karm Biltema Skarvremsa Våtrum Våtrumsskiva Biltema Tätskikt

Försegling ska utföras kontinuerligt mellan tröskel, karm och vägg. Försegling ut på karm skyddar väggens inre konstruktion. Karm ska vara monterad innan Biltema Tätskikt appliceras. Om så inte är fallet ska detta noteras som en avvikelse i Kvalitetsdokumentet.

BRUNN

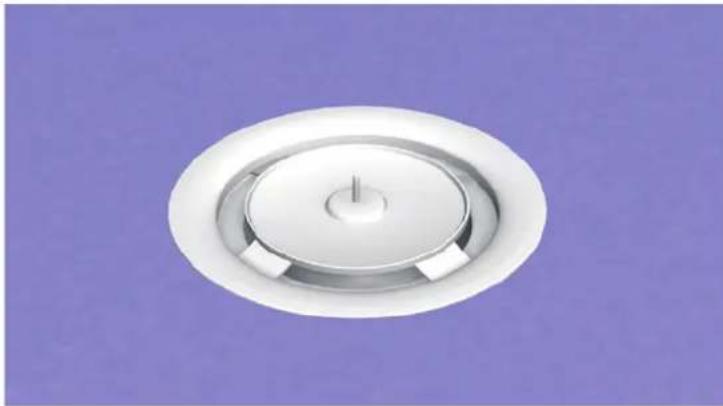

MONTERING AV PURUS OCH JAFO GOLVBRUNN

1. PURUS GOLVBRUNN


Steg 1–4 visas även på sidorna 13-14 (steg 4-7).

Montering av brunnsmanschett i Purus Golvbrunn. Enligt denna anvisning ska Puruskniven användas för håltagning av manschett. Montera dit knivfoten så att resultatet stämmer överens med bilden.

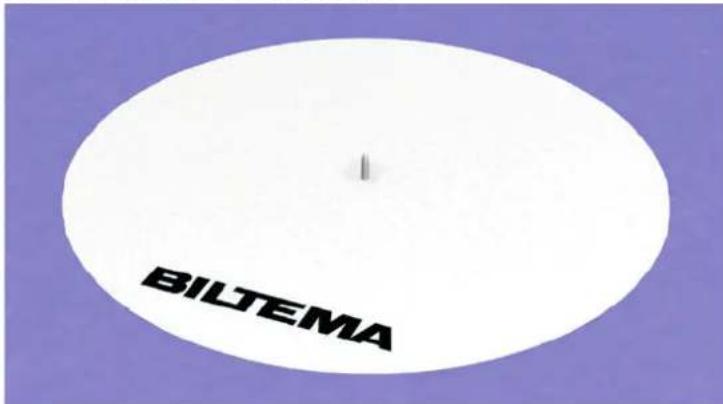

1. APPLICERA MANSCHETT


BILTEMA

Riv bort relesepappret på Biltema Brunnsmanschett Enkelhäftande, centrera och montera så den uppnår fullgod vidhäftning utan veck och blåsor.

1. APPLICERA TÄTSKIKTSMEMBRAN


Applicera Biltema Tätskiktsmembran över hela golvytan och låt torka i ca 1 timme (under normal rumstemperatur och luftfuktighet). Efter det att första strykningen är torr beläggs golvet med ytterligare ett lager Biltema Tätskiktsmembran.
OBS! Den totala åtgången får INTE understiga 1,3 kg/m² (golv). Plattsättning kan normalt påbörjas efter ca 12 timmar.

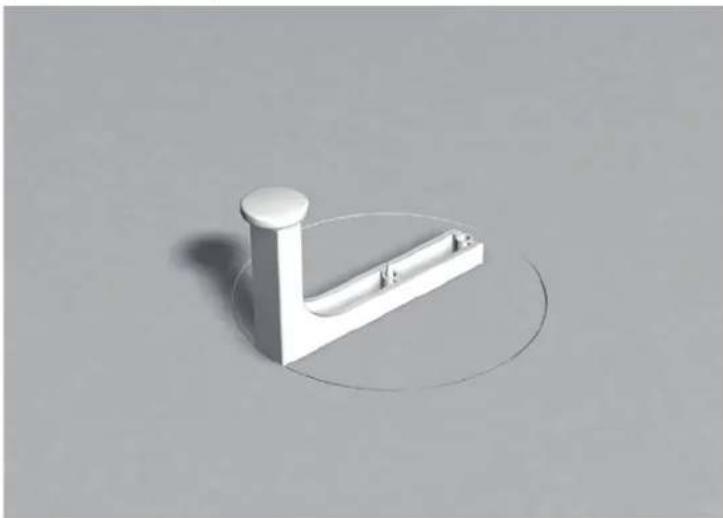

1. HÅLTAGNING


Montera dit Puruskniven på den vita tappen. Tryck till så att kniven går igenom manschetten och skär med en vridande rörelse ett helt varv runt. Ta bort kniv och knivfot.

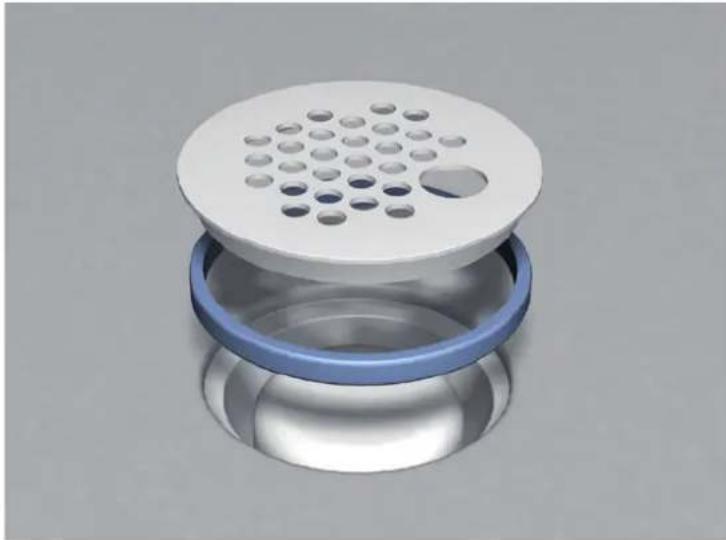

6. KLÄMRINGEN

Montera därefter klämringen enligt bilden ovan. Använd golvbrunnssilen som stöd för monteringen. Sätt hälen centrerat över golvbrunnssilen och tryck till så att klämringen kommer på plats. Tag därefter bort golvbrunnssilen.

OBS! På grund av stor risk för skada på brunnsmanschetten ska INGA verktyg användas för montering av klämringen.

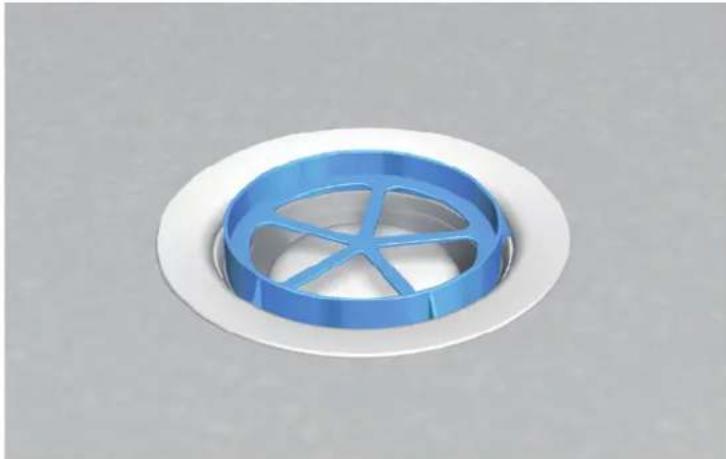

1. JAFO GOLVBRUNN

Säkerställ att brunnen är rätt installerad enligt gällande anvisning från brunnstillverkaren. Gör rent brunnen från smuts för att säkerställa god vidhäftning. Ta bort o-ringen i golvbrunnsätet och montera Jafö skärmall.

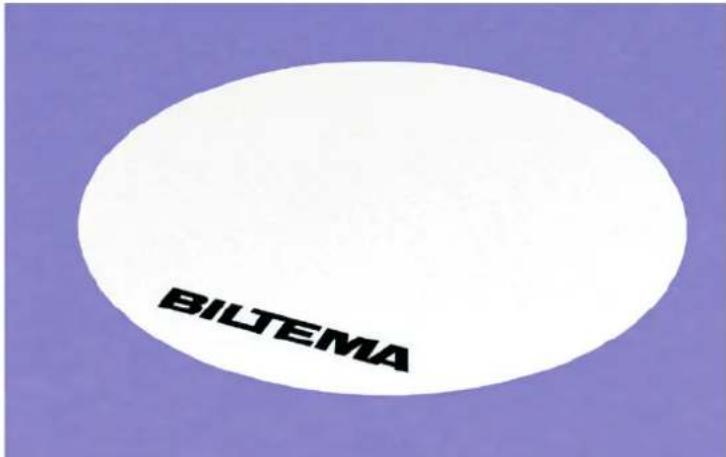

2. JAFO GOLVBRUNN

BILTEMA

Riv bort releasepappret på Biltema Brunnsmanschett Enkelhäftande, centrera och montera så den uppnår fullgod vidhäftning utan veck och blåsor.

3. APPLICERA TÄTSKIKTSMEMBRAN

Applicera Biltema Tätskiktsmembran Våtrum över hela golvytan och låt torka i ca 1 timme (under normal rumstemperatur och luftfuktighet). Efter det att den första strykningen är torr beläggs golvet med ytterligare ett lager Biltema Tätskiktsmembran Våtrum.

OBS! Den totala åtgången får INTE understiga 1,3 kg/m² (golv). Plattsättning kan normalt påbörjas efter ca 12 timmar.

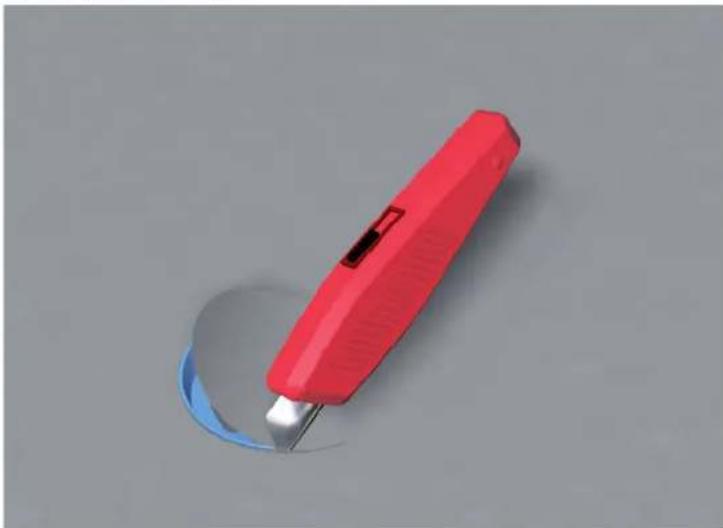

5. SKÄRA UT HÅL

Använd handen för att hitta kanten på skärmallen och skär efter insidan på skärmallen med en mattkniv. Var noga med att inte skada manschetten. Pressa brunnsmanschetten (med fingrarna) ner i brunnen längs golvbrunnens säte.

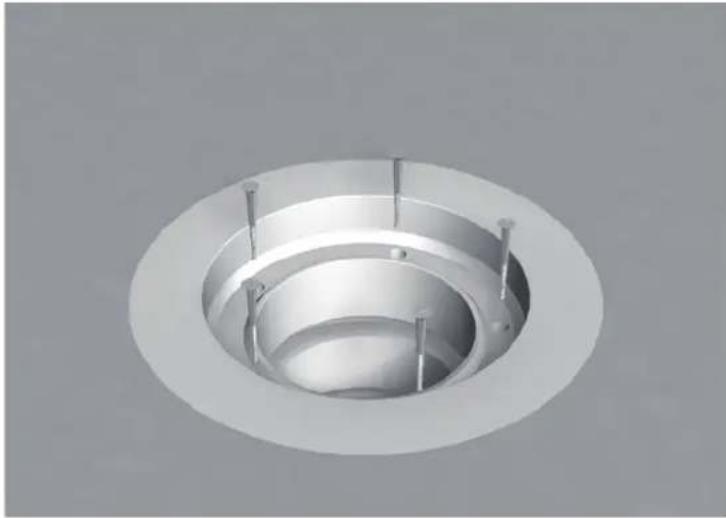

6. KLÄMRING

Montera ner klämringen med medföljande skruvar. Skruva ner skruvarna för hand, INTE med maskin (risken är stor att spräcka godset).

OBS! Den medföljande O-ringen ska inte användas vid montering av Biltema Brunnsmanschett.

KAKEL

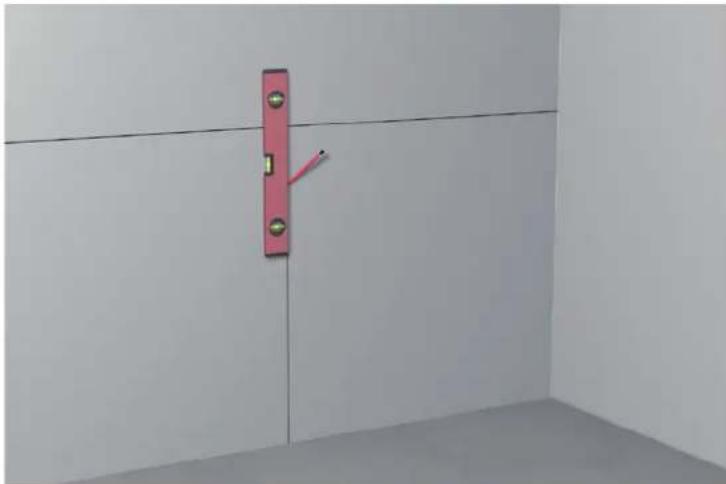

1. UTSÄTTNING AV RÄTA LINJER


Säkerställ att tätskiktet är torrt och korrekt monterat innan plattsättning påbörjas. Börja med att rita upp en vågrät och en lodrät linje mitt på väggen.

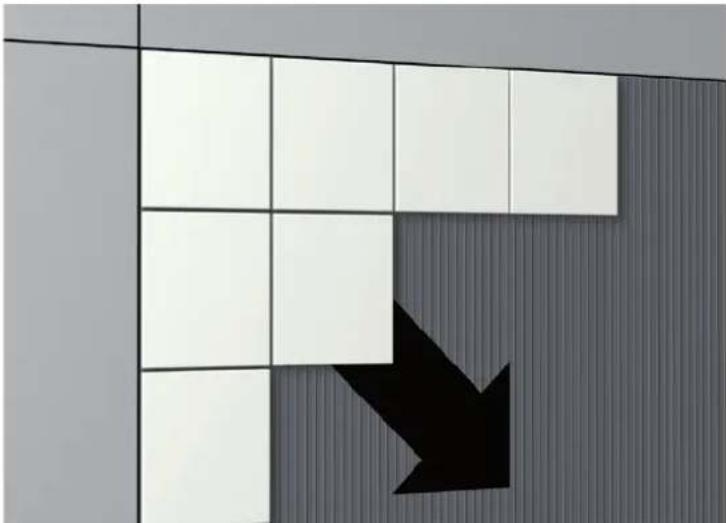

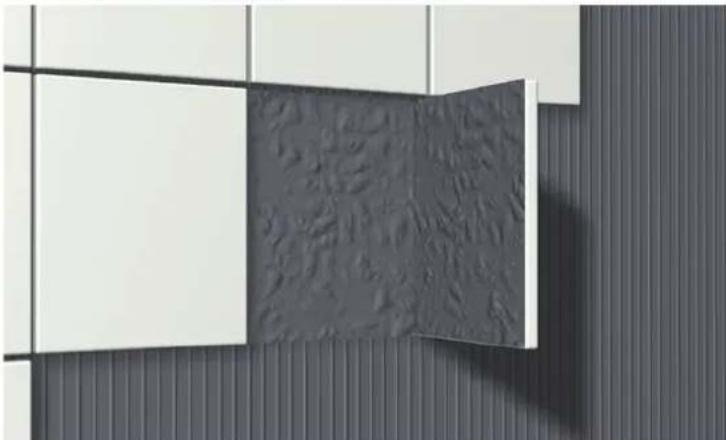

1. SÄTTA KAKEL


Montera sedan kaklet från hörnen och jobba in i hörnet. Var noga med att följa linjerna.

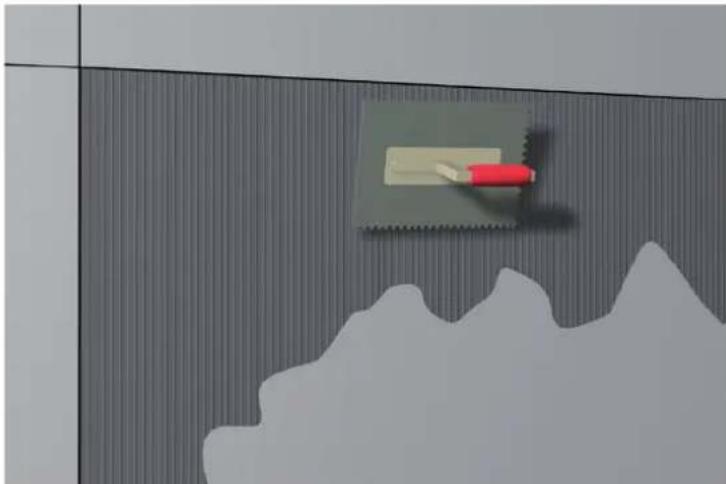

1. APPLICERA FÄSTMASSA


Kamma ut Biltema Fästmassa med en fixkam. Var noga med att rätt storlek på kammen används. Kamma från mitten och in i hörnet.

1. ÖVERVÄTNING AV FÄSTMASSA


Kontrollera med jämna mellanrum att full täckning finns under plattorna. Säkerställs inte full täckning under plattorna finns risk att kaklet har för dålig vidhäftning och rasar ner.

KLINKER

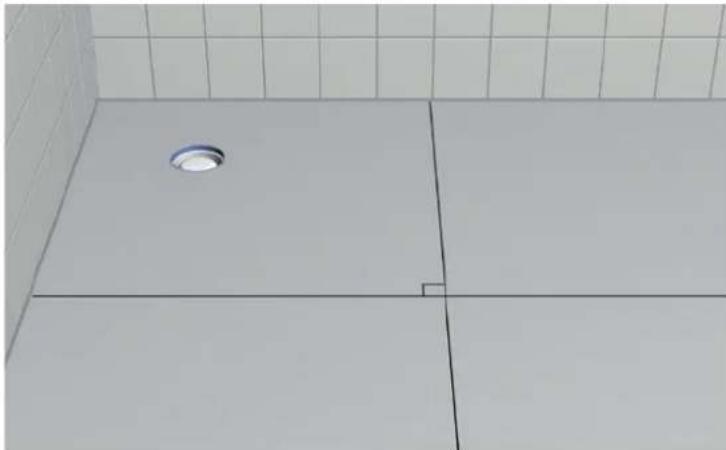

1. UTSÄTTNING AV RÄTA LINJER

Dela in golvet i 4 lika stora vinkelräta rutor. Detta underlättar sedan plattläggningen.

Kamma ut Biltema Fästmassa med en fixkam. Var noga med att rätt storlek på kammen används. Kamma från mitten och in i hörnet.

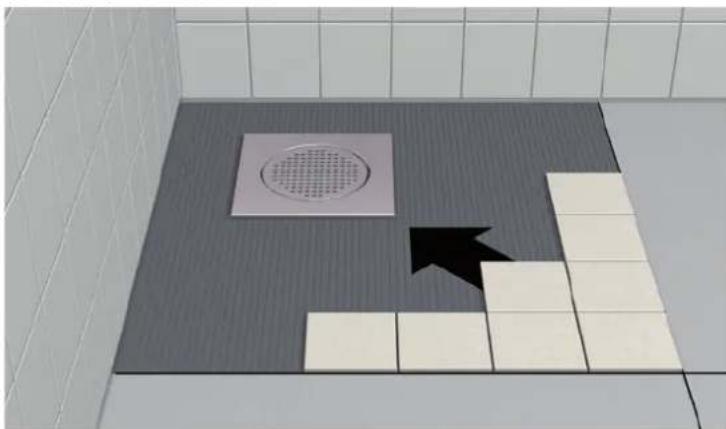

3. LÄGGA KLINKER

Lägg klinkerplattorna från mitten och arbeta dig in i hörnet. Var noga med att följa de vinkelräta linjerna. Kontrollera med jämna mellanrum att full täckning nås under plattorna.

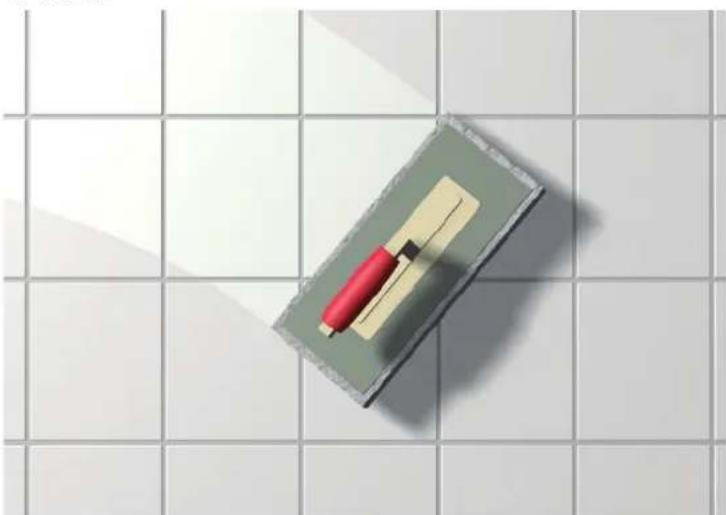

FOGA

1. STARTA FOGNING

Gör rent kaklet och fogarna från fixrester och annat smuts så att detta inte hamnar i den färdiga fogen. Om plattorna har en hög absorptionsförmåga så kan man med fördel fukta plattorna med rent vatten innan fogning.

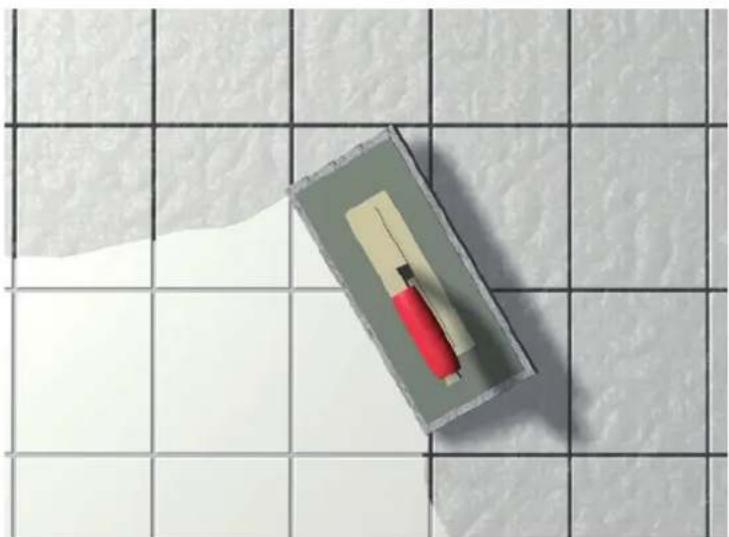

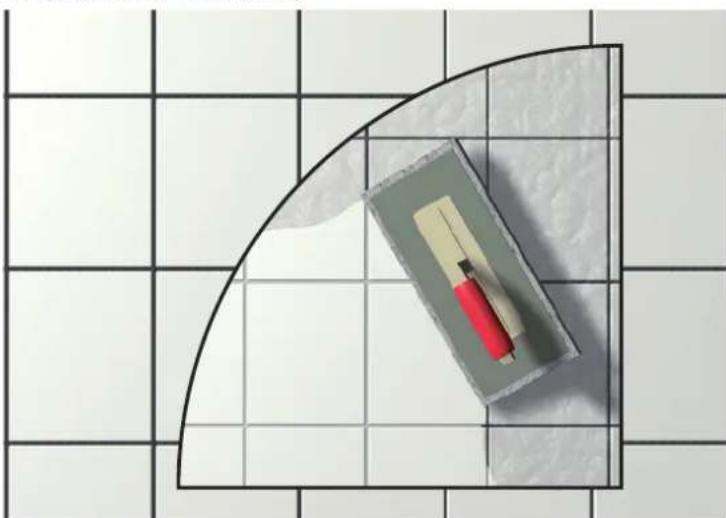

1. FOGNING


Blanda fogen efter blandningsförhållandet som beskrivs på förpackningen. Applicera fogen med hjälp av en gummi-spackel/fogbräda. Jobba diagonalt över plattorna och var noga med att fylla fogarna. Lägg inte på för stora ytor utan att kontrollera att ni hinner med att tvätta innan det torkar.

1. TVÄTT


Efter avslutad fogning påbörjas tvättning så fort fogen blivit stabil. Använd en tvättbräda/svamp och var noga med att byta ut tvättvattnet ett par gånger så att inga fogrester kvarstår. Jobba diagonalt över fogarna (enligt bild).

1. AVSLUTA FOGNING


Var noga med att tvätta bort allt fogdamm innan arbetet avslutas. Ju mer arbete som läggs ner på tvättningen desto bättre slutresultat.

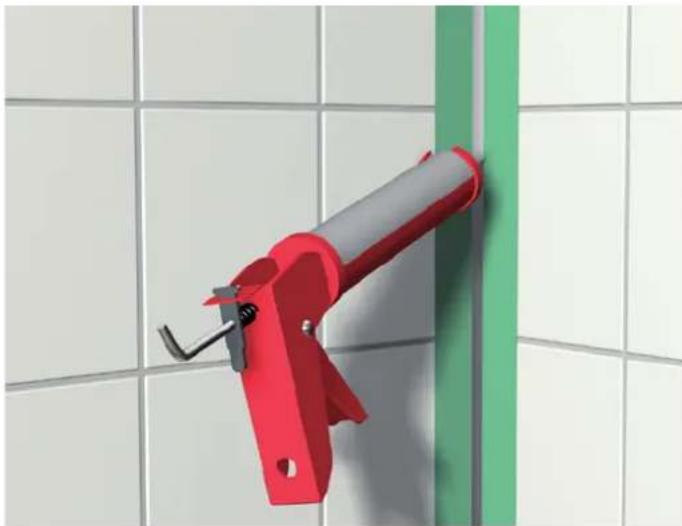

5. MJUKFOG

För att underlätta mjukfogningen samt att säkerställa en fin fog så kan maskeringstejp sättas upp i hörn. Använd "silifix" för att släta till fogen. Vatten som duschas på med tex blom-spruta gör det lättare att forma våtrumssiliko-net. Mjukfogar bör endast utföras där de är konstruktivt motiverade på grund av väntade rörelser.

Mjukfogning bör bland annat normalt utföras:

• I hörn och vinklar där underlaget på båda sidor är betong, gjuten mindre än ett år före plattsättning.
• I nyproduktion då risk för rörelser i underlaget kan väntas. Till exempel vid väggvinklar då skivkonstruktion möter betongvägg, eller skivkonstruktion möter skivkonstruktion.
• Vid övergång till andra material i väggar såsom dörrfoder, fönsterkarm, dörrkarm och tröskel.
• I tak/väggvinklar.

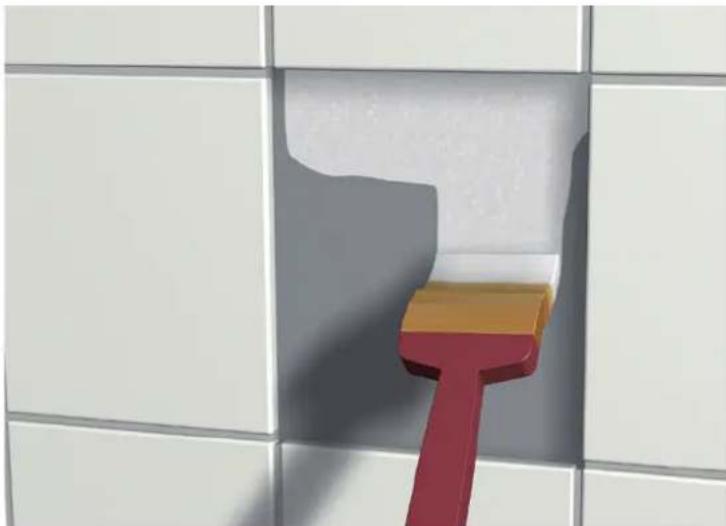

LAGA

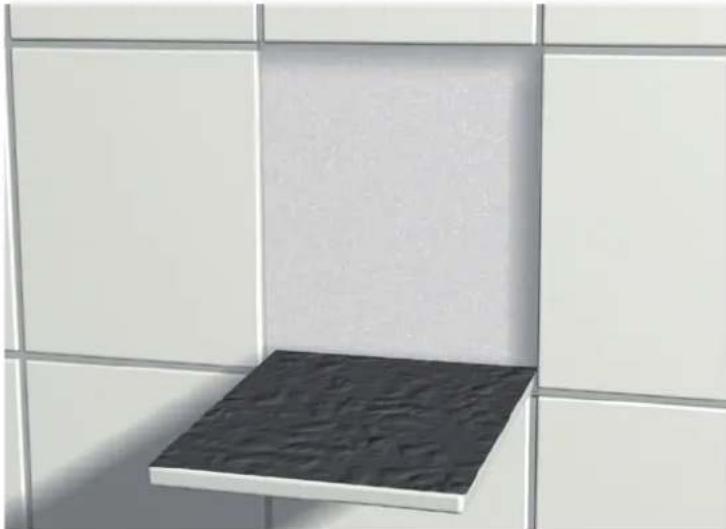

DELREPARATION - BYTE AV PLATTA

Man skiljer på reparation i ytskiktet (byte av platta/or) samt reparation i och av tätskiktet (där tätskikt har/måste brytas). Reparation, som byte av enstaka skadade plattor kan vara möjlig på tätskiktet.

OBS! Reparation kan vara möjlig beroende på förutsättningarna i det enskilda fallet. Ta alltid kontakt med oss vid reparation. Mejla till: [e-mail]

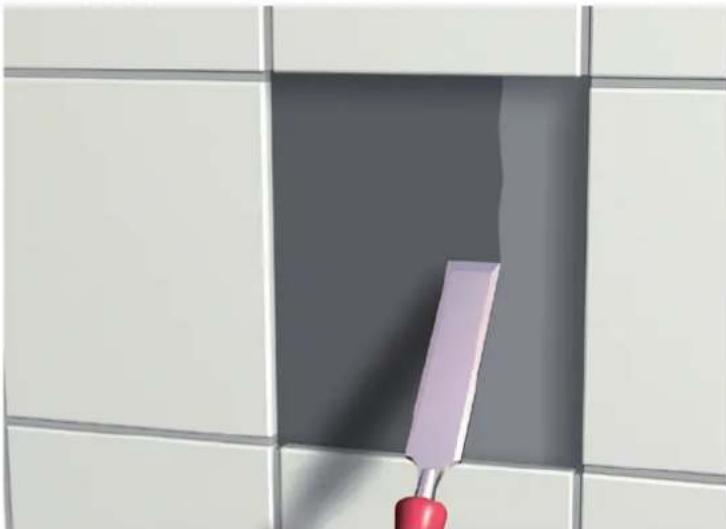

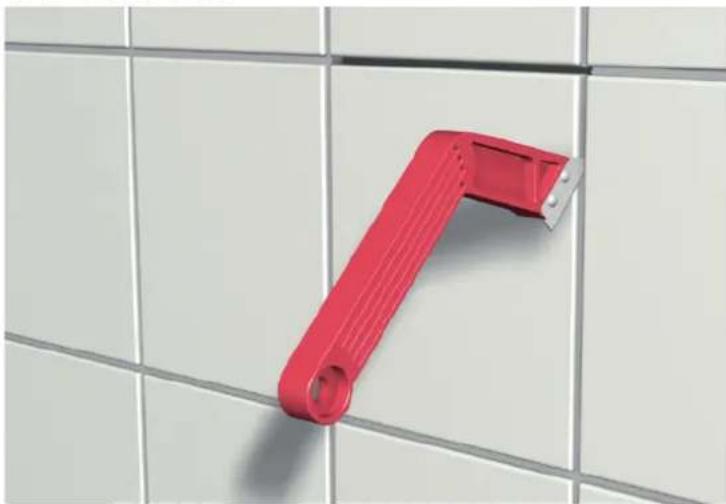

1. TA BORT FOG


Fräs eller skrapa bort fogmassan kring den skadade plattan. Var noga med att inte skada tätskiktet!

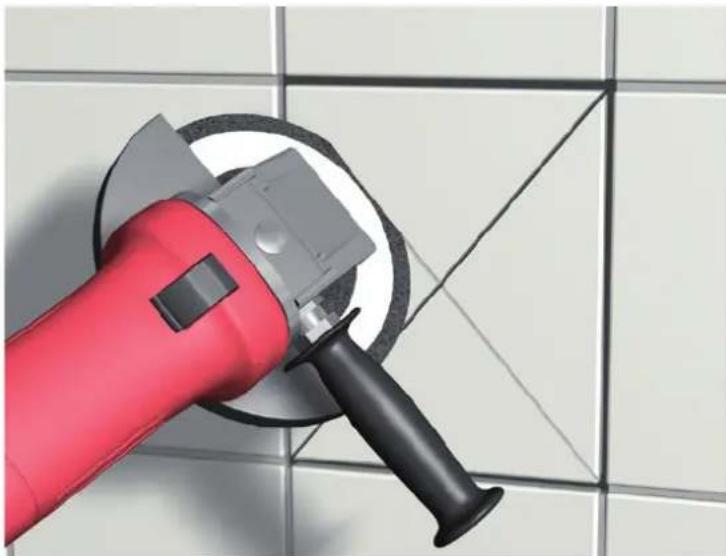

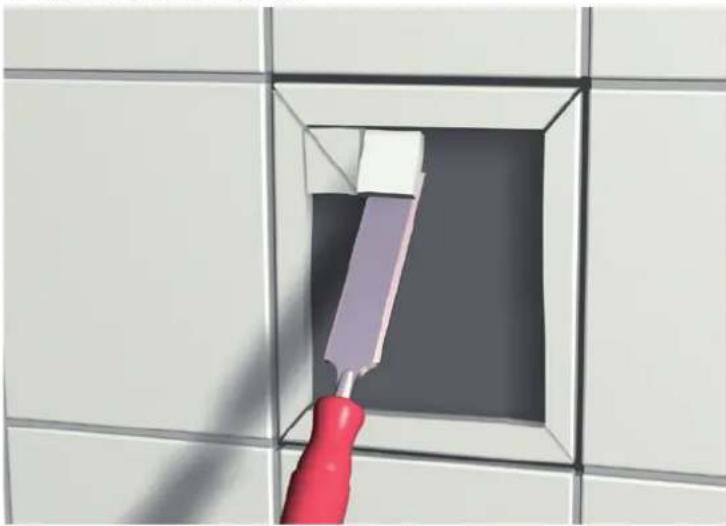

1. SKÄR PLATTAN


Skär spår i plattan (se även bild 3) med förslagsvis en vinkelslip. Fler spår underlättar arbetet, men var noga med att INTE skära djupare än plattans tjocklek.

1. TA BORT PLATTAN


Avlägsna plattbitarna med stämjärn. För att inte tätskiktet ska skadas måste stämjärnet hållas så parallellt med underlaget som möjligt! Rengör underlaget och plattkanterna från fästmassa och fogrester.

1. RENGÖR


Gör rent underlaget noga under den borttagna plattan och kontrollera att tätskiktet inte skadats.

5. APPLICERA TÄTSKIKTSMEMBRAN

Om tätskiktet är intakt appliceras (med pensel) ett skikt Biltema Tätskiktsmembran Våtrum. Om tätskiktet är skadat är det viktigt att laga det. Skrapa bort det skadade området – regeln om 35 mm överlapp gäller och beroende på hur skadan sitter kan flera plattor behövas tas bort. Applicera sedan tätskiktet på nytt: följ arbetsmoment 1 på sidan 11 samt moment 5 på sidan 12.

6. MONTERA NY PLATTA

Montera en ny platta med Biltema Fästmassa.

SKÖTSELRÅD

Skötselanvisningar för keramiska väggbeklädnader och golvbeläggningar kan rekvireras från Byggkeramikrådet i digitalt och tryckt format. Skötselanvisningar framgår även i Byggkeramikhandboken, www.bkr.se.

KONTROLL

Kvalitetsdokument enligt reglernas Bilaga A, ska utfärdas av BKR behörig entreprenör och vara undertecknat av våtrumsansvarig arbetsledare. Det ska tillsammans med aktuell monteringsanvisning för det godkända tätskiktssystemet överlämnas till beställare och nyttjare/boende när arbetet är slutfört. Kopia av kvalitetsdokument och monteringsanvisning för det av Byggkeramikrådet godkända tätskiktssystemet arkiveras för egen dokumentation och för att kunna uppvisas i samband med kvalitetsöversyn.

KONTAKTA OSS

Tlf. 077 520 00 00

kundservice@.biltema.com

www.biltema.se

BILTEMA VÅTROMSSYSTEM-R MONTERINGSANVISNING

Monter en ny flis med Biltema fliselim.

VEDLIKEHOLDSRÅD

Vedlikeholdsanvisninger for keramisk vegg- og gulvbelegg kan rekvireres fra Byggkeramikrådet i digitalt og trykt format. Du finner også vedlikeholdsanvisninger i Byggkeramikhandboken, www.bkr.se.

KONTROLL

BBV – Byggkeramikrådets branschregler för våtrum
