BRUKSANVISNING 36-8041 Biltema

Täck brunnsmanschetten med Biltema Tätskiktsmembran Våtrum.

1. APPLICERA TÄTSKIKTSMEMBRAN


Täck brunnsmanschetten med Biltema Tätskiktsmembran Våtrum.

1. APPLICERA TÄTSKIKTSMEMBRAN


Täck brunnsmanschetten med Biltema Tätskiktsmembran Våtrum.

4. APPLICERA TÄTSKIKTSMEMBRAN

Reparere/Delreparasjon 46

Vedlikeholdsråd....47

Kontroll 47

Biltema Våtromssystem-R (dampgjennomslippsverdi: cirka 1 900 000 s/m) består av:

• Biltema Primer Våtrom
• Biltema Dampsperre Våtrom
• Biltema Membran Våtrom
• Biltema innvendig hjørne og Biltema utvendig hjørne
• Biltema Skjøtebånd Våtrom og Biltema Fiberbånd Våtrom
• Biltema rørmansjetter
• Biltema Slukmansjett Enkeltsidig og Biltema Slukmansjett Dobbeltsidig
  • Biltema Festemasse/fliselim

Alle produktene er testet sammen for å oppfylle kravene i henhold til BBV 21:1. Det er konstruksjonen som er godkjent, og den må ikke endres på måter som ikke er godkjent.

BILTEMA VÄTROMSSYSTEM-R (RULLBART SYSTEM)

Biltema Våtromssystem-R oppfyller kravene til vann- og damptetthet i BBR, Boverkets Byggregler og Byggkeramikrådets bransjeregler for våtrom, BBV 21:1. Systemet er testet i samsvar med retningslinjer i EAD og godkjent av Byggkeramikrådet.

Monteringsanvisningen gjelder for funksjon og påføring på ulike underlag når fliser skal utgjøre overflatelag på gulv og vegger i våtrom som baderom og dusjrom i boliger eller rom med tilsvarende vannbelastning. Monteringsanvisningen kan tilpasses, helt eller delvis når det brukes naturstein, glass eller lignende produkter som overflate. Både nybygg og renovering er underlagt denne monteringsanvisningen. Alle gulv- og veggflater med keramisk belegg/kledning i våtrom skal være utstyrt med et godkjent våtromssystem. Våtromssystemet skal være av samme merke i hele rommet.

For å oppnå et godt resultat må monteringsanvisningen og BBV 21:1 følges. Det innebærer at vi som leverandør av materialene, tar ansvar for at systemet fungerer hvis utførelsen er i tråd med bransjeforskrifter og vår monteringsanvisning. Reglene nedenfor er et sammendrag av bransjekravene. Alle bransjekrav til underlag, materialer og deres egenskaper osv. fremgår av Byggkeramikrådets bransjekrav for våtrom, BBV 21:1. Bransjereglene skal lastes ned fra www.bkr.se eller bestilles fra Byggkeramikrådet.

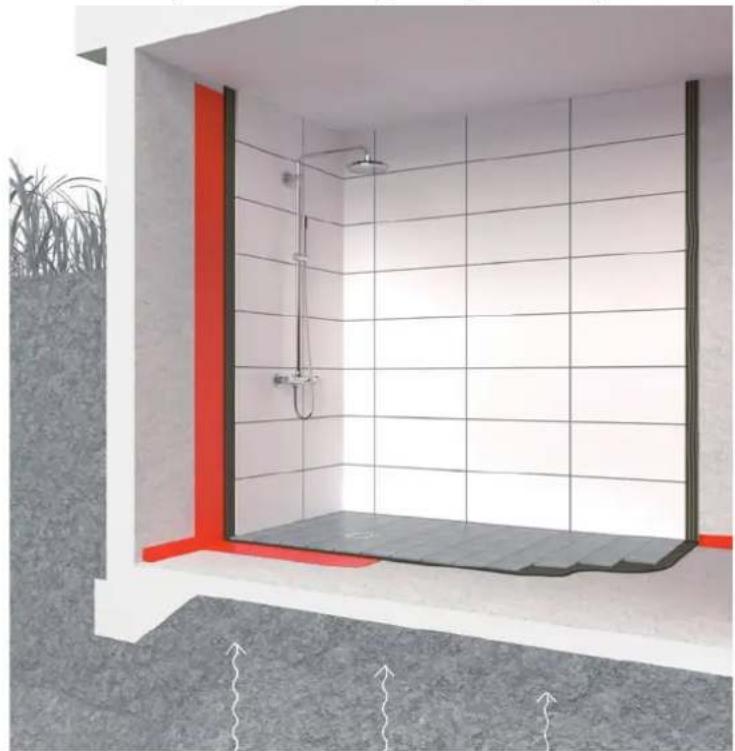

BILDE A - Kjeller med tiltagende jordfuktighet

Krav til vanntetting for gulv og yttervegger er unntaket der det er fare for ekstra fuktighet.

BILDE B - Kjeller uten tiltagende jordfuktighet

Når det gjelder en isolert og drenert kjeller, bør vanntetting utføres i henhold til bransjeregler på alle overflater i våtrommet.

BBV 21:1 VÅTSONER

Våtrommet er delt inn i våte soner, med varierende krav basert på forventet vannbelastning, se bilde C.

PLASS TIL BAD ELLER DUSJ = gulv i dusj eller under badekar samt vegger opptil 2,0 m over ferdig gulv bak badekar eller dusjplass. Når badekaret eller dusjområdet på hver side er omgitt av en skjermvegg opp til taket som skal flislegges, er gavler inkludert i våtsone 1 og bakside av skjermvegg i våtsone 2.

Våtsone 1 = Vegger fra gulv til tak ved plass for bad eller dusj og veggflater minst en meter utenfor disse samt hele våtrommets gulvflate.

I et område på en meter utenfor området for bad eller dusj, er motsatt veggoverflate, inkludert gavl, inkludert i våtsone 1. Hvis en del av ytterveggen inngår i våtsone 1, skal hele veggen behandles som våtsone 1. Årsaken til dette er at den største fuktmekaniske drivkraften er i våtrommets yttervegg på grunn av de store forskjellene mellom ute- och innetemperatur, først og fremst i vinterhalvåret.

Ta hensyn til målene på dusjveggene og badekarets størrelse og plassering når du vurderer omfanget av våtsone 1. Oppdragsgiver og entreprenør bør formidle dette.

Våtsone 2 = ∅vrige veggflater.

OBS! Det finnes et eget regelverk for VVS-produkter og veggnære avløp. Det finner du på nettstedet til Byggkeramikrådet eller Säker Vatten.

Underlag og materialer skal ikke ha en temperatur som er lavere enn 10 °C og skal ikke inneholde bygningsfuktighet som overstiger 90 % RF.

For overgang mellom Biltema Våtromssystem-R og Biltemas foliebaserte systemer, kan du se monteringsanvisning for Biltema Våtromssystem-F, side 42.

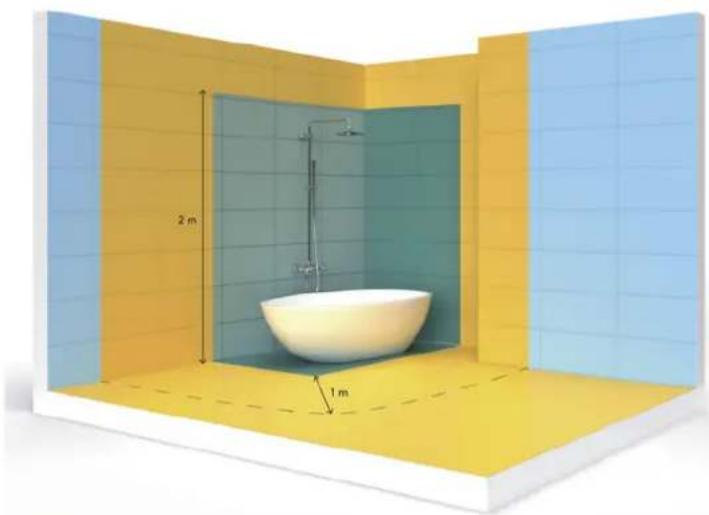

BILDE C- VÄTSONER

Våtsone 1
Våtsone 2
■ Plass til badekar eller dusj

TABELL

Valg av våtromssystem

		Fuktsperretyper
Underlag Sone Folle Plater med fuktspørre				Væskebasert
Plate-konstruksjon	Våtsone 1	√	√	✗
	Våtsone 2	√	√	√
Massiv-konstruksjon	Våtsone 1	√	√	√
	Våtsone 2	√	√	√

Valg av våtromssystem avhengig av overflate og våtsone.

FALLTOLERANSER

Plass til bad og dusj:

1:25-1:150 7-40 mm/m

1:50-1:150 7-20 mm/m

∅vrig gulvflate:

1:100-1:200 5-10 mm/m

GULVSLUK

1. Fliser
2. Biltema fliselim
3. Biltema Fuktsperre
4. Avrettingsmasse
5. Klemring
6. Flens til gulvsluk

R∅RGJENNOMF∅RING

1. Elektrisitet i våtrom skal utføres med fast gjennomføring med en minimumsdiameter på 16 mm. Gjennomføring for elektrisitet på sted for badekar og dusj bør utføres med VPS-rørbøying eller tilsvarende og ikke med flexrør.
2. Rør for varme eller springvann med en diameter større enn 32 mm skal ha en avstand på minst 60 mm mellom kantene.
3. Rør med en diameter på mindre enn eller lik 32 mm skal ha en cc-avstand på minst 60 mm, se bilde D.
4. Avløpsvann og rørgjennomføringer i gulv.

FORSTERKNING

Trebjelkelag bør alltid forsterkes for å tilpasse bøyestivheten til keramisk belegg.

Gulvkonstruksjon

1. Underlag
2. Biltema Primer
3. Armering
4. Varmekabel
5. Flytsparkel

6. Biltema Primer

7. Biltema Fuktsperre

8. Biltema fliselim
9. Keramiske fliser

TABELL - R∅RGJENOMF∅RING I GULV

		Våtrom Ovrige rom
		Plass til badekar eller dusj	Med varmtvanns-bereder, varme-pumpe eller vannmåler	Uten varmtvanns-bereder, varmepumpe eller vann-måler	Vaskerom, rom med varmtvanns-bereder, varmepumpe, vannmåler	I WC-rom
Avlop	Gulvsluk	√	√	√	√	√
	Spillvann	✕	√	√	√	√
Rør til varmt-vannsbereder, varmepumpe eller vann-måler	med rorgjen-nomforings-hylse	✕	√	gjelder ikke	√	gjelder ikke
	uten rorgjen-nomforings-hylse	✕	✕	gjelder ikke	✕	gjelder ikke
Tappevann og/eller varmerør	med eller uten rorgjennom-foringshylse	✕	✕	✕	✕	√

Gjennomføring som er godkjent for å bryte gulvets tettesjikt avhengig av type rør og rom.

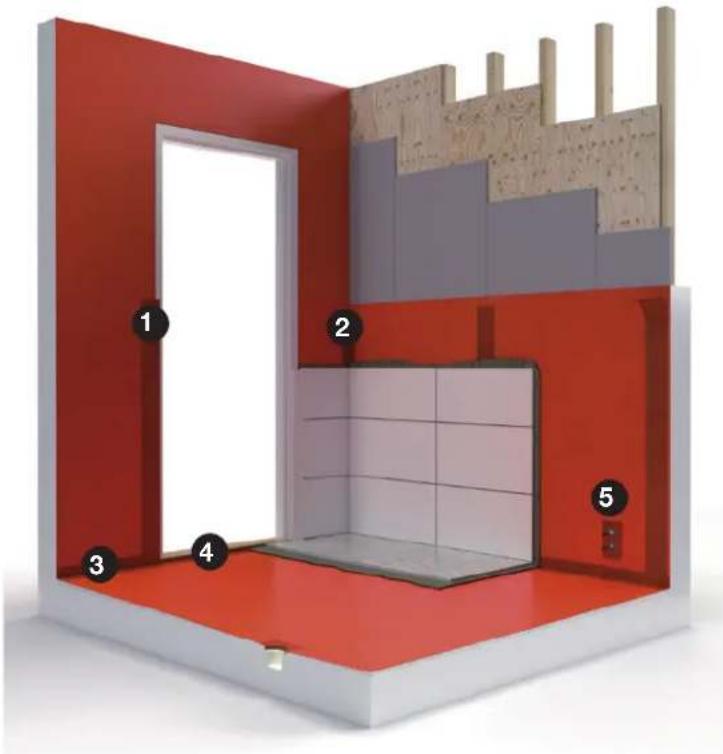

FORSEGLINGER

1. Tetninger på dør og vindu i våtsone 1, se bilde F.
2. Tetninger i skjøter.
3. Tetning i gulv-vegg-vinkel, se bilde E.
4. Tetning mot dørterskelen, se bilde G.
5. Tetning mot rørgjennomføringer, se bildene H, I og J.

BILDE D - Rørgjennomføring i vegg

Eksempler på fast rørgjennomføring med rør-i-rør-systemer. 1. Festing

BILDE E - TERSKEL JEVNT MED VEGG

Tetning skal utføres kontinuerlig mellom terskel, karm og vegg.

Tetning mot rør-i-rør gjøres mot beskyttelsesrøret.

BILDE J - TETNING MOT VEGGBOKS

Når du bruker en veggboks, gjøres tetningen direkte mot boksen.

BILDE I - TETTING MOT PLASTKAPSLING

For rør uten beskyttelsesrør gjøres forseglingen direkte på rørets plastkapsling.

INNBYGGINGSBOKS

Tilkoblingen skal gjøres med en overlapp på minst 30 mm vanntetting på plastmatten bak keramikken. Fra gulvet og opp til keramikkens nedre kant skal det være minst 80 mm synlig plastmatte.

BILDE M - TAK MALT F∅R FLISLEGGING

Hvis taket er malt ned mot veggen, kan vanntettlaget avsluttes 50 mm fra taket. Dette er for å unngå nedsmussing av taket.

BILDE L - TILKOBLING TIL MALT VÅTROMSSYSTEM

Tilkoblingen til det malte VT-systemet skal gjøres med en overlapping på minst 30 mm tettesjikt ut fra keramikken.

BILDE N - TAK MALT ETTER FLISLEGGING

Hvis taket ikke er malt før flisleggingen, bør tettesjiktet avsluttes så nær taket som mulig, men kan ikke avsluttes mer enn 50 mm fra taket.

Tettesjikt skal finnes på gulv og vegg bak den innbygde sisternen. Fliser på gulvet skal være plassert under installasjonen. Kontroller med leverandøren av tettesjiktet om eventuell keramikk bak sisternen.

Tettesjikt skal finnes under og bak den innbygde sisternen. Eventuell lekkasje ved armaturen skal renne ut til våtrommet.

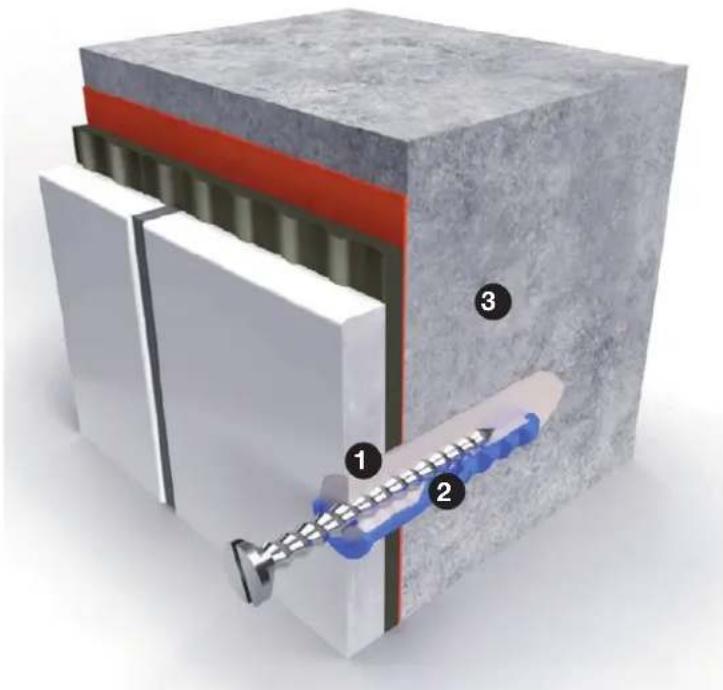

BILDE R - INNFESTING | BETONGVEGG

1. Tetningsmasse
2. Plugg og tetningsmasse
3. Betongvegg

BBV 21:1 GJELDENDE STANDARDER OG NORMER

Nedenfor finner du en liste over standardene det refereres til i reglene. Disse viser minimumskravene til egenskapene til det enkelte materialet i Europa. Versjonene av standardene er de som gjelder på tidspunktet for publiseringen av dagens bransjeregler. Etter revisjon av standarden gjelder den siste utgaven av standarden. Alle standarder kan bestilles fra www.sis.se.

• Festemasser for keramiske fliser. Krav, konformitets-evaluering, klassifisering og betegnelse.
  SVENSK STANDARD SS-EN 12004-1:2017
• Festemasser for keramiske fliser. Testmetoder.
  SVENSK STANDARD 12004-2:2017
• Grout for tiles – Requirements, evaluation of conformity, classification and designation.
  SVENSK STANDARD SS-EN 13888:2009
• Keramiske fliser — Definisjoner, klassifisering, egenskaper, konformitetsvurdering og merking.
  SVENSK STANDARD SS-EN 14411:2016
• Gulvmateriale – Avrettings- og beleggmasser basert på sement, gips, magnesit, bitumen eller termoherdere – Egenskaper og krav.
  SVENSK STANDARD SS-EN 13813
• Avløp – Sluk for bygninger. Del 1: Gulpavløp med vannlås med minst 50 mm vannlåsdybde.
  SVENSK STANDARD SS-EN 1253-1:2015
• Avløp – Sluk for bygninger. Del 2: Takavløp og gulvavløp uten luktlåser.
  SVENSK STANDARD SS-EN 1253-2:2015
• Gipsbindere og gipsbasert puss — Del 1: Definisjoner og krav.
  SVENSK STANDARD SS-EN 13279-1:2008
• Sponplater – spesifikasjoner.
  SVENSK STANDARD SS-EN 312:2010

MOTSTAND MOT DAMPGJENNOMTRENGNING

Verdien for dampgjennomstrømningsmotstand beregnes i henhold til standard SS-EN ISO 12572:2016.

I Sverige uttrykkes verdien for dampgjennomtrenging tradisjonelt i s/m (sekunder per meter).

KILDE

BBV – Byggkeramikkrådets bransjeregler for våtrom

Bransjeregler for fliser og mur i våtrom. Reglene er utviklet av Byggkeramikrådet med hensyn til myndighetskravene i Boverkets byggregler, BFS 2011:6 med endringer til og med BFS 2020:4, BBR.

Illustrasjon: AB Typoform

VEGG

MOTSTAND MOT DAMPGJENNOMTRENGNING CA. 1 900 000 S/M

BILTEMA VÄTROMSSYSTEM-R - VEGG

OBS! Påse at underlaget stemmer med gjeldende regler, BBV, før du påfører Biltema Våtromssystem-R. Vi anbefaler at underlag behandles med Biltema Primer Våtrom før arbeidet påbegynnes.

1. PÅF∅RE DAMPSPERRE

OBS! Det totale forbruket må ikke være mindre enn 270 gr/m².

2. MONTERE HJ∅RNER

Monter innvendig hjørne og eventuelt utvendig hjørne med Biltema Membran Våtrom. Arbeid bort eventuelle bretter og blemmer.

3. BÅND

Monter Biltema Skjøtebånd Våtrom eller Biltema Fiberbånd Våtrom i alle veggvinkler og eventuelle plateskjøter. I gulv- og veggvinkel anbefales Biltema Skjøtebånd Våtrom. Alle overlappinger skal være minst 35 mm. Arbeid bort eventuelle bretter og blemmer.

4. R∅RGJENNOMF∅RINGER

Alle rørgjennomføringer skal tettes med Biltema Rørmansjett. Velg riktig mansjett for riktig rørtykkelse. Biltema Rørmansjett monteres / limes fast med Biltema Membran Våtrom. Arbeid bort eventuelle bretter og blemmer. Avslutt med å dekke mansjettene med Biltema Membran Våtrom.

5. PÄF∅R BILTEMA MEMBRAN VÅTROM

Påfør Biltema Membran Våtrom rikelig med en rull på alle vegger og cirka 200 mm ut på gulvet. La tørke i cirka en time! Påfør et nytt strøk på samme måte.

OBS! Det totale forbruket må ikke være mindre enn 1,0 kg/m². La tørke! Flislegging kan påbegynnes etter cirka 12 timer. Tørketiden kan variere avhengig av temperatur og luftfuktighet.

GULV

MOTSTAND MOT DAMPGJENNOMTRENGNING CA. 1 900 000 S/M

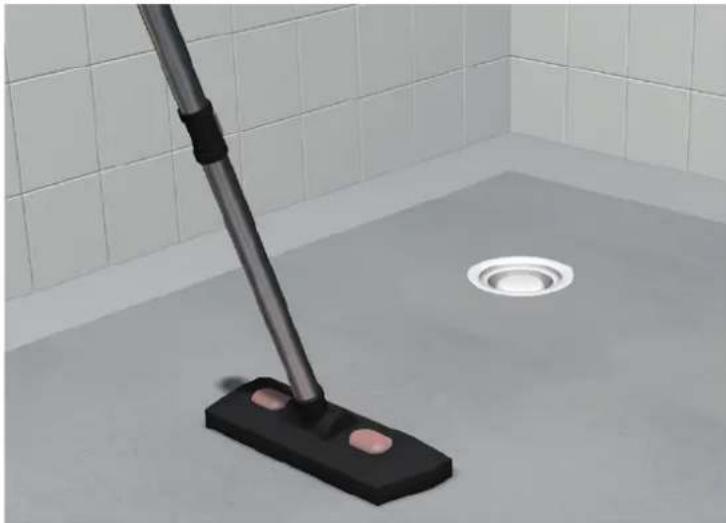

1. SIKRE OG RENGJ∅R


Påse at underlaget stemmer med gjeldende regler, BBV, før du påfører Biltema Våtromssystem-R. Rengjør og støvsug overflaten grundig. Vi anbefaler at underlag behandles med Biltema Primer Våtrom før arbeidet påbegynnes.

OBS! Kontroller at gulvsluket er montert i samsvar med leverandørens anvisning.

1. PÅF∅R DAMPSPERRE


Påfør Biltema Dampsperre Våtrom på hele gulvet. La tørke i cirka 20 minutter eller til overflaten føles tørr og ikke klebrig. Påfør ytterligere et lag Biltema Dampsperre Våtrom på samme måte.

Alle rørgjennomføringer skal tettes med Biltema Rørmansjett. Velg riktig mansjett for riktig rørtykkelse. Mansjetten monteres med Biltema Membran Våtrom. Arbeid bort eventuelle better og blemmer. Avslutt med å dekke mansjettene med Biltema Membran Våtrom. OBS! Ikke få Biltema Membran Våtrom på røret. Mansjetten skal tettes rett mot røret uten «lim» mellom.

1. PURUS GULVSLUK


Montering av slukmansjett i Purus gulvsluk. Ifølge denne anvisningen skal Purus-kniven brukes til hullsaging av mansjett. Monter knivfoten slik at resultatet stemmer med bildet.

Se side 40 for Jafo-gulvsluk. Se side 38–41 for utførlige monteringsanvisninger for gulvsluk (Purus og Jafo).

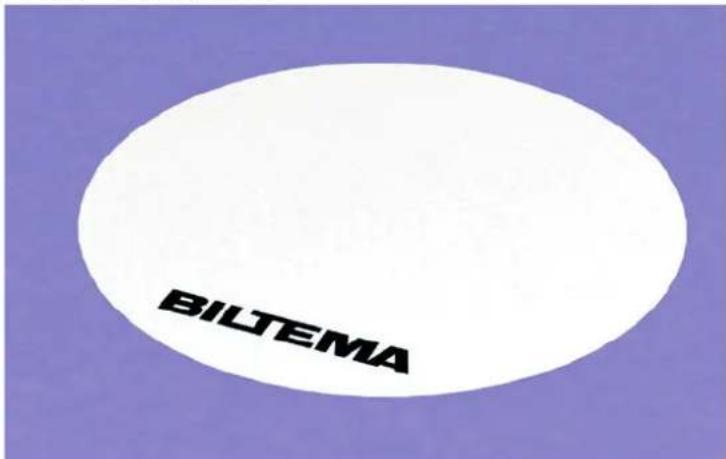

1. PÅF∅R MANSJETT


Fjern papiret fra Biltema Slukmansjett Enkeltsidig, og sentrer og monter den slik at den oppnår god vedheft uten bretter og bobler.

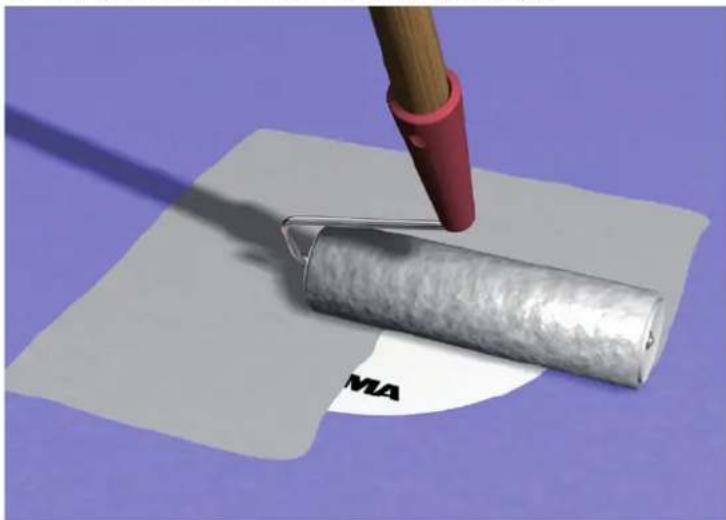

1. PÄF∅R BILTEMA MEMBRAN VÅTROM


Dekk slukmansjetten med Biltema Membran Våtrom.

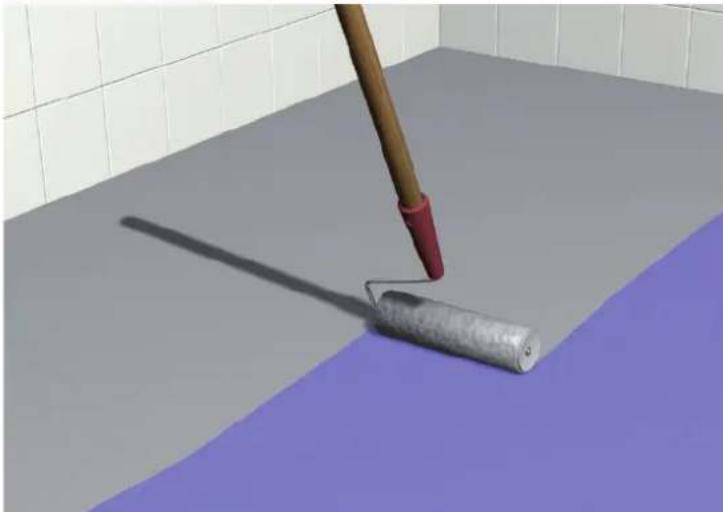

1. PÅF∅R MEMBRAN


Påfør Biltema Membran Våtrom over hele gulvflaten, og la den tørke i cirka 1 time (ved normal romtemperatur og luftfuktighet). Når det første strøket er tørt, behandles gulvet med ytterligere et strøk Biltema Membran Våtrom.

OBS! Det totale forbruket må IKKE være mindre enn 1,3 kg/m ^2 (gulv). Flislegging kan normalt påbegynnes etter cirka 12 timer.

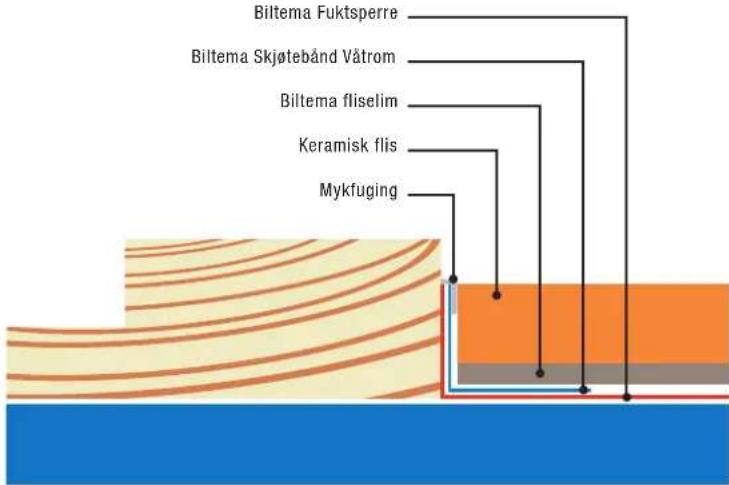

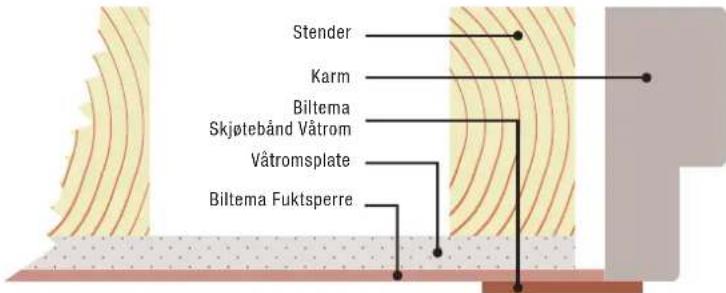

1. TILKOBLING TERSKEL


Forsegling mot terskel skal gjøres ved å brette opp fukt- sperre og tilhørende forsegling mot terskelen til nivået for ferdig gulv. Hvis det ikke er gulvterskel, må det monteres en blindterskel for at fuktspere og forsegling skal kunne utføres i forbindelse med flisleggingen.

1. TILKOBLING KARM


Tetning skal utføres kontinuerlig mellom terskel, karm og vegg. Forsegling ut på karmen beskytter den indre konstruksjonen til veggen. Karm skal være montert før Biltema tette-sjikt påføres. Dersom dette ikke er tilfelle, skal dette noteres som avvik i kvalitetsdokumentet.

SLUK

MONTERING PURUS OG JAFO GULVSLUK

1. PURUS GULVSLUK


Trinn 1–4 vises også på sidene 36–37 (trinn 4–7).

Montering av slukmansjett i Purus gulvsluk. Ifølge denne anvisningen skal Purus-kniven brukes til hullsaging av mansjett. Monter knivfoten slik at resultatet stemmer med bildet.

1. PÅF∅R MANSJETT


Fjern papiret fra Biltema Slukmansjett Enkeltsidig, og sentrer og monter den slik at den oppnår god vedheft uten bretter og bobler.

1. PÄF∅R BILTEMA MEMBRAN VÅTROM


Dekk slukmansjetten med Biltema membran.

1. PÄF∅R MEMBRAN


Påfor Biltema membran over hele gulvflaten, og la den tørke i cirka 1 time (ved normal romtemperatur og luftfuktighet). Når det første strøket er tørt, behandles gulvet med ytterligere et strøk Biltema Membran Våtrom.

OBS! Det totale forbruket må IKKE være mindre enn 1,3 kg/m² (gulv). Flislegging kan normalt påbegynnes etter cirka 12 timer.

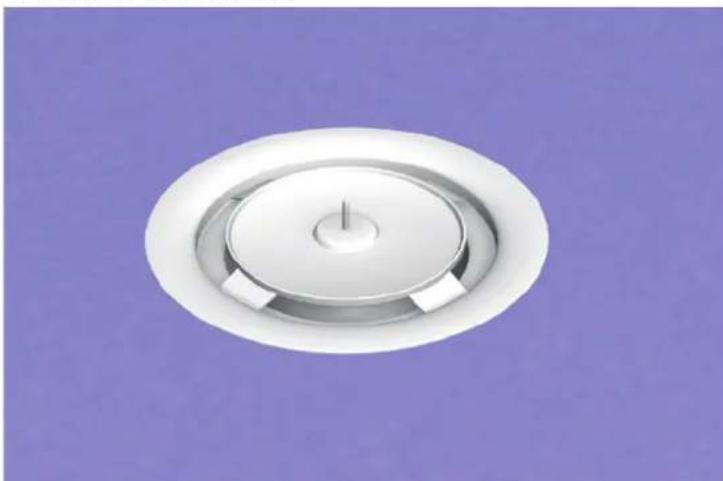

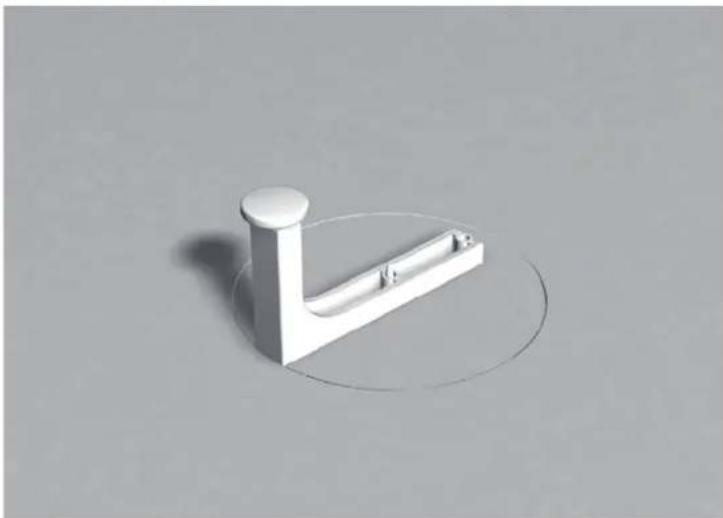

1. HULLSAGING


Monter Puruskniven på den hvite pinnen. Trykk til, slik at kniven går gjennom mansjetten, og skjær en hel runde med en vridende bevegelse. Fjern kniv og knivfot.

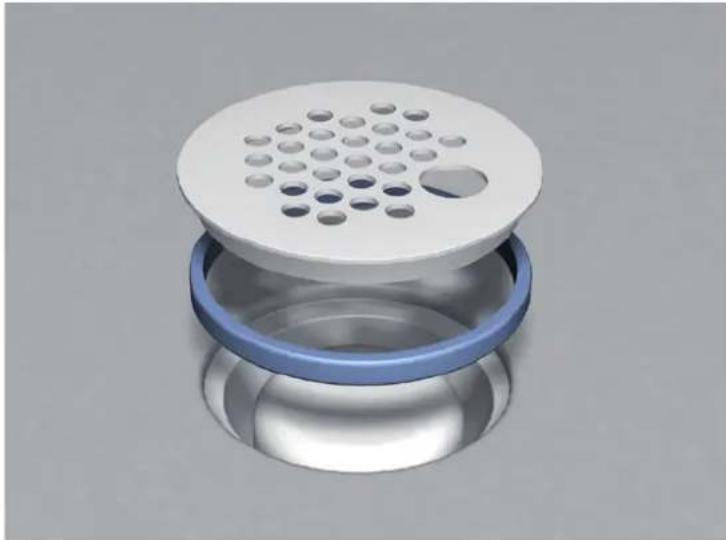

6. KLEMRINGEN

Monter deretter klemringen som vist på bildet over. Bruk gulvsluksilen som støtte ved monteringen. Plasser hullet midt over gulvsluksilen, og press slik at klemringen kommer på plass. Fjern deretter gulvsluksilen.

OBS! På grunn av høy risiko for skade på slukmansjetten, må det IKKE brukes verktøy til å montere klemringen.

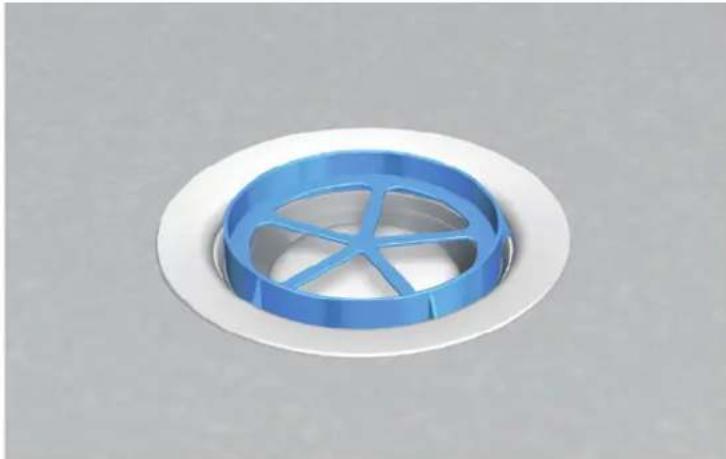

1. JAFO GULVSLUK

Påse at gulvsluken er riktig installert etter instruksjonene fra produsenten. Rengjør sluket for smuss for å sikre god vedheft. Fjern o-ringen i gulvsluksetet, og monter Jafo skjæremal.

2. JAFO GULVSLUK

Fjern papiret fra Biltema Slukmansjett Enkeltsidig, og sentrer og monter den slik at den oppnår god vedheft uten bretter og bobler.

3. PÄF∅R BILTEMA MEMBRAN VÅTROM

Dekk slukmansjetten med Biltema Membran Våtrom.

4. PÄF∅R BILTEMA MEMBRAN VÄTROM

Påfør Biltema Membran Våtrom over hele gulvflaten, og la den tørke i cirka 1 time (ved normal romtemperatur og luftfuktighet). Når det første strøket er tørt, behandles gulvet med ytterligere et strøk Biltema Membran Våtrom.

OBS! Det totale forbruket må IKKE være mindre enn 1,3 kg/m² (gulv). Flislegging kan normalt påbegynnes etter cirka 12 timer.

5. SKJÆRE UT HULL

Bruk hånden til å finne kanten på skjæremalen, og skjær etter innsiden av skjæremalen med en teppekniv. Vær forsiktig, slik at du ikke skader mansjetten. Press slukmansjetten ned i sluket langs gulvslukets sete (med fingrene).

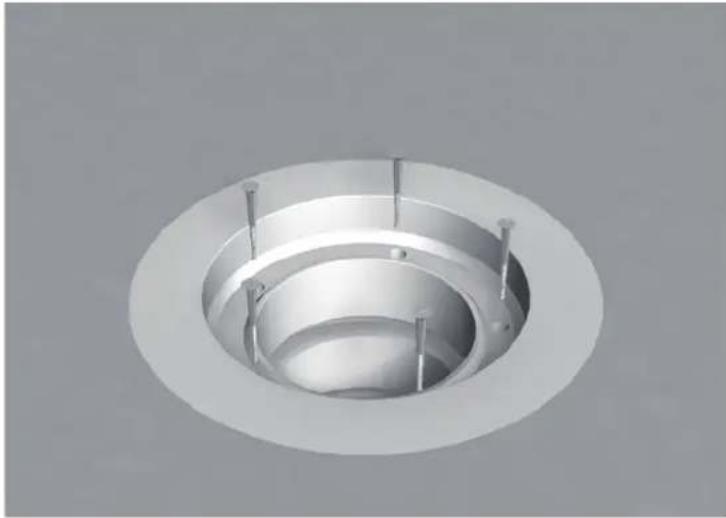

6. KLEMRING

Monter klemringen med skruene som medfølger. Skru ned skruene for hånd, IKKE med maskin (det er stor fare for at godset sprekker).

OBS! Den medfølgende o-ringen skal ikke brukes ved montering av Biltema Slukmansjett.

VEGGFLISER

1. LEGGE RETTE LINJER


Påse at fuktsperren er tørr og korrekt montert før du begynner å legge fliser. Start med å tegne opp en vannrett og en loddrett linje midt på veggen.

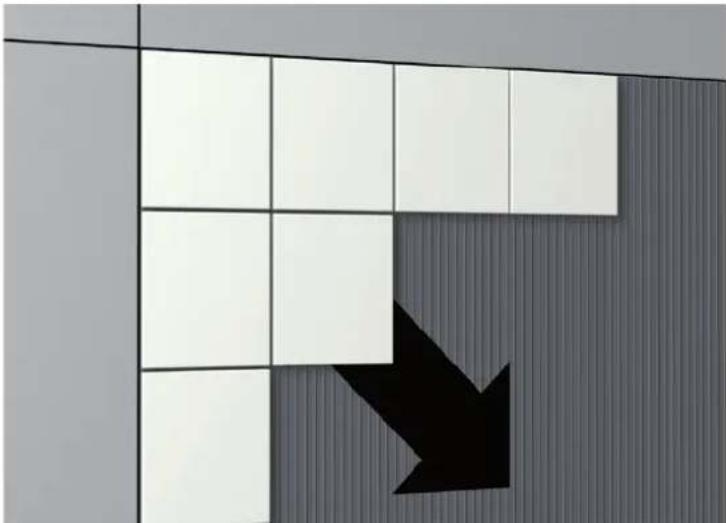

1. LEGGE VEGGFLISER


Monter deretter flisene fra hjørnene og arbeid deg innover. Følg linjene.

1. PÅF∅R FLISELIM


Spre ut Biltema Fliselim med en tannsparkel. Bruk sparkel av riktig størrelse. Arbeid deg fra midten og inn i hjørnet.

1. RIKTIG MENGDE FLISELIM


Kontroller regelmessig at det er full dekning under flisene. Hvis du ikke oppnår full dekning under flisene, kan de få for dårlig vedheft og falle av.

GULVFLISER

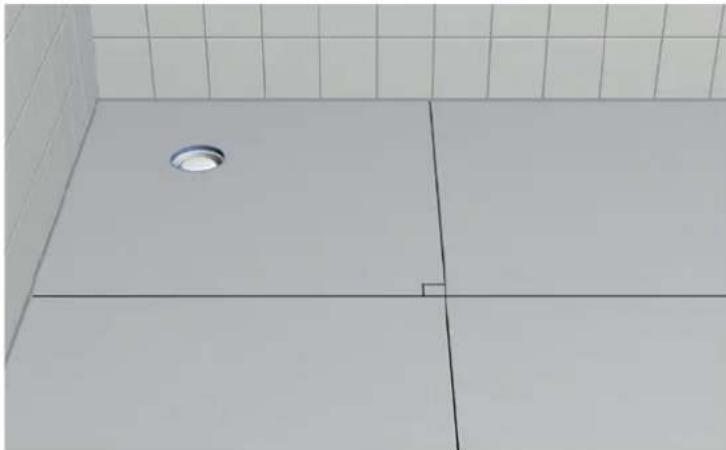

1. LEGGE RETTE LINJER

Spre ut Biltema Fliselim med en tannsparkel. Bruk sparkel av riktig størrelse. Arbeid deg fra midten og inn i hjørnet.

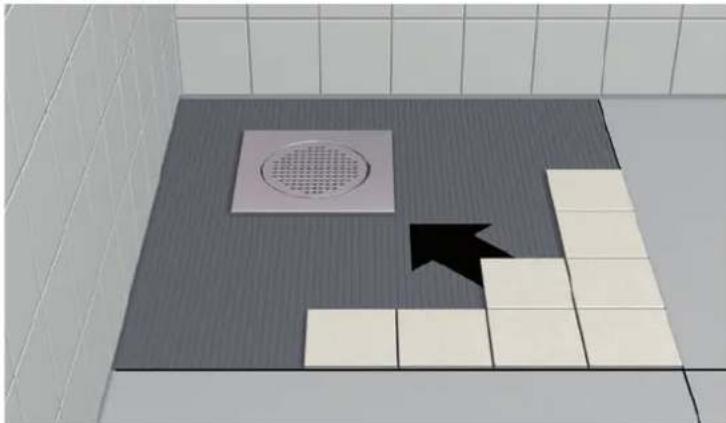

3. LEGGE FLISER

Legg flisene fra midten, og arbeid deg inn i hjørnet. Følg de vinkelrette linjene. Kontroller regelmessig at det er full dekning under flisene.

FUGE

1. STARTE FUGINGEN

Fjern limrester og annet smuss fra flisene og fugene, slik at det ikke havner i den ferdige fugen. Hvis flisene har høy absorpsjonsevne, kan de med fordel fuktes med rent vann før fuging.

1. FUGING


Bland fugemassen som beskrevet på emballasjen. Påfør fugemassen med en gummisparkel/fugebrett. Arbeid diagonalt over flisene, og påse at fugene fylles. Ikke legg på for store overflater, slik at du ikke rekker å vaske før det tørker.

1. VASK


Når fugingen er fullført, starter vaskingen så snart fugen har blitt stabil. Bruk et brett / en svamp, og bytt vaskevannet et par ganger, slik at det ikke blir igjen rester av fugemassen. Arbeid diagonalt over fugene (som vist på bildet).

1. AVSLUTTE FUGINGEN


Vask bort alt fugestøv før arbeidet avsluttes. Jo bedre du vasker, desto bedre blir sluttresultatet.

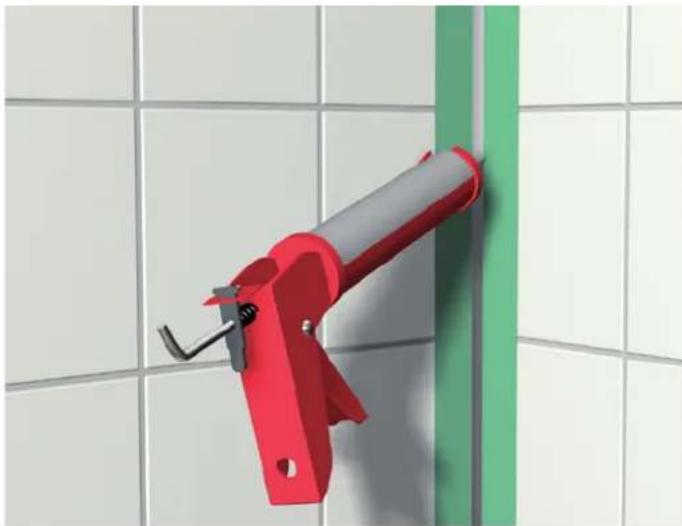

5. MYKFUGING

For å forenkle mykfugingen samt å sikre en fin fuge kan du bruke maskeringstape i hjørner. Bruk «silifix» til å glatte ut fugen. Vann som dusjes på med for eksempel en spruteflaske, gjør det enklere å forme våtromssilikonet. Mykfuger bør bare utføres der det er nødvendig på grunn av forventede bevegelser i konstruksjonen.

Mykfuging bør blant annet normalt utføres:

• I hjørner og vinkler der underlaget på begge sider er betong, støpt mindre en ett år før flislegging.
• Ved nybygg når det kan forventes risiko for bevegelser i underlaget. For eksempel ved veggvinkler der plater møter betongvegg, eller plater møter plater.
• Ved overgang til andre materialer i vegger, for eksempel utföringer, vinduskarm, dørkarm og terskel.
• I tak/veggvinkler.

REPARERE

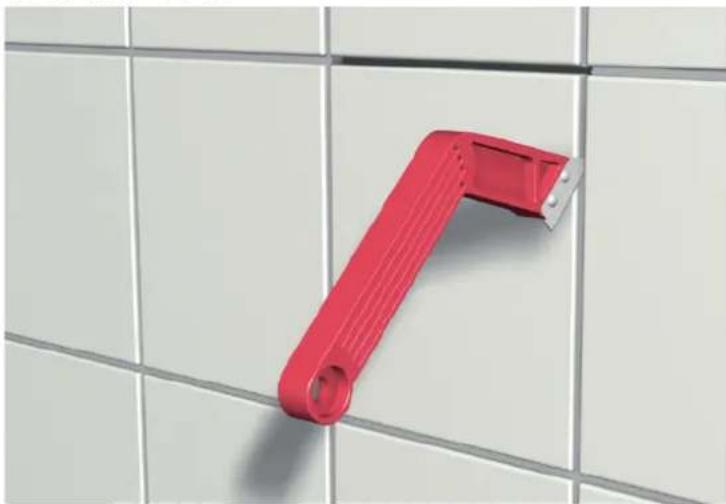

DELREPARASJON - BYTTE FLIS

Man skiller mellom reparasjon i overflatelaget (bytte fliser) og reparasjon i og av fuktsperren (der fuktsperren har blitt eller må ødelegges). Reparasjon, som å bytte enkeltfliser, kan være mulig over fuktsperren.

OBS! Reparasjon kan være mulig avhengig av forholdene i det enkelte tilfellet. Ta alltid kontakt med oss ved reparasjon. E-post til: [e-mail]

1. FJERNE FUGE


Skjær spor i flisen (se også bilde 3) med for eksempel en vinkelsliper. Flere spor forenkler arbeidet, men du må IKKE skjære dypere enn flisens tykkelse.

1. FJERN FLISEN


Fjern flisbitene med en meisel. For å unngå å skade fuktsperren må meiselen holdes så parallelt med underlaget som mulig! Rengjør underlaget og flisens kanter for fliselim og fugerester.

1. RENGJ∅R


Rengjør underlaget under flisen grundig, og kontroller at fuktsperrelaget ikke har blitt skadet.

5. APPLICERA TÄTSKIKTSMEMBRAN

Hvis fuktsperrelaget er uskadet, påføres et strøk Biltema Membran Våtrom (med pensel). Hvis fuktsperrelaget er skadet, er det viktig at det repareres. Skrap bort det skadde området – regelen med 35 mm overlapping gjelder, og det kan hende flere fliser må fjernes, avhengig av hvor skaden sitter. Påfør deretter fuktsperrelaget på nytt: følg fremgangsmåten i 1 på side 34 samt i 5 på side 35.

6. MONTERE NY FLIS

Kvalitetsdokument i henhold til reglenes Vedlegg A skal utfylles av BKR ansvarlig entreprenør og signeres av våt-romsansvarlig arbeidsleder. Sammen med aktuell monteringsanvisning for det godkjente fuktsperresystemet skal de overleveres til bestilleren og brukeren/beboeren når arbeidet er fullført. Kopi av kvalitetsdokumenter og monteringsanvisning for fuktsperresystemet som er godkjent av Byggkera-mikrådet, arkiveres for egen dokumentasjon og for å kunne fremlegges i forbindelse med kvalitetskontroller.

KONTAKT OSS

Tlf. 22 22 20 22

kundeservice@.biltema.no

www.biltema.no

BILTEMA VEDENERISTYS SYSTEEMI-R KÄYTTÖOHJE

Råd om vedligeholdelse .....93

Kontrol....93

Biltema Vådrumssystem-R (diffusionsmodstand: ca 1 900 000 s/m) består af:

• Biltema Primer Vådrum
• Biltema Dampspærre Vådrum
• Biltema Vådrumsmembran
• Biltema Inderhjørne & Biltema Yderhjørne
• Biltema Tætningsbånd Vådrum & Biltema Fiberbånd Vådrum
  • Biltema Rørmanchetter
• Biltema Afløbsmanchet Enkelthæftende & Biltema Afløbsmanchet Dobbeltklæbende
• Biltema Fliseklæber/flisefix

Skruen skal nå ind i betonen.

Påfør Biltema Vådrumsmembran over hele gulvet, og lad den tørre i ca. 1 time (ved normal stuetemperatur og luftfugtighed). Når den første strygning er tør, påføres gulvet endnu et lag Biltema Vådrumsmembran.

Trin 1–4 vises også på side 82-83 (trin 4–7).

Påfør Biltema Vådrumsmembran over hele gulvet, og lad den tørre i ca. 1 time (ved normal stuetemperatur og luftfugtighed). Når den første strygning er tør, påføres gulvet endnu et lag Biltema Vådrumsmembran.

OBS! Den medfølgende O-ring bør ikke benyttes ved montering af Biltema Afløbsmanchet.

FLISER

1. OPMÆRK MED LIGE LINJER
