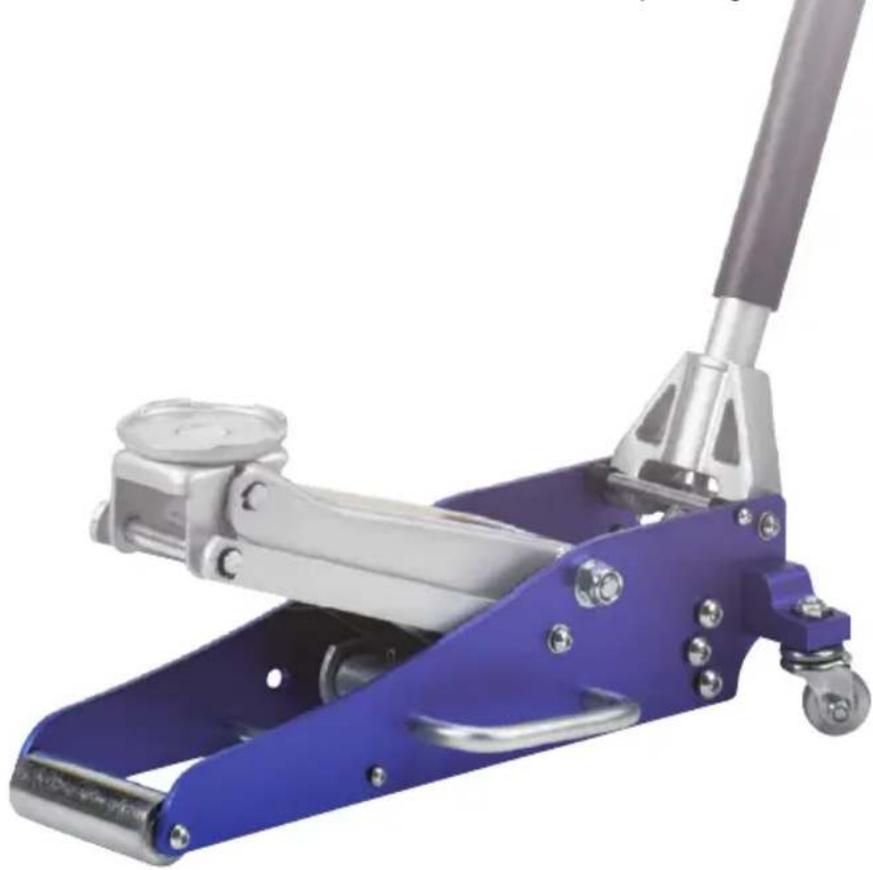

BRUKSANVISNING 15-816 Biltema

Denna manual innehåller viktig information om domkraftens användning och säkerhetsrisker. Alla som använder domkraften ska läsa manualen före användning. Förvara manualen på en säker plats i anslutning till domkraften och vid en eventuell försäljning ska manualen följa med.

Med reservation för att illustrationer och beskrivningar inte stämmer helt överens med maskinen.

2. TEKNISKA DATA

Lyftkapacitet: 1,5 ton

Lägsta höjd: .....85 mm

Högsta höjd:....350 mm

Vridbar lyftsadel:....∅ 95 mm

Längd: 500 mm

Bredd: 250 mm

Skaftlängd:....945 mm

Vikt: 14,7 kg

3. ANVÄNDNINGSOMRÅDE

Denna domkraft får användas för lyftning av bilar enligt instruktionerna i denna manual. Felaktig användning kan resultera i olyckor eller materialskada.

4. SÄKERHETSFÖRESKRIFTER

• Läs och förstå manualen och säkerhetsföreskrifterna före användning, annars fi nns risk för allvarliga olyckor eller materialskada.
• Se till lyftsadelns centrum hamnar rakt under den del på bilen som är avsedd för lyftning.
• Placera alltid godkända pallbockar under en bil som lyfts upp med domkraft.

• Belasta aldrig domkraften med en last som väger mer än angiven kapacitet. Domkraften kan då gå sönder.

• Domkraften ska endast användas på hårt och plant underlag.

• Se till att lasten är centrerad på domkraftens sadel.
• Håll händer och fötter borta från rörliga delar och området under en upplyft last.

Märkning

Texten och symbolernas innebörd är att man inte får gå under bilen när den är upplyft av domkraften, då måste man använda pallbockar.

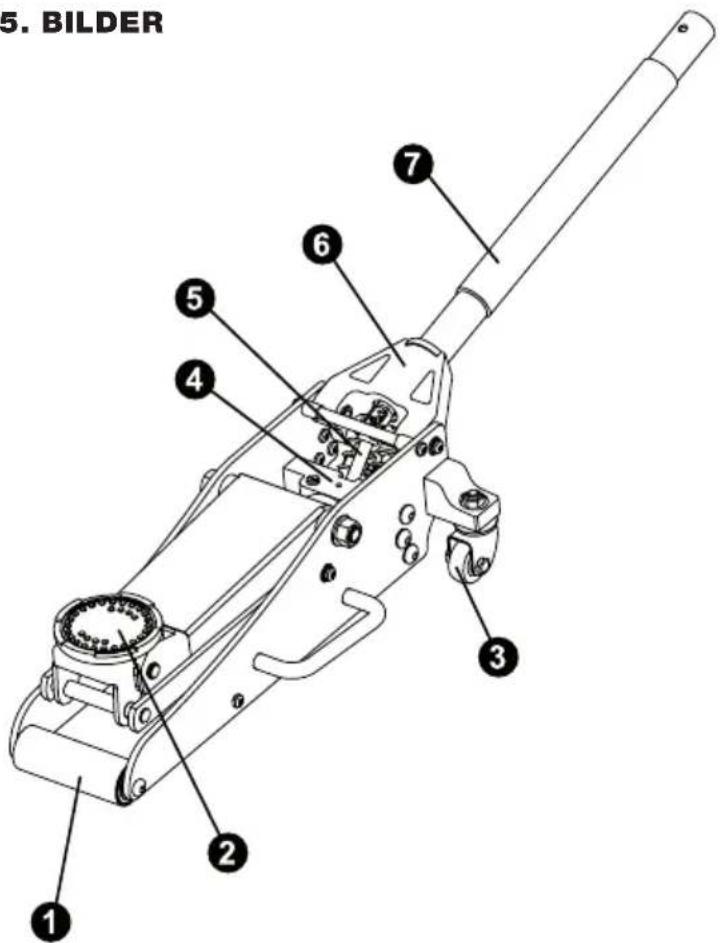

5. BILDER

Inspektera domkraften visuellt för läckage, sprickor eller saknade delar. Är domkraften inte i funktions-dugligt skick ska den kasseras eller lagas av en behörig servicetekniker.

Montering av handtag

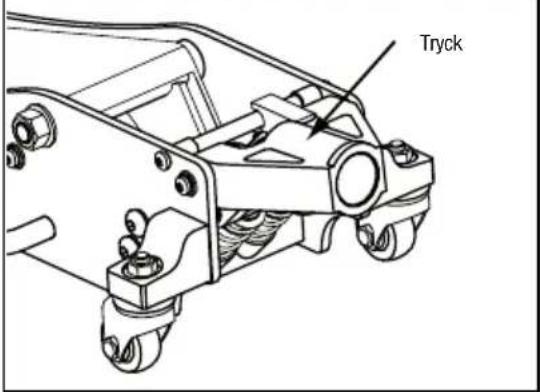

- Ta bort klammern som sitter på handtagsfästet. Denna del används bara vid transport.

PICTURE 1

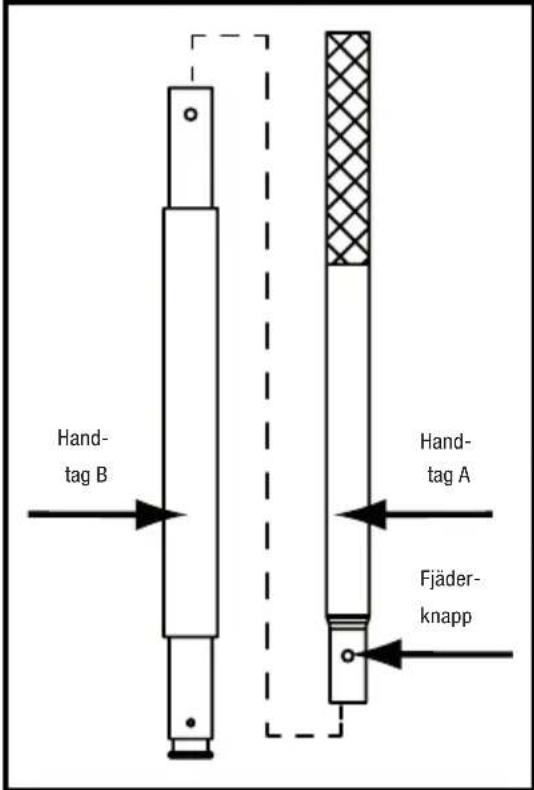

- Tryck in fjäderknappen på handtagsdel A och montera ihop de bägge handtagsdelarna. Akta fi ngrarna.

PICTURE 2

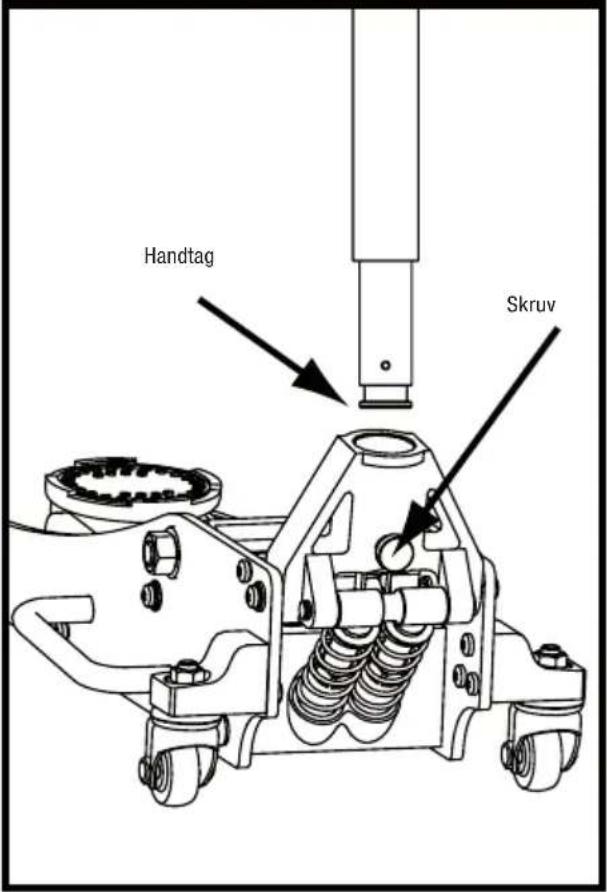

- Skruva loss skruven på handtagsfästet och för in det monterade handtaget i handtagsfästet så att hålet på handtaget hamnar över bulten på insidan. Skruva åt skruven igen så att handtaget sitter fast.

PICTURE 3

Luftning

Under leverans och användning kan luft komma in i hydraulsystemet och därmed orsaka försämrad lyft-kapacitet. Hydraulsystemet måste då luftas.

1. Vrid avlastningsventilen moturs för att öppna den helt.
2. Pumpa handtaget med fl era snabba slag.
3. Vrid avlastningsventilen medurs för att stänga den.
4. Pumpa med handtaget tills kolven är helt ute. Pumpa ytterligare några gånger för att driva ut eventuell luft.
5. Öppna avlastningsventilen genom att vrida ett helt varv moturs och sänk domkraften helt. Tryck nedåt på sadeln, om så behövs.
6. Vrid avlastningsventilen medurs till stängt läge och funktionsprova domkraften. Upprepa stegen ovan om så behövs för att avlufta helt.

7. ANVÄNDNING

Lyftning

1. Stäng avlastningsventilen genom att vrida pumphandtaget medurs så långt det går.
2. Placera stoppklossar framför och bakom det hjul som är diagonalt längst från det som ska bytas
3. Ta reda på var bilens lyftpunkter sitter, se bilens handbok.
4. Pumpa upp domkraften så att lyftsadeln får kontakt med bilen, kontrollera att lyftsadelns centrum hamnat rakt på lyftpunkten.
5. Fortsätt pumpa tills bilen har önskad höjd och ställ pallbockar under bilen. Sänk sedan domkraften något så att bilen vilar på både domkraft och pallbockar.

Sänkning

1. Hissa upp domkraften så att pallbockarna går att plocka bort.
2. Innan domkraften försiktigt börjar sänkas, kontrollera så att inga andra hinder fi nns under bilen.
3. Öppna avlastningsventilen mycket försiktigt genom att vrida pumphandtaget moturs.

8. SKÖTSEL

Oljepåfyllning

• Placera domkraften på en plan yta och sänk sadeln. Ta bort oljepluggen.
• Fyll på olja till den nedre falsen på oljepåfyllningshålet. Sätt tillbaka oljepluggen.
• Lufta systemet efter oljepåfyllning, se kap. 6.

Oljebyte

• Öppna avlastningsventilen genom att vrida på handtaget moturs så långt det går.
• Vänd på domkraften så att den gamla oljan dräneras vid oljepåfyllningshålet.
• Fyll på olja till den nedre falsen på oljepåfyllningshålet. Var noga så att smuts inte kommer in i systemet.
• Lufta systemet efter oljepåfyllning, se kap. 6.

OBS! Vi rekommenderar Biltema Hydraulolja. Undvik att blanda olika sorters olja. Använd ej bromsvätska, motorolja, smutsig och förorenad olja, smörjvätska eller andra vätskor. Detta ger allvarliga skador på domkraften. Vid påfyllning av olja, var mycket försiktig så att inte smuts eller främmande partiklar kommer in i hydraulsystemet.

Smörjning

• Alla rörliga delar ska smörjas vid behov.
• Vid sporadisk användning, smörj var sjätte månad.
• Vid kontinuerlig användning, smörj varje månad.

Rostskydd

• Säkerställ att domkraften inte börjat rosta varannan månad. Kontrolla ramen, kolvar och området under lyftarmen.
• Rengör vid behov och torka med inoljad trasa.
• När du inte använder domkraften, se till att lyftsadeln alltid befi nner sig i bottenläget.

FELSÖKNING

Det går inte att lyfta domkraften	Lasten sjunker	Det går inte att sänka domkraften	Domkraften har för lite kraft	Orsak
x Ventilen är inte helt stängd.
x x Luft i systemet.
x x x Låg oljenivå.
		x • För hög oljenivå, dränera.		• Rörliga delar behöver smörjas.
x x x Kraftenheten är trasig och behöver				bytas ut.

9. FÖRVARING

När du inte använder domkraften, se till att lyftsadeln alltid befi nner sig i bottenläget. Förvara domkraften i ett torrt utrymme utom räckhåll för barn.

10. MILJÖ

Ätervinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.
