BRUKSANVISNING 86-6008 Biltema

Vattenledningssystem

För tillfällig eller permanent vattenledning

Vannledningssystem

Flexibelt system med låg vikt som är lätt att montera och demontera.

Frosttåligt, underhållsfritt och hållbart. Godkända rör och kopplingar.

no

För tillfällig eller permanent vattenledning

OBS! Kopplingar ska inte anslutas till rostfria örkromade rör.

KONSTRUKTION

Kopplingar

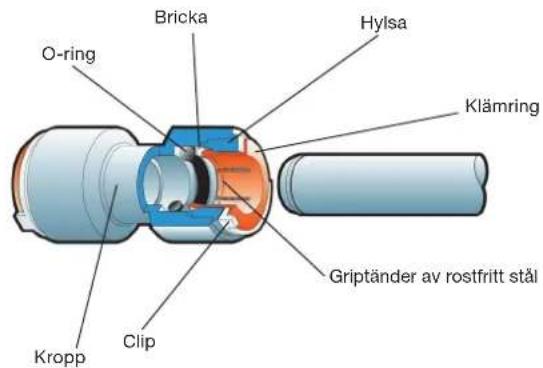

Systemet består av rör och kopplingar i storleken 15 mm. Det möter kraven från de flesta vatten- och värmesystem för privat och kommersiellt bruk. I systemet ingår även rörinsatser som ska monteras i varje koppling. Vi kan inte garantera passform och funktion vid användning av rörinsatser från andra tillverkare. Kopplingarna är gjorda av acetal.

Rör

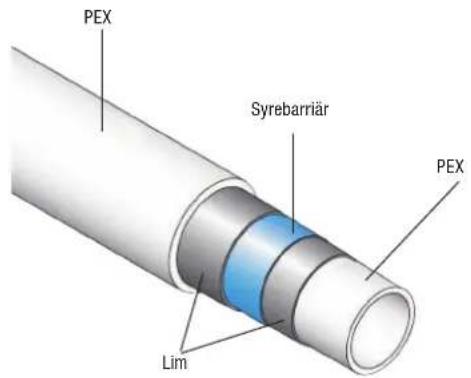

Röret är utrustat med en syrebarriär som gör det lämpligt för både varmt och kallt vatten, samt centrala värmesystem. Storleken är 15 ± 0,1 mm.

APPLIKATIONER

Systemet är lämpligt för tillfällig eller permanent vatten- och värmeledning för hemmabruk och i kommersiella verksamheter, inklusive centrala värmesystem.

Godkända användningsområden:

• Indirekt kallvattensystem.
• Ventilerat och oventilerat varmvattensystem.
• Ventilerat och oventilerat centralt värmesystem.

Icke godkända användningsområden:

• Gas
- Oljebaserade bränsle
- Tryckluft

Arbetstemperatur och tryck

Applikation Normal temp.		Max temp.	Max bar
Kallvatten 20 °C	20 °C 12
Varmvatten (inkl. oventile-rad)	65 °C 95 °C	6
Centralvärme 82 °C	105 °C,	mom. 114 °C.	3

Produkten är lämplig för kontrollerad centralvärme som normalt inte överskrider 82 °C. Applikationer som riskerar att utsätta rören för hög värme under lång tid är inte lämpliga, t.ex. bränslesystem och solceller.

Produkten tål höga temperaturer, upp till 114 °C, men endast under korta perioder. Använd därför inte produkten till okontrollerade värmesystem.

Införingsdjup

Rörstorlek Införingsdjup
15 33

Systemtest

Efter installation bör systemet testas.

1. Sätt trycket till 2 bar i 10 minuter.
2. Höj trycket till 10 bar i 10 minuter.

Under eller efter testet ska inget läckage förekomma.

Misslyckas testet är detta en indikation på att installationen inte är korrekt utförd, men ett lyckat test är inte ett bevis på att installationen är korrekt. Följ alltid installationsanvisningarna.

Systemspolning

Spola genom systemet med rent vatten innan användning för att ta bort eventuell smuts och kemikalier.

Installationsråd

Rekommenderad hålstorlek vid rördragning genom bjälkar

Rörstorlek Hålets diameter
15 20

Rörclips

Rörclipsen ska inte monteras närmare än 60 mm från ändpluggen. För att undvika tryck på kopplingarna, ska rörclipsen stödja röret.

Termisk expansion (PE-X Rör)

1 % på längden vid temperaturer 20–82 °C.

Rörinsats

Använd alltid rekommenderade rörinsatser och säkerställ att de ordentligt införda.

Metall

Om rören ska dras genom metall bör hålen fyllas med gummi för att förhindra att rören tar skada.

PEX-RÖR

86-6014 Pex-rör, 15 mm, 3 m

86-6015 Pex-rör, 15 mm, 25 m

KOPPLINGAR & TILLBEHÖR

1. Kapa röret med Biltemas Plaströrssax 12-195, eller ett annat lämpligt verktyg som ger ett jämnt snitt, annars finns risk för läckage.

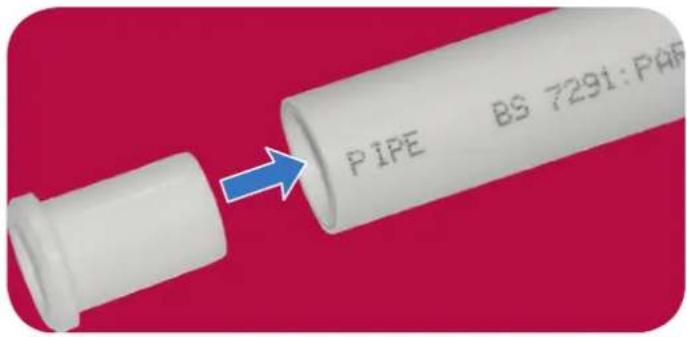

1. Montera rörinsatsen i röret.

3a. Vi rekommenderar att du markerar införingsdjupet på röret, se tabell.

Rör Införingsdjup
15 mm 33 mm

3b. Montera röret i kopplingen och se till att det går ända in, förbi o-ringen.

1. Kontrollera att röret sitter fast genom att dra i det.

1. Sätt fast klämringen, använd blå/röd för att markera kallt/varmt.

1. Demontera genom att ta bort klämringen, trycka in kopplingen och dra ut röret.

VANNLEDNINGSSYSTEM
