BRUKSANVISNING 44-3001 Biltema

Denna bruksanvisning och dess säkerhetsföreskrifter ska läsas innan produkten tas i bruk. Var särskilt uppmärksam på följande signalord:

FARA – Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

WARNING – Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

FÖRSIKTIGHET – Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.

Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

AVSEDD ANVÄNDNING

Elementet är avsett för temporär uppvärmning inomhus. Med Turbo-Fläkt som underlättar värmedistributionen.

Förutsägbar felaktig användning

Elementet får EJ användas:

• Som permanent värmekälla.
• Utomhus.
• I fuktiga, dammiga, brandfarliga eller explosiva miljöer.

MÄRKNING

[cc8w]	Manual medföljer och ska läsas innan användning och sparas för framtida bruk.
	VARNING!För att undvika överhettning får konvektorelementet ej övertäckas

SÄKERHETSFÖRESKRIFTER

Följs dessa säkerhetsföreskrifter minskar risken för olyckor. Den som använder produkten ska alltid vara beredd på att oförutsedda och farliga situationer kan uppstå.

• Apparaten är ej avsedd för utomhusbruk, i badrum eller i andra fuktiga miljöer.
• Apparaten kan bli mycket varm och skall därför placeras på betryggande avständ ifrån brännbara objekt såsom möbler, gardiner och liknande.

- Apparaten får ej övertäckas.

- Apparaten får ej placeras direkt under ett vägguttag.

- Använd inte apparaten tillsammans med en timer eller annan utrustning som kan slå på apparaten automatiskt.

- Använd inte apparaten i omedelbar närhet av badkar, dusch eller simbassäng.

- Apparaten får ej placeras i rum där antändbara vätskor eller gaser förvaras.

- Om en förlängningssladd måste användas, bör denna vara så kort som möjligt samt vara helt utrullad.

- Barn under 3 år skall hållas ifrån apparaten, om de inte är under konstant uppsikt.

- Barn mellan 3 och 8 år får endast slå på/av apparaten under förutsättning att den har placerats eller installerats i dess normala arbetsposition samt att de har fått övervakning och instruktion gällande säker användning av apparaten och en förståelse för rådande säkerhetsrisker. Barn mellan 3 och 8 år får ej ansluta,

reglera eller rengöra apparaten och heller inte utföra underhåll.

- Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

• Om apparaten är skadad, använd den ej.
• Placera ej apparaten på ett fordon i rörelse eller på annan plats där den lätt kan vältas.
• Använd apparaten på platser med god ventilation. Placera den inte nära vägg eller hörn.
• Apparaten får inte dela vägguttag med annan apparat.
• Håll nätsladden på avständ ifrån värme-fl äktens utlopp.
• Om nätsladden är skadad, måste den ersättas av behörig person för att undvika olycka.
• Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.
• Ha alltid ett säkerhetsavständ på minst 50 cm runtom och ovanför elementet, samt minst 180 cm framför elementet.

• Apparaten får ej repareras, defekt apparat skall kasseras.

• Risk för brand. Apparaten får ej över-täckas, ej användas i rum där antändbara vätskor eller gaser förvaras och måste placeras med ett säkerhetsavständ till brännbara objekt.

• WARNING! Risk för brännskada. Delar av denna produkt kan bli mycket varma och orsaka brännskador. Särskild uppmärksamhet krävs vid närvaro av barn och sårbara människor.

Överhettningsskydd

Elementet har ett överhettningsskydd som stänger av elementet vid överhettning.

Överhettningsskyddet återställer sig automatiskt efter ca 5 minuter.

9. TEKNISKA DATA

Spänning 220-240 V\~/50-60 Hz

Effekt 850-1500 W

Isolationsklass ....I

Vikt 3 kg

Mått (LxBxH) 570 x 230 x 430 mm

Längd elkabel .... 130 cm

Justerbar termostat

Överhettningsskydd

Tippbrytare

Bärhandtag

Turbofläkt

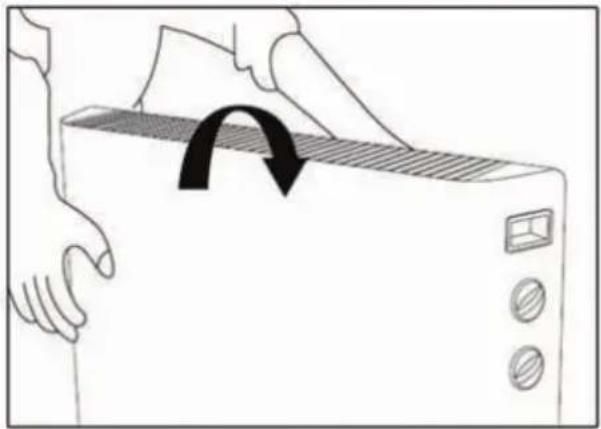

MONTERING

Låt elementet vara urkopplat under monteringen. Gör så här:

• Lägg elementet på golvet.
• Montera de två plastfötterna på undersidan av elementet med hjälp av de medföljande 4 skruvarna.
• Ställ elementet så att det står på de två plastfötterna.

• Anslut elementet till ett jordat uttag.
• Ställ effekt-vredet i önskat läge.

0 AV
1 850 W
2 1500 W
1 ↗	850 W + Turbofl äkt
2 ↘	1500 W + Turbofl äkt

- Ställ Termostat-vredet till önskad temperatur.

Om elementet slutar fungera

Om elementet slutar att fungera gör så här:

- Stäng av elementet, ställ Effekt-vredet i läge "0".

FARA!

Risk för elchock.

Dra ut stickkontakten från eluttaget före kontroll.

• Låt elementet svalna helt.
• Kontrollera att luftintaget på undersidan av elementet och luftutsläppet på ovansidan inte är igensatt, rengör vid behov.
• Vänta i minst 5 minuter, överhettningsskyddet återställer sig automatiskt.
• Sätt i stickkontakten i eluttaget och starta elementet.
• Om elementet inte fungerar eller om överhettningsskyddet löser ut igen är elementet defekt och skall kasseras.

	OBS!Element får ej repareras utan skall kasseras.
	FARA!Risk för elchock.Dra ut stickkontakten från eluttaget före rengöring.

SKÖTSEL

Gör så här:

• Dra ut stickkontakten.
• Låt elementet svalna helt.
• Dammsug luftintaget och luftutsläppet för att ta bort damm.
• Torka av produktens utsida med en lätt fuktad trasa.
• Använd inga starka rengöringsmedel.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

Värmeeffekt
Post Beteckning Värde Enhet
Nominell avgiven värmeeffekt P	nom	1500 W
Lägsta värmeeffekt (indikativt) P	min	850 W
Maximal kontinuerlig värmeeffekt P	max, c	1500 W
Tillsatselförbrukning
Vid nominell avgiven värmeeffekt e/	max	N/A kW
Vid lägsta värmeeffekt e/	min	N/A kW
I standbyläge e/	SB	N/A kW
Typ av tillförd värme, endast för elektriska värmelagrande rumsvärmare
Manuell reglering av värmetillförseln med inbyggd termostat Nej
Manuell reglering av värmetillförseln med återkoppling av inomhus- och/eller utomhustemperaturen			Nej
Elektronisk reglering av värmetillförseln med återkoppling av inomhus- och/eller utomhustemperaturen			Nej
Värmeavgivning med hjälp av fl äkt			Nej
Typ av reglering av värmeeffekt/rumstemperatur
Enstegs värmeeffekt utan rumstemperaturreglering			Nej
Två eller flera manuella steg utan rumstemperaturreglering			Nej
Med mekanisk termostat för rumstemperaturreglering			Ja
Med elektronisk rumstemperaturreglering			Nej
Med elektronisk rumstemperaturreglering plus dygnstimer			Nej
Med elektronisk rumstemperaturreglering plus veckotimer Nej
Andra regleringsmetoder
Rumstemperaturreglering med närvarodetektering			Nej
Rumstemperaturreglering med detektering avöppna fönster			Nej
Med möjlighet till fjärrstyrning			Nej
Med anpassningsbar startreglering			Nej
Med driftstidsbegränsning			Nej
Med svartkroppsgivare			Nej
