BRUKSANVISNING 44-3015 Biltema

SE - Denna produkt är endast lämpad för välisolerade utrymmen eller sporadisk användning.

NO - Dette produktet er kun egnet for godt isolerte rom eller sporadisk bruk.

Denna manual ska läsas före användning och sparas för framtida behov. Var särskilt uppmärksam på säkerhetsföreskrifterna och följande varningar:

FARA – Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

WARNING – Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

FÖRSIKTIGHET – Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks

Med reservation för att bilder och beskrivningar inte är identiska med produkten.

1. TEKNISKA DATA

44-3015
Spänning 220–240	V AC, 50 Hz
Säkring Minst 10 A
Effekt 2000 W
Effektlägen 800/1200/2000 W
Tippskydd Ja
Temperaturområde 5-95 °C
Termostat Mekanisk
Överhettningsskydd	Ja
Vikt	8,6 kg
Mått	40,4 x 25 x 62,5 cm
Anslutningskabel	1,5 m

3. MÄRKNING

OBS! Läs manualen, särskilt säkerhetsinstruktionerna, innan produkten används.

WARNING! För att undvika överhettning, får elementet ej övertäckas.

4. ANVÄNDNINGSOMRÅDE

Det oljefyllda elementet är avsedd för uppvärmning av små och medelstora rum inomhus. Elementet får inte byggas om, och inte användas till annat syfte än vad det är avsett för.

5. SÄKERHET

WARNING! Läs alltid säkerhetsföreskrifterna före användning.

5.1 SÄKERHETSFÖRESKRIFTER

• Apparaten är ej avsedd för utomhusbruk, i badrum eller i andra fuktiga miljöer.
• Apparaten kan bli mycket varm och skall därför placeras på betryggande avständ ifrån brännbara objekt såsom möbler, gardiner och liknande.
• Apparaten får ej övertäckas.
• Apparaten får ej placeras direkt under ett vägguttag.
• Använd inte apparaten tillsammans med en timer eller annan utrustning som kan

slå på apparaten automatiskt.

• Använd inte apparaten i omedelbar närhet av badkar, dusch eller simbassäng.
• Apparaten får ej placeras i rum där antändbara vätskor eller gaser förvaras.
• Om en förlängningssladd måste användas, bör denna vara så kort som möjligt samt vara helt utvecklad.
• Barn under 3 år skall hållas ifrån apparaten, om de inte är under konstant uppsikt.
• Barn mellan 3 och 8 år får endast slå på/av apparaten under förutsättning att den har placerats eller installerats i dess normala arbetsposition samt att de har fått övervakning och instruktion gällande säker användning av apparaten och en förståelse för rådande säkerhetsrisker. Barn mellan 3 och 8 år får ej ansluta, reglera eller rengöra apparaten och heller inte utföra underhåll.
• Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.
• Om apparaten är skadad, använd den inte.
• Placera ej apparaten på ett fordon i rörelse eller på annan plats där den lätt kan vältas.
• Använd apparaten i platser med god ventilation. Placera den inte nära vägg

eller hörn.

• Apparaten får inte dela vägguttag med annan apparat.
• Håll nätsladden på avständ ifrån värmefläktens utlopp.
• Om nätsladden är skadad, måste den ersättas av behörig person för att undvika olycka.
• Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.
• Håll alltid ett säkerhetsavständ på minst 100 cm runtomkring elementet.

5.2 SÄRSKILDA RISKER

Följer man säkerhetsföreskrifterna minimeras risken för skada på person och egendom, men det kan ändå uppstå riskfyllda situationer. Var särskilt uppmärksam på följande:

• Risk för brand. Apparaten får ej över-täckas, ej användas i rum där antändbara vätskor eller gaser förvaras och måste placeras med ett säkerhetsavständ till brännbara objekt.
• WARNING! Risk för brännskada. Delar av denna produkt kan bli mycket varma och orsaka brännskador. Särskild uppmärksamhet krävs vid närvaro av barn och sårbara människor.

5.3 SÄKERHETSKOMPONENTER/ EXTRA SKYDD

• Apparaten har ett inbyggt överhettningsskydd, vilken stänger av enheten vid oavsiktlig överhettning.

• Apparaten har ett inbyggt tippskydd, vilket stänger av enheten om den faller eller om den lutar i en för stor vinkel från golvplanet.

• ÖVERSIKTSBILD


1 Handtag
2 Termostatvred
3 Brytare, På/Av / effektväljare.
4 Kabelhållare
5 Radiatorflänsar
6 Hjulstativ
7 Hjul

7. ANVÄNDNING

7.1 Uppackning

WARNING! Förpackningsmaterial kan vara skadligt för barn.

Efter uppackning, ta undan allt emballage och lämna till återvinning. Kontrollera att alla delar medföljer och att de är hela.

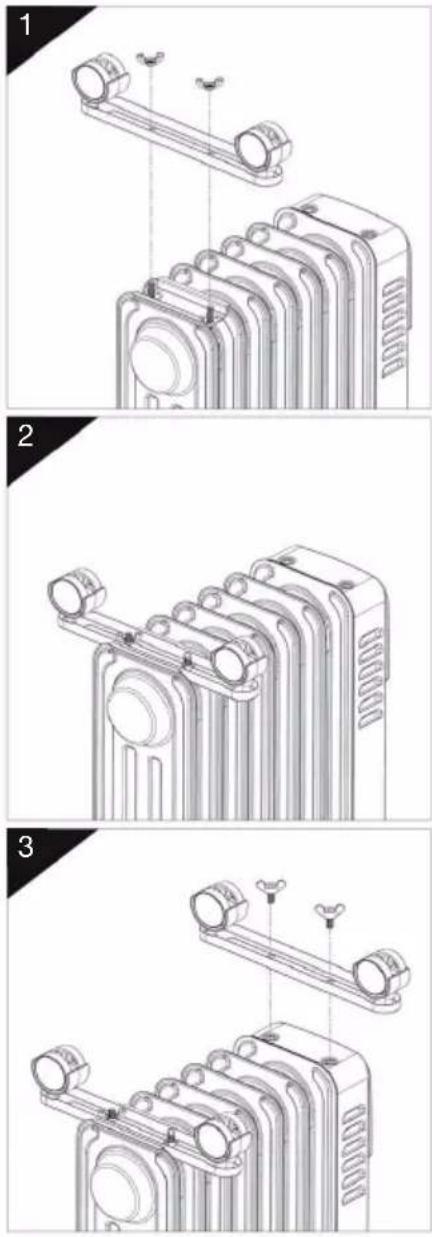

7.2 INSTALLATION/MONTERING

Innan elementet kan användas måste dess två underreden med hjul monteras:

a) Ställ elementet varsamt upp och ned.
b) Montera det bakre hjulstativet på den fixerade U-bulten och skruva fast med två vingmuttrar
c) Linjera det främre hjulstativet med skruvhålen i frontpanelen och skruva fast med två vingskruv.
d) Vänd elementet rätt och prova att det står rakt och stadigt.

7.3 Handhavande

a) Placera elementet på önskad plats och se till att säkerhetsföreskrifter och andra anvisningar i denna bruksanvisning följs.
b) Rulla ut elkabeln och sätt i elkontakten i ett 230-volts eluttag.
c) Ställ in temperaturen med termostatvredet.
d) Välj effektläge med hjälp av effektvredet.

VRED EFFEKTLÄGE
Läge 0 Avstängt
Läge •	Lägsta effekt (ekonomiläge)
Läge •••	Mellaneffekt (normalläge)
Läge ••••	Högsta effekt

MODELL
44-3015 800 W 1200 W 2000 W

e) Justera med termostatratten för att få önskad temperatur. Vrid ratten från max, långsamt motsols tills lampan slocknar, då har du ställt in termostaten för befintlig rumstemperatur. Justera utifrån detta läge om du t.ex. vill ha rummet varmare.

f) För att stänga av elementet ställ brytarna i läge 0. Dra ut elkontakten när produkten inte används.

8. SKÖTSEL

OBS! Defekt element skall kasseras.

Får ej repareras.

Elementet är fyllt med en viss mängd specialolja. Reparationer av oljeläckage eller annat fel som medför att oljebehållaren måste öppnas, får ej utföras.

8.1 Förvaring

När elementet inte används, bör det förvaras på en sval och torr plats, gärna i sin originalförpackning.

8.2 Rengöring

FARA! Risk för elchock. Dra ut stickkontakten från eluttaget före underhåll.

• Före rengöring, dra ut stickkontakten från eluttaget och låt apparaten svalna av.
• Torka av delarna ofta med en lätt fuktad trasa. Krama ur så den inte droppar längre. För hårt smutsade delar, torka av med en tvättsvamp som doppats i ljummet (< 50 °C) vatten med milt disk-medel och därefter kramats ur. Torka därefter av delarna med en ren trasa. Låt inte vatten komma in i apparatens innanmäte.

9. AVFALL

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

Oljeavfall

När elementet skrotas, följ reglerna för hur olja ska tas tillvara. Elementet får inte kastas tillsammans med hushållssoporna, det ska återvinnas på en plats som är avsedd för att ta tillvara elektriska produkter och olja.

44-3015

VÄRMEEFFEKT

Post Beteckning Värde Enhet
Nominell avgiven värmeeffekt	P_nom	2,0 kW
Lästa värmeeffekt (indikativt)	P_min	0,8 kW
Maximal kontinuerlig värmeeffekt	P_max,c	2,0 kW

Tillsatselförbrukning	Beteckning	Värde	Enhet
Vid nominell avgiven värmeeffekt	eI_max	- kW
Vid lägsta värmeeffekt	eI_min	- kW
I standbyläge	eI_SB	Nej kW

TYP AV TILLFÖRD VÄRME, ENDAST FÖR ELEKTRISKA VÄRMELAGRANDE RUMSVÄRMARE

Post Enhet
Manuell reglering av värmetillförseln med inbyggd termostat Nej
Manuell reglering av värmetillförseln med återkoppling av inomhus- och/eller utomhustemperaturen	Nej
Elektronisk reglering av värmetillförseln med återkoppling av inomhus- och/eller utomhustemperaturen	Nej
Värmeavgivning med hjälp av fläkt Nej

TYP AV REGLERING AV VÄRMEEFFEKT/RUMSTEMPERATUR

Post Enhet
Enstegs värmeeffekt utan rumstemperaturreglering Nej
Två eller flera manuella steg utan rumstemperaturreglering	Nej
Med mekanisk termostat för rumstemperaturreglering	Ja
Med elektronisk rumstemperaturreglering	Nej
Med elektronisk rumstemperaturreglering plus veckotimer	Nej

ANDRA REGLERINGSMETODER

Post Enhet
Rumstemperaturreglering med närvarodetektering	Nej
Rumstemperaturreglering med detektering av öppna fönster	Nej
Med möjlighet till fjärrstyrning	Nej
Med anpassningsbar startreglering	Nej
Med driftstidsbegränsning	Nej
Med svartkroppsgivare	Nej
