MARKLUFTARE/VERTIKALSKÄRARE

INNEHÅLL

1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER
5. MONTERING
6. SÄRSKILDA SÄKERHETSFÖRESKRIFTER
7. HANDHAVANDE
8. SPRÄNGSKISS

1. INTRODUKTION

Denna manual innehåller viktig information om produktens användning och säkerhetsrisker m m. Alla användare uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar:

WARNING!

Risk för allvarlig olycka.

OBS!

Risk för personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Art nr: 41-360

Modell: Markluftare 32"

Arbetsbredd: 762 mm

Antal roterande knivar: 8 st

Vikt: 11 kg

3. ANVÄNDNINGSOMRÅDE

41-360 Markluftare 32" är avsedd för luftning av gräsmattor enligt instruktionerna i denna bruksanvisning. Luftaren monteras efter en åkgräsklippare eller trädgårdstraktor.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med markluftare och dragfordon bör följande punkter alltid beaktas.

4.1 Arbetsområde

• Arbeta inte i mörker eller dålig belysning.
• Håll barn och obehöriga utanför arbetsområdet.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Markluftaren får inte användas utan att säkerhetsföreskrifter och skötselinstruktioner har lästs igenom.
• Var särskilt uppmärksam på dragfordonets varningssymboler och använd enbart markluftaren tillsammans med fordon där körvana redan finns.

- Barn och personer med nedsatt fysisk eller psykisk förmåga får inte använda markluftaren.

- Använd skyddsglasögon under arbete med markluftaren.

- Knivarna är vassa. laktta försiktighet vid användandet av markluftaren och bär passande skor.

- Låt inte barn eller husdjur vistas i arbetsområdet.

- Starta alltid på lägsta växeln med låg hastighet och öka sedan hastigheten gradvis.

- Det är inte tillåtet att sitta på markluftaren.

- Dragfordonets bromsförmåga och stabilitet kan påverkas av markluftarens tyngd. Var uppmärksam på detta i t ex nedförsbackar.

- Undvik branta backar. Kör aldrig längs med sluttningar utan kör i riktning uppåt och nedåt.

- Kör långsamt vid svår terräng, diken och sluttningar för att undvika risken att välta med ekipaget.

- Denna produkt är inte avsedd att användas på offentlig mark.

- Följ skötselinstruktionerna i denna manual.

5. MONTERING

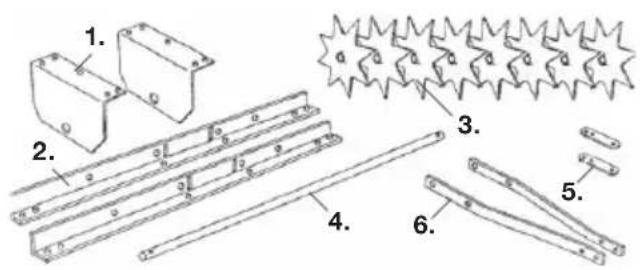

Kartongen innehåller:

1 Gavelplatta 2
2 Vinkelram 2
3 Knivblad 8
4 Axel 1
5 Dragfäste 2
6 Dragarm 2
7 Beslagsläda 1

VERKTYG som behövs vid montaget:

Skiftnyckel, tång, hammare

WARNING!

Knivarna är vassa. Var försiktig vid montering och framtida hantering av luftaren för att undvika skada.

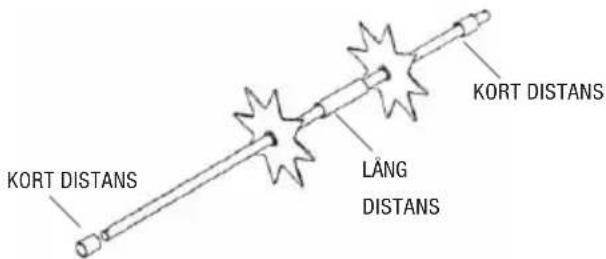

1. Trä axeln genom en av gavelplattorna och trä en kort distans på axeln. Montera sedan de 8 knivbladen med en lång distans mellan varje blad (bild 1 och 2).

BILD 1

KORT DISTANS LANG DISTANS KORT DISTANS

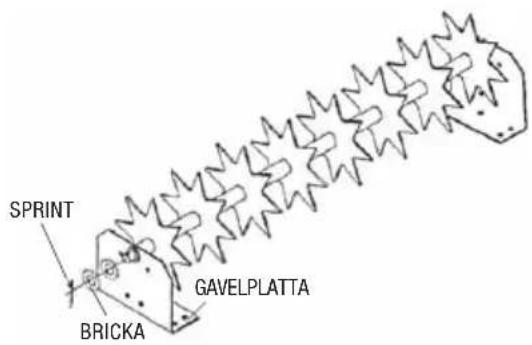

1. Avsluta med en kort distans och trä sedan axeln genom den andra gavelplattan (bild 2). Lägg två brickor på vardera sidan på axeln, utanför gavelplattan. Lås med en sprint och dela på ändarna så att den verkligen läser brickorna (bild 2).

BILD 2

SPRINT BRICKA GAVELPLATTA

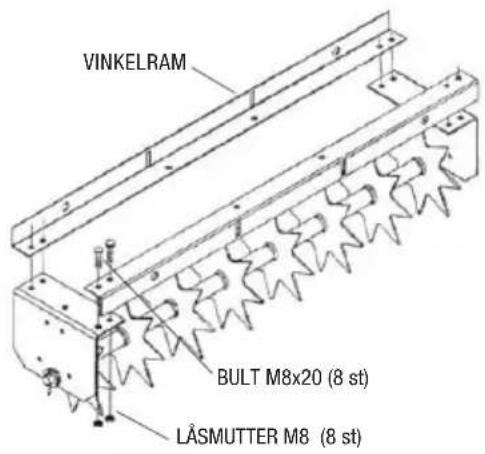

1. Fäst de två vinkelramarna på gavelplattorna enligt bild 3. Använd 8 bultar (M8x20) och läsmuttrar (M8). Kontrollera att ramar och gavlar är vinkelräta och spänn sedan.

BILD 3

VINKELRAM BULT M8x20 (8 st) LÅSMUTTER M8 (8 st)

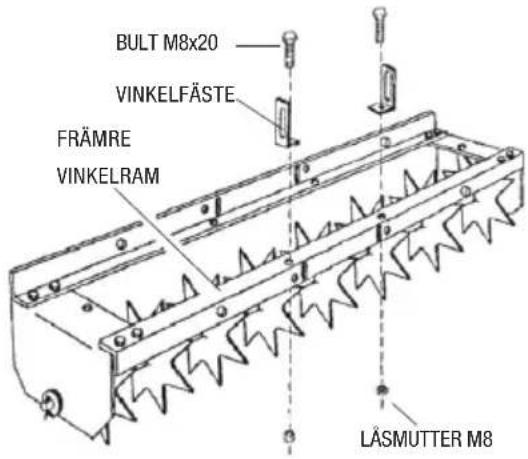

1. Fäst två vinkelfästen i mitthålen på den främre vinkelramen (bild 4). Fäst varje vinkelfäste med en bult (M8x20) och en låsmutter (M8). Kontrollera att fästena sitter rakt och spänn sedan.

BILD 4

BULT M8x20 VINKELFÄSTE FRÄMRE VINKELRAM LÅSMUTTER M8

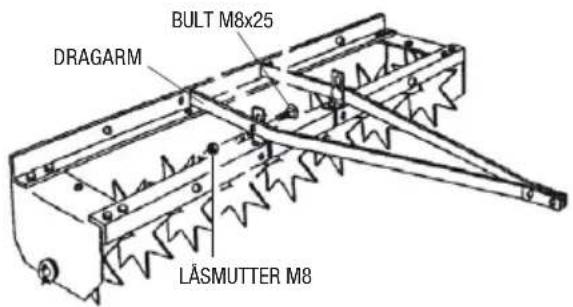

1. Lägg de två dragarmarna mot de avlånga hålen i den bakre vinkelramen. Spänn dragarmarna på utsidan av vinkelfästena på den främre vinkelarmen med 2 bultar (M8x25) och låsmuttrar (M8). Spänn inte helt (bild 5).

BILD 5

BULT M8x25 DRAGARM LÄSMUTTER M8

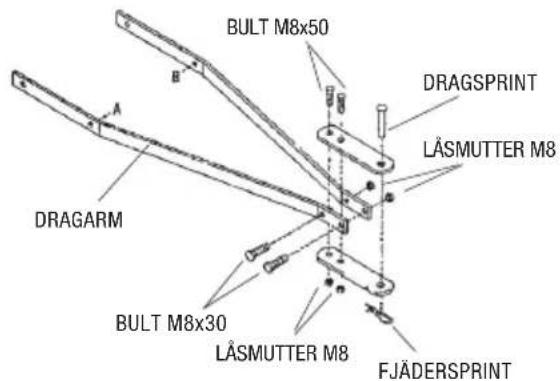

1. Spänn ihop dragarmarnas främre del med 2 bultar (M8x30) med muttrar (M8). Spänn inte helt. Lägg dragfästena ovanpå och under den främre delen av dragarmen, änden med 1 hål skall sticka ut framför, och skruva fast dem med 2 bultar (M8x50) och låsmuttrar (M8) innanför respektive M8x30-bult. Spänn inte helt. Trä igenom dragsprinten och lås med fjädersprinten (bild 6).

BILD 6

BUILT M8x50 DRAGSPRINT LÅSMUTTER M8 A DRAGARM BUILT M8x30 LÅSMUTTER M8 FJÄDERSPRINT

1. Dragarmen ska vinklas så att luftaren är i princip vågrät när den är fasthängd på dragfordonet. Justera höjden genom att flytta bultarna i vinkelfästena och spänn sedan samtliga bultar. Kontrollera slutligen att alla bultar är åtdragna.

6. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

6.1. Varningssymboler

Varningssymbolerna uppmärksammar vissa men inte alla tänkbara faror. Var uppmärksam på varningarna och vidta även allmänna olycksförebyggande åtgärder. Var extra uppmärksam på dragfordonets varningssymboler och följ dessa noggrant.

Allmän fara.

Läs bruksanvisningen före användning.

Håll åskådare på ett säkert avständ från maskinen.

Vassa knivar. Stoppa inte in händer eller fötter under maskinen.

Stäng alltid drivfordonets motor innan du ställer in, rengör eller utför någon form av underhåll eller lämnar maskinen utan uppsikt.

6.2 Skyddsutrustning

Knivarna är vassa. Använd skyddsskor.

7. HANDHAVANDE

7.1 Användning

För bästa resultat följ nedanstående punkter. VARNING! Knivarna är vassa. Var försiktig vid all hantering av luftaren.

• Klipp gräset och avlägsna gräsklipp innan luftningen startas.
• Starta drivfordonet på lägsta växeln med låg hastighet och öka sedan hastigheten gradvis.
• Kör i raka linjer och överlappa spåren för att öka effekten av luftningen.
• Gör inga snäva svängar, detta kan skada gräsmattan.
• Undvik branta backar. Kör aldrig längs med sluttningar utan i riktning uppåt och nedåt.
• Luftningen skapar små hål i jorden och skapar reservoarer för syre, gödning och vatten som därmed lättare tränger ner till rotsystemet.
• För att öka kraften på knivarna kan man lägga tyngd på luftaren. Markstenar eller andra betongplattor är speciellt lämpliga att använda som tyngder, eftersom de är låga och därmed ger en låg tyngdpunkt. Förankra dem med t ex buntband i hålen på fästplattan. Max 15 kg kan läggas på.
• Om marken är väldigt hård eller torr kan man vattna gräsmattan 1-2 timmar före start.
• Försök inte att lufta gräsmattan om den är lerig.

WARNING

• Barn och personer med nedsatt fysisk eller psykisk förmåga får inte använda markluftaren. Läs alltid manualen före användning.
• Knivbladen är vassa. laktta försiktighet vid användandet av luftaren och bär passande skor.
• Kör långsamt vid svår terräng, diken och sluttningar för att undvika risken att välta med ekipaget. Kör inte för nära en å eller ett dike.
• Det är inte tillåtet att sitta på markluftaren.
• Dragfordonets bromsförmåga och stabilitet kan påverkas av markluftaren. Var uppmärksam på detta i t ex nedförsbackar. Läs dragfordonets i manual angående körning i backe.
• Undvik branta backar. Kör aldrig längs med sluttningar utan i riktning uppåt och nedåt.
• Denna produkt är inte avsedd att användas på offentlig mark.
• Starta alltid på lägsta växeln med låg hastighet och öka sedan hastigheten gradvis.
• Låt inte barn eller husdjur vistas i arbetsområdet.

7.2 Skötsel och förvaring

• För att bibehålla skärpan på knivarna kan dessa slipas med jämna mellanrum. Knivarna ska avlägsnas före slipning.
• Kontrollera att alla bultar och muttrar är väl åtdragna före varje användning.
• Om rostfläckar uppstår, slipa och måla över med emaljfärg.
• Förvara luftaren på en torr plats när den inte används. Stryk gärna en lätt olja på knivarna och axeln med jämna mellanrum.
• Stäng alltid av dragfordonets motor innan eventuella justeringar görs på luftaren.
• Förhindra oavsiktlig start genom att bryta strömmen före service och reparation eller när maskinen inte används.
• Lämna aldrig luftaren obevakad då dragfordonets motor är igång.
• Rengör luftaren från gräs och jord efter användning.

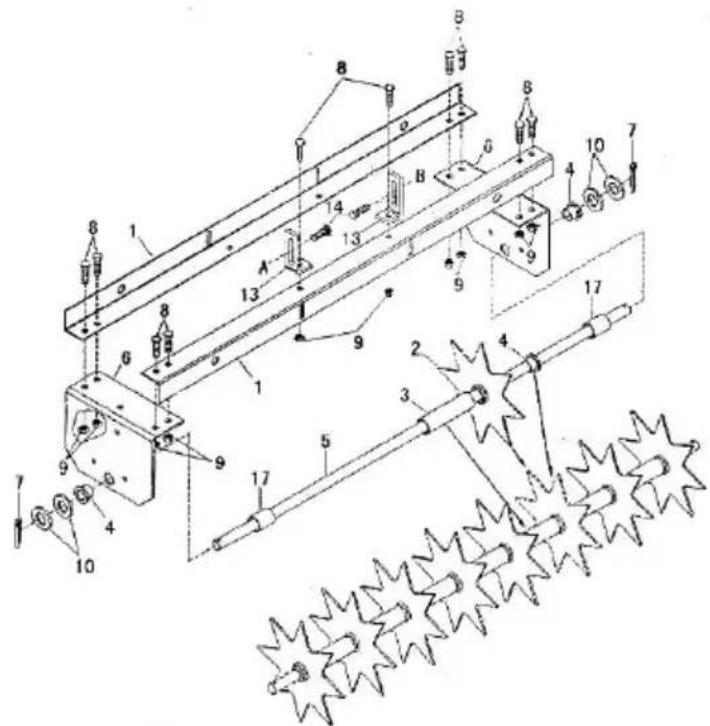

8. SPRÄNGSKISS
