KÄYTTÖOHJE 41-360 Biltema

Tässä käyttöohjeessa on tärkeitä tietoja tuotteen käyttämisestä ja esimerkiksi sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään huomiota erityisesti seuraaviin varoituksiin:

VAROITUS!

Vakavan onnettomuuden vaara.

HUOMIO!

Henkilö- tai laitevahingon vaara.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa tuotetta täydellisesti.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. TEKNISET TIEDOT

Tuotenro: 41-360

Malli: Nurmikon ilmastaja 32"

Työskentelyleveys: 762 mm

Pyörivien terien määrä: 8 kpl

Paino: 11 kg

3. KÄYTTÖKOHTEET

41-360 Nurmikon ilmastin 32" on tarkoitettu nurmikoiden ilmastamiseen tämän käyttöohjeen mukaisesti.. Ilmastin kiinnitetään päältäajettavaan ruohonleikkuriin tai puutarhatraktoriin.

4. YLEISET TURVALLISUUSOHJEET

Nurmikon ilmastinta ja vetävää ajoneuvoa käytettäessä on otettava huomioon seuraavat seikat.

4.1 Työskentelyalue

• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.

4.2 Henkilöturvallisuus

- Lue käyttöohje huolellisesti ennen käyttämistä.

- Nurmikon ilmastinta saa käyttää vasta kun turva- ja hoito-ohjeet on luettu.

- Kiinnitä erityistä huomiota vetävän ajoneuvon varoitussymboleihin. Käytä nurmikon ilmastinta yhdessä vain sellaisen ajoneuvon kanssa, jonka ajamisesta sinulla on kokemusta.

- Lapset tai alentuneen fyysisen tai psyykkisen toimintakyvyn omaavat henkilöt eivät saa käyttää nurmikon ilmastinta.

- Käytä suojalaseja, kun käytät nurmikon ilmastinta.

- Terät ovat teräviä. Toimi aina varovaisesti, kun käytät nurmikon ilmastinta. Käytä sopivia jalkineita.

- Pidä lapset ja kotieläimet poissa työskentelyalueelta.

- Aloita aina pienimmällä vaihteella ja hitaalla nopeudella. Kasvata nopeutta vähitellen.

- Nurmikon ilmastimen päällä ei saa istua.

- Nurmikon ilmastimen paino voi vaikuttaa vetävän ajoneuvon jarrutuskykyyn ja vakauteen. Ota tämä huomioon esimerkiksi alamäissä.

- Vältä ajamasta jyrkissä mäissä. Aja rinteessä ylös- ja alaspäin. Älä aja rinteen suuntaisesti.

- Aja hankalassa maastossa, syvennyksissä ja rinteissä hitaasti kaatumisvaaran välttämiseksi.

- Tätä tuotetta ei ole tarkoitettu käytettäväksi julkisilla alueilla.

- Noudata tässä käyttöohjeessa annettavia hoito-ohjeita.

5. KOKOAMINEN

Pakkauksen sisältö

1 Päätylevy 2
2 Kulmakehys 2
3 Terä 8
4 Akseli 1
5 Vetokiinnike 2
6 Vetoaisa 2
7 Osalaatikko 1

Tarvittavat asennustyökalut

Jakoavain, pihdit, vasara

VAROITUS!

Terät ovat teräviä. Toimi varovaisesti ilmastimen kokoamisen ja käsittelemisen aikana vahinkojen välttämiseksi.

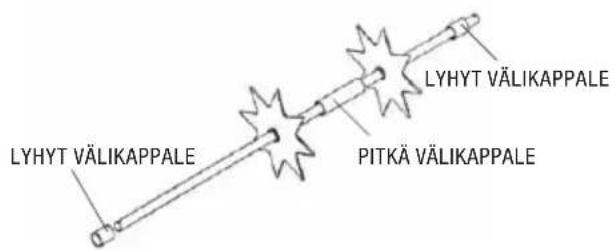

1. Pujota akseli yhden päätylevyn läpi. Aseta akseliin lyhyt välikappale. Asenna 8 terää ja niiden väliin pitkä välikappale (kuva 1 ja 2).

KUVA 1

1. Pujota akseliin lopuksi lyhyt välikappale. Työnnä akseli toisen päätylevyn läpi (kuva 2). Aseta akselin molempiin päihin päätylevyjen ulkopuolelle kaksi aluslevyä. Lukitse aluslevyt sokalla (kuva 2).

KUVA 2

1. Kiinnitä kaksi kulmakehystä päätylevyihin kuvassa 3 näkyvällä tavalla. Käytä 8 pulttia (M8 x 20) ja lukkomutteria (M8). Tarkista, että kehykset ja päädyt ovat suorassa kulmassa. Kiristä.

KUVA 3

1. Kiinnitä kaksi kulmakiinnikettä etummaisen kulmakehyksen keskiaukkoon (kuva 4). Kiinnitä jokainen kulmakiinnike pultilla (M8 x 20) ja lukkomutterilla (M8). Tarkista, että kiinnikkeet ovat suorassa. Kiristä.

KUVA 4

1. Aseta kaksi vetoaisaa taaemman kulmakehyksen pitkäomaisiin aukkoihin. Kiristä vetoaisat etummaisen kulmavarren kulma-kiinnikkeiden ulkopintaan 2 pultilla (M8 x 25) ja lukkomuttereilla (M8). Älä kiristä loppuun saakka (kuva 5).

KUVA 5

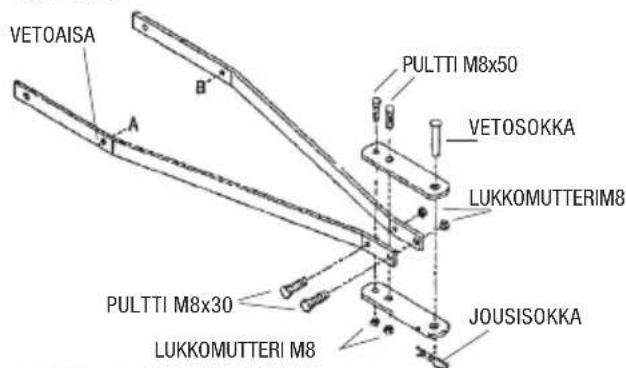

1. Kiristä vetoaisojen etuosa 2 pultilla (M8 x 30) ja muttereilla (M8). Älä kiristä loppuun saakka. Aseta vetokiinnikkeet vetoaisan etuosan ylä- ja alapuolelle. Aukolla varustetun päädyn tulee pistää ulos etuosassa. Kiinnitä 2 pultilla (M8 x 50), lukkomuttereilla (M8) ja M8x30-pulteilla. Älä kiristä loppuun saakka. Pujota vetosokka ja lukitse jousisokalla (kuva 6).

KUVA 6

1. Vetoaisa on asetettava kulmaan, jotta ilmastin on vaaksuorassa, kun se on kiinnitetty vetävään ajoneuvoon. Säädä korkeus siirtämällä kulmakiinnikkeiden pultteja. Kiristä lopuksi kaikki pultit. Tarkista lopuksi, että kaikki pultit on kiristetty.

6. ERITYISET TURVALLISUUSOHJEET

6.1. Varoitussymbolit

Varoitussymbolit kiinnittävät huomion tiettyihin vaaroihin mutta eivät kaikkiin vaaroihin. Ota varoitukset huomioon. Ryhdy myös yleisiin on- nettomuuksia estäviin toimenpiteisiin. Kiinnitä huomiota erityisesti vetävän ajoneuvon varoitussymboleihin. Ota ne huomioon.

Yleinen vaara.

Lue käyttöohje huolellisesti ennen käyttämistä.

Pidä sivulliset riittävän etäisyyden päässä laitteesta.

Terät ovat teräviä. Älä työnnä käsiä tai jalkoja koneen alle.

Sammuta aina vetävän ajoneuvon moottori säätämistä, puhdistamista ja kunnossapitoa tai jos jätät koneen ilman valvontaa.

6.2 Suojavarusteet

Terät ovat teräviä. Käytä turvajalkineita.

7. KÄYTTÄMINEN

7.1 Käyttäminen

Saat parhaat tulokset ottamalla seuraavat sei- kat huomioon. VAROITUS! Terät ovat teräviä. Toimi varovaisesti, kun käsittelet ilmastinta.

• Leikkaa ruoho ja poista leikkuujätteet ennen ilmastamisen alkamista.
• Lähde liikkeelle vetävän ajoneuvon pienimmällä vaihteella ja hitaalla nopeudella. Kasvata nopeutta vähitellen.
• Aja suoraviivaisesti. Ajolinjojen tulee limittyä, jotta ilmastaminen on mahdollisimman tehokasta.
• Älä tee jyrkkiä käännöksiä. Muutoin nur-mikko voi vahingoittua.
• Vältä ajamasta jyrkissä mäissä. Aja rinteessä ylös- ja alaspäin. Älä aja rinteen suuntaisesti.
• Ilmastaminen tekee pieniä reikiä maaperään. Tällöin happi, lannoitteet ja vesi pääsevät tunkeutumaan juuristoon helpommin.
• Voit lisätä terien tehoa asettamalla painon ilmastimen päälle. Pihalaatat ja muut betonilaatat soveltuvat painoiksi erityisen hyvin, koska ne ovat matalia ja painopiste sijaitsee alhaalla. Kiinnitä ne esimerkiksi nippusiteillä levyn aukkoihin. Painoa saa käyttää enintään 15 kg.
• Jos maa on erittäin kovaa tai kuivaa, nurmikon voi kastella 1-2 tuntia ennen aloit-tamista.
• Älä yritä ilmastaa savista nurmikkoa.

VAROITUS

• Lapset tai alentuneen fyysisen tai psyykkisen toimintakyvyn omaavat henkilöt eivät saa käyttää nurmikon ilmastinta. Lue käyttöohje huolellisesti ennen käyttämistä.
• Terät ovat teräviä. Toimi varovaisesti, kun käytät ilmastinta. Käytä sopivia jalkineita.
• Aja hankalassa maastossa, syvennyksissä ja rinteissä hitaasti kaatumisvaaran välttämiseksi. Älä aja puron tai ojan lähellä.
• Nurmikon ilmastimen päällä ei saa istua.
• Nurmikon ilmastimen paino voi vaikuttaa vetävän ajoneuvon jarrutuskykyyn ja vakauteen. Ota tämä huomioon esimerkiksi alamäissä. Katso vetävän ajoneuvon käyttöohjeesta lisätietoja rinteissä ajamisesta.
• Vältä ajamasta jyrkissä määssä. Aja rinteessä ylös- ja alaspäin. Älä aja rinteen suuntaisesti.
• Tätä tuotetta ei ole tarkoitettu käytettäväksi julkisilla alueilla.
• Aloita aina pienimmällä vaihteella ja hitaalla nopeudella. Kasvata nopeutta vähitellen.
• Pidä lapset ja kotieläimet poissa työskentelyalueelta.

7.2 Hoitaminen ja säilyttäminen

• Terät tulee teroittaa säännöllisesti, jotta ne pysyvät terävinä. Terät on irrotettava ennen teroittamista.
• Tarkista ennen käyttämistä, että kaikki pultit ja mutterit on kiristetty kunnolla.
• Mahdolliset ruosteläikät voidaan hioa ja maalata emalimaalilla.
• Säilytä ilmastinta kuivassa paikassa, kun sitä ei käytetä. Terät ja akseli kannattaa öljytä kevyesti säännöllisesti.
• Sammuta aina vetoajoneuvon moottori ennen ilmastimen säätämistä.
• Estä laitteen käynnistyminen vahingossa katkaisemalla virransyöttö ennen laitteen korjaamista tai huoltamista tai kun sitä ei käytetä.
• Älä koskaan jätä ilmastinta ilman valvontaa, kun sen vetoajoneuvon moottori käy.
• Puhdista ilmastin ruohosta ja liasta käytön jälkeen.

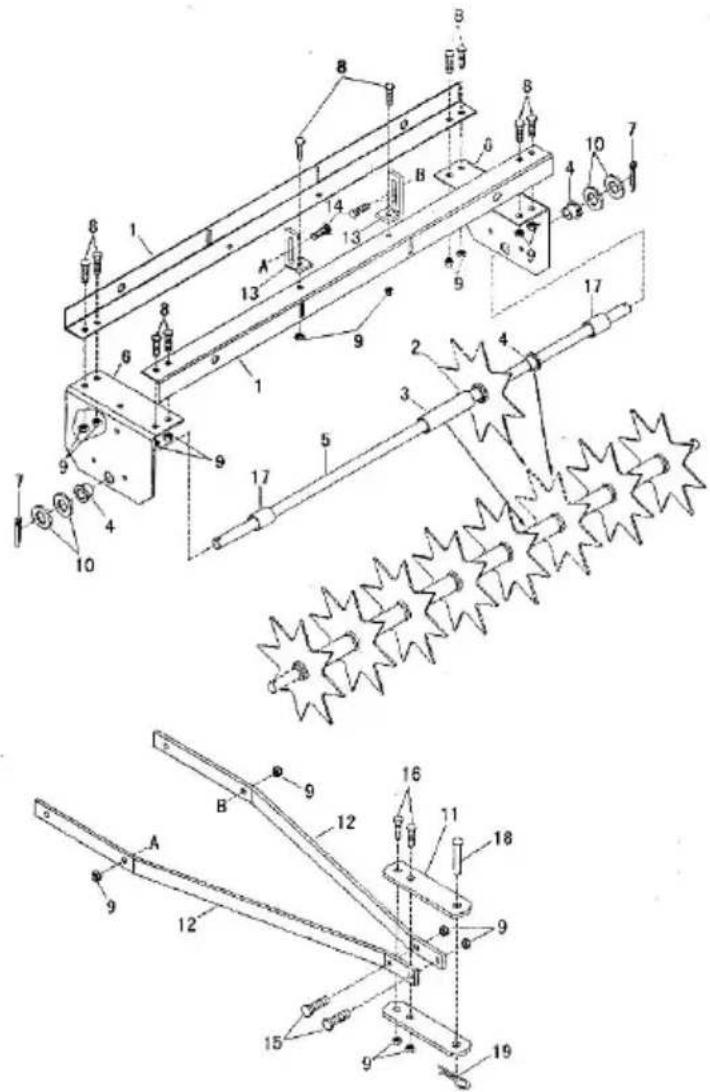

8. POIKKILEIKKAUSKUVA

NUMERO	OSA	MÄÄRÄ	NUMERO	OSA	MÄÄRÄ
1	Kulmakehys	2	11	Vetokiinnike	2
2	Terä	8	12	Vetoaisa	2
3	Pitkä välikappale	7	13	Kulmakiinnike	2
4	Laakeri	10	14	Vaunupultti M8 x 25	2
5	Akseli	1	15	Pultti M8 x 30	2
6	Päätylevy	2	16	Pultti M8 x 50	2
7	Sokka	2	17	Lyhyt välikappale	2
8	Pultti M8 x 20	10	18	Vetosokka	1
9	Lukkomutteri M8	16	19	Jousisokka	1
10 Aluslevy ∅16 4
