BRUKSANVISNING GS 400 Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången. Spara bruksanvisningen i anslutning till maskinen för framtida bruk.

WARNING! Läs alla säkerhetsföreskrifter, ningar, instruktioner, illustrationer och cifi kationer innan du tar produkten i bruk.

SYMBOL:	INNEBÖRD
	Läs bruksanvisningen.
	Använd hörselskydd.
	Använd skyddsglasögon.
	Håll ett säkerhetsavständ på minst 10 meter till obehöriga.
	VARNING! Risk för kringfl ygande föremål.
	VARNING! Håll händer och fötter borta från maskinens undersida. Knivbladet fortsätter att rotera efter det att motorn stängts av.
STOP
	VARNING för varm yta.
	VARNING! Avgaserna från motorn innehåller kolmonoxid som är en luktlös och livsfarlig gas. Risk för allvarlig personskada och/eller dödsfall. Starta eller kör aldrig motorn inomhus eller i slutet utrymme.

	VARNING! avlägsna alltid tändstiftet ifrån motorn innan service eller reparation påbörjas. Risk för allvarlig personskada och/eller dödsfall om motorn startar oavsiktligt.
	Garanterad ljudeffektsnivå. Använd hörselskydd

Terminologi
WARNING! Risk för	dödsfall eller allvarlig personskada.
FÖRSIKTIGHET! Risk	risk för mindre personskada.

Säkerhetsföreskrifter

Arbetsområde

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

Personlig säkerhet

• Läs alltid bruksanvisningen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid hörselskydd.
• Bär ordentliga arbetskläder, långbyxor, långarmad skjorta/tröja samt kraftiga halksäkra skor. Ha aldrig sandaler eller gymnastikskor på dig och var aldrig barfota.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och fung- erar.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avstängaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.

• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Förhindra oavsiktligt start genom att lossa tändstiftshatten från tändstiftet före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.
• Förvara inte maskinen i utrymme där bensinånga kan komma i kontakt med eld.
• Låt maskinen svalna före förvaring.
• Rensa maskinen och föravringsutrymmet från gräs som annars kan ta eld.
• Dränera tanken utomhus och förvara spillolja och bensin i behållare som är godkända för ändamålet.

Hantering av bränsle

• Fyll inte på för mycket bränsle, lämna några centimeters expansionsutrymme så att bensinen ej rinner över då motorn blir varm.
• Fyll alltid på bränsle i en välventilerad miljö.
• Spill inte bränsle på maskinen. Om detta händer måste du torka noggrant och låta ångor avdunsta före start.
• Undvik inandning av bensinångor och avgaser.
• Rök, eld och brandfarliga ämnen får ej fi nnas i närheten vid påfyllning av bränsle.
• Använd en påfyllningstratt och fyll aldrig på bränsle medan motorn är igång.
• Säkerställ att bränslet inte kan läcka ut på marken.
• Förvara bränslet på säker plats i en godkänd behållare, oåtkomlig för barn.

Arbete med maskinen

• Arbeta enbart i dagsljus eller i väl belyst arbetsområde.
• Använd inte maskinen i blött gräs. Risk för halka.
• Maskinen ska inte forceras eller överbelastas.
• Arbeta längs med en sluttning, aldrig upp- eller nedför sluttningen.
• Var extra försiktig vid byte av arbetsriktning och i sluttningar.
• Använd inte maskinen på mark som sluttar mer än 15 grader.
• Var försiktig då maskinen dras tillbaka mot dig.
• Luta eller lyft aldrig maskinen när motorn är igång.
• Motorn skall vara avstängd vid transport och

förfl yttning över icke gräsbeklädda ytor.

• Använd inte maskinen med defekta skydd eller säkerhetsanordningar.
• Placera aldrig händer eller fötter i närheten av rörliga delar. Rör aldrig luckan eller uppsamlaren när motorn är igång, håll dig alltid på säkert avständ från utkastets öppning.
• Stanna motorn och dra tändhatten av tändstiftet innan du inspekterar, justerar eller utför någon form av service på maskinen, samt innan förvaring och när du lämnar den utan uppsikt.
• Om maskinen vibrarerar onormalt ska den stängas av omgående och inspekteras.
• Starta aldrig maskinen inomhus. Avgaser är giftiga.
• Håll eld och rök borta från maskinen och förvaringsutrymmet.
• Öppna aldrig luckan när motorn är igång. Ett roterande klippaggregat kan orsaka personskador.
• Gå alltid bakom handtaget när du använder maskinen och var extra försiktigt vid sluttningar och svängar.
• Kniven roterar några sekunder efter att motorn slås av. Försök aldrig stoppa kniven.
• Om du kör på ett föremål, stäng omedelbart av utrustningen och vänta tills kniven har stannat. Inspektera och byt alla skadade delar.
• Vid transport ska motorn stängas av och arbetsdjupet höjas till max.

Skyddsanordningar

Motorbrytarbygeln (6) måste vara intryckt mot det övre handtaget för att motorn ska kunna startas.

FAKTA OM PRODUKTEN

Produktens avsedda användningsområde

Bensindriven mossrivare/vertikalskärare som är avsedd för mossrivning, vertikalskärning och luftning av gräsmattor i privata hem. Maskinen levereras med en monterad vertikalskärare som kan bytas ut mot en medföljande mossrivare. Vertikalskärning ökar gräsmattans förmåga att ta åt sig vatten, syre och gödning. Mossrivarrullen används för luftning och uppsamling av dött gräs, mossa och ogräs.

OBS!

• Maskinen ska användas för privat bruk med rekommenderade tillbehör och i enlighet med bruksanvisningens instruktioner. All annan användning betraktas som felaktig.
• Maskinen får inte modifi eras, öppnas eller repareras av obehörig

Tekniska data

Arbetsbredd:....400 mm

Tankvolym....3,6 liter

Vikt:....34 kg

Buller och vibrationer

Angivna nivåer för ljud och vibrationer är emissionsvärden för jämförelse mellan maskiner och preliminär exponeringsbedömning. När du ska fastställa lämpliga skyddsåtgärder, ta hänsyn till alla faktorer som påverkar den totala exponeringen. Det kan vara till exempel monterade tillbehör, arbetstid, arbetsuppgift, arbetsmiljö eller undermåligt underhåll av maskinen.

Uppmätt ljudtryck (LPA):.....75 dB(A)

Osäkerhet K:....3 dB(A)

Garanterat ljudtryck (LPA): . . . .78 dB(A)

Standard:....EN13684

Uppmätt ljudeffekt: (LWA): ...95 dB(A)

Osäkerhet K:....3 dB(A)

Garanterad Ijudeffekt (LWA): ..98 dB (A)

Standard:....EN13684

Vibrationer, vänster .....20 m/s²

Vibrationer, höger .....23 m/s²

Osäkerhet K: 0,5 m/s²

Standard: .....EN13684

FÖRSIKTIGHET!

Risk för hörsel- och vibrationsskador.

• Använd lämpliga hörselskydd med hänsyn till exponeringen.
• Ta en paus från arbetet vid följande symtom: kalla eller vita fi ngrar, domningar, stickningar, minskad handkraft, krampkänsla, värk.

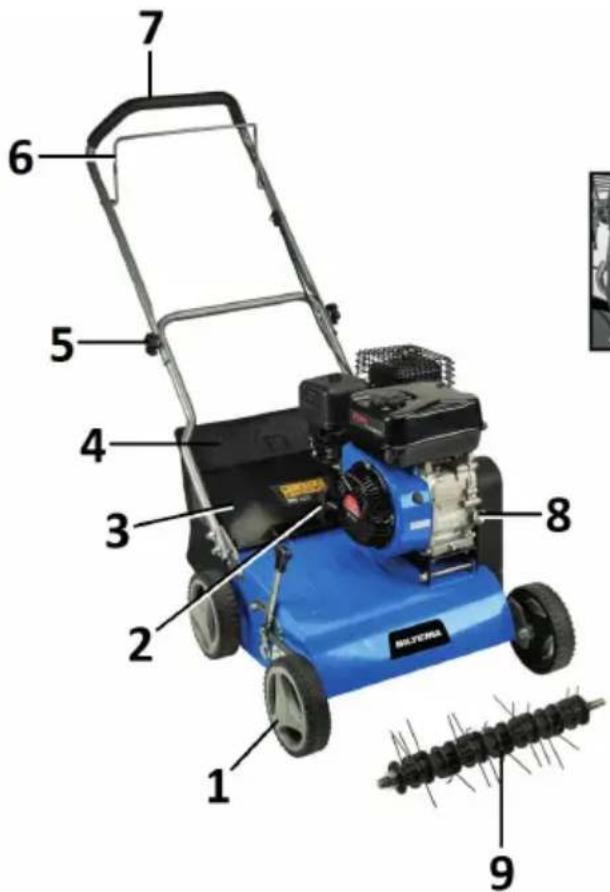

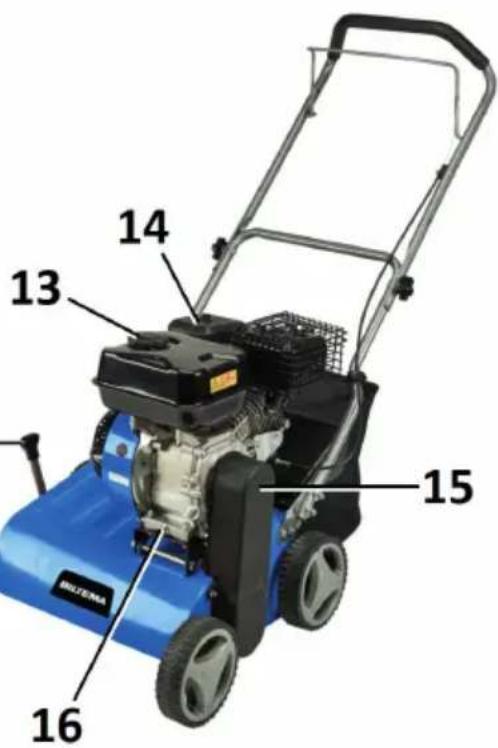

Maskindelar/översiktsbild

1. Hjul
2. Starthandtag
3. Lucka
4. Uppsamlare
5. Låsratt
6. Motorbrytarbygel
7. Handtag
8. Oljesticka/oljepåfyllning
9. Mossrivarrulle
10. Bränslekran
11. Chokereglage
12. Gasreglage
13. Tanklock
14. Luftfilter
15. Drivremskåpa
16. Oljedräneringsskruv
17. Spak, arbetsdjup

12

UPPACKNING OCH MONTERING

Kontrollera att alla delar medföljer och att de är hela. Maskinen levereras med handtag och uppsamlare omonterade.

Förpackningens innehåll

• Maskin
• Brukanvisning
• Mossskärare
• Övre handtag
• Nedre handtag
• Uppsamlare
  • 2 låsrattar med muttrar
  • 4 st. skruvar för nedre handtagsdel
  • 4 muttrar för nedre handtagsdel
• 2 kabelclips

Montera handtag

Montera det nedre handtaget på chassit med skruvar och muttrar.

Montera ihop handtagets övre och nedre del med låsrattar.

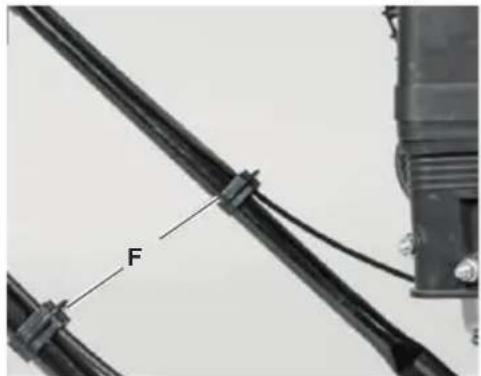

Fäst startkabeln med kabelclipsen (F) på handtaget.

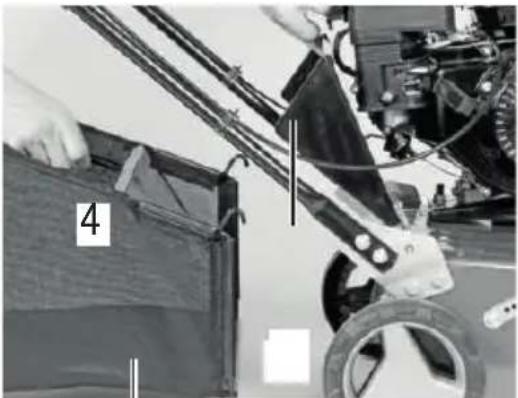

Montera uppsamlare

Lyft luckan med ena handen och fäst uppsamlaren (4) på handtaget ovanifrån med din andra hand.

⚠️ FÖRSIKTIGHET! Luckan går tillbaka till stängt läge med dragfjädrar. Öppna aldrig luckan när motorn är igång.

ANVÄNDNING

⚠️ VARNING! RISK FÖR BRAND OCH FÖRGIFTNING.

• Håll eld och rök borta från maskinen.
• Starta aldrig motorn inomhus.

OBS!

• Maskinen levereras utan motorolja och bensin. Se instruktionerna för påfyllning under SKÖTSEL.
• Motorbrytarbygeln (6) som måste vara intryckt mot handtaget, annars stannar motorn.

Starta maskinen

a. Kontrollera nivåerna för motorolja och bensin.
b. Öppna bränslekranen (10).
c. Ställ chokereglaget (11) i läge "Choke" om motorn är kall.
d. Flytta gasreglaget till mittläget.
e. Tryck in motorbrytarbygeln med en hand och fatta tag i starchandtaget (2) med den andra handen. Dra först i handtaget långsamt tills du känner ett motstånd innan du drar snabbt för att starta motorn. Valsen börjar rotera direkt när motorn startas.
f. Låt motorn värmas upp en kort stund och ställ sedan chokereglaget (11) i läge "RUN".

Stoppa maskinen

Stanna motorn genom att släppa motorbrytarbygeln. När du lämnar maskinen utan uppsikt eller ska utföra service ska även tändhatten dras av från tändstiftet.

⚠️ WARNING! KNIVEN ROTERAR EN STUND EFTER ATT MOTORN STÄNGS AV.

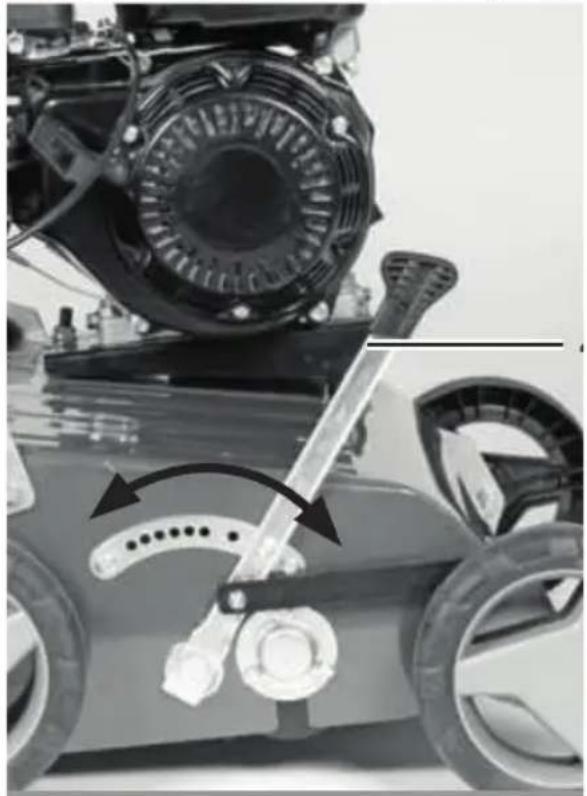

Justera arbetsdjupet

Dra ut spaken (17) från enheten och justera djupet.

TIPS! På våren när gräset växer som mest rekommenderas maximalt arbetsdjup. Är sommaren regnig kan du minska arbetsdjupet. Undvik att köra maskinen under värmeböljor.

⚠️ WARNING! TAPPA ALDRIG KONTROLLEN ÖVER MASKINEN. RISK FÖR ALLVARLIG OLYCK A.

• Marken får luta max 15°
• Använd maskinen endast på gräs. Stäng av motorn och höj arbetsdjupet när maskinen ska framföras på annat underlag.
• Stå alltid bakom maskinen när motorn är igång.
• Var extra försiktigt när du drar maskinen bakåt, svänger och arbetar på sluttningar.
• Rensa gräsmattan från sten och föremål och klipp den kort med en gräsklippare innan du använder mossrivaren/vertikalskäraren.

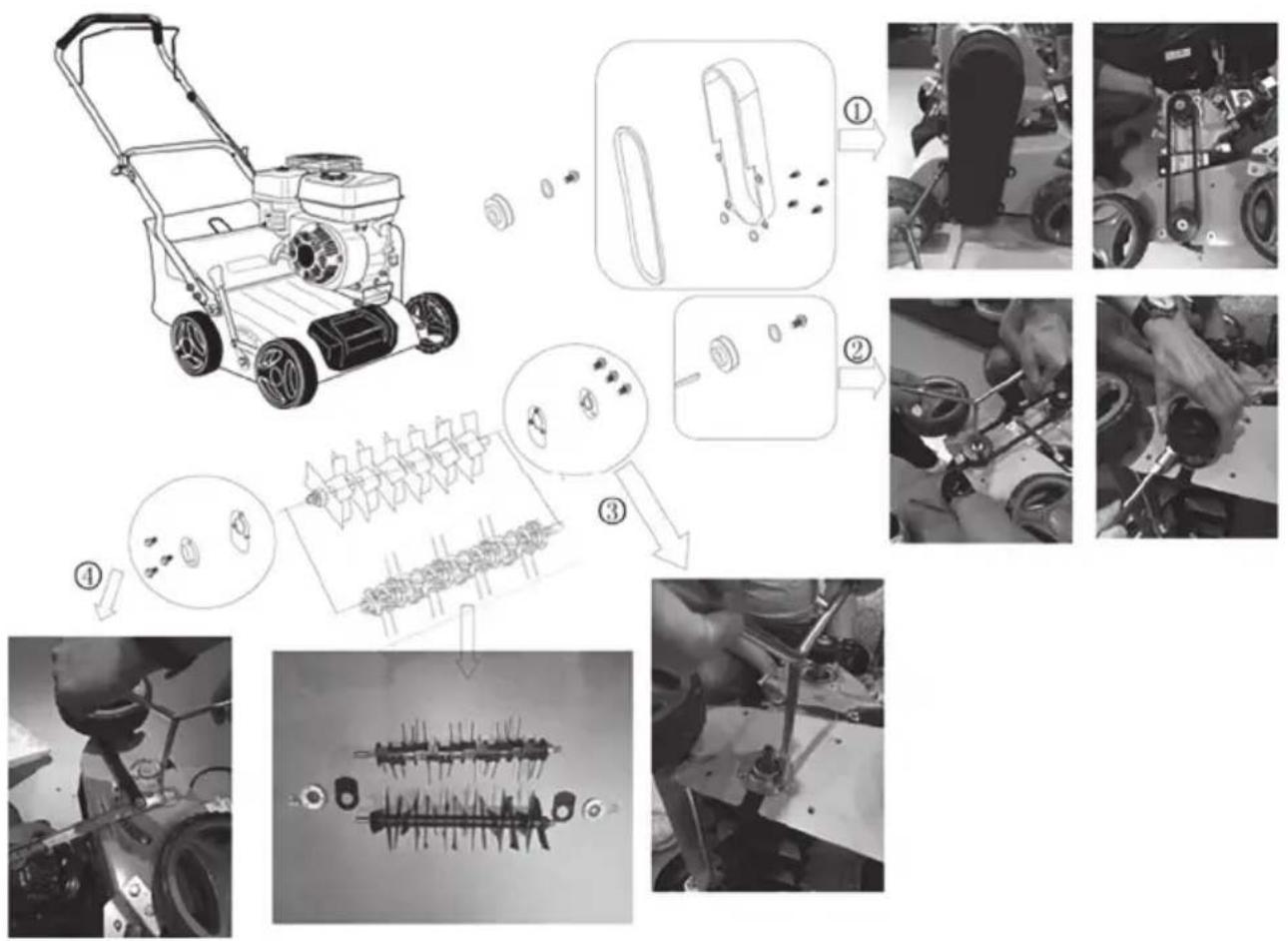

Mossrivning/vertikalskärning

Montera rätt tillbehör och justera arbetshöjden. Placera maskinen på gräsmattan. Starta motorn och för maskinen framför dig över gräsmattan i lugnt tempo. Maskinen levereras med vertikalskäraren monterad. Gör så här för byta (se bild i appendix).

a. Lossa skruvarna och ta bort drivremskåpan.
b. Lossa remskivans skruvar och ta bort den.
c. Lossa fästena på bägge sidor och ta bort vertikalskäraren.
d. Montera i omvänd ordning.

    subgraph ①
    B1["圆圈组件"]
    end

    subgraph ②
    C1["齿轮组件"]
    end

    subgraph ③
    D1["齿轮结构"]
    end

    subgraph ④
    E1["齿轮轴子结构"]
    end

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333

SKÖTSEL

⚠️ WARNING! TA BORT TÄNDHATTEN FRÅN TÄNDSTIFTET FÖRE SERVICE.

Regelbundet underhåll

ÅTGÄRD TID
Rengöring Efter varje användning
Kontrollera olja Före varje start
Byta olja Varje säsong
Kontrollera tändstift Efter 50	drifttimmar
Rengöra luftfi Iter Efter 10	drifttimmar

Rengöring

Mossrivaren bör rengöras efter varje använding. Använd aldrig något kemiskt, alkaliskt eller slipande och frätande rengöringsmedel. Sådana medel kan skada maskinens ytor.

• Töm bensintanken med en hävertpump för bensin och tippa sedan maskinen. Rengör knivar och underrede med en borste. Tänk på att torkat gräs kan utgöra en brandrisk.
• Torka av maskinen med en torr trasa. Använd en borste till ställen som är svåra att komma åt.
• Rengör ventilationsöppningarna med trasa och borste efter varje användning.

Fyll på bensin

Skruva av tanklocket (13) och fyll på korrekt mängd bensin med en tratt. Skruva på tanklocket efteråt.

Torka omgående bort eventuellt spill och låt eventuella rester avdunsta innan du startar maskinen.

Kontrollera oljenivån

OBS! Maskinen får aldrig startas utan motorolja.

Placera maskninen på en plan yta. Skruva loss olje- stickan (8) och torka av den. Stoppa in den och dra ut igen för att kontrollera att oljenivån är mellan strecken min och max.

Fyll på olja

Dra ut oljestickan (8) och fyll på motorolja med en tratt. Stoppa tilbaka oljestickan och dra ut den igen för att kontrollera att nivån är mellan strecken min och max.

Byta olja

a. Kör motorn en stund så att den blir varm.
b. Placera ett oljetråg under oljedräneringspluggen (16).
c. Ta bort oljestickan (8) och oljedräneringspluggen (16) och töm ut oljan i träget.
d. Skruva tillbaka oljedräneringspluggen.
e. Fyll på ny motorolja och skruva tillbaka pluggen.

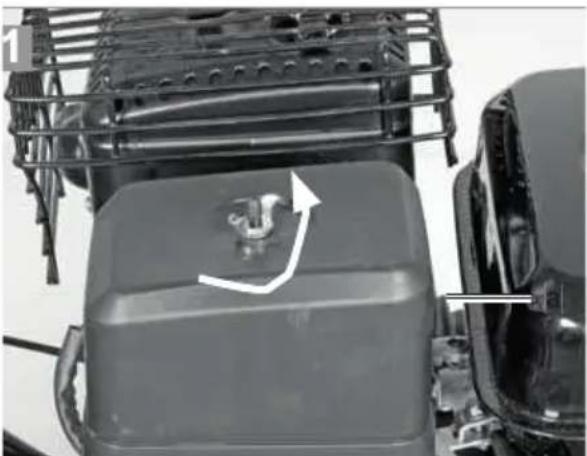

Service av luftfi ltret

Luftfi ltret bör kontrolleras och rengöras efter 10 drifttimmar. Om luften innehåller mycket damm bör luftfi ltret kontrolleras oftare.

a) Ta bort luftfi ltret enligt bilderna nedan.
b) Rengör luftfi ltret med tryckluft eller knacka på det. OBS! Använd aldrig bensin eller lättantändliga lösningsmedel.
c) Montera i omvänd ordning.

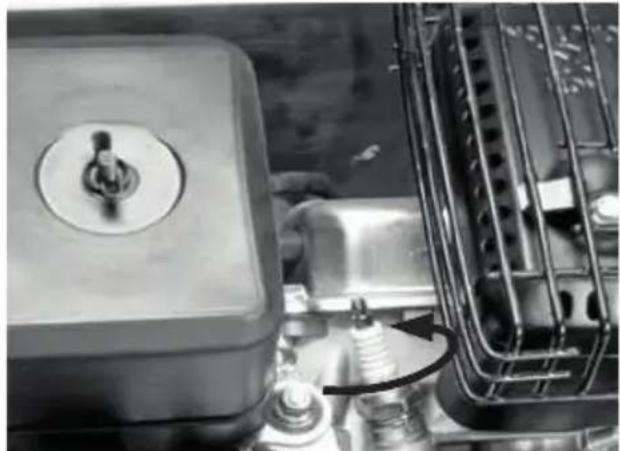

Service av tändstift

Kontrollera tändstiftet var 50:e körtimme. Rengör vid behov.

a. Dra av tändhatten från tändstiftet.

b. Ta loss tändstiftet med en tändstiftsnyckel.

c. Montera i omvänd ordning.

Skötsel och justering av kablarna

Olja kablarna med jämna mellanrum och kontrollera att de rör sig lätt.

Förvaring

a. Töm bensintanken med en hävertpump för benisn.
b. Låt motorn gå tills den har förbrukat resten av bensinen i tanken.
c. Utför oljebyte inför långtidsförvaring.
d. Lossa tandstiftet och håll i en matsked motorolja i halet dar tandstiftet satt. Dra i starchandtaget (2) ett par ganger och skruva tillbaka tandstiftet.
e. Rengör kylfl änsarna på cylindern och huset.
f. Rengör maskinen.
g. Förvara maskinen på en välventilerad plats.

Transport

a) Töm bensintanken med en hävertpump för benisn.
b) Låt motorn gå tills resten av bensinen i tanken är förbrukad.
c) Töm motoroljan.
d) Ta bort tändhatten från tändstiftet.
e) Rengör kylfl änsarna på cylindern och huset.
f) Demontera handtaget vid behov. Kontrollera att kablarna inte tvinnas

Felsökning

OBS! Maskinen får inte öppnas, modifi eras eller repareras av obehörig. Följande fel får du åtgärda själv.

Fel: Åtgärd:
Maskinen startar inte.	Kontrollera tändstift, bränsle och motorbrytarbygel.
Motorn går ojämt. • Kontrollera att choken är i lägen RUN.• Rengör eller byt tändstift och luftfi Iter.
Maskinen vibrerar onormalt.	• Avbryt arbetet och kontrollera att alla delar är korrekt monterade, annars kontakta en serviceverkstad.

Avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

Produktets tiltenkte bruk

d. Skru olieaftapningsproppen i igen.
e. Påfyld ny motorolie, og skru oliepinden i igen.
