BRUKSANVISNING 17-223 Biltema

Manualen ska betraktas som en del av maskinen och förvaras på en lättillgänglig plats. Vid försäljning ska manualen överlämnas i gott skick till den nya ägaren tillsammans med maskinen. Läs alltid manualen före användning och konsultera den regelbundet.

Säkerhetssymboler i bruksanvisningen.

Dessa säkerhetssymboler uppmärksammar endast specifika faror. Oförsiktig eller felaktig använding av maskinen medför även andra risker som inte tas upp i manualen. Allmäna olycksförebyggande åtgärder ska därför alltid vidtas och respekteras.

OBS!

Denna symbol betyder risk för mindre personskada eller maskinskada.

Denna symbol betyder risk för allvarlig olycka, eventuellt med dödlig utgång.

3. TEKNISKA DATA

Modellbeteckning ..... Kedjeslipmaskin 130 W

Spänning: 230 V \~ 50 Hz

Motoreffekt: 130 W

Slipvinkel: 0–30° (höger-vänster)

Spännvidd skruvstycke: . . . 0,8"-0,5"

Ljudtryck LdB: 85,8 dB(A)

Ljudvolym LWA: ..... 98,8 dB(A)

Vibrationer: 3,168 m/s ^4

Dimension (Ixbxh): ..... 23 x 25 x 31 cm

Vikt: 2,1 kg

4. ANVÄNDNINGSOMRÅDE

17-223 Kedjeslipmaskin 130W är konstruerad för slipning av sågkedjor enligt instruktionerna i denna manual. All annan användning är förbjuden.

5. ALLMÄNNA SÄKERHETSANVISNINGAR

Läs denna manual i sin helhet. Underlåtenhet att följa föreskrifterna i manualen kan leda till elstöt, brand och/eller allvarlig personskada.

OBS! Var alltid riskmedveten. Låt inte din vana vid maskinen leda till att du nonchalerar arbetets risker.

Arbetsområde

a. Arbetsområdet ska vara rent och upplyst.

b. Arbetsområdet får inte innehålla explosiva eller brandfarliga vätskor, gaser och damm eftersom elektiska maskiner avger gnistor.

c. Håll alltid barn och obehöriga utanför arbetsområdet.

Elsäkerhet

a. Dubbelisolation innebär att maskinen inte måste för- ses med elsladd och stickkontakt för anslutning till ett jordat vägguttag.

b. Undvik att komma i kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar. Du löper större risk att få en elstöt om din kropp är jordad.

c. Exponera inte elektriska maskiner för regn eller fukt. Risk för elstöt.

d. Använd inte maskinen i närheten av lättantändliga vätskor eller gaser.

e. Bär aldrig maskinen i sladden och dra inte i sladden för att dra ut stickkontakten ur vägguttaget. Utsätt inte sladden för värme, olja, vassa kanter eller rörliga delar. Skadad elsladd skall omedelbart bytas mot originalkabel och får endast bytas ut av behörig elektriker. Skadad elsladd ökar risken för elstöt.

f. Vid användning av elektriska maskiner utomhus skall alltid en förlängningssladd som är godkänd och avsedd för utomhusbruk användas. En sådan förlängningssladd minskar risken för elstöt.

g. Använd alltid jordfelsbrytare vid all användning av elmaskiner, speciellt utomhus.

h. Reparationer får endast utföras av behörig elektriker.

i. Arbetet går säkrare och snabbare med korrekt ma- skinval. Pressa inte en maskin med låg kapacitet att utföra ett arbete som kräver en maskin med högre kapacitet. Använd inte maskinen till sådant den inte är avsedd för.

j. Se till att alla skyddsanordningar fungerar korrekt. Eventuella skyddsanordningar får EJ plockas bort eller kopplas ur.

k. Koppla bort maskinen från eluttaget så snart den inte används, innan service eller justeringar sker, samt vid byte av tillbehör.

I. Lämna aldrig maskinen obevakad vid arbete. Släpp inte uppmärksamheten förrän maskinen stannat helt. Bryt sedan strömmen.

m. Använd endast förlängningskablar som är anpassade för enheten. Detta verktyg kräver förlängningskablar för 0 till 10 A och en kabelstorlek på 18AWG. Längre kablar kräver större kabelarea.

Personlig säkerhet

a. Var uppmärksam och använd sunt förnuft vid användning av elektriska maskiner. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av bristande uppmärksamhet kan räcka för att du skall skadas allvarligt.
b. Undvik oavsiktlig start. Se till att startknappen inte är intryckt när stickkontakten sätts in i vägguttaget. Bär inte maskinen med fingret på startknappen och att sätt inte stickkontakten i vägguttaget med startknappen intryckt.
c. Kontrollera att verktyg är borttagna från maskinen före start. Ett verktyg som sitter kvar på en rörlig del av maskinen kan orsaka personskador.
d. Upprätthåll alltid en god arbetsställning med bra balans.
e. Använd lämpliga arbetskläder och halksäkra skor. Bär inte löst sittande kläder och smycken som kan fastna i rörliga delar. Använd hårnät vid behov.
f. Använd alltid säkerhetsutrustning.
g. Använd riktiga skyddsglasögon. Vanliga glasögon och solglasögon är inte godkända skyddsglasögon.
h. Andningsskydd, halksäkra skor, hjälm och hörselskydd ska användas vid behov.
i. Förvara maskinen på en torr och säker plats, oåtkomlig för barn.

6. ÖVERSIKTSBILD

1. Skruvhål för fastspänning
2. Ratt för skruvstycke
3. Låsratt för inställning av skärningsvinkel, åtkomst underifrån
4. Länkstopp
5. Justerratt med läsmutter för länkstopp
6. Slipskiva
7. Stänkskydd
8. Skruv för justering av stänkskydd
9. Skydd för slipskiva
10. Skruv för slipskiveskydd
11. Handtag
12. Strömbrytare
13. Nätkabel
14. Ratt för justering av slipdjup
15. Bygel

7. MONTERINGSANVISNING

Uppackning

Kontrollera att alla delar finns med i förpackningen och att maskinen ej skadats under transport.

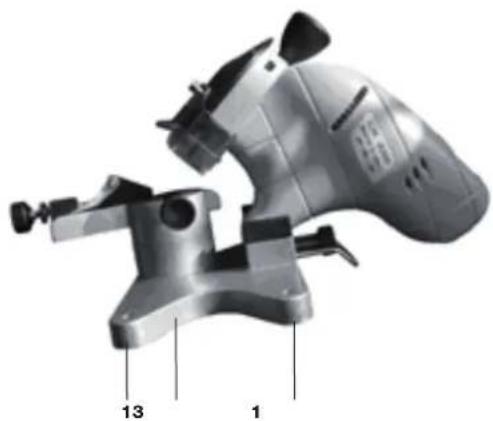

Montering

1. Kontrollera att arbetsbänken står stadigt på ett fast underlag och inte vickar.
2. Skruva fast slipmaskinen på kanten av en arbetsbänk med hjälp av skruvhålen (1). Var noga med att ratt (3) är åtkomlig.

- Använd inte skadade slipskivor med hack, sprickor eller förslitningar. Du kan kontrollera om slipskivan har osynliga skador genom att hänga upp det i mittenhållet och slå på det med ett icke-metalliskt föremål, till exempel skaftet på en skruvmejsel. Om det är i bra kondition hörs ett metalliskt ljud. Ett dovt ljud indikerar en spricka eller annan defekt.

- Använd endast slipskivor med korrekt storlek som är anpassade till maskinens varvtal.

- Använd aldrig kedjeslipmaskinen utan fungerande skydd.

- Försök aldrig att stoppa slipskivan med händerna, även om du bär skyddshandskar. Hjulet skär genom dina handskar.

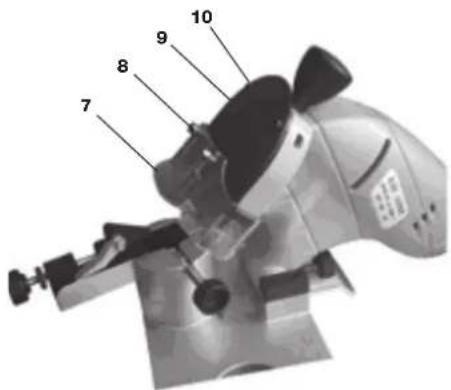

Skyddsanordningar

- Stänkskyddet (7) förhindrar oavsiktlig beröring av slipskivan samt minskar slipdammstänket. Justeras med de två insexskruvarna (8).

- Slipskiveskyddet (9) förhindrar oavsiktlig beröring och att delar från en trasigt slipskiva flyger iväg.

Varningssymboler på maskinen

Använd skyddsglasögon.

Använd hörselskydd.

Läs och förstå maskinen innan den används.

9. ANVÄNDNINGS- OCH HANDHAVANDEINSTRUKTIONER

Dra alltid ut stickkontakten från vägguttaget före inställning och montering.

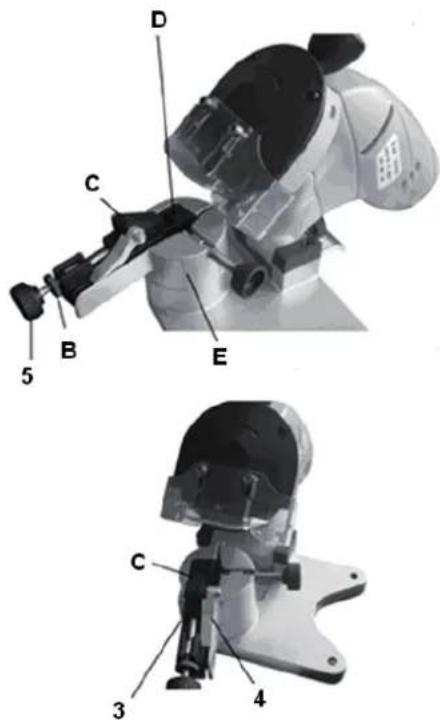

Montering av sågkedja

1. Rengör kedjan före slipning. Tvätta den med avfettningsmedel som inte är lättantändligt. Använd inte bensin. Torka kedjan.

2. Kontrollera att elkabeln inte är ansluten till elnätet

3. Fäll upp stänkskyddet (7) och kontrollera slipskivan. Lossa ratt (14) och fäll tillbaka motorn.

1. Lyft länkstoppet (4) och placera sågkedjan i skruvstyckets skåra.

2. Sänk länkstoppet (4) så det hamnar på den länk du vill börja med.

3. Lossa läsmutter (3) så att skruvstycket kan vridas. Vrid tills skruvstyckets vinkel överensstämmer med sågkedjans skärningsvinkel. Kontrollera med kedjetillverkaren vilken vinkel kedjan skall slipas med. När vinkeln är inställd, skruva åt ratt (3).

4. Fäll ned motorn så att slipskivan (6) nuddar länken på sågkedjan.

5. Håll motorn i den positionen medan du justerar slipdjupet med ratt (14) så att slipskivan inte kan gå djupare.

6. Beroende på mängden material som du vill slipa bort, skruva in eller lossa ratt (5) och lås ratten med dess läsmutter.

7. Lås kedjan i skruvstycket genom att vrida ratt (2). Handtaget ska sitta så att du lätt kan lossa och spänna det. Du behöver lossa det var gång du går vidare till nästa länk och skruva fast det för att slipa varje länk.

Slipning

1. Justera stänkskyddet (7) och säkerställ att inga människor eller husdjur befinner sig i slipskivans rotationsriktning eller inom arbetsområdet.

2. Anslut elkabeln och tryck ned strömbrytaren (12) i läge "I". Testa slipskivan genom att låta motorn gå i en minut.

3. Sänk ned slipskivan försiktigt mot sågkedjans skär. Stäng av enheten och dra ut stickkontakten och justera vid behov dina inställningarna. Observera att resultatet blir bäst då kontakten mellan slipskivan och sågkedjans skär är lagom avvägd. Slipa inte för mycket på varje skär.

4. Stäng av maskinen med strömbrytaren när du slipat ett skär. Fäll upp motorn, lossa skruvstycket med ratt (14) och flytta fram kedjan till nästa skär med samma skärningsvinkel. Skruva åt ratt (14). Starta maskinen igen och fortsätt med att slipa skäret. Repetera denna procedur tills alla skär med denna skärningsvinkel på sågkedjan är slipadel.

5. Stäng av maskinen och dra ut stickkontakten från eluttaget.

6. Lossa ratten (2) och flytta fram till nästa skär som ej är slipat, lossa ratt (3) och justera slipvinkeln gente-mot skärningsvinkeln enligt instruktionerna i kap 9.1.

7. Slipa resterande skär. Stäng därefter av maskinen och avlägsna stickkontakten från eluttaget.

8. Torka av kedjeslipen med en torr trasa. Använd inte kemikalier som kan skada plastdetaljerna.

• Kom ihåg att stänga av maskinen och dra ut stickkontakten om du behöver göra några justeringar.
• Håll dig borta från hjulet när det snurrar och säkerställ att ingen person står i hjulets rotationsbana.
• Om slipskivan vibrerar, stäng omedelbart av maskinen och kontrollera att den är korrekt monterad och inte skadad.
• Om slipskivan är så sliten att diametern understiger 8 cm måste slipskivan bytas.

10. FÖRVARING

Förvara maskinen i ett torrt och frostfritt utrymme, oåtkomlig för barn och övriga obehöriga.

OBS! Förvara inte maskinen i närheten av kemikalier, lösningsmedel eller konstgödsel.

11. REPARATION OCH UNDERHÅLL

Stickkontakten får ej vara ansluten till eluttaget vid reparation och underhåll.

Underhåll

Kedjeslipen behöver inget särskilt underhåll. Håll maskinen ren och fri från damm, metallflis och smuts. Innan sliparbetet påbörjas så kontrollera slipskivan visuellt så att den inte är skadad. Byt ut slipskivan om den har jack, sprickor eller om diametern understiger 8 cm.

Byte och kontroll av slipskiva

Använd skyddshandskar vid byte av slipskiva.

1. Fäll upp motorn och lås fast det i det övre läget genom att skruva in ratten (14).
2. Lossa lite de två skruvarna (8) på stänkskyddet.
3. Skruva ut de två skruvarna (10) så att slipskiveskyddet (9) är löst. Tryck upp stänkskyddet och lirka ut de båda skydden som sitter ihop.
4. Ta en 13 mm:s U-ringsnyckel och lossa centrummuttern genom att skruva moturs åt vänster.
5. Kontrollera slipskivan visuellt så att den inte har något jack eller spricka. Byt i så fall ut den.
6. Mät diametern på slipskivan - understiger diametern 8 cm så byt ut slipskivan.
7. Kontrollera om slipskivan har osynliga skador genom att trä en bit snöre genom centrumhålet, häng upp slipskivan och slå försiktigt på skivan med ett icke-metalliskt föremål, exempelvis skaftet på en skruv-mejsel.
8. Montera slipskivan och skruva fast den. Drag ej åt för hårt, då kan slipskivan spricka.
9. Montera tillbaka skydden, drag ej åt skruvarna för hårt.

Starta aldrig maskinen utan att båda skydden är på plats.

12. MILJÖ

Denna produkt är markerad enligt EU Direktivet (WEEE). Symbolen innebär att man inte får slänga produkten som hushållsavfall. Produkten med tillbehör ska lämnas på avsedda platser för återvinnig och återanvändning av elektronisk och elektriskt avfall.
