BRUKSANVISNING LM 1922 Biltema

SE - Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången! Spara bruksanvisningen i anslutning till maskinen för framtida bruk.

Denna bruksanvisning och dess säkerhetsföreskrifter ska läsas innan elverktyget tas i bruk. Var särskilt uppmärksam på följande signalord:

⚠️ FARA! - Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

⚠️ WARNING! - Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

3. SÄKERHET

3.1 Märkning

Produkten är märkt med följande symboler:

⚠️ FÖRSIKTIGHET! - Indikerar en risk som resulterar i lättare personskada om den inte undviks.

OBS! - Information som fordrar extra uppmärksamhet.

Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

2. ANVÄNDNINGSOMRÅDE

17404 gräsklippare LM1922 är en bensindriven självgående gräsklippare utrustad med en motorbrytarbygel, motorn stannar om motorbrytarbygeln släpps. Gräsklipparen är avsedd för regelbunden klippning av medelstora och jämna gräsytor. All annan användning kan orsaka skador på person och egendom. Använd endast Biltemas reservdelar.

Gräsklipparen får endast användas i enlighet med bruksanvisningens instruktioner och säkerhetsföreskrifter. Observera att gräsklipparen:

• inte får byggas om
• inte får användas till annat arbete än vad den är konstruerad för.
• inte är avsedd för yrkesmässigt bruk.

SYMBOL: PLACERING: INNEBÖRD:
	Baksida och sidoutkast.	VARNING! Läs igenom och följ alla instruktionerna i bruksanvisningen innan maskinen används.Risk för person- eller egendomsskada.
	Baksida och sidoutkast WARNING!	Kringflygande föremål. Håll personer och husdjur på ett säkert avstånd från arbetsområdet. Risk att kringflygande föremål kan träffa dig, åskådare, husdjur eller egendom. Håll obehö-riga på säkert avstånd.
	Baksida och sidoutkast WARNING!	Akta dig för det vassa knivbladet.Stoppa aldrig in någon hand eller fot under gräsklipparen. Knivbladet fortsätter att rotera efter det att motorn stängts av– Avlägsna tändstiftet före reparation och underhåll.

	Baksida VARNING! Avgaserna från motorn innehåller kolmonoxid som är en luktlös och livsfarlig gas. Risk för allvarlig personskada och/eller dödsfall. Starta eller kör aldrig motorn inomhus eller i slutet utrymme.
	Baksida VARNING! Fyll aldrig på bensin med motorn igång eller när motorn är varm. Vänta tills motorn kylts ner. Risk för brand med personskada eller egendoms-skada som följd.
	Baksida VARNING! avlägsna alltid tändstiftet ifrån motorn innan service eller reparation påbörjas. Risk för allvarlig personskada och/eller dödsfall om motorn startar oavsiktligt.
	Baksida, och ljuddämparskydd. VARNING! Heta ytor. Vid drift blir avgasrör och vissa komponenter mycket varma, avvakta med reparation och underhåll tills de svalnat. Risk för brännskador.
	Baksida VARNING! Hög ljudnivå och risk för kringfly-gande föremål. Använd hörselskydd och skyddsglasögon.
	Ovansidan Garanterad ljudeffektsnivå. Använd hörselskydd
	Bensintank VARNING! Brandfarlig vätska.
	Motor VARNING! Tändstift och tändkabel kan ge elchock.
	Handtag Motorbrytarbygel och driftbygel. Vid nödfall släpp motorbrytarbygeln så stannar motorn.

3.2 Säkerhetsföreskrifter

3.3 Allmänt

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

3.4 Arbetsområde

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

3.5 Personlig säkerhet

• Läs alltid bruksanvisningen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid hörselskydd.
• Bär ordentliga arbetskläder, långbyxor, långarmad skjorta/tröja samt kraftiga halksäkra skor. Ha aldrig sandaler eller gymnastikskor på dig och var aldrig barfota.
• Använd hårnät om du har långt hår, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

3.6 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och fungerar.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avstängaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Förhindra oavsiktligt start genom att lossa tändstiftshatten från tändstiftet före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

3.7 Hantering av bränsle

• Fyll inte på för mycket bränsle, lämna några centimeters expansionsutrymme så att bensinen ej rinner över då motorn blir varm.
• Fyll alltid på bränsle i en välventilerad miljö.
• Spill inte bränsle på maskinen. Om detta händer måste du torka noggrant och låta ångor avdunsta före start.
• Undvik inandning av bensinångor och avgaser.
• Rök, eld och brandfarliga ämnen får ej finnas i närheten vid påfyllning av bränsle.
• Använd en påfyllningstratt och fyll aldrig på bränsle medan motorn är igång.
• Säkerställ att bränslet inte kan läcka ut på marken.
• Förvara bränslet på säker plats i en godkänd behållare, oåtkomlig för barn.

3.8 Särskilda säkerhetsföreskrifter för gräsklippare

Även om instruktionerna i bruksanvisningen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

Risk för förgiftning

• Motorns avgaser är giftiga! Ha ej motorn igång i slutna utrymmen med dålig ventilation.
• Använd alkylatbensin som är mindre hälsovådligt än vanlig bensin.

Risk för ögonskada

• Det kan förekomma kringflygande föremål. Använd skyddsglasögon eller visir.
• Håll åskådare och djur på behörigt avständ.

Risk för hörselskada

- Hög ljudnivå, använd hörselskydd.

Risk för skärskada

• Dra aldrig gräsklipparen mot dig då kniven snurrar.
• Lyft aldrig gräsklipparen om motorn är igång.
• Stick aldrig in handen under gräsklipparen eller i utkastet då motorn är igång.
• Avlägsna alltid tändhatten från tändstiftet innan reparation eller underhåll påbörjas.

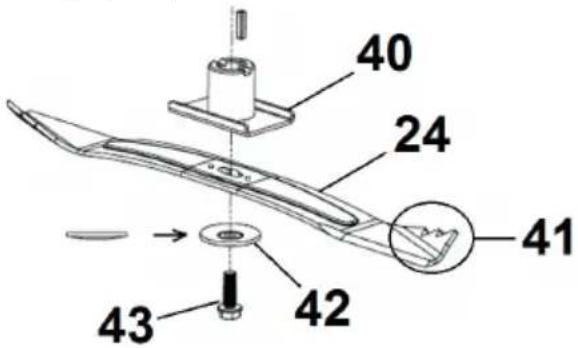

• Använd arbetshandskar vid byte och slipning av kniv.

Risk för skada på grund av vibrationer

- Maskinens vibrationer kan orsaka arm- och handskador. Arbeta inte kontinuerligt under lång tid och säkerställ att maskinen inte vibrerar mer än normalt på grund av misskötsel eller defekta delar.

Risk för brand och/eller explosion

• Hantera bränsle varsamt med hänsyn till brand och explosion. Använd en påfyllningstratt vid påfyllning av bränsle. Fyll aldrig på tanken medan motorn är igång. Låt istället motorn svalna innan påfyllning sker. Säkerställ att bränslet inte kan läcka ut i marken.
• Ljuddämparen blir väldigt varm och kan starta en brand om den kommer i kontakt med bränsle eller annat brännbart material.

Risk för brännskada

- Vid drift blir avgasrör och vissa komponenter på motorn mycket varma. Vidrör dem ej och avvakta med reparation och underhåll tills dess de svalnat.

Risk för rörliga delar

Avlägsna alltid tändhatten från tändstiftet innan service eller reparation påbörjas.

4. TEKNISKA DATA

• Effekt: 2,2 kW / 3 hp
- Antal Cylindrar: 1 st.
• Cylindervolym: 141 cm ^3
- Varvtal: 2950/min
- Bränsle: Blyfri 95 Oktan/alkylatbensin 4-takt
- Tankvolym: 0,8 l
- Motorolja: SAE 30
- Oljevolym: 0,5 l
- Startmetod: Startsnöre
• Tändstift: Torch F5RTC
- Drivrem: Kilrem, utvändig längd 770 mm, bredd 10 mm, höjd 8 mm
- Klippbredd: 45,6 cm
- Klipphöjd 25-75 mm (6 steg)
• Dimension: 1010 x 560 x 1420 mm
• Vikt: 26,3 kg

OBS! Ett max prestationsvärde är vad maskinen klarar av att prestera under optimala förhållanden, det är inte ett garanterat värde.

Ljudtryck L _PA (EN836)

Uppmätt ljudtryck ( L_PA ): .....83,2 dB(A)

Osäkerhet K (L _PA ): .....2,5 dB(A)

Garanterad ljudtryck (L _PA ): . . . .86 dB(A)

Ljudeffekt L _WA (EN 836)

Uppmätt ljudeffekt (L _WA ): .....94,86 dB(A)

Osäkerhet K (L _WA ): ....0,79 dB(A)

Garanterad ljudeffekt (L _WA ): ...96 dB(A)

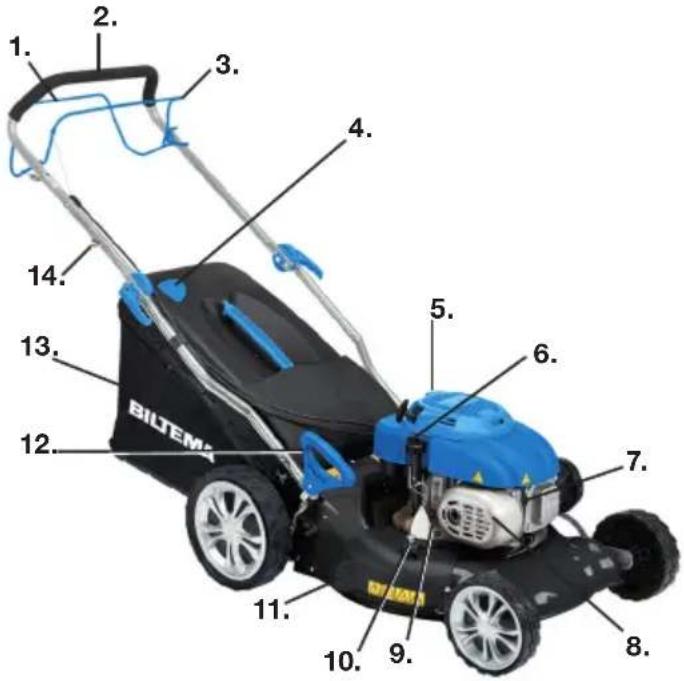

1. ÖVERSIKTSBILD


1. Framdriftsbygel
2. Handtag, övre del
3. Motorbrytarbygel
4. Indikeringslucka
5. Tanklock
6. Oljesticka/Oljepåfyllning
7. Tändstift
8. Ljuddämpare
9. Dräneringsskruv, olja
10. Låsspak för sidoutkast
11. Sidoutkast

Vibrationer (EN 836)

Vibrationer i handtag (EN 836): ..4,074 m/s²

Osäkerhet K: 1,5 m/s²

OBS! Angivna nivåer för ljud och vibrationer är ssionsvärden för jämförelse mellan maskiner och iminär exponeringsbedömning. Vid fastställning ämpliga skyddsåtgärder ska hänsyn tas till alla förer som påverkar den totala exponeringen.

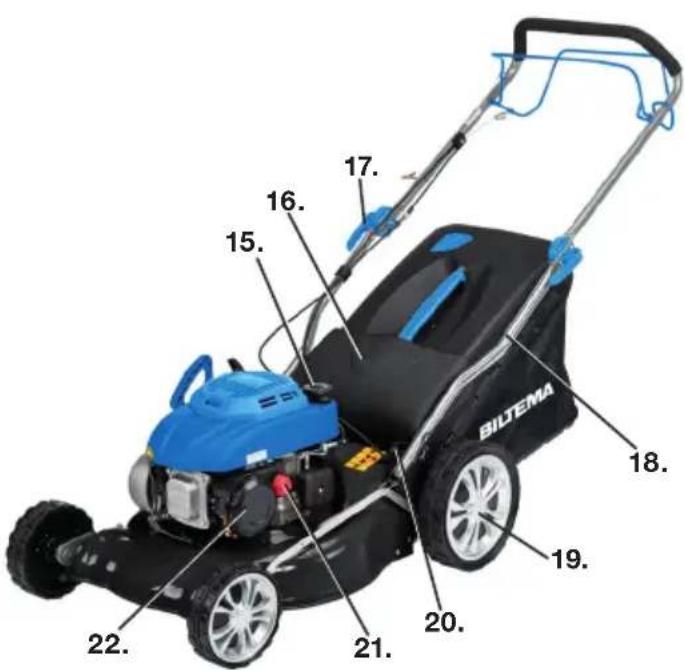

1. Spak, höjdjustering
2. Uppsamlare
3. Starthandtag
4. Klippdäck
5. Bakre lucka
6. Låsspak för handtag
7. Nedre stag, handtag
8. Hjul
9. Låsratt
10. Primerblåsa
11. Luftfilter
12. Drivremskåpa
13. Kniv
14. Fäste för hjulaxlarna
15. Drivrem
16. Fjäder för drivremsspänning
17. Växel
18. Drivaxel

6. UPPACKNING/MONTERING

6.1 Förpackningens innehåll

Öppna förpackningen och kontrollera att ingen del saknas eller har skadats under transporten. Förpackningen innehåller följande delar:

• Bruksanvisning 1 st.
• Gräsklippare 1 st.
  • Tändstiftsnyckel 1 st.
• Komplett låsspak 2 st.
• Vajerclips 1 st.
• Nedre stag 2 st.
• Övre handtag 1 st.
• Låsratt till nedre stag 2 st.
• Uppsamlare 1 st.

6.2 Montering

a. Montera de nedre stagen (18) på gräsklipparen med låsrattarna (20).

18 20

b. Montera det övre handtaget (2) i de nedre stagen (18) med lässpakarna (17). Justera till önskad höjd. Handtaget ska vara vinklat uppåt.
c. Montera ihop uppsamlaren(13), lyft bakre luckan (16) och häng fast uppsamlaren.
d. Dra upp starchandtaget (14) till öglan som är placerad på handtagets högra sida.
e. Montera motorbrytarbygel (3) och framdriftsbygeln (1) i handtaget.

7.DRIFT

Börja alltid med att inspektera gräsmattan och planera din klippning noggrant, så att den blir effektiv och säker.

• Mät gräsets höjd och kontrollera att det är torrt. Högt gräs bör klippas i två omgångar, först med högt inställd klipphöjd och därefter med minskad klipphöjd.
• Klipp inte vått gräs eftersom du riskerar att halka. Vått lägger sig lätt och ger ett dåligt klippresultat. Dessutom fastnar det på gräsklipparen.
• Ta bort eller märk ut stenar, rötter och föremål.
• Om gräset är tjockt och kraftigt, klipp en smalare remsa.
• Bind upp buskar och ta bort trädgårdsmöbler så att du slipper svänga och dra gräsklipparen mot dig på ett riskfyllt sätt.
• Planera åt vilket håll du ska klippa, så att det utkastade gräset och eventuella småstenar inta kastas mot ex. fönster eller växthus och orsakar stenskott eller hamnar i en pool.
• Avgör om du behöver ett annat redskap/maskin till kanter, buskage, trånga passager och sluttningar för att kunna arbeta säkert. Om marken sluttar mer

än 15° får du inte använda motorgräsklipparen.

- Sluttningar skall klippas i samma vertikalplan längs med sluttningen.

OBS! Om motorn stannar vid klippning, klipp långsammare, öka klipphöjden och klipp smalare remsa.

7.1 Skyddsanordningar

⚠️ FARA! Använd aldrig maskinen om någon skyddsanordning är felaktig, saknas, satts ur funktion eller är trasig.

Motorbrytarbygel (3)

Motorn kan bara startas och köras när motorbrytarbygeln (3) hålls intryckt mot det övre handtaget (2) (start/körläge). Så snart motorbrytarbygeln släpps så trycks den utåt (stoppläge) och motorn stannar. Om motorbrytarbygeln ej fungerar så får gräsklipparen ej användas.

Sidoutkast (11)

Sidoutkastet får ej justeras när motorn är igång. Risk för skärskador och kringflygande föremål.

Öppna sidoutkastet:

a. Se till att motorn är avstängd.
b. dra lässpaken (10) uppåt och för sidoutkastet utåt ifrån gräsklipparen.
c. Släpp lässpaken och se till att den låser sidoutkastet i öppet läge.

Stänga sidoutkastet:

a. Se till att motorn är avstängd.
b. Fatta tag i sidoutkastet och dra lässpaken uppåt.
c. släpp sidoutkastet så att det stängs.

Bakre lucka (16)

Den bakre luckan är en viktig skyddsanordning som alltid måste vara monterad på gräsklipparens utkast. Om uppsamlare ej används så skall luckan (11) vara stängd.

Uppsamlare (13)

Uppsamlaren monteras på den bakre luckans (16) axel, den samlar upp gräset och är samtidigt en skyddsanordning som förhindrar att fötterna kan komma in under gräsklipparen.

7.2 Förberedelser inför klippning

WARNING!

• Fyll på bränsle utomhus.
• Håll rök och eld borta från gräsklipparen och bensinen.

Kontrollera följande:

- Att det inte finns några främmande föremål på klippytan.

• Att gräsklipparen är rengjord.
• Att motorbrytarbygeln (3) fungerar och att dess vajer inte har fastnat.
• Att kniven (24) är vass och ordentligt fastsatt.
• Att alla delar är hela.
• Kontrollera oljenivån, fyll på vid behov.
• Kontrollera bränslenivån, fyll på vid behov.
• Att klipphöjden är anpassad till gräsets höjd.
• Att tändstiftshatten är fastsatt på tändstiftet.

i OBS! Se underhållskapitlet för oljepåfyllning och bränslepåfyllning.

7.3 Olika funktioner

Justering av klipphöjd

Klipphöjden kan justeras i 6 steg

a. Se till att motorn är avstängd.
b. Tryck justerspaken (12) ut ifrån gräsklipparen så att den frigörs.
c. Justera till önskad klipphöjd och släpp åter tillbaks justerspaken i låst läge.

Mulcherklippning

Mulcherfunktionen finfördelar och sprider ut gräset över gräsmattan som gödning.

För att utnyttja mulcherklippning ska sidoutkastet (11) vara stängt. Då kommer kniven (24) och klippdäckets undersida skapa en luftvirvel som gör att gräset klipps flera gånger av kniven och blir finfördelat.

För mulcherklippning ska:

• Sidoutkastet (11) vara stängt.
• Utkastpluggen (28) vara monterad.
• Uppsamlaren (13) vara borttagen och bakre luckan (16) stängd.

Sidoutkast (11)

För att använda sidoutkastet ska:

• Sidoutkastet vara öppet.
• Utkastpluggen (28) vara monterad.
• Uppsamlaren ska vara borttagen och luckan stängd.

Bakre utkast

För att använda det bakre utkastet ska:

• Sidoutkastet (11) vara stängt.
• Utkastpluggen (28) vara borttagen.
• Uppsamlaren (13) vara borttagen och bakre luckan (16) stängd.

Uppsamlare (13)

För att använda uppsamlaren ska:

• Sidoutkastet (11) vara stängt.
• Utkastpluggen (28) vara borttagen.
• Uppsamlaren (13) vara monterad.

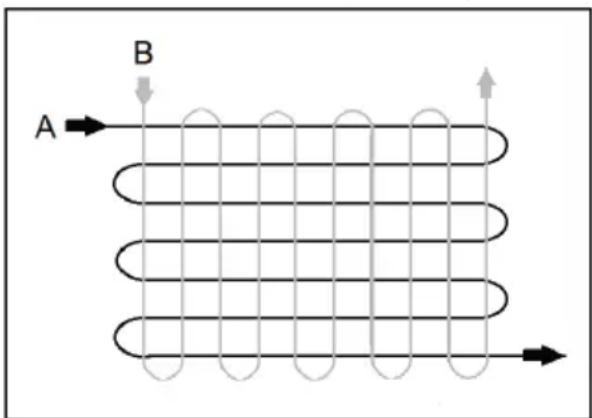

7.4 Klippning

FARA! RISK FÖR SKÄRSKADA.

• Använd inte gräsklipparen när marken sluttar mer än 15°, eftersom du kan ramla och tappa kontrollen över gräsklipparen.
• Klipp parallellt med sluttningen, gå inte upp- och nedför sluttningen eftersom gräsklipparen kan köra över dig om du ramlar.
• Dra aldrig gräsklipparen mot dig eftersom fötterna kan komma under gräsklipparen.
• Klipp aldrig gåendes baklänges eftersom det finns risk att du ramlar.
• Använd alltid skyddsglasögon, hörselskydd och kraftiga, halksäkra skor vid klippning av gräset.
• Luta aldrig gräsklipparen när motorn är igång.
• Släpp omedelbart motorbrytarbygeln (3) om du blir störd i arbetet, kör på något eller om gräsklipparen börjar vibrera mer än normalt.
• Om gräsklipparen vibrerar kraftigt, stäng av den omedelbart och åtgärda felet.

a. Placera gräsklipparen stadigt på ett plant underlag, utomhus.

b. Prima motorn om den är kall, genom att trycka på primerblåsan (21) 1-3 gånger.

TEMPERATUR TRYCKNINGAR

<0°C 2-3
0°C-10°C 1-2
10°C-20°C 0-1
>20°C 0

c. Ställ dig bakom gräsklipparen och tryck in motorbrytarbygeln (3) mot handtaget (2) med vänster hand.
d. Fatta starchandtag (14) med höger hand och dra med en jämn rörelse tills du känner motständ, ryck till, dra ej för hårt!
e. Släpp sakta tillbaka starchandtaget när motorn startat.
f. Påbörja klippningen genom att trycka in aktiveringsbygeln (1) mot handtaget så att gräsklipparen börjar röra sig framåt. Aktiveringsbygeln ska alltid hålla helt intryckt eller helt utsläppt annars risk för att drivremmen slits i förtid.
g. För bästa resultat klipp gräsmattan 2 gånger per vecka under växtsäsongen. Klipp inte mer än 50 mm gräs per tillfälle.
h. Öm gräset behöver klippas mer än 50 mm ska det ske i två steg. Först i högsta klippläget enligt mönster A, sedan på önskad klipphöjd enligt mönster B.

A B

7.6 Klippning i sluttningar och svårklippta ytor

Vid kanter, diken, ojämnheter, tjockt gräs och sluttningar måste du vara extra försiktig så att du inte mister kontrollen över gräsklipparen eller kör på sten och rötter.

• Klipp aldrig uppför och nerför en sluttning. Klipp i samma vertikalplan, längs med sluttningen och iakttag största försiktighet vid byte av klippriktning.
• Klipp aldrig brantare sluttningar än max 15°.
• Klipp smalare remsor om gräset är tjockt.
• Skaffa eventuellt andra redskap/maskiner för svårklippta ytor.

8. UNDERHÅLL OCH REPARATION

FARA!

Avlägsna alltid tändstiftshatten ifrån tändstiftet (7) före underhåll.

8.1 Underhållsschema

ÅTGÄRD	EFTER 5 DRIFTS-TIMMAR	VAR 25:E DRIFTSTIMME	1 GÅNG/ÅR ELLER EFTER 100 DRIFTSTIMMAR
Byt/slipa kniven		X
Rengör/byt luftfilter		X	X
Smörj hjulaxel och lager med smörjfett.		X
Kontrollera/byt tändstift			X
Byt motorolja*	X		X
Kontroll/byte drivrem			X

* På en ny gräsklippare skall motoroljan bytas ut efter 5 driftstimmar, därefter räcker det att byta oljan en gång per år.

Tömning av motorolja med en sugpump

a. Kör motorn tills den är varm och stäng sedan av den.
b. Lossa tändhatten ifrån tändstiftet (7).
c. Avlägsna oljestickan (6) och för ner sugpumpens sugslang i oljestickans hål.
d. Sug upp oljan med sugpumpen.

Tömning av olja utan sugpump

a. Kör motorn tills den är varm och stäng sedan av den.
b. Lossa tändhatten ifrån tändstiftet (7).
c. Avlägsna oljestickan (6).
d. Placera ett uppsamlingskärl under dräneringsskruven (9).
e. Luta gräsklipparen så att dräneringsskruven blir motorns lägsta punkt.
f. Lossa dräneringsskruven och låt olja rinna ner i uppsamlingskärlet.

7.7 After klipping

a. Låt motorn svalna.
b. Rengör gräsklipparen.
c. Kontrollera att gräsklipparen är hel.
d. Drag åt eventuellt lösa skruvar och muttrar.
e. Kontrollera att kniven (24) är oskadad.
f. Töm och rengör uppsamlaren (13), gammalt gräs kan mögla och förstöra uppsamlaren.
g. Töm bränsletanken om gräsklipparen skall förvaras i ett trångt utrymme eller om det finns risk för att bensinångorna kan nå öppen eld eller gnistor.

g. Ställ åter gräsklipparen plant och montera tillbaks dräneringsskruven.

a. Gräsklipparen ska vara placerad på ett plant underlag för att få korrekt mätresultat.
b. Avlägsna oljestickan (6).
c. Placera en tratt i oljestickans hål.
d. Fyll på korrekt mängd olja via oljestickans hål.
e. Torka av oljestickans mätområde och för ner den i hålet.
f. Ta åter upp oljestickan och läs av oljenivån.
g. Optimal oljenivå är vid H-markeringen. Motorn får aldrig startas om oljenivån understiger L-markeringen.

H L Max Min

Använd alltid handskar när kniven skall slipas eller bytas ut.

a. Lossa tändhatten ifrån tändstiftet (7).
b. Töm bränsletanken på bensin och motorn på olja.
c. Vänd gräsklipparen på sidan.
d. Använd en träbit för att låsa kniven (24) i läge, så att den ej kan snurra.
e. Skruva loss knivbulten (43) och avlägsna planbrickan (42).

f. Avlägsna kniven. Rengör och inspektera kniven, leta efter sprickor, bucklor och andra skador. Är kniven i dåligt skick, t. ex. sprucken, ska den kasseras och bytas ut.

g. Slipa kniven med en fil.

h. Kontrollera knivens balansering genom att placera en skruvmejsel i centrumhålet. Om kniven är jämnt slipad och därmed välbalanserad, ska den hänga parallellt med marken. Om kniven tippar mot ena sidan är den ojämnt slipad och därmed obalanse-rad. Justera balansen genom att slipa mer på den tyngsta sidan.

i. Rengör ifrån gräsrester så att anliggningsytorna på kniven och knivfästet (40) är rena.

j. Montera tillbaka den slipade kniven eller en ny kniv med den böjda kanten (41) riktad upp mot motorn. Om kniven monteras upp och ned kommer den inte att klippa ordentligt och kan dessutom vara en säkerhetsrisk

k. Skruva fast knivbladet med hjälp av planbrickan och knivbulten. Drag åt knivbulten med 40 Nm. Kontrollera att kniven är korrekt monterad.

I. Placera gräsklipparen på hjulen (19).

m. Montera tändhatten på tändstiftet.

n. Fyll på olja och bensin.

40 24 41 43 42

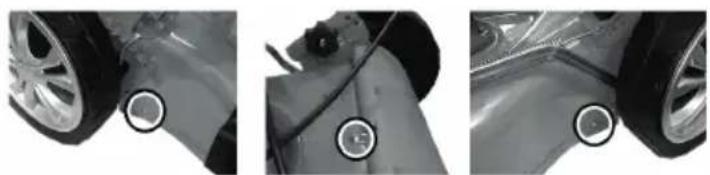

8.4 Kontroll/byte av tändstift

a. Avlägsna tändstiftshatten från tändstiftet (7).
b. Skruva av tändstiftet med hjälp av medföljande tändstiftsnyckel.
c. Kontrollera elektrodgapet, det skall vara 0,75 mm, justera vid behov och rengör elektroden med en mässingsborste eller byt ut tändstiftet.

d.

0,75 mm

e. Skruva i tändstiftet för hand så långt som möjligt och skruva sedan ett halvt varv med tändstiftsnyckeln.

a. Avlägsna tändhatten ifrån tändstiftet (7).
b. Vrid luftfilterkåpan (10) motsols och lyft den rakt ut.
c. Lyft av skumgummifiltret (31).
d. Tvätta skumgummifiltret med varmt tvålvatten, skölj noga och låt det torka ordentligt.

e. Rengör insuget (30) ifrån gräsrester.

f. Droppa en droppe ren motorolja på det och krama ut överflödig motorolja. Om filtret är mycket smutsigt bör det bytas ut.

a. Avlägsna tändstiftshatten från tändstiftet (7).
b. Töm bränsletanken på bensin och motorn på olja.
c. skruva loss drivremkåpans tre skruvar.

d. Lägg gräsklippare på sidan.
e. Lossa försiktigt drivremskåpan (23).
f. Avlägsna växelns fjäder (27) med hjälp av en kraftig tång.
g. Lossa drivremmen (26) ifrån växelns (28) remskiva.
h. Trä drivremmen över kniven (24).

i. Montera den nya drivremmen över växelns remskiva och motoraxelns övre remspår (X).
j. Montera tillbaks fjädern, kontrollera att den hakat fast ordentligt.
k. Montera remkåpan.
I. Ställ åter gräsklipparen på hjulen.
m. Montera tillbaks tändstifthatten.

8.7 Byte av magnapull

Magnapullen är den kompletta startmekanismen, vid brott på startsnöret ska hela magnapullen bytas.

a. Avlägsna tändstiftshatten från tändstiftet (7).

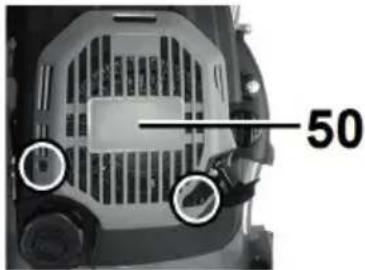

b. Lossa skyddskåpans (50) två skruvar och lyft bort skyddskåpan.

50

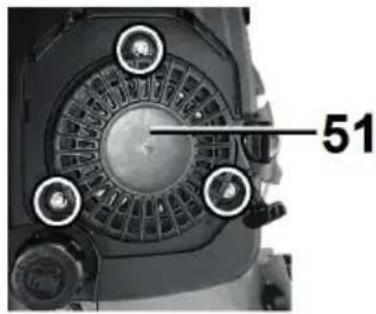

c. Skruva av de tre muttrarna som håller magnapullen (51) och lyft magnapullen rakt upp.

d. Montera den nya magnapullen.
e. Montera tillbaks skyddskåpan.
f. Montera tillbaks tändstiftshatten.

8.8 Felsökning

FARA

Avlägsna alltid tändstiftshatten ifrån tändstiften före reparation.

PROBLEM ORSAK ÅTGÄRD

Motorn stannar vid klippning.	A. Gräset är för högt.B. Gräset är för tjockt och kraftigt.C. För hög klipphastighet.D. Gräset är blött	A. Minska klipphöjden.B. Minska klippbredden genom att klippa smalare remsa.C. Gå saktare så att gräsklipparen hinner klippa gräset.D. Vänta tills gräset torkat.
Motorn startar inte - ingen tendens till att tända.	A. Bensinen är slut eller för gammal.B. Motorn är kall.C. Gräsklipparen står på för högt gräs.D. Motorbrytarbygeln är ej intryckt.E. Tändstiftet är defekt.F. Motorn är flödad, för mycket bensin i motorns cylinder.	A. Fyll på ny bensin.B. Tryck ett par gånger på primerblåsan.C. Höj klipphöjden.D. Tryck in den.E. Rengör, justera eller byt tändstift.F. Skruva av tändstiftet, kontrollera om det är blött, dra några gånger i startsnöret.
Motorn stannar inte. A.	Motorbrytarbygeln har fastnat.B. Vajern till motorbrytarbygeln är defekt.	A. Dra ut motorbrytarbygeln helt.B. Kontrollera, byt.
Motorns effekt är låg. A.	För högt gräs.B. Gräs har fastnat i underredet eller kylflänsarna.	A. Justera klipphöjden och klipp en smalare remsa.B. Stäng av och rengör.
Gräsklipparen vibrerar.	A. Obalanserad eller trasig kniv.B. Lösa muttrar och skruvar.C. Annan orsak.	A. Inspektera och åtgärda kniven.B. Drag åt dem.C. Lämna in gräsklipparen till en auktoriserad verkstad.
Gräset klipps ojämnt A.	Gräset är blött.B. Klipphastigheten är för hög.C. Klipphöjden är för lågD. Utsliten eller felmonterad kniv.	A. Avvakta tills gräset torkat.B. Gå långsammare.C. Öka klipphöjden.D. Slipa eller byt kniven.
Drivningen fungerar inte.	A. Vajern för drivningen är sönder eller lossnat från fästet.B. Fjädern som spänner drivremmen har lossnat.	A. Byt till en ny eller montera tillbaks.B. Montera en ny fjäder.

9. TRANSPORT & FÖRVARING

9.1 Transport och korttidsförvaring

a. Kontrollera att åtgärderna efter klippning utförts.
b. Förvara gräsklipparen i ett rent och torrt utrymme, på tryggt avständ från anordningar som kan avge gnistor.
c. Vid transport ska gräsklipparen spännas fast så att den inte kan röra sig.

9.2 Säsongsförvaring

a. Kontrollera att åtgärderna efter klippning utförts.
b. Dränera bensintanken och kör motorn tills all bensin är förbrukad.
c. Lossa tändstiftet (7) och häll i en matsked motorolja SAE 30 i hålet där tändstiftet satt. Dra i starchandtaget (14) ett par gånger och skruva tillbaka tändstiftet.
d. Förvara gräsklipparen i ett rent och torrt utrymme, på tryggt avständ från anordningar som kan avge gnistor.

10. AVFALLSHANTERING

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

OVERSETTING AV ORIGINAL BRUKSANVISNING

GRESSKLIPPER LM 1922

INNHOLDSFORTEGNELSE

1. INTRODUKTION
2. ANVÄNDNINGSOMRÅDE
3. SÄKERHET
4. TEKNISKA DATA
5. ÖVERSIKTSBILD
6. UPPACKNING/MONTERING
7. DRIFT
8. UNDERHÅLL OCH REPARATION
9. TRANSPORT & FÖRVARING
   10.AVFALLSHANTERING

1. INTRODUKSJON

3.7 Händtering av drivstoff

d. Sug opp oljen med sugepumpen.

Bruk hansker när du skal slipe eller bytte knivbladet.

Brug altid handsker, när kniven skal slibes eller skiftes ud.

g. Slib kniven med en fil.
