BRUKSANVISNING P 330 Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehället innan produkten används för första gången! Spara bruksanvisningen i anslutning till mskinen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

Dessa instruktioner har skrivits för att göra det enklare för operatören att använda maskinen på ett säkert sätt.

• Läs igenom hela manualen före användning, var särskilt uppmärksam på säkerhetsinformationen.
• Instruktionerna är avsedda för personer med en grundläggande teknisk kunskap angående användning av liknande maskiner. Oerfarna personer rekommenderas att söka kompetens genom att gå en kurs eller konsultera erfarna användare innan de använder maskinen.
• Med "kvalifi cerad reparatör" avses en person som har den utbildning och kunskap som krävs för att utföra en reparation på ett säkert och korrekt sätt.
• Spara alltid denna manual i närheten av maskinen så att operatören har den lättåtkomlig.
• Maskinen får inte säljas eller länas ut om inte denna manual följer med.
• Tillverkaren har inget ansvar för skador som uppstår på grund av ouppmärksamhet på säkerhetsinformation som står i denna manual.

Informationen i denna manual betecknas som:

VARNING! Risk för allvarlig person- eller maskinskada.

OBS! Tilläggsinformation, risk för mindre maskinskada.

• Då nummer (1, 2, 3...) används i texten hänvisas till angiven del i översiktsbild eller närliggande bild.
• Då numrering sker i stycken markerade med a. b. c. och så vidare, skall instruktionerna utföras i samma ordning.
• Då numrering sker genom punkter (•) kan åtgärderna utföras i vilken ordning som helst.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

2. TEKNISKA DATA

Art.nr.: 17-580

Max Arbetsbredd: 330 mm

Max Arbetshöjd: 152 mm

Max Hyveldjup:

vid arbetsbredd ≤ 152 mm:....2,8 mm

vid arbetsbredd 152 – 330 mm: .....0,8 mm

Hyvelstål:.... 2 st vändbara 333x12x1,5 mm

Matningshastighet: 7 m/min

Varvtal, kutter: 8500 r/min

Planbord: 330 x 235 mm

In- och utmatningsbord: 340 x 190 mm

Uppmätt ljudtryck: .....97,76 dB(A)

Osäkerhet KPA:....3 dB(A)

Garanterad ljudtryck: 101 dB(A)

Ljudeffekt LWA (ISO 11201)

Uppmätt Ijudeffekt:....110,76 dB(A)

Osäkerhet KWA: 3 dB(A)

Garanterad Ijudeffekt: 114 dB(A)

Vikt: 32 kg

De angivna ljudvärdena är emissionsvärden och anger inte säkra arbetsmiljövärden. Även om det fi nns ett samband mellan emissions- och bullernivåer, är förhållandet inte pålitligt som en indikator på om ytterligare säkerhetsåtgärder är nödvändiga eller inte. Faktorer som är specifi ka för en arbetsplats kan påverka bullernivån, såsom längden på aktiviteten, egenskaper arbetslokalen, andra ljudkällor osv, till exempel antalet maskiner och andra närliggande aktiviteter. Denna information bör ändå ge en bättre uppskattning av möjliga faror och risker.

3. ANVÄNDNINGSOMRÅDE

17-580 Planhyvel P 330 är en portabel maskin avsedd för att användas av en operatör. Den är konstruerad för planhyvling av massivt trä enligt instruktionerna i denna manual. Det är förbjudet att bygga om maskinen eller använda den till andra arbeten, exempelvis hyvla andra material såsom trälaminat, spånskivor, plast, metall med mera. Maskinen är inte avsedd för yrkesmässigt bruk.

4. SÄKERHETSFÖRESKRIFTER

En planhyvel är en farlig maskin och kan med en oförsiktig operatör orsaka allvarliga personskador. Läs noga igenom nedanstående säkerhetsföreskrifter för att minska risken för person- eller maskinskada. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.

4.2 Personlig säkerhet

• En operatör skall läsa igenom hela manualen innan han/hon använder planhyveln för första gången.

• Planhyveln får enbart startas och användas av operatörer som är förtrogen i arbete med planhyvel och är medveten om dess risker.

• Barn under 18 år får enbart använda maskinen i utbildningssyfte och under övervakning av en kunnig instruktör.

• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd skyddsutrustning såsom hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.
• Vissa typer av trädamm, exempelvis ek, ask och bok, kan orsaka cancer vid inandning, använd spånsug/dammsugare.

4.3 Elsäkerhet

• Exponera inte planhyveln för regn eller fukt.
• Kontrollera alltid innan start att eventuell förlängningskabel är hel och jordad för att minska risken för elstöt.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Maskinen får enbart anslutas till ett jordat eluttag 1-fas 230V AC.
• Eventuell förlängningskabel får inte vara virad på en rulle. Dra ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus får endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.

4.4 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera innan varje arbetspass att backslagsskyddet fungerar. Då segmenten trycks bak och uppåt, skall de falla tillbaka ned i ursprungsläget utan hjälp på grund av sin egenvikt.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och är korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att strömbrytaren och dess nödstopp fungerar, så att maskinen alltid kan stängas av. Använd aldrig maskinen med en trasig strömbrytare.
• Använd aldrig en defekt maskin. Lämna in den till en kvalifi cerad serviceverkstad för reparation.
• Använd endast av tillverkaren rekommenderade skärverktyg, tillbehör och reservdelar annars föreligger risk för allvarlig person skada eller dödsfall.
• Använd endast maskinen för avsett användningsområde.
• Överskrid inte maskinens kapacitet. Låt inte planhyveln utföra arbeten där det krävs en större planhyvel. Hyvla inte fortare än vad maskinen matar.
• Förhindra oavsiktligt start genom att avlägsna stickkontakten från eluttaget före service och reparation eller då maskinen inte används.
• Avlägsna alltid verktyg, hyvelspån och andra lösa delar från maskinen före start.
• Rengör maskinen efter användning och serva den regelbundet.

• Förvara maskinen på en torr och skyddad plats, inlåst och oåtkomlig för barn och andra obehöriga.

• Använd en spånsug eller dammsugare med en lufthastighet på minst 20 m/s och kontrollera att dess anslutningar är korrekt monterade så att hyvelspånet avlägsnas från maskinen. Starta spånsugen/dammsugaren innan arbetet påbörjas.

• Håll reglage och rattar rena från olja och fett.
• Enbart en kvalifi cerad reparatör får laga maskinen, felaktig reparation kan leda till allvarlig personskada eller dödsfall.

4.5 Särskilda säkerhetsbestämmelser för arbete med en planhyvel

• Använd aldrig maskinen om den inte är korrekt och fullständigt monterad och installerad i enlighet med instruktionerna. Felaktig montering eller installation kan orsaka allvarlig personskada.
• Planhyveln skall vara väl förankrad i arbetsbordet, annars fi nns det risk för att maskinen välter.
• Rengör aldrig planhyveln eller dess spänstos från hyvelspån då motorn är igång, avlägsna alltid stickkontakten från eluttaget innan rengöring påbörjas. Detta för att undvika att fi ngrar eller en hand kapas av kuttern som roterar med ett mycket högt varvtal.
• Kontrollera alltid arbetsstycket att där inte fi nns några främmande föremål, exempelvis spik, skruv, kablar, snören eller dylikt, avlägsna dem i så fall innan arbetet påbörjas.
• Innan maskinen ansluts till eluttaget, kontrollera att hyvelstålen är monterade på korrekt sätt och att alla skruv, bult och muttrar är åtdragna.
• Stäng alltid av motorn, avvakta till dess kuttern stannat helt och avlägsna stickkontakten från eluttaget innan eventuell justering, rengöring eller reparation påbörjas.
• Efter arbete är kuttern och hyvelstålen mycket varma, vidrör dem inte förrän de svalnat.
• Vid byte av skär eller av hyvelstål, använd skyddshandskar, hyvelstålen är mycket vassa och kan orsaka allvarlig skärskada.
• Vid byte av hyvelstål, byt alltid ut båda hyvelstålen.
• Vid byte av skär, vänd alltid båda hyvelstålen.
• Använd enbart vassa hyvelstål. Slöa hyvelstål ökar risken för backslag.
• Stå aldrig eller låt någon annan person stå rakt framför eller bakom arbetsstycket vid hyvling, risk för allvarlig personskada.
• Håll säkert avständ till kuttern och in- och utmatningsmatningsvalsen. Risk för indragning och allvarlig personskada.
• Innan arbetet påbörjas, låt motorn gå en stund och kontrollera att det inte förekommer onormalt mycket vibrationer, detta indikerar på felaktig installation eller dåligt monterade hyvelstål.
• Innan arbetet påbörjas, avvakta till dess motorn nätt full hastighet.
• Hyvla aldrig djupare än 2,8 mm.
• Hyvla aldrig arbetsstycken som är kortare än 360 mm, smalare än 19mm eller tunnare än 13 mm.
• Hyvla aldrig arbetsstycken som är bredare än 330 mm eller högre än 150 mm.
• Dra eller skjut aldrig tillbaka arbetsstycket mot inmatningsbordet.
• Använd lämplig påskjutare vid hyvling av korta arbetsstycken.

• Lämna aldrig en maskin obevakad då motorn är igång.
  • Hyvla aldrig kvistar eller grenar.

• Använd aldrig planhyveln utan korrekt monterade och justerade skydd.

• Hyvla aldrig mer än ett arbetsstycke åt gången. Risk för backslag
• Var noga med att inte arbetsstycket fastnar i maskinen, risk för backslag. Arbetsstycket kan fastna om det inte har tillräckligt med stöd, för stor avverkning, felaktig dimension, dåligt underhåll med mera.
• Vid arbete skall alltid arbetsstycket ha stöd så att operatören har full kontroll. Använd exempelvis rullstöd och dylikt på både inmatnings- och utmatningssidan. Lyft aldrig upp arbetsstycket med händerna, risk för backslag.
• Kontrollera regelbundet att matningen fungerar effektivt, annars fi nns det risk för backslag.
• Omonterade hyvelstål skall förvaras i dess förpackning oåtkomligt för barn och obehöriga.
• Använd inte planhyveln om det inte fi nns tillräckligt med plats på fram- och baksidan för att hantera arbetsstycket på ett säkert sätt.

4.6 Symboler på maskinen

Följande varningssymboler fi nns på maskinen:

Varning! Läs manualen noga innan användning. En planhyvel kan vid felaktig användning orsaka allvarlig personskada, så var noga med att följa säkerhetsföreskrifterna.

Risk för kringfl ygande föremål, använd skyddsglasögon.

Ljudnivån överstiger 80 dB(A), använd hörselskydd.

Varning! Avlägsna stickkontakten från eluttaget innan arbete med byte av hyvelstål, justering, rengöring eller reparation påbörjas, samt då maskinen lämnas obevakad.

4.7 Skyddsanordningar

Strömbrytare med nödstopp (1)

Strömbrytaren är utrustad med nollspänningsskydd, vid strömavbrott måste motorn startas om.

Start Öppna luckan genom att föra den röda knappen uppåt, tryck därefter in den gröna tryckknappen märkt "I".

Stopp Tryck in den röda tryckknappen märkt "O" eller tryck in nödstoppsluckan.

Nödstopp Tryck in nödstoppsluckan.

WARNING!

• Efter start skall luckan fällas ned som på bilden till höger visar. Vid behov av snabbt stopp så är det lättare och det går snabbare att trycka in luckan.
• Använd aldrig planhyveln om strömbrytaren eller nödstoppsluckan är trasiga.

Överbelastningsskydd (2)

Överbelastningsskyddet är av överströmstyp och skyddar motorn från allvarlig maskinskada vid överbelastning. Då överbelastningsskyddet löst ut, minska hyveldjupet, kontrollera hyvelstålens skärpa och låt motorn svalna, tryck därefter in överbelastningsskyddet (2). Då dessa åtgärder är utförda kan motorn startas med strömbrytaren (1).

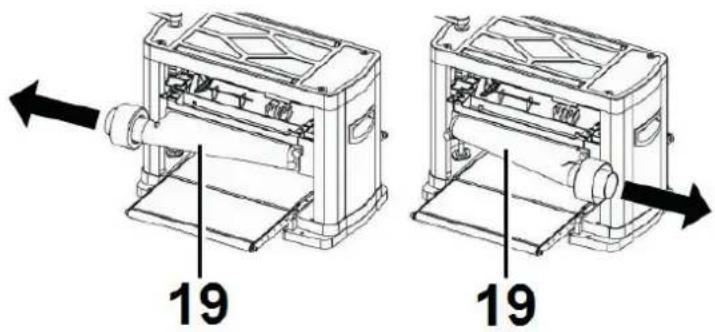

Spånstos (19)

Minskar risken för att en hand kommer åt den roterande kuttern dessutom förhindrar den hyvelspånen från att fl yga iväg från maskinen.

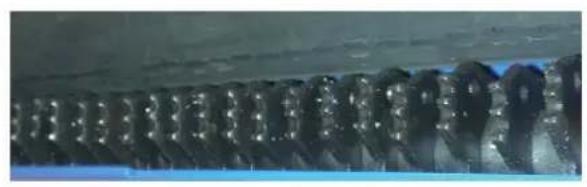

Backslagsskydd (9)

Skyddet minskar risken för backslag (kickback). Det inträffar då kuttern greppar tag i arbetsstycket och slungar det med stor kraft bakåt. Därför får ingen person stå i linje med arbetsstycket. Kontrollera innan varje arbetspass att backslagskyddet fungerar genom att trycka bak/upp segmenten. Alla segmenten skall då falla tillbaka ned i ursprungsläget på grund av sin egenvikt.

1. Strömbrytare/nödstopp
2. Överbelastningsskydd

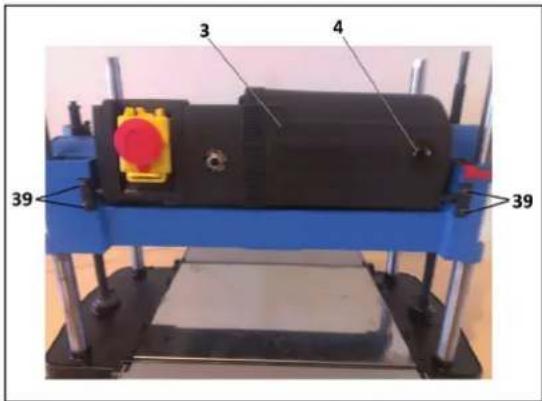

3. Motor
4. Kolborst
5. Vevhandtag, planbord
6. Bärhandtag
7. Visare, arbetshöjd
8. Installationshål
9. Backslagsskydd
10. Rulle för inmatningsbord
11. Inmatningsbord
12. Planbord
13. Övre lucka
14. Rullar, återmatning

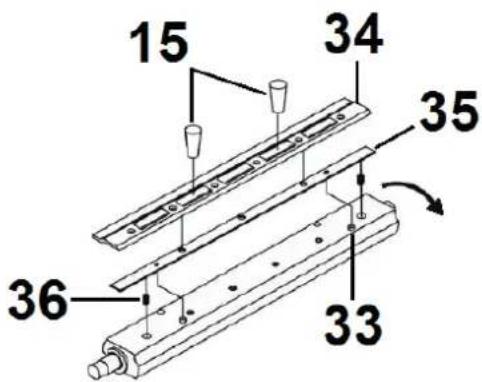

15. Magneter (hjälpmedel vid byte av hyvelstål)
16. Anslutning spånsug/dammsugare
17. Utmatningsbord
18. Rulle för utmatningsbord
19. Vändbar spänstos
20. Insexnyckel

6. INSTALLATION/MONTERING

Kontrollera att maskinen inte skadats under transporten och att alla delar följer med:

• 1 st planhyvel
• 1 st spånstos + 2 st tumskruvar
• 1 st vevhandtag
• 1 st planbricka
• 1 st insexskruv
• 2 st magneter
• 1 st slangadapter

6.1 Montering

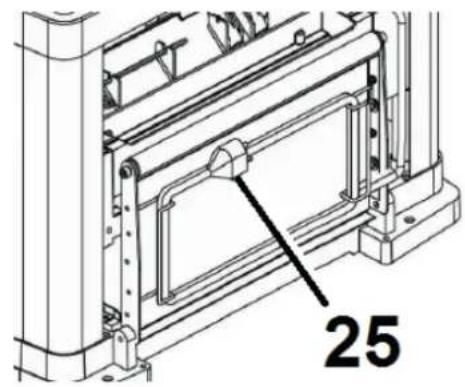

a. Lossna elkabeln (25) ifrån dess upphängningsbyglar.

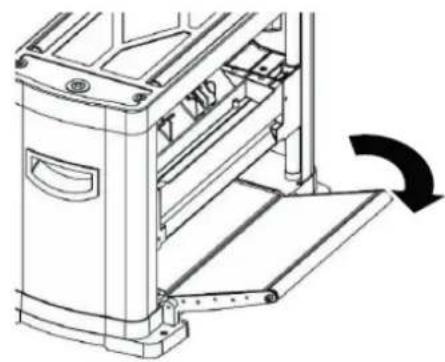

b. Fäll ner inmatnings- och utmatningsborden (11 & 17).

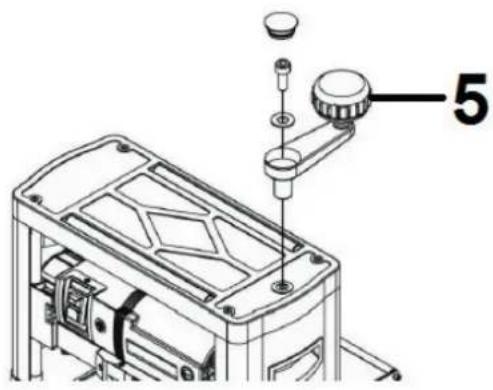

c. Lyft upp pluggen på vevhandtaget (5) och skruva fast det med insexskruven och brickan.

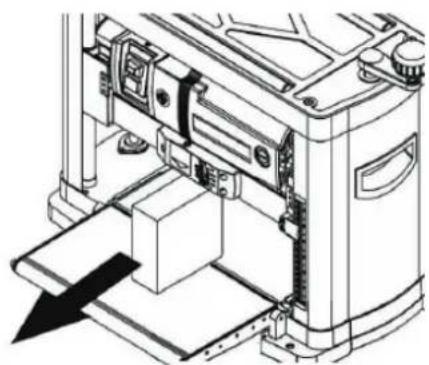

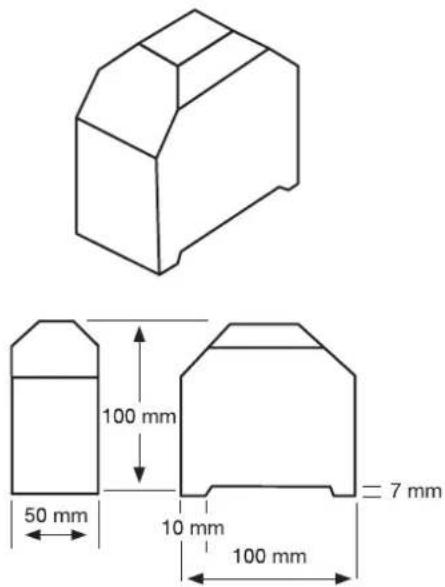

d. Höj hyvelenheten med vevhandtaget (5) och avlägsna

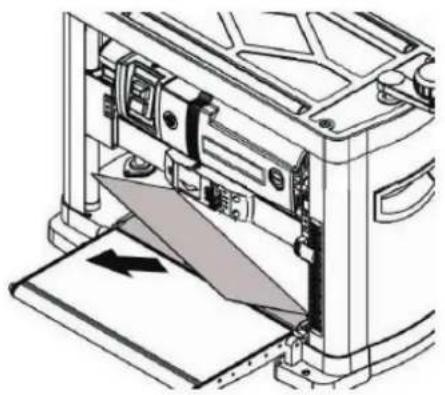

e. Avlägsna skyddsfi Imen från planbordet (12).

f. Om dammsugare eller spånsug ska användas ska den vändbara spånstosen (19) monteras.

g. Placera magneterna (15) och insexnyckeln (20) i dess förvaringsfack.

6.2 Installation

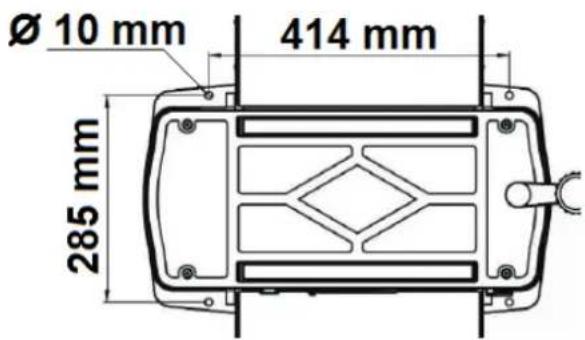

Planhyveln får enbart användas då den är ordentligt fastskruvad i en arbetsbänk med lämpliga 6-kantsskruvar i de fyra installationshålen (8). Använd låsbrickor så att inte muttrarna lossnar.

OBS!

• Det skall fi nnas tillräckligt utrymme för hela arbetsstycket både framför och bakom hyveln. Det får således inte fi nnas hinder vid in- eller utmatning.
• Det skall fi nnas plats för operatören och eventuella åskådare så att de inte står i linje med arbetsstycket.
• Arbetsbordet skall med god marginal bära upp hyvelns vikt.
• Arbetsbordet och planhyveln skall stå jämnt och stadigt utan att svaja.
• Planhyveln skall stå helt plant på en jämn yta.

7. ANVÄNDNING

7.1 Justering av hyveldjup

Hyveldjupet justeras genom att höja eller sänka hyvelenheten, det görs genom att snurra vevhandtaget (5) medurs för att sänka hyvelenheten (öka hyveldjupet) och moturs för höja hyvelenheten (minska hyveldjupet). Ett varv motsvarar 2 mm. Avständet mellan planbord och hyvelstålen visas på skalan (7).

Rekommenderat hyveldjup:

ARBETSBREDD MJUKT TRÄ HÄRT TRÄ
≤ 330 mm 0,8 mm 0,6 mm
≤ 130 mm 2,8 mm 2,5 mm

Arbetsstycken som skall hyvlas djupare än 0,8 mm skall matas in mitt på planbordet, i öppningen på frontpanelen.

OBS! Det blir bäst ytfi nish vid mindre hyveldjup.

7.2 Rullstöd

Vid hyvling av långa arbetsstycken skall rullstöd, i nivå med rullarna (10 & 18) på in- och utmatningsbordet, placeras ut på båda sidor om maskinen. Detta för att förhindra att arbets-stycket tippar över, varvid det blir ett jack i änden på arbets-stycket.

7.3 Förberedelse inför start

a. Kontrollera att planhyveln är väl förankrad i arbetsbordet och att bordet står stadigt.
b. Kontrollera att hyvelstålen är hela och vassa samt korrekt monterade.

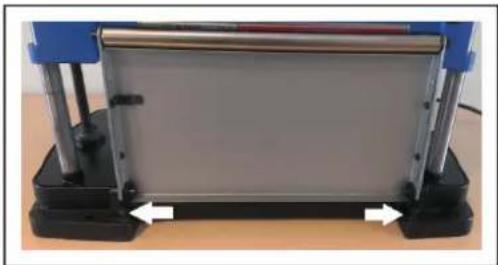

c. Kontrollera att rullarna (10 &18) är 0,2 - 0,4 mm över plan-bordet (12).
d. Kontrollera att alla skyddsanordningar är på plats och att de inte är defekta.
e. Vid arbete med långa arbetsstycken, placera ut rullstöden och justera dem i nivå med rullarna (10 & 18).
f. Om dammsugare eller spånsug används ska den vändbara spånstosen (11) monteras. Om ingen dammsugare eller spånsug används ska den inte monteras.
g. Kontrollera att det inte fi nns några främmande föremål på de arbetsstycken som skall hyvlas.

7.4 Planhyvling

a. Justera hyveldjupet med vevhandtaget (5) för den första hyvlingen, så att det blir 0,5 mm.
b. Anslut stickkontakten i eluttaget.
c. Starta spånsugen/dammsugaren.
d. Starta motorn med strömbrytaren (1) och avvakta tills den uppnått full hastighet.
e. Mata in arbetsstycket över inmatningsbordet (11) och vidare in i maskinen. Släpp arbetsstycket då maskinen börjar hyvla och låt arbetsstycket matas automatiskt in i maskinen.
f. Lägg arbetstycket ovanför återmatningsrullarna (14) och för tillbaka arbetsstycket till inmatningssidan.
g. Kontrollera ytan på arbetsstycket om den är jämn, om inte, sänk hyvelenheten och hyvla samma sida på arbetsstycket ytterligare några gånger tills den är helt jämn.
h. Då ytan är jämn, vänd arbetsstycket och hyvla den motsatta sidan tills arbetsstycket har uppnått önskad tjocklek.

OBS! Ytfi nishen påverkas av olika parametrar, exempelvis:

• Hyveldjup.
• Hyvelstålens skärpa.
• Träslag, olika träslag är olika hårda.
• Träets fuktighet.
• Arbetsstycket, om det är böjt eller skevt.

7.5 Efter avslutat arbete

a. Avlägsna stickkontakten från eluttaget.
b. Rengör maskinen från hyvelspån och damm med en dammsugare, mjuk trasa och/eller mjuk borste. Undvik föremål som kan repa borden.
c. Rengör borden (11, 12 & 17) från eventuell kåda.
d. Fäll upp in- och utmatningsborden (11 & 17).

8. TRANSPORT & FÖRVARING

8.1 Transport

• Kontrollera att maskinen är hel och väl rengjord.
• Fäll upp in- och utmatningsborden.
• Placera den i dess förpackning eller annat passande och skyddande emballage.
• Undvik lyft vid kortare transporter, använd en magasinkärra.
• I fordon skall planhyveln vara väl fastspänd.

8.2 Förvaring

• Kontrollera att stickkontakten inte är ansluten till eluttaget.
• Kontrollera att maskinen är hel och väl rengjord.
• Kontrollera att hyvelstålen är vassa och hela.
• Kontrollera att alla skyddsanordningar är på plats och att de inte är defekta.
• Smörj maskinen och underhåll dess bord enligt instruktionerna i denna manual.
• Fäll upp in- och utmatningsborden.
• Förvara maskinen om möjligt i dess förpackning, annars under ett skyddande överdrag.
• Förvara maskinen i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga.
• Förvara alltid maskinen i en miljö med temperaturer mellan 0 °C och +40 °C.
• Förvara inte maskinen i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka ohjälplig skada på din maskin.

9. REPARATION OCH UNDERHÅLL

WARNING!

• Vid all reparation och underhåll skall stickkontakten vara avlägsnad från ellutaget.
• Vid byte av hyvelstål eller arbete i närheten av hyvelstålen, skall skyddshandskar användas.

9.1 Underhållsschema

För att maskinen skall fungera felfritt är det viktigt att rengöring och underhåll utförs regelbundet. Hur ofta det skall utföras, beror på hur mycket maskinen används och hur dammigt arbetet är.

ÅTGÄRD:	INNAN ANVÄND- NING:	EFTER ANVÄND- NING:	REGELBUNDET ELLER VID BEHOV:
Kontroll av hyvelstål: X
Kontroll av skydds- anordningar:	X
Kontroll av in- och utmatningsbord:	X
Rengöring av bord och matarvalsar:		X
Ytbehandling av bord: X
Rengöring av höjdin- ställnings-, drivnings- och matningsenhe- terna:			X
Kontroll av drivrem: X
Kontroll av kolborst:			X

9.2 Demontering av övre lucka (13)

a. Lyft upp pluggen på vevhandtaget (5), lossa skruven och lyft upp vevhandtaget.
b. Avlägsna de två rullarna (14).
c. Lossa de 4 skruven i hörnen ovanpå luckan (13).
d. Greppa tag i de två handtagen (6) och lyft försiktigt upp sidorna med luckan. Tänk på att luckan sitter löst ovanpå sidorna.

För att montera tillbaka luckan:

a. Lyft tillbaka sidorna och luckan. Var noga med att sidorna hamnar i spåren på chassit och att luckan sitter korrekt ovanpå.
b. Skruva tillbaka de 4 skruven i hörnen ovanpå luckan.
c. Montera tillbaka vevhandtaget och dess plugg.
d. Lägg tillbaka rullarna.

WARNING!

Stickkontakten får aldrig vara ansluten till ett eluttag då något av spånstos, sidorna eller övre luckan saknas eller är felaktigt monterade.

9.3 Rengöring och ytbehandling av bord och matarvalsar

• Avlägsna hyvelspan från borden med en mjuk borste och/eller dammsugare. Eventuella rester av kåda avlägsnas med ett icke antändligt lösningsmedel.
• Använd regelbundet tefl onspray eller golvvaxpasta på borden, så att de har låg friktion, detta underlättar matningen av arbetsstycket, följ tillverkarens anvisningar vid applicering.
• Matarvalsarna sitter på vardera sidan av kuttern. Rengör

dem med en tvättsvamp fuktad med tvållösning. Använd inte andra kemikalier som kan skada gummibeläggningen.

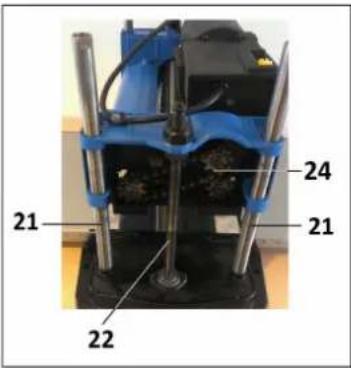

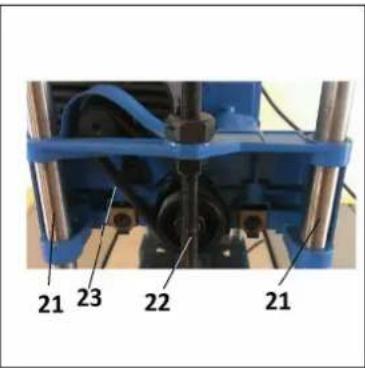

9.4 Regelbunden rengöring och smörjning

a. Avlägsna den övre luckan (13) och de två sidorna.
b. Blås rent utrymmet runt kedjorna, drivremmen (23), de fyra gejdrarna (21) och de två skruvpelarna (22) med tryckluft.
c. Kontrollera drivremmen så att den inte är skadad.
d. Smörj de fyra kuggdrevens (24) tänder med litiumfett.
e. Smörj de fyra gejdrarna (21) med litiumfett.
f. Smörj de två skruvpelarna genom att pensla på ett tunt lager maskinolja.

OBS! Smörj enbart skruvpelarna med olja. Maskinolja är kletigt och ansamlar damm och hyvelspån, vilket ökar slitaget på maskinen och kan orsaka driftsstörning. Torka av överdoserad olja med en torr trasa.

9.5 Justering av in- och utmatningsbord

Då in- och utmatningsborden (11 & 17) är nedfällda, skall rullarna (10 & 18) på vardera sidan vara 0,2 – 0,4 mm högre än planbordet (12). Använd en rätlinjal eller ett vattenpass vid kontroll. Vid eventuell justering, skruva på de markerade justerskruvarna på vardera sidan av maskinen.

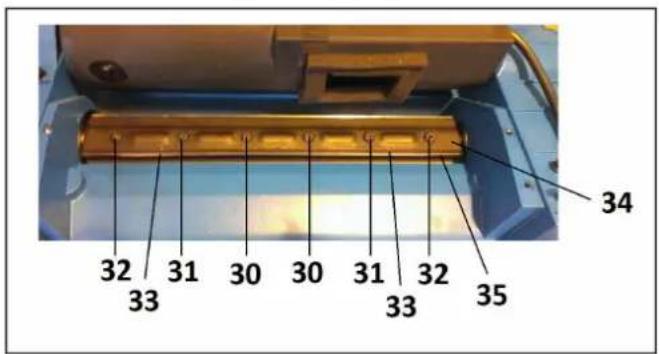

9.6 Kontroll och byte skär/hyvelstål

WARNING! Använd skyddshandskar!

a. Avlägsna den övre luckan (13) och de två sidorna.

b. Demontera spänstosen (19).

c. Snurra på drivremmen så att ett hyvelstål (35) kommer upp. Inspektera det så att det är vasst, helt och inte har något jack. Snurra därefter på drivremmen och inspektera det andra hyvelstålet.

d. Vid eventuellt byte av hyvelstål eller skär, skruva loss de fyra mittersta skruvarna (30 & 31). Lossa därefter de två yttre skruvarna (32) helt, tryck ned hyvelstålshållaren (34) på mitten och dra försiktigt upp de två skruvarna (32). Lyft försiktigt på hållaren (34), var noga med att de två fjädrar (36) som sitter under de två yttre skruvhålen inte försvinner. Lyft därefter försiktigt upp de två fjädrarna.

e. Lyft upp hyvelstålet (35) med hjälp av magneterna (15) och rengör hyvelstålsfästet, hållaren (34) samt hyvelstålet (35).

f. Vänd eller byt hyvelstål, var noga med att den fasade kanten är uppåt, samt att styrstiften (33) hamnar i avsedda hål. Placera de två fjädrarna i deras fäste i de två yttre skruvhålen. Placera hyvelstålshållaren så att de två små hålen vid kanten hamnar ovanpå styrstiften (33). Sänk försiktigt ned hållaren, placera en skruv i vardera de två yttre hål och igenom fjädrarna. Tryck ned hållaren och skruva fast de fyra mittersta skruvarna (30 & 31) så långt att de precis vidrör hållaren, de får inte dras åt ännu. Skruva ned de två yttre skruvarna lika långt. Drag åt de två mittersta skruvarna (30), därefter nästa skruvpar (31) och slutligen de två yttersta skruvarna (32). Snurra på drivremmen och utför samma åtgård på det andra hyvelstålet.

g. Montera tillbaka spänstosen, sidorna och den övre luckan.

OBS! Byt alltid båda hyvelstålen eller skären på båda hyvelstålen samtidigt.

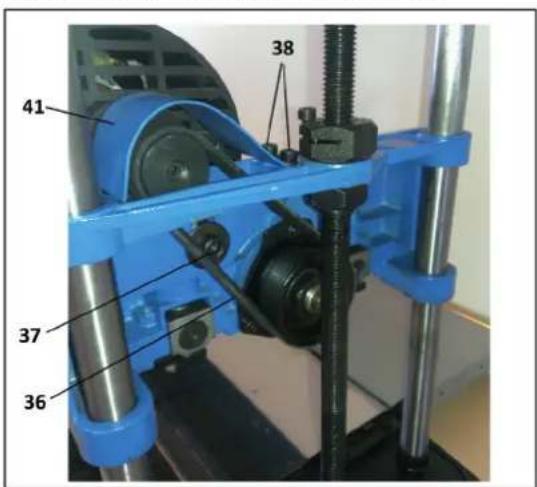

9.7 Kontroll och byte av drivrem

a. Avlägsna den övre luckan (13) och de två sidorna.

b. Montera av spånstosen (19).

c. Lossa de båda insexskruvarna (38) och avlägsna skyddet (41).

d. Lossa insexskruven (37) och avlägsna den och dess bricka.

e. Lossa de fyra skruvarna (39) och avlägsna de två plåtblecken.

f. Lyft försiktigt ut motorn (3) och avlägsna drivremmen (36).

g. Lyft upp distansbrickan som fanns på insidan mellan motorn och chassit vid insexskruven (37).

h. Montera ny drivrem och för in motorn så att stången hamnar i dess fästen.

OBS! Stången går att skjuta åt sidan om den rört sig.

i. Fäst de två plåtlecken löst med de fyra skruvarna (39).

OBS! Drag inte åt skruvarna.

j. För motorn åt vänster, för på brickan på insexskruven (37), placera därefter distansbrickan vid skruvhålet och fäst därefter insexskruven. Lyft försiktigt motorn på baksidan och drag åt insexskruven (37).

k. Kontrollera att drivremmen sitter mitt på de båda remski-vorna och att det går att trycka in drivremmen cirka 1 cm mitten mellan de båda remskivorna.

OBS! Om drivremmen är för hårt spänd, slits lagren ut i förtid.

I. Drag åt de fyra skruvarna (39) och fäst skyddet (41) med de två insexskruvarna (37).

m. Montera tillbaka spånstosen, den övre luckan (13) och de båda sidorna.

9.8 Kontroll och byte av kolborst

a. Avlägsna den övre luckan (13) och de två sidorna.

b. Demontera spånstosen (19).

c. Skruva loss plastpluggen (4) på framsidan av motorn med hjälp av en spårskruvmejsel. Avlägsna försiktigt kolborsten.

d. Skruva därefter loss den andra plastplastpluggen på bak- sidan av motorn och avlägsna kolborsten.

e. Inspektera de båda kolborsten och byt båda kolborsten om de är kortare än 6 mm eller skadade. Om de inte byts ut, rengör dem.

OBS! Vid byte skall alltid båda kolborsten bytas ut.

f. Montera tillbaka de båda kolborsten och plastpluggarna (4).

g. Montera tillbaka spänstosen, den övre luckan (13) och de båda sidorna.

9.9 Kontroll av planbordets inställning.

OBS! Planbordet är justerat på fabrik, eventuell justering får enbart utföras av kvalifi cerad reparatör. Varje kugge motsvarar 1/8 mm.

a. Tillverka en passbit i trä enligt ovanstående ritning.

b. Avlägsna den övre luckan (13) och de två sidorna samt demontera spänstosen (19).

c. Sänk planbordet så att hyveldjupet överstiger 10 cm.

d. Snurra remskivan så att ett hyvelstål är i sitt nedersta läge.

e. För in passbiten längst så att den är på höger sida rakt under hyvelstålet.

f. Höj planbordet så att hyvelstålet precis nuddar passbiten. Vrid på remskivan fram och tillbaka, justera eventuellt höjdinställningen om passbiten fl yttar sig.

g. Flytta passbiten till mitten och därefter till vänster sida av planbordet utan att ändra höjdinställningen och kontrollera att avståndet mellan planbordet och hyvelstålet är detsamma.

h. Utför samma kontroll med det andra hyvelstålet. Om avståndet varierar mellan de två hyvelstålen, så tyder det på att antingen är ett hyvelstål felmonterat eller mer slitet än det andra hyvelstålet.

i. Om avståndet mellan planbordet skiljer sig mellan höger och vänster sida så kontrollera att hyvelstålen är korrekt monterade. Om de är korrekt monterade, kontakta en kvalifi cerad serviceverkstad eller reparatör.

9.10 Felsökning

PROBLEM: ORSAK: ÅTGÄRD:
Det blir en rand längs med arbetsstycket.	Ett hyvelstål är skadat.	Byt eller vänd båda hyvelstålen.
Arbetsstyckets yta blir inte slät utan vägig. a. För stort	hyveldjup.b. Slöa hyvelstål.	a. Minska hyveldjupet.b. Byt eller vänd båda hyvelstålen.
Den ena sidan av arbetsstycket är tjockare än den andra.	Planbordet är inte parallellt med hyvelstålen.	Kontrollera att hyvelstålen är korrekt monterade, och om så är fallet, justera planbordet.
Det kommer inte ut några hyvelspån. Hyvelspånen fastnar i spånstosen.	a. Spånsug eller dammsugare används inte.b. Spånsugen eller dammsugaren har för liten kapacitet.c. För stort hyveldjup.d. Slöa hyvelstål.	a. Anslut en spånsug eller dammsugare.b. Anslut en större spånsug eller dammsugare med en lufhastighet som överstiger 20 m/s.c. Minska hyveldjupet.d. Byt eller vänd båda hyvelstålen.
Det blir ett jack i änden på arbetsstycket. Rullstöd används inte eller så är de inte i nivå med plan-bordet.		Använd rullstöd och justera dem till samma höjdnivå som planbordet.
Motorns varvtal minskar vid arbete. a. För stort hyveldjup.	b. Slöa hyvelstål.	a. Minska hyveldjupet.b. Byt eller vänd båda hyvelstålen.
Överbelastningsskyddet löser ut. a. För stort hyveldjup.	b. Slöa hyvelstål.c. För lång och klen förlängningskabel.	a. Minska hyveldjupet.b. Byt båda eller vänd båda hyvelstålen.c. Byt förlängnings- kabeln till en som har korrekt dimen-sion i förhållandet till strömstyrkan.
Motorn startar inte. a. Ingen ström i eluttaget.	b. Överbelastningsskyddet har löst ut.c. Kolborsten är skadade eller utslitna.	a. Kontrollera eluttagets säkring och eventuell förläng-ningskabel.b. Undersök och åtgärda orsaken till att överbelastnings-skyddet har löst ut.c. Byt båda kolborsten.
Motorn stannar vid tomgång eller vid uppstart.	Eluttagets säkring har löst ut.	Kontrollera den totala belastningen på säkringen så att den inte är under-dimensionerad för det totala strömutta-get. Stäng av i så fall av de övriga strömförbrukarna.

10. MILJÖSKYDD

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

OVERSETTING AV ORIGINAL BRUKSANVISNING

PLANH∅VEL P 330

INNHOLD

1. INTRODUKSJON
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. INSTALLASJON/MONTERING
7. BRUK
8. TRANSPORT OG OPPBEVARING
9. REPARASJON OG VEDLIKEHOLD
10. MILJ∅ET

1. INTRODUKSJON

OBS! Du må alltid bytte begge høvelstål eller skjær på begge høvelstål samtidig.

b. Afmonter spånstudsen (11).

c. Løsn de to unbrakoskruer (38), og fjern skærmen (41).
