BRUKSANVISNING 48-825 Biltema

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importor: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

CE

DIGITAL HÄNGVÅG

1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER
5. ÖVERSIKTSBILD
6. HANDHAVANDE
7. FELSÖKNING
8. MILJÖ

1. INTRODUKTION

Läs manualen före användning och spara den på en säker plats för framtida bruk.

2. TEKNISKA DATA

Material: .... Rostfritt stål och aluminium

Mätområde: ..... Max 300 kg

Noggrannhet: ..... 0,1 kg

Drift: .... 3 st AA batterier (medföljer ej)

Stabiliseringstid: .....≤10 s

Nedsläckning: ..... efter 3 sekunders utebliven aktivitet

Avstängning: ..... after 3 minuters utebliven aktivitet

Larm: ....... vid maxbelastning, 300 kg

Temperaturområde: .. -10 °C - +40 °C

Vikt: 600 g

3.ANVÄNDNINGSOMRÅDE

Denna digitalvåg används vid t ex jakt, i stallet eller i garaget för att väga bytesdjur eller föremål.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

WARNING! Läs alltid säkerhetsföreskrifterna före installation och användning.

För bästa funktion och god mätnoggrannhet ska följande instruktioner följas.

• Läs alltid manualen före användning.
• Överbelasta inte vågen. Det kan skada mätcellen och omfattas inte av garantin.

• Byt inte ut några delar på vågen. Om ytterligare krokar används ska dessa vara testade för maxvikten.

• Låt inte lasten hänga kvar på kroken efter vägning. Det försämrar mätcellens noggrannhet och förkortar batteritiden.

• Kontrollera krok och schackel innan användning.
• Använd nya batterier vid batteribyte.
• Utsätt inte vågen för fukt.
  • Gå aldrig, eller vistas, under hängande last.
• Vågen får inte användas utomhus vid dåliga väderförhållanden, som t ex stark vind, då lasten kan riskera att lossna.
• Reparera inte vågen. Kontakta Biltema vid behov av reparation.

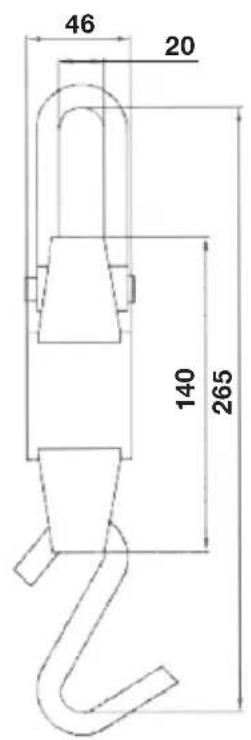

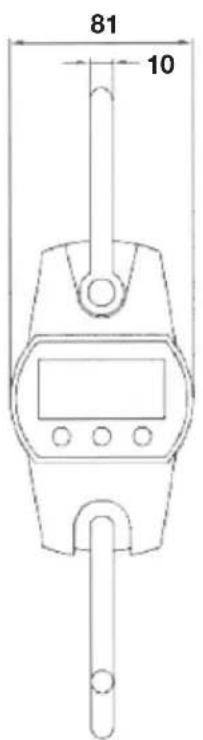

5. ÖVERSIKTSBILD

Håll inne Ⓐ i 1 sekund för att starta vågen. Batteritest sker automatiskt.

Vågen nollställs.

Stop

Håll inne Ⓐ i 1 sekund för att stänga vägen.

Byte av enhet

Håll inne HOLD/UNIT knappen i 2 sekunder och släpp sedan. Pilen till höger indikerar val av enhet: N, Ib eller kg. Tryck en gång till för nästa enhet, osv. Detta går enbart att göra vid normalläget.

Zero-funktion

Nollställning av vågen. Håll inne TARE/ZERO knappen i 2 sekunder, ZERO visas i displayen och vågen nollställs.

Tara-funktion

Används för att nollställa vågen med vikt på kroken. Häng första lasten på kroken. Tryck en gång på TARE/ZERO knappen för att nollställa vågen med vikten inlagd. TARE visas i displayen.

Häng nästa last och den nya lasten visas. TARE visas i displayen. Den totala lasten får inte överskrida maxlasten, 300 kg. Tryck en gång på TARE/ZERO knappen för att koppla bort TARE-funktionen.

Hold-funktion

Används för att spara vikten i displayen. Tryck en gång på HOLD/UNIT och vikten visas i displayen. HOLD visas i displayen, även om lasten plockas bort. Tryck

en gång till på HOLD/UNIT och displayen återgår till vanligt läge.

Inställningar

Samtliga steg måste passeras innan man kan avsluta inställningsfunktionen.

Auto-Off

(vågen stänger av sig automatiskt) Håll inne HOLD/UNIT och TARE/ZERO knapparna samtidigt i 1 sekund. Setup visas i displayen.

Tryck på TARE/ZERO för att nå Auto-off funktionen och tryck på HOLD/UNIT för att ändra inställningen.

Välj mellan: 0 (Autostop är frånkopplad), 5 (Autostop efter 5 min), 15 (Autostop efter 15 min), 30 (Autostop efter 30 min), 60 (Autostop efter 60 min).

Auto-Zero

Tryck på TARE/ZERO en gång för att nå Auto-Zero funktionen och tryck på HOLD/UNIT för att ändra inställningen. Välj mellan: 0 (Auto-Zero är frånkopplad), 2 (2 % av maxlasten), 4 (4 % av maxlasten), 10 (10 % av maxlasten), 20 (20 % av maxlasten), 50 (50 % av maxlasten).

Manual-Zero

Tryck på TARE/ZERO en gång för att nå Manual-Zero funktionen och tryck på HOLD/UNIT för att ändra inställningen. Välj mellan: 0 (Manual-Zero är frånkopplad), 2 (2 % av maxlasten), 4 (4 % av maxlasten), 10 (10 % av maxlasten), 20 (20 % av maxlasten), 50 (50 % av maxlasten).

Bakgrundsbelysning

Tryck på TARE/ZERO en gång för att nå Backlight funktionen och tryck på HOLD/UNIT för att ändra inställningen.

Bakgrundsbelysningen kan stängas av, OFF, eller väljas som 5, 15, 30 eller 60 vilket motsvarar antalet sekunder den lyser. ON innebär att den aldrig släcks. Vågen stänger av belysningen efter antalet inställda sekunder först när vågen stabiliserat sig.

Bekräfta inställningar

Tryck på TARE/ZERO för att gå ur inställningsfunktionen.

7. FELSÖKNING

PROBLEM ORSAK ÅTGÄRD
Tom display när slås på.	Urladdat batteri Byt batteri
	Dåligt batteri Byt batteri
	Knappen är defekt Tryck länge på knappen
Inget händer när TARE eller HOLD trycks in	Knappen är defekt Rengör knappen
Varierande värden	Vågen är i rörelse Stabilisera lasten och stanna vågen
	Vågen är fuktig Torka vågen
	Damm på kretskorten Rengör kretskortet
Vågen går inte ned på "0" utan last	Instabil spänningstillförsel Avvakta vågens uppvärmning
Stora avvikelser i viktavläsningen	Vågen var inte nollställd innan vägning	Lyft av lasten och nollställ
	Kalibrering behövs Kalibrera vågen
	Fel enhet Välj önskad enhet

8. AVFALLSHANTERING

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

DIGITAL HENGEVEKT

1. INNLEDNING
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. GENERELLE SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. HÅNDTERING
7. FEILS∅KING
8. AVFALLSHÄNDTERING

1. INNLEDNING

0 (Auto-Zero er frakoblet), 2 (2 % av maks. last), 4 (4 % av maks. last), 10 (10 % av maks. last), 20 (20 % av maks. last), 50 (50 % av maks. last).

Manual-Zero
