BRUKSANVISNING P 750 Biltema

SE - Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången! Spara bruksanvisningen i anslutning till mskinen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

Dessa instruktioner har skrivits för att göra det enklare för operatören att använda maskinen på ett säkert sätt. Läs igenom hela manualen före användning, var särskilt uppmärksam på säkerhetsinformationen. Instruktionerna är avsedda för personer med en grundläggande teknisk kunskap angående användning av liknande maskiner. Oerfarna personer rekommenderas att söka kompetens genom att gå en kurs eller konsultera erfarna användare innan de använder maskinen. Med "kvalificerad reparatör" avses en person som har den utbildning och kunskap som krävs för att utföra en reparation på ett säkert och korrekt sätt. Spara alltid denna manual i närheten av maskinen så att operatören har den lättåtkomlig. Maskinen får inte säljas eller lånas ut om inte manualen följer med. Tillverkaren har inget ansvar för skador som uppstår på grund av ouppmärksamhet på den säkerhetsinformation som står i denna manual. Informationen i denna manual betecknas som:

WARNING!

Risk för allvarlig person- eller maskinskada.

OBS!

Tilläggsinformation, risk för mindre maskinskada.

Då nummer (1, 2, 3...) används i texten hänvisas till angiven del i översiktsbild eller närliggande bild.

Då numrering sker i stycken markerade med a. b. c. och så vidare, skall instruktionerna utföras i samma ordning.

Då numrering sker genom punkter (•) kan åtgärderna utföras i vilken ordning som helst.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

2. TEKNISKA DATA

Art. nr. 17-745
Modell: ....Elhyvel P 750
Spänning: .....230V \~ 50 Hz
Effekt: 750 W
Varvtal, obelastad: .....17000 r/min
Max Hyvelbredd:....82 mm
Max Hyveldjup:....3 mm
Max Falsdjup:....18 mm
Dammsugaranslutning:.....Ø 41/35 mm
Isoleringsklass: ....Class II
Skyddsklass: IP20
Vikt: 2,9 kg

Ljudtryck L PA

Mätmetod:....EN ISO 3744

Ljudtryck L _PA : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 dB(A)

Osäkerhet K:....3,0 dB (A)

Ljudeffekt LWA

Mätmetod:....EN ISO 3744

Ljudeffekt L_WA : .95 dB(A)

Osäkerhet K:....3,0 dB (A)

De angivna ljudnivåvärdena är emissionsvärden och anger inte säkra arbetsmiljövärden. Även om det finns ett samband mellan emissions- och bullernivåer, är förhållandet inte pålitligt som en indikator på om ytterligare säkerhetsåtgärder är nödvändiga eller inte. Faktorer som är specifika för en arbetsplats kan påverka bullernivån, såsom längden på aktiviteten, egenskaper arbetslokalen, andra ljudkällor osv., till exempel antalet maskiner och andra närliggande aktiviteter. Denna information bör ändå ge en bättre uppskattning av möjliga faror och risker.

Vibrationer

Mätmetod:....EN ISO 8041

Vibrationer:....6,197 m/s²

Osäkerhet K: 1,5 m/s²

Deklarerad vibrationsnivå har mätts med i enlighet med en standardiserad mätmetod och kan användas för att jämförelse mellan olika maskiner. Det totala värdet kan användas vid en preliminär bedömning av exponeringen.

WARNING!

Vibrationsvärdet under faktisk användning kan skilja sig från det deklarerade totala värdet, beroende på hur maskinen används. Behovet att identifiera säkerhetsåtgärder för att skydda operatören baseras på en uppskattning av exponeringen under faktiska arbetsförhållanden med hänsyn till den tid då maskinen arbetar eller är avstängd.

3. ANVÄNDNINGSOMRÅDE

17-745 Elhyvel P 750 är ett handhållet elverktyg avsett för plan-, fals- och avfasningshyvling i trä enligt instruktionerna i denna manual. Maskinen har en roterande kutter med två vändbara hyvelstål och dubbelsidigt spånutkast där riktningen väljs med ett reglage. Elhyveln får inte byggas om eller användas till annat än ovanstående nämnt arbete i trä.

4. SÄKERHETSFÖRESKRIFTER

Vid arbete med maskinen bör följande alltid beaktas. Använd maskinen med försiktighet och beakta noga säkerheten för personer och egendom som befinner sig i maskinens arbetsområde.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.

4.2 Personlig säkerhet

• Läs alltid igenom hela manualen innan maskinen används för första gången.
• Var särskilt uppmärksam på maskinens varningssymboler.
  • Barn får inte leka med maskinen.
• Barn under 18 år får inte använda maskinen om de inte är införstådda i manualens innehåll samt under övervakning och vägledning av en professionell instruktör.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.

- Använd alltid andningsskydd, hörselskydd och skyddsglasögon.

- Använd ordentliga arbetskläder och halksäkra skor.

- Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.

- Upprätthåll alltid en god arbetsställning med bra balans.

- Vibrationer kan ge upphov till tillfälliga besvär i händerna såsom domningar, nedsatt känsel och köldkänsla. Uppkommer sådana symptom så ökar risken för olycksfall. Anpassa arbetstiderna så att tillräckliga viloperioder erhålls.

- Överexponering av vibrationer kan ge upphov till bestående skador främst i fingrar, händer och handleder. Symptomen kan vara bleka fingrar, nedsatt känsel och muskelstyrka samt domningar och stickningar. Symptomen uppstår ofta vid nedkylning. Vid överexponering, uppsök läkare.

• Vibrationer kan ge upphov till tillfälliga besvär i händerna och fingrarna exempelvis domningar, nedsatt känsel och köldkänsla. Om du känner du av dessa symptom, avsluta omedelbart arbetet med motorsågen. Anpassa arbetstiden så att tillräckliga viloperioder erhålls.
• Använd skyddshandskar, de minskar vibrationsnivån.
• Bär varma kläder vid arbete i kyla och håll händerna varma och torra.
• Överexponering av vibrationer kan ge upphov till bestående skador främst i fingrar, händer och handleder. Symptomen kan vara bleka fingrar, nedsatt känsel och muskelstyrka samt domningar och stickningar. Symptomen uppstår oftast vid nedkylning. Meddela din arbetsgivare och kontakta en läkare om dessa symptom uppstår.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.
• Förhindra oavsiktligt start genom att avlägsna stickkontakten från eluttaget då maskinen lämnas obevakad, vid byte av verktyg och tillbehör samt vid service och reparation.
• Risk för skärskada – använd skyddshandskar vid byte av hyvelstål.
• Risk för brännskada. Hyvelstålen blir varma vid arbete. Undvik att röra vid ett varmt hyvelstål – använd skyddshandskar för att undvika skada.
• Använd ej en defekt maskin. Lämna in den till en kvalificerad serviceverkstad för reparation.
• Maskinen får enbart repareras av kvalificerad reparatör.
• Använd enbart original reservdelar.
• Använd enbart av tillverkaren rekommenderade verktyg och tillbehör.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Plocka alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång eller då den är ansluten till ett eluttag.

4.4 Risker vid arbete med en elhyvel

- Avvakta tills dess kuttern har stannat helt innan elhyveln sätts ned efter användning. Den roterande kuttern kan greppa tag på ytan medföra att operatören tappar kontroll på elhyveln, vilket kan orsaka allvarlig skada.

- Kontrollera innan start att spännskruvarna till hyvelstålshållarna är ordentligt spända så att hyvelstålen och hyvelstålshållarna sitter fast ordentligt.

- Håll alltid elhyveln med båda händerna.

- Håll enbart elhyveln i det isolerade handtaget och främre handtaget. Risk föreligger att kuttern får kontakt med elkabeln. Exponerade ledare kan då komma i kontakt med metallkomponenter på elhyveln och medföra att operatören får en elstöt om han/hon har kontakt med dessa metallkomponenter.

- Använd tvingar eller annat säkert sätt för att spänna fast arbetsstycket på en stabil arbetsbänk. Om arbetsstycket inte är ordentligt fastspänt kan arbetsstycket flyga iväg eller så kan kontrollen över elhyveln förloras vilket kan orsaka allvarlig skada.

- Innan start, avlägsna alla främmande föremål såsom spik, skruv och dylikt från arbetsstycket. Främmande föremål orsakar skada på hyvelstålen och kan orsaka backslag med allvarlig olycka som följd.

- Håll aldrig arbetsstycket i händerna eller mot kroppen. Detta medför att arbetsstycket är instabilt och då kan kontrollen över elhyveln förloras och allvarlig olycka kan då inträffa.

- Starta aldrig maskinen om kuttern är i kontakt med arbetsytan. Kuttern skall alltid erhållit fullt varvtal innan kontakt med arbetsytan sker. Risk för backslag med allvarlig olycka som följd.

- Töm spånpåsen regelbundet innan den blir full. Då föreligger mindre risk att spån fastnar i spånutkastet.

- Avlägsna alltid stickkontakten från eluttaget innan tömning av spånpåse eller borttagande av spån som fastnat i spånutkastet.

- Stoppa aldrig in något finger i spånutkastet. Använd en trästicka för att avlägsna hyvelspånet.

- Damm från vissa träslag kan vara hälsofarliga. Använd enbart elhyveln i en välventilerad lokal och om möjligt använd dammsugare/spånsugsystem.

4.5 Elsäkerhet

- Innan anslutning till eluttag, kontrollera att spänningen överensstämmer med maskinens typskylt.

- Elhyveln får enbart anslutas till ett jordat eluttag.

- Exponera inte elektriska maskiner för regn eller fukt om de inte är kapslade för det.

- Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.

- Eventuell förlängningskabel får inte vara virad på en rulle. Dra ut hela kabeln från kabelvindan.

- Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.

LEDARAREA MAX LÄNGD
0,75 mm2 30 m
1,0 mm2 40 m
1,5 mm2 50 m

- Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.

- Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.

- Risk för elstöt. Använd aldrig en elmaskin om den eller dess kabel varit utsatt för regn eller väta.

4.6 Symboler på maskinen

Följande symboler finns på maskinen:

Läs igenom hela manualen innan maskinen används. Använd rekommenderad skyddsutrustning.

Använd skyddsglasögon! Risk för kringflygande föremål.

Använd hörselskydd! Risk för hörselskada.

Använd andningsskydd! Risk för inandning av skadligt damm.

Maskinen är dubbelisolerad och behöver ej anslutas till jordat uttag. Eventuell reparation av elektriska delar får enbart utföras av kvalificerad reparatör.

På

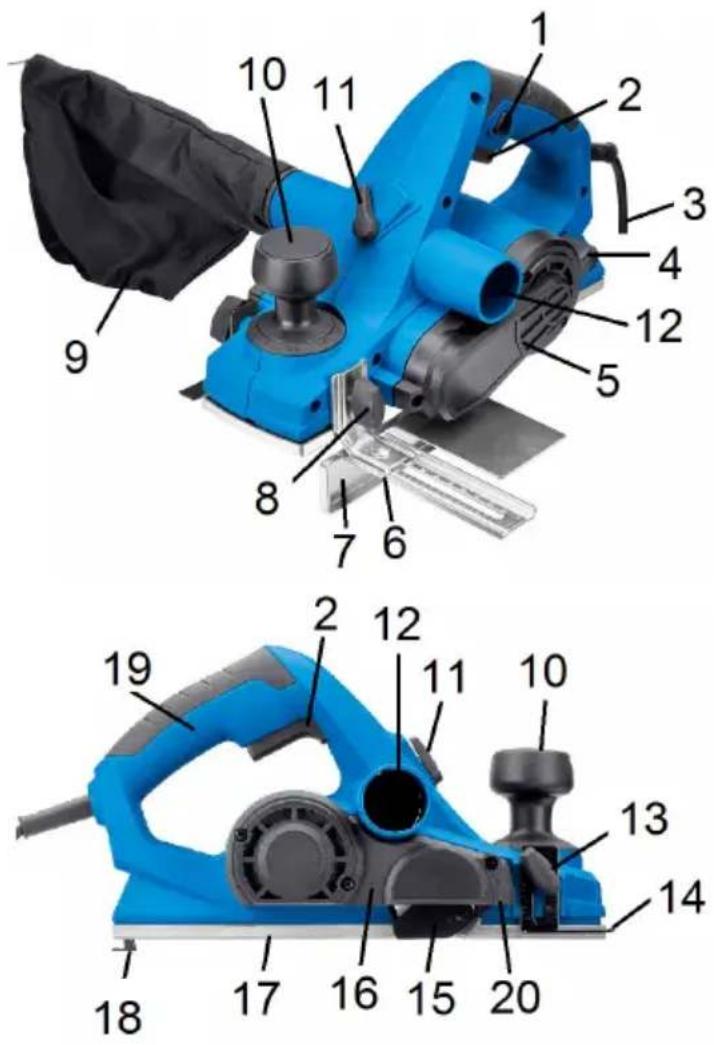

1. ÖVERSIKTSBILD


1. Säkerhetsspärr, strömbrytare
2. Strömbrytare
3. Elkabel med stickkontakt
4. U-nyckel
5. Drivremskåpa
6. Vingratt, justering av parallellanhåll
7. Parallellanhåll
8. Vingratt, montering av parallellanhåll
9. Spånpåse
10. Främre handtag/Ratt hyveldjup
11. Reglage utkast
12. Spånutkast
13. Vingratt, falsdjupanhåll
14. Falsdjupanhåll
15. Kutterskydd
16. Motorkåpa
17. Bottenplatta
18. Stödklack
19. Bakre handtag
20. Pil, kutterns rotationsriktning

6. UPPACKNING

Maskinen levereras färdigmonterad. Kontrollera att maskinen inte skadats under transporten och att alla delar medföljer:

1st Manual
1 st Elhyvel
1 st Spånpåse
1 st Parallellanhåll
1 st Falsdjupanhåll
1 st Extra drivrem
1 sats Extra kolborst

7. ANVÄNDNING

7.1 Säkerhetsanordningar

WARNING!

• Elhyveln får inte användas om inte alla säkerhetsanordningarna är monterade.
• Kontrollera innan det att arbetet påbörjas att alla säkerhetsanordningar fungerar. Om någon säkerhetsanordning inte fungerar, åtgärda felet innan maskinen används.

Strömbrytaren (2) och dess säkerhetsspärr (1)

Säkerhetsspärren förhindrar oavsiktlig start samt försvårar för barn och andra obehöriga att starta maskinen.

Start – Tryck först in strömbrytarlåsknappen (1) och därefter strömbrytaren (2).

Stopp – Släpp strömbrytaren (2).

FARA!

Det tar några sekunder för kuttern att stanna efter det att strömbrytaren släppts. Ställ aldrig ned elhyveln innan dess kuttern helt slutat rotera.

Kutterskydd (15)

Kutterskyddet förhindrar oavsiktlig beröring av kuttern. Kontrollera innan start att det är fjädrande och fälls ned efter det att det tryckts upp.

Drivremskåpa (5)

Drivremskåpan förhindrar oavsiktlig kontakt med den roterande drivremmen.

Motorkåpa (16)

Motorkåpan förhindrar oavsiktlig beröring av strömförande delar sat den roterande rotorn.

Stödklack (18)

Stödklacken förhindrar att hyvelstålen skadas då maskinen ställs ned efter arbetets slut. Kontrollera innan start att stödklacken fälls ned då elhyveln lyfts upp.

Spånpåsen (9)

Om elhyveln inte ansluts till en dammsugare/spånsug skall alltid spånpåsen (9) användas. Den samlar upp hyvelspån och damm och monteras på spånutkastets (12) högra eller vänstra sida. Hyvelspånen kastas ut åt det håll som reglaget (11) pekar åt. För att riktning på utkastet, vrid reglaget (11) till den andra sidan. Töm spånpåsen (9) då den är halvfull för bättre luftflöde så att inte hyvelspån fastnar i utkastet.

WARNING!

Stick aldrig in ett finger i utkastet för att plocka bort hyvelspån som fastnat. Om hyvelspån fastnar i utkastet, avlägsna stickkontakten från eluttaget och peta ut hyvelspånen med en trästicka.

7.2 Justering av hyveldjup

Justera hyveldjupet genom att vrida ratten (10) medurs eller moturs till önskat djup. Läs av hyveldjupet med indikatorn vid ratten (10). Hyvla aldrig djupare än vad maskinen hinner avverka.

OBS!

Om ytan blir vägig så är hyveldjupet för stort eller så forceras arbetet genom att elhyveln förs framåt för snabbt. Hyvla aldrig djupare än 2 mm i hårda träslag.

WARNING!

Då elhyveln lämnas obevakad eller efter arbetets slut, skall alltid ratten (10) vridas moturs så långt det går tills det att hyveldjupet är 0 mm.

7.3 Montering och justering av falsdjupanhållet (14)

WARNING!

Avlägsna alltid stickkontakten från eluttaget vid justering, montering eller demontering av falsdjupanhållet.

Skruva fast falsdjupanhållet på höger sida av elhyveln med vingratten (13). Justera till önskat djup och drag därefter åt vingratten (13). Vid hyvling då djupanhållet när ned till den ohyvlade ytan på arbetsstycket, har önskat hyveldjup erhållits.

OBS!

Skalan på falsdjupanhållet är inte så noggrann. Önskas precist falsdjup, ställ in djupanhållet med en mall som har exakt den tjocklek som falsdjupet skall vara.

7.4 Montering och justering av parallellanhåll (7)

WARNING!

Avlägsna alltid stickkontakten från eluttaget vid justering, montering eller demontering av parallellanhållet.

Skruva fast parallellanhållet på vänster sida med vingratten (8). Drag åt vingratten (8). Lossa vingratten (6) och justera anhållet i önskat läge. Drag därefter åt vingratten (6).

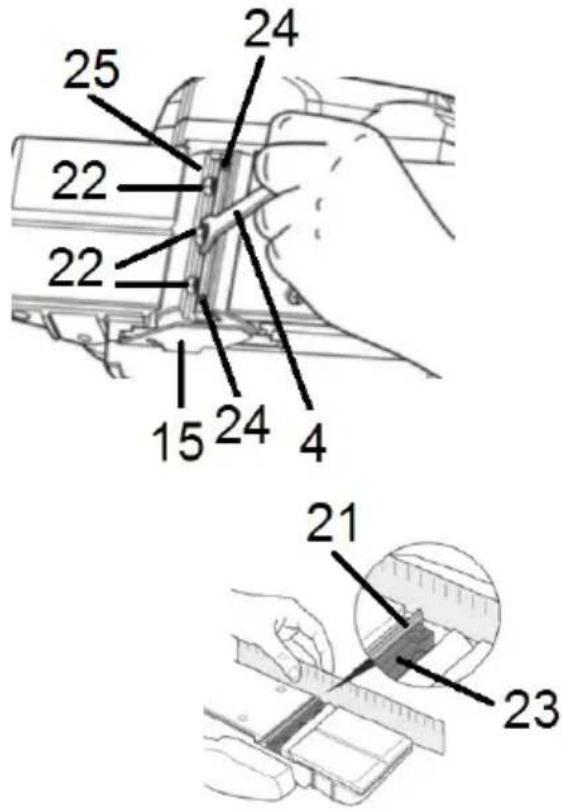

7.5 Kontroll, byte och justering av hyvelstål

WARNING!

• Avlägsna alltid stickkontakten från eluttaget vid kontroll, justering eller byte av hyvelstål.
• Använd skyddshandskar då hyvelstålen är vassa, risk för skärskada.
• Vänd eller byt alltid båda hyvelstålen samtidigt. Vid slitage så minskar hyvelstålets dimension och vikt. Om inte båda hyvelstålen byts/vänds samtidigt så kan det orsaka vibrationer, dåligt arbetsresultat samt förkortning av maskinen och hyvelstålets livslängd.
• Hyvelstålen är vändbara med två skär. Det är förbjudet att slipa dem.
• Var noga med att klämskruvarna är ordentligt åtdragna efter justering eller byte av hyvelstålen. En lös klämskruv kan vara väldigt farligt och orsaka allvarlig personskada. Kontrollera dem regelbundet.

Innan start, vänd på elhyveln och snurra kuttern (25) för hand tills ett hyvelstål visar sig. Kontrollera att skäret inte är slitet eller har något jack. Om det är i bra skick kontrollera det andra hyvelstålet. Vid byte av hyvelstål eller vändning av skär :

a. Drag ut U-nyckeln (4) från dess fäste.
b. Montera av parallellanhållet (7).
c. Snurra kuttern (25) för hand tills ett hyvelstål (21) visar sig.
d. Lossa de tre klämskruvarna (22) på hållaren (23).
e. Tryck ned kutterskyddet (15) och för därefter ut hållaren (23) med hyvelstålet åt sidan.
f. För ut hyvelstålet (21) från hållaren (23).

g. Rengör spåret i kuttern, hållaren och hyvelstålet från trärester.
h. Kontrollera det andra skäret och om det inte är använt, vänd skäret. Om det är använt, byt hyvelstål.
i. Om hållaren delat sig, kläm ihop delarna så att de två stiften på klämbrickan hamnar i respektive hål på hållaren. För därefter på hyvelstålet så att de små styrklackarna på klämbrickan hamnar i spåret på hyvelstålet. De stora klackarna är stopp så att hyvelstålet trycks in i hållaren vid arbete.
j. För på hållaren med hyvelstålet i kuttern. Klämskruvarna skall vara i närmst framkanten av elhyveln. Drag åt de tre klämskruvarna löst för hand.
k. Placera en linjal eller träbit på höger sida om kuttern längs med bottenplattan framför och bakom kuttern. För hyvelstålet åt sidan så att det ligger an mot linjalen.
I. Kontrollera att hållaren (23) ligger mitt över kuttern och spänn sedan de tre klämskruvarna med U-nyckeln.
m. Kontrollera att hyvelstålet sitter ordentligt fast och är korrekt monterat.
n. Byt eller vänd det andra hyvelstålet.

Höjden på hållarna/hyvelstålen är fabriksinställd och behöver vanligtvis inte justeras. Kontrollera inställningen genom att justera hyveldjupet till 0 mm. Lägg en linjal över kuttern på dess mitt och snurra kuttern för hand. Då skall inget hyvelstål vidröra linjalen. Utför kontrollen på höger respektive vänster sida av kuttern. Ändra därefter hyveldjupet till 0,25 mm, då skall hyvelstålen precis nudda vid linjalen. Om höjden på hyvelstålet är fel, lossa de tre klämskruvarna (22) och justera de två justerskruvarna (24).

WARNING!

För högt inställda hyvelstål medför ökad risk backslag.

7.6 Förberedelse inför arbete

a. Kontrollera att stickkontakten inte är ansluten till eluttaget.
b. Kontrollera att alla säkerhetsanordningar är monterade och att de fungerar som avsett.
c. Kontrollera att hyvelstålen är vassa och korrekt monterade.
d. Kontrollera att det inte finns några lösa delar på elhyveln, exempelvis skruv.
e. Om dammsugare/spånsug är ansluten på maskinen, kontrollera att anslutningen är tät och inte kan lossna vid arbetet.
f. Kontrollera att arbetsstycket inte innehåller några främmande föremål, exempelvis spik, som kan skada hyvelstålen.
g. Spänn fast arbetsstycket.
h. Montera eventuellt falsdjupanhåll eller parallellanhåll på elhyveln.
i. Justera hyveldjupet med ratten (10).
j. Anslut stickkontakten till eluttaget.

7.7 Planhyvling

a. Håll elhyveln i med båda händerna.
b. Sänk ned elhyveln så att den främre bottenplattan vilar på arbetsstycket.
c. Kontrollera att hyvelstålen inte vidrör arbetsstycket. Starta motorn och avvakta till dess motorn erhållit fullt varvtal.
d. För elhyveln sakta framåt mot arbetsstycket samtidigt som den främre delen av elhyveln hålls nedtryckt mot arbetsstycket för att undvika jack i främre änden av arbetsstycket.
e. För elhyveln sakta framåt så att stödklacken fälls in.
f. Vid slutet av arbetsstycket, skall trycket vara på den bakre delen av elhyveln för att undvika jack i den bakre änden av arbetsstycket.

OBS!

• Om hyvelresultatet blir vågigt beror det på att hyveldjupet är för stort eller så matas elhyveln för snabbt framåt.
• För stort hyveldjup eller för snabb matning kan överbelasta motorn. Överbelasta aldrig motorn.
• För att erhålla en bra finish skall hyveldjupet vara litet.

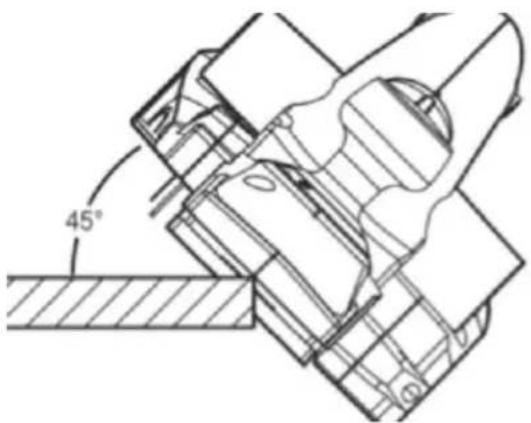

7.8 Avfasning

a. Håll elhyveln i med båda händerna.
b. Sänk ned elhyveln har 45° vinkel mot arbetsstycket och att spåret på den främre bottenplattan vilar mot arbetsstycket.
c. Kontrollera att hyvelstålen inte vidrör arbetsstycket. Starta motorn och avvakta till dess motorn erhållit fullt varvtal.
d. Tryck ned det främre handtaget och var noga med att hela spåret på den främre bottenplattan ligger an mot arbetsstycket.
e. För elhyveln framåt och hyvla.

8. FÖRVARING

• Kontrollera att maskinen är hel och väl rengjord.
• Förvara den sedan i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga.
• Förvara alltid maskinen i en miljö med temperaturer mellan -20°C och +40°C. fabriksinställd och skall

OBS!

Förvara inte maskinen i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka irreparabel skada på din maskin.

9. REPARATION OCH UNDERHÅLL

WARNING! Kontrollera att stickkontakten avlägsnats från eluttaget innan reparation och underhåll påbörjas.

9.1 Underhåll efter arbetets slut.

a. Töm spånpåsen och peta ut eventuellt hyvelspån som finns kvar i utkastet (12) med en trästicka.
b. Rengör maskinen med en mjuk torr trasa eller borste. Om maskinen är ordentligt smutsig går det att använda en lätt fuktad trasa med mild tvållösning.
c. Rengör elmotorns ventilationsöppningar på motorkåpan (16) och med en dammsugare och mjuk borste.

WARNING!

Använd aldrig kemikalier vid rengöring, de kan skada plastdetaljerna. Vatten får absolut inte tränga in till maskinens elektriska delar, då detta kan orsaka kortslutning.

9.2 Underhåll var 20:e driftstimme

• Skruva av drivremskåpan (5), kontrollera drivremmen och rengör utrymmet under käpan från damm.
• Skruva av motorkåpan (16), kontrollera de två kolborsten och rengör utrymmet under käpan från damm.

9.3 Kontroll och byte av kolborst

a. Skruva ut de tre skruven som fäster motorkåpan (16).
b. Rengör utrymmet med en dammsugare.
c. Dra försiktigt ut den ena kolborsten med dess hållare.
d. Kontrollera att inga flisor slagits bort och mät därefter kolborstet så att det inte är kortare än 5 mm. Byt i så fall båda kolborsten.

OBS! Vid byte skall alltid båda kolborsten bytas ut samtidigt.

e. Montera tillbaka kolborsten och kontrollera den andra kolborsten.
f. Montera tillbaka drivremskåpan.

9.4 Kontroll och byte av drivrem

a. Lossa de tre skruven som fäster drivremskåpan (5) och avlägsna kåpan.
b. Rengör utrymmet under käpan med en dammsugare och mjuk borste.
c. Kontrollera drivremmen visuellt så att det inte finns några ytliga skador.
d. Tryck ihop drivremmen på mitten med tummen och pekfingret. Det skall då vara ca 10 mm mellan remdelarna. Om drivremmen går att trycka ihop helt så att de två delarna vidrör varandra, byt drivrem.
e. Montera tillbaka drivremskåpan.

9.5 Felsökning

PROBLEM MÖJLIG ORSAK LÖSNING

Hyvelresultatet blir vågigt. 1.	För stort hyveldjup.2. Elhyveln förs för snabbt framåt.3. Hyvelstålen är inte korrekt inställda.	1. Minska hyveldjupet.2. Minska avverkningshastigheten.3. Kontrollera hyvelstålsinställningen.
Det blir en rand på arbets-stycket.	1. Ett eller båda hyvelstålen är skadat. 1.	Kontrollera att arbetsstycket inte innehåller något främmande föremål. Byt eller vänd därefter båda hyvelstålen.
Det blir ett jack i början eller slutet på arbets-stycket.	1. Trycket på maskinen appliceras fel vid början eller slutet av hyvlingen.	1. Applicera mest tryck på det främre handtaget vid den främre änden av arbetsstycket och på det bakre handtaget vid den bakre änden.
Motorn startar inte. 1. Strömbrytaren är i läge OFF.2. Kolborsten är utslitna.		1. För strömbrytaren till läge ON.2. Kontrollera och/eller byt ut kolborsten.
Motorn går ojämnt. 1. Motorn är överbelastad. 1. Minska hyveldjupet, applicera mindre tryck på ma-skinen samt för inte maskinen så snabbt framåt.
Motorn stannar. 1. Kolborsten är utslitna. 1. Kontrollera och/eller byt ut kolborsten.
Stora vibrationer uppstår. 1.	Ett hyvelstål är löst eller skadat.2. Skadat eller utslitet lager.	1. Stäng omedelbart av motorn. Inspektera hyvelstålen.2. Lämna in maskinen till en kvalificerad reparatör.

10. MILJÖ

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

OVERSETTING AV ORIGINAL BRUKSANVISNING

ELH∅VEL P 750

INNHOLD

1. INTRODUKSJON
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. OPPAKKING
7. BRUK
8. OPPBEVARING
9. REPARASJON OG VEDLIKEHOLD
10. MILJ∅

1. INTRODUKSJON
