BRUKSANVISNING 25-987 Biltema

VATTEN/DIESELPUMP VANN-/DIESELPUMPE VESI-/DIESELPUMPPU VAND/DIESELPUMPE

12 V • 15 l/min

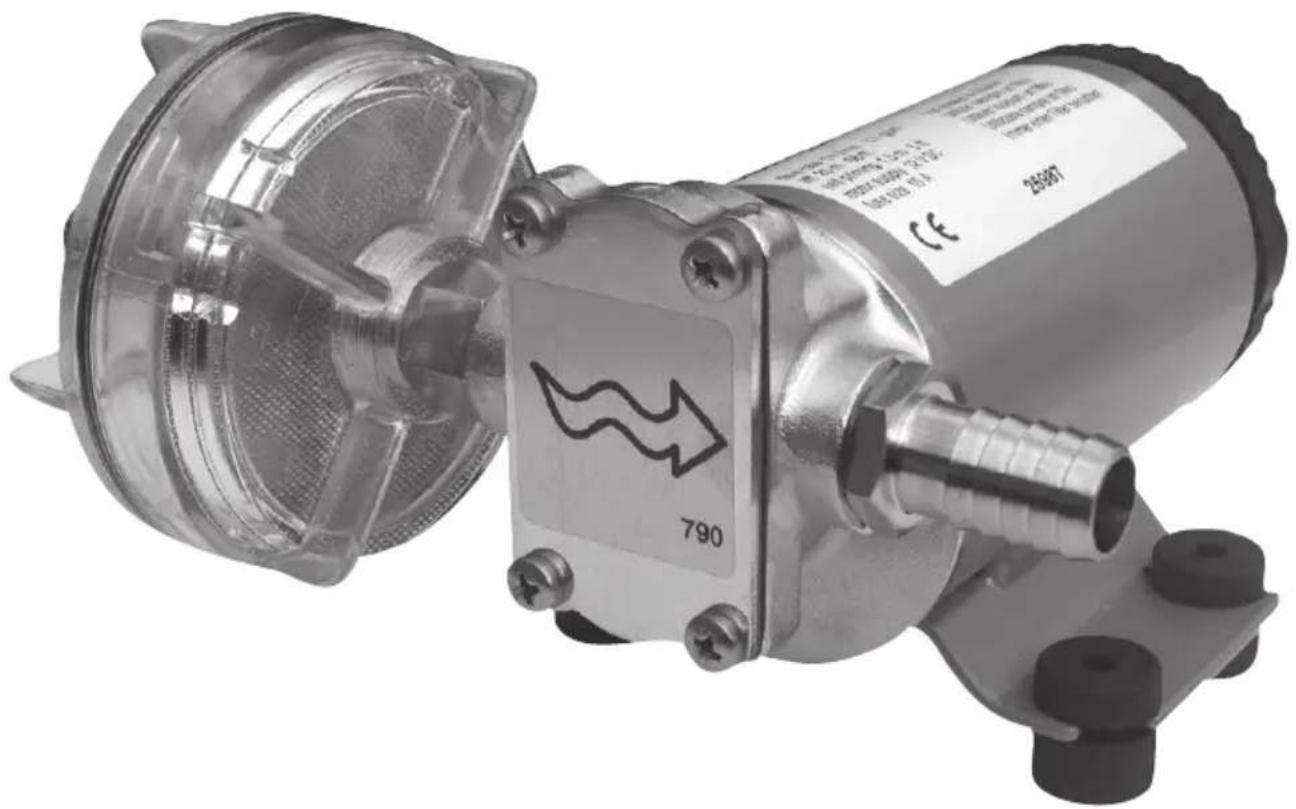

VATTEN/DIESELPUMP 15 L/MIN

PRODUKTBESKRIVNING

• Självsugande elpump för pumpning av vatten eller diesel.
• EJ avsedd för kontinuerlig drift.
• Lämplig för pumpning av vatten, som länspump för båtar eller för pumpning av diesel (viskositet 2\~5,35, temp. 37,8 °C, med lägsta fl ampunkt +55 °C) mellan två tankar.
• Pumphus och pumpdetaljer i brons, som även tål kortare torrkörning.
• Inloppssidan försedd med in-line fi Iter.

TEKNISKA SPECIFIKATIONER

Volt:....12 V
Säkring: 10 A
Strömförbrukning: . . . . . . . . ca. 6 A (vid 2 bar)
Kapacitet: 15 l/min. (vid 2 m tryckhöjd)
Tryck:....2 bar
Slanganslutning:....R 1/2" rörgänga
Vikt: 1,5 kg
Mått: 160 x 166 x 95 mm (Ixbxh)

TEMPERATUR OCH FUKTIGHET

Temperatur: ....min. -10 °C/

max. +60 °C

Relativ luftfuktighet: . . . . . . . . max. 90 %

Ovan angivna temperaturer är tillämpliga för alla komponenter på pumpen och måste åtföljas för att undvika skada eller tekniska fel.

INLEDANDE KONTROLL

Kontrollera så att det inte uppkommit några skador på pumpen under transport eller lagring. Både inlopps- resp. utloppskanal måste noggrant rengöras från damm och lämningar av packmaterial. Kontrollera så att båtens elsystem (12 V) överensstämmer med pumpens tekniska specifi kationer.

PLACERING AV PUMPEN

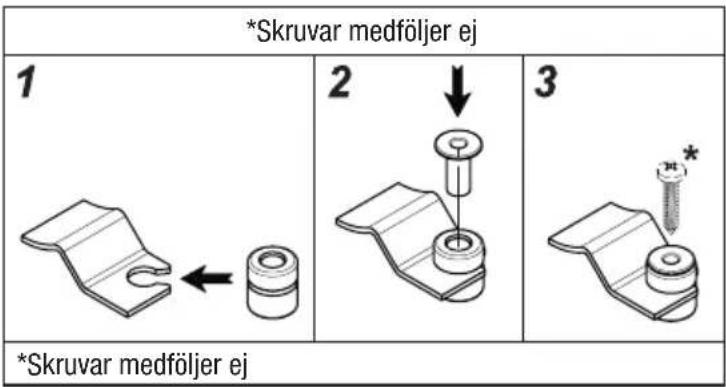

Pumpen kan monteras i vilken position som helst. Skruvas fast tillsammans med de vibrationsdämpande gummifötter som medföljer pumpen.

Genom att montera dessa minskas ljud- och vibrationsnivån. Montera EJ pumpen på en plats där det fi nns lättantändliga ångor eller gaser. Montera pumpen på en plats som lätt kan nås för inspektion. Pumpen är märkskyddad enl. IP55.

RÖR/SLANGDRAGNING

• Avlägsna först ev. skyddslock från pumpens anslutningar.
• Innan tryckslangen ansluts, fyll delvis pumpkammaren med vatten för att underlätta fl ödet.
• Placera ej pumpen högre än 1,5 m över miniminivån på den vätska som skall pumpas.
• Se till att utloppsslangen är tom.
• Undvik att in- och utloppsslangarna får några snäva böjar för optimal effektivitet hos pumpen.
• Montering av inloppsfi Iter rekommenderas.
• Använd för ändamålet godkända slangar och kopplingar.

ELEKTRISK INKOPPLING

• Inkoppling skall ske direkt till båtens 12 V-batteri.
• Pumpen måste avsäkras med lämplig säkring (10 A).
• Elkabelns tvärsnittsarea vid olika avständ mellan pump och batteri: < 5 m = 1,5 mm², 5\~10 m = 2,5 mm², > 10 m = 4 mm². För tunna kablar innebär spänningsfall/effektförlust och därmed reducerad pumpeffekt, samt även överhettning av kablarna.
• Kapaciteten som anges på maskinskylten (15 l/min. vid 2 m tryckhöjd) gäller vid användning av slang med ∅ 13 mm inv. diameter.
• För att säkerställa korrekt fl ödesriktning hos pumpen (enl. pilmarkeringen på pumpen) så måste pumpmotorns (+) märkta anslutning anslutas till batteriets plus (+) pol och pumpmotorns (-) märkta anslutning anslutas till batteriets minus (-) pol.

SKÖTSEL & UNDERHÅLL

• Inget speciellt underhåll krävs om pumpen används för pumpning av diesel. Om pumpen inte ska användas under en period av minst 30 dagar (speciellt vid pumpning av söt- eller saltvatten) så rekommenderas att köra sötvatten genom pumpen och sedan lossa frontplattans skruvar. Vid återanvändning, kör pumpen kort (några sekunder) och drag sedan fast skruvarna igen.
• Kontrollera regelbundet pumpen och håll ev. inloppsfi Iter rent.
• Kontrollera varje månad pumpkammaren och håll den ren från främmande föremål.
• Kontrollera varje månad att elkabeldragningen är i god kondition.
• Var 500:e drifttimma ska pumpmotorns kolborstar bytas ut.
• Vid ev. service och reparation får endast original-reservdelar användas.

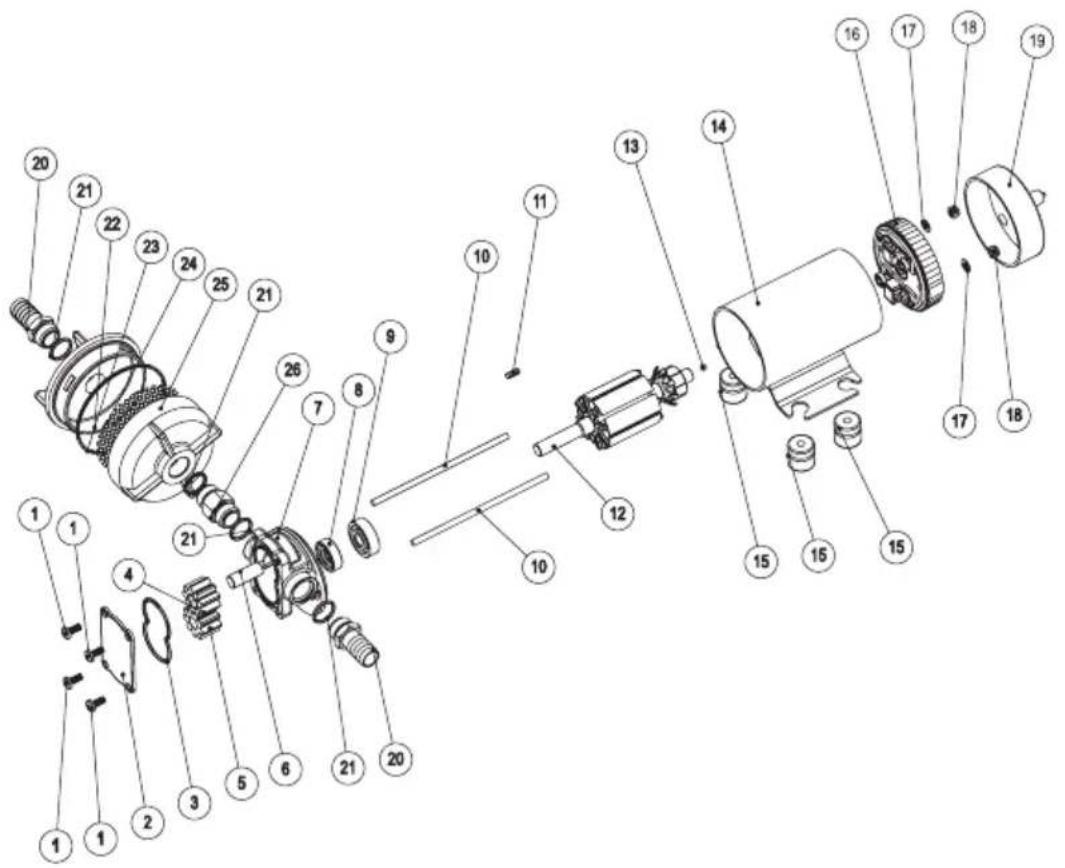

SPRÄNGSKISS

Nr	Antal	Benämning
1	4	Skruv M4 x 10
2	1	Frontplatta
3	1	O-ring
4	1	Tomgångsdrev
5	1	Drivväxel
6	1	Tomgångsaxel
7	1	Pumphus
8	1	Gummiläppstätning
9	1	Kullager
10	2	Stång
11	1	Kil
12	1	Ankare
13	1	Stålkula
14	1	Pumphölje med magneter
15	4	Gummifot
16	1	Kolborsthållare
17	2	Bricka
18	2	Mutter M4
19	1	Gummilock
20	2	Slanganslutning
21	4	O-ring
22	1	Yttre fi Iterhus
23	1	Filter O-ring
24	1	Filternät
25	1	Inre fi Iterhus
26	1	Nippel 3/8”

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
