BRUKSANVISNING 50-085 Biltema
OBS! Läs manualen före montering och användning. Spara den för framtida bruk.
WARNING! Grillen skall enbart användas utomhus.
ANVÄNDNINGSOMRÅDE
Denna klotgrill är avsedd för grillning med hjälp av träkol eller bricketter. Grillen skall enbart användas utomhus.

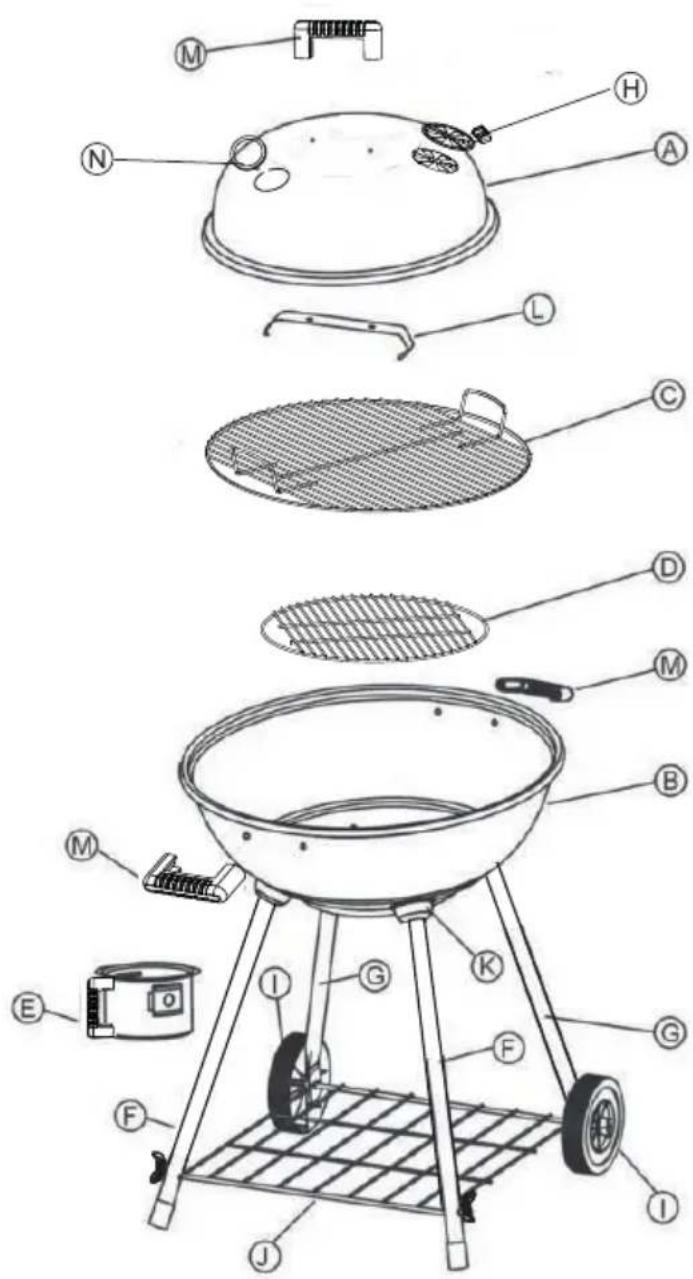

SPRÄNGSKISS
J. Avställningshylla
K. Benfästen
L. Lockkrok för upphängning
M. Handtag
N. Termometer
Monteringsdetaljer
| 1 | M6x35 | 4pcs | |
| 2 |  | M6x20 | 6pcs |
| 3 |  | M5x10 | 1pc |
| 4 |  | M5 | 1pc |
| 5 |  | M8 | 2pcs |
| 6 |  | M6 | 2pcs |
| 7 |  | PLAST 8X18 | 2pcs |
| 8 |  | FIBER 6X18 | 6pcs |
| 9 |  | METAL 6X18 | 10pcs |
-
Skruv, 4 st.
-
Skruv till handtag, 6 st.
-
Skruv, 1 st.
-
Mutter, 1 st.
-
Låsmutter, 2 st.
-
Vingmutter, 2 st.
-
Planbricka, plast, 2 st.
-
Planbricka, fi ber, 6 st.
-
Planbricka, metall, 10 st.
MONTERING
Verktyg
Du behöver: 1 fl atmejsel och 1 skiftnyckel (medföljer inte).
Instruktioner
Packa upp alla grillens komponenter ifrån förpackningen och lägg dem på ett jämnt och rent underlag. Se till att alla delar medföljer och är hela.
- Fäst luftventilen (H) till locket med skruv (3) och mutter (4). Muttern ska sitta på insidan av locket. Dra åt muttern.
- Fäst handtaget (M) till locket: För in 2 st skruvar till handtag (2), genom 2 st planbrickor av metall (9), lockkrok (L), lock (A), 2 st planbrickor av fi ber (8) och slutligen handtaget till locket (M).

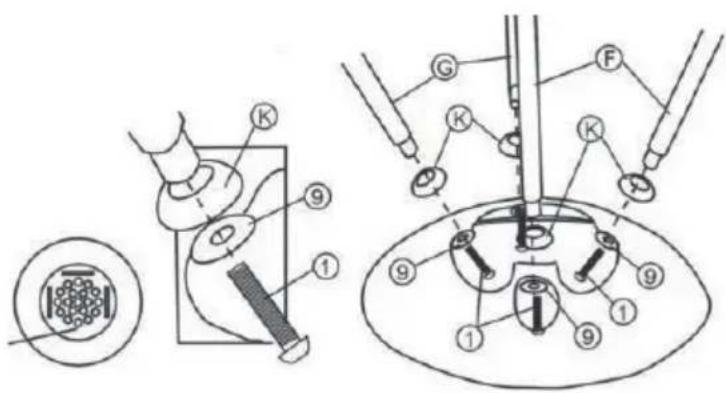

- Fäst benen (F) till skålen på följande vis: För in skruv (1) genom planbricka av metall (9), skål (B), benfäste (K) och till sist in i ben (F).
- Upprepa samma procedur för ben med hjul (G).

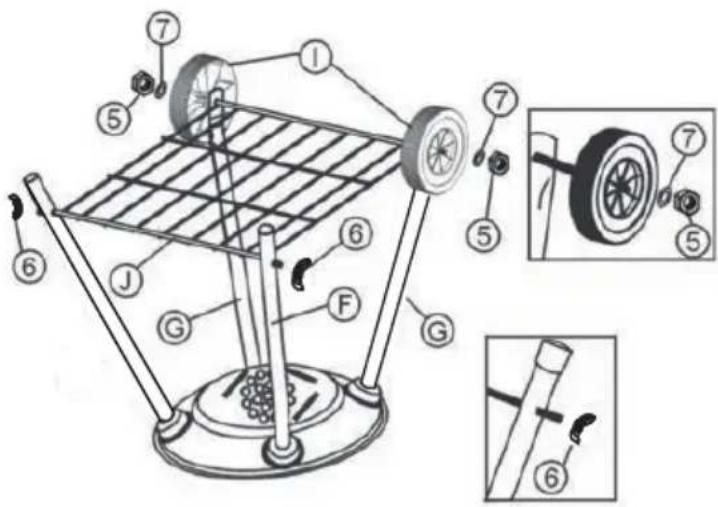

- Montera den första sidan av avlastningshyllan genom att skjuta in de korta axlarna genom benen (F). Lägg på planbricka av metall (9) och skruva åt med vingmutter (6).
- Montera den andra sidan genom att skjuta in de långa axlarna genom benen (G), hjulen (I), planbrickor av plast (7) och skruva åt med läsmuttrarna (5).

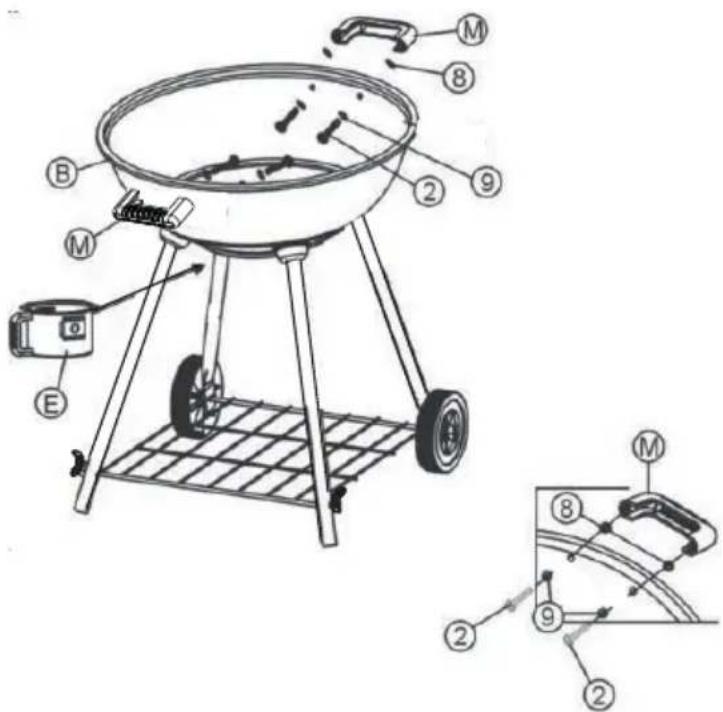

- Fäst handtagen (M) till skålen (B): För in 2 st skruvar till handtag (2), genom 2 st planbrickor av metall (9), skål (B), 2 st planbrickor av fi ber (8) och slutligen handtaget till locket (M).
-
Anslut asklådan (E) till skålen (B) genom rännorna.
-

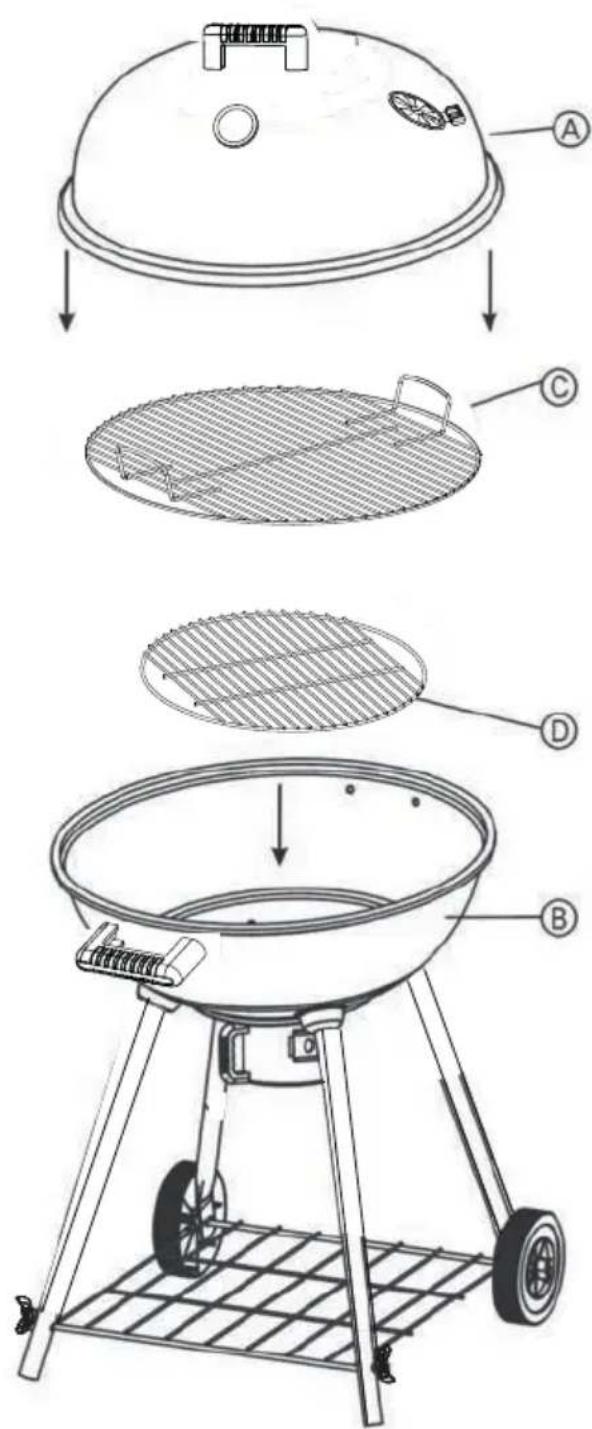

Lägg på kolgallret (D), grillgallret (C) och locket.
-
Dra åt alla skruvar och muttrar.
SÄKERHETSFÖRESKRIFTER
- Ställ grillen i lä på ett plant och brandsäkert underlag.
• Rör inte den varma grillen. - Låt inte barn eller djur komma i närheten av den tända grillen.
- En tänd grill skall alltid vara under uppsyn.
- Tänk på brandfaran– häll inte het aska eller glödande kol på marken.
- Se alltid till att ha vatten i närheten av grillen.
- Spruta inte tändvätska på grillen när den är varm.
- Denna grill är endast för utomhusbruk. Försök aldrig använda grillen i stängda utrymmen eller under någon form av tak, inklusive tält och verandor. Håll grillen på ett säkerhetsavständ på minst 1 m ifrån väggar.
- ANVÄND ALDRIG BENSIN, ALKOHOL ELLER FOTOGEN I GRILLEN. Endast tändvätska får användas enligt leverantörens instruktioner. Använd inte mer än 2,5 kg kol i grillen vid varje tillfälle.
- Grillen får inte fl yttas när den är tänd.
- Grillens ytor kan bli mycket varma. Använd grillvantar och lämpliga köksredskap för att undvika brännskador på hud.
- När grillen har svalnat av helt, töm asklådan. Täck och förvara grillen när den ej används.
