BRUKSANVISNING PS 10 8 Biltema

SE - Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången! Spara bruksanvisningen i anslutning till mskinen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

Förklaring av begrepp och symboler

BEGREPP/SYMBOL FÖRKLARING
Allmänna säkerhetsföreskrifter	Alla operatörer av elverktyg ska känna till dessa, även om de inte alltid är applicerbara på ditt elverktyg.
Särskilda säkerhetsföreskrifter	Verktygsspecifi ka säkerhetsföreskrifter.
VARNING! Risk för dödsfall eller allvarlig personskada.
FÖRSIKTIGHET! Risk för mindre personskada.
	WARNING! Säkerhetsrisk, särskild uppmärksamhet erfordras.
	Läs igenom hela bruksanvisningen innan elverktyget tas i bruk.
	Använd skyddsglasögon och hörselskydd.
	Använd andningsskydd

Allmänna säkerhetsföreskrifter för elverktyg

⚠️ WARNING! Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifi kationer som med medföljer detta elverktyg. Om följande instruktioner inte följs, fi nns risk för elchock, brand och/eller allvarlig skada.

Säkerhet på arbetsplatsen

a. Håll arbetsplatsen ren och väl upplyst. Ostädade eller mörka arbetsplatser ökar risken för olyckor.
b. Använd inte elverktyg i explosiva atmosfärer, till exempel i närheten av brandfarliga vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända damm och gas.
c. Håll barn och obehöriga borta när du använder elverktyg. Om du blir distraherad under arbetet kan du tappa kontrollen.

Elsäkerhet

a. Elverktygets stickkontakt måste passa eluttaget.

Modifi era aldrig kontakten. Jordade elverktyg får inte anslutas till ett elnät med en uttags-adapter. Oförändrade stickkontakter minskar risken för elstöt.

b. Undvik kroppskontakt med jordade ytor, som t.ex. rör, element, spisar och kylskåp. Risken för elstöt ökar om din kropp är jordad.
c. Exponera inte elverktyg för regn och väta. Kommer vatten in i elverktyget ökar risken för elstöt.
d. Misshandla inte elkabeln. Använd inte elkabeln för att bära eller dra elverktyget. Dra inte i elkabeln vid ur-koppling, håll i stickkontakten. Håll elkabeln borta från värme, olja, vassa kanter och rörliga delar. Skadade eller hoptrasslade elkablar ökar risken för elstötar.
e. När elverktyget används utomhus ska en förlängningskabel som är avsedd för utomhusbruk användas. Förlängningskablar för utomhusbruk minskar risken för elchock.
f. Om elverktyget måste användas på en fuktig plats, ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

Personlig säkerhet

a. Var uppmärksam på vad du gör och använd sunt förnuft när du använder elverktyget. Använd inte elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Dålig uppmärksamhet kan resultera i allvarliga personskador.
b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom andningsmask, halksäkra skyddsskor, hjälm och hörselskydd ska användas vid behov.
c. Förhindra oavsiktlig start. Se till att strömbrytaren är i av-läge innan du ansluter elverktyget till strömkällan och när du tar upp eller bär verktyget. Om du bär elverktyget med fi ngret på strömbrytaren eller ansluter elverktyg som har strömbrytaren i på-läge till nätet ökar risken för olycka.
d. Ta bort eventuella justeringsnycklar eller skruvnycklar innan du startar elverktyget. En skruvnyckel eller justeringsnyckel som sitter kvar på en roterande del kan orsaka personskada.
e. Sträck dig inte för att kunna utföra ett arbetsmoment. Behåll ett ordentligt fotfäste och god balans. God balans ger bättre kontroll över elverktyget i oväntade situationer.
f. Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst sittande kläder, smycken eller långt här kan fastna i rörliga delar.
g. Om elverktyget är utrustat med en anslutning för dammutsugning och dammuppsamling, ska sådan utrustning anslutas och användas på korrekt sätt.

Dammuppsamling minskar riskerna med farligt damm.

h. Ignorera inte säkerhetsföreskrifterna bara för att du är väl bekant med verktyget. En vårdslös handling kan orsaka allvarliga skador på en bråkdel av en sekund.

Användning och skötsel av elverktyg

a. Tvinga inte elverktyget. Använd rätt elverktyg till arbetet. Elverktyg gör ett bättre och säkrare jobb när de används i rätt takt för avsedd arbetsuppgift.
b. Använd inte elverktyget om strömbrytaren är defekt. Elverktyg som inte kan stängas av med strömbrytaren är farliga och måste repareras.
c. Bryt strömmen till elverktyget innan du justerar, installerar och förvarar elverktyget. Denna säkerhetsåtgärd eliminerar risken att elverktyget startas oavsiktligt.
d. Förvara elverktyg utom räckhåll för barn. Låt inte okunniga personer använda elverktyget. Elverktyg är farliga i händerna på okunniga användare.
e. Följ skötselråden. Kontrollera att elverktyget är i funktionsdugligt skick och att alla delar är hela och korrekt monterade. Om elverktyget är skadat måste det repareras före användning. Många olyckor beror på misskötta elverktyg.
f. Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar är mindre benägna att kärva och är lättare att kontrollera.
g. Använd elverktyget och tillbehören enligt bruksanvisningens instruktioner, och med hänsyn till arbetsförhållanden och arbetsuppgiften. Används elverktyget för icke avsedda uppgifter kan farliga situationer uppstå.
h. Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor påverkar operatörens kontroll över elverktyget i oväntade situationer.

Service

a. Service på elverktyget ska utföras av en behörig reparatör med identiska reservdelar. Detta säkerställer att elverktyget är säkert att använda.

Batteriet/batteriladdaren

• Läs batteriets och batteriladdarens bruksanvisning.
• Använd endast rekommenderat batteri till elverktyget.
• Använd aldrig skadade eller modifi erade batterier.

Särskilda säkerhetsföreskrifter för slipmaskin

• Håll elverktyget i de isolerade handtagen. Detta skyddar mot eventuell elchock vid oavsiktlig kontakt med strömförande föremål och elkablar.
• Risk för vibrationsskada. Undvik långa arbetspass och avbryt arbetet vid förändringar på händernas hudfärg eller om fi ngrarna domnar.
• Använd personlig skyddsutrustning: Hörselskydd, skyddsglasögon, andningsmask.

PRODUKTFAKTA

Elverktygets avsedda användningsområde

Handhållen slipmaskin med vridbar slipplatta och fast varvtal för torrslipning i trä, plast, metall, gips och icke blyhaltig färg.

• Elverktyget ska användas för privat bruk med rekommenderade tillbehör och i enlighet med bruksanvisningens instruktioner. All annan användning betraktas som felaktig.
• Elverktyget får inte modifi eras, öppnas eller repareras av obehörig.
• Elverktyget ingår i en produktserie och ska endast användas med produktplattformens gemensamma batteri.

Förpackningens innehåll

Kontrollera att innehållet är komplett och oskadat. Förpackningen ska innehålla följande delar:

• Slipmaskin
• 3 st. slippapper: P60, P120, P180
• Dammuppsamlare
• Bruksanvisning

Tekniska data

Spänning: .....10,8 V

Oscillering: 1,2 mm

Varvtal, obelastad: .....10000 rpm

Slippapper: 95 x 135 mm (11 hål)

Isoleringsklass: .... Class III

Skyddsklass: IPX0

Vikt: 758 g

Buller och vibrationer

Angivna nivåer för ljud och vibrationer är emissionsvärden för jämförelse mellan maskiner och preliminär exponeringsbedömning. Vid fastställning av lämpliga skyddsåtgärder ska hänsyn tas till alla faktorer som påverkar den totala exponeringen, till exempel monterade tillbehör, arbetstid, arbetsuppgift, arbetsmiljö eller undermåligt underhåll av elverktyget.

FÖRSIKTIGHET!

• Risk för hörselskada. Använd lämpliga hörselskydd med hänsyn till exponeringen.
• Risk för vibrationsskada. Avbryt arbetet om händerna ändrar färg eller domnar.

Buller

Mätmetod....EN 62841

Emissionstrycknivå L PA: ..... .80 dB(A)

Mätosäkerhet L _PA : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 dB(A)

Beräknad ljudeffektnivå LWA: .....91 dB(A)

Mätosäkerhet L _WA :....3 dB(A)

Garanterad ljudeffektnivå LWA: . . . . . . .94 dB(A)

Vibrationer

Mätmetod:....EN 62841

Vibrationer: 4,7 m/s ^2

Osäkerhet K: 1,5 m/s

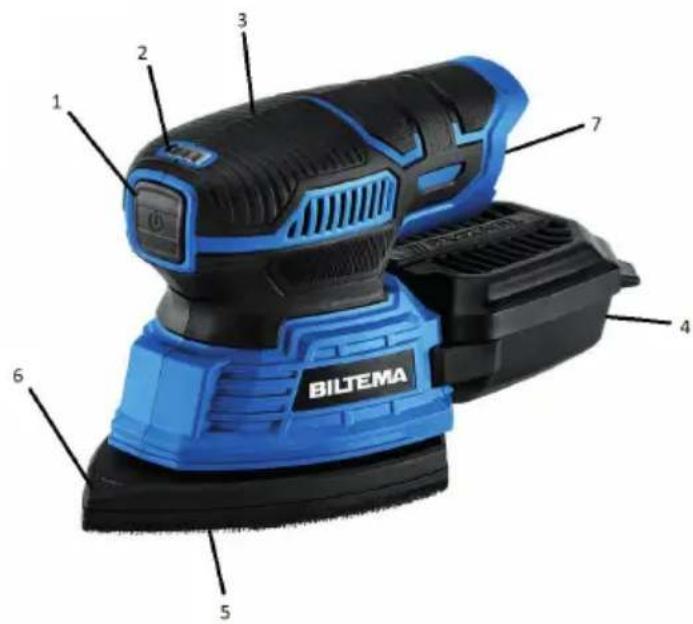

Illustrerade komponenter

1. Strömbrytare
2. Batteriindikator
3. Handtag
4. Uppsamlare
5. Karborrfäste
6. Slipplatta
7. Batterifäste

1 2 3 7 4 6 5 BILTEMA

ANVÄNDNING

⚠ FÖRSIKTIGHET! STÄNG AV ELVERKTYGET OCH DRA UT STICKKONTAKTEN INNAN TILLBEHÖREN MONTERAS PÅ ELVERKTYGET.

Val och byte av slippapper

Välj slippapper med samma hålbild som slipplattan, annars samlas slipdammet inte upp i spånuppsamlaren och kardborrfästet kan skadas. För bästa resultat vid slipning i trä, börja alltid med en grovkornigt slippapper.

HÅLBILD KORNSTORLEK YTFINISH

140 X 98 mm	40 - 60 K Grov
	80 - 120 K Medium
	140 - 240 K Fin

a. Ta tag i kanten på slippappret och dra av det från sliplattan (6).
b. Avlägsna eventuellt damm från slipplattans kardborrfäste med en dammsugare.
c. Anpassa det nya slippapprets hål så att de hamnar rakt över slipplattans hål. Tryck fast slippappret på slipplattan.
d. Kontrollera att slippappret sitter fast ordentligt.

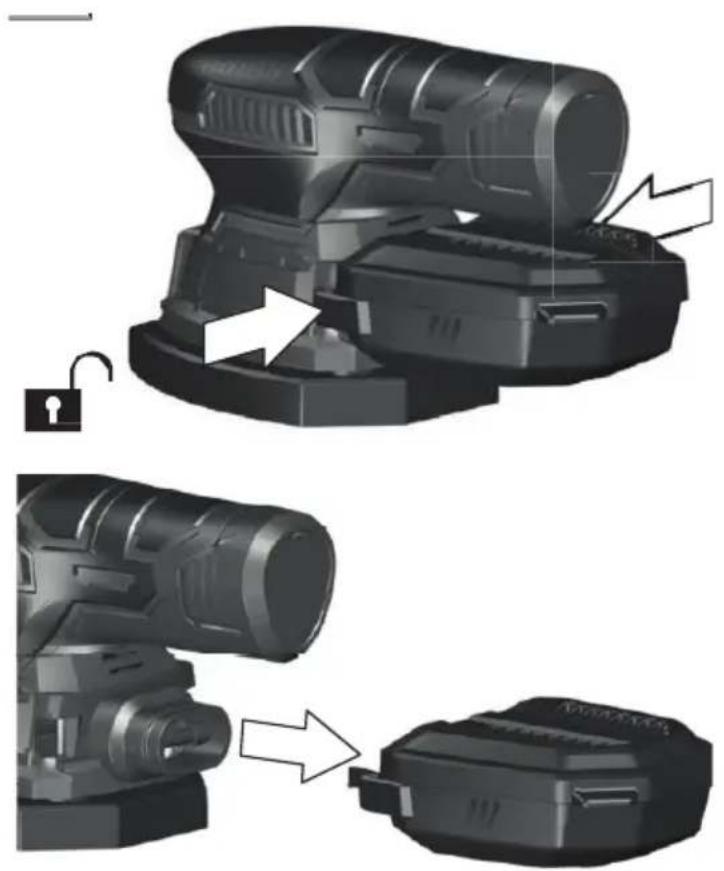

Montera/demontera uppsamlaren

Använd alltid uppsamlaren för att minska risken för inandning av giftigt damm. Töm uppsamlaren regelbundet och blås bort damm med tryckluft.

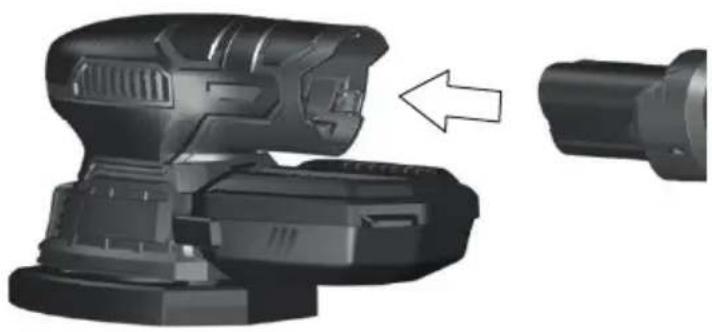

Ladda batteriet enligt batteriets manual och montera enligt följande bilder.

a. Montera lämpligt slippapper på slipplattan för arbetet som skall utföras.
b. Kontrollera att arbetsstycket inte innehåller några främmande föremål och spänn därefter fast det på en arbetsbänk. Kontrollera att arbetsstycket inte kan röra sig.
c. Kontrollera att slipmaskinen är hel och att det inte fi nns några lösa skruvar.
d. Montera batteriet och uppsamlaren.
e. Greppa maskinen med en hand på handtaget.
f. Håll maskinen ovanför arbetsstycket och starta maskinen med strömbrytaren (1), avvakta tills motorn uppnått fullt varvtal.
g. För försiktigt ned slipmaskinen mot arbetsstycket och slipa med jämna oavbrutna rörelser längs med träets ådring. Applicera ett lätt och jämnt tryck under hela arbetet. Låt maskinen sköta arbetet, applicera aldrig för hårt tryck.

h. Då ytan är jämn, byt till en mer fi nkornigt slippapper.
i. För bättre åtkomst vid trånga utrymmen kan slippplattans läge justeras till olika lägen. Vrid plattan åt sidan tills den går in i ett spår och klickar.
j. Då arbetet är klart stäng av motorn med strömbrytaren (1), avlägsna batteriet och rengör maskinen.

OBS!

• Arbeta aldrig utan slippapper, slipplattans kardborrfäste skadas.
• Applicera inte för hårt tryck – låt maskinen göra jobbet.

SKÖTSEL

WARNING! STÄNG AV ELVERKTYGET OCH A UT BATTERIET FÖRE UNDERHÅLL.

Rengöring

• Maskinens hölje.
  • Ventilationsöppningarna.
• Slipplattans kardborrfäste.

c. Torka av maskinen med en torr trasa.
d. Kontrollera att alla skruvar är åtdragna.

OBS! Använd aldrig rinnande vatten eller kemikalier vid rengöring. Vatten kan orsaka kortslutning och kemikalier kan skada plastdetaljer.

Felsökning

• Motorn startar inte: Kontrollera batteriet och att strömbrytaren är i läge "I".
• Motorn går ojämnt: Motorn är överbelastad. Låt elverktyget vila och arbeta sedan med mindre tryck.

Förvaring

Utför underhåll efter användning och förvara elverktyget oåtkomligt för barn och obehöriga i ett rent och torrt utrymme.

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
