BRUKSANVISNING R600A Biltema

Tak- och väggslip r600a

1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER
5. ÖVERSIKTSBILD
6. MONTERING
7. SÄKERHET
8. ANVÄNDNING
9. FÖRVARING
10. SKÖTSEL
11. EL-AVFALL

1. inTroDUkTion

Denna manual innehåller viktig information om maskinens användning och säkerhetsrisker m.m. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar:

WARNING! Risk för allvarlig olycka.

OBS! Risk för mindre personskada eller ma- skinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen.

Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. Tekniska DaTa

Modell....R7237A-F

Spänning .....230 V \~ 50 Hz

Effekt ....600 W

Max vridmoment .....2,5 Nm

Varvtal....600-1500 r/min

Diameter, slipplatta .....215 mm

Diameter, sandpapper .....225 mm

Isoleringsklass ....Class II

Skyddsklass....IP20

Ljudtryck LPA (EN ISO 3744) . .84 dB (A)

KPA:....3 dB

Ljudvolym LWA (EN ISO 3744) .95 dB (A)

KPA:....3 dB

Vibrationer (EN12096)....Ah: 3,03 m/s ^2

K = 1,5 m/s ^2

Längd 110/165 cm

Vikt (utan förlängningsrör) ....3,2 kg

Vikt (med förlängningsrör) . . . .3,5 kg

Kabellängd .....4 m

Tillbehör

Slippapper: # 60, 80, 120, 150, 180, 240

• 2 adapters
  • Dammsugarslang 4 m
• 2 kolborst

3. användDningsområDe

Maskinen är konstruerad för att slipa tak och väggar i syfte att få bort rester, färg, lim och lös plast m.m. Maskinen är inte lämplig för att bearbeta material som innehåller asbest. Maskinen kan vikas ihop för enkel transport och förvaring, samt förlängas med en förlängning. För högre säkerhet bör man alltid ansluta en grovdammsugare till maskinen som transporterar bort giftigt damm. Maskinen får endast användas i enlighet med instruktionerna i denna manual.

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Vid behov, använd skyddsutrustning såsom andningsskydd, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.

• Använd endast rekommenderade tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Förhindra oavsiktligt start genom att bryta strömmen före service och reparation eller när maskinen inte används.
• Ta alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara virad på en rulle. Dra ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.
• Maskinen är dubbelisolerad och behöver inte jordas. Reparation av elektriska delar får endast utföras av elektriker.

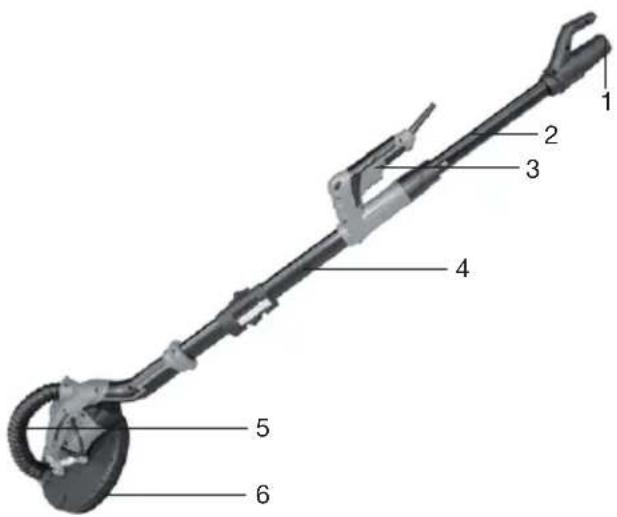

5. ÖVERSIKTSBILD

1. Anslutning för dammsugarslang
2. Förlängningsrör
3. Handtag med strömbrytare, hastighetsreglage och läsknapp
4. Rör
5. Flexibel sugslang
6. Slipplatta

6. MONTERING

WARNING! Vid montering ska maskinen inte vara ansluten till elnätet.

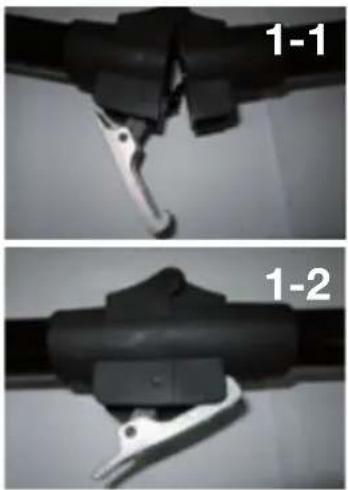

För ihop den främre och bakre delen och fäst med spaken enligt bilderna nedan.

Sätt på slippappret så att hålen möts.

OBS! Montera endast förlängningsröret vid behov. För låga höjder utförs arbetet säkrare och enklare utan förlängningsrör.

1. För in förlängningsröret på handtagets koppling.
2. Lås fast förlängningsröret med låsmuttern.

6.4 Dammsugare

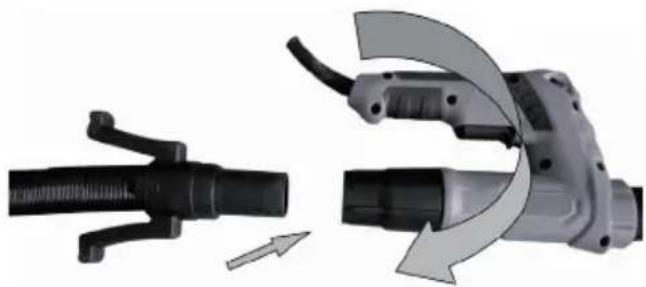

1. Lossa låsmuttern på maskinens dammsugarslang och anslut slangen till kopplingen på handtaget.
2. Anslut dammsugarslangen till en grov-dammsugare.

Följande symboler finns på maskinen.

Maskinen är dubbelisolerad enligt EN60745, därför behöver den inte jordas.

För att minska risken för skador, läs manualen före användning.

Använd hörselskydd.

Använd skyddsglasögon.

Använd skyddsmask.

7.2 Särskilda säkerhetsföreskrifter

Även vid korrekt användning av maskinen kvarstår vissa risker som måste beaktas. Läs dessa säkerhetsföreskrifter noga före användning.

• Stäng av maskinen omgående i följande farliga situationer:
• När spänningskällan, stickkontakten eller elkabeln är skadad.
• När strömbrytaren är sönder.
• När det ryker eller luktar bränt från maskinen.
• Använd aldrig maskinen i explosiva miljöer.
• Låt aldrig kabeln vidröra dina kropppsdelar.
• Använd endast förlängningskabel som är godkänd för det aktuella arbetsområdet.

• Tvinga inte maskinen att utföra arbets-uppgifter den inte är konstruerad för, t.ex. grovslipning, borstning etc.

• Använd endast identiska reservdelar vid service.

• Använd endast tillbehör som tål maskinens maximala hastighet.
• Använd inte böjda eller spruckna tillbehör. Kontrollera tillbehören och provkör maskinen utan människor i närheten på maximal hastighet i en minut innan du börjar arbeta.
• Lägg inte ifrån dig maskinen innan du kontrollerat att den stannat helt.
• Rengör maskinens uttömningskanal regelbundet.
• Håll i maskinen stadigt med bägge händer vid arbete.
• Använd inte för stort slippapper. Följ tillverkarens rekommendationer. Om slippappret är för stort finns risk för personskador och att pappret fastnar.
• Bär alltid skyddsmask P2, arbetshandskar, skyddsglasögon och åtsittande arbetskläder.
• Använd lämplig grovdammsugare.
• Var alltid beredd på maskinens reaktionskraft.

8. HANDHAVANDE

WARNING! Slipdamm kan vara farligt att inandas. Använd skyddsmask vid all hante-ring av slipdamm. Anslut alltid en grov-dammsugare till maskinen.

1. Montera på förlängningsröret om du ska arbeta på tak och höga väggar.
2. Anslut dammsugarslangen mellan maskinen och en grovdammsugare.
3. Kontrollera att maskinen är korrekt monterad och att delar sitter fast ordentligt.
4. Anslut maskinen till elnätet, 230 V.
5. Håll maskinen med bägge händer i handtagen, håll inte i slipplattan.
6. Håll maskinen fri från arbetsytan och tryck in strömbrytaren för att starta maskinen.

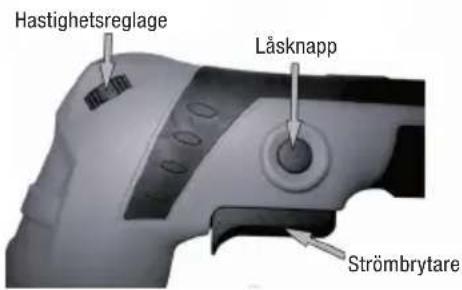

7. Justera hastigheten med hastighetsreglaget, 600–1500 rpm. Tryck eventuellt in låsknappen för att slipa med konstant hastighet.

1. Börja slipa, men tryck inte maskinen hårt mot underlaget, eftersom maskinen kan överbelastas. Är du missnöjd med slipresultatet bör du byta slippapper istället för att trycka hårdare.
2. Stäng av maskinen och dra ut stickkontakten från eluttaget så fort arbetet är utfört eller du tar en paus.

9. FÖRVARING

• Kontrollera att maskinen är hel och väl rengjord.
• Förvara maskinen i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga.
• Förvara alltid maskinen i en miljö med temperaturer mellan 0 °C och +40 °C.
• Förvara inte maskinen i närheten av nedbrytande kemikalier, lösningsmedel eller gödningsmedel som kan skada maskinen.

10. SKÖTSEL

WARNING! Stäng av maskinen och dra ut stickkontakten från eluttaget före all form av skötsel.

10.1 Underhåll och reparation

- Maskinen behöver inget underhåll förutom rengöring och byte av utslitna maskindelar.

• Reparationer får endast utföras av behörig tekniker.
• Elkabeln får endast bytas av behörig tekniker.

10.2 Byte av kolborst

Vid kraftig gnistbildning ska maskinen lämnas till behörig elektriker för kontroll och byte av kolborst.

10.3 Byte av slipplatta

OBS! Använd endast rekommenderad slipplatta.

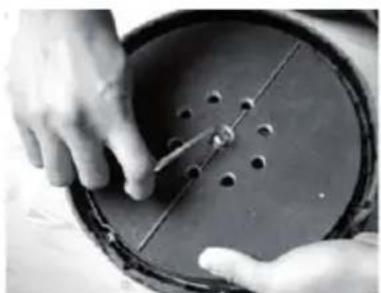

1. Lossa centrumskruven med en inexnyckel. Byt platta och skruva tillbaka skruven.

1. Kör maskinen på låg hastighet i några minuter tills slipplattan sitter bra. Under detta moment kan vita skumpartiklar komma ut vid sliphuvudet, vilket är normalt och inget tecken på att maskinen är skadad.

10.4 Rengöring

Rengör maskinen regelbundet med en lätt fuktad trasa och en mild tvållösning som inte är skadlig för plastdetaljerna. OBS! Vatten får inte tränga in i maskinen. Använd eventuellt en dammsugare eller tryckluft med lågt tryck för att rengöra ventilationshål och kopplingar.

10.5 felsÖkning

WARNING! Maskinen får endast repareras av behörig personal.

fel orsak ÅTgärD

Motorn startar inte. Anslutningsproblem	med kablar och kopplingar.Trasig strömbrytare.	Lämna in maskinen för lagning.
Missljud och motorproblem. Trasig strömbrytare.Blockerade komponenter.Överbelastning.	Minska belastningen.
Motorn överhettas. Främmande föremål i motor.För lite eller smutsigt smörjmedel.För högt varvtal.	Lämna in maskinen för lagning.Tillsätt eller byt smörjmedel.Lätta på trycket.
Gnistor från kommutatorn. Kortsluten rotor.Slitna kolborst.Ojämn yta på kommutatorn.	Lämna in maskinen för lagning.Rengör/slipa kommutatorn.

11. el-av fall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
