BRUKSANVISNING 46-207 Biltema
Rörelsevakten är lämplig för montering utomhus. Läs och spara denna manual.
TEKNISKA DATA
Inkoppling: 230 V/AC \~ 50 Hz
Justerbart skymningsrelä: 5 Lux \~ 200 Lux.
Justerbar inkopplingstid: . min. 10 sek. ± 5 sek.
Avkänningsområde, horisontellt: ..... 180°
Räckvidd: 12 m max. (< 24 °C)
Monteringshöjd: ..... 1,8–2,5 m
Skyddsklass: IP44
FUNKTIONER
Tidinställning (TIME)
Rörelsevakten kan justeras så att lampan lyser mellan 10 ± 5 sekunder och 4 ± 1 minuter (TIME). Vrid från (+) till (-) för att minska lystiden.
Ljuskänslighet (LUX)
Rörelsevakten kan justeras för att aktiveras endast i mörker eller både i mörker och dagsljus.
Vrid mot månsymbolen för att rörelsevakten endast ska aktiveras i mörker.
INSTALLATION
Val av installationsplats
- Lämplig monteringshöjd är minst 2,5 m över marken.
- Kontrollera att sensorn inte skyms av föremål.
- Undvik att montera rörelsevakten på platser med stora temperaturvariationer; t.ex. i närheten av utsläpp från luftkonditionering eller centralvärme.
• Rikta inte sensorn mot en lampa. - Sensorn är mindre effektiv när människor går rakt mot den. Montera därför rörelsevakten så att människor korsar avkänningsområdet.
Montering
WARNING!
- Rörelsevakten ska inkopplas av behörig elektriker.
- Koppla bort strömmen innan montering påbörjas för att undvika elektrisk stöt.
-
Sensors ytterhölje får ej öppnas.
-
Stäng av strömmen vid elcentralen/proppskåpet.
- Lossa skruvarna i rörelsevaktens bakstycke med en kryssmejsel.
- Ta loss täcklocket av gummi som täcker kabelöppningen i bakstycket.
- Fäst bakstycket på väggen i de två hålen med bifogade skruv och plugg.
- Anslut strömkablarna till rörelsevaktens kopplingsdosa enligt kopplingsschemat.
- Skruva fast rörelsevakten på bakstycket med skruvarna.
- Slå på strömmen vid elcentralen/proppskåpet igen.
- Nu kan rörelsevakten testas.

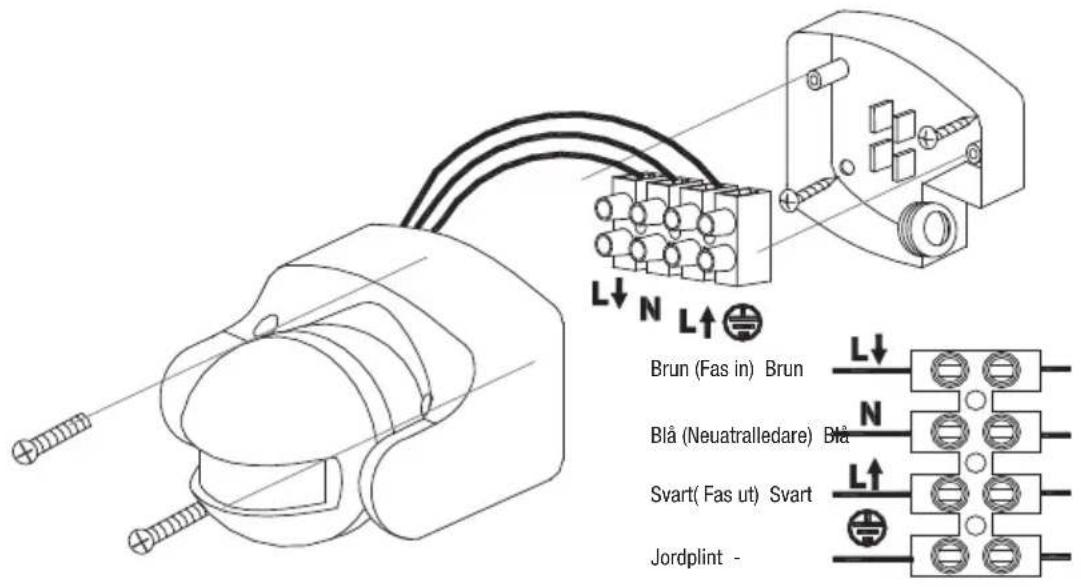

kOPPIINGs- Och MONteRINGsscheMa
- Vrid LUX till solen och TIME till minimum.
- Gör ett gångtest och kontrollera att lampan tänds när du passerar önskat område, annars rikta om och justera sensorn innan du provar igen.
Återvinn oönskat material i stället för att slänga det bland soporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en
återvinningscentral och där kasseras på ett miljövänligt sätt.
Art. 46-207 Vit/Hvit/Valkoinen/Hvid
Art. 46-208 Svart/Sort/Musta/Sort
