BRUKSANVISNING 25-9947 Biltema

Portabel kemtoalett som inte kräver några yttre anslutningar eller genomföringar i båtskrovet, det är bara att ställa toaletten på lämplig plats. Perfekt för den mindre båten, husvagnen, kolonin etc. Toaletten består av två delar som kan tas isär. Den undre delen är en septiktank och den övre delen består av lock, sittring och spoltank/spolmekanism. När toalettens septiktank behöver tömmas och rengöras, plockas den övre delen bort (snäpplåsen öppnas), varpå den undre delen (septiktanken) kan bäras som en dunk och enkelt lyftas ur t.ex. båten. Vid korrekt användning, rengöring och skötsel så är den portabla kemtoaletten luktfri och mycket hygienisk.

2. INTRODUKTION

Innan den portabla toaletten börjar användas, ägna en kort stund åt dess egenskaper, konstruktion och olika detaljer för korrekt användning.

Egenskaper

• Bekväm och miljövänlig
• Tät konstruktion av etylenplast
• Helt sluten enhet
• Luktfri och hygienisk
- Inga yttre anslutningar eller genomföringar i båtskrovet krävs
- Snäpplås av säkerhetstyp
• 22 liters septiktank
• Nivåindikator
- Enkel tömning och rengöring

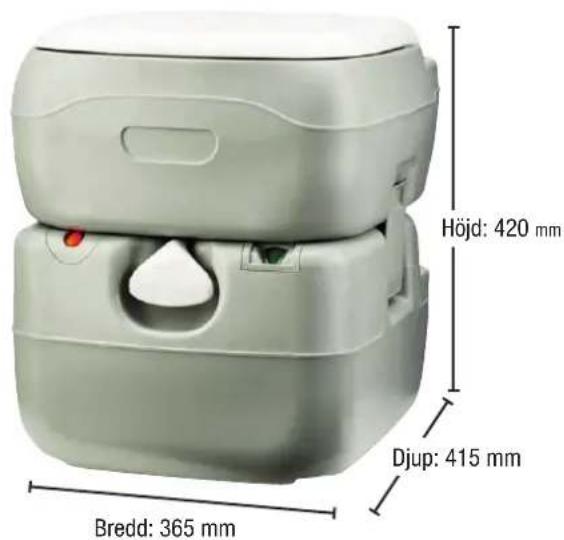

- Passar i de fl esta trånga utrymmen. Mått: 365 x 415 x 420 mm (b x d x h), fi g. 1.

Fig. 1

Konstruktion

• Sittring och lock i vuxenstorlek, massiv och tjock väggkonstruktion, stark nog för att stå på.
• Spolning sker alltid med färsk spolvätska, ingen vätska som cirkulerar.
• Helt sluten konstruktion. Inga yttre vatten- eller strömanslutningar krävs.

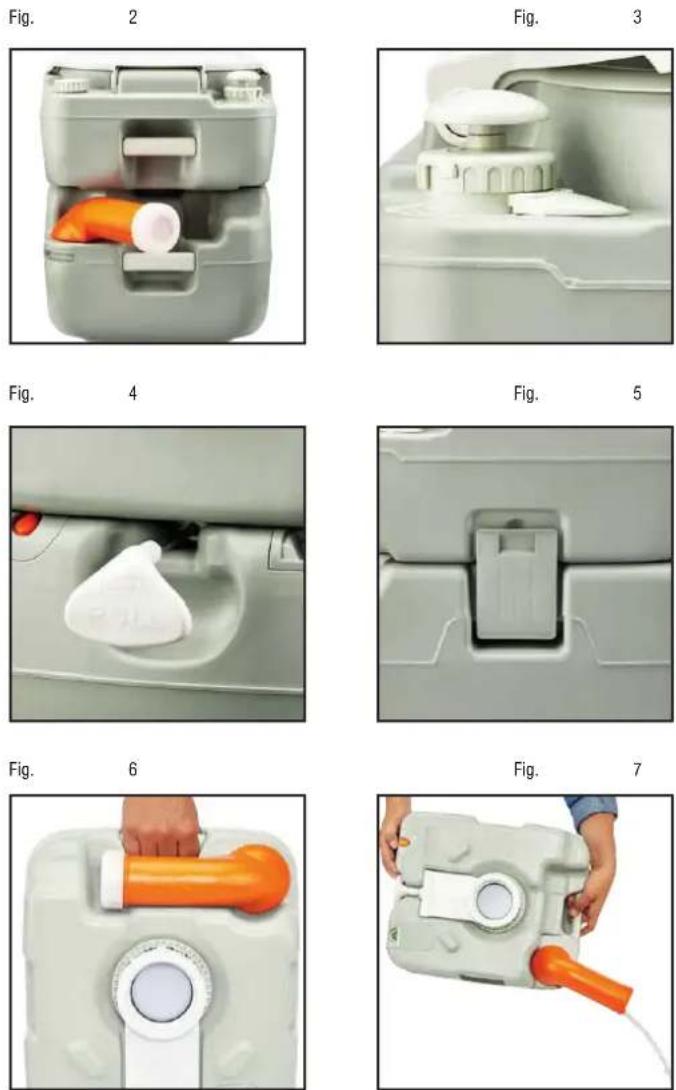

• Spoltankens kapacitet klarar upp till ca. 50 spolningar (fi g. 3).
• Reptålig yta med matt fi nish. Rengöring genom skrubbning kan göras utan att ytan skadas.
• Innan du drar ut skjutventilen eller öppnar locket på septiktanken, tryck på luftningsknappen (13) på sidan av toaletten så att inget avfall pressas ut.
• Dubbeltätande skjutventil skyddar mot läckage och lukt (fig. 4).
• Kraftiga, korrosionsbeständiga snäpplås håller samman septiktanken och spoltanken (fi g. 5).
• 22 liters borttagbar septiktank, lätt att tömma (fi g 7 + 11).
• Nivåindikator (12), aktiveras när halva tanken är full.
• Både septiktanken och spoltanken är tillverkade i ett stycke, inga skarvar.
• Tömning av septiktanken sker enkelt utan verktyg (fi g. 7).

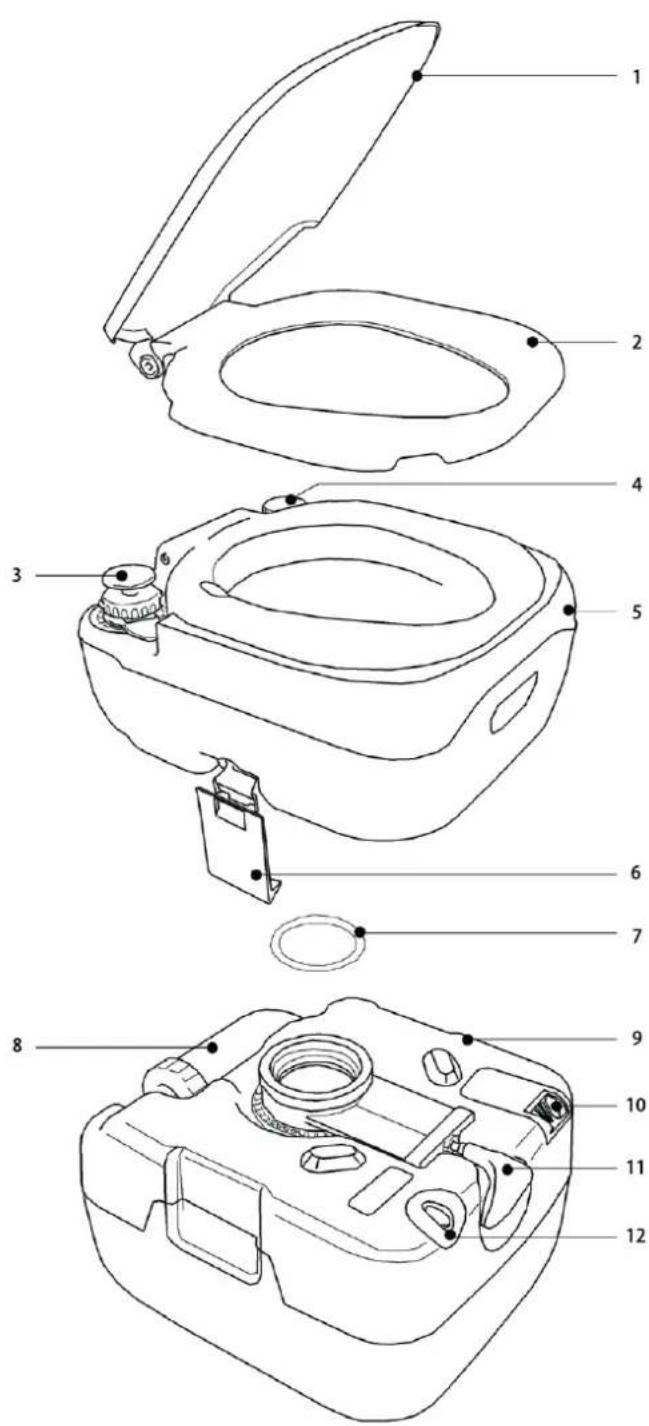

Toalettens olika delar (fi g. 8)

Nr. Beskrivning

1 Lock
2 Sittring
3 Injektionspump
4 Lock till spoltank
5 Spoltank
6 Snäpplås
7 Tätningsring
8 Tömningsrör
9 Septiktank
10 Nivåindikator
11 Skjutventil
12 Luftningsknapp

Fig. 8

Angiven användning och funktion av denna portabla toalett kan skilja sig åt beträffande användning och önskemål hos olika personer. Om det fi nns några frågor, kontakta din närmaste Biltema-återförsäljare. Den användningsprocedur som vi rekommenderar, vilket även är den mest effektiva proceduren, är den som följer nedan.

Funktion

• OBS! Alla portabla toaletter är färskvattentestade på fabriken. Med anledning därav kan det fi nnas rester av rent vatten i toaletten vid leverans.
• Öppna locket på tömningsröret och tillsätt saneringsvätska avsedd för toaletter. Följ rekommenderade instruktioner på saneringsvätskans förpackning.
• Se till att locket till septiktanken är ordentligt åtskruvat före användning.
• Skruva bort locket till spoltanken. Fyll tanken med spolvätska upp till en nivå strax under tanköppningen. Skruva fast locket igen.
• Vik upp locket och sätt dig på plats.
• Dra ut skjutventilens handtag på toalettens framsida före användning, varvid luckan mellan toalettskålen och septiktanken öppnas.

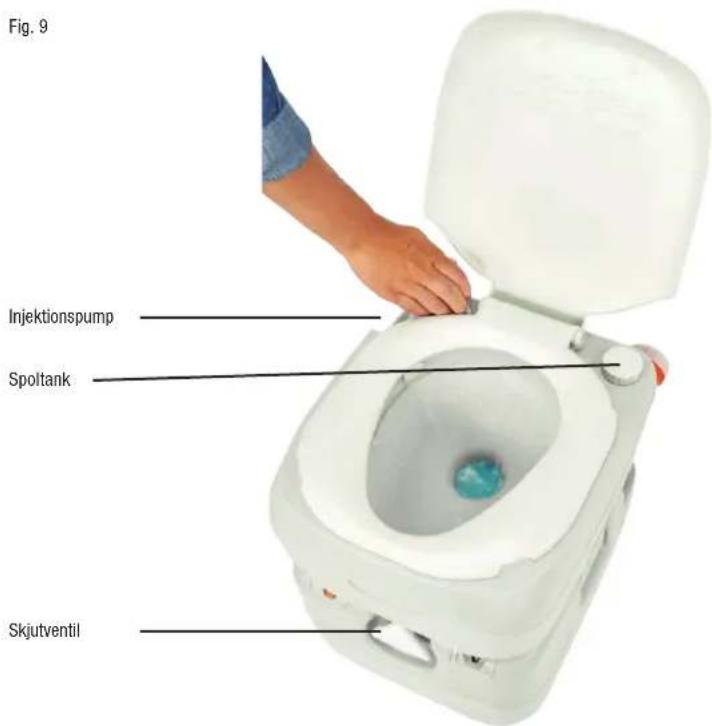

• Efter uträtat behov, spola en eller fl era gånger för att skölja rent i toalettskålen efter användning. Rengör även med toalettborste om så behövs (fi g. 9).
• Skjut avslutningsvis in skjutventilen helt och hålet för att stänga till mellan skålen och septiktanken till nästa användning.

Tömning av septiktank

Septiktanken har en kapacitet på 22 liter. Den skall tömmas när nivåindikatorn visar rött. Nivåindikatorn aktiveras när cirka halva tanken är full (vanligen sker tömning av septiktanken och påfyllning av spolvätska samtidigt). Rekommendation: Fyll på fullt med spolvätska i spoltanken. Septiktanken måste rengöras när ingen spolvätska kan tryckas ut från spoltanken, alternativt när nivåindikatorn visar rött.

Kontrollera så att skjutventilen trycks in helt och hålllet innan spoltanken och septiktanken skiljs från varandra. Vik sedan ut de båda snäpplåsen på båda sidor (fi g. 10). Greppa spoltanken med båda händerna och lyft bort den från septiktanken. OBS! Öppna inte septiktankens skjutventil.

Fig. 10

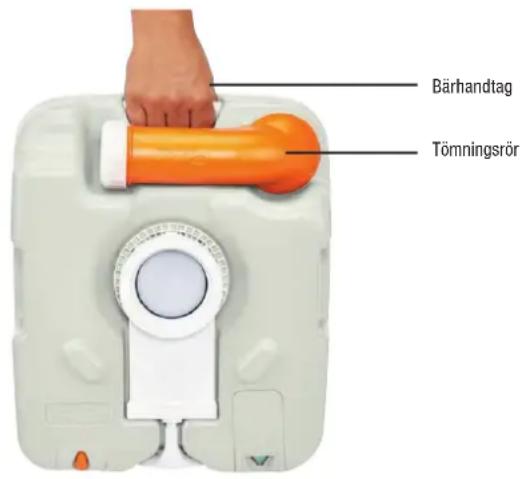

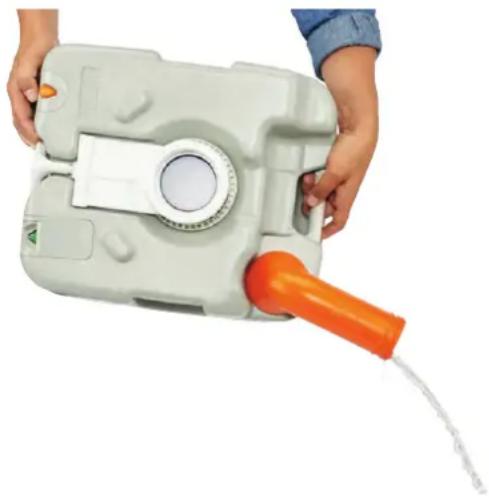

• Septiktanken kan sedan med hjälp av sitt bärhandtag enkelt och smidigt bäras som en dunk och lyftas ur båten, husvagnen, husbilen etc. (fi g. 10). Den töms därefter i en vanlig toalett eller i latrintömning (fi g. 11).
• När locket till tömningsröret skruvas loss, se till att septiktanken hålls i lodrät position.

Fig. 11

• Skiftningar i temperatur och atmosfäriskt tryck kan orsaka ett övertryck i septiktanken. Man bör vara uppmärksam på detta när skjutventilen eller locket till septiktanken öppnas. (Innan locket till septiktanken öppnas vid tömning, är det bästa att placera septiktanken i lodrät position, sedan försiktigt öppna och stänga skjutventilen, endast så mycket som krävs för att eliminera ev. övertryck i septiktanken.)
• För att undvika plask, håll sakta septiktankens innehåll i en vanlig toalett eller latrintömning.
• Häll i färskt sötvatten, skruva fast locket och skaka tanken för att rengöra den.
• Skruva loss locket och häll ut vattnet i toaletten. (Du måste själv avgöra om det måste tillsättas någon form av sane-

ringsvätska. Använd endast enligt instruktioner). Kontrollera att tätningsringen sitter korrekt och skruva fast locket ordentligt inför senare hopsättning med spoltanken.

OBS! Lämnas avfall kvar i septiktanken under längre tid än 3–4 dagar bör doseringen av saneringsvätska fördubblas.

Hopsättning av portabel toalett

- Placera septiktanken i lodrät position och se till att tättningsringen sitter korrekt på plats. Greppa spoltanken med båda händerna, vik ut de båda snäpplåsen och placera spoltanken ovanpå septiktanken så att spoltankens öppning hamnar mitt för septiktankens skjutventil. Se till att hopmonteringen sker på korrekt sätt.

• Haka fast de båda snäpplåsen vid septiktankens motsvarande spår och tryck dem inåt för att låsa fast i korrekt läge.
• Öppna locket till spoltanken och fyll på spolvätska upp till en nivå strax under tanköppningen. Skruva fast locket.

WARNING!

Häll inte saneringsvätska i spoltanken.

4. SÄKERHETSINSTRUKTIONER

1. Hanteras varsamt, vänd den inte uppochner, ingen omild behandling.
2. Undvik långvarig placering i direkt solljus.
3. Undvik höga temperaturer (över +60 °C).
4. Se till att det alltid finns tillräckligt med spolvätska i spoltanken före varje användning.
5. Använd ej locket som ryggstöd.
6. Repa ej toaletten med några spetsiga eller vassa föremål.
7. Rengör regelbundet septiktanken. Rengöring måste utföras när ingen spolvätska kan tryckas ut från spoltanken, alternativt när nivåindikatorn visar rött.
8. Saneringsvätska av alla fabrikat avsedda för kemtoaletter kan användas. Följ noggrant de instruktioner som fi nns på saneringsvätskans förpackning.
9. Lås fast snäpplåsen enligt instruktionerna för att tillför- säkra säker hopmontering av de båda tankarna. Kontrollera regelbundet åtdragningen av skruvar.
10. Septiktanken kan inte börja användas förrän skjutventilen monterats på plats. Montera och använd skjutventilen enligt instruktionerna i manualen.

5. UNDERHÅLL

1. Smörj regelbundet skjutventilen med smörjmedel.
2. Skjutventilen kan behöva plockas bort för rengöring eller inspektion genom att den skruvas loss moturs.
3. Rengör toalettens yttre med en mild tvållösning.
4. Kontrollera regelbundet tillbehören.

6. FÖRVARING

Denna portabla kemtoalett kan användas året om, även på vintern. Vid vinterförvaring av toaletten, gör enligt följande:

1. Töm spoltanken och septiktanken.
2. Försäkra dig om att allt vatten dränerats från injektionspumpen genom att pressa samman den fl era gånger till dess att inget vatten kommer in i toalettskålen.
3. Förvara toaletten i svalt utrymme, undvik starkt solljus och höga temperaturer. OBS! En liten mängd vatten kan bli kvar i spoltanken, men det är ofarligt vid vinterförvaring.
