BRUKSANVISNING 84-0102 Biltema

Denna manual innehåller viktig information om hur produkten används samt eventuella säkerhetsrisker. Användaren uppmanas att läsa manualen före användning. Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Spara manualen för framtida bruk.

ANVÄNDNINGSOMRÅDE

Denna bilbana av avsedd för hemmabruk inomhus, för barn från åtta år.

MÄRKNING

Manual medföljer och ska läsas innan användning och sparas för framtida bruk.

Skyddsklass II. Bruksföremål med dubbelisolering. Behöver ej jordas.

VARNINGAR!

Plastpåsar och liknande förpackningar kan vara farliga. Långa sladdar. Strypningsrisk.

Innehåller smådelar. Risk för kvävning. Inte lämplig för barn under 3 år.

OBS! Nätadaptern är ej någon leksak.

TEKNISKA DATA

Material (bilbana): ..... Polystyren och ABS-plast

Material (bilar): ..... ABS-plast

Längd: 5,5 m

Produktstorlek: ..... 135 x 63 cm

Bilstorlek: 10 × 4,5 × 2,5 cm

Ingående spänning: ..... 100-240 V AC

Utgående spänning: .... 12 V DC

Rekommenderad ålder:... Från 8 år

Kabellängd (adapter): ... 1,5 m

Kabellängd (handkontroll): 1 m

SÄKERHETSFÖRESKRIFTER

• Läs alltid manualen före användning och spara den för framtida bruk.
• Produkten ska monteras av en vuxen.
• Plastpåsar och liknande förpackningar kan vara farliga. För att undvika risken för kvävning, avlägsna plasten innan denna produkt används. Förpackning och förpackningsmaterial ska sedan förstöras eller förvaras oåtkomligt för spädbarn och barn.

- Produkten är endast avsedd för hemmabruk inomhus.

- Produkten ska inte användas av barn utan uppsikt av en vuxen.

- Produkten får inte modifieras eller byggas om.

- Använd endast av tillverkaren rekommenderade tillbehör och reservdelar.

- Små delar skall hållas oåtkomliga för barn för att undvika risken för sväljning och kvävning.

- Bilbanan får endast användas med den medföljande nätadaptern,

- Kortslut ej bilbanans elanslutningar.

- Placera ej några metallföremål på spåren för att undvika kortslutning.

- Kontrollera regelbundet nätadapterns funktion. En skadad nätadapter får EJ användas.

- Kontrollera att produkten är hel. Använd aldrig produkten om någon del är skadad.

- Lämna aldrig produkten utan uppsikt då nätsladden sitter i vägguttaget.

- Stäng av produkten och dra ur adaptern från elnätet direkt efter användning.

- Produkten får inte användas i närheten av vatten eller i fuktiga utrymmen.

DELAR

NR.	DEL		ANTAL	NR.	DEL		ANTAL
1.		Loopstötta	4 st.	9.		Bil	2 st.
2.		Kurvbit	8 st.	10.		Handkontroll	2 st.
3.		Sammanfogningslänk	72 st.	11.		Skylt	1 st.
4.		Loopbit	16 st.	12.		Vänster skylthållare	1 st.
5.		Raka med strömanslutning	1 st. 13.			Höger skylthållare	1 st.
6.		Raka med varvräknare	1 st.	14.		Kurvskylt	1 st.
7.		Raka	8 st.	15.		Nätadapter	1 st.
8.Ra#		4 st.

BANPROFIL

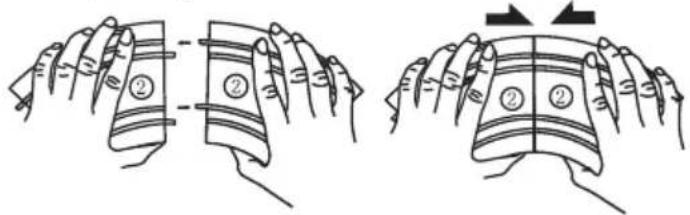

Tryck ihop bitarna enligt numreringen på banprofilen på föregående sida.

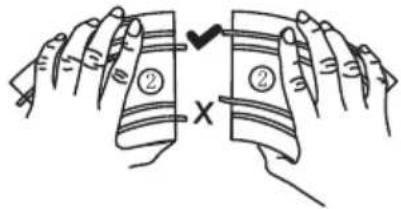

OBS! Försök inte trycka ihop bitar med böjda skenor utan att först räta ut skenan.

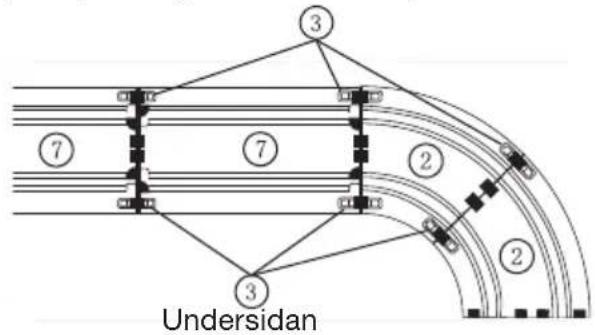

Fixera de monterade bitarna genom att sätta sammanfogningslänkar (3) på undersidan av bitarna. OBS! Montera enbart länkar i delarnas ytterspår. Någon länk i mittenspåret behövs ej.

Undersidan

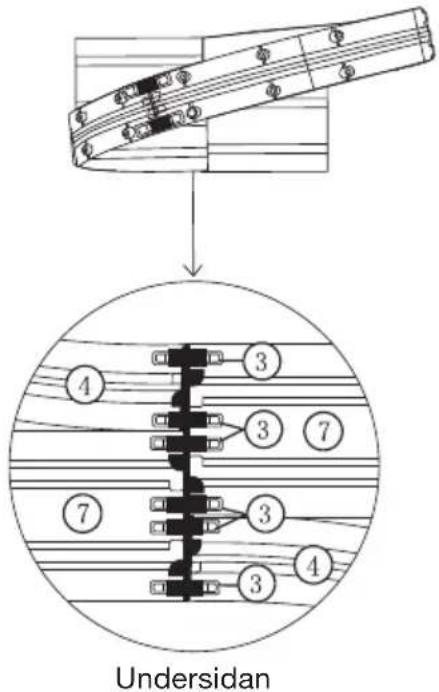

Vid looparna ska sammanfogningslänkarna monteras enligt följande:

Undersidan

3. Montera loopstöttor

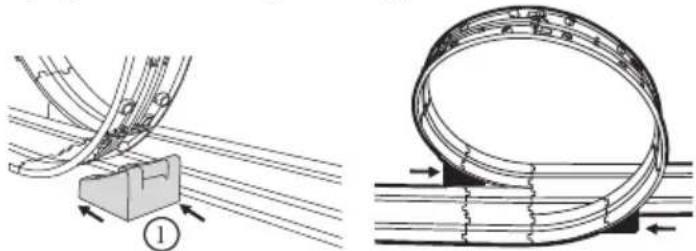

Montera loopstöttorna (1) genom att trycka dem på plats under looparnas upp- och nedfart.

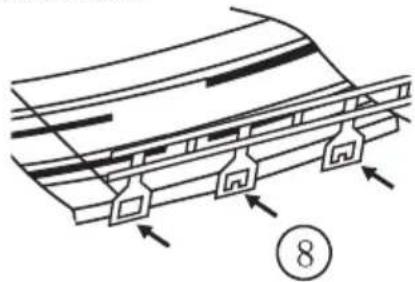

Lyft kurvbitarna och kroka i räckenas (8) fästen i kurvbitarnas kant.

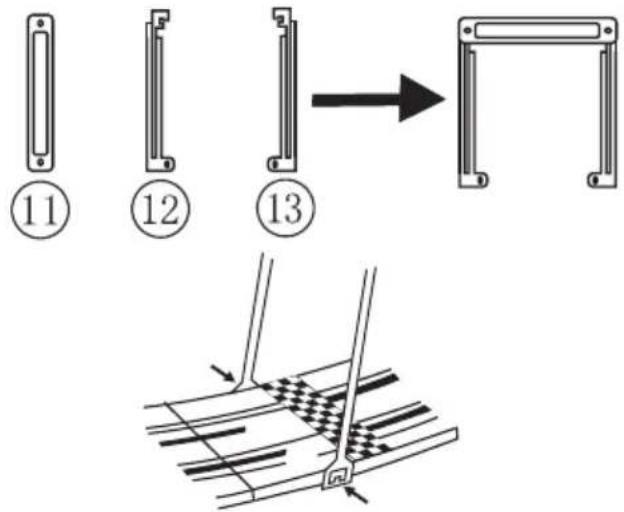

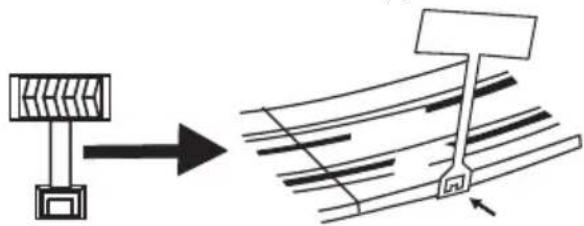

Montera ihop skylten (11) med vänster och höger skylthållare (12, 13). Kroka sedan fast den i kan- ten på rakan med varvräknare (6), så att den sitter vid startlinjen.

Placera ut kurvskylten (14) vid valfri kurva genom att kroka fast den i kurvbitens (2) kant.

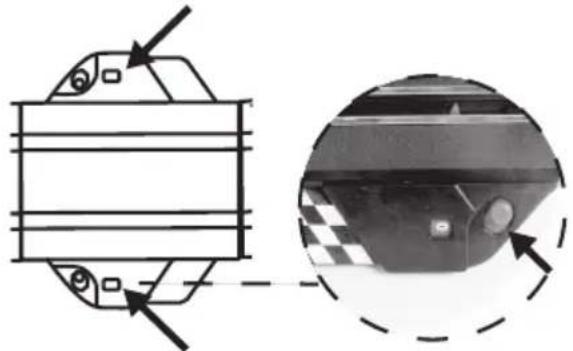

1. Nollställ varvräknaren (6) genom att dra i varvräknarens röda knapp upprepade gånger tills den är

tillbaka på noll. OBS! Varvräknaren går från 0-9. Lyckas du köra fler varv än nio i följd börjar den om att räkna från noll.

1. Kontrollera att bilarnas däck sitter rätt.

1. Placera bilarna på startlinjen.

START FINISH

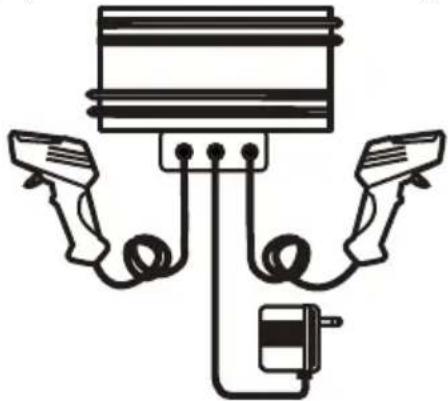

1. Anslut handkontrollerna (10) och nätadapterns sladd (15) till rakan med strömanslutning (5).

1. Anslut nätadaptern till ett vägguttag.
2. Slå på strömbrytaren på rakan med strömanslutning (5).
3. Kör bilen framåt genom att trycka in gasknappen på handkontrollen (10).

1. Maxa farten genom att trycka på turboboostknappen, exempelvis när du ska köra upp för

loopen eller vill köra extra fort på en raka.

1. Flyger bilen av banan, lyft upp den och placera den på startlinjen. Årteruppta sedan körningen.
2. Slå av strömbrytaren på rakan med strömanslutning (5) efter avslutad körning.
3. Dra ur nätadaptern från vägguttaget.

UNDERHÅLL

1. Strömflätan

- För bästa strömkontakt mellan bil och bansektion, fixa till strömflätan när bilen körts ett antal gånger.

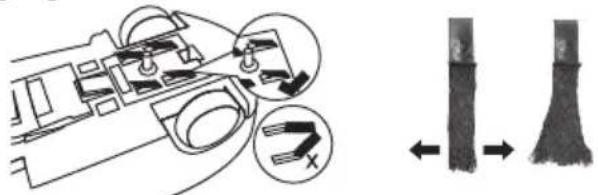

- Emellanåt kan strömflätan på bilens undersida bli nött eller böjd, vilket kan orsaka ryckig körning eller att bilen helt stannar. Om detta händer, räcker det oftast med en enkel justering av strömflätan för att bilen ska vara körklar igen. - Börja med att vända på bilen. Med hjälp av fingret böjs strömflätan upp till 90° vinkel. Med hjälp av två fingrar trycks sedan strömflätan ihop varefter ev. lösa trådar slätas ut. Tryck sedan tillbaka strömflätan mot bilens undersida. Strömflätan ska tryckas ner tills den får en vinkel på ca. 30°.

30°

2. Rengöring

• Skydda bansektionerna och bilarna från smuts, olja och andra typer av vätska.
• Rengör alltid metalldelarna på bansektionerna och bilarna med en torr trasa.
• Rengör bilarnas däck med en lätt fuktad trasa.
• Innan delarna rengörs, försäkra dig om att bilbanans nätadapter är bortkopplad från vägguttaget.
• Kontrollera regelbundet bansektionerna och bilarna så att det inte finns några skador på kablar, stickkontakt och yttre karosserihölje.
• Plocka alltid bort nätadapterns stickkontakt från vägguttaget efter avslutad användning.

(EU) 2019/1782 KRAV PÅ EKODESIGN FÖR EXTERNA NÄTAGGREGAT

OFFENTLIGGJORD INFORMATION VÄRDE OCH PRECISION ENHET
Tillverkarens namn, varumärke, organisationsnummer och adress.	Biltema AB Garnisonsgatan 26, 2 TR SE-254 66 Helsingborg BNS Org. nr.: 556672-2822
Modellbeteckning RHD10W120060E
Ingående spänning 100-240 V
Ingående frekvens 50/60 Hz
Utgående spänning 12 V
Utgående ström 0,6 A
Utgående effekt 7,2 W
Genomsnittlig verkningsgrad i aktivt läge	81,81	%
Verkningsgrad vid låg last (10 %)	N/A	%
Elförbrukning vid noll-last	0,064	W

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
