KÄYTTÖOHJE 84-0102 Biltema

Tässä käyttöohjeessa on tärkeitä tietoja tuotteen käyttämisestä ja mahdollisista vaaroista. Käyttäjää kehotetaan lukemaan käyttöohje huolellisesti ennen käyttämistä. Kuvat ja yksittäisten osien kuvaukset eivät välttämättä vastaa tuotetta kaikilta osin. Säilytä käyttöohje myöhempää tarvetta varten.

KÄYTTÖTARKOITUS

Tämä autorata on tarkoitettu kotikäyttöön sisätiloissa, ja sitä saa käyttää kahdeksan vuotta täyttäneet.

MERKINNÄT

Tuotteen mukana on käyttöohje, joka on luettava ennen käyttöä sekä säästettävä tulevaa tarvetta varten.

Suojausluokka II. Käyttötavara, kaksoiseristys. Ei tarvitse maadoittaa.

VAROITUKSET!

Muovipussit ja muut pakkausmateriaalit voivat olla vaarallisia. Pitkiä johtoja. Kuristumisvaara.

Sisältää pieniä osia. Tukehtumisvaara. Ei sovellu alle 3-vuotaille.

HUOM! Verkkolaite ei ole lelu.

TEKNISET TIEDOT

Materiaali (autorata): . . . . Polystyreeni ja ABS-muovi

Materiaali (autot): ..... ABS-muovi

Pituus: 5,5 m

Tuotteen koko: ..... 135 x 63 cm

Autojen koko: 10 × 4,5 × 2,5 cm

Tulojännite: 100–240 V AC

Lähtöjännite: 12 V DC

Ikäsuositus:....8-vuotiaista alkaen

Johdon pituus (verkkolaite): 1,5 m

Johdon pituus (ohjain): .. 1 m

TURVALLISUUSMÄÄRÄYKSET

• Lue aina käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.
• Tuotteen asentamiseen tarvitaan aikuinen.
• Muovipussit ja muut pakkausmateriaalit voivat olla vaarallisia. Tukehtumisvaaran vuoksi pakkausmuovit on otettava pois ennen tuotteen käytöä. Pakkaus ja pakkausmateriaalit on hävitettävä tai säilytettävä pienten lasten ulottumattomissa.

- Tuote on tarkoitettu ainoastaan kotikäyttöön sisätiloissa.

- Lapset saavat käyttää tuotetta vain aikuisen valvonnassa.

- Tuotetta ei saa muuntaa tai muuttaa.

- Käytä vain valmistajan suosittelemia tarvikkeita ja varaosia.

- Pienet osat on pidettävä lasten ulottumattomissa, sillä niihin liittyy nielemis- ja tukehtumisvaara.

- Autorataa saa käyttää vain sen mukana toimitetulla verkkolaitteella,

- Älä oikosulje autoradan sähköliitäntöjä.

- Älä aseta kiskoille metalliesineitä, sillä ne aiheuttavat oikosulun.

- Tarkista verkkolaitteen toimivuus säännöllisesti. Vioittunutta verkkolaitetta El saa käyttää.

- Tarkasta, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut.

- Älä koskaan jätä tuotetta ilman valvontaa, kun sähköjohto on liitetty pistorasiaan.

- Katkaise tuotteesta virta ja irrota pistoke pistorasiasta heti käytön jälkeen.

- Tuotetta ei saa käyttää veden lähellä eikä kosteissa tiloissa.

OSAT

NRO	OSA		LKM	NRO	OSA		LKM
1.		Silmukan tuki	4 kpl	9.		Auto	2 kpl
2.		Kaarreosa	8 kpl	10.		Käsiohjain	2 kpl
3.		Liitoskappale	72 kpl	11.		Opastetaulu	1 kpl
4.		Silmukan osa	16 kpl	12.		Opastetaulun vasen pidike	1 kpl
5.		Suora osa virtaliitännällä	1 kpl 13.			Opastetaulun oikea pidike	1 kpl
6.		Suora kappale kierroslaskurilla	1 kpl	14.		Kaarremerkki	1 kpl
7.		Suora kappale	8 kpl	15.		Verkkolaite	1 kpl
8.Kai		4 kpl

RATAPROFIILI

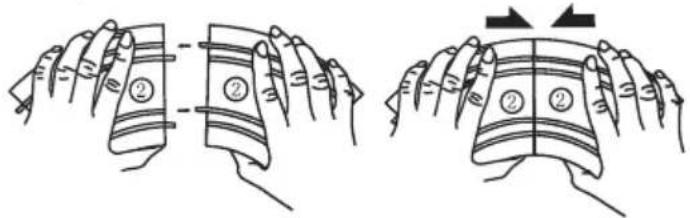

1. Radan osien yhdistäminen

Paina kappaleet kiinni toisiinsa edellisen sivun rataprofiilin numeroinnin mukaan.

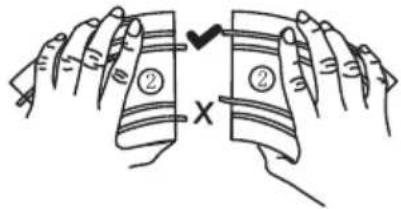

HUOM! Älä yritä painaa kaarreosia toisiinsa, ennen kuin olet suoristanut kiskon.

2. Osien kiinnittäminen

Kiinnitä yhdistetyt osat lisäämällä liitoskappaleet (3) kappaleiden alapuolelle. HUOM! Asenna liitoskappaleet vain osien ulompiin kiskoihin. Keskimmäinen kisko ei tarvitse liitoskappaletta.

Silmukoiden kohdalla liitoskappaleet asennetaan seuraavasti:

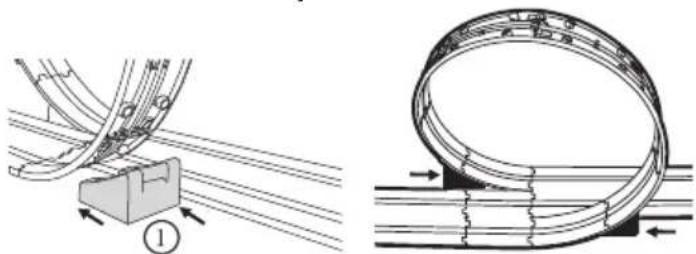

3. Silmukkatukien asentaminen

Asenna silmukkatuet (1) työntämällä ne paikalleen silmukoiden nousu- ja laskuosan kohdalle.

4. Kaiteiden asentaminen

Nosta kaariosia ja kiinnitä kaiteiden (8) kiinnikkeet kiskojen reunaan.

5. Opastetaulun kokoaminen

Yhdistä opastetaulu (11) ja sen vasen ja oikea (12, 13) pidike. Kiinnitä opastetaulu sitten kierroslaskurin (6) sisältävän suoran kappaleen reunaan lähtöviivan kohdalle.

6. Kaarremerkin sijoittaminen

Sijoita kaarremerkki (14) haluamaasi kaarteseen kiinnittelemällä se kaarrekappaleen (2) reunaan.

1. Nollaa kierroslaskuri (6) vetämällä kierroslaskurin punaista painiketta toistuvasti, kunnes laskuri on

nollassa. HUOM! Kierroslaskuri sisältää kierrokset 0–9. Jos onnistut ajamaan yli yhdeksän peräkkäistä kierrosta, laskenta alkaa nollasta.

1. Varmista, että autojen renkaat ovat oikein paikoillaan.

1. Aseta autot lähtöviivalle.

1. Liitä käsiohjaimet (10) ja verkkolaitteen johto suoraan kappaleeseen (15), jossa on virtaliitäntä (5).

1. Yhdistä verkkolaite sähköpistorasiaan.
2. Kytke virta suoran kappaleen virtaliitännässä (5) olevalla katkaisijalla.
3. Autoa ajetaan eteenpäin painamalla käsiohjaimen kaasupainiketta (10).

1. Huippunopeuteen kiihdytetään painamalla turbo-

boost-painiketta, esimerkiksi kun olet menossa ylös silmukkaa tai haluat ajaa erityisen nopeasti suoralla.

1. Jos auto lentää radalta, nosta se ylös ja aseta se lähtöviivalle. Jatka sitten ajamista.
2. Sammuta virta suoran kappaleen virtaliitännässä (5) olevalla katkaisijalla, kun lopetat ajamisen.
3. Vedä verkkolaite pistorasiasta.

KUNNOSSAPITO

1. Virranotin

- Auton ja rataosan välisen virtakosketuksen varmistamiseksi virranotinta kannattaa huoltaa muutaman ajokerran jälkeen.

• Virranotin auton alapuolella voi kulua tai taipua ajan myötä niin, että auto alkaa liikkua nykien tai pysähtyy kokonaan. Mikäli niin käy, yleensä riittää, että auton virranotinta säädetään, ja auto on taas valmis jatkamaan.
• Aloita kääntämällä auto ylösalaisin. Taivuta virranotin sormella 90° kulmaan. Käytä sitten kahta sormea ja paina virranotin kokoon, suorista mahdolliset irronneet langat. Paina lopuksi virranotinta alaspäin kohti auton pohjaa. Sen tulee asettua 30 asteen kulmaan.

2. Puhdistaminen

• Suojaa radan osat ja autot lialta, öljyltä ja muun-tyyppisiltä nesteiltä.
• Puhdista ratojen metalliosat ja autot aina kuivalla liinalla.
• Puhdista autojen renkaat hieman kostealla liinalla.
• Varmista ennen osien puhdistamista, että autoradan verkkolaite on irrotettu pistorasiasta.
• Tarkista säännöllisesti radan osat ja autot: johdoissa, pistokkeessa ja ulkokorissa ei saa olla vaurioita.
• Irrota verkkolaite aina pistorasiasta, kun lopetat autoradan käyttämisen.

(EU) 2019/1782 ULKOISTEN TEHOLÄHTEIDEN EKOLOGISEN SUUNNITTELUN VAATIMUKSET

JULKAISTUT TIEDOT ARVO JA TARKKUUS YKSIKKÖ
Valmistajan nimi, tavaramerkki, yritystun-nus ja osoite.	Biltema ABGarnisonsgatan 26, 2 TRSE-254 66 HelsingborgBNS, yritystunnus: 556672-2822
Mallimerkintä RHD10W120060E
Tulojännite 100-240 V
Tulotaajuus 50/60 Hz
Lähtöjännite 12 V
Lähtövirta 0,6 A
Lähtöteho 7,2 W
Keskimääräinen hyötysuhde aktiivitilassa	81,81	%
Hyötysuhde pienellä kuormalla (10 %)	N/A	%
Sähkönkulutus nollakuormalla	0,064	W

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EY mukaisesti.)
