BRUKSANVISNING 15-169 Biltema

Denna manual innehåller viktig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar:

WARNING!

Risk för allvarlig olycka, eventuellt med dödlig utgång.

OBS!

Risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Kombinerat fals/stansverktyg.
Idealiskt för karosseriarbeten.
Kapacitet i plåt .....0,8–1,2 mm
Falsbacksbredd .....22 mm
Falsdjup .....12 mm
Stansdiameter .....5 mm
Rekommenderat arbetstryck . .6,2 bar
Anslutningsgänga .....1/4" NPT
Vikt 1,3 kg
Längd .....248 mm
Diameter 55 mm

Ljudnivå L _WA (EN ISO 15744)

Uppmätt ljudnivå: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 dB(A)

Osäkerhet KWA: ....3 dB(A)

Garanterad ljudnivå: .....77 dB(A)

Vibrationer (EN ISO 28927)

Vänster handtag: 0,36 m/s²

15-169 är ett kombinerat fals- och stansverktyg för karosseriarbeten. Används för falsning och håltagning i plåt med en maximal tjocklek av 1,2 mm.

Får ej byggas om eller användas till något annat arbete än vad den är konstruerad för.

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid skyddsutrustning såsom andningsskydd, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.
• Barn och personer med nedsatt fysisk eller psykisk förmåga får ej använda produkten utan tillsyn enligt EN 60335-1/A2:2006.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.

• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att avtryckaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en behörig serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på avtryckaren.
• Förhindra oavsiktlig start genom att koppla loss maskinen ifrån luftslangen före service och reparation eller när maskinen inte används.
• Ta alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Rengör maskinen efter användning och serva den regelbundet.

4.4 Tryckluft

• Använd rekommenderat arbetstryck. Överskrid aldrig maskinens maximalt tillåtna tryck.
• Smörj maskinen dagligen för att undvika invändig korrosion.
• Kontrollera att tryckluftslangen är hel före anslutning och håll den borta från värme och vassa kanter.
• Lyft eller bär aldrig maskinen i tryckluft-slangen.
• Förhindra oavsiktligt start genom att avlägsna lufttillförseln (tryckluftslangen) före service och reparation, eller när maskinen inte används.
• Lämna aldrig en maskin obevakad då lufttillförseln (tryckluftslangen) är ansluten.
• Kontrollera att alla anslutningar i tryckluftssystemet är täta.
• Följ kompressorns skötselinstruktioner och dränera dess lufttank dagligen.

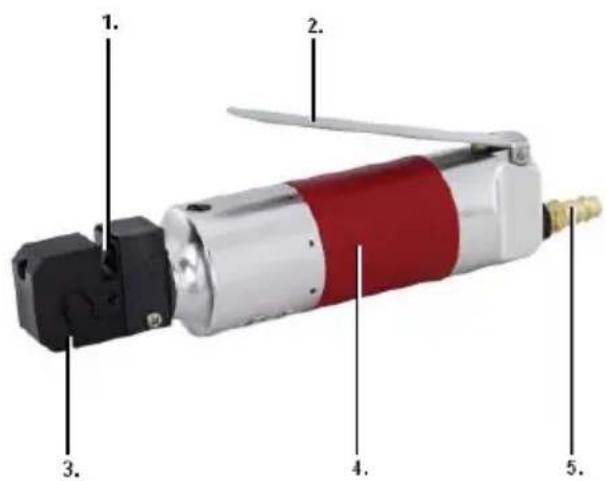

5. ÖVERSIKTSBILD

1. Hålstans
2. Avtryckare
3. Falsstans
4. Handtag
5. Insticksnippel

Kontrollera att maskinen är hel och att inget fattas.

Skruva fast insticksnippeln (5) i Fals/stans-vertyget. Använd gängtätning för att undvika luftläckage.

7. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

7.1 Risker vid användning

Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

Risk för ögonskada

Det kan förekomma kringflygande föremål. Använd skyddsglasögon eller visir.

Håll åskådare och djur på behörigt avständ.

Risk för hörselskada

Använd hörselskydd

Risk för lungskador

Damm kan skada lungorna. Använd andningsskydd.

Risk för klämskada

Vidrör ej rörliga delar när maskinen är igång.

Risk för skada på grund av vibrationer

Maskinens vibrationer kan orsaka arm- och handskador. Arbeta inte kontinuerligt under lång tid och säkerställ att maskinen inte vibrerar mer än normalt på grund av misskötsel eller defekta delar.

8. HANDHAVANDE

8.1 Tryckluftssystem

Tryckluft

1. Kompressor – Följ skötselanvisningar och dränera lufttanken dagligen.
2. Avstängningsventil
3. Tryckluftsledning– För att kompensera för tryckfall i långa tryckluftsledningar över 8 m kan trycket ökas. Slangens innerdiame-ter ska helst vara minst 3/8" eller vara i en ringledning.
4. Vattenavskiljare – Tryckluft innehåller fukt och andra föroreningar som kan medföra rost och/eller ökat slitage. Vatten kondense-ras i tryckluftsslangar.
5. Tryckregulator– För högt tryck kan skada verktyget och förkorta dess livslängd. Reg-lera arbetstrycket så nära tryckluftsverkty-get som möjligt.
   16.Dimsmörjare– Smörj tryckluftsverktyget korrekt för optimal livslängd.
6. Tryckluftsslang
   18.Tryckluftsverktyg

8.2 Smörjning

Det är viktigt att maskinen smörjs ordentligt, men inte för mycket. Använd enbart dimsmörj-olja avsedd för tryckluftsverktyg. Annan typ av olja kan skada packningar i verktyget.

Det är lämpligt att ansluta en automatisk dimsmörjare på tryckluftsslangen, eftersom det ökar maskinens livslängd. Kontrollera och justera dimsmörjaren regelbundet genom att fylla på dimsmörjolja och placera ett papper strax framför verktygets utblås. Håll avtryckaren intryckt i 30 sekunder – då ska en tunn oljefläck bildas på pappret om dimsmörjaren är korrekt inställd. För mycket olja ska undvikas.

Om en dimsmörjare inte är monterad ska maskinen smörjas med 2–6 droppar i luftinta-

get minst en gång om dagen eller efter ca två timmars användning. Hänsyn ska dessutom tas till luftfuktighet och arbetsmiljö.

8.3 Funktioner

Avtryckare (2)

Med avtryckaren (2) startar du maskinen. När avtryckaren (2) släpps stannar maskinen.

Hålstans (1)

Används för att stansa ∅ 5 mm hål.

Falsstans (3)

Används för att falsa kanter på plåt för överlappsskarvningar.

8.4 Användning av verktyget

WARNING! Läs säkerhetsinstruktionerna innan du använder produkten.

a. Ta på dig skyddsutrustning, såsom skyddsglasögon, andningsskydd, hörselskydd och skyddshandskar.
b. Kontrollera att arbetsstycket är ordentligt spänt.
c. Anslut tryckluftsslangen till fals- och stansverktyget.
d. Placera verktygets hål (1)- eller falsstans (3) över plåtkanten och tryck in avtryckaren (2).

e. Torka av fals- och stansverktyget med en torr trasa efter avslutat arbete.

OBS! Tryck inte för hårt vid falsning, låt maskinen göra arbetet

OBS! Låt inte verktyget gå obelastad under någon längre stund eftersom detta kommer att förkorta dess livslängd.

9. TRANSPORT OCH FÖRVARING

Rengör maskinen, avlägsna och förvara det på en torr och säker plats, utom räckhåll för barn.

10. REPARATION OCH UNDERHÅLL VARNING!

• Avlägsna luftslangen från maskinen före reparation och underhåll.
• Endast kvalificerad servicetekniker får utföra reparation av tryckluftmaskinen.

10.1 Underhåll efter slutfört arbete

• Torka av fals- och stansverktyget med en torr trasa efter avslutat arbete.
• Smörj med några droppar dimsmörjolja i insticksnippeln (5).

10.2 Problemlösning

PROBLEM MÖJLIG ORSAK LÖSNING
Maskinen går med normal hastighet men tappar vid belastning.	Slitna motordelar. p.g.a. brist på smörjning.	Smörj verktyget.Svåra arbetsbetingelser kan kräva tätare smörjinter- valler.
Maskinen går sakta.Endast lite luft strömmar ut från maskinens luftutblås.	Motordelar kärvar p.g.a. smutspartiklar.Luftflödet blockerat av smuts.	Kontrollera om luftintaget är blockerat.Häll luftverktygsolja/dimsmörjolja i luftintaget enl. instruktionerna.Kör maskinen i korta körningar.Upprepa ovanstående om så behövs.
Maskinen stannar ej. Trottelventilens O-ring har rubbats ur läge från insugets ventilsäte.		Koppla bort luftslangen för att stanna verktyget.Byt ut O-ringen eller lämna maskinen på service.

11. MILJÖ

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.
