BRUKSANVISNING 46-3355 Biltema

Denna manual ska läsas före montering och användning, och ska sparas för framtida bruk. Var särskilt uppmärksam på säkerhetsföreskrifterna och varningar.

2. TEKNISKA DATA

ARTIKEL 46-3355 46-3356 46-3357

Ljusfl öde (lm) 700 2100 3500
Effekt (W) 10 30	50
Energiklass A A A
Spänning (V)	230 230 230
Livslängd (h)	25 000 25 000	0 25 000
Färgtemperatur (K)	3000	3000	3000
Dimbar	Nej	Nej	Nej
Dimension (mm)	134 x 90 x 41 mm	196 x 142 x 45 mm	236 x 165 x 48 mm
Spridnings-vinkel	110°	110°	110°
Färgåtergivning (Ra)	≥80 ≥80 ≥80
IP-klass	IP44	IP44	IP44
Omgivnings-temperatur	-20 - +40°	-20 - +40°	-20 - +40°
Vikt	538 g	935 g	1201 g
Kabel 1,5 m	1,5 m	1,5 m
Sensor	PIR	PIR	PIR
För utomhus-bruk	Ja	Ja	Ja

• Rörelsevakt (PIR)

• Detektionsvinkel: 90°.
• Detektionsavständ: 4-7 m (under 24°C).
• Tid för belysning: 140 s ± 20 s
• Rörelsehastighet, känslighet: 0,6 – 1,5 m/s.
• 25 ± 10 lux

3. ANVÄNDNINGSOMRÅDE

Denna produkt är avsedd för att ge automatisk, rörelseaktiverad belysning på exempelvis garageuppfarter, entréer, parkeringsplatser och andra platser utom- och inomhus. OBS! LED-ljuskällan är ej utbytbar. Är denna skadad, måste hela armaturen bytas ut.

4. MÄRKNING

Här följer en förklaring av symboler på produkten och förpackningen.

Lampan är ej dimbar.

5. SÄKERHET

WARNING! Läs alltid säkerhetsföreskrifterna före användning.

5.1 Säkerhetsföreskrifter

• Titta aldrig direkt in i ljuskällan.
- Avlägsna aldrig skyddsglaset när lampan är på.
- Trasigt skyddsglas måste bytas direkt. Använd originaldelar.
- Lampan får ej modifi eras.
- Kontrollera att produkten är hel. Använd aldrig produkten om någon del är skadad. Skadad elkabel ska bytas av behörig eltekniker.
- Sänk aldrig ner produkten i vatten eller annan vätska och skölj den inte under rinnande vatten.
- Täck inte över lampan när den är tänd.
- Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

6. MONTERING

6.1 Uppackning

WARNING! Förpackningsmaterial kan vara skadligt för barn.

Efter uppackning, ta undan allt emballage och lämna till återvinning. Kontrollera att alla delar medföljer och att de är hela.

WARNING! Använd inte lampan om den när skadad.

• Montera inte lampan på en plats som är onormalt utsatt för vibrationer.
• Lampan skall monteras på vägg, med den medföljande fästbygeln.

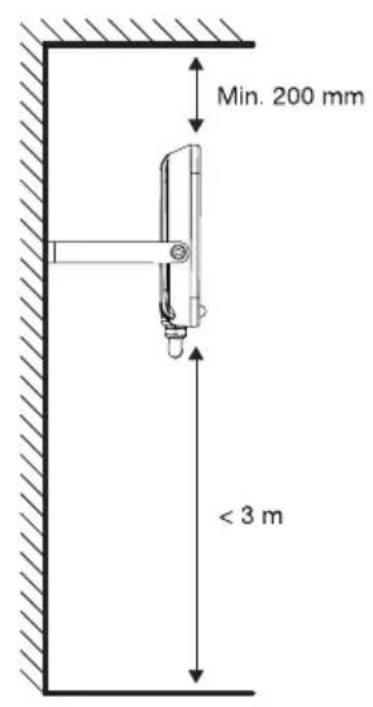

• Lampan ska placeras enligt nedanstående bild (Fig. 1).
• Montera inte lampan högre än 3 meter över marken.

Min. 200 mm < 3 m

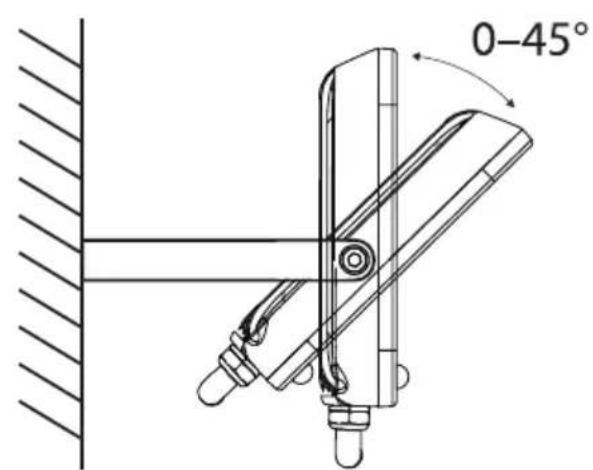

0-45°

Figur 1: Monteringsanvisningar

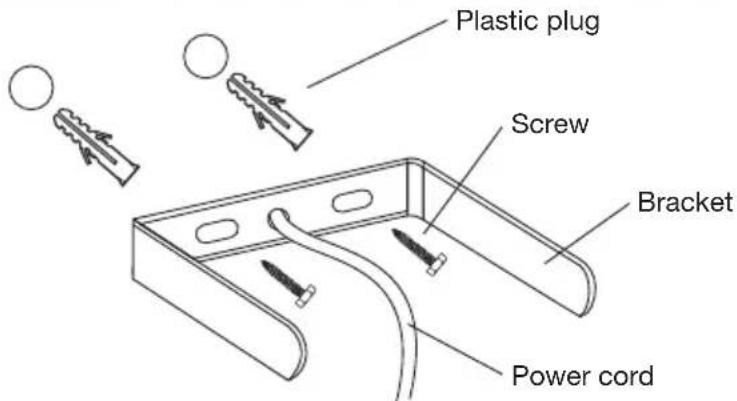

Figur 2: Montering av fästbygel

6.3 Montering och inkoppling

1. Lossa fästbygeln från strålkastaren. Markera borrhålen på väggen med fästbygeln som borrmall. Borra hålen och montera skruvplugg. Skruva fast fästbygeln på väggen med lämplig skruv (ingår ej). (Se fi g. 2)
2. Anslut nätsladdens stickkontakt till ett jordat uttag.

7. ANVÄNDNING

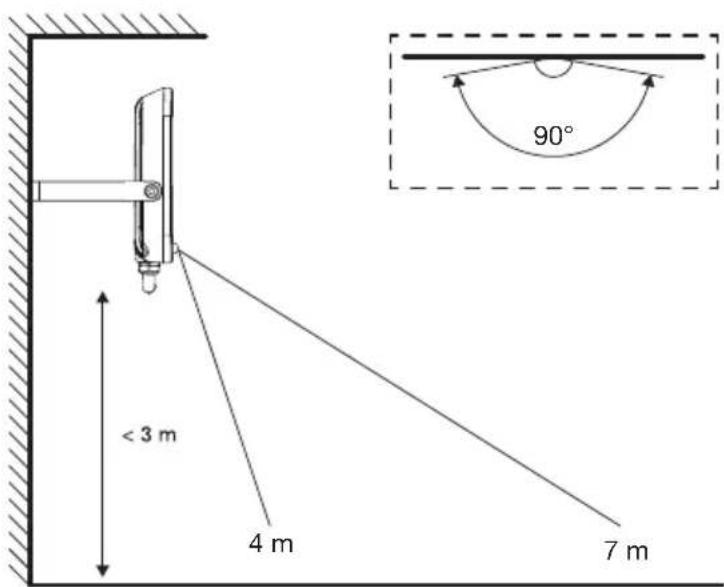

< 3 m 4 m 7 m 90°

Max avständ detektor: 7 m. Detektorvinkel: 90°.

OBS! Försök aldrig lossa IR-detektorns linsskydd, eftersom detta kommer att skada IR-detektorn, samt medföra att garantin upphör.

8. SKÖTSEL

WARNING! Stäng av strömmen före underhåll.

8.1 Lysdiod (LED)

OBS: Strålkastarens ljuskälla går ej att byta.

8.2 Rengöring

• Torka av produktens utsida med en lätt fuktad trasa.
• Använd inga starka rengöringsmedel.

9. FELSÖKNING

Strålkastaren kan tändas av misstag genom att:

• Ventiler släpper ut ånga eller varmluft, t.ex. från en tvättstuga.
• Motorer från bilar avger värme.
• Buskar eller träd rör sig eller ändrar temperatur.
• Den har monterats under ett tak eller träd.
• Den påverkas av stark elektromagnetisk interferens.
• Om strålkastaren inte alls fungerar kan det bero på:
• Att säkringen har löst ut.
• Att den monterats så att rörelserna sker utanför sensors område.

Om sensorn visar reducerad funktion kan det bero på: - Att objektet som den borde reagera på har samma, eller nästan samma, temperatur som omgivningen

10. MILJÖ

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

6.2 Montering av LED-lyskaster

ADVARSEL! Ikke bruk lampen hvis den er skadet.
