BRUKSANVISNING Yosemite 27-2193 Biltema

Montering, användning och underhåll av din cykel

EIERHÅNDBOK

Tack för att du väljer en Biltemacykel!

Denna manual visar hur du monterar din nya cykel samt ger goda råd och instruktioner på hur din cykel ska skötas för att fungera bra och hålla länge.

Cykelns säkerhet och funktionalitet kan kopplas samman med skötsel och underhåll. Genom att regelbundet ta hand om och vårda din cykel kommer den att bli ett roligare och säkrare transportmedel och du kommer att få ut mer av din cykling.

Vi rekommenderar att du alltid vänder dig till en fackman om du känner dig osäker på hur cykeln ska monteras, justeras, servas eller repareras.

Notera cykelns ramnummer och spara det på en säker plats. Cykeln har även en märkskylt som informerar om ramstorlek, hjulstorlek och EN-standard.

Lycka till med din nya cykel!

1. Cykelns delar, översikt

2. Montering

Styre

Framhjul

Framskärm

Bromsvajer

Cykelkorg

Sadel

Pedaler

Detaljer

Kontroll före första cykelturen

Regelbunden kontroll

Cykla lagligt

1. Skötselråd

2. Service och underhåll

Justera sadel och sadelstolpe

Justera bromsar

Justera växlar

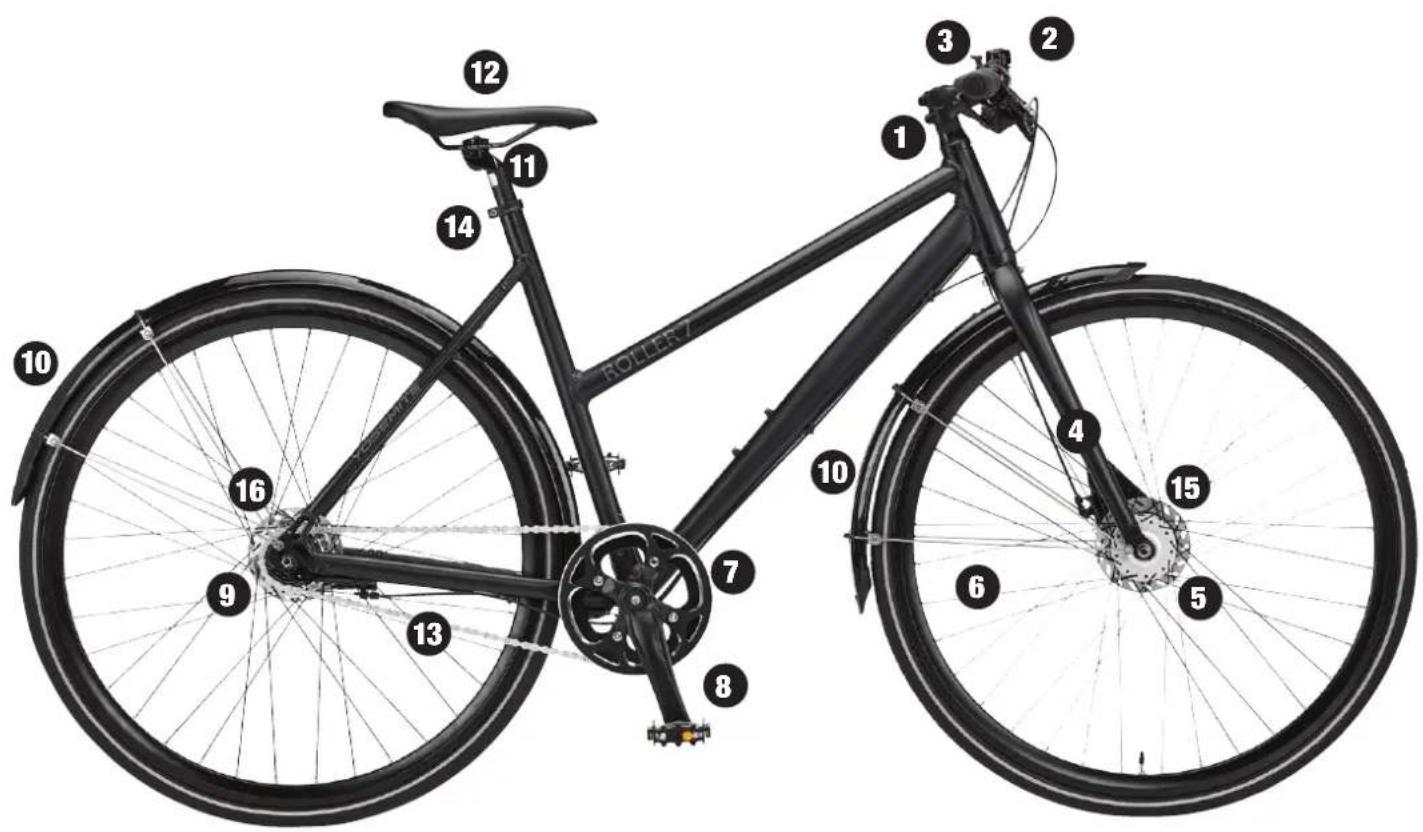

1. CYKELNS DELAR, ÖVERSIKT

1. Styre
2. Växelreglage
3. Handbroms
4. Framgaffel
5. Framnav

6. Skärmstag

7. Kedjeskydd

8. Vevarm
9. Baknav
10. Bak- och framskärm
11. Sadelstolpe

12. Sadel

13. Kedja

14. Sadelklämma
15. Frambroms
16. Bakbroms

Totalvikt: 14,2 kg

Ramhöjd: 52 cm

2. MONTERING

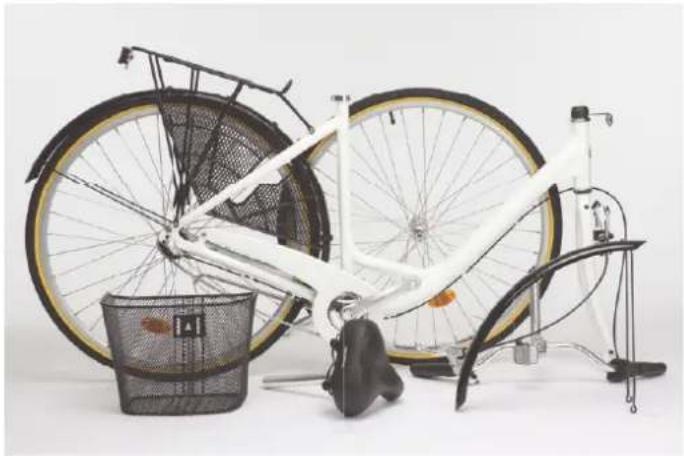

Detaljöversikt

Läs igenom monteringsanvisningarna innan monteringen påbörjas.

Packa upp den nya cykeln och ta bort allt emballage. Emballage återvinns enligt lokalt gällande föreskrifter.

Kontrollera att alla delar fi nns med i kartongen och att ingenting är skadat. Skulle någon del saknas eller cykeln har någon skada ber vi dig kontakta närmaste Biltemavaruhus.

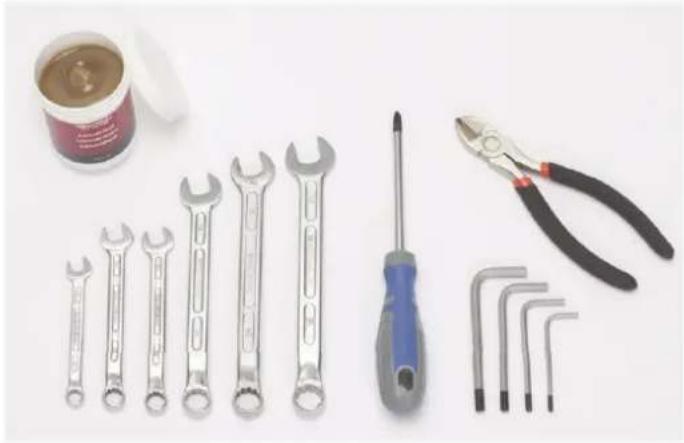

Följande verktyg kan behövas för monteringen

• Fett
• Blocknycklar, storlek 8, 2 x 10, 13, 14 och 15 mm
- Insexnycklar, storlek 3, 4, 5 och 6 mm
• Krysspårmejsel PH2
- Avbitartång

Styret är fäst vid cykelramen med växel- och bromsvajrarna. Se till att vajrarna hamnar på rätt sida om framgaffeln vid montering av styret.

Följande verktyg behövs:

Insexnyckel, 5 eller 6 mm.

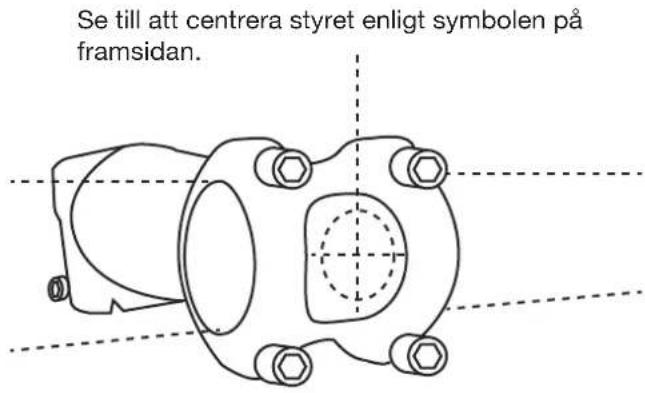

Styre med styrstam för ogängade styrrör

1. Lossa de fyra skruvarna till fästet.
2. Håll styret på plats. Se till att styret hamnar på rätt håll och är centralt placerat.
3. Skruva fast de fyra skruvarna. Växeldra.

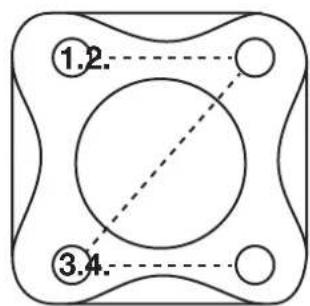

Skruva lite i taget som bokstaven Z, från 1–4.

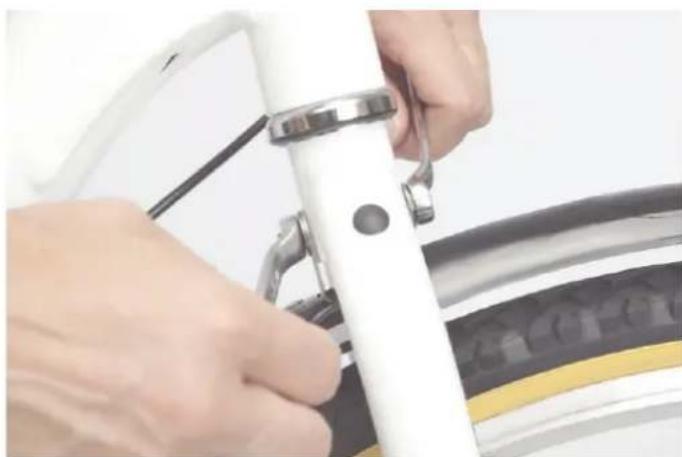

Montering av framhjul med rollerbroms Följande verktyg behövs:

Blocknyckel, 10 och 15 mm.

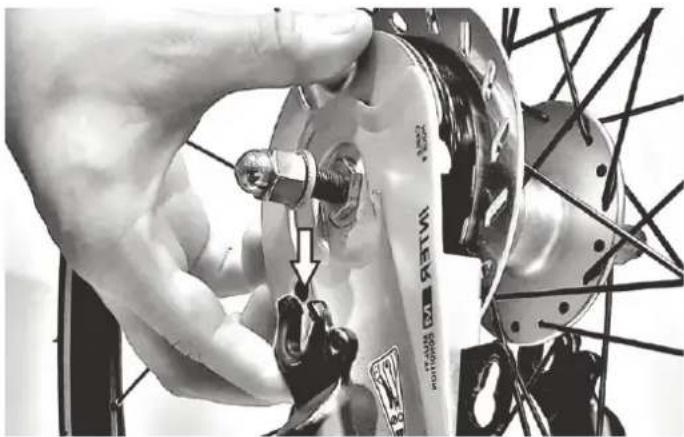

1. Ställ cykeln upp och ner så att styret och sadeln vilar mot golvet. Håll i yttre delen av rullbromsen så att den svarta spetsen går i öglan på insidan av gaffeln samtidigt som du lägger cykelns axel i gaffelns fästen.

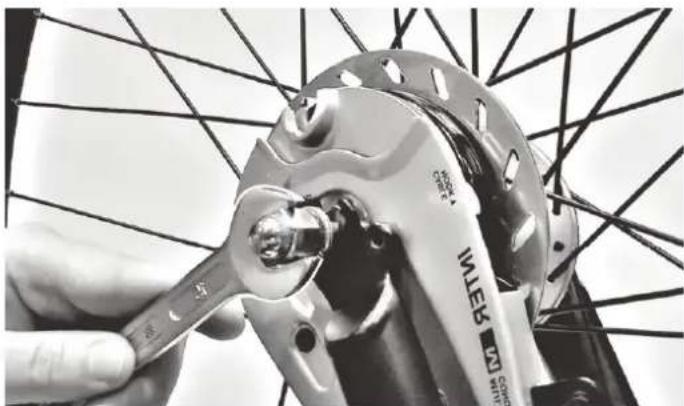

1. När hjulaxlarna ligger på gaffeln och rullbromsens spets är i öglan kan du spänna åt hjulmuttrarna växelvis på vardera sida.

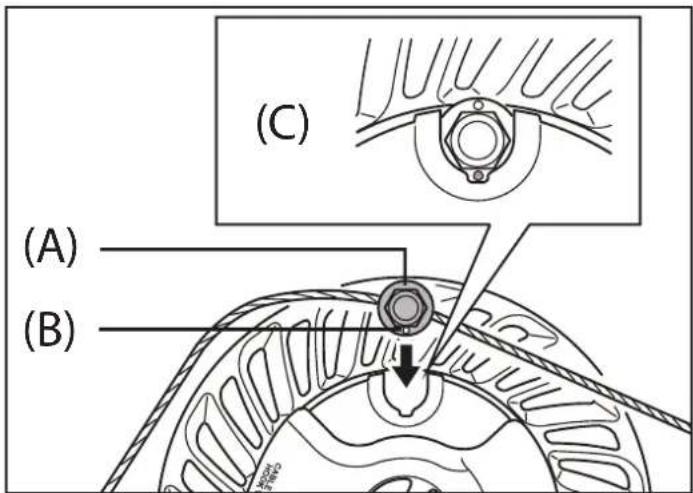

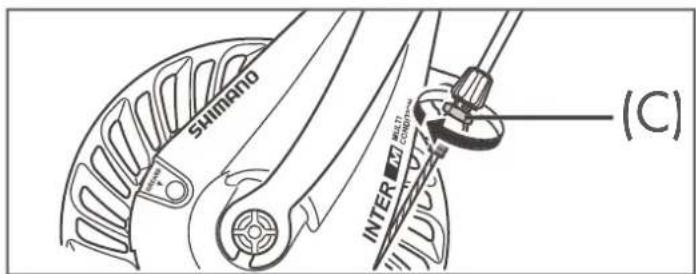

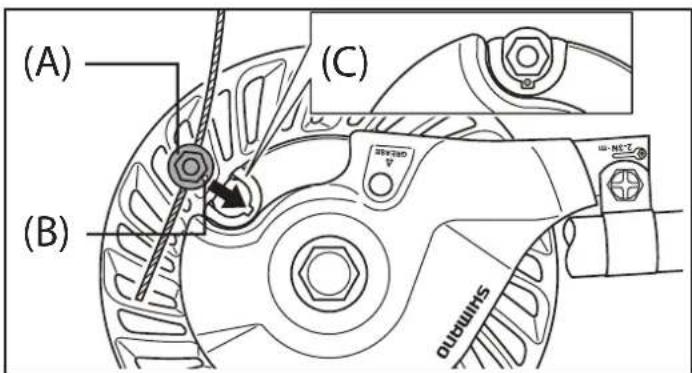

1. Sätt i fästbulten (A) så att den röda markeringen (B) hamnar lodrätt (C).

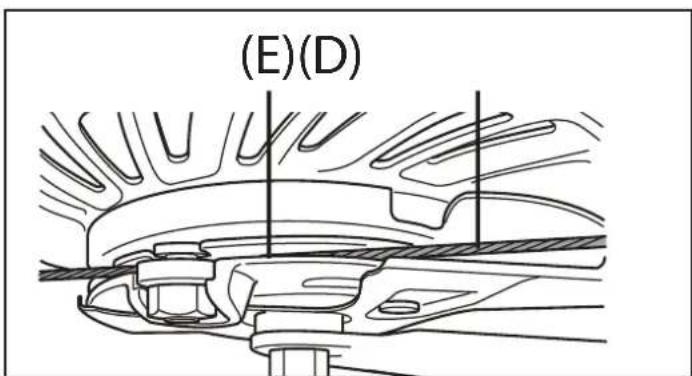

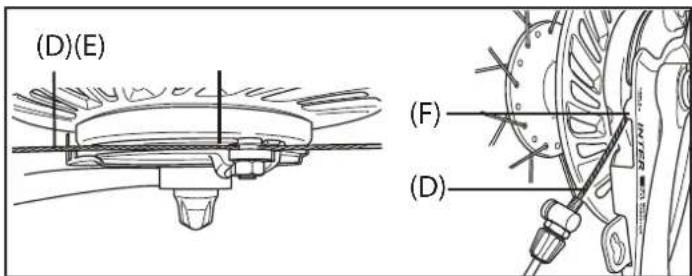

1. Dra bromsvajern (D) längs med spåret (E) i rullbromsen, för sedan bromsvajern (C) över kabelkroken (F).

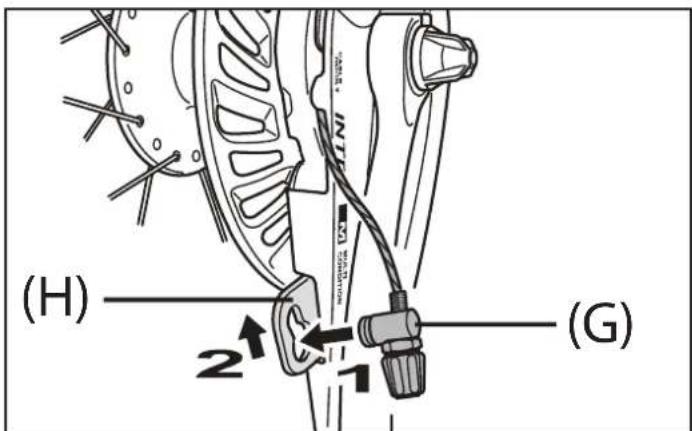

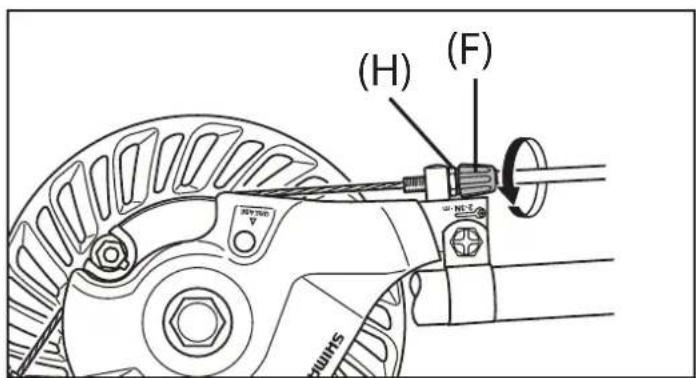

1. Haka fast justerskruven (G) i kroken (H).

1. Vrid på justerskruven (G) för att spänna vajern. Testa dig fram. När du har justerat färdigt spänner du läsmuttern (J) mot justerskruven (G). Gör ovanstående steg i omvänd ordning för att ta av hjulet.

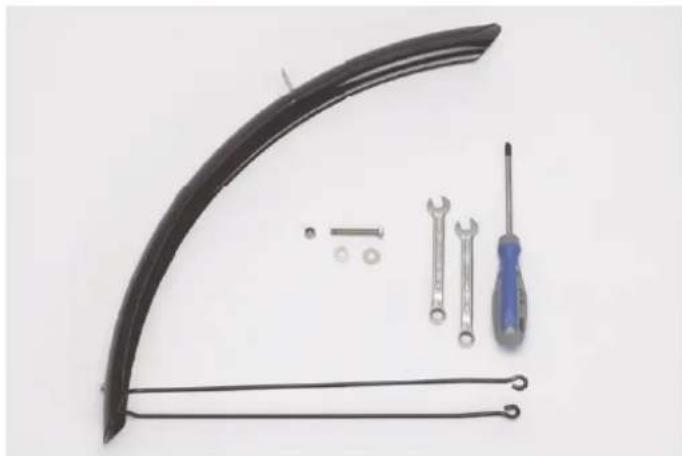

FRAMSKÄRM

Följande verktyg behövs:

Stjärnskruvmejsel och 2 blocknycklar

1. Skruva fast framskärmen i avsett hål i framgaffeln.

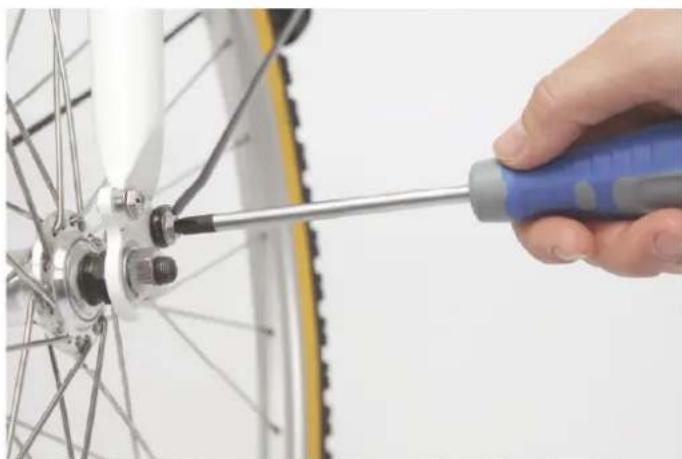

1. Lossa skruvarna vid framnavet. Smörj skruvarna med fett.

1. Skruva fast skärmstagen vid framnavet där skruvarna lossades.

SADEL

Följande verktyg behövs:

Insexnyckel 5 mm eller 13 mm blocknyckel.

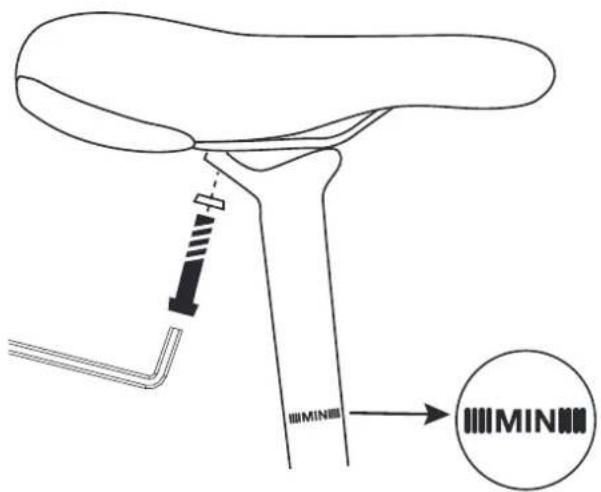

1. Smörj in sadelstolpen med monteringsfett.
2. Placera sadelstolpen i avsett hål i ramen.
3. Dra åt skruven.

Skulle sadel och sadelstolpe behöva justeras, se kapitlet Service och underhåll.

Vid montering av pedaler på vevarmarna, ska gängorna smörjas med lite fett. Pedalerna är märkta med "L" (vänster) och "R" (höger) på bulten som skruvas fast i pedalarmen. Se till att rätt pedal monteras på respektive pedalarm.

Viktigt!

Var uppmärksam när pedalerna skruvas fast! Om du försöker skruva fast en pedal på fel sida förstörs både pedal och pedalarm vilket medför att båda delarna behöver bytas. Var också uppmärksam på att pedalerna inte skruvas in snett i pedalarmen, detta orsakar också att både pedal och pedalarm förstörs. Felaktigt monterade pedaler riskerar att lossna vilket kan orsaka personskada eller skada på cykeln.

Följande verktyg behövs:

Blocknyckel 15 mm och fett (universal)

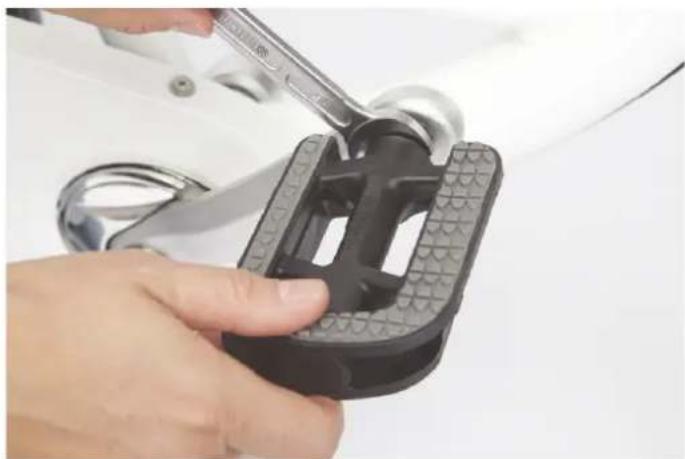

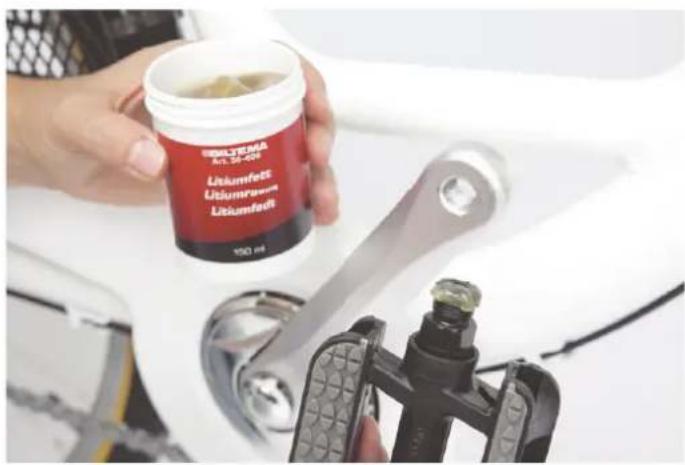

1. Smörj in bulten på pedalen med fett.

1. Skruva fast pedalen hårt (35 Nm).

OBS! Vänster pedal skruvas fast moturs, då den är vänstergångad.

Cykellås från Biltema passar för montering med skruvarna på bakgaffeln enligt bild.

MONTERING/DEMONTERING AV BAKHJUL

Följande verktyg behövs:

Kryssmejsel och blocknyckel (10 och 15 mm).

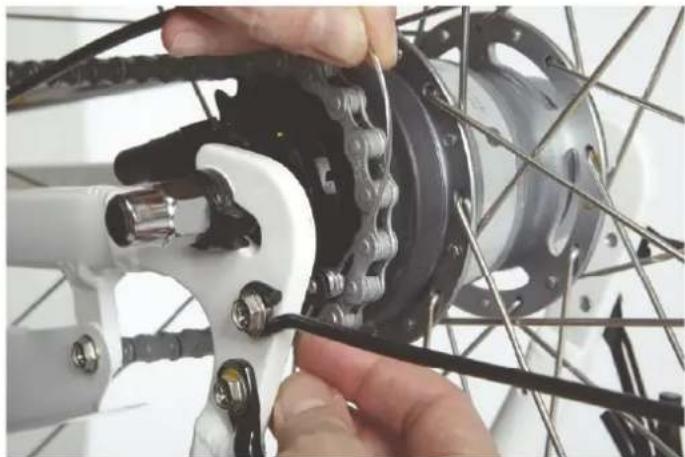

7-växlad cykel

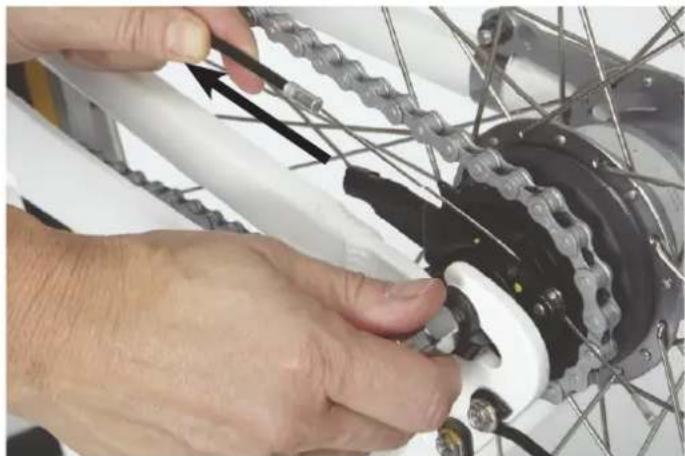

1. Lägg växeln i läge 1.
2. Dra vajern framåt för att lossa den från kassettknuten.

1. Lossa vajern runt kassettknuten. För vajern bakåt tills vajerklämman lossnar.

1. För hjulet framåt och lyft av kedjan.

Montera tillbaka bakhjulet i motsatt ordning.

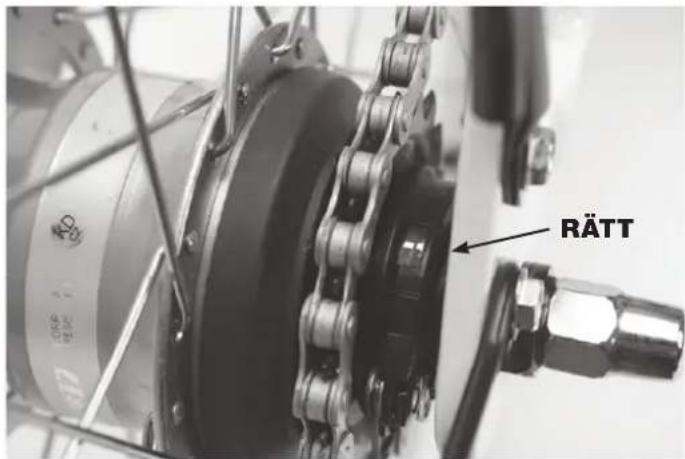

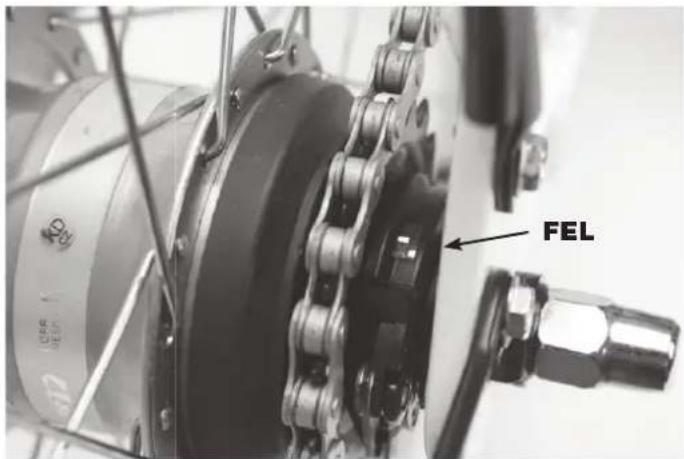

OBS! Se till att vajerklämman kommer i rätt spår.

MONTERING/DEMONTERING AV BAKHJUL MED ROLLERBROMS

Följande verktyg behövs:

Blocknyckel, 10 mm.

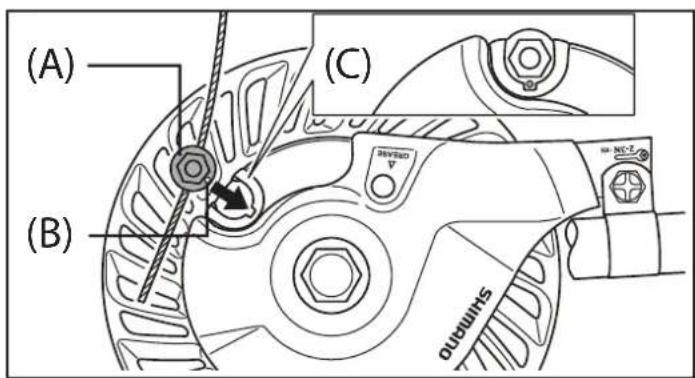

1. Sätt in fästbulten (A) så att den röda markeringen (B) hamnar lodrätt (C).

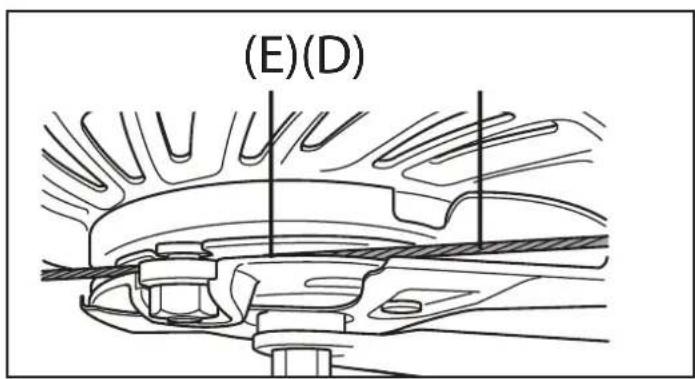

2 Dra bromsvajern (D) längst med spåret (E) i rullbromsen.

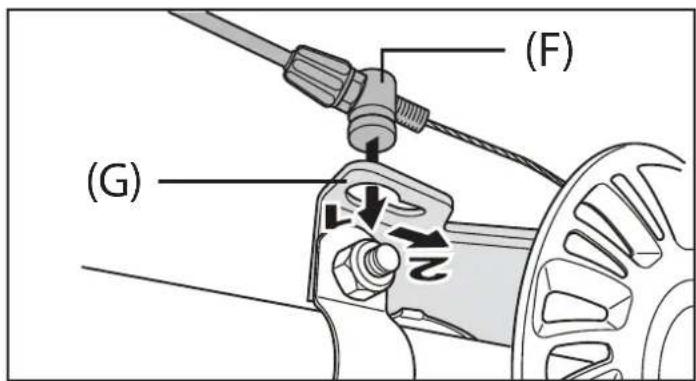

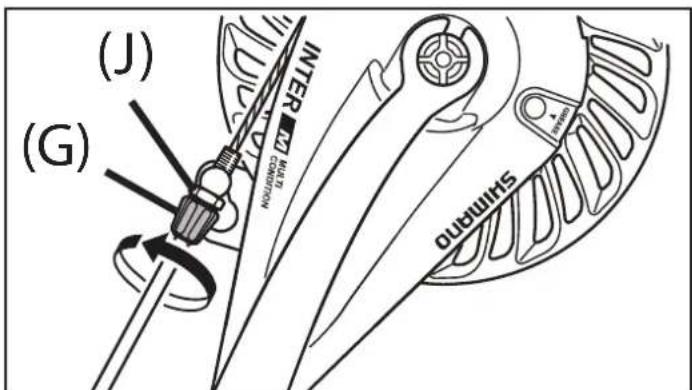

1. Haka fast justerskruven (F) i kroken (G).

1. Vrid på justerskruven (F) för att spänna vajern. Testa dig fram. När du har justerat färdigt spänner du låsmuttern (H) mot justerskruven. Gör ovanstående steg i omvänd ordning för att ta av hjulet.

3. VIKTIG INFORMATION

Kontroll före första cykelturen

Följande är viktigt att kontrollera innan cykeln används första gången.

• Många detaljer på cykeln är monterade från fabriken. Kontrollera att hjulen sitter fast och efterdra/justera alla övriga, skruvar bultar och fästanordningar.
• Kontrollera att bromsbeläggen på frambromsen är centrerade på fälgen. Om inte, se avsnittet: justera bromsar.
• Kontrollera att växlarna är rätt justerade. Skulle växlarna vara feljusterade, se avsnittet: justera växlar.
• Kontrollera lufttrycket i däcken och pumpa om det behövs. Rekommenderat lufttryck står på däckens sida.

Regelbunden kontroll

Gör det till en vana att se över cykeln regelbundet så minskar risken för otrevliga överraskningar.

Före cykling, kontrollera:

• att alla skruvar och detaljer sitter fast ordentligt.
• att fälgbromsens/skivbromsens bromsklossar inte är nedslitna.
• att däcken inte är slitna eller spruckna.
• att belysningen fungerar både fram och bak.
• att alla refl exer är hela och rena.
• att bromsarna fungerar som de ska.
• att däcken är ordentligt pumpade.

Cykla lagligt

Enligt lag måste en cykel alltid vara utrustad med broms och ringklocka.

I mörker måste cykeln även vara utrustad med strålkastare med vitt ljus fram, lykta med rött ljus bak, vit refl ex fram och röd refl ex bak samt orange eller vita refl exer i hjulen.

På allmän väg är det viktigt att tänka på följande:

- Som trafi kant är du skyldig att känna till och följa gällande trafi kregler.

- Vi rekommenderar att du alltid använder hjälm vid cykling. Är du under 15 år och färdas med en tvåhjulig cykel skall du enligt lag använda cykelhjälm.

- Lämna aldrig barn på cykeln.

4. SKÖTSELRÅD

1. Tvätta cykeln ofta, men använd inte högtryckstvätt, eftersom lager då kan skadas. Använd vanligt bilvax på alla lackade delar och rostskyddsmedel på de kromade och obehandlade delarna. Se till att hålla reglagekablar och vajer vätsmorda.
2. Det är en god rutin att smörja alla rörliga delar efter tvätt. Smörjmedel sprayas med fördel på växlarnas ledpunkter och inuti vajerhöljen.
3. Skicket på kedja och drev har stor betydelse för drivpaketets livslängd. Tänk därför på att regelbundet smörja varje länk på kedjan med kedjeolja – en droppe på varje länk är en god tumregel. Observera också att kedja och drev är förslitningskomponenter som måste bytas ut ibland. Detta gäller främst utanpåliggande växelsystem med ett fl ertal drev.
4. Om cykeln är i bruk året om, kan det vara värt att byta vajrar och höljen varje vår. Detta är en särskilt god åtgård för cyklar med utanpåliggande växelsystem.
5. Vid utbyte av förslitningskomponenter såsom kedja, drev, vajrar, höljen, bromsklossar, däck, slangar etc. använd gärna Biltemas originaldelar.
6. Hjullager och styrlager bör plockas isär, rengöras och smörjas då och då. Anlita en fackman för den här typen av underhåll.
7. Ta för vana att med jämna mellanrum kontrollera att bromsar och växlar är rätt justerade.
8. Tänk på att alltid ha rätt lufttryck i däcken för att skydda hjulen och göra cyklingen säkrare. Vid torrt och jämnt väglag kan du fylla däcken upp till maximalt rekommenderat lufttryck. Vid lerigt och ojämnt underlag bör du inte fylla däcken till mer än strax över rekommenderat minimitryck. Rekommenderat tryck fi nns på däcket.
9. Använd belysning och refl exer när du cyklar i mörker.
10. Använd alltid godkänd cykelhjälm när du cyklar.
11. En korrekt justerad sadel har stor betydelse för cykelupplevelsen. Se därför till att anpassa sadelhöjden efter just dina behov. En gång om året bör också sadelstolpe och styrstam rengöras och smörjas in för att delarna inte ska fastna. Monteringsfett rekommenderas för infettning.

5. SERVICE OCH UNDERHÅLL

Justera sadel och sadelstolpe

Det är viktigt att sadeln är korrekt inställd när du cyklar. En korrekt inställd sadel gör cykeln säker och komfortabel att framföra och bidrar även till effektiv trampning. Följ gärna riktlinjerna nedan när sadeln ställs in.

Följande verktyg behövs:

Insexnyckel 5 mm eller 6 mm.

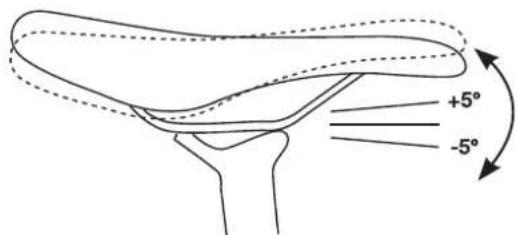

1. Börja med att justera sadelns vinkel på sadelstolpen. Lossa muttern/skruven som håller fast sadeln i stolpen.

2. Justera sadeln så att dess fram- och bakkant följer en horisontell linje.

1. Skjut sadeln framåt eller bakåt så att sadelstolpens klämma ligger mitt på sadelns räls.

2. Dra åt muttern/skruven när önskad position har ställts in.

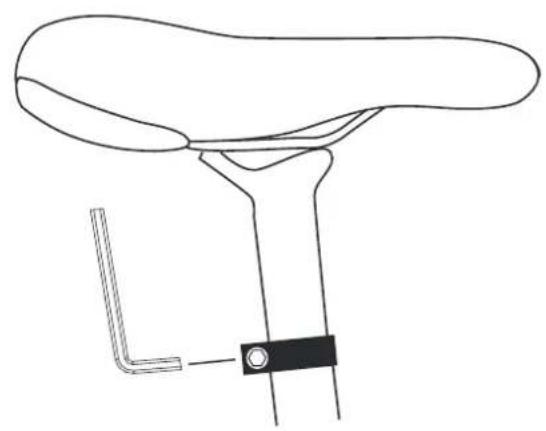

3. Ställ in lämplig höjd på sadeln genom att lossa sadelklämman som klämmer fast sadelstolpen vid ramen.

4. Höjden justeras genom att fl ytta sadelstolpen upp eller ner. Sadelstolpen får inte höjas över minimumsträcket.

5. Spänn sadelklämman till sadelstolpen när önskad höjd har ställts in. Kontrollera att sadelklämman är ordentligt spänd genom att försöka vrida sadeln i sidled, sadeln ska inte gå att vridas i sidled.

Varning! Om sadeln glider i sidled, knakar eller rör sig när du sitter på den, så måste sadeln spännas fast hårdare.

OBS! Stolpens höjd får inte överskrida minimimarkeringen. Markeringen ska döljas av sadelröret.

En tumregel för att få rätt sadelhöjd, är att utgå ifrån hur du sitter på sadeln när ena pedalen befi nner sig i bottenläge. Du ska kunna sträcka ut benet när du har pedalen under hålfoten.

Rätt

Kontrollera sittställning

- Placera trampornas vevarmar i horisontellt läge och sätt dig sedan på sadeln med ena foten på den främre pedalen.

- Placera foten så att stortåleden befi nner sig ovanför pedalaxeln.

- Sittställningen är korrekt om du kan dra en lodrät linje mellan knäspetsen och stortåleden. Om inte, bör sadelstolpens höjd justeras.

JUSTERA BROMSAR

Bromsarna utgör några av de viktigaste delarna på cykeln. Det är därför en god vana att med jämna mellanrum kontrollera bromsarnas kondition. Se till att alla skruvar är ordentligt fastdragna och att inga bromsklossar är utslitna. Gör gärna en enkel rutinkontroll av bromsarna och försäkra dig om att de tar som de ska genom att göra ett par hårdare inbromsningar under kontrollerade förhållanden.

För handbroms – kläm till om bromshandtaget under en testtur för att aktivera bromsen. Kontrollera att bromssträckan är så lång som du förväntar dig, så att du känner att du behärskar cykelns framfart. För cykel med fotbroms, trampa bakåt helt kort med en av pedalerna under en testtur för att aktivera bromsverkan. Undvik sladd genom att inte trampa för hårt bakåt. För att bromsarna verkligen ska fungera ändamålsenligt under dagligt bruk och i en eventuell nödsituation, bör anvisningarna följas mycket noggrant. Vid minsta tveksamhet om hur bromsarna ska justeras, bör en cykelverkstad genomföra åtgärderna.

Instruktionerna gäller både fram och bakbroms.

Följande verktyg behövs:

10 mm blocknyckel.

1. Kolla så att hjulet inte rullar när du håller in bromshandtaget. Kläm sedan åt bromshandtaget djupgående 10 gånger för att köra in bromsvajern. Gör man inte denna process så kan man behöva justera om rullbromsen redan efter en kort period.

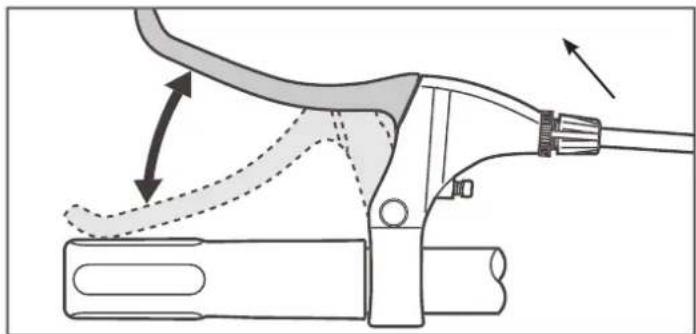

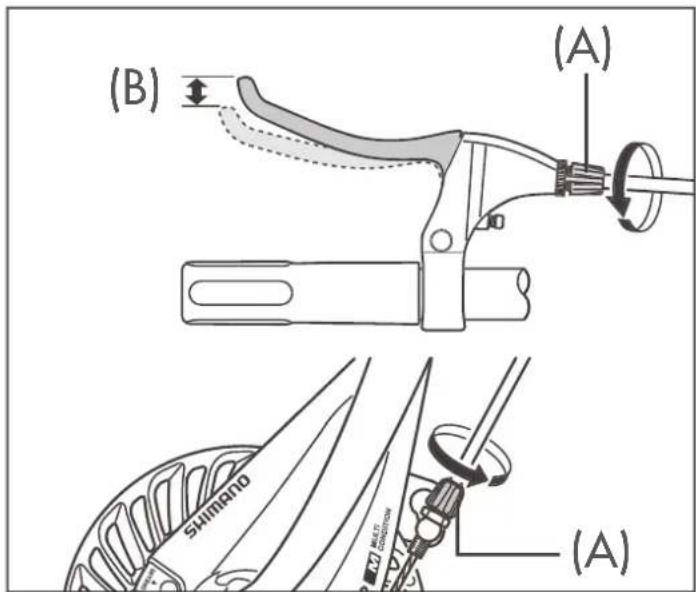

1. Vrid justerskruven (A) på bromshandtaget så att det är cirka 11–15 mm glapp (B) på bromshandtaget. (Från bromshandtagets utgångsposition till den position där du känner att bromsen tar när du klämmer åt bromshandtaget.)

1. Efter att du har testat rullbromsens funktionalitet genom att klämma åt bromshandtaget djupgående och inbromsningen känns tillfredställande så skruvar du åt låsmuttern (C).

JUSTERA VÄXLAR

Navväxel

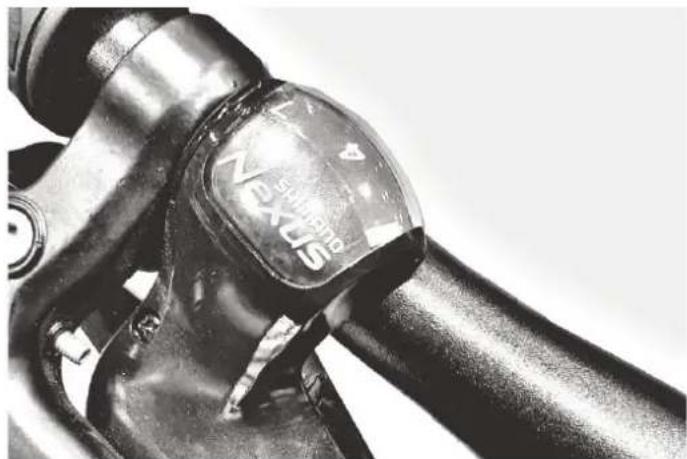

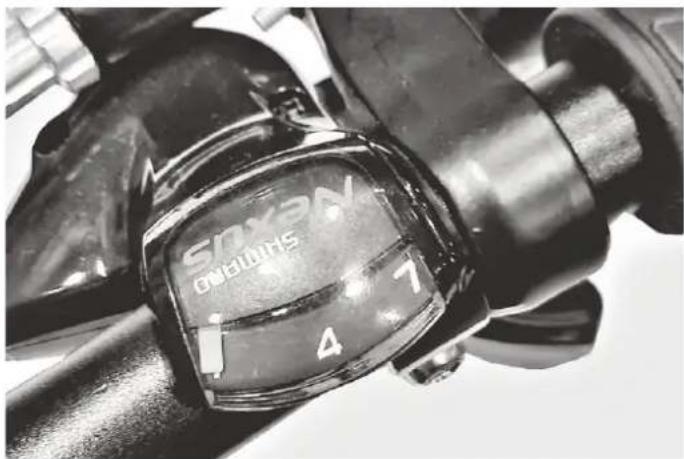

Justering av Shimano Nexus 7-växelnav

1. Ställ växelreglaget i läge fyra.

1. Kontrollera att de gula markeringslinjerna på växelarmen respektive växelförartrissan ligger i linje.

1. Vrid på justerskruven vid växelreglaget tills markeringarna ligger i linje.

De gula markeringarna ligger INTE i linje:

VELKOMMEN

Takk for at du velger en Biltema-sykkel!

Följande verktyg behövs:

Fastnøkkel, 10 mm

1. Monter festebolten (A) slik at det røde merket (B) havner loddrett (C).

2 Før bremsevaieren (D) langs sporet (E) i rullebremsen.

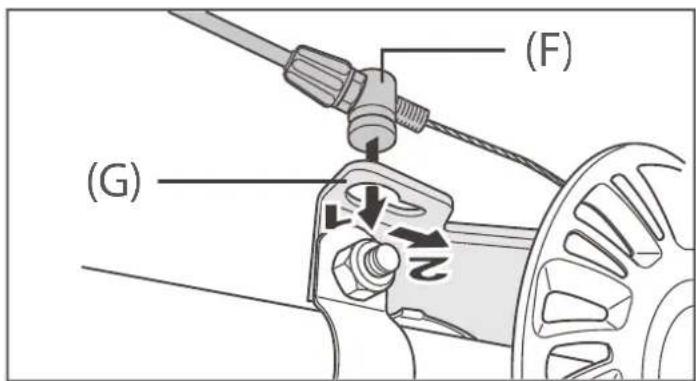

1. Fest justeringsskruen (F) i kroken (G).

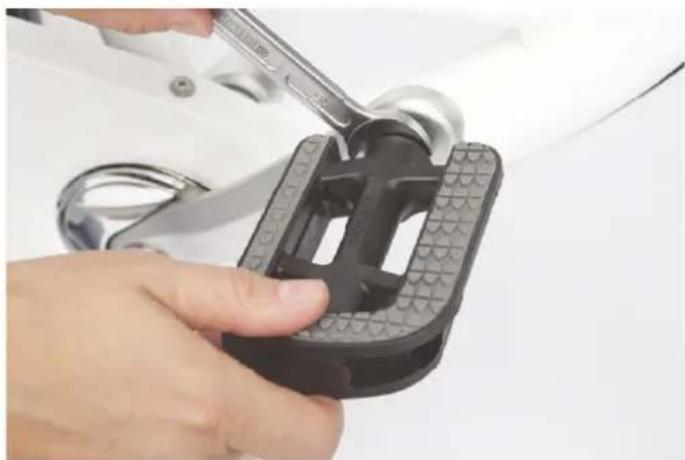

1. Smør bolten på pedalen med fedt.

1. Skru pedalen hårdt fast (35 Nm).

OBS! Venstre pedal fastskrues mod uret, da den har venstregevind.

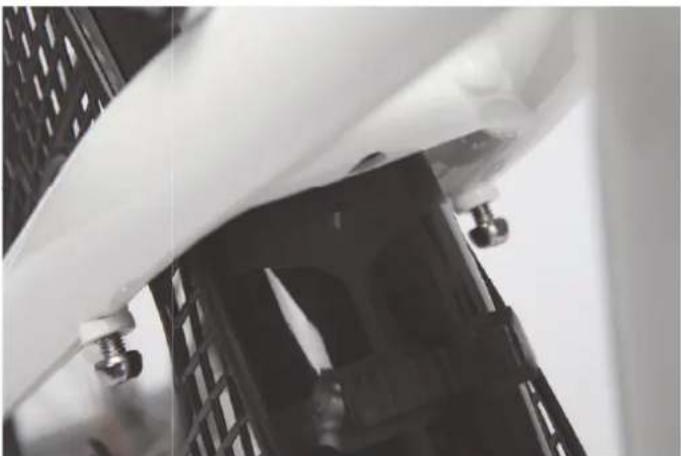

Monter lås ved baghjul
