BRUKSANVISNING ES 350 Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången! Spara bruksanvisningen i anslutning till mskinen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

Föremålet för försäkran ovan överensstämmer med den relevanta unionslagstiftningen om harmonisering/

Genstanden for erklæringen, er i overensstemmelse med den relevante EF-harmoniseringslovgivning/

Denna manual innehåller viktig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

Varning!

Denna symbol betyder risk för allvarlig olycka, eventuellt med dödlig utgång.

OBS!

Denna symbol betyder risk för mindre person-skada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Art nr: 17-449
Modellbeteckning: ..... Färgspruta ES 350
Spänning / frekvens: .....230 V/50 Hz
Effekt: 350 W
Max flöde:
Med 2,6 mm:s munstycke: . . . .800 ml/min
Med 1,8 mm:s munstycke: . . . .400 ml/min
Volym, behållare: ....700 ml
Max viskositet: ....60 din/s
Munstycke: .... 1,8 mm och 2,6 mm
Isoleringsklass: .....Class II
Skyddsklass: IP X0
Mätmetod ljudtryck LPA: .....EN ISO 3744
Uppmätt ljudtryck LPA: .....76,13 dB(A)
Osäkerhet K: 3,0 dB(A)
Garanterat ljudtryck LPA: .....79 dB(A)
Mätmetod ljudeffekt LWA: . . . .EN ISO 3744
Uppmätt ljudeffekt LWA: .....87,13 dB(A)
Osäkerhet K: 3,0 dB(A)
Garanterad ljudeffekt LWA: . . .90 dB(A)
Mätmetod vibrationer: .....EN 60745-1
Vibrationer: ....< 2,5 m/s2
Osäkerhet: 1,5 m/s²
Elkabel: 3,0 m
Vikt: 1,4 kg
Dimension: 27 × 10 × 25 cm

3. ANVÄNDNINGSOMRÅDE

17-449 Färgspruta ES 350 är en lågtrycks färgspruta konstruerad för:

• sprutmålning av vatten- och lösningsmedelsbaserade färger och lacker, vilka av färgtillverkaren är godkända för sprutmålning
• sprutning av träskyddsmedel
• motortvätt
• växtskyddsmedel
• att användas enligt instruktionerna i denna bruksanvisning.

Den är inte avsedd för:

• väggfärger (emulsionsfärger) vilka är avsedda att strykmålas eller rollas
• slamfärger, brandskyddsfärger och vissa typer av metallfärger
• alkaliska eller syrabaserade färger
• brandfarliga färger och medel som har en flampunkt lägre än 55°C
• kommersiellt bruk.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid skyddsutrustning såsom andningsskydd, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

- Kontrollera att alla skydd sitter på plats och är i god funktion.

• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Förhindra oavsiktligt start genom att bryta strömmen eller dra av tändhatten från tändstiftet före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då kontakten är ansluten till elnätet.
• Rengör maskinen efter användning och serva den regelbundet.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara virad på en rulle. Drag ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.

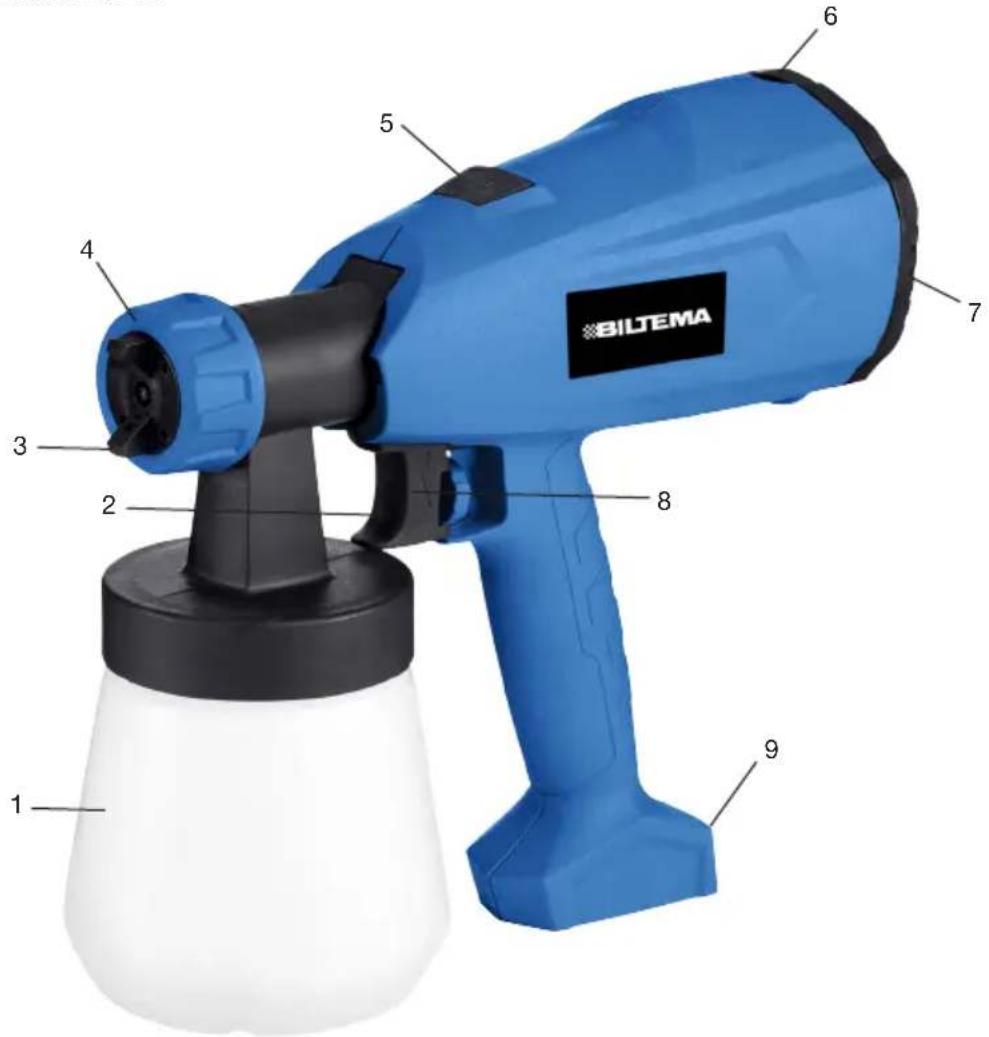

5. ÖVERSIKTSBILD

1. Färgbehållare
2. Strömbrytare
3. Munstycke
4. Mutter
5. Låsspärr munstycke/färgbehållare
6. Låsspärr filterkåpa
7. Luftfilterlucka
8. Flödesreglage
9. Elkabel

6. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

6.1 Risker vid arbete med en färgspruta.

Även om instruktionerna i manualen följs så kvarstår vissa risker. Var medveten om riskerna och försök att undvika dem. Var uppmärksam på varningssymboler, säkerhetsanvisningar samt direktiv för skyddsutrustning som finns på medlets förpackning.

Risk för elstöt

• Utsätt inte färgsprutans motorenhet eller elkabel för vatten eller fukt.
• Använd inte färgsprutan om dess elkabel är skadad.

Risk för andningsskador och förgiftning

• Vissa medel/kemikalier är giftiga, läs alltid igenom och följ tillverkarens säkerhetsföreskrifter.
• Rengör inte maskinen med lättantändliga vätskor som har en flampunkt lägre än 55 °C.
• Spruta aldrig okända kemikalier om du ej känner till dess risker och egenskaper.
• Använd godkänt andningsskydd enligt färg/kemikalietillverkarens rekommendationer.
• Alla personer som vistas i lokalen skall använda andningsskydd.
• Arbeta enbart i välventilerad lokal.

Risk för brand och explosion

Använd inga brandfarliga färger och kemikalier som har en flampunkt lägre än 55°C.

Arbeta enbart i välventilerad lokal.

Arbeta aldrig i närheten av öppen låga eller glöd exempelvis från cigaretter eller varm spisplatta.

Risk för ögonskada

Använd ögonskydd/ansiktsmask.

Risk för hörselskada

Ljudvolymen överstiger 85 dB(A), använd hörselskydd

6.2 Förklaring av symboler på färgsprutan

På färgsprutan finns följande symboler:

För att minska risken för olycka, läs noga igenom manualen före användning och följ manualens anvisningar.

Risk för ögonskada, använd skyddsglasögon. Risk för farligt damm, använd andningsskydd. Risk för hörselskada, använd hörselskydd.

Maskinen är dubbelisolerad och behöver inte jordas. Reparation av elektriska delar får endast utföras av behörig elektriker.

7. HANDHAVANDE

7.1 Funktioner

Strömbrytaren (2)

Startar och stänger av pumpmotorn.

Start/ON – Tryck in strömbrytaren.

Stopp/OFF – Släpp strömbrytaren.

Flödesreglaget (8)

Reglerar färgmängden som kommer ut genom munstycket.

Justera flödet genom att vrida åt:

• Ökat flöde
• Minskat flöde

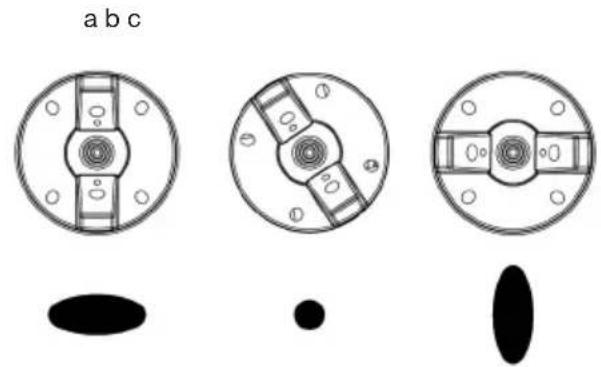

7.2 Inställning av sprutbild

Sprutbilden kan ställas in på tre olika sätt genom lossa muttern (4), vrida munstycket (3) till önskat läge samt därefter dra åt muttern (4) igen.

a. Horisontell sprutbild. Färgsprutan skall föras vertikalt, fram och tillbaka på en horisontell yta.
b. Cirkulär sprutbild för hörn och svåråtkomliga ytor.
c. Vertikal sprutbild. Färgsprutan skall föras från sida till sida på en vertikal yta.

7.3 Byte av dysa

Till färgsprutan medföljer en extra dysa 1,8 mm för mindre flöde. För att byta dysa:

• Skruva av muttern (4) och avlägsna munstycket (3) samt dysan som sitter innanför.
• Byt dysa och montera tillbaka munstycket (3) och lås fast med muttern (4).

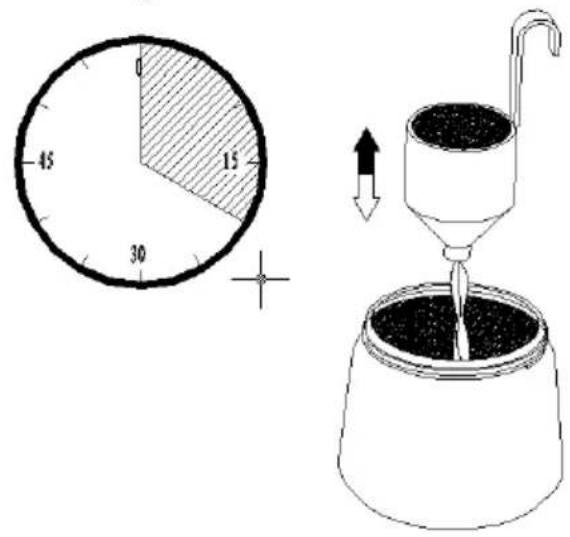

7.4 Blandning av färg

För att uppnå bäst resultat vid målning skall ytan först prepareras och färgen tunnas ut till rätt viskositet. Rengör alltid ytan från smuts, damm och fett. Täck över ytor som inte skall målas med maskeringstejp eller skyddsfolie. Kontrollera med färgtillverkaren om färgen går att använda till sprutlackering. Rör om färgen noga så att den inte innehåller några klumpar eller dylikt som kan täppa till munstycket.

De flesta färger levereras för att målas med pensel eller roller och behöver tunnas ut innan de kan användas vid sprutmålning. Följ färgtillverkarens rekommendationer vid förtunning så att korrekt viskositet uppnås. Kontrollera viskositeten genom att:

a. Fyll DIN-bägaren (9) till kanten.
b. Mät den tid det tar för färgen att tömmas i färgbehållaren.
c. Jämför tiden med rekommendationstabellen nedan.

Färgtyp DIN-sekunder Rekommenderad förtunning

Vattenbaserad färg 25–40 5–10 %

Oljebaserad lackfärg 25-45 5-10 %

Oljebaserad grundfärg 30–50 5–10 %

Lackfärg 20–55 5–10 %

Träolja Ingen förtunning behövs

Träbets Ingen förtunning behövs

Om det tar längre tid för medlet att rinna ut från DIN-bägaren än vad som är angivet i rekommendationstabellen, ska färgen/medlet tunnas ut med ett förtunningsmedel som är godkänt av färgtillverkaren. Blanda en liten mängd färg till rätt viskositet och notera blandningsförhållandet. Blanda därefter resten av den färgmängd som beräknas åtgå till samma viskositet. Rengör DIN-bägaren efter användning.

7.5 Målning/sprayning

Sprutmåla först på en provyta och kontrollera att viskositet och flödesinställning är korrekt.

a. Rengör ytan som skall behandlas från föroreningar såsom smuts, fett och olja och täck för alla ytor som inte ska besprutas.
b. Kontrollera med färgtillverkaren att avsedd färg kan sprutmålas.

c. Fyll en behållare med lite färg, vid behov blanda ut den med förtunning. Rör om färgen noggrant och kontrollera viskositeten.
d. Skruva loss behållaren (3). För att allt medel skall sugas upp från behållaren vrid sugröret:

• bakåt till läge A om målning skall ske underifrån på horisontella ytor.
• framåt till läge B om målning skall ske ovanifrån på horisontella ytor.

OBS! Vid målning på vertikala ytor, spelar det ingen roll vilket håll sugröret pekar.

e. Fyll på medel i behållaren (1) och skruva fast den i färgsprutan.
f. Justera sprutbilden med munstycket (3).
g. Anslut nätkontakten i eluttaget och håll färgsprutan på ett avständ på 10 -30 cm från arbetsstycket, riktad något utanför det område som skall målas, tryck på strömbrytaren (2) varvid färg sprutas. För därefter färgsprutan till det område som skall målas och för färgsprutan i jämna rörelser horisontell fram och tillbaka eller uppåt och nedåt beroende på den inställda sprutbilden.

• För bästa resultat, rikta inte färgsprutan mot ytan som ska målas när den sätts på och stängs av.
  • Måla hela ytan utan paus.
• Lägg på flera tunna lager med färg istället för ett tjockt lager.

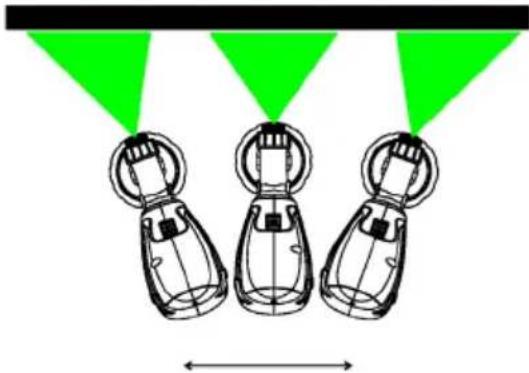

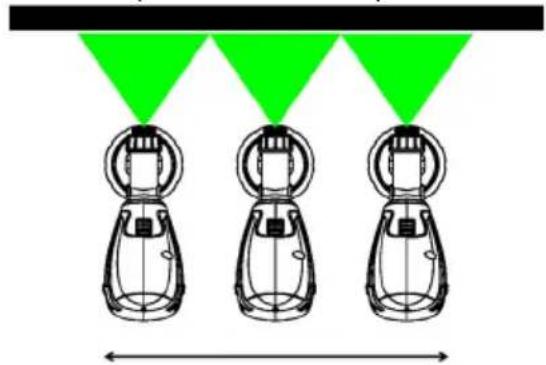

• Håll färgsprutan vinkelrät mot den yta som skall målas, vinkla den inte som på bilden. Då färgsprutan vinklas blir resultatet ojämnt målat.

• Rengör regelbundet munstycket och dysan med lösningsmedel eller vatten så att medlet/färgen kan flöda fritt.
• Placera aldrig färgsprutan liggande med medel i behållaren. Förvara den stående.

h. Efter avslutat arbete eller vid en längre paus, stäng av pumpmotorn med strömbrytaren, avlägsna nätkontakten från eluttaget och rengör färgsprutan.

WARNING!

• Rikta aldrig färgpistolen mot dig själv, andra personer eller djur.
• Säkerställ god ventilation när färgpistolen används inomhus. Inga giftiga gaser som kan sugas in i maskinen får finnas i närheten.
• När färgpistolen används utomhus är det viktigt att alltid ta hänsyn till vindriktning och väderförhållanden.

8. FÖRVARING

Kontrollera att färgsprutan är hel och väl rengjord.

• Förvara färgsprutan i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga.
• Förvara alltid färgsprutan i en torr miljö med temperatur mellan 0 °C och +40 °C.
• Förvara inte färgsprutan i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka irreparabel skada på din maskin.

9. SERVICE OCH UNDERHÅLL

9.1 Rengöring efter användning

a. Stäng av maskinen och dra ut nätkontakten från eluttaget. Tryck in avtryckaren (2) så att allt medel flyter tillbaka i behållaren (1).

b. Skruva loss behållaren (1) och töm ut innehållet.
c. Grovrengör behållaren och sugröret med en borste.
d. Fyll på lösningsmedel eller vatten i behållaren och skruva på locket.

Varning! Använd endast lösningsmedel med en flampunkt över +55°C!

e. Anslut nätkontakten i eluttaget och spruta lösningsmedlet in i en behållare. Upprepa proceduren tills lösningsmedlet som sprutas ut är rent.
f. Stäng av pumpen och dra ut nätkontakten.
g. Töm behållaren (1). Torka av behållare och sugrör.

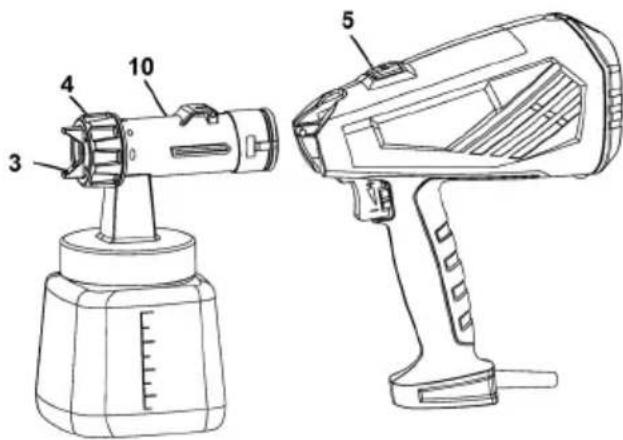

h. Tryck ned lässpärren (5) och dra ut sprutdelen (10). Skruva av muttern (4) och avlägsna munstycket (3) samt dysan som sitter innanför. Torka av dysan, munstycket och inuti sprutdelen (10) med en mjuk torr trasa.
i. Rengör spraypistolens utsida med en torr trasa, eventuellt lätt fuktad med tvålvatten.
j. Montera tillbaka dysan och munstycket samt fäst sprutdelen i motordelen.

- Rengör aldrig munstycket, dysan eller någon tätning med ett metallföremål.

Maskinen kan ta allvarlig skada om den används med ett igensatt luftfilter Kontrollera därför luftfiltret regelbundet.

a. Kontrollera att nätkontakten är avlägsnad från eluttaget.
b. För tillbaka lässpärren (6) och öppna filterluckan.
c. Avlägsna luftfiltret och byt det eller rengör det med tvålvatten och låt det torka.
d. Montera tillbaka luftfiltret och stäng filterluckan.

OBS! Använd aldrig färgsprutan utan luftfilter, den skadas allvarligt då.

9.3 Felsökning

FEL ORSAK ÅTGÄRD
Motorn går men det kommer inte ut något medel eller så sprutar det oregelbundet/pulserande.	a. Sugröret når inte ned till färgen/medlet.b. Igensatt sugrör.c. Sugröret har lossnat.d. Munstycket är igensatt.e. Flödet behöver justeras.	a. Fyll på med mer färg/medel. Kontrollera att det pekar åt rätt håll.b. Rengör sugröret med förtunningsmedel.c. Sätt fast sugröret.d. Rengör munstycket med förtunningsmedel.e. Öka flödet med reglaget (8).
Sprayar inte, inget ljud från motorn. Ingen ström. Kontrollera att stickkontakten äransluten i eluttaget och att det finns spänning i eluttaget.
Spraystrålen är inte finfördelad. a. Felaktig flödesinställning.b. Färgen är för tjock.c. Färgen är inte ordentligt omrörd.		a. Justera flödetb. Kontrollera med färgtillverkaren att färgen är avsedd för sprutmål-ning. Spä ut färgen och kontrollera viskositeten.c. Rör om färgen ordentligt.
Resultatet blir flammigt. a. Felaktig teknik, färgsprutan vinklas.b. Felaktig sprutbild.		a. Färgsprutan vinklas, förs inte en jämn rörelse eller hålls på konstant avständ från objektet.b. Sprutbilden är inte korrekt inställd i förhållande till den rörelse som utförs.
Spraybilden är felaktig.	Munstycket är felaktigt inställd.	Rengör dysan och munstycket samt ställ in sprutbilden.
Det droppar färg från munstycket. a. Munstycket är löst.b. Dysan är utsliten.c. Medel har fastnat i mun-stycket.		a. Dra år muttern (4).b. Byt dysa.c. Rengör munstycke, nål och dysa.
Färgen rinner. a. Det kommer ut för mycketfärg.b. För låg viskositet.		a. Justera ned flödet med flödesreg-laget (8). Spruta två tunna lager istället för ett tjockt.b. Kontrollera med färgtillverkaren att färgen är avsedd för sprutmålning.Öka viskositeten genom att fylla på med mer färg i blandningen.
Färgen krackelerar. a. Felaktigt förtunningsmedel används.b. Färgsprutan hålls för långt från ytan.c. Färgen är för tjock.d. Luftfiltret är igensatt.		a. Använd rätt förtunningsmedel.b. Håll färgsprutan närmare arbetsy-tan.c. Tunna ut färgen.d. Rengör eller byt luftfilter.
Överdriven dimbildning. a. Färgsprutan hålls för långt från arbetsy tan.b. För stort flöde.		a. Håll färgsprutan närmare arbetsy-tan.b. Minska flödet med reglaget (8).

10. EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
