BRUKSANVISNING 46-3476 Biltema

Denna manual ska läsas före användning och sparas för ftamtida behov. Var särskilt uppmärksam på säkerhetsföreskrifterna. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

OBS! Du får själv byta ut el-material så som sladdar, lamphållare och stickproppar i fl yttbara bruksföremål och vägguttag, samt strömbrytare i fast installation om du säkert vet hur du ska göra. Felmontering kan innebära livsfara och brandrisk.

ANVÄNDNINGSOMRÅDE

Denna produktserie är avsedd för dekorationsbelysning utomhus. De olika produkterna i serien har olika användningsområde så som mark-, golv- och väggbelysning samt kablage och transformator med skymningsrelä. Produktserien är utbyggbar upp till 23 W per transformator med belysning ur samma serie. Produkten får ej byggas om, och ej användas till annat syfte än vad den är avsedd för.

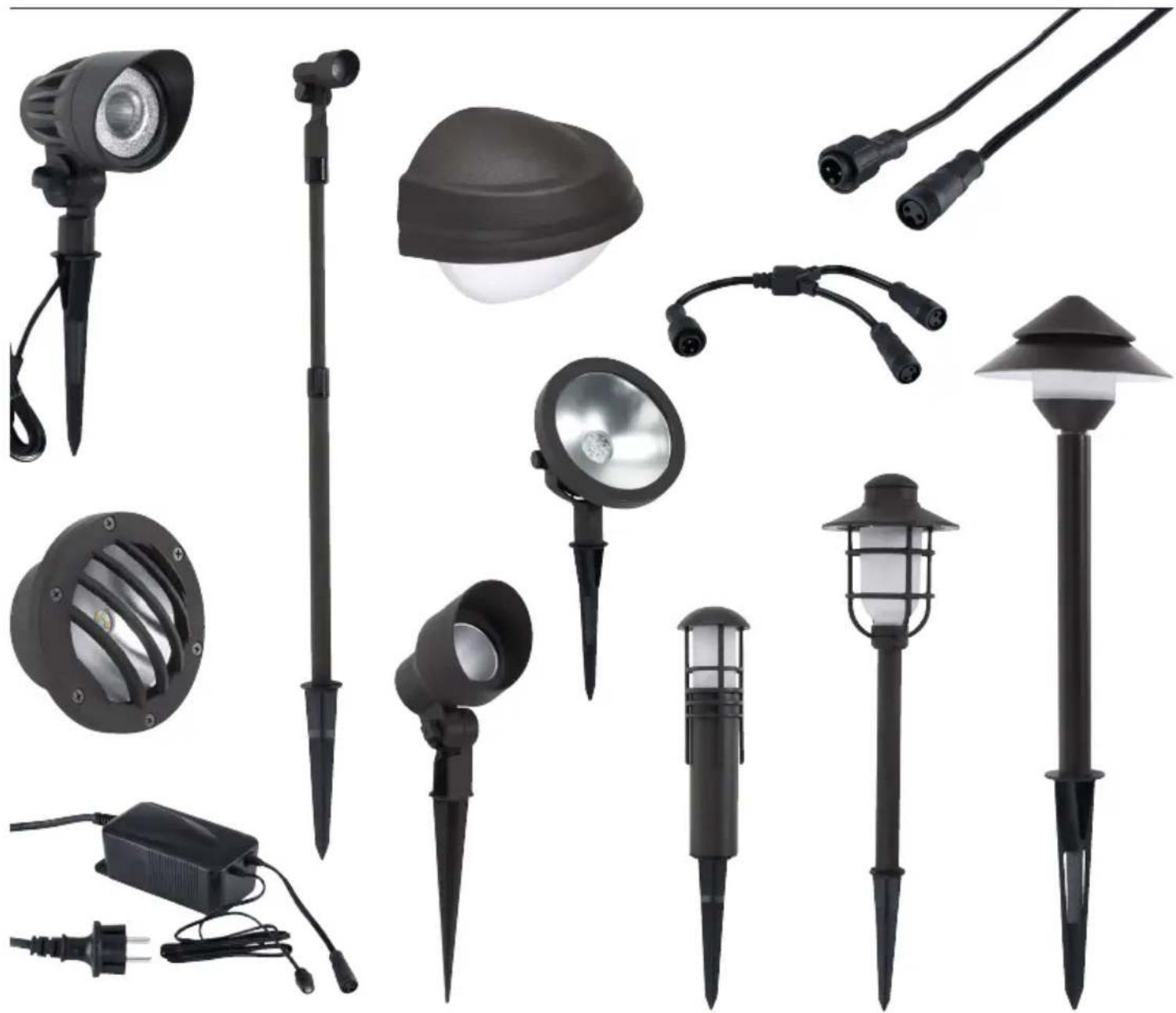

Denna utbyggbara produktserie består av följande produkter:

Artnr Produkt
46-3470 Startkit	(4 spotar + transformator 46-3484)
46-3471 Markspotlight
46-3472 Markspotlight
46-3473 Markspotlight
46-3474 Markspotlight
46-3475 Spotlight för mark
46-3476 Marklykta
46-3478 Marklykta
46-3479 Marklykta
46-3480 Väggbelysning
46-3481 Förlängningskabel, 3 m
46-3482 Förlängningskabel, 6 m
46-3483 Förgreningskabel, 1-2
46-3484 Transformator med skymningsrelä

SÄKERHET

Var god läs och förstå hela denna manual innan du installerar och använder produkten.

• Produkterna i denna produktserie får endast kombineras med varandra inom serien. Andra externa produkter som inte tillhör produktserien får inte läggas till.
• Maximal belastning (sammanlagd effekt av alla armaturer) som är ansluten till transformatorn får inte överstiga 23 W.
• Ledningar avsedda för grund nergrävning bör inte ligga djupare än 15 cm.
• Installera armaturer minst 3 m från vattenkällor så som pooler, spaanläggningar, fontäner, etc.
• Rör aldrig själva LED-lampan eftersom detta skulle skada produkten.
• Sänk inte ned armaturerna i vatten eftersom detta skulle skada produkten.
• Montera transformatorn vertikalt minst 30 cm ovanför marken.
• För att undvika vatten efter installation rekommenderar vi användning av dräneringssystem.
• Produktserien är inte konstruerade för att användas i områden med möjlig motortrafi k så som körbanor, parkeringsområden, m m.
• Produktserien är ej konstruerad för att tåla tung belastning.
• OBS! Risk för elchock. Ljuskällorna på produktseriens lampor är inte utbytbara. När ljuskällan inte längre fungerar ska hela lampan kasseras.

OBS!

• Denna produkt är inte en leksak.
- Anslut inte denna armatur till ett elsystem som inte är jordat.
- Använd inte produkten om sladden är skadad.
- Denna produktseries kablar kan inte bytas ut. Om kabeln skadas ska hela armaturen kasseras.
- Denna produktseries ljuskällor kan inte bytas ut. När en ljuskällas livslängd är slut ska hela armaturen kasseras.

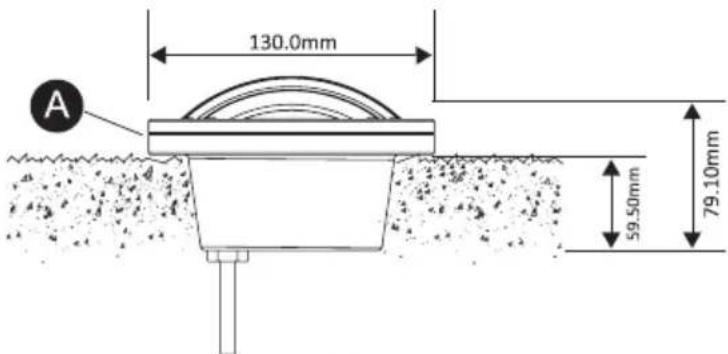

MONTERING- OCH INSTALLATION AV MARKLYKTA 46-3475 (fig 1)

Gör hål för armaturen (A) i enlighet med dimensionerna. Placera armaturen (A) i hålet och vid utomhusmiljö, säkra med extra jord eller dekorativa stenar (medföljer ej).

OBS! Mark med hård jord kan mjukas upp genom att hälla vatten på ytan eller genom att skapa ett styrhål med ett trädgårdsverktyg. Max belastning 150 kg.

Placera ut armaturerna enligt önskad placering. Kombinera ljuskällor fritt så länge den totala effekten inte överstiger 23 W per transformator.

Steg 2

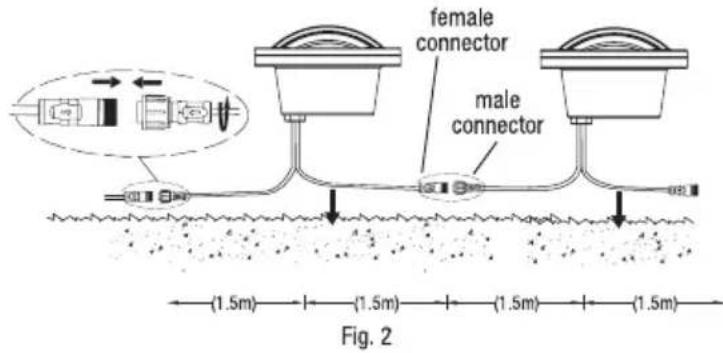

Anslut honkontakten från transformatorn till hankontakten på närmsta armatur.

Steg 3

Fortsätt ansluta honkontakten från den första armaturen till hankontakten på nästa armatur. Upprepa tills samtliga armaturer är anslutna.

OBS! Armaturerna är försedda med 1,5-meters hanledare och 1,5-meters honledare vilket ger en total kabellångd på 3 m. Om din skiss kräver kortare avständ mellan armaturerna, linda ihop och gräv ner överfl ödig kabel. Om du har större avständ mellan armaturerna så fi nns det förlängningskablar på 3 m och 6 m (säljs separat). Om din skiss kräver att du förgrenar åt två olika håll så fi nns det förgreningskabel (säljs separat). När du när slutet ska du sätta på det lock du tog bort från transformators honledare (se INSTALLATION AV TRANSFORMATOR steg 3) på den sista armaturens honledare.

Steg 4

Täck ledningen med markmaterial eller gräv ned den.

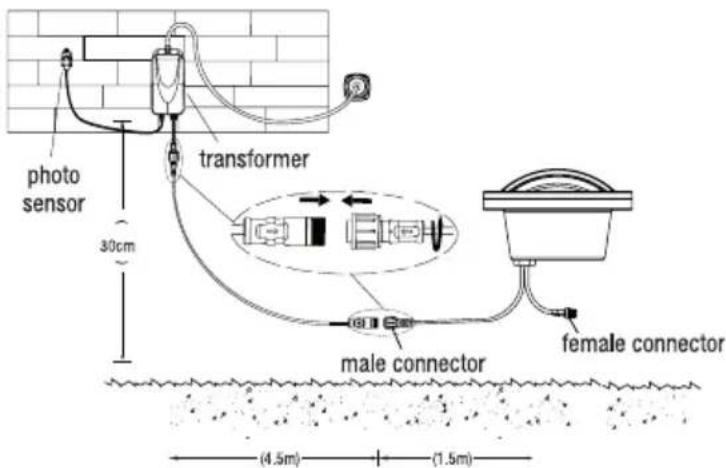

Montera transformatorn vertikalt minst 30 cm ovanför marken.

Steg 2

Ta bort locket från transformators 4,5-meters honledare och dra den fram till första armaturen.

OBS! Om du behöver längre avständ mellan armatu- rena så fi nns det förlängningskablar på 3 m och 6 m (säljs separat).

Steg 3

Den andra ledningstråden som kommer från transformatorn är ljussensorn. Den bör placeras så att den känner av omgivningens ljus men inte i närhet av annan ljuskälla så som gatubelysning, m m. Ljussensorn möjliggör automatisk dygnsdrift.

Steg 4

Anslut transformatorn i ett 230 V eluttag och sätt på enheten.

OBS! Om transformatorn är inkopplad och ljussensorn är övertäckt ska ljuskällorna lysa.

• Före rengöring av enheterna ska strömförsörjningen kopplas från.
• Använd en torr eller lätt fuktig duk vid avtorkning.
• Använd inte rengöringsmedel med kemikalier, lösningsmedel eller slipmedel.

FELSÖKNING

Om inga ljuskällor fungerar som de ska:

• Kontrollera att strömmen är påslagen.
• Kontrollera att transformatorn är ordentligt ansluten och att ljussensorn inte får direkt ljus av annan ljuskälla så som veranda, gatubelysning, etc.

OBS! Det dröjer ca 10 sekunder från det att ljussensorn täcks över till att ljuskällorna tänds.

Om några ljuskällor inte fungerar som de ska:

- Kontrollera alla anslutningar mellan ljuskällorna.

OBS! Ljuskällorna är inte utbytbara.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

Art. 46-3470 / 46-3471 / 46-3472 / 46-3473 / 46-3474 / 46-3475 / 46-3476 / 46-3478 / 46-3479 / 46-3480 / 46-3481 / 46-3482 / 46-3483 / 46-3484
