BRUKSANVISNING AH6 Biltema

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importor: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

CE

EG- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

SAMSVARSERKLAERING

VAKUUTUS EU-YHDENMUKAISUUDESTA

EG-FORSIKRING OM OVERENSSTEMMELSE

Denna manual innehåller viktig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på varningar:

WARNING!

Risk för allvarlig olycka.

OBS!

Risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Modell: .....AH6
Antal slag: .... max. 4500 slag/min.
Slaglängd: 43 mm
Mejselskaft: .....10,2 mm
Arbetstryck: 6 bar
Luftförbrukning: .....79,2 l/min.
Anslutningsgänga: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rek. slangdimension: .....3/8"

Mätmetod för ljudtryck (L _PA ):ISO 15744

Uppmätt ljudtryck ( L_PA ): .....95,8 dB(A)

Osäkerhet K (L _PA ): .....3 dB(A)

Garanterat ljudtryck (L _PA ): ....98,8 dB(A

Mätmetod för Ljudeffekt (L _WA ):ISO 15744

Uppmätt ljudeffekt (L _WA ): .....106,8 dB(A)

Osäkerhet K (L _WA ): .....3 dB(A)

Garanterad ljudeffekt (L _WA ): ...109,8 dB(A)

Mätmetod för vibrationer:ISO 28927-6

Uppmätta vibrationer: .....11,50 m/s²

Osäkerhet K: 1,7 m/s²

3. ANVÄNDNINGSOMRÅDE

Biltemas 15-020 mejselhammare är avsedd för nitning, mejsling, plåtskärning m.m. Maskinen får inte byggas om.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid skyddsutrustning såsom andningsskydd, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.
• Barn och personer med nedsatt fysisk eller psykisk förmåga får ej använda produkten utan tillsyn enligt EN 60335-1/A2:2006.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avtryckaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en behörig serviceverkstad för reparation.

• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på avtryckaren.
• Förhindra oavsiktlig start genom att koppla loss verktyget före service och reparation eller när maskinen inte används.
• Ta alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Rengör maskinen efter användning och serva den regelbundet.

4.4 Tryckluft

• Använd rekommenderat arbetstryck. Överskrid aldrig maskinens maximalt tillåtna tryck.
• Smörj maskinen dagligen för att undvika invändig korrosion.
• Kontrollera att tryckluftslangen är hel före anslutning och håll den borta från värme och vassa kanter.
• Lyft eller bär aldrig maskinen i tryckluftslangen.
• Förhindra oavsiktligt start genom att avlägsna lufttillförseln (tryckluftslangen) före service och reparation, eller när maskinen inte används.
• Lämna aldrig en maskin obevakad då lufttillförseln (tryckluftslangen) är ansluten.
• Kontrollera att alla anslutningar i tryckluftssystemet är täta.
• Följ kompressorns skötselinstruktioner och dränera dess lufttank dagligen.

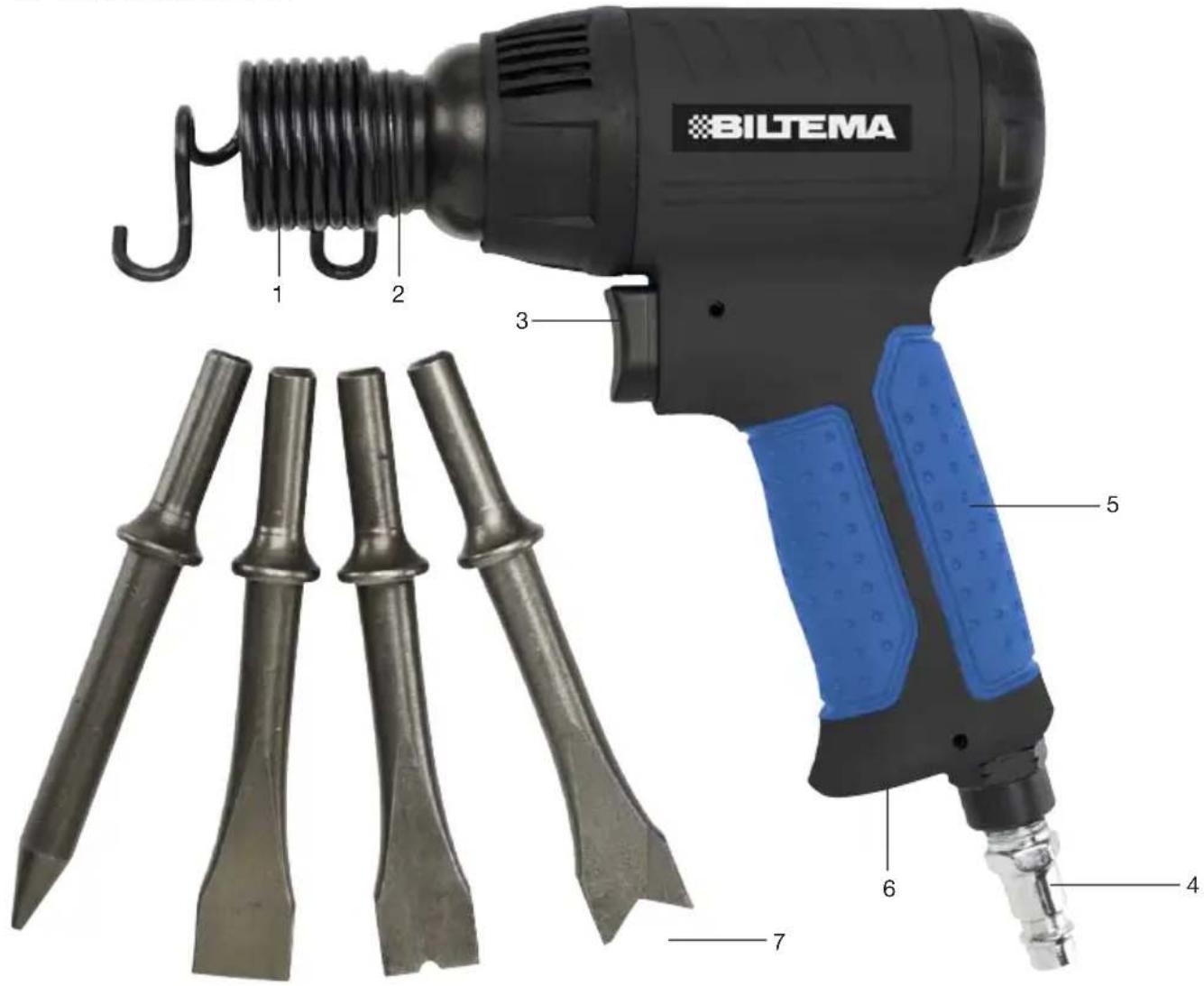

5. ÖVERSIKTSBILD

BILTEMA 1 2 3 5 6 4 7

1. Mejselhållarfjäder.
2. Verktygsfästets gängade del.
3. Avtryckare.
4. Anslutningsnippel 1/4".
5. Handtag.
6. Mejslar 4 st

6. MONTERING/INSTALLATION

WARNING: Läs och förstå säkerhetsinstruktionerna innan tryckluftmaskinen används.

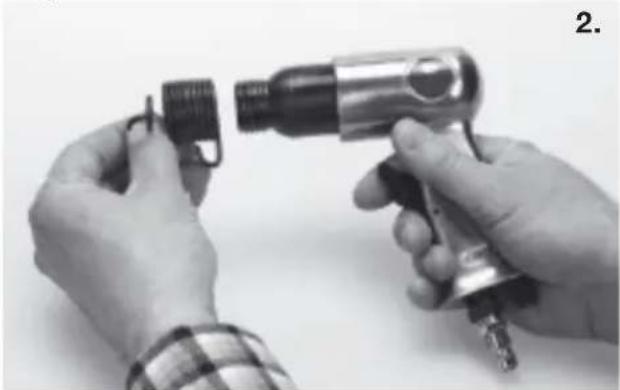

6.1 Montering

a. Skruva fast (medurs) mejselhållarfjädern (1) på verktygsfästets gångade del (2) (fig. 2).
b. Tryck mejselhållarfjädern (1) kraftigt i sidled, samtidigt som en lämplig mejsel (7) monteras i verktygsfästet (fig. 3).
c. Anslut mejselhammaren till tryckluftslangen.
d. Tryck in avtryckaren (3) för att starta mejselhammaren.

e. Slagantalet regleras med hjälp av reglerventilen (6) i handtagets underkant.
f. Se till att tryckluften är ren och att arbets-trycket inte överskrider 6 bar när mejselhammaren används. För högt arbetstryck och smutsig luft kommer att förkorta mejselhammarens livslängd genom onödigt slitage. Det kan dessutom vara farligt och orsaka skada på mejselhammaren eller personskada.

• Håll barn borta från mejselhammaren och dess arbetsområde.
• Låt inte mejselhammaren gå obelastad under en längre tid eftersom detta kommer att förkorta dess livslängd.

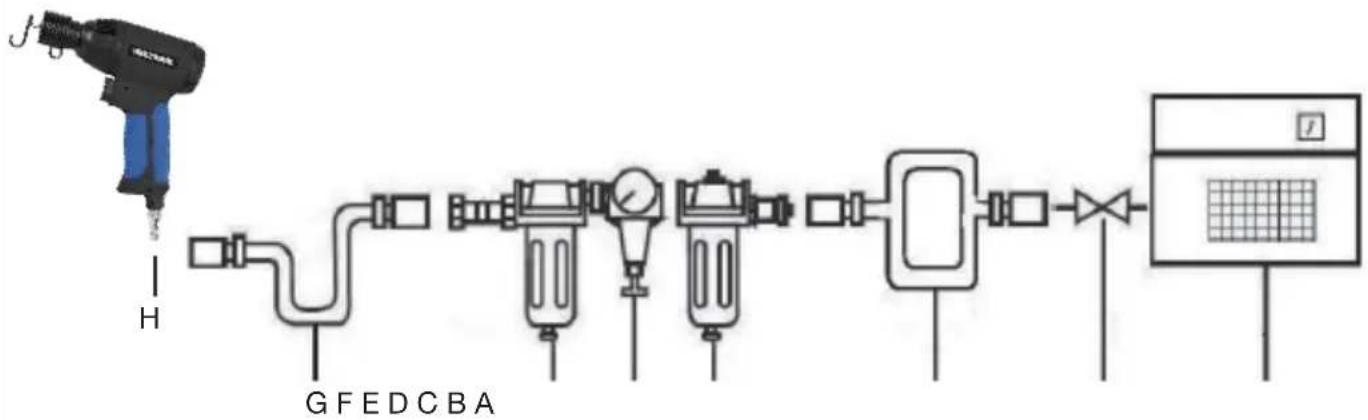

6.2 Tryckluftssystem

Mejselhammaren skall anslutas till ett tryckluftssystem enligt nedan:

A. Kompressor - Följ skötselanvisningar och dränera lufttanken dagligen.
B. Avstängningsventil
C. Tryckluftsledning - För att kompensera för tryckfall i långa tryckluftsledningar över 8 m kan trycket ökas. Slangens innerdiame-ter ska helst vara minst 3/8" eller vara i en ringledning.
D. Vattenavskiljare - Tryckluft innehåller fukt och andra föroreningar som kan medföra rost och/eller ökat slitage. Vatten kondense-ras i tryckluftsslangar.
E. Tryckregulator - För högt tryck kan skada verktyget och förkorta dess livslängd. Reg-lera arbetstrycket så nära tryckluftsverkty-get som möjligt.
F. Dimsmörjare - Smörj tryckluftsverktyget korrekt för optimal livslängd.
G. Tryckluftsslang
H. Tryckluftsverktyg

7. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

7.1 Risker vid användning

Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

Risk för ögonskada

• Det kan förekomma kringflygande föremål. Använd skyddsglasögon eller visir.
• Håll åskådare och djur på behörigt avständ.

Risk för hörselskada

- Använd hörselskydd

Risk för lungskador

- Damm kan skada lungorna. Använd alltid andningsskydd.

Risk för skada på grund av vibrationer

Maskinens vibrationer kan orsaka arm- och handskador. Arbeta inte kontinuerligt under lång tid och säkerställ att maskinen inte vibrerar mer än normalt på grund av misskötsel eller defekta delar.

7.2 Säkerhetsanordningar

Kontrollera alltid innan användning att säkerhetsanordningarna är monterade och att de fungerar.

Avtryckare (3)

Tryck in avtryckaren för att starta maskinen, maskinen stannar när avtryckaren släpps.

7.3 Symboler på maskinen

Läs manualen före användning.

Använd hörselskydd.

Använd skyddsglasögon.

Använd andningsskydd.

EG-försäkran om överensstämmelse.

8. HANDHAVANDE

8.1 Lufttillförsel

• Se till att avtryckaren (3) är i yttre läget innan maskinen ansluts till lufttillförseln.
• Maskinen kräver ett arbetstryck av ca.6 bar.
• WARNING! Använd endast ren, torr, reglerad tryckluft till tryckluftdrivna maskiner. Överskrid aldrig max. rekommenderat arbetstryck 6 bar.

- Tryckluft innehåller fukt och andra föroreningar som kan medföra rost eller slitage på tryckluftmaskinens invändiga delar. Genom att montera en reduceringsventil med vattenavskiljare och dimsmörjare i tryckluftsystemet så erhålls torr luft och maskinen smörjs, dessutom avlägsnas det mesta av tryckluftens föroreningar genom att luften filtreras.

- För högt arbetstryck eller smutsig luft kommer också att förkorta maskinens livslängd och det kan även vara farligt och orsaka materiell skada eller personskada.

- Dränera lufttanken dagligen. Vatten i luftslangen kommer att skada maskinen.

- Rengör luftintagsfiltret varje vecka.

- Trycket i tryckluftslangen måste ökas för att kompensera onormalt långa tryckluftslangar (över 8 meter). Tryckluftslangens

invändiga diameter skall vara minst ∅ 3/8", dock helst 1/2".

- Håll tryckluftslangen borta från värme, olja och vassa kanter. Kontrollera tryckluftslangen beträffande slitage och se till att alla anslutningar är täta och säkra.

OBS! Använd alltid någon form av gängtätning vid montering av nippel för snabbkoppling.

8.2 Smörjning

För att öka maskinens livslängd och hålla den i gott skick bör man ansluta en automatisk reduceringsventil med vattenavskiljare och dimsmörjare på tryckluftslangen (fig. 1). Reduceringsventilens dimsmörjare måste kontrolleras regelbundet och fyllas på med dimsmörjolja. Genom att placera ett papper strax framför maskinens luftutsläpp och sedan hålla maskinens avtryckare intryckt i ca.30 sekunder kan man kontrollera om reduce-ringsventilens dimsmörjare är korrekt justerad. Dimsmörjaren är korrekt justerad om en tunn oljefläck bildas på pappret. Överdrivet mycket olja bör undvikas.

Om maskinen skall förvaras oanvänd under en längre tid så bör den få en riklig smörjmängd innan den läggs undan till förvaring. Maskinen bör köras i ca.30 sekunder för att se till att oljan fördelas jämnt i hela maskinen. Maskinen skall förvaras i ren och torr omgivning.

• Det är mycket viktigt att maskinen smörjs ordentligt, genom att dimsmörjaren hålls påfylld och korrekt justerad. Utan korrekt smörjning kommer inte maskinen att fungera på rätt sätt och delarna kommer att slitas i förtid.
• Använd speciell dimsmörjolja i dimsmörjaren och håll den alltid fylld till korrekt nivå. Använd endast rekommenderade dimsmörjoljor, speciellt framtagna för tryckluftsanvändning. Fel typ av olja kan skada gummidetaljer, O-ringar etc. inuti maskinen.

VIKTIGT!

Om en reduceringsventil med vattenavskiljare och dimsmörjare inte monteras på tryckluftslangen, så måste istället tryckluftmaskinen smörjas minst en gång om dagen eller efter 2 timmars användning med 2–6 droppar dimsmörjolja, beroende på arbetsomgivningen, direkt in i maskinen genom tryckluftanslutningen.

8.3 Före användning

a. Kontrollera att maskinen är hel samt att avtryckaren (3) fungerar.
b. avlägsna maskinen från luftslangen
c. Använd skyddshandskar och montera lämpligt verktyg (7).
d. Droppa några droppar dimsmörjolja i maskinens tryckluftsanslutning (4).

8.4 Användning

a. Ta på dig skyddsutrustning.
b. Anslut maskinen.
c. Håll maskinen stadigt och tryck in avtrycka- ren (3).
d. Under arbetets gång, håll maskinen ned-tryckt med så pass mycket kraft att du inte tappar kontroll. Tryck inte för hårt, då detta enbart leder till sämre effekt.

8.5 Efter användning

Efter avslutat arbete, koppla loss och rengör maskinen.

9. TRANSPORT OCH FÖRVARING

Rengör maskinen, avlägsna verktyget (7) och förvara det på en torr och säker plats, utom räckhåll för barn.

10. REPARATION OCH UNDERHÅLL

WARNING!

- Avlägsna luftslangen från maskinen före reparation och underhåll.

- Endast kvalificerad servicetekniker får utföra reparation av tryckluftmaskinen.

10.1 Underhåll efter slutfört arbete

WARNING: Koppla bort mejselhammaren från tryckluftslangen innan byte av tillbehör sker, vid service eller underhåll. Byt ut eller reparera skadade delar. Använd endast originalreservdelar. EJ originalreservdelar kan vara farliga att använda.

• Smörj dagligen maskinen med några droppar luftverktygsolja (dimsmörjolja) i luftintaget.
• Rengör maskinen efter användning. Använd EJ sliten eller skadad maskin.
• Kraftförlust eller ojämn funktion kan bero på följande:
• Överdriven dränering av tryckluftslangen. Fukt i tryckluftslangen eller strypt tryckluftslang. Slangkopplingar av fel typ eller med
• felaktig storlek. För att åtgärda, kontrollera lufttillförseln och följ instruktionerna.
• Grus eller trumavlagringar i maskinen kan också reducera dess prestanda. Om maskinen är försedd med en luftrenare (placerad i närheten av luftintaget), avlägsna luftrenaren och rengör den.
• När tryckluftmaskinen inte används, koppla bort den från lufttillförseln, rengör maskinen och förvara den på en säker, torr och barnsäker plats.

10.2 Problemlösning

PROBLEM MÖJLIG ORSAK LÖSNING

Maskinen går med normal hastighet men tappar vid belastning.	Sliten eller klibbig kam-koppling p.g.a. brist på smörjning.	Smörj kopplingshuset.Kontrollera efter överflödig kopplingsolja. För mycket olja kan orsaka slirning på högvarviga kopplings-detaljer. Svåra arbetsbetingelser kan kräva tätare smörjintervaller.
Maskinen går sakta.Endast lite luft strömmar ut från maskinens luftutblås.	Effektregulator i fastlåst läge.Luftflödet blockerat av smuts.	Kontrollera om luftintagsfiltret är igensatt.Häll luftverktygsolja/dimsmörjolja i luftintaget enl. instruktionerna.Kör maskinen i korta, snabba körningar.Upprepa ovanstående om så behövs.
Maskinen stannar ej. Trottelventilens O-ring har rubbats ur läge från insu-gets ventiläte.		Byt ut O-ringen eller lämna maskinen på service.

11. MILJÖ

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och

lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.

MEISELHAMMER AH6

INNHOLD

1. INNLEDNING
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. GENERELLE SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. MONTERING/INSTALLASJON
7. SPESIELLE SIKKERHETSFORSKRIFTER
8. HÅNDTERING
9. TRANSPORT OG OPPBEVARING
10. REPARASJON OG VEDLIKEHOLD
11. MILJ∅

1. INNLEDNING

Mätmetod för Ljudeffekt (LWA): ISO 15744

Målt lydeffekt (L _WA ): .....106,8 dB(A)

Usikkerhet K (L _WA ): ....3 dB(A)

Garantert lydeffekt (L _WA ): .....109,8 dB(A)

Mätmetod för vibrationer: ISO 28927-6

Mätmetod för vibrationer: ISO 28927-6

Uppmätta vibrationer: .....11,50 m/s²

Usikkerhed K: 1,7~m/s^2
