BRUKSANVISNING 17-555 Biltema

för kap- och geringssåg

SAGBORD

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importor: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

Denna manual innehåller väsentlig information om produktens användning och dess säkerhetsrisker. Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING! Indikerar risk för allvarlig olycka.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med produkten.

2. TEKNISKA DATA

Höjdlägen: 82/68/25 cm

Arbetsbord:....82 x 46 cm

Bredd: 110–180 cm

Stående, max belastning: . . . .200 kg

Vikt:....25 kg

3. SÄKERHETSFÖRESKRIFTER

• Sågbord 17-555 är främst avsedd för kap- och geringssågar men kan även användas till andra stationära maskiner.
• Skruva alltid ordentligt fast maskinen innan användning.
• Placera sågbordet på en plan och halkfri yta.
• Följ alltid maskinens säkerhetsanvisningar.
• Kontrollera regelbundet att alla skruvar är ordentligt åtdragna.
• Överbelasta inte sågbordet vid transport. Tänk på att ojämnheter och stötar ökar belastningen.
• Plocka alltid bort alla lösa delar från maskinen om den är monterad på arbetsbordet vid transport.

• Vid transport i ett fordon skall sågbordet vara ordentligt fastspänt. Det skall dessutom vila på de båda hjulen och främre benet.

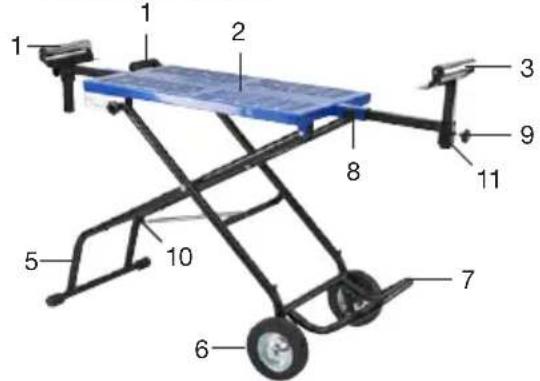

• ÖVERSIKTSBILD


1. Handtag
2. Arbetsbord
3. Rullstöd
4. Ratt, höjdjustering av sågbord
5. Främre ben
6. Hjul
7. Stödfot vid upprättstående förvaring
8. Ratt, utdragbart stöd
9. Ratt, höjdjustering av rullstöd
10. Låsspärr, vid höjdjustering
11. Utdragbart stöd

5. MONTERING

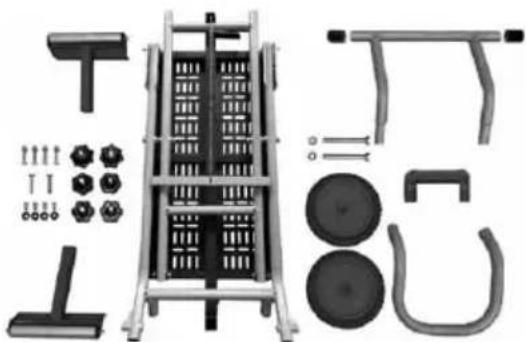

Öppna förpackningen och kontrollera att innehållet inte skadats under transporten och att ingen del saknas.

• 2 st rullstöd
  • 4 st vagsbult M8 x 45 med muttrar
  • 2 st skruv M6 x 35
  • 4 st skruv M6 x 12 med brickor
• 2 st rattar M8
  • 4 st rattar M8 x 20
  • 1 st sågbord med utdragbara stöd
  • 1 st främre ben med fötter
  • 2 st hjulaxlar med muttrar
  • 2 st hjul
• 1 st handtag
• 1 st stödfot

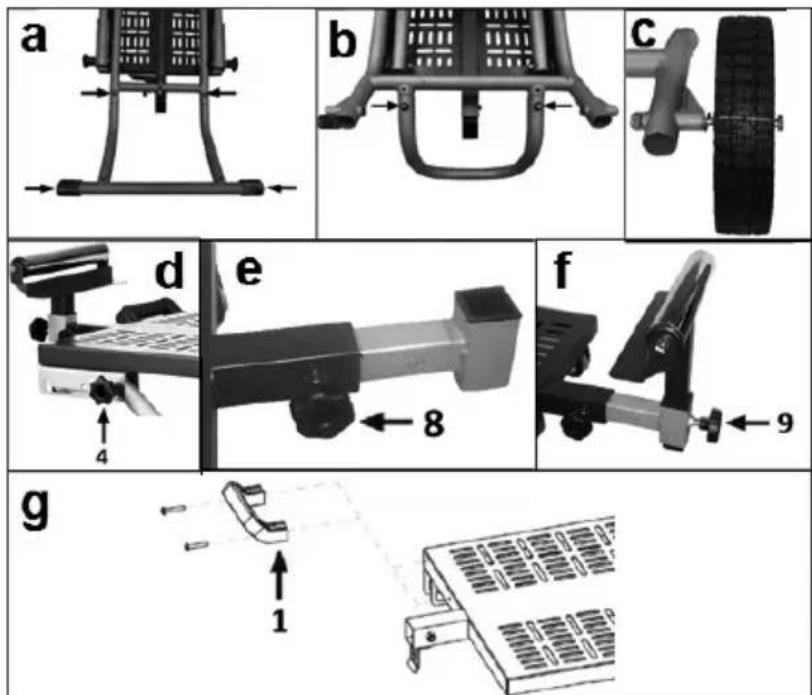

a. Montera fötterna på sidorna av det främre benet (5) och skruva därefter fast det främre benet på sågbordet med hjälp av 2 brickor och 2 skruvar (M6 X 12).
b. Skruva fast stödfoten (7) i sågbordet med 2 brickor och 2 skruvar (M6 X 12).
c. Montera de båda hjulen på sågbordet med hjälp av hjulaxel och läsmutter.
d. Skruva fast de båda rattarna (4) för sågbordets höjdjustering.
e. Skruva fast en ratt (8) i vardera låsning för de utdragbara stöden (11).
f. Montera rullstöden (3) i vardera hållare på de utdragbara stöden (11) och lås fast med rattarna (9).
g. Skruva fast handtaget (1) med skruvar M6 x 35.
h. Placera kap- och geringssågen på arbets-bordet så att dess anhåll är parallellt med och ca 13–15 cm från den bakre sidan av arbetsbordet (2). Leta upp lämpliga skruvhål och fäst kap- och geringssågen med 4 st vagsbultar, brickor och muttrar.
i. Ta en ca 2,5 m lång rätskiva eller rak bräda och lägg den på kap- & geringssågens sågbord och de båta rullstöden. Justera höjden på rullstöden med hjälp av de båda rattarna (9) så att rätskivan/brädan är i nivå med sågbordet och de båda rullstöden.

6. INSTALLATION OCH ANVÄNDNING

6.1 Transport - ihopfällning av sågbordet

Om så önskas kan kap- & geringssågen vara monterad på sågbordet vid transport.

a. Avlägsna alla lösa delar på kap- och geringssågen. Vrid kap- och geringssågens sågbord till 45° så att dess motor är närmast hjulen. Lås fast sågbordet och försätt kap- och geringssågen i transportläge enligt instruktionerna i dess manual.

b. OBS! Sågklingan skall vara låst i nedfällt läge, dragsågar skall vara låsta så att inte såghuset kan röra sig och låsvredet för dubbelgering ska vara i låst läge.

c. Lossa rattarna (8) och för in de ut de båda utdragbara stöden (11) i innersta läget, drag åt rattarna (8).

d. Lossa de båda rattarna (9) och sänk rullstöden så långt det går, lås fast dem med rattarna (9).

e. Placera dig på samma sida som handtaget (1). Lyft upp det främre benet (5) så att sågbordet vilar på stödfoten (7).

f. Lossa de båda rattarna (4), tryck in lässpärren (10) och lyft bordet lite för att frigöra det och sänk sedan långsamt till önskat läge.

g. Släpp lässpärren (10), och kontrollera att arbetsbordet är fastlåst i läget, spänn därefter de båda rattarna (4).

6.2 Uppfällning av sågbordet

a. Ställ sågbordet på högkant så att det vilar på stödfoten (7) och lossa de båda rattarna (4).

b. Placera dig på samma sida som handtaget (1). Tryck in lässpärren (10), frigör arbets-bordet och lyft upp det i handtaget (1) till önskat läge.

c. Välj ett av de två arbetslägena, släpp lässpärren (10), och kontrollera att arbets-bordet är fastlåst i läget, spänn därefter de båda rattarna (4).

d. Drag ut de utdragbara stöden (11) och justera rullstöden (3).

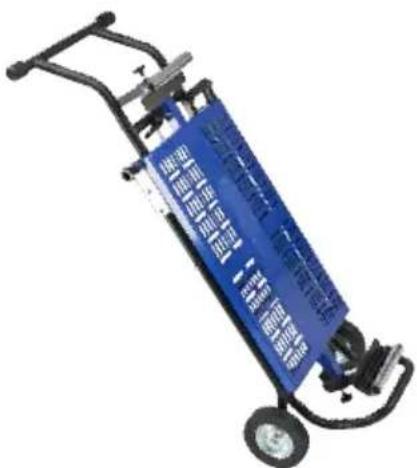

6.3 Förvaring

Förvara sågbordet upprättstående vilande på stödbenet med alla rattar åtdragna.

OBS! Om kap- & geringssågen är monterad skall sågbordet förvaras stående på främre ben och hjulen, annars föreligger det risk för att sågbordet tippar och/eller att kap- & gerings-sågen skadas.
