Lofoten Powerful - Värmepump WILFA - Gratis bruksanvisning och manual

Märke	Wilfa
Modell	Lofoten Powerful
Produkttyp	Luft-till-luft värmepump
Värmekapacitet	3,5 kW (ca)
Kylkapacitet	3,0 kW (ca)
Strömförsörjning	220-240V, 50Hz
Köldmedium	R32
Ljudnivå (Inomhus)	~45 dB(A)
Ljudnivå (Utomhus)	~55 dB(A)
Drifttemperaturområde (Värme)	-15°C till +24°C
Drifttemperaturområde (Kyla)	+18°C till +43°C
Energieffektivitet (SEER)	≥ 6,0 (ca)
Energieffektivitet (SCOP)	≥ 4,0 (ca)
Mått (Inomhusenhet)	795 x 270 x 200 mm (ca)
Mått (Utomhusenhet)	600 x 350 x 250 mm (ca)
Vikt (Inomhusenhet)	8 kg (ca)
Vikt (Utomhusenhet)	20 kg (ca)
Wi-Fi-anslutning	Valfritt (via adapter)
Filtertyp	Tvättbart förfilter
Underhåll	Rengör filter varannan vecka
Säkerhetsfunktioner	Automatisk omstart, överhettningsskydd
Reparerbarhet	Reservdelar tillgängliga i 10 år

Vanliga frågor - Lofoten Powerful WILFA

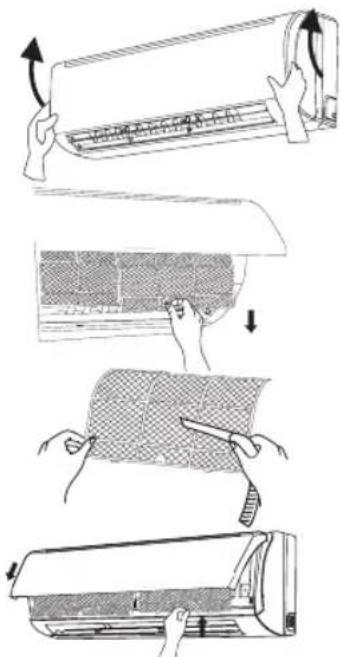

Hur rengör jag filtret på min Wilfa Lofoten Powerful värmepump?

Stäng av enheten och öppna frontpanelen. Ta bort filtret och tvätta det med ljummet vatten. Låt det torka helt innan du sätter tillbaka det. Rengör varannan vecka för optimal prestanda.

Vilken rekommenderad temperaturinställning för uppvärmning?

För uppvärmning, ställ in termostaten mellan 20°C och 22°C för energieffektivitet och komfort. Undvik att ställa in för högt för att spara energi.

Kan jag använda värmepumpen i mycket kallt väder?

Ja, Lofoten Powerful är designad för att fungera i temperaturer så låga som -15°C för uppvärmning. Under det kan prestandan minska.

Hur återställer jag värmepumpen efter ett strömavbrott?

Stäng bara av och på enheten med fjärrkontrollen eller huvudströmbrytaren. Enheten återupptar driften automatiskt om den har automatisk omstart.

Vad betyder felkoden E1?

E1 indikerar vanligtvis ett kommunikationsfel mellan inomhus- och utomhusenheten. Kontrollera anslutningarna och starta om systemet. Om det kvarstår, kontakta service.

Är värmepumpen kompatibel med smarta hemsystem?

Värmepumpen stöder valfri Wi-Fi-anslutning via en adapter (säljs separat). Den kan styras med Wilfa smart-appen.

Hur ofta bör jag boka professionellt underhåll?

Det rekommenderas att en professionell kontrollerar och servar enheten var 1-2 år för att säkerställa optimal prestanda och lång livslängd.

Kan jag installera utomhusenheten i ett täckt område?

Ja, men se till att ventilationen är tillräcklig. Undvik kapslingar som begränsar luftflödet. Enheten bör placeras på en plan, stabil yta med fritt utrymme.

Vilken ljudnivå har inomhusenheten?

Inomhusenheten arbetar på cirka 45 dB(A) i normalt läge, vilket liknar en tyst konversation.

Var kan jag hitta reservdelar eller ersättningsfilter?

Reservdelar och filter finns hos auktoriserade Wilfa-återförsäljare eller på den officiella webbplatsen. Vi garanterar delar i 10 år.

BRUKSANVISNING Lofoten Powerful WILFA

• Läs denna bruksanvisning noggrant före användning och spara den för framtida bruk. Den finns även på vår webbplats wilfa.com.
• Denna produkt kan användas av barn från 8 års ålder eller äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande en säker användning av produkten och förstår de risker som är förknippade med användningen. Låt aldrig barn leka med apparaten. Rengöring och underhåll får inte utföras av barn utan övervakning.
• Anslut inte luftvärmepumpen till ett kombiuttag. I annat fall föreligger brandrisk.
• Dra ut stickkontakten ur eluttaget vid rengöring av apparaten. I annat fall föreligger risk att få en elektrisk stöt.
• Av säkerhetsskäl måste en skadad elkabel bytas ut av tillverkaren, dennes servicerepresentant eller motsvarande.
• Tvätta inte luftvärmepumpen med vatten för att undvika elstötar.
• Spreja inte vatten på inomhusdelen. Det kan orsaka elektrisk stöt eller leda till felaktig funktion hos apparaten.

- När du har tagit bort filtret – vidrör inte lamellerna. Risk för personskada, deformation eller brand.

- Undvik detta genom att aldrig torka filtret med hjälp av eld eller härfön.

- Underhåll måste utföras av en auktoriserad fackman. Annars föreligger risk för person- eller materialskada.

- Reparera aldrig luftvärmepumpen på egen hand. Risk för elektrisk stöt eller materialskada. Kontakta återförsäljaren om luftvärmepumpen behöver repareras.

- Stick inte in fingrar eller några föremål i apparatens luftintag eller luftutlopp. Annars föreligger risk för person- eller materialskada.

- Blockera inte apparatens luftintag eller -utlopp. Detta kan orsaka felaktig funktion.

- Spill inte vatten på fjärrkontrollen eftersom den då kan gå sönder.

- Om något av följande inträffar – stäng omedelbart av luftvärmepumpen och bryt strömmen. Kontakta därefter återförsäljaren eller auktoriserad fackman för service.

– Nätkabeln är överhettad eller skadad.
– Onormalt ljud hörs under drift
– Jordfelsbrytaren löser ut regelbundet.

– Det börjar lukta bränt om apparaten.
– Läckage från inomhusdelen.

• Om luftvärmepumpen används trots detta kan det orsaka felaktig funktion, elektrisk stöt eller brandfara.

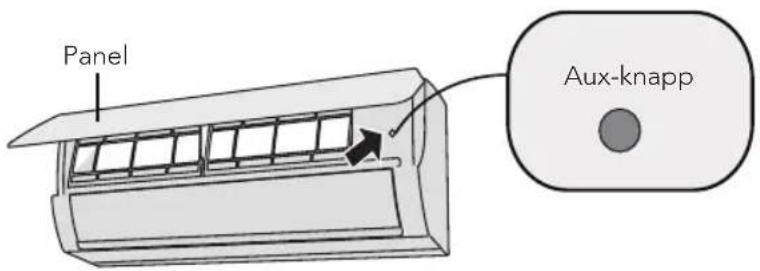

• När du sätter på eller stänger av enheten via nöddriftsbrytaren, tryck på den med ett isolerande föremål av annat material än metall.
• Kliv inte på utomhusdelens toppanel eller lägg tunga föremål på den. Annars föreligger risk för material- eller personskada.

KÖLDMEDIUM

• För att luftvärmepumpen ska fungera cirkulerar ett speciellt köldmedium i dess system. Det specialrenade köldmediet heter fluorid R32. Köldmediet är både lättantändligt och luktfritt. Under vissa omständigheter kan det även vara explosivt. Men köldmediets antändlighet är mycket låg. Det kan endast antändas av eld.
• Jämfört med vanliga köldmedier är R32 ett icke miljöförstörande köldmedium som inte skadar ozonlagret. Dess påverkan på växthuseffekten är också lägre. R32 har mycket goda termodynamiska egenskaper som leder till mycket hög energieffektivitet. Detta innebär att apparaten kräver påfyllning betydligt mer sällan.

VARNING! Försök aldrig påskynda avfrostningsprocessen eller rengöringen av apparaten på annat sätt än det som rekommenderas av tillverkaren. Om reparation behövs – kontakta närmaste auktoriserade servicecenter. Alla reparationer som utförs av icke kvalificerad personal kan medföra fara. Apparaten ska förvaras i ett rum utan kontinuerligt aktiva värmekällor (till exempel öppen eld, gasvärmare eller elektriskt element i drift). Punktera eller bränn aldrig apparaten.

Apparaten innehåller den lättantändliga gasen R32. Använd enbart tillverkarens instruktioner vid reparation och följ dessa noggrant. Observera att köldmedier är dotfria. Läs specialistmanualen.

SYMBOLER FRÅN ENHETEN OCH BRUKSANVISNINGEN

Varning

Apparaten innehåller den lättantändliga gasen R32. Om köldmedel läcker ut och kommer i kontakt med eld eller värmande del skapas en skadlig gas och det uppstår risk för brand.

Läs bruksanvisningen innan du använder apparaten.

Läs installationsmanualen innan du installerar apparaten.

Läs servicemanualen innan du reparerar apparaten.

FÖRSIKTIGHETSÅTGÄRDER VID INSTALLATION

• Installation måste utföras av auktoriserad fackman. Annars föreligger risk för person- eller materialskada.
• Se till att följa gällande föreskrifter för elsäkerhet när du installerar enheten.
• Anslutenheten till en strömkälla och jordfelsbrytare i enlighet med gällande lokala föreskrifter.
• Glöm inte att installera jordfelsbrytaren. I annat fall föreligger risk för felaktig funktion.
• Vid fast elinstallation måste en frånskiljande enhet med minst 3 mm kontaktseparation anslutas.
• Se bifogad tabell för tillägg av jordfelsbrytare med lämplig kapacitet. Jordfelsbrytaren ska skydda mot kortslutning och överlastning.
• Luftvärmepumpen måste vara korrekt jordad. Felaktig jordning kan orsaka elektrisk stöt.
• Använd ingen annan elkabel än den för ändamålet avsedda.

• Kontrollera att nätspänningen stämmer överens meddenspänningsomgällerförluftvärmepumpen. Vid instabil nätspänning eller felaktig anslutning föreligger risk för felaktig funktion. Installera för ändamålet lämpade elkablar före användning av luftvärmepumpen.

• Anslut fas, nolla och jord på korrekt sätt till eluttaget.

• Se till strömförsörjningen är avstängd när du arbetar med elen.
• Slå inte på strömmen förrän installationen är klar.
• Av säkerhetsskäl måste en skadad elkabel bytas ut av tillverkaren, dennes servicerepresentant eller motsvarande.
• Temperaturen på kylsystemet blir hög, se till att anslutningskabeln placeras på avständ från kopparröret.
• Apparaten ska installeras i enlighet med gällande nationella föreskrifter för kabeldragning och elsäkerhet.
• Installationen får endast utföras av auktoriserad fackman och i enlighet med gällande kraven i NEC och CEC.
• Luftvärmepumpen ären klass 1-apparat. Den måste vara korrekt skyddsjordad av en professionell. Se till att den alltid är jordad, annars föreligger risk för elektrisk stöt.

• Den gulgröna ledaren i luftvärmepumpen är jordledaren som inte får användas för några andra ändamål.

• Skyddsjorden ska uppfylla nationella elsäkerhetsföreskrifter.

• Apparaten måste placeras så att kontakten är tillgänglig.
• Alla ledare på inom- och utomhusdelen måste anslutas av en auktoriserad fackman.
• Om elkabeln är för kort, kontakta leverantören för att få en ny. Du får inte förlänga den på egen hand.
• För luftvärmepumpar med stickkontakt måste denna vara lätt tillgänglig efter avslutad installation.
• För luftvärmepumpar utan stickkontakt, måste en jordfelsbrytare installeras.
• Om du måste byta plats på luftvärmepumpen måste flytten genomföras av en auktoriserad fackman. Annars föreligger risk för person- eller materialskada.
• Välj en plats utom räckhåll från barn och på behörigt avständ från djur och växter. Om detta inte går att undvika, uppför ett staket som skydd.
• Inomhusdelen ska installeras nära väggen.

- Instruktioner för installation och användning av den här produkten tillhandahålls av tillverkaren.

SE

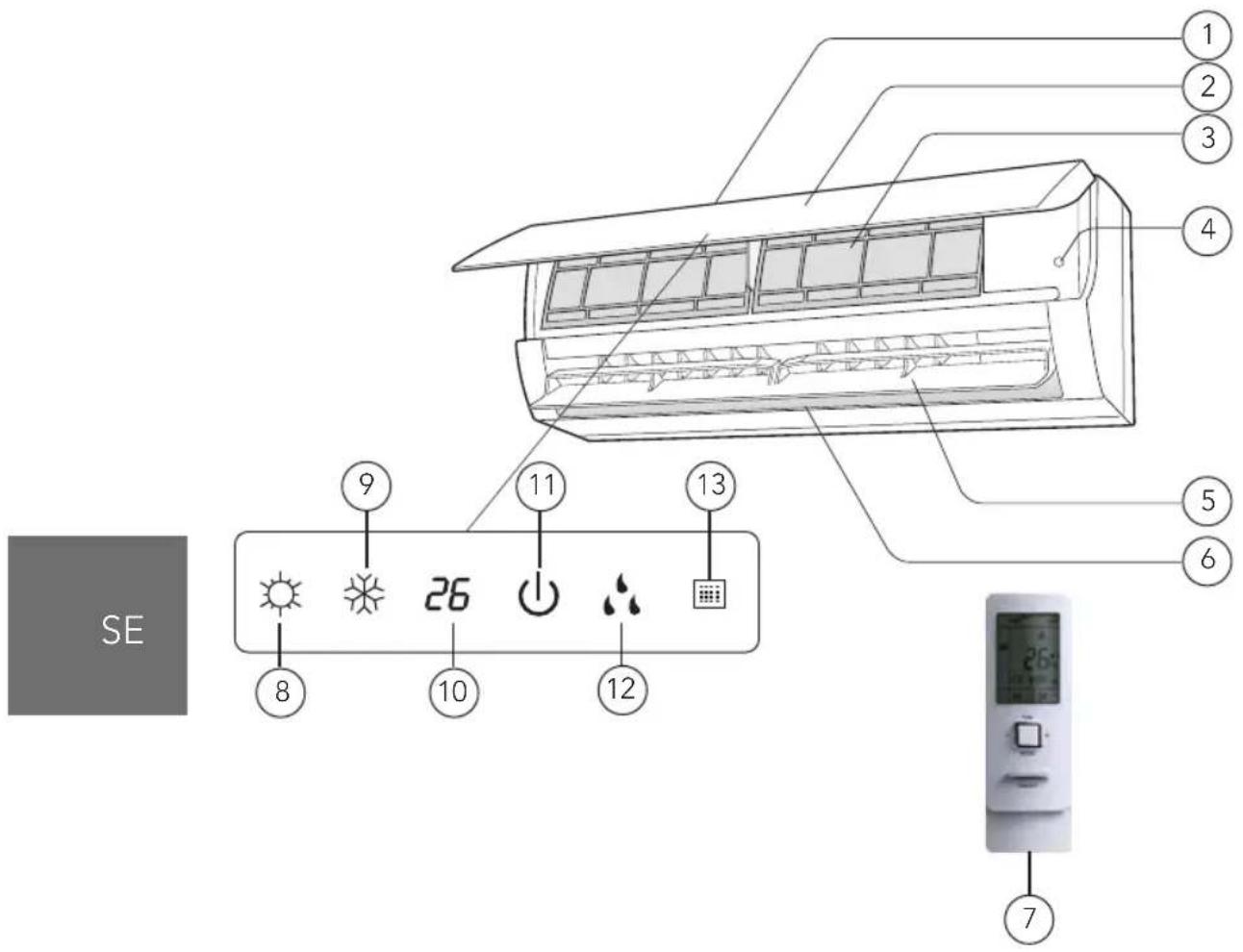

PRODUKTÖVERSIKT

BASENHET

1, Luftintag
2. Panel
3. Filter
4. Aux-knapp
5. Horisontala lameller
6. Luftutsläpp
7. Fjärrkontroll

Display:

1. HEAT-indikator
2. COOL-indikator
3. TEMP-indikator
4. Driftsindikator
5. DRY-indikator
6. Fönster för signalmottagning

FJÄRRKONTROLL

SE

ANVÄNDNING

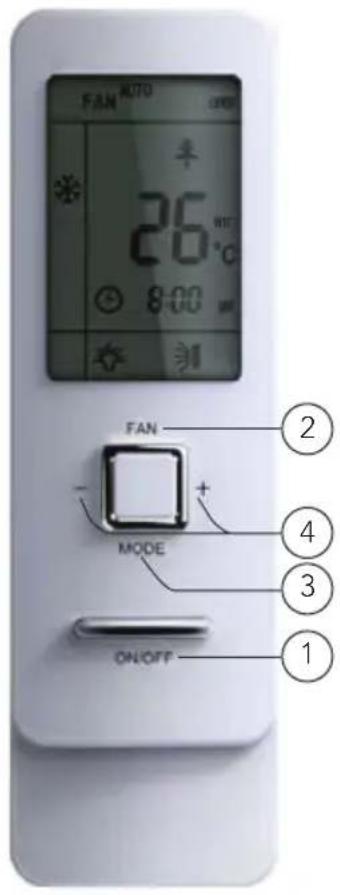

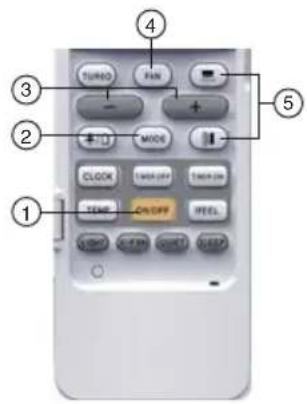

INTRODUKTION TILL KNAPPARNA PÅ FJÄRRKONTROLLEN

Obs!

• Detta är en universalkontroll och den kan användas för luftvärmepumpar med multifunktion. För funktioner som saknas för den aktuella modellen, händer det inget när du trycker på fjärrkontrollens knapp, utan enheten bibehåller sin ursprungliga driftstatus.
• När du sätter på luftvärmepumpen avger den en ljudsignal.
• Driftindikatorn "är ON (röd indikering). Därefter kan du styra luftvärme-pumpen via fjärrkontrollen.
• När enheten är på (ON) och du trycker på en knapp på fjärrkontrollen blinkar ikonen "på fjärrkontrollens display en gång och luftvärmepumpen avger en ljudsignal. Det betyder att signalen från fjärrkontrollen har skickats till luftvärmepumpen.
• När enheten är avstängd (OFF), visas inställd temperatur och klockikonen på fjärrkontrollens display (om timern är på eller av och belysningsfunktionerna är inställda, visas motsvarande ikoner samtidigt). När enheten är på (ON), visas motsvarande inställda funktionsikoner.

①/⑤ ON/OFF-knapp

Trycker du på den här knappen så sätts enheten på och trycker du på den en gång till stängs den av. Sovfunktionen avbryts när enheten är avstängd.

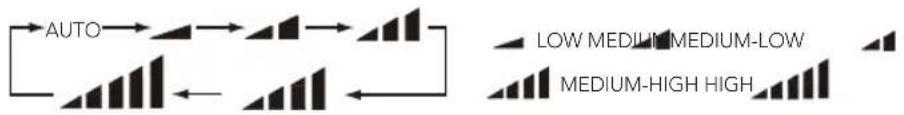

②/⑥ FAN-knapp

Tryck på denna knapp för att välja mellan fläkthastigheterna AUTO, LOW, MEDIUM, MEDIUM-HIGH, HIGH i en rullande sekvens. När enheten har slagits på är fläkthastigheten AUTO inställd som standard. I DRY-läget, kan endast fläkthastigheten LOW ställas in.

Obs! Låg fläkthastighet gäller i avfuktningsläge.

③/⑦ MODE-knapp

Genom att trycka på den här knappen kan du välja mellan lägena AUTO, COOL, DRY, FAN och HEAT i en rullande sekvens. Läget AUTO är valt som standard när enheten slås på. I läget AUTO visas inte temperaturen. I värmeläget är startvärdet 28 °C. I andra lägen är startvärdet 25 °C.

Den förinställda temperaturen kan höjas. Du kan ställa in temperaturen genom att trycka och hålla ner den här knappen i två sekunder. Det relativa innehållet kan ändras snabbt tills du släpper upp knappen och skickar kommandot att °C-symbolen ska visas hela tiden. Temperaturjustering är inte tillgängligt i läget AUTO, men du kan skicka kommandot genom att trycka på denna knapp. Temperatur för gradinställning: 16–30 °, för uppvärmningsläge 8–30 °C.

Den förinställda temperaturen kan sänkas. Du kan ställa in temperaturen genom att trycka och hålla ner den här knappen i två sekunder. Det relativa innehållet kan ändras snabbt tills du släpper upp knappen och skickar kommandot att °C-symbolen ska visas hela tiden. Temperaturjustering är inte tillgängligt i läget AUTO, men du kan skicka kommandot genom att trycka på denna knapp.

⑨ TURBO-knapp

I läget COOL eller HEAT kan du trycka på den här knappen för att slå på eller stänga av TURBO-funktionen. När TURBO-funktionen har slagits på visas TURBO-symbolen. Symbolen försvinner automatiskt vid ändring av läge eller fläkthastighet.

⑩ napp

Tryck på den här knappen för att ställa luftflödets riktning åt vänster respektive höger enligt följande sekvens:

⑪ knapp

Tryck på den här knapp för att ställa in luftflödesriktningen uppåt respektive nedåt, enligt följande sekvens:

Denna fjärrkontroll är en universalkontroll. Vid någon av följande tre typer av status förblir luftflödesriktningen den ursprungliga.

Om styrgallret stoppas vid vinkling uppåt och neråt blir det stående i aktuellt läge.

indikerar att styrgallret vinklas fram och tillbaka på de fem ställen som figuren ar.

⑫ CLOCK-knapp

Genom att trycka på den här knappen kan du ställa in klockan, symbolen ⚙ blinkar i displayen. Inom 5 sekunder kan värdet justeras genom att du trycker på (+)-knappen eller (-)-knappen Trycker du på och håller ner knappen ovan i 2 sekunder, kommer värdet att ökas med 1 varje halvsekund. När symbolen blinkar trycker du åter på CLOCK-knappen eller knappen för att bekräfta.

Symbolen visas då med ett fast sken vilket anger att inställningen lyckades. Vid aktivering visas 12:00 och symbolen som standard. Visas symbolen indikerar detta visad tid är klockslaget, annars är det en timerinställning.

⑬ TIMER ON/TIMER OFF-knapp

Inställning av TIMER ON: "ON" blinkar i displayen och symbolen döljs, det numeriska området visar TIMER ON-inställningsstatus. Inom 5 sekunder ("ON" blinkar) kan du ändra värdet i det numeriska området genom att trycka på (+)-knappen eller (-)-knappen. För varje tryckning på knappen ökar eller minskar du värdet med 1 minut. Genom att trycka på och hålla ner (+)-knappen eller (-)-knappen i två sekunder knappen kan du ändra värdet snabbare: Under de första 2,5 sekunderna ändras under minuter tio siffror för entalet, sedan blir värdet konstant, tio siffror ändras för tiotalet under minuter med en hastighet om 2,5 sekunder. Inom 5 sekunder ("ON" blinkar) trycker du på TIMER -knappen för att slutföra

timerinställningen. TIMER ON har ställts in. Trycker du på TIMER-knappen igen avaktiveras den. Klockan måste alltid ställas in före inställning av TIMER.

Tryck en gång på den här knappen för att gå till inställning av TIMER OFF. Då blinkar ikonen TIMER OFF. Inställningsmetoden är densamma för TIMER ON.

⑭ TEMP-knapp

Genom att trycka på denna knapp kan du visa inställd inomhustemperatur, omgivande inomhustemperatur eller omgivande utomhustemperatur på inomhusdelens display. Växla mellan visade värden på fjärrkontrollen enligt följande sekvens:

När du väljer "med fjärrkontrollen eller på displayen, visar temperaturindikatorn på inomhusenheten inställd temperatur. När du väljer "med fjärrkontrollen visar temperaturindikatorn på inomhusenheten omgivnings-temperaturen. När du väljer "med fjärrkontrollen visas den omgivande utomhustemperaturen av temperaturindikatorn på inomhusenheten. Efter 3 sekunder återgår den till inställd temperatur såvida inga andra signaler skickas under denna tidsperiod.

Varning! Vid visning av omgivande utomhustemperatur är intervallet 0–60 °C. När temperaturen över- eller underskrider detta intervall, behålls tröskelvärdena (det lägsta på 0 °C och högsta på 60 °C).

Tips: Se till att kåpan är helt stäng när du trycker på knappar på den.

Obs! På vissa modeller är alternativet visning av omgivande utomhustemperatur inte tillgängligt. I så fall tar inomhusdelen emot "signalen men visar inställd inomhustemperatur.

⑮ Denna funktion är endast aktuell för vissa Nordic-modeller.

⑯ I FEEL-knapp

Tryck en gång på den här knappen för att aktivera I FEEL-funktionen. Då visas "I FEEL" varje gång du trycker på någon annan funktionsknapp, var 200:e millisekund för att skicka I FEEL en gång. Efter att den här funktionen har startats kommer fjärrkontrollen att skicka temperaturen till huvudenheten var 10:e minut. När du trycker på den här knappen igen stängs funktionen av. Vid aktivering av I FEEL-funktionen måste du se till att fjärrkontrollen finns inom inomhusdelens mottagningsradie så att den kan ta emot signalen från fjärrkontrollen.

⑰ LIGHT-knapp

Tryck på den här knappen när enheten är i drift eller avstängd. Du kan ställa in LIGHT ON och LIGHT OFF. När enheten sätts på är lampan tänd (LIGHT ON) som standard.

⑱ WIFI-knapp

Tryck på WIFI-knappen för att aktivera funktionen. Tryck en gång till för att avaktivera den. Mer information om WIFI-funktionen finns i bruksanvisningen eller på wilfa.no, wilfa.com

⑲ QUIET-knapp

Tryck på denna knapp, QUIET-status finns under AUTO QUIET-läget (display och "Auto"-symbol) och QUIET-läge ("visas) och QUIET OFF (ingen symbol "visas). När enheten slås är QUIET OFF aktiverat som standard. I QUIET-läge (symbolen "visas). QUIET-funktionen är endast tillgänglig på vissa modeller.

⑳ SLEEP-knapp

Genom att trycka på denna knapp kan du välja Sleep 1 (1)Sleep 2 (), Sleep 3 (3)stänga av SLEEP-funktionen samt växla mellan dessa. När du sätter på enheten är alternativet Sleep Cancel inställt som standard.

Sleep 1 är SLEEP-läge 1, i COOL-, DEHUMIDFY-lägena: SLEEP-status efter en timmes drift, kommer inställd temperatur för huvudenheten att öka 1°C, inställd temperatur ökar 2°C och enheten kör med denna temperaturinställning; i HEAT-läge: SLEEP-status efter en timmes drift, temperaturinställningen ökar 1°C, 2 timmar, inställd temperatur minskar 2°C, sedan kör enheten med denna temperaturinställning.

Sleep 2 är Sleep-läge 2, d.v.s. luftvärmepumpen kommer i enlighet med förinställningen att köra i en SLEEP-temperaturkurva. I COOL-läge:

1. När du ställer in den initiala temperaturen till 16–23 °C, efter aktiveringen av SLEEP-funktionen, höjs temperaturen med 1 °C varje timme. Efter en höjning med 3 °C bibehålls temperaturen. Efter 7 timmar sänks temperaturen med 1 °C och därefter fortsätter enheten köra med denna temperatur.
2. När du ställer in den initiala temperaturen till 24–27°C, efter aktiveringen av SLEEP-funktionen, höjs temperaturen med 1 °C varje timme. Efter en höjning med 2°C bibehålls temperaturen. Efter 7 timmar sänks temperaturen med 1 °C och därefter fortsätter enheten köra med denna temperatur.
3. När du ställer in den initiala temperaturen till 28–29°C, efter aktiveringen av SLEEP-funktionen, höjs temperaturen med 1 °C varje timme. Efter en höjning med 1°C bibehålls temperaturen. Efter 7 timmar sänks temperaturen med 1 °C och därefter fortsätter enheten köra med denna temperatur.
4. När du ställer in den initiala temperaturen till 30 °C under denna temperaturinställning, sänks temperaturen med 1 °C efter 7 timmar, därefter fortsätter enheten köra med denna temperatur.

I HEAT-läge

1. Under den initiala förinställda temperaturen 16 °C körs den i denna temperaturinställning.

2. När den initiala förinställda temperaturen är 17–20 °C, efter aktivering av SLEEP-funktionen, sänks temperaturen med 1 °C varje timme. Efter sänkning med 1°C bibehålls temperaturen.

3. När den initiala förinställda temperaturen är 21–27°C, efter aktivering av SLEEP-funktionen, sänks temperaturen med 1 °C varje timme. Efter sänkning med 2°C bibehålls temperaturen.
4. När den initiala förinställda temperaturen är 28–30°C, efter aktivering av SLEEP-funktionen, sänks temperaturen med 1 °C varje timme. Efter sänkning med 3 °C bibehålls temperaturen.

Sleep 3 – inställning för temperaturkurvan i SLEEP-läge vid DIY:

1. I Sleep-läge 3, håll TURBO-knappen nedtryckt länge. I fjärrkontrollen öppnas menyn för användaranpassad inställning av SLEEP-kurva. På fjärrkontrollen visas tiden som "1 timme", temperaturinställning "88" blinkar och visar motsvarande temperatur för senast inställda temperaturkurva i SLEEP-läge. (Första gången visas fabriksinställningen för SLEEP-kurvan);
2. (2) Reglera med hjälp av (+)-knappen eller (-)-knappen för att ändra motsvarande temperaturinställning. Tryck därefter på TURBO-knappen för att bekräfta valet.
3. Nu kommer 1 timme automatiskt att ökas i timerläget på fjärrkontrollen (vilket är "2 timmar", "3 timmar" eller "8 timmar"), temperaturinställningen "88" blinkar och visar motsvarande temperatur för senast inställda SLEEPkurva;
4. Upprepa stegen ovan (2)–(3) tills du har slutfört temperaturinställningen för 8 timmar och för SLEEP-kurvan. Nu återgår fjärrkontrollen till den ursprungliga timervisningen och temperaturvisningen återgår till ursprungliga temperaturinställningen.

Sleep 3 – inställning för kurvan i SLEEP-läge vid DIY kan anropas:

Användaren kan på samma sätt som vid inställning av SLEEP-kurvan öppna menyn för användaranpassad inställning av SLEEP-status utan att ändra temperaturen. Bekräfta direkt genom att trycka på TURBO-knappen.

Obs! Om du under förinställningsprocessen inte trycker på någon knapp inom 10 sekunder avslutas den användaranpassade inställningen av SLEEP-status automatiskt och visningen i displayen återgår till originalläge. Under förinställnings- eller anropsprocessen, tryck på ON/OFF-knappen, MODE-knappen, TIMER-knappen eller SLEEP-knappen så avslutas inställningen för kurvinställning eller anropet.

INTRODUKTION TILL SPECIALFUNKTIONER

AUTO RUN

När läget AUTO RUN har valts visas inte temperaturinställningen i LCD-displayen utan enheten känner av rumstemperaturen och väljer automatiskt lämplig driftmetod för en behaglig omgivningstemperatur.

TURBO-funktion

Om den här funktionen startas körs enheten med väldigt hög fläkthastighet för snabb kylning eller uppvärmning så att omgivningstemperaturen. när förinställd temperatur så snart som möjligt.

Lås

Tryck på "+" "-" samtidigt för att låsa eller låsa upp knappsatsen. Om fjärrkontrollen är låst visas ikonen på den. Tryck i så fall på valfri knapp. Ikonen blinkar tre gånger. Om fjärrkontrollen är upplåst försvinner ikonen.

SWING uppåt & neråt

1. Tryck på och håll knappen för luftflödesriktningen uppåt/nedåt i mer än 2 sekunder för att växla huvudenhetens luftflödesriktning från uppåt till neråt och tillbaka till uppåt igen. När du släpper knappen avbryts detta och styrgallrets nuvarande position bibehålls.
2. I läget för SWING uppåt & neråt, när status ändras från OFF (av) till trycker du på denna knapp igen efter 2 sekunder, ändras status direkt till OFF(av). Om du trycker på denna knapp igen inom 2 sekunder, är ändringen av luftflödesriktningens status även beroende av växlingssekvensen ovan.

SWING vänster & höger

1. Tryck på och håll SWING-knappen för luftflödesriktningen åt vänster och åt höger i mer än 2 sekunder för att växla huvudenhetens luftflödesriktning från vänster till höger och tillbaka vänster igen. När du släpper knappen avbryts detta och styrgallrets nuvarande position bibehålls.
2. I läget för luftflödesriktning åt vänster och åt höger, när status ändras från OFF (av) till trycker du på denna knapp igen efter 2 sekunder, ändras status direkt till OFF(av). Om du trycker på denna knapp igen inom 2 sekunder, är ändringen av luftflödesriktningens status även beroende av växlingssekvensen ovan.

Växla mellan Fahrenheit och Celsius

När apparaten är avstängd, trycker du på knapparna "MODE" och (-) samtidigt för att växla mellan °C och °F.

Kombination av knapparna "TEMP" och "CLOCK": Om energisparfunktion

Tryck på "TEMP" och "CLOCK" samtidigt i COOL-läget för att starta energisparfunktionen. Displayen på fjärrkontrollen visar "SE". Upprepa åtgärden för att avsluta funktionen.

Kombination av knapparna "TEMP" och "CLOCK": Ca 8 °C HEAT-funktion

Tryck på "TEMP" och "CLOCK" samtidigt i läget HEAT för att starta 8°C HEAT-funktionen. Displayen på fjärrkontrollen visar ")\$ och en vald temperatur på "8 °C". Upprepa åtgärden för att avsluta funktionen.

QUIET-funktion

1. I COOL-läge: inomhusfläkten körs i hastighet 4. 10 minuter senare, eller när den omgivande inomhustemperaturen är ≤28 °C, körs inomhusfläkten med hastighet 2 eller i QUIET-läge baserat på jämförelsen mellan inomhustemperaturen och inställd temperatur.
2. I HEAT-läge: inomhusfläkten körs med hastighet 3 eller i QUIET-läge baserat på jämförelsen mellan inomhustemperaturen och inställd temperatur.
3. I DRY-läge, FAN-läge: inomhusfläkten körs i QUIET-läge.
4. I AUTO-läge: inomhusfläkten körs i automatiskt QUIET-läge i enlighet med faktiskt COOL-läge, HEAT-läge eller FAN-läge.

SLEEP-funktion

I FAN- och AUTO-läge går det inte att ställa in SLEEP-funktionen. I avfuktnings-läge kan endast Sleep 1 väljas. Välj och starta valfritt SLEEP-läge för att koppla till och aktivera QUIET-funktionen. Olika QUIET-status kan vara tillval och avstängda.

DRIFT

ALLMÄN DRIFT

1. Efter anslutning till strömkällan trycker du på ON/OFF-knappen för att starta enheten. (Obs! Vid anslutningen till strömkällan stängs ventilationsgallret på huvudenheten automatiskt.)
2. Tryck på MODE-knappen för att välja önskat driftläge.
3. Tryck på (+)-knappen eller (-)-knappen för att ställa in önskad temperatur (det är onödigt att ställa in temperaturen på AUTO-läge.)
4. Tryck på FAN-knappen för att ställa in fläkthastigheten och välj AUTO FAN, LOW, MEDIUM-LOW, MEDIUM, MEDIUM-HIGH och HIGH. Tryck på och för att välja luftflödesriktning.

1. Tryck på SLEEP-knappen för att ställa in SLEEP-läge.
2. Tryck på TIMER ON och TIMER OFF för att sätta på eller stänga av den schemalagda timern. Tryck på LIGHT-knappen för att starta och stänga av enhetens displaydel (denna funktion är eventuellt inte tillgänglig för vissa enheter).
3. Tryck på TURBO-knappen för att starta och stänga av TURBO-funktionen.

BYTA BATTERIER I FJÄRRKONTROLLEN

1. På baksidan av fjärrkontrollen finns en markering för batterifackets lock. Tryck ner locket och dra det i pilens riktning.
2. Byt ut de två AAA-batterierna (1,5 V) och se till att alla poler (+ respektive -) är vända åt rätt håll.
3. Sätt tillbaka locket på batterifacket.

Obs!

• Vid användningen av fjärrkontrollen – rikta signalen mot mottagningsfönstret på luftvärmepumpen.
• Avständet mellan signalsändaren och det mottagande fönstret får inte vara mer än 8 m och det får inte finnas några fysiska hinder mellan dem.
• Signalen kan lätt störas i rum där det finns lysrör eller trådlös telefon. Håll fiärrkontrollen nära inomhusenheten när du använder den.
• Ersätt batterierna till nya av samma modell när byte krävs.
  • Ta ut batterierna när du inte använder fjärrkontrollen under en längre tid.
• Om displayen på fjärrkontrollen är otydlig eller bild helt saknas är det dags att byta batterier.

NÖDDRIFT

Om fjärrkontrollen har tappats bort eller skadats, använd AUX-knappen för att sätta på eller stänga av luftvärmepumpen. Gör på följande sätt: Öppna panelen såsom visas i bilden. Tryck på AUX-knappen för att sätta på eller stänga av luftvärmepumpen. När luftvärmepumpen sätts på, körs den i AUTO-läge.

Varning: Använd ett isolerat föremål för att trycka på AUX-knappen.

RENGÖRING OCH UNDERHÅLL

Varning:

• Stäng av luftvärmepumpen och koppla från strömmen före all rengöring och underhåll. Annars föreligger risk för elektriska stötar.
• Tvätta inte luftvärmepumpen med vatten för att undvika elstötar.
• Använd inte lättantändliga vätskor för att rengöra luftvärmepumpen.

RENGÖRA YTAN PÅ INOMHUSDELEN

När ytan på inomhusdelen är smutsig rekommenderar vi att du torkar av den med en torr eller fuktad trasa.

Obs! Ta inte bort panelen under rengöringen.

RENGÖRA FILTRET

1. Öppna panelen

Dra ut panelen till en viss vinkel enligt bilden.

2. Ta bort filtret

Ta bort filtret enligt bilden.

3. Rengör filtret

Använd en dammvippa eller vatten för att rengöra filtret. Om filtret är mycket smutsigt, rengör det med vatten (max 45 °C) och låt det sedan torka på en skuggig och sval plats.

4. Sätt tillbaka filtret

Sätt tillbaka filtret och stäng sedan panelluckan ordentligt.

• Filtret bör rengöras var tredje månad. Om driftsmiljön är mycket dammig kan du rengöra filtret oftare.
• När du har tagit bort filtret – vidrör inte lamellerna. Risk för personskada.
• Undvik deformation och brandrisk genom att aldrig torka filtret med hjälp av eld eller hårfön.

Obs! Vid drift med smutsiga filter:

• Kan enheten inte neutralisera dofter i luften.
• Kan enheten inte rena luften.
• Enhetens förmåga att värma/kyla påverkas negativt.
• Föreligger risk för dålig lukt.

KONTROLL FÖRE ANVÄNDNINGSSÄSONGEN

1. Kontrollera att luftintag och luftutlopp inte är blockerade.
2. Kontrollera att jordfelsbrytare, stickkontakt och uttag är i gott skick.
3. Kontrollera att filtret är rent.
4. Kontrollera om monteringsfästet för utomhusdelen är skadat eller korroderat. Om så är fallet, kontakta återförsäljaren.
5. Kontrollera att dräneringsröret inte är skadat.

KONTROLL EFTER ANVÄNDNINGSSÄSONGEN

1. Koppla bort strömmen.
2. Rengör filtret och panelen på inomhusdelen.
3. Kontrollera om monteringsfästet för utomhusdelen är skadat eller korroderat.
4. Om så är fallet, kontakta återförsäljaren.

FELSÖKNING

Problem Möjliga orsaker Åtgärder
Inomhusdelen kan inte ta emot fjärrkontrollens signaler eller det händer inget när du trycker på fjärrkontrollen.	Föreligger mycket störningar (t.ex. av statisk elektricitet, instabil spänning)?	Dra ut stickkontakten. Sätt tillbaka stickkontakten efter ca 3 min, och sätt sedan på enheten igen.
	Befinner sig fjärr-kontrollen inom signal-mottagningsområdet?	Signalmottagningsområdet är 8 m.
	Finns det några hinder?	Avlägsna hindren.
	Är fjärrkontrollen riktad mot mottagnings-fönstret?	Välj rätt vinkel och rikta fjärrkontrollenmot mottagningsfönstret på inomhusdelen.
	Reagerar fjärrkontrollen dåligt på knapptryck-ningar: otydlig display eller displayen helt tom?	Kontrollera batterierna. Om batterierna är för svaga, byt ut dem.
	Tom display när du använder fjärr-kontrollen?	Kontrollera om fjärrkontrollen verkar ha skadats. Om ja, byt ut den.
	Lysrör i rummet?	Håll fjärrkontrollen nära inomhusenheter.
		Stäng av lysröret och försök sedan igen.
Inget luftflöde från inomhusdelen.	Är luftintaget eller luftutloppet blockerat?	Avlägsna eventuella hinder.
	Under HEAT-läge – har temperaturen nätt upp till inställd temperatur?	När den har nätt upp till inställd temperatur, upphör luftflödet från inomhusdelen.
	HEAT-läge har precis satts på?	För att inte blåsa ut kalluft, startar inomhusdelen luftflödet först efter en fördröjning på flera minuter vilket är helt normalt.
Luftkonditione-ringen går inte att använda	Strömavbrott?	Vänta tills strömmen kommer tillbaka.
	Sitter stickkontakten löst?	Sätt i stickkontakten igen.
	Jordbrytaren har löst ut eller säkringen gått?	Låt en auktoriserad fackman byta jordbrytaren eller säkringen.
	Fel på kabeln?	Låt en auktoriserad fackman byta den.
	Enheten har startat omedelbart efter att åtgården stoppats?	Vänta i 3 min. och försök sedan sätta på enheten igen.
	Stämmer funktions-inställningen för fjärrkontrollen?	Återställ funktionen.
Vattenånga tränger ut genom inomhusdelens luftutlopp	Hög temperatur och luftfuktighet inomhus?	Inomhusluften kyls ner snabbt. Efter en stund kommer temperaturen och luftfuktigheten minska och ångan försvinna
Den inställda temperaturen kan inte regleras	Enheten drivs i AUTO-läge	Temperaturen kan inte regleras i AUTO-läge. Ändra driftläge om du behöver reglera temperaturen.
	Önskad temperatur överstiger intervallet för inställd temperatur?	Temperaturområde: 16–30. För programläge 8–30.
Kylningseffekten (uppvärmnings-effekten) är under-målig.	För låg spänning?	Vänta tills spänningen är normal igen.
	Smutsigt filter?	Rengör filtret.
	Är inställd temperatur inom rätt intervall?	Reglera temperaturen till rätt intervall.
	Är dörrar eller fönster öppna?	Stäng dörrar och fönster.

SE

Dofter avges Lokalisera källan till doften, t.ex. möbler eller cigarette	Eliminera källan till doften. Rengör filtret.
Onormal drift Föreligger det någon störning/interferens, t.ex. åskväder, trådlösa enheter.	Koppla först från och sedan till strömmen. Sätt därefter på enheten igen.
Ett porlande ljud. Har du precis satt på och stängt av luftvärmepumpen?	Det porlande ljudet kommer från kylmediet som flödar runt i enheten och är helt normalt.
Ett sprakande ljud. Har du precis satt på och stängt av luftvärmepumpen?	Detta är ett friktionsljud som orsakas av att panelen (eller andra delar) expanderar/dras samman på grund av temperaturändring.

WARNING!

• Om något av följande inträffar – stäng omedelbart av luftvärmepumpen och bryt strömmen. Kontakta därefter återförsäljaren eller auktoriserad fackman för service.
  – Nätkabeln är överhettad eller skadad.
  – Onormalt ljud hörs under drift
  – Jordfelsbrytaren löser ut regelbundet.
  – Det börjar lukta bränt om apparaten.
  – Läckage från inomhusdelen.
• Reparera inte eller återmontera luftvärmepumpen själv.
• Om luftvärmepumpen används trots detta kan det orsaka felaktig funktion, elektrisk stöt eller risk för brand.

FELKOD

Vid onormal status hos luftvärmepumpen blinkar temperaturindikatorn på inomhusdelen för att visa aktuell felkod. Identifiera koden i listan nedan.

Felkod Felsökning

E5 Den kan elimineras efter omstart av enheten.Om inte, kontakta kvalificerad personal för service

E8 Den kan elimineras efter omstart av enheten.Om inte, kontakta kvalificerad personal för service

U8 Den kan elimineras efter omstart av enheten.Om inte, kontakta kvalificerad personal för service

H6 Den kan elimineras efter omstart av enheten.Om inte, kontakta kvalificerad personal för service

C5 Kontakta kvalificerad personal för service

F0 Kontakta kvalificerad personal för service

F1 Kontakta kvalificerad personal för service

F2 Den kan elimineras efter omstart av enheten.Om inte, kontakta kvalificerad personal för service

H3 Den kan elimineras efter omstart av enheten.Om inte, kontakta kvalificerad personal för service

E1 Den kan elimineras efter omstart av enheten.Om inte, kontakta kvalificerad personal för service

GARANTI

Wilfa ger en garanti på 7 år på denna produkt från och med inköpsdatum. Garantin täcker tillverkningsfel eller defekter som uppstår under garantiperioden. Ditt inköpskvitto fungerar som bevis gentemot återförsäljaren om du åberopar garanti.

Garantin gäller endast produkter som köps och används för privat bruk, för normala hushållsändamål. Garantin gäller inte om produkten används för kommersiella ändamål. Garantin gäller inte om produkten används felaktigt eller oaktsamt, om du underläter att följa Wilfas anvisningar, om produkten har modifierats eller om reparation har utförts av en icke auktoriserad person/ verkstad. Garantin omfattar vidare inte fel som uppstår till följd av normalt slitage, felaktig användning, bristande underhåll eller felaktig elektrisk spänning eller:

• Överbelastning av produkten
  • Delar som normalt slits
• Delar som du kan förvänta dig ska bytas ut regelbundet (t.ex. filter, batteri osv.)

Bruksanvisningen finns även på vår hemsida wilfa.com

PRODUKTSPECIFIKATIONER

220 V\~240 V\~150 Hz

SUPPORT OCH RESERVDELAR

För support besök oss på wilfa.com och se vår kundservice-/supportsida. Här hittar du svar på vanliga frågor, reservdelar, tips och tricks och all vår kontakt-information.

ÅTERVINNINGSBARHET

Denna märkning anger att produkten inte får kastas med vanligt hushållsavfall inom EU. För att förhindra skador på miljö och människor ska produkten lämnas in och återvinnas i enlighet med gällande miljöbestämmelser. Den uttjänta produkten kan lämnas på angivna återvinningsanläggningar eller lämnas till din lokala återförsäljare. Där kan du lämna produkten för miljövänlig återvinning gratis.

Det är strängt förbjudet att släppa ut köldmedium i atmosfären!

SE

DK

INDHOLD

96 VIGTIGE SIKKERHEDSANVISNINGER
98 K∅LEMIDLET
99 SYMBOLDER FRA ENHED OG BRUGERVEJLEDNING
100 FORANSTALTNINGER VED INSTALLATION
104 PRODUKTOVERSIGT
106 SÅDAN BRUGER DU AIRCONDITIONANLÆGGET
114 BETJENING
115 RENG∅RING OG VEDLIGEHOLDELSE
118 FEJLFINDING
121 FEJLKODE
122 GARANTI
123 PRODUKTSPECIFIKATIONER
123 SUPPORT OG RESERVEDELE
123 GENANVENDELIGHED

DK

VIGTIGE SIKKERHEDSANVISNINGER
