BRUKSANVISNING Sval AC-12W WILFA

Bruk alltid bryteren på betjeningspanelet.

Utblåsingsslangen kan monteres i veggen

Denne kontrollampen lyser när enheten er i drift.

Drift (FAN-drift)

Viftehastighet

Säkerhetsföreskrifter 3

Driftförhållande 4

Information om elektricitet ....4

Delarnas namn 5

Bruksanvisning för elektroniska reglage ....6

Bruksanvisning 8

Placering 11

Tömning av vatten 13

Skötsel och underhåll 14

Felsökning 16

Använda fjärrkontrollen 17

Specifikationer för fjärrkontroll 18

Kontrollampor i displayen 20

Läge COOL/FAN (kylning/fläkt)....21

Läget DRY (avfuktning) 21

Läs.bruksanvisningen

Denna bruksanvisning innehåller många nyttiga tips om hur klimatanläggningen ska användas och underhållas. Genom att utföra lite förebyggande underhåll kan man spara in mycket tid och pengar under klimatanläggningens livslängd. I tabellen med felsökningstips finns svar på många vanligt förekommande problem. Med hjälp av felsökningstabellen kan många problem lösas, på så sätt slipper man anlita serviceverkstad.

WARNING

■ Denna enhet får endast repareras /underhållas av en auktoriserad servicetekniker.
Denna apparat får inte användas av personer (gäller även barn) med nedsatt fysisk, motorisk eller mental förmåga. Inte heller av personer som saknar erfarenhet eller kunskap om hur apparaten fungerar, utan överinseende av eller instruerade av den person som ansvarar för deras säkerhet Håll barn under uppsikt så inte apparaten används som leksak.

Säkerhetsföreskrifter

Följande anvisningar ska följas för att förhindra person- och sakskador. Felaktig användning som orsakas av att dessa anvisningar inte följts kan leda till skador.

Följande.är.förbjudet:

Använd inte klimatanläggningen i fuktiga rum, så som badrum eller tvättstuga.
Rör inte vid/lyft enheten med våta/fuktiga händer eller om du har bara ben.
Använd aldrig annat än fingrarna för att trycka på knapparna på manöverpanelen.
Ta aldrig av fasta lock/paneler. Använd inte apparaten om den inte fungerar på rätt sätt eller om den fallit i golvet eller skadats på annat sätt. Använd inte kontakten för att starta eller stänga av enheten.
Använd alltid strömbrytaren på manöverpanelen.
Täck inte över eller blockera inlopps- eller ventilationsgaller.
Använd int e farliga kemikalier för att göra rent enheten, låt aldrig denna typ av kemikalier komma i kontakt med enheten. Använd inte enheten på platser där det finns brännbara ämnen eller ånga från alkohol, bekämpningsmedel, bensin etc.
Låt inte barn använda enheten utan uppsikt.
Använd inte denna produkt för andra ändamål än vad som anges i bruksanvisningen.

Följande.ska.alltid.följas:

Klimatanläggningen får endast användas på sådant sätt att den skyddas mot fukt, t.ex. kondens, sprutande vatten etc. Placera inte klimatanläggningen på platser där den kan falla eller dras ner i vatten eller annan vätska. Om något av ovanstående inträffar, dra genast ur kontakten från vägguttaget.

Klimatanläggningen ska alltid transporteras i upprätt ställning och placeras på ett stabilt, plant underlag när den används.

■ Stäng av apparaten när den inte används.

Lämna alltid apparaten till en auktoriserad servicetekniker för reparation. Om el-kabeln skadats får endast behörig servicetekniker byta ut kabeln.

■ Ombesörj alltid att det är minst 30 cm fritt mellan enheten och väggar, möbler samt gardiner.

■ Om klimatanläggningen faller när den är igång ska den stängas av omgående och stickkontakten ska dras ur från vägguttaget.

Energibesparing

■ Använd endast apparaten i rum med rekommenderad storlek.

Håll dörrar och fönster stängda så den kalla luften hålls inne och den varma ute.

Driftförhållande

■ Klimatanläggningen får endast användas inom temperaturområdet som anges här nedan:

DRIFTFÖRHÅLLANDE RUMSTEMPERATUR
KYLNING 17 °C ~ 35 °C
AVFUKTNING 13 °C ~ 35 °C

OBS! Om apparaten används under andra förhållande reduceras kapaciteten.

För.din.egen.säkerhet:

Använd inte förlängningskabel eller adapterkontakt.

WARNING

Information.om.elektricitet

■ Kontrollera att vägguttagets spänning motsvarar angivelserna på apparatens märkplåt.

Klimatanläggningen ska användas med godkänd jordad stickkontakt.

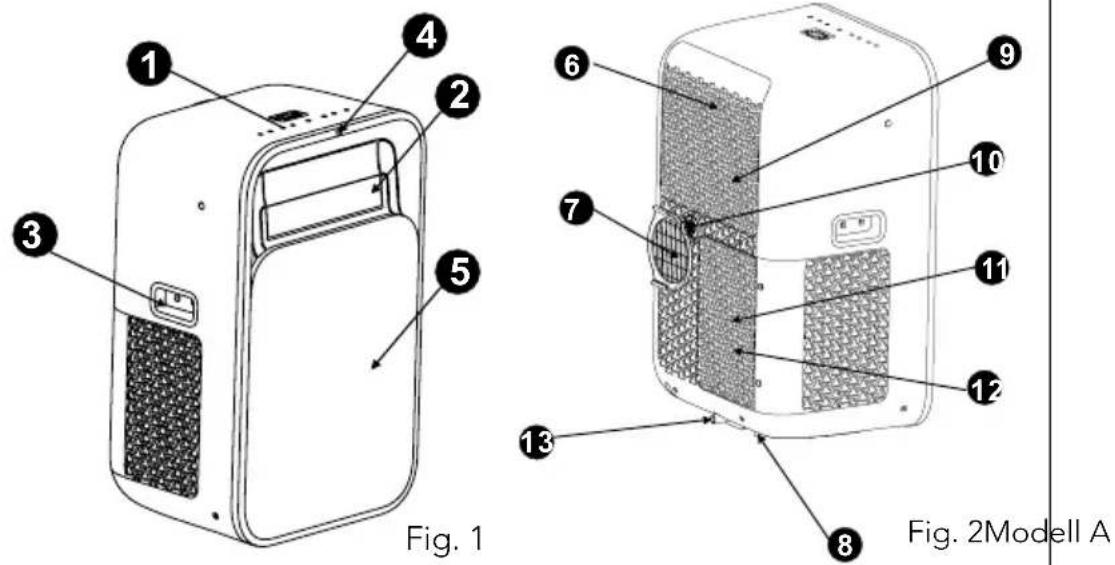

Delarnas.namn.

1 Manöverpanel
2 Horisontellt spjäll (svängs automatiskt)
3 Handtag (båda sidor)
4 Signalmottagare för fjärrkontroll
5 Automatiskt skjutbar panel

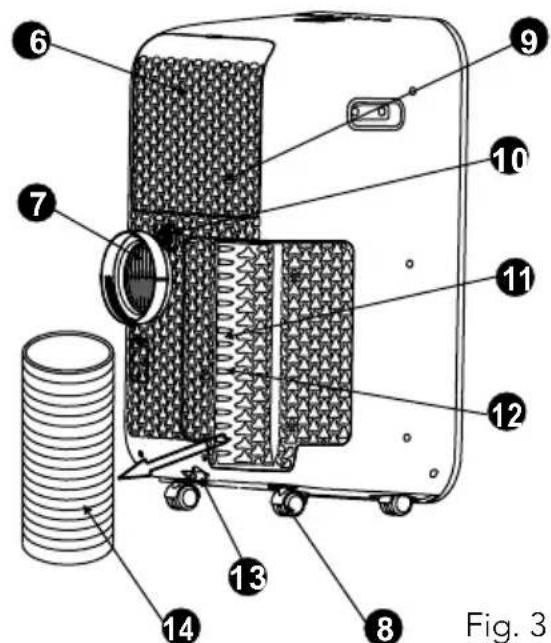

Baksida

6 Övre luftfilter (bakom galler)
7 Luftutlopp
8 Hjul
9 Luftintag
10 Avlopp
11 Luftintag
12 Nedre luftfilter (bakom galler)
13 Avlopp för bottenbehållare
14 Utblåsningsslang

OBS!

Temperaturen kan endera visas i grader Fahrenheit eller grader Celsius. Man växlar mellan de olika angivelserna genom att samtidigt hålla knapparna upp och ner intryckta i tre sekunder.

Bruksanvisning.för.elektroniska.reglage

Innan man startar ska man bekanta sig med alla funktionerna på manöverpanel och fjärrkontroll. Följ därefter symbolen för den funktion du ska använda.

Enheten kan styras med hjälp av enbart manöverpanelen eller med fjärrkontrollen.

OBS! Se sidorna som rör "Fjärrkontroll".

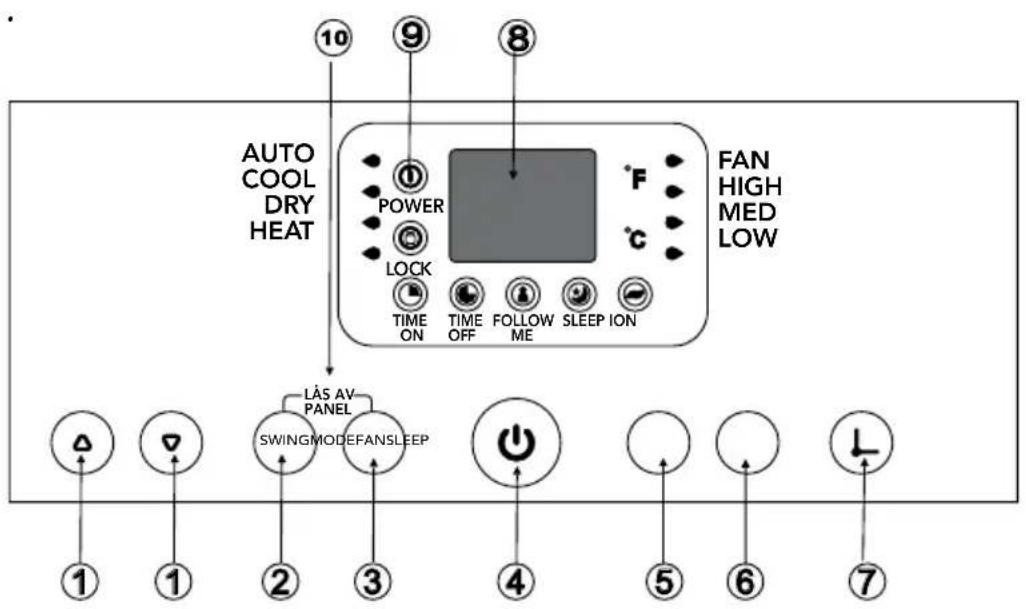

Klimatanläggningens.manöverpanel

1 Knapparna UPP ( ) och NER ( )

Används för att reglera (höja/sänka) temperaturinställningen (i steg om 1 °C) i intervall mellan 17 °C och 30 °C eller TIMER-inställningen i intervall från 0\~24 timmar.

2 SWING-knapp

Används för att starta den automatiska svängfunktionen eller spärra spjället i önskat läge.

3 Knappen MODE

Används för att välja önskat driftläge. För varje tryck på knappen ändras driftläge enligt ordningen AUTO (automatisk kylning), COOL (kylning), DRY (avfuktning) och FAN (fläkt). Kontrollampa för vald driftinställning tänds.

4 PÅ/AV-knapp

Strömbrytare för På/Av.

5 Knappen FAN

Med denna knapp väljer man fläkthastighet i steg om - LOW (låg), MED (mellan), HIGH (hög) och AUTO (automatisk). Den tillhörande kontrollampan för fläkthastighet för respektive hastighetsinställning, utom för AUTO. När man väljer fläkthastighet AUTO tänds ingen lampa förfläkthastighet.

6 Knappen SLEEP

Används för att aktivera nattläge.

7 Knappen TIMER

Används för att aktivera starttid för AUTO ON (automatisk start) och sluttid för AUTO OFF (automatisk avstängning) i kombination med knapparna △ och ∇.

8 LED-display

Visar inställd temperatur i °C eller °F samt inställningar för auto-timer. När enheten är i driftlägena DRY eller FAN visar displayen rumstemperaturen.

Felmeddelanden:

E1- Fel på rumstemperatursensor - Dra ut stickkontakten och sätt i den igen. Om felet kvarstår måste enheten lämnas på service.

E2- Fel på kylelementets temperatursensor - Dra ut stickkontakten och sätt i den igen. Om felet kvarstår måste enheten lämnas på service.

E4- Kommunikationsfel i displayen - Dra ut stickkontakten och sätt i den igen. Om felet kvarstår måste enheten lämnas på service.

E5- Fel på den automatiska skjutbara panelen - Dra ut stickkontakten och sätt i den igen. Om felet kvarstår måste enheten lämnas på service.

P1- Bottenbehållaren är full - Anslut avloppsslangen och töm ut vattnet från behållaren. Om felet kvarstår måste enheten lämnas på service.

E0- Fel på enheten - Dra ut stickkontakten och sätt i den igen. Om felet kvarstår måste enheten lämnas på service.

9 Display med kontrollampor

- lyser när strömmen är på.

- lyser när LOCK-funktionen (lås) aktiverats.

- lyser när TIMER ON-funktionen (timer på) aktiverats.

- lyser när TIMER OFF-funktionen (timer av) aktiverats.

- lyser när FOLLOW ME-funktionen (följ mig) aktiverats.

- lyser när SLEEP-funktionen (nattläge) aktiverats.

- lyser när

10 LOCK-funktionen

Håll samtidigt inne knapparna SWING och MODE under tre sekunder för att låsa den automatiska skjutbara panelen. Håll de två knapparna intryckta samtidigt i ytterligare tre sekunder för att avbryta låsfunktionen.

Bruksanvisning

Läget COOL (kylning)

– Tryck på knappen MODE tills kontrollampan för kylning tänds.

- Tryck på inställningsknapparna "▲" eller "▼" för att välja önskad rumstemperatur. Temperaturen kan ställas in i intervallet 17 °C-30 °C.

– Tryck på knappen FAN för att välja fläkthastighet.

Läget DRY (avfuktning)

– Tryck på knappen MODE tills kontrollampan för avfuktning tänds.

– I detta driftläge kan man inte välja fläkthastighet eller ställa in rumstemperatur.

– Håll fönster och dörrar stängda för bästa avfuktningsresultat.

– Ta gärna loss utblåsningsslangen för bäst effekt.

– AUTO-läge (automatisk) (finns ej på denna modell)

Läget FAN (fläkt)

– Tryck på knappen MODE tills kontrollampan för fläkten tänds.

– Tryck på knappen FAN för att välja fläkthastighet. Temperaturen kan inte ställas in.

– Ta gärna loss utblåsningsslangen för bäst effekt.

Läget TIMER (tidsinställning)

– När enheten är igång trycker man på knappen TIMER. Kontrollampan för TIMER OFF tänds. Tidsinställning för avstängning är aktiverad. Tryck en gång till på knappen. Kontrollampan för TIMER ON tänds. Tidsinställning för på är aktiverad.

– När enheten är avstängd trycker man på knappen TIMER. Kontrollampan för TIMER ON tänds. Tidsinställning för på är aktiverad. Tryck en gång till på knappen. Kontrollampan för TIMER OFF tänds. Tidsinställning för avstängning är aktiverad.

– Tryck och håll inne knapparna Upp eller Ner för att ändra tiden i steg om 30 minuter, upp till 10 timmar, därefter i steg om 1 timme upp till 24 timmar. Enheten räknar ner den tid som återstår till start.

– Den valda tiden visas under fem sekunder innan systemet automatiskt går tillbaka till att visa temperaturinställningen.

- Om man startar eller stänger av enheten eller ändrar timerinställningen till 0.0 så avbryts timer-funktionens Auto-on/off.

Läget FOLLOW ME

Denna funktion kan endast aktiveras via fjärrkontrollen. Fjärrkontrollen fungerar som extra temperatursensor som gör det möjligt att exakt reglera temperaturen i rummet där anläggningen placerats.

Man aktiverar funktionen FOLLOW ME genom att rikta fjärrkontrollen mot enheten och trycka på knappen FOLLOW ME. Lampan på enhetens manöverpanel tänds för att ange att signalen tagits emot. Fjärrkontrollen fortsätter att sända signalen förrän funktionen inaktiveras, genom att man trycker på FOLLOW ME igen. Om enheten inte tar emot någon FOLLOW ME-signal inom sju minuter avger enheten en signal som anger att funktionen FOLLOW ME har inaktiverats. Displayen på fjärrkontrollen visar endast temperatur där fjärrkontrollen placerats.

Läget SLEEP (nattläge)

Tryck på denna knapp för att höja den valda temperaturen (kylning) med 1° under 30 minuter. Den valda temperaturen ökar (kylning) med ännu 1° efter ytterligare 30 minuter. Den nya temperaturen upprätthålls i sju timmar innan enheten återgår till den ursprungliga temperaturen.

OBS! Denna funktion finns inte i lägena FAN och DRY.

Läget LOCK (lås) Håll knapparna SWING och MODE intryckta samtidigt under tre sekunder för att låsa panelen.

Fara! Sätt inte fingrarna här.

Den automatiska panelen skjuts ner automatiskt.

Fig. 5

Svänger automatiskt

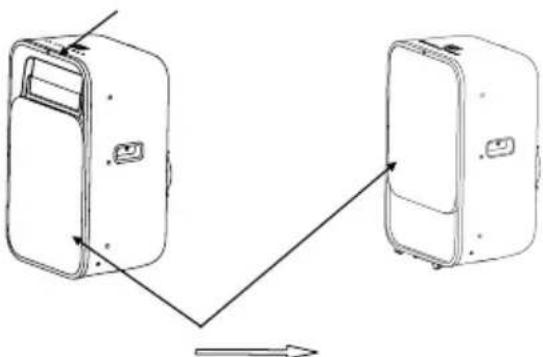

OBS! Denna enhet är specialkonstruerad med automatisk skjutbar panel.

När enheten startas skjuts panelen automatiskt ner och luftutloppet öppnas (se fig. 5). När enheten stängs av skjuts panelen upp automatiskt. Panelen stängs med en kraft på upp till 50-80 N (se fig. 5).

Var försiktig så du inte har fingrarna i närheten av luftutloppet när enheten stängs av, se också till att barn inte använder eller leker med enheten.

Andra.funktioner

Automatisk omstart

Om enheten stängs av oavsiktligt vid t.ex. ett strömavbrott så startar den automatiskt igen med den tidigare inställda funktionen när strömmen kommer tillbaka.

Vänta tre minuter innan driften återupptas

När enheten har stannat kan den inte startas igen förrän det har gått tre minuter. Detta för att skydda enheten. Efter tre minuter startar den automatiskt igen.

Inställning av luftströmmens riktning

Spjället kan regleras automatiskt.

■ Automatisk riktningsinställning på luftströmmen (fig. 6):

– Spjället öppnas helt när enheten startats.

Tryck på knappen SWING på manöverpanelen eller fjärrkontrollen för att aktivera den automatiska svängfunktionen.

– Spjället svängs automatiskt upp och ner.

– Spjället får inte flyttas manuellt.

Placering

För att minimera buller och vibration ska klimatanläggningen ska placeras på ett stabilt underlag. Placera enheten på ett jämnt och plant golv som är tillräckligt starkt för att klara av apparaten.

■ Enheten är utrustad med hjul för att underlätta placeringen, dock får den bara rullas på jämna och plana underlag. Var försiktig om du rullar enheten på golv med mattor. Försök inte rulla enheten över föremål.

■ Enheten ska placeras så att el-kabeln räcker fram till ett godkänt, jordat vägguttag.

Inga föremål får placeras runt enhetens luftintag eller luftutlopp.

Det ska vara minst 30 cm mellan enheten och väggar, detta för att erhålla bästa effekt.

OBS! Täck över hålet med locket när enheten inte används.

Slangen kan komprimeras eller förlängas och på så sätt anpassas efter monteringsbehovet, det bästa är dock om slangen är så kort som möjligt.

VIKTIGT

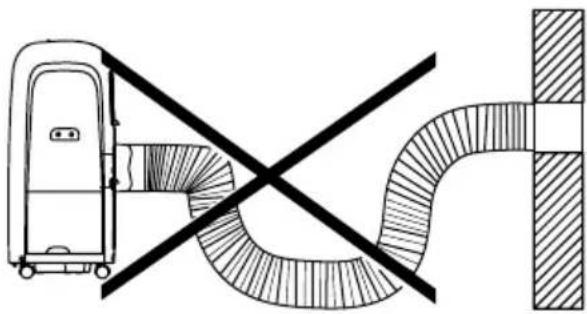

Böj inte slangen för mycket. (se fig. 22)

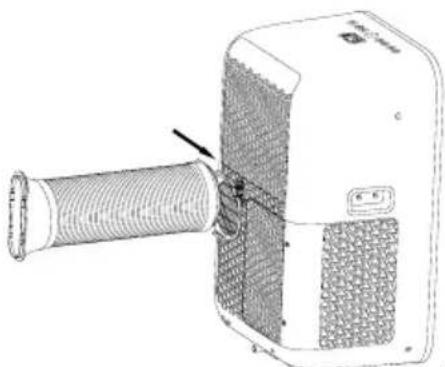

Montering.av.utblåsningsslang

Fig. 18

Fig. 21

Utblåsningsslangen kan monteras i väggen

1. Gör hål i väggen eller använd en befintlig ventilationsöppning. Montera slutstycket mot väggen med fyra skruvar. Se till så det sitter ordentligt (se fig. 21).
2. Montera utblåsningsslangen mot slutstycket.

Utblåsningsslangen och adaptern ska monteras eller tas bort så som bruksanvisningen anger.

Läge COOL Monte-	rad
Läge FAN eller DRY T	as bort

1. Montera utblåsningsslangens slutstycke så som visas i fig. 18.
2. Tryck in utblåsningsslangen i luftutloppets öppning, så som pilen visar (se fig. 20)

Tömning.av.vatten

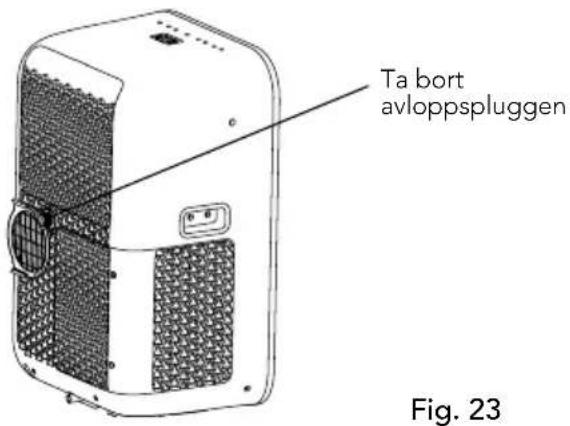

- I avfuktningsläge tar man bort avloppspluggen från enhetens baksida och monterar avloppsslangen. Placera slangens öppna del direkt över avloppet eller i avsedd behållare. Se fig. 23 och 24.

- När vattenståndet i behållaren när över maxnivån avger enheten åtta signaler och i displayen visas "P1". Kylning/avfuktning upphör men fläktmotorn fortsätter att arbeta (detta är normalt). Flytta enheten försiktigt till en plats med avlopp eller använd en separat behållare. Ta ut avloppsslangen i botten och töm ut vattnet (fig. 25). Starta åter enheten så att symbolen "P1" slocknar. Om felet kvarstår måste enheten lämnas på service.

Skötsel och underhåll

Fig. 26

Fig. 27

Fig. 28

VIKTIGT

1. Glöm inte att koppla bort enheten från vägguttaget innan rengöring och underhåll.
2. Använd inte bensin, thinner eller andra kemikalier för att rengöra enheten.
3. Rengör inte enheten under rinnande vatten eller med vattenslang, det kan orsaka elstötar.

1 Luftfilter

– Rengör luftfiltren minst en gång per säsong, detta förhindrar dålig fläktfunktion som orsakas av damm.
- Borttagning

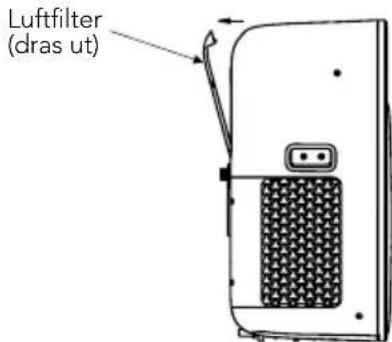

Enheten har två filter. Dra ut det övre filtret i pilens riktning (fig. 26) och ta bort det.

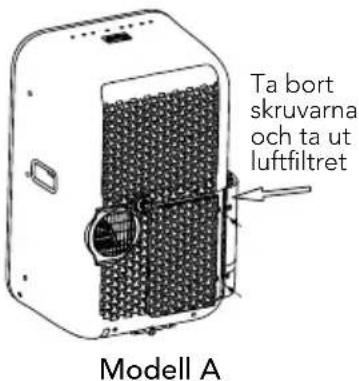

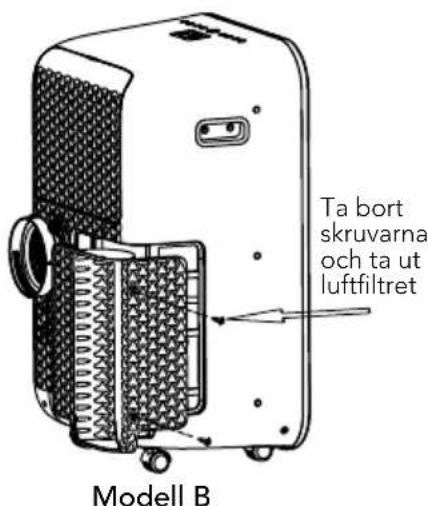

Ta bort det nedre filtret genom att lossa skruvarna och ta ut filtret enligt fig. 27 och 28.

- Rengöring

Tvätta luftfiltren försiktig genom att lägga dessa i varmt vatten (ca. 40 °C) och använd ph-neutralt rengöringsmedel. Skölj och torka filtren på en sval plats.

- Montering

Efter rengöring monteras det övre och nedre filtren och skruvarna sätts på plats igen.

- OBS! Galler och luftfilter är sammankopplade och kan inte skiljas åt.

2 Höljet

- Använd en luddfri, lätt fuktad trasa med ph-neutralt rengöringsmedel för att göra rent höljet. Torka slutligen torrt med ren och torr trasa.

3 Om.enheten.inte.ska.användas.under.en.längre.tid

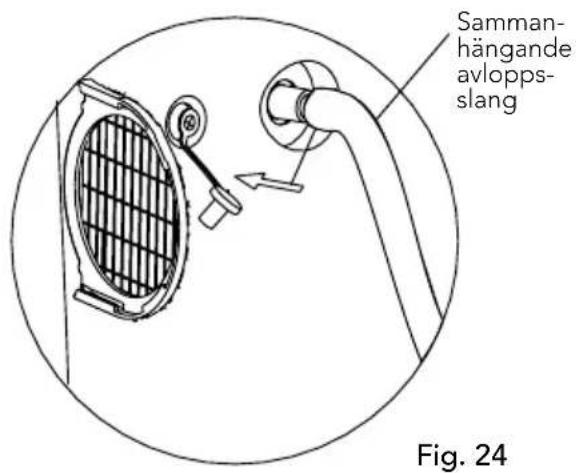

- Ta bort gummipluggen på enhetens baksida och montera slangen i avloppsöppningen. Placera slangens öppna del direkt över avloppet eller i avsedd behållare. (se fig. 23 och 24).

- Ta bort pluggen från avloppsöppningen i botten och töm ut allt vatten från behållaren (se fig. 25).

- Låt apparaten gå i läge FAN under en halv dag för att torka insidan och förhindra att det bildas mögel.

- Stäng av apparaten och dra ut kontakten från vägguttaget och rulla hop kabeln. Ta ut batterierna från fjärrkontrollen.

– Rengör luftfiltren och sätt tillbaka dessa igen.

– Koppla från utblåsningsslangen och förvara denna på en säker plats, täck över vägghålet med locket.

Felsökning

PrOBLEM MÖJLIG ∅rSAk FÖrSLAG PÅ		ÅTGÄrD
1. Enheten startar inte när man trycker på strömbrytaren	- P1 visas i displayen Töm ut vattnet från behållaren.
	- Rumstemperaturen är lägre än den inställda temperaturen (läge COOL)	Ställ in temperaturen igen.
2. Otillräcklig kylning	- Rummets fönster och dörrar är inte stängda.	Alla fönster och dörrar ska vara stängda.
	- Det finns en värmekälla i rummet.	Ta bort/stäng av värmekällan om så är möjligt.
	- Utblåsningsslangen är inte ansluten eller är igensatt.	Anslut slangen och se till att den fungerar som den ska.
	- Temperaturen är för högt inställd.	Sänk ner till önskad temperatur.
	- Luftfiltren är igensatta av damm.	Rengör luftfiltren.
4. Oljud och vibrationer	- Underlaget är inte tillräckligt jämnt eller plant.	Placera, om möjligt, enheten på ett plant och jämnt underlag.
5. Gurglande ljud	- Ljudet orsakas av kylmedlet som leds runt inne i klimatan-läggningen.	Detta är normalt.
6. Strömavbrott vid värmedrift.	- Det automatiska överhettningsskyddet är aktiverat. Enheten stängs av om temperaturen vid luftutloppet är högre än 70 °C.	Starta om enheten när den svalnat.

Denna produkts konstruktion och specifikationer är föremål för utveckling och kan ändras utan föregående meddelande. För ytterligare information hänvisas till återförsäljaren eller tillverkaren.

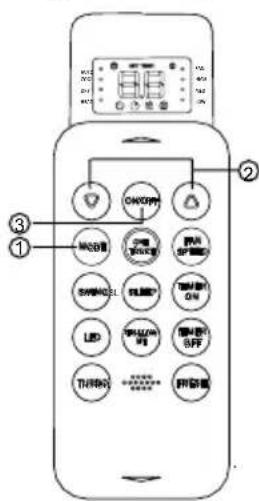

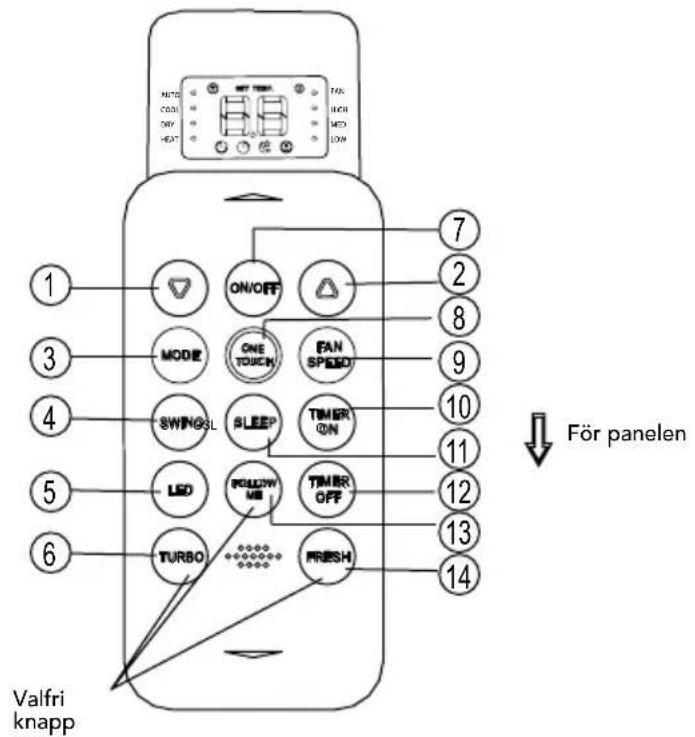

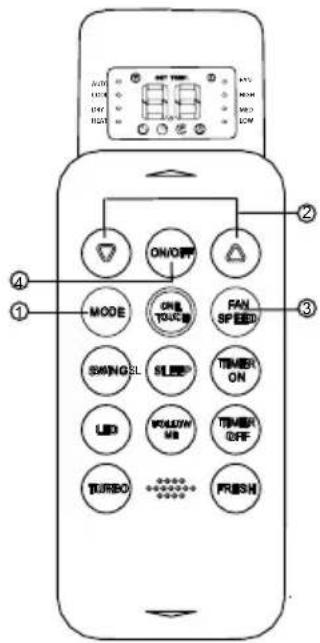

FJÄRRKONTROLL. Använda.fjärrkontrollen

Manöverpanelen på fjärrkontrollen skjuts i pilens riktning.

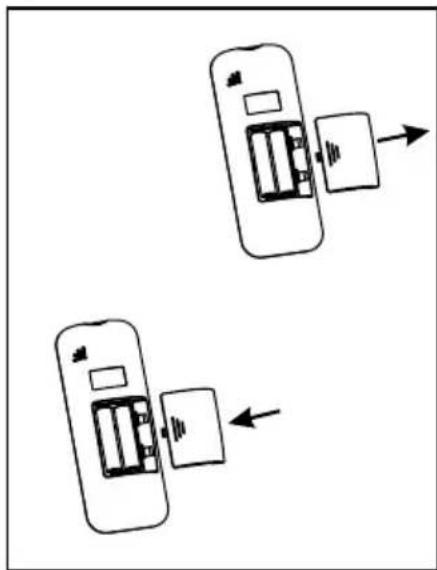

Byta.batterier

Fjärrkontrollen drivs med två AAA-batterier

1. Skjut batterifackets lock i pilens riktning och ersätt de gamla batterierna med nya.
2. Sätt de nya batterierna i och kontrollera att (+) och (-) placeras korrekt.
3. Skjut tillbaka locket på sin plats.

OBS! Förvara fjärrkontrollen på en plats där signalen från den kan nå enhetens mottagare (max 8 m avständ).

Specifikationer.för.fjärrkontroll

1 Knappen NER ▼: Tryck på denna knapp för att sänka temperaturinställningen i steg om 1 °C, ner till 17 °C.
2 Knappen UPP △: Tryck på denna knapp för att höja temperaturinställningen i steg om 1 °C, upp till 30 °C.

OBS! Om du samtidigt håller inne knapparna och under tre sekunder växlar temperaturvisningen mellan °C och °F.

3 Knappen MODE: För varje tryckning på denna knapp ändras driftläget enligt följande ordning:

OBS! Läget HEAT finns endast på modeller som har både kylning och uppvärmning.

4 Knappen SWING: Tryck på denna för att starta den automatiska svängningsfunktionen. Tryck en gång till för att stänga av funktionen.
5 LED-knapp: tryck på denna knapp för att släcka belysningen i displayen. Tryck en gång till för att tända displayen.
6 Knappen TURBO finns ej på vissa modeller
7 Knappen ON/OFF: Tryck på denna för att starta enheten. Tryck en gång till för att stänga av enheten.
8 ONE TOUCH-knapp: För varje tryckning på denna knapp startas läge COOL, oavsett om enheten är på eller av. Fläkthastigheten är AUTO och temperaturinställningen 26 °C. Detta avbryter även ev. TIMER-inställning och SLEEP-funktion.

9 knappen FAN SPEED: Tryck på denna knapp för att välja fläkthastighet i ordningsföljden: AUTO (automatisk), LOW (låg), MED (mellan) (finns ej på vissa modeller) och HIGH (hög). För varje tryck på knappen ändras val av fläkthastighet.
10 knappen TIMEr ON: Tryck på denna knapp för att aktivera tidsinställningen för PÅ. För varje tryck ökar den inställda tiden i steg om 30 minuter, om tiden är mindre än 10 timmar. När inställd tid när 10 timmar ökas den stegvis i steg om 1 timme per tryck. Tidsinställningen för PÅ avbryts enkelt genom att man trycker på knappen tills tiden visar 0.0.
11 knappen SLEEP: Tryck på denna för att starta nattläge. Tryck en gång till för att stänga av funktionen. Denna funktion kan endast användas i läge COOL och bibehåller den mest behagliga temperaturen.

OBS! När enheten övergår i läge SLEEP avbryts detta läge om man trycker på ON/OFF, ONE TOUCH, FAN SPEED, SLEEP eller MODE.

12 knappen TIMEr OFF: Tryck på denna knapp för att aktivera tidsinställningen för AV. För varje tryck ökar den inställda tiden i steg om 30 minuter, om tiden är mindre än 10 timmar. När inställd tid när 10 timmar ökas den stegvis i steg om 1 timme per tryck. Tidsinställningen för AV avbryts enkelt genom att man trycker på knappen tills tiden visar 0.0.

13 knappen FOLLOW ME: Tryck på denna knapp för att aktivera fjärrkontrollens temperatursensor, fjärrkontrollen visar den faktiska temperaturen där den har placerats. Fjärrkontrollen skickar denna information till anläggningen med tre minuters intervall, eller tills knappen FOLLOW ME trycks in igen. Anläggningen avger en signal som bekräftar att funktionen FOLLOW ME stängts av eller om enheten inte tar emot signal inom sju minuter. Fjärrkontrollens signal kan nå enhetens mottagare inom ett avständ på 8 m.

14 knappen FrESH (finns ej på vissa modeller):

Kontrollampor.i.displayen

Visar inställt driftläge. De olika driftlägena är AUTO (automatisk), COOL (kylning) och DRY (avfuktning).

Överföring

Kontrollampan för överföring lyser när fjärrkontrollen skickar signal till klimatanläggningen.

Temp./Timer

Temperaturinställning mellan 17 °C och 30 °C eller tidsinställning (0\~24 h) visas. Om läge FAN har valts visas inget.

Temp.

Temperaturinställning mellan 17 °C till 30 °C visas.

På/av

Denna kontrollampa lyser när enheten är i drift.

Drift (läge FAN)

Fläkthastighet

Visar vald fläkthastighet: AUTO (automatisk), LOW (låg), MED (mellan) eller HIGH (hög). Om fläkthastigheten AUTO har valts visas inget. Om man väljer AUTO eller DRY lyser ingen kontrollampa.

FOLLOW ME

Om denna knapp trycks in i läge COOL aktiveras fjärrkontrollens temperatursensor och denna kontrollampa tänds.

SLEEP

Nattläge visas om denna knapp trycks in. Tryck en gång till på SLEEP för att stänga funktionen.

TIMER OFF

Denna kontrollampa lyser om tidsinställning för Auto-off har valts.

TIMER ON

Denna kontrollampa lyser om tidsinställning för Auto-on har valts.

Läge.COOL/FAN.(kylning/fläkt)

Visar om stickkontakten har anslutits och att enheten får ström.

1 Tryck på knappen MODE för att välja läge COOL eller FAN.
2 Tryck på UPP/NEr för att ställa in önskad temperatur. Temperaturen kan ställas in i området 17 °C \~ 30 °C, i steg om 1 °C.
3 Tryck på FAN SPEED för att ställa in fläkthastighet, det finns fyra olika steg - AUTO (automatisk), LOW (låg), MED (mellan) eller HIGH (hög).
4 Tryck på ON/OFF för att starta klimatanläggningen.

OBS! I läge FAN visas inte temperaturinställning på fjärrkontrollen och det går inte att reglera rumstemperaturen.

Läget.DRY.(avfuktning)

Visar om stickkontakten har anslutits och att enheten får ström.

1 Tryck på knappen MODE för att välja läge FAN.
2 Tryck på UPP/NEr för att ställa in önskad temperatur. Temperaturen kan ställas in i området 17 °C \~ 30 °C, i steg om 1 °C.
3 Tryck på ON/OFF för att starta klimatanläggningen.

OBS! I läge DRY kan fläkthastigheten inte ändras eftersom denna automatiskt ställs in på LOW.

Enligt WEEE-direktivet skall elektriskt och elektroniskt avfall samlas in och behandlas separat. Om denna produkt någon gång i framtiden behöver skrotas släng INTE den tillsammans med hushållsavfall. Lämna produkten vid en insamlingspunkt avsedd för elektriskt och elektroniskt avfall.

Marknadsförs i Sverige av:

WILFA AB

Box 9031

200 39 Malmö

Tlf: 40 601 20 00

Sverige

Tlf: 40 601 20 00

Fax: [phone]

[e-mail]

Sikkerhedsregler 3

Driftsforhold ....4

Information om elektricitet ....4

Navn på dele 5

Brugsanvisning – elektronisk styring ......6

Brugsanvisning 8

Placering 11

Brug altid kontakten på betjeningspanelet.

- lyser, när LOCK-funktionen (lås) er valgt.
