Ray CTG-1500W - Värmare WILFA - Gratis bruksanvisning och manual

Typ	Keramisk fläktvärmare
Varumärke	Wilfa
Modell	Ray CTG-1500W
Effektförbrukning	1500 W
Spänning	220-240 V, 50/60 Hz
Värmeteknik	Keramisk PTC
Värmelägen	2 effektlägen (750 W / 1500 W)
Termostat	Justerbar termostat
Endast fläktläge	Ja
Oscillation	70° bred oscillation
Mått (H x B x D)	42.5 x 20.0 x 18.0 cm
Vikt	2.1 kg
Sladdlängd	1.8 m
Säkerhetsfunktioner	Överhettningsskydd, tippskydd, kallt beröringshölje
Kontrolltyp	Rotationsratt för effekt/termostat
Ljudnivå	≤ 45 dB (låg fläkthastighet)
Lämplig rumsstorlek	Upp till 20 m²
Rengöring	Torka med torr trasa; avlägsna damm från luftintaget
Filter	Tvättbart bakre filter
Reparationsindex	8.5/10 (reservdelar tillgängliga)
Certifieringar	CE, RoHS

Vanliga frågor - Ray CTG-1500W WILFA

Hur sätter jag på värmaren och ställer in temperaturen?

Anslut värmaren till ett vägguttag. Vrid på effektratten till önskad värmeläge (låg eller hög). Justera sedan termostatratten till önskad temperatur. Värmaren slås på/av för att bibehålla temperaturen.

Kan jag använda värmaren i badrummet?

Nej, denna värmare är inte avsedd för fuktiga eller våta utrymmen. Den ska endast användas i torra inomhusområden för att undvika elektrisk stöt.

Varför stängs värmaren av av sig själv?

Värmaren har automatiska säkerhetsfunktioner. Den kan stängas av om den överhettas (t.ex. blockerat luftintag) eller om den välter. Kontrollera att luftintaget är fritt och placera den på en plan, stabil yta.

Hur rengör jag värmaren?

Koppla alltid ur värmaren före rengöring. Använd en torr trasa för att torka utsidan. För bakre filtret, ta bort det och tvätta försiktigt med vatten, torka sedan helt innan du sätter tillbaka det.

Är värmaren lämplig för stora rum?

Denna 1500W värmare är idealisk för rum upp till cirka 20 m². För större utrymmen kan du behöva en enhet med högre effekt eller flera värmare.

Har värmaren ett endast fläktläge?

Ja, du kan använda värmaren som fläkt utan värme genom att välja det lägsta läget (vanligtvis fläktsymbolen eller första positionen). Detta cirkulerar luft på sommaren.

Hur använder jag oscillationsfunktionen?

Tryck på oscillationsknappen (eller vrid en ratt, beroende på modell) för att starta sidorörelsen. Tryck igen för att stoppa. Detta hjälper till att fördela värmen jämnare.

Vad ska jag göra om värmaren slutar fungera?

Kontrollera först att den är ansluten och att vägguttaget fungerar. Se till att termostaten är inställd över rumstemperaturen. Om den fortfarande inte fungerar, kontakta Wilfas kundsupport eller en kvalificerad tekniker.

Kan jag lämna värmaren utan uppsikt över natten?

Det rekommenderas inte att lämna någon värmare utan uppsikt under längre perioder. Även om denna modell har säkerhetsfunktioner, stäng alltid av den när du lämnar rummet eller sover.

Var kan jag hitta reservdelar eller reparationsservice?

Besök Wilfas webbplats för reservdelar och auktoriserade servicecenter. Du kan också hänvisa till bruksanvisningen för artikelnummer och felsökning.

BRUKSANVISNING Ray CTG-1500W WILFA

SE Denna produkt är endast lämpad för välisolerade utrymmen eller vid tillfällig uppvärmning.

Läs igenom den här bruksanvisningen före användning och spara den för framtida referens.

VIKTIGA SÄKERHETSANVISNINGAR ....5

Produktöversikt....9

Montering 9

Användning 10

Extra säkerhetsfunktion....11

Underhåll....11

Tekniska data....12

VIKTIGA SÄKERHETSINSTRUKTIONER

• WARNING! För att undvika överhettning får elementet inte övertäckas.
• WARNING! Dra alltid ur stickkontakten ur eluttaget före flytt eller underhåll.
• WARNING! Elementet är inte utrustat med en anordning som kontrollerar rumstemperaturen. Använd inte elementet i små utrymmen där det finns barn eller vuxna som inte kan lämna rummet utan hjälp, såvida inte ständig övervakning kan garanteras.
• Kontrollera att nätspänningen i eluttaget stämmer överens med den nätspänning som anges på märkplåten.
• Om kabeln är skadad måste den bytas ut av tillverkaren, dennes serviceombud eller motsvarande behörig person för att undvika risker.
• Håll apparaten och kabeln borta från värmekällor, vassa föremål eller något som kan orsaka skada.
• Säkerställ att apparaten är avstängd innan du ansluter stickkontakten till eluttaget.
• Stäng av apparaten och dra ut stickkontakten ur eluttaget när den inte används, före rengöring eller annat underhåll.
• För att koppla från apparaten – vrid till läge "0" och dra sedan ut stickkontakten ur eluttaget. Dra inte kabeln utan fatta alltid tag i stickkontakten när du drar ut den ur eluttaget.

- Elementet får inte placeras rakt under eluttag.

- Använd inte apparaten i områden där bensin, färg eller andra lättantändliga vätskor används eller förvaras.

- Denna apparat är endast avsedd att användas inomhus.

- Blockera inte luftintag eller luftutlopp för att förhindra brandrisk.

• Rör inte vid heta/varma ytor.

- Stick aldrig in och undvik att främmande föremål hamnar i ventilationsöppningen eller luftutloppet eftersom detta kan orsaka elstöt, brand eller skada apparaten.

- Se alltid till att dina händer är torra innan du använder eller justera några vred på apparaten eller vidrör stickkontakten eller eluttaget.

- Denna apparat kan användas av barn från 8 års ålder eller äldre, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande en säker användning av produkten och förstår de risker som är förknippade med användningen. Låt aldrig barn leka med apparaten. Rengöring och underhåll får inte utföras av barn utan övervakning.

- Barn under 3 år får inte komma i närheten av apparaten såvida de inte är ständigt övervakade.

- Barn mellan 3 år och 8 år kan få slå på/stänga av apparaten förutsatt att den placerats på det

avsedda normala användningsstället. Barnen måste övervakas och ha fått instruktioner om hur apparaten används på ett säkert sätt och förstå vilka risker apparaten och dess användning innebär. Barn mellan 3 år och 8 år får inte ansluta apparaten till eluttag, inte reglera, inte rengöra eller värda apparaten.

• VAR FÖRSIKTIG: Det finns delar på apparaten som kan bli mycket heta och därför orsaka brännskador. Särskild uppmärksamhet måste iakttas när barn och ömtåliga personer uppehåller sig i närheten.
• Lämna inte apparaten oövervakad när den är i drift.
• Den vanligaste orsaken till överhettning är förekomst av dammpartiklar i apparaten. Säkerställ att sådana avlagringar avlägsnas regelbundet genom att bryta strömmen till elementet och dammsuga ventilationsöppningar och galler.
• Placera inte elementet på en matta och dra aldrig kabeln under en matta. Se till att kabeln inte ligger i ett område där det rör sig mycket människor som kan snubbla över den.

• Vi avråder från användning av förlängningssladd. Vid användning av förlängningssladd måste dennas nätspänning stämma överens med apparatens nätspänning. En eventuell förlängningssladd måste också placeras så att risken för att snubbla över den minimeras.

• Använd inte elementet i närheten av badkar, dusch eller swimmingpool.

• Vänta tills elementet har svalnat innan du ställer undan apparaten för förvaring. Förvara elementet på en sval och torr plats när det inte används.
• Detta konvektionselement är avsett att fungera som en kompletterade värmekälla och får inte användas som en centralvärmeenhet eller vara den enda värmekällan för hushållsvärme.
• När konvektionselementet är igång är det viktigt att du regelbundet kontrollerar att golv, väggar och föremål i rummet inte skadas av värmen från elementet.

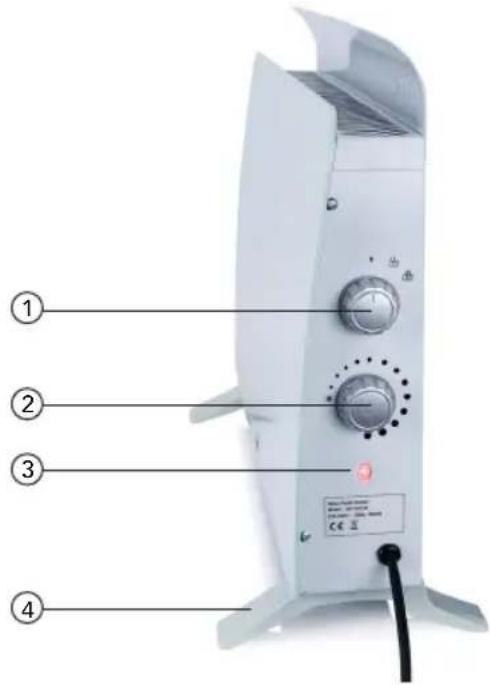

PRODUKTÖVERSIKT

① Värmevred
② Termostatvred
③ Strömindikator
④ Fötter

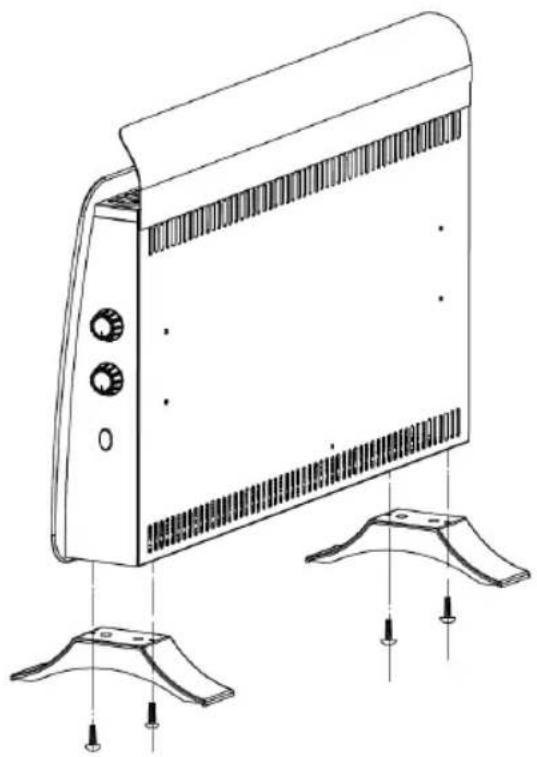

1. Vänd upp och ner på elementet; fäst de 2 fötterna på elementet med 4 skruvar.
2. Vänd på elementet igen.

1. Ställ elementet på en plan yta.
2. Sätt in stickkontakten i ett eluttag, se till att nätspänningen stämmer överens med elementets tekniska data 230-240 V \~50 Hz.
3. Glaspanelelementet har två olika driftslägen. Vrid värmevredet till "eller" fött aktivera på värmelementen och justera termostaten till önskad temperatur.

1. När önskad rumstemperatur har uppnåtts, vrid långsamt termostaten moturs tills du hör ett klick värmeelementet är då avslaget.
2. Termostaten går av/på automatiskt för att hålla inställd värmenivå.
3. Stäng av elementet genom att vrida det övre reglaget till läge "0" och sedan dra ut stickkontakten ur eluttaget.
4. Frostskyddsfunktion: Frostfunktionen är endast tillgänglig om översta reglaget står i ett annat än läge "0". Termostatvredet skall stå i ställt i sitt minimiläge som markeras av snöstjärna symbolen. Elementet kommer att sättas på automatiskt om temperaturen sjunker till under 5 grader Celsius.

Apparaten är utrustad med en säkerhetsanordning som automatiskt stänger av elementet vid händelse av överhettning. Om säkerhetsanordningen utlöses, stäng av elementet, dra ut stickkontakten ur eluttaget och låt elementet svalna helt. Kontroller att inget föremål blockerar luftintaget eller -utloppet och försök starta om elementet. Om elementet inte fungerar eller säkerhetsanordningen stänger av elementet igen, lämna in det på närmaste servicecenter för kontroll eller reparation.

UNDERHÅLL

VIKTIGT Elementet får aldrig sänkas ned i vatten! Försök inte att montera isär elementet. Ta inte bort gallret.

• Dra alltid ut stickkontakten ur eluttaget och låt konvektionselementet svalna före rengöring.
• Torka av konvektionselementets utsida med en fuktig trasa. Eftertorka med en torr trasa.
• Använd inte rengöringsmedel eller frätande ämnen, låt aldrig vatten tränga in i elementet.
• Om elementet inte ska användas under en längre tid bör du skydda det från damm och förvara det på en ren, torr plats.

TEKNISKA DATA

Informationskrav för elektriske fristående värmeelement. Modellbeteckning: CTG-1500W.

Värmeeffekt
Post Beteckning Värde Enhet
Nominell avgiven värmeeffekt P nom 1.50 kW
Lägsta värmeeffekt (indikativt)	P min 0.75		kW
Maximal kontinuerlig värmeeffekt P max.c 1.50 kW
Tillsatselförbrukning - - kW
Vid nominell avgiven värmeeffekt el max	N/A kW
Vid lägsta värmeeffekt el min N/A kW
I stand-by-läge	el SB	0.0003	kW

Typ av värmeeffekt, endast för elektriska fristående värmeelement	Ja/Nej
Manuell värmereglering, med integrerad termostat nej
Manuell värmereglering med automatisk reglering baserat på rum och/eller utetemperatur	nej
Elektronisk värmereglering med automatisk reglering baserat på rum och/eller utetemperatur	nej
Inbyggd fläkt for utblåsning av varmluft nej

Typ av värmeeffekt/rumstemperatur-kontroll	Ja/Nej
Endast ett enkelt steg for värmeeffekt och ingen rumstemperaturkontroll	nej
Två eller flera manuella steg, ingen rumstemperaturkontroll	nej
Med mekanisk termostat for rumstemperaturkontroll	ja
Med elektronisk rumstemperaturkontroll	nej
Elektronisk rumstemperaturkontroll och dag-timer	nej
Elektronisk rumstemperaturkontroll och vecko-timer	nej
Andra temperaturkontroll alternativ Ja/Nej
Rumstemperaturkontroll, med närvarodetektering nej
Rumstemperaturkontroll, med "öppet"-fönsterdetektering nej
Fjärrstyrd temperaturkontroll nej
Adaptiv temperaturkontroll nej
Timerkontroll nej
Strålningsdetekterande temperaturkontroll (Black Bulb) nej

220-240V \~ 50Hz/60Hz 1500 W

Denna märkning anger att produkten inte får kastas med vanligt hushållsavfall inom EU. För att förhindra skador på miljö och människor ska produkten lämnas in och återvinnas enligt gällande bestämmelser. Använd produkt kan lämnas på angivna återvinningsanläggningar eller lämnas till din lokala återförsäljare. De kan omhänderta produkten och återvinna den på miljömässigt sätt.

Wilfa Sverige AB

Traktorvägen 6B,4 trp.

226 60 Lund wilta.se
