BRUKSANVISNING DC4600HPWL ELECTROLUX

Automatisk tilstand:

Fare for personskade eller skade på produktet.

blinke. Dersom døren blir stående

Tanken er i korrekt posisjon när den er på linje med frontpanelet ovenfor.

10. TEKNISKE DATA

Lyset kan bare skiftes av en servicetekniker.

Kontakt ditt autoriserte servicesenter.

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få användningsråd, broscherer, felsökningshjälp och serviceinformation: www.electrolux.com/webselfservice

Registrera din produkt för bättre service: www.registerelectrolux.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av maskinen. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

Läs igenom säkerhetsanvisningarna.

1.1 Säkerhet för barn och handikappade

WARNING!

Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

WARNING!

Produkten är endast avsedd för att torka textilier som tvättats i vatten.

FÖRSIKTIGHET!

För att undvika fara på grund av oavsiktlig återställning om en säkring har gått, får denna produkt inte användas med en extern kopplingsanordning som en timer, eller anslutas till en krets som regelbundet slås på och av.

• Ändra inte produktens specifikationer.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Se till att stickkontakten är åtkomlig när produkten har installerats.
• Se till att du har god ventilation i rummet för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika elektrisk fara.
• Överskrid inte den angivna maximala tvättmängden på 4 kg (se avsnittet "Teknisk data").
• Använd inte produkten om objekt har blivit nedsmutsade med kemikalier.
• Plagg som har fläckar av matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel skall tvättas i varmt vatten med extra mycket tvättmedel innan de torkas i torkskåpet.
• Torka inte tvätt som innehåller skumgummi (latex), duschmössor, vattentäta textilier, plagg med gummiinlägg och kläder eller kuddar med skumgummifyllning i torkskåpet.
• Sköljmedel och liknande produkter skall användas enligt tillverkarens anvisningar.
• Ta bort alla föremål från produkten som kan fatta eld, såsom tändare eller tändstickor.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Installera eller använd inte apparaten där det finns risk för frost eller där den utsätts för värme (t.ex. direkt solljus, fukt och dammiga platser).
• Rummet eller platsen där den ska installeras måste vara väl ventilerat.
• Använd ett vattenpass för att kontrollera att produkten står helt vågrätt när den står på platsen där den skall användas. Om den inte gör det kan du justera fötterna tills den gör det.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.
• Vänta minst en timme innan du ansluter produkten till vägguttaget när den har legat ner.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Ta inte i anslutningssladden eller stickkontakten med våta händer.
• Endast Storbritannien och Irland. Denna produkt är utrustad med en 13

A nätkontakt. Om säkringen i stickkontakten måste bytas ut ska en 13 A ASTA (BS 1362) säkring användas.

- Denna produkt uppfyller kraven enligt EU:s direktiv.

2.3 Användning

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Denna produkt är endast avsedd för hushållsbruk.
• Torka inte genomblöta plagg i torkskåpet.

2.4 Underhåll och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• För att förhindra skador på kylsystemet ska du vara försiktig när du rengör produkten.

2.5 Avyttring

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren (om den finns) för att förhindra att barn eller husdjur blir instängda i torkskåpet.
• Kassera produkten i enlighet med lokala föreskrifter för avyttring från WEEE (Waste Electrical and Electronic Equipment).

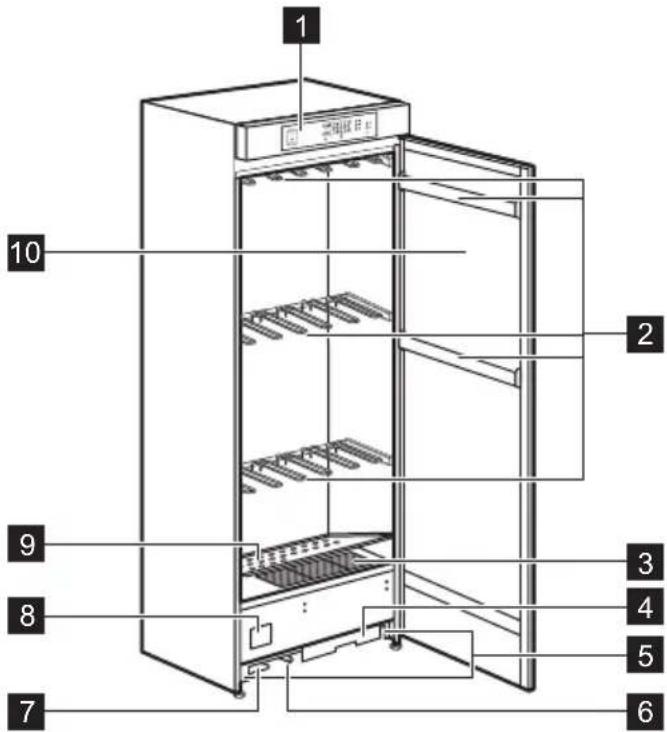

3. PRODUKTBESKRIVNING

1 Kontrollpanel
2 Utdragbara hängare
3 Luddfilter
4 Kondensvattentank
5 Justerbar fot
6 Tömningsslang

7 Nätkabel
8 Luftinloppsfilter
9 Skyddsplatta
10 Dörr (omhängningsbar)

4. INSTALLATION

Vi rekommenderar att torkskåpet är placerat på en avrinningsplatta om det inte står i ett badrum eller i en tvättstuga. Då är det enklare att upptäcka ett eventuellt läckage.

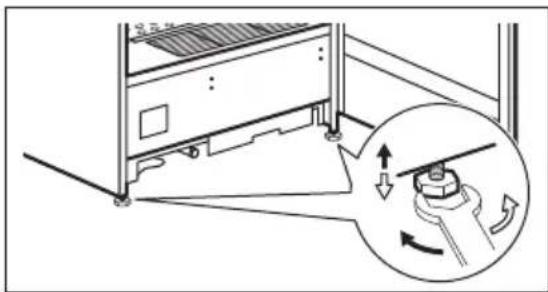

4.1 Placering

Se till att torkskåpet står i väg där det installeras. Luta torkskåpet lite för att skruva upp fötterna några centimeter. Justera fötterna med en 17 mm skiftnyckel.

Dörrjusteringen är beroende av att produkten står i våg.

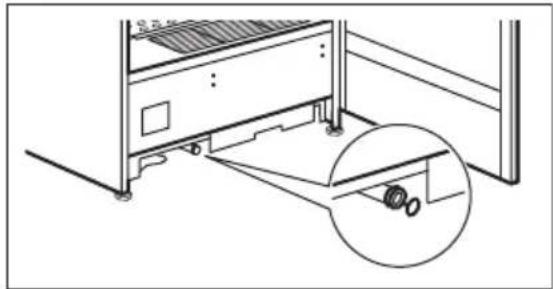

4.2 Tömningsslang

För att undvika att tömma kondensvattentanken kan apparaten anslutas till avloppssystemet.

Om avståndet mellan apparaten och avloppet överstiger 0,2 meter, måste ett avloppskit användas. Det kan beställas från Distriparts.

4.3 Omhängning av dörren

WARNING!

Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

Det rekommenderas att två personer utför dörromhängningen.

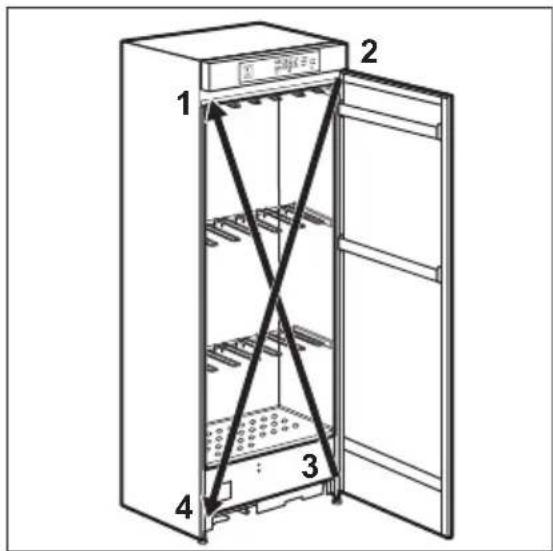

1. Övre bricka
2. Övre gångjärn
3. Nedre gångjärn
4. Nedre bricka

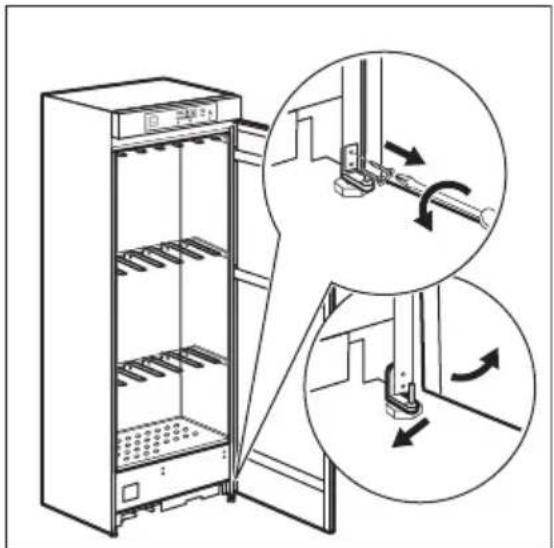

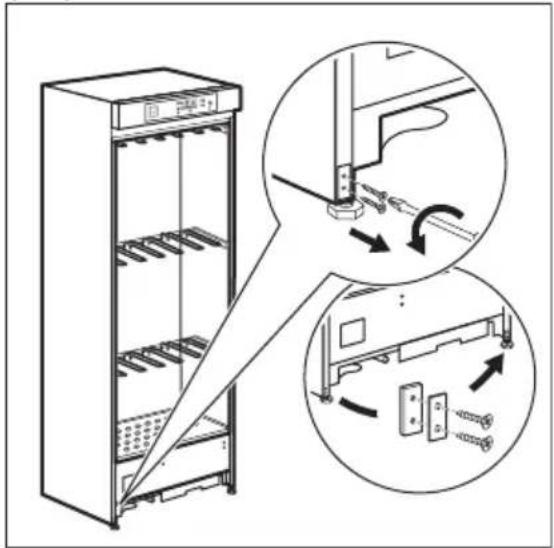

5. Skruva loss nedre gångjärnet och vrid det åt vänster och ta bort det. Ta bort dörren.

1. Skruva loss det nedre gångjärnsfästet och installera den gångade brickan på motsatt sida.

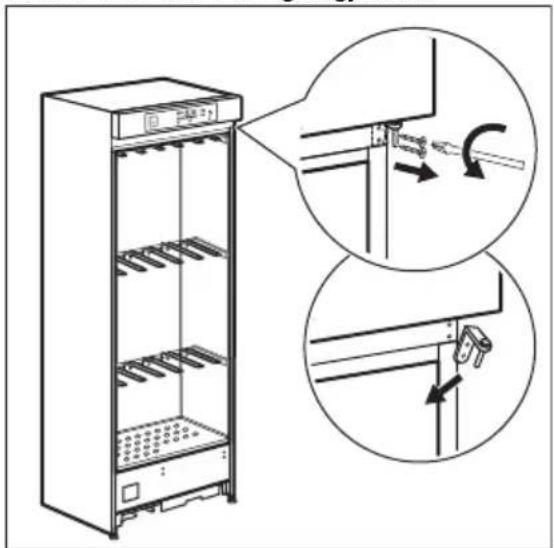

1. Skruva loss det övre gångjärnet.

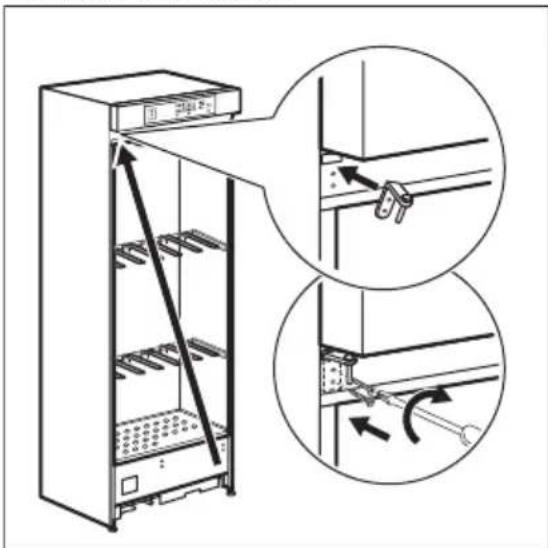

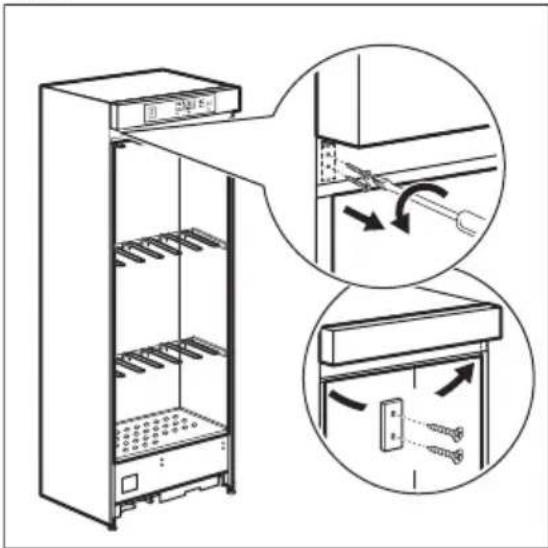

1. Skruva loss det övre gångjärnsfästet (del av frontpanelen) och installera den gångade brickan på motsatt sida.

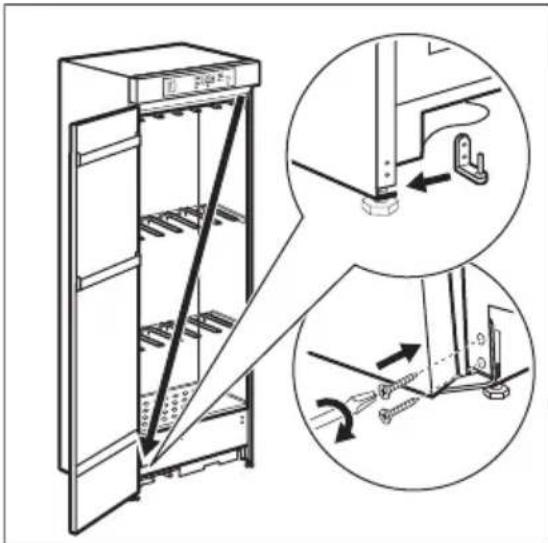

1. Montera det nedre gångjärnet på motsatta övre sidan.

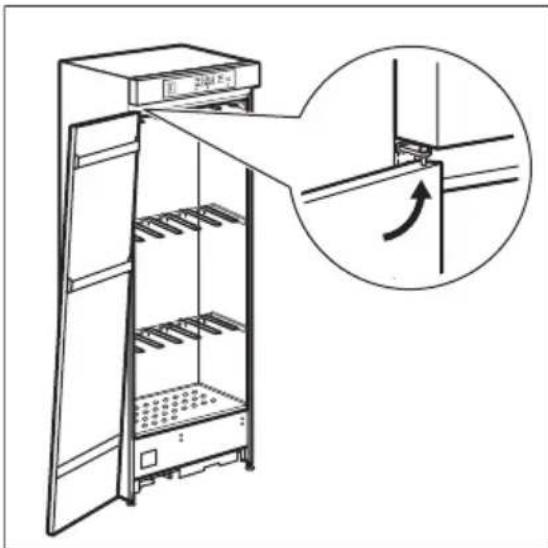

1. Sätt tillbaka dörren på det övre gångjärnet.

1. Montera det övre gångjärnet på motsatta nedre sidan

1. Skruva loss handtaget. Avlägsna täckpluggarna på motsatta sidan genom att använda ett 3 mm dorn eller borra i dem. Montera handtaget. Sätt fast täckpluggarna som finns i tillbehörspåsen.

Kontrollera slutligen följande:

• Att alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt mot skåpet.
• Dörrarna öppnar och stänger ordentligt.
  Om du inte vill utföra ovanstående åtgärder kan du kontakta närmaste auktoriserade serviceverkstad. Serviceteknikern vänder dörren mot en kostnad.

5. KONTROLLPANEL

1 Huvudbrytare
2 Programknapp
3 Programvalsknapp
4 Larmåterställningsknapp
5 ▷| Start/stopp-knapp
6 Indikator för torkprogram/dörr öppen
7 → Indikator för torkprogram klart

8 Indikatorn för kondensvattentanken är full
9 Indikatorn för rengöring av filtren
10 ! Indikator för Överhettningsskydd
11 Inställningsindikator
12 AUTO Auto Mode-indikator
13 Timer-indikator

6. TORKPROGRAM

AUTO-LÄGE Torkningen stängs av automatiskt när den valda nivån av torrhet har nätts.

TIMER-LÄGE Torkningen stängs av när vald tid har nätts.

Dörren måste stängas innan torkprogrammet kan starta

Ändring av torkprogram när ett torkprogram har startat går inte. För att ändra torkprogram måste Start/Stopp-knappen tryckas in och ett annat programval göras

7. DAGLIG ANVÄNDNING

7.1 Stänga av torkprogrammet:

Senaste använda torkprogrammet:

1. Tryck på huvudströmbrytaren till läge 1 (kontrollpanelen visar det senast använda programmet).
2. Tryck på ▷Start/Stopp-knappen.

Välja ett annat torkprogram:

Automatiskt läge:

1. Tryck på -programknappen tills Auto Mode auto-indikatorn visas.
2. Tryck på -v programinställningsknappen för att välja torknivå.
3. Tryck på Start/Stopp-knappen. Torkprogrammets -indikator tänds.
   När torkprogrammet är klart släcks torkprogrammets - indikator och - → l indikatorn för att torkprogrammet är klart tänds.

Timer-läge:

1. Tryck på -programknappen tills Timer 😊-indikatorn visas.
2. Tryck på -v programinställningsknappen för att välja torktid.
3. Tryck på Start/Stopp-knappen. Torkprogrammets Indikator tänds.

När torkprogrammet är klart släcks torkprogrammets - indikator och - → l indikatorn för att torkprogrammet är klart tänds.

7.2 Stänga av torkprogrammet

För att manuellt avbryta torkprogrammet, tryck på ▷Start/Stopp-knappen. För att återstarta torkprogrammet, tryck på ▷I Start/stopp-knappen igen.

7.3 Indikatorn för kondensvattentanken är full

Indikatorn för kondensvattentanken är full tänds när tanken är full. Om denna indikator fortsätter när ett program är igång, stoppar programmet tills vattentanken töms och installeras korrekt. Se "Underhåll och rengöring". När vattentanken har satts tillbaka återupptas programmet efter ett kort uppehåll.

7.4 Indikatorn för rengöring av filtren

Indikatorn för rengöring av filtren tänds när filtren måste rengöras. Se "Underhåll och rengöring". Efter rengöring av filtren, tryck på larmåterställningsknappen.

7.5 Indikator för öppen dörr

Om dörren öppnas under ett torkprogram, blinkar ### -indikatorn. Om dörren lämnas öppen längre än 30 minuter sätts programmet på paus. När dörren stängs slutar indikatorn att blinka och programmet återupptas.

7.6 Indikator för överhettning

Överhettningsskyddet 🔒 tänds om systemet är överhettat, se "Felsökning". Systemet kräver en viss tid för att svalna

8. TIPS

• Alla typer av tvätt, våta kläder, skor och utrustning kan torkas i ett torkskåp.

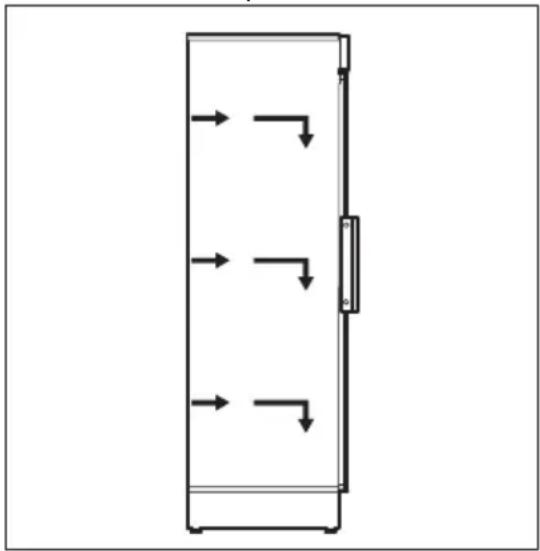

• Tvätten ska hängas upp på tork på ett sätt som gör att luften kan cirkulera effektivt. Tvätten ska fördelas jämnt över hela torkskåpet.

innan larmet kan återställas genom att trycka på larmåterställningsknappen.

Efter återställning, tryck på ▶Start/stopknappen för att starta igen.

- Fyll inte hängarna med för mycket tvätt. Använd mer än en hängare för tyngre plagg.

Med detta torkskåp kan du styra inte bara temperaturen, utan också nivån på torrheten. Därför har torkskåpet en fuktigivare för att ge optimala torkresultat, oavsett vilken typ av tyg eller plagg som ska torkas.

För högsta effektivitet ska man undvika att öppna dörren under torkning.

9. UNDERHÅLL OCH RENGÖRING

WARNING!

Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

Använd endast vatten och något milt rengöringsmedel för att rengöra i torkskåpet.

FÖRSIKTIGHET!

Använd aldrig flyktiga lösningsmedel

Om vatten ansamlas på torkskåpets botten, det ska tas bort med en svamp eller trasa. Torkskåpets skyddsplatta och botten ska hållas så rena som möjligt hela tiden. Vanligtvis är det torrt och kan rengöras med en dammsugare.

9.1 Rengöra filtren

Filtren samlar in allt ludd som samlas under torkningen. För att säkerställa att torkskåpet fungerar perfekt, måste luftfiltret och luddfiltret rengöras åtminstone när det indikeras av produkten.

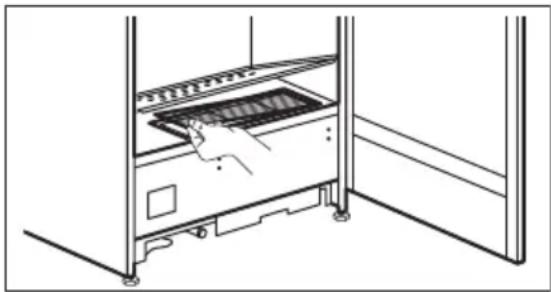

• Luddfiltret kommer man åt genom att lyfta på skyddsplatta.
• Rengör filtret med en fuktig trasa.

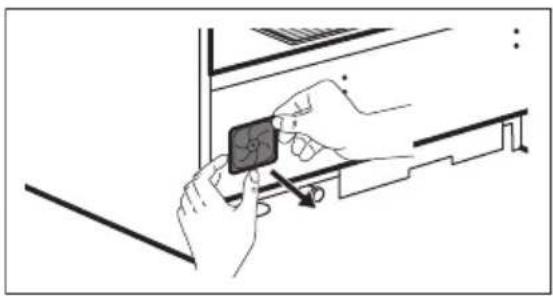

• Luftfiltret kommer man åt genom att dra ramens hörn utåt.
• Skölj filtret under rinnande vatten.

Använd aldrig torkskåpet utan luftfilter och luddfilter eller med skadade eller blockerade filter.

9.2 Tömning av kondensvattentanken

Det rekommenderas att tömma kondensvattentanken efter varje torkning.

WARNING!

Kondensvattnet är inte lämpligt som dricksvatten eller till matlagning.

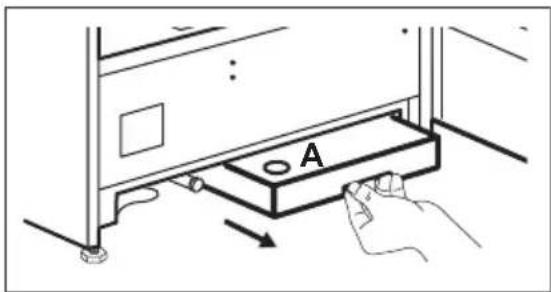

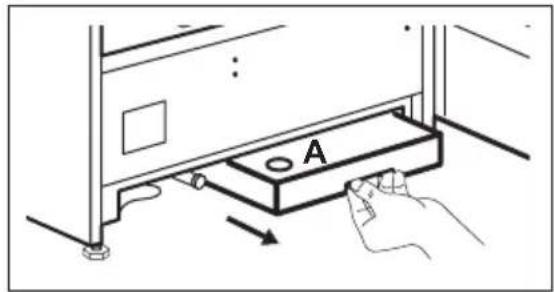

• Ta loss tanken genom att dra den utåt.
• Töm tanken genom det öppna locket (A)
• Installera tanken genom att trycka in den.

Tanken är korrekt installerad när den är jämn med frontpanelen ovan.

10. TEKNISKA DATA

Höjd 1940 mm

Bredd 597 mm

Djup 615 mm

Nätspänning 230 V

Säkring 10 A

IP-klassificering IP 24

Fuktkontroll 5 nivåer

Timerkontroll 8 timmar

Maximal total effekt 900 W

Total hänglängd 16 m

Kapacitet 4 kg (torr vikt)

11. FELSÖKNING

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Se till att stickkontakten sitter ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
Kontrollera att säkringarna är hela	Kontrollera säkringarna. Byt om så behövs.
Kontrollera att huvudströmbrytaren är påslagen.	Slå på huvudströmbrytaren.
Otillfredsställande torkresultat.	Fel torktid eller torknivå har valts.	Välj rätt program.
	Luftflödet runt filtret är blockerat.	Ta bort objektet som står i vägen.
	För stor tvättmängd. Överskrid inte maximal kapacitet.
	Tvätten är ojämnt fördelad.	Distribuera tvätten jämnare.
Programmet har avslutats med ett larm.	Kondensvattentanken är full.	Töm tanken.
	Filtren är tilltäpptta. Rengör filtren.
	Systemet är överhettat. Kontrollera filtren och starta om.
Programmet återupptas inte efter tömning av tan-ken.	Tanken är inte korrekt dit-satt.	Sätt tillbaka tanken rätt.
Larmet för kondensvatten-tanken är full går på även om produkten är ansluten till golvbrunnens utlopp.	Tömningslangen är an-tingen igensatt eller inte korrekt installerad.	Rengör tömningslangen och kontrollera installationen.
Tre inställningsindikatorer blinkar.	Problem med temperatur-sensor.	Kontakta närmaste auktoriserade serviceverkstad.
Belysningen fungerar inte Lampan är i standby-läge. Stäng och öppna dörren.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

11.1 Byte av glödlampan.

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Endast servicepersonal får byta ut lampan.

Kontakta ett auktoriserat servicecenter.

12. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
