Produkttyp	Köksfläkt
Märke	Gorenje
Modell	GHV62B
Installationstyp	Kanalförsedd eller recirkulerande (filterversion)
Bredd	60 cm
Djup	50 cm
Höjd (min-max)	60 - 110 cm
Vikt	18 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	250 W
Belysning	LED, integrerad
Antal lampor	2
Lampeffekt	3 W var
Motorhastigheter	9 + 2 intensiv (Hastigheter 1-11)
Kontrolltyp	Touch med skjutreglage
Sugpanel	Perimetrisk sugpanel
Automatisk ventilation	Ja, med sensor
Timer	10/20/30 minuter
Uppfriskning	Ja (24h)
Fettfilter	Tvättbart metall, rengöring varje månad
Kolfilter	Utbytbart var 4:e månad (filterversion)
Filtermättnadsindikator	Fett (40h) och Kolfilter (160h)
Minsta avstånd från spishäll	45 cm (el), 50 cm (gas)
Säkerhetsfunktioner	Automatisk avstängning, termiskt skydd

Vanliga frågor - GHV62B GORENJE

Vilken är den minsta installationshöjden ovanför spishällen?

Minsta avståndet mellan kokytan och fläktens lägsta del är 45 cm för elektriska spisar och 50 cm för gas- eller blandspisar. Följ alltid spishällstillverkarens instruktioner om de anger ett högre avstånd.

Hur rengör jag fettfiltret?

Fettfiltret bör rengöras minst en gång i månaden. Du kan tvätta det i en diskmaskin på låg temperatur (max 70°C) och kort program. Använd icke-aggressiva rengöringsmedel. Efter tvätt, torka den i ugn på max 100°C i en timme. Byt ut det var 2:e år.

Hur ofta ska jag byta ut kolfiltret?

Kolfiltret (används i recirkulationsläge) bör bytas ut var 4:e månad eller när mättnadsindikatorn (T9 blinkar) varnar. Det kan inte tvättas eller regenereras.

Kan fläkten användas i kanalförsett eller recirkulerande läge?

Ja, GHV62B kan användas både som kanalversion (ångor leds ut) och som filterversion (recirkulerande). I filterversion måste du installera ett kolfilter (medföljer ej).

Hur aktiverar jag den automatiska ventilationsfunktionen?

Tryck på T3-knappen. Fläkten startar på hastighet 2 och justeras automatiskt baserat på en sensor. För att avaktivera, tryck på T3 igen. Om sensorn misslyckas ljuder en akustisk signal i 10 sekunder.

Vad gör de olika timerinställningarna?

Tryck upprepade gånger på T8 för att ställa in en timer på 10, 20 eller 30 minuter. Efter inställd tid stängs fläkten av automatiskt. Timern fungerar endast när fläkten är på (inte under timer eller automatisk ventilation).

Hur kalibrerar jag sensorn?

Med motorn avstängd, tryck på T4 i 5 sekunder. Kalibreringen varar 15 minuter med motorn igång. Utför detta vid första påslagning, vid byte av spishällstyp eller om automatisk ventilation inte fungerar. Kalibrera i en luktfri miljö.

Vad betyder filtermättnadsindikatorerna?

Indikatorn för fettfilter (T9 lyser) tänds efter 40 timmars användning och uppmanar till rengöring. Indikatorn för kolfilter (T9 blinkar) varnar efter 160 timmar och uppmanar till byte. Återställ genom att trycka på T9 med fläkten avstängd.

Vad ska jag göra om lamporna inte fungerar?

Fläkten använder integrerade LED-lampor som inte kan bytas av användaren. Om de går sönder, kontakta Teknisk service för byte.

Är det säkert att använda fläkten med gasspis?

Ja, men se till att rummet är välventilerat. Fläkten får inte användas samtidigt med gasapparater om inte tillräcklig ventilation finns. Använd aldrig öppen eld under fläkten och övervaka stekning för att förhindra oljebränder.

BRUKSANVISNING GHV62B GORENJE

SV Monterings- och bruksanvisningar

GHV62X

GHV62B

GHV92B

GHV92X

Kullfilter (kun med resirkulering av luften)

Fig. 16

Följ noga instruktionerna i denna manual.

Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

! Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller

flytt skall instruktionsboken alltid följa med produkten.

! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
! Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

! VARNINGSFÖRESKRIFTER

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat

under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

ANVÄNDNING

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

Varning! Avledningsröret medlevereras inte och skall införskaffas separat.

Röret skall, även när det är horisontellt draget, alltid luta lätt (cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
! Använd rör vars insida är så slät som möjligt.
! Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

INSTALLATION

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 45cm om det är frågan om en elektrisk spis och 50cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor i det kabeln skadats.

Montering

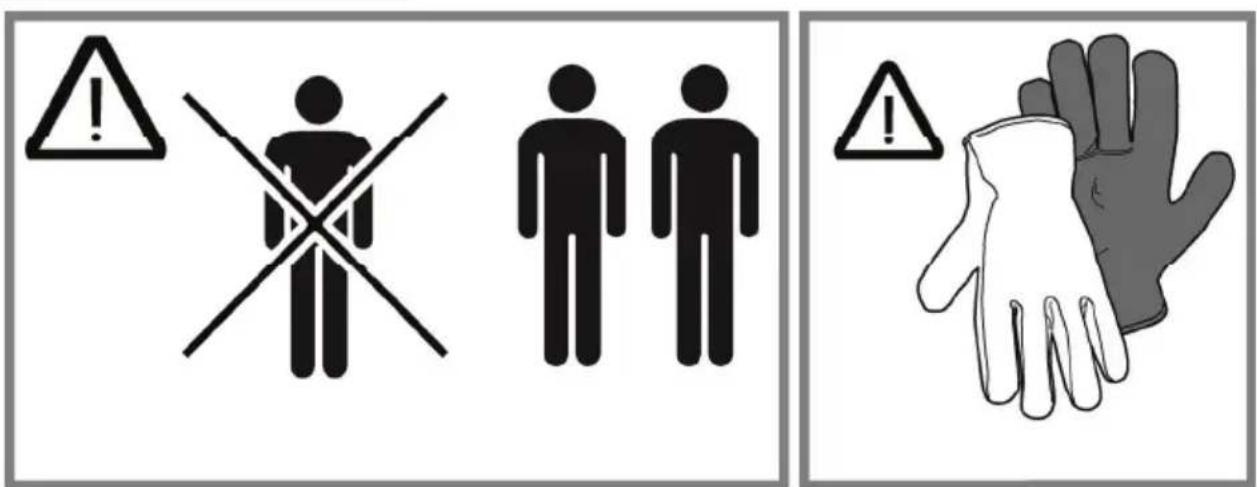

Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
  • Ta ur det/de aktiva kolfiltret/n om sådana

FUNKTION

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.
• Om det är möjligt skall möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syftet att öka åtkomligheten till taket/väggen där fläkten skall installeras. I annat fall skall möbler och delar i området intill installationsplatsen så långt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.
• Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning för avledningsrörets passage).

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Denna modell är försedd med en utvändig utsugningspanel.

Panelen bidrar till att optimera fläktens prestanda.

T1 - ON/Stand By

- välj T1 för att logga in, ställa in och starta vilken funktion som helst till fläkten:

Ikonerna ett kommando som är väljbart av användaren kommer att lysas upp (ljus med låg intensitet)

Obs = Ikonen T9 förblir släkt, då det rör sig om en mättnad indikator, är det möjligt att ha tillgång till inställningen via proceduren som beskrivs i paragrafen "Tillstånd användning kolfilter/anti-fettfilter".

T2 - ON/OFF Ljus

SL1 - Ökning/Minskning ljusintensitet

• tryck T2, för att tända ljusen
• vidrör kommandot med en fingerörelse mot höger, för att öka intensiteten på ljuset (intensitet 1 --- > intensitet 9);
• vidrör kommandot med en fingerrörelse mot vänster, för att minska intensiteten på ljuset(intensitet 9 --- > intensitet 1);
• tryck T2, för att släcka ljusen

Obs = ljuset tänds, för första gången, automatiskt till intensitet 1; de följande gångerna kommer det att tändas efter intensiteten som ställdes in innan släckningen.

T3 - Autoventilering

- tryck T3 för att aktivera funktionen för autoventilering

- hastigheten för utsugningen startas i början från den andra hastigheten, varefter den kommer att ställas in automatiskt av sensorn.

- tryck T3 för att inaktivera autoventilationen Obs = om användaren ingriper på andra funktioner som ställer in hastigheten, kommer funktionen autoventilation att inaktiveras.

OBS! Om sensorn inte klarar av att anslutas korrekt, startar inte motorn och en ljudsignal avges i 10 sekunder

Obs - speciella fall angående sensors funktion

1) om sensorn ställer in hastigheten
"Tidkontroll eller Tidkontroll x2", efter 5min, kommer utsugningen att återvända till den nionde hastigheten;
2) om det inte förekommer några andra hastighetsbyten på 10 min, stängs fläkten av och funktionen autoventilering inaktiveras;

Val av spishäll

Denna åtgärd förbättrar funktionen av fläkten på autoventilation;

med avstängd motor, fortsätt med följande steg:

• tryck T3 i 5 sekunder:
  T5 och T6 tänds.
• tryck T5 för att välja Gasspishäll;
• tryck T6 för att välja Elektrisk spishäll.
  Obs = Gasspishällen är inställd automatiskt

Detta förfarande är viktigt för att sensorn som reglerar fläkten i automatiskt ventilationsläge ska fungera korrekt.

Det ska utföras:

• första gången som fläkten sätts på
• när spishällen väljs/byts ut
• varje gång som det inträffar en funktionsstörning på fläkten i automatiskt ventilationsläge.

Kalibreringen ska helst utföras utan särskilda lukter i rummet och när ingen matlagning pågår.

Gör på följande sätt för att kalibrera sensorn:

- Tryck på T4 i 5 sekunder med avstängd motor.

Kalibreringen varar i 15 minuter, under vilken:

- motorn är påslagen på den andra hastigheten

- T4 blinkar.

När kalibreringen har slutförts på rätt sätt:

• stängs motorn av
• T4 släcks (svagt ljus)

OBS! För att avbryta kalibreringen, tryck på T4 i 5 sekunder. På så sätt annulleras kalibreringen och måste sedan upprepas.

T4 - ON/OFF Motor

SL2 - Ökning/Minskning hastighet motor

• tryck T4 för att starta motorn
• vidrör kommandot med en fingerörelse mot höger, för att öka hastigheten på motorn (hastighet 1 --- >hastighet 9);
• vidrör kommandot med en fingerrörelse mot vänster för att minska hastigheten (hastighet 9 --- > hastighet 1);
• tryck T4 för att stänga av motorn

P

T5 - Tidskontroll

(intensiv : hastighet 10)

- tryck T5 för att aktivera tidskontroll funktionen:

fläkten stannar i 5 min på hastigheten 10, varpå efteråt återgår den till den tidigare inställda hastigheten;

- tryck T5 för inaktivera tidskontroll funktionen.

T6 - Tidskontroll X2

(intensiv : hastighet 11)

• tryck T6 för att aktivera tidskontroll funktionen
• fläkten stannar i 5 minuter på hastigheten 11, varpå efteråt återgår den till den tidigare inställda hastigheten;
• tryck T6 för att inaktivera tidskontroll funktionen.

24h

T7 - Funktion "uppdatera"

• tryck T7 för att aktivera funktionen "uppdatera"
• efter 5 min från avstägning, så startar

fläkten automatiskt på hastighet 1, i 10 minuter; sedan stängs den av igen.

- tryck T7 för att inaktivera funktionen "uppdatera"

Obs = funktionen är aktiv när T7 är belyst

T8 - Timer/Automatisk avstängning

- tryck T8 för att aktivera funktionen ( då fläkten är startad automatiskt - inte med tidskontroll eller autoventilering),

10' - vid först trycket ställs timern in med avstängning efter 10 minuter; Obs = funktionen är aktiv med T8-1 belyst
20' - vid andra trycket ställs timern in med avstängning efter 20 minuter; Obs = funktionen är aktiv med T8-2 belyst
30' - vid tredje trycketställs timern in med avstängning efter 30 minuter; Obs = funktionen är aktiv med T8-3 belyst

efter att man har valt önskad tid, släpp T8; nedräkningen börjar efter 5 sekunder.

- när den inställda tiden har gått, stänger fläkten av sig själv

T9 - Användningsläge kolfilter

• för att aktivera funktionen tryck ner samtidigt T8+T9, i tre sekunder, med avstängd fläkt;
  Obs = T9 lyses upp, funktionen är aktiv
• för att inaktivera funktionen tryck ner samtidigt T8+T9. i tre sekunder, med avstängd fläkt;
  Obs = T9 blinkar, funktionen är inaktiverad.

Signaleringen för kolfiltrets

mättnadförekommer efter 160 timmars användning och signaleras genom blinkning av T9; när följande signalering förekommer måste kolfiltret bytas ut.

Efter underhållet:

- tryck ner T9, när fläkten är avstängd, för att inaktivera signaleringen, och för att starta beräkningen av kolfiltrets effektivitet på nytt.

- Användningsläge fettfilter

- Funktionen är alltid aktiv

Signaleringen angående fettfilter

mättnadenuppstår efter 40 timmars

användning och signaleras via en belysning av T9;

När följande signalering uppstår måste anti-fettfiltret tvättas.

Efter underhållet:

- tryck ner T9, när fläkten är avstängd, för att inaktivera signaleringen, och för att starta beräkningen av fettfiltrets effektivitet på nytt.

UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk.

Följ därför ovanstående instruktioner noga.

Panel

Fig. 8-18

Rengör den yttre utsugningspanelen med samma intervaller som fettfiltret, använd en trasa och ett flytande rengöringsmedel som inte är för starkt. Undvik att använda ämnen med slipverkan.

Fettfilter

Fig. 9-17

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Det bör rengöras minst en gång i månaden (eller när systemet för indikation om mättnad av filtren - om ett sådant är förutsett på den innehavda modellen - anger detta behov) med icke-aggressiva rengöringsmedel i diskmaskin på låg temperqatur och med kort cykel.

(Tmax: 70°)

Med rengöring i diskmaskin kan metalldelarna missfärgas.

Filtret måste torkas i ugn vid en temperatur på max 100°C i en timme. Repetera operationen om filtret fortfarande är fuktigt.

Byt ut filtret minst vartannat år.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 16

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt).

Filtret kan INTE rengöras eller återanvändas.

Runda Kolfilter

Applicera ett filter på varje sida för att täcka motorfläkthjulets båda skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filtret moturs.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

gorenje+

LIB0101526 Ed. 10/14
