Produkttyp	OLED-TV
Modell	KD-55AG8
Märke	Sony
Skärmdiagonal	55 tum (139 cm)
Upplösning	3840 x 2160 pixlar (4K UHD)
Panelteknik	OLED
Operativsystem	Android TV
HDR-stöd	HDR10, HLG, Dolby Vision
Uppdateringsfrekvens	100 Hz (nativ)
Mått (med stativ)	ca. 1226 x 776 x 280 mm
Mått (utan stativ)	ca. 1226 x 710 x 69 mm
Vikt (med stativ)	ca. 18,6 kg
Vikt (utan stativ)	ca. 17,7 kg
Strömförsörjning	220-240 V AC, 50/60 Hz
Effektförbrukning (drift)	ca. 150 W
Effektförbrukning (standby)	< 0,5 W
Anslutningar	4x HDMI, 2x USB, 1x LAN, WLAN, Bluetooth
Ljudutgång	2x 10 W högtalare, Dolby Atmos
Smart-TV-funktioner	Webbläsare, appar (Netflix, YouTube, etc.), röststyrning
Rengöring	Torka av med en mjuk, torr trasa. Använd inte kemiska rengöringsmedel.
Säkerhetsanvisningar	Skydda enheten mot fukt, blockera inte ventilationsöppningar, använd endast original nätadapter.
Reservdelar/tillbehör	Fjärrkontroll, nätkabel, stativ ingår. Ytterligare delar via Sony-service.
Tillverkningsår	2019

Vanliga frågor - OLED KD-55AG8 SONY

Hur ansluter jag externa enheter till TV:n?

Kan jag montera TV:n på väggen?

Vilka appar är förinstallerade?

Hur uppdaterar jag programvaran?

Varför visar TV:n ingen bild?

Hur ansluter jag Bluetooth-hörlurar?

Kan jag justera bildskärmsinställningarna?

Hur rengör jag OLED-skärmen?

Stöder TV:n Dolby Atmos?

Var hittar jag bruksanvisningen?

BRUKSANVISNING OLED KD-55AG8 SONY

Installationsinformation för användning av Sony Väggfäste (SU-WL450)

Modeller som stöds:

KD-65AG8 / 55AG8

Till kunder

För att skydda produkten och av säkerhetsskäl rekommenderar Sony starkt att TV:n installeras av Sony-återförsäljare eller licensierade installatörer. Försök inte att installera den själv.

Till Sony-återförsäljare och installatörer

Ägna full uppmärksamhet åt säkerheten under installation, periodiskt underhåll och undersökning av denna produkt.

Tillräcklig expertis krävs för att installera denna produkt, speciellt för att fastställa väggens styrka när det gäller att hålla upp TV:ns vikt. Anlita alltid en Sony-återförsäljare eller en licensierad installatör och ägna vederbörlig uppmärksamhet åt säkerhet under installationen. Sony är inte ansvarsskyldiga för materiella skador eller personskador som orsakats av felaktig hantering eller felaktig installation.

För säkerhet och riktig installation, följ användarinstruktionerna för väggfästet, TV:ns startguide och anvisningarna i denna manual.

Om säkerhet

Tack för att du valt denna produkt.

Till kunder

Installationen av denna produkt kräver att du har tillräckliga kunskaper. Se till att anlita en Sony-återförsäljare eller en behörig montör för att utföra installationen och var särskilt noggrann med säkerheten under installationen. Sony är inte ansvarigt för eventuella person- eller materiella skador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte.

För Sony-återförsäljare

Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte hållas ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge den här bruksanvisningen till kunden efter utförd installation.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Läs den här guiden noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk.

Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Förebygg sådana olyckor genom att inte åsidosätta säkerheten.

SE UPP

Angivna produkter

Detta väggfäste är tillverkat för att användas tillsammans med passande TV-apparater. Se respektive referensguide för varje TV-apparat för att se om detta väggfäste kan användas.

Till kunder

WARNING

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller dödsfall som följd av brand, elektriska stötar, att produkten välter eller faller ner.

Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs.

Om väggfästet eller TV:n inte installeras på rätt sätt kan följande olyckor ske. Se till att installationen utförs av behörig personal.

• TV:n kan falla ner och orsaka allvarliga skador som skrapsår eller benbrott.
• Om väggen där väggfästet monteras inte är stabil, jämn eller lodrät mot golvet, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen skall vara stark nog att klara en vikt på minst fyra gånger TV:ns vikt. (Mer information om vikten finns i referensguiden till TV:n.)
• Om inte installationen av väggfästet sitter stabilt kan enheten lossna och orsaka skador på person och/eller egendom.

Överlåt förflyttning eller nedmontering av TV:n till behörig person.

Om obehöriga personer transporterar eller monterar ner TV:n kan den falla och orsaka allvarliga person- eller egendomsskador. Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) bär eller de-monterar TV: n.

Ta inte ur några skruvar etc. efter att TV:n monterats.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Modifiera inte väggfästets olika delar.

Då kan väggfästet lossna och orsaka skador på person och/eller egendom.

Montera ingen annan utrustning än den specificerade produkten.

Detta väggfäste är tillverkat enbart för användning tillsammans med angiven produkt. Om du använder det för montering av annan utrustning kan det lossna eller gå sönder och orsaka skador på person eller egendom.

Utsätt inte väggfästet för annan belastning än den från TV:n. Skaka inte TV:n åt vänster/höger, uppåt/nedåt.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Luta dig inte mot eller häng på TV:n.

Luta dig inte mot eller häng på TV:n eftersom den kan falla ner på dig och orsaka allvarlig skada.

SE UPP

Om du inte efterföljer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

Hantera enheten försiktig när du rengör den eller utför underhåll.

Tyng inte onödigt mycket på TV:ns ovensida. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

• Om du använder TV:n monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.
• Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.
• Använd inte väggfästet på platser som är utsatta för mekanisk vibration.

Installera väggfästet

Till Sony- återförsäljare

WARNING

Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstäende säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.

Installera inte väggfästet på en yta där TV:ns hörn eller sidor skjuter ut från väggen.

Installera inte väggfästet på en yta, till exempel en pelare, där TV:ns hörn eller sidor skjuter ut från väggen. Om en person eller ett föremål råkar slå emot TV:ns utskjutande delar kan det leda till allvarlig person- eller egendomsskada.

Installera inte TV:n över eller under en luftkonditioneringsanläggning.

Om TV:n utsätts för vattenläckage eller luftströmmar från en luftkonditioneringsanläggning under en längre tid kan det leda till brand, elektriska stötar eller funktionsstörning hos TV:n.

Följ anvisningarna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven.

Om någon av skruvarna sitter löst eller lossnar kan väggfästet lossna och orsaka skador på person eller egendom. Se till att du använder rätt skruv för väggmaterialet och skruva fast enheten ordentligt med minst fyra skruvar på 8 mm i diameter (eller motsvarande).

Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen.

Om någon av skruvarna sitter löst eller lossnat helt, kan TV:n lossna och orsaka personskador eller skador på TV:n.

Fäst och dra åt skruvarna på den plats där de är avsedda att sitta.

I annat fall kan TV:n falla ner och orsaka personskador eller skador på TV:n.

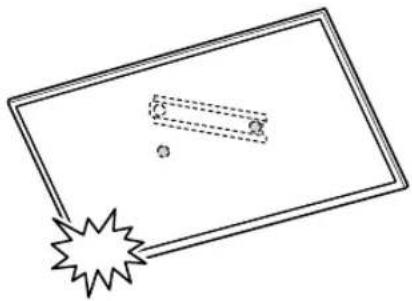

Utsätt inte TV:n för stötar vid installationen.

Om TV:n utsätts för stötar kan den falla ner eller gå sönder. Detta kan orsaka personskador.

Installera TV:n på en vägg som är både lodrät och slät.

Annars kan TV:n falla ner och orsaka personskador.

När TV:n installerats på rätt sätt fäster du kablarna ordentligt.

Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV:n.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.

Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med väld, kan de inre ledarna i kablarna friläggas, vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt.

Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej.

Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur.

Montera TV:n på väggen

Installationsanvisningarna skiljer sig åt beroende på vilken TV du använder.

Använd väggfästet SU-WL450 för att installera TV:n på väggen.

Obs!

- Var noga med att förvara de borttagna skruvarna på en säker plats och håll dem borta från barn.

Förbereda installationen

• Ha TV:ns referensguide och startguide till hands före installation.
• Innan du påbörjar monteringen bör du se till att ha en Phillips-skruvmejsel som passar skruvarna.
• Kontrollera din TV:s monteringsplats.
• Förbered minst fyra skruvar med en diameter på 8 mm och en skruv med en diameter på 5 mm eller liknande (medföljer ej). Välj skruvar som är lämpliga för väggmaterialet.

Kontrollera delarna

Medföljer SU-WL450

- Kontrollera så att alla delar medföljer.

A Bas (20) (1) B Block (2)
© PSW 6x20 (4) D PSW 4 x 20 medbussning (2)
E Distans (20) (2) F	Rem (1)
G Bussning (20)(M4) (2)	H PSW 4x20 (2)
I Basadapter (2) J PSW 4x10 (8)
K Distans (60) (2) LPSW 6x50 (2)
M Bussning (M4) (2) N PSW 4x50 (2)

Välja installationsplats

1 Välj installationsplats.

Kontrollera att väggen är stor nog för TV:n och att den är stark nog för en vikt som är fyra gånger TV:ns vikt.

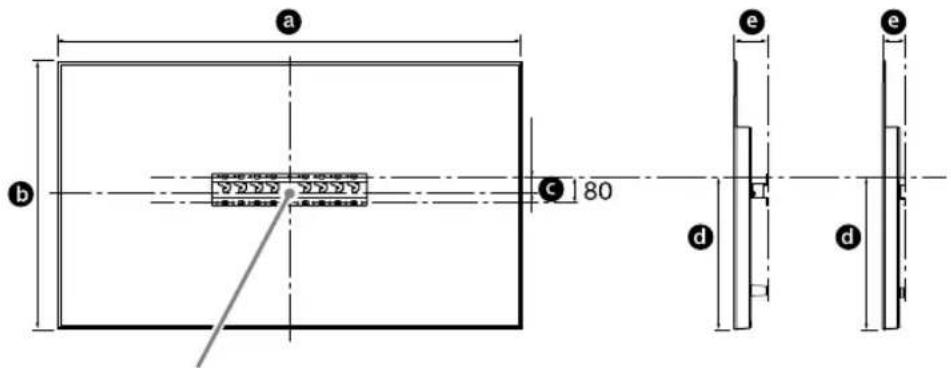

Se följande tabell beträffande att installera TV:n på väggen. Se TV:ns referensguide avseende TV:ns vikt.

Standardmontering Väggnära montering

Skärmens mittpunkt

Enhet: mm

Modellnamn	Bildskärmsmått		Avstånd till skärmens mittpunkt	Monteringsavständ
	a	b	c	d	e
					Standard- montering Väggnära montering
KD-65AG8 1 450 834 49 471 112 72
KD-55AG8	1 229 710 71 431 112 72

Obs!

• Värdena i tabellen kan variera en aning beroende på installationen.
• När TV:n monteras på väggen lutar TV:ns övre sida något framåt.

Se till att det finns ett tillräckligt stort mellanrum mellan TV:n och taket och utskjutande delar av väggen enligt nedan.

Enhet: mm

- För att säkerställa lämplig ventilation och förhindra ansamling av smuts och damm:

• Lägg inte TV-apparaten ner, och montera den inte upp och ned, bak och fram, eller med en kortsida uppåt.
  — Placera inte TV-apparaten på en hylla, matta, säng eller i ett skåp.
  — Täck inte TV-apparaten med tyg, t.ex. gardiner, eller annat material som tidningar etc.
• Installera inte TV-apparaten så som visas nedan.

Luften kan inte cirkulera fritt.

Obs!

- Om du avser att dra kablarna i väggen ska ett hål för detta borras i väggen innan installationen påbörjas. Förbered ett hål i väggen utanför basen (20) Ⓐ, basadapter ① och distansen (20) Ⓔ, distansen (60) Ⓑ för att förhindra att kablarna kläms.

2 Välj typ av väggmontering.

Avståndet från TV:ns baksida till väggen väljs enligt anvisningarna nedan.

2-a Standardmontering 2-b Väggnära montering

Se tabellen i steg 1.

WARNING

- När 2-b väljs är åtkomst till uttagen på baksidan begränsad.

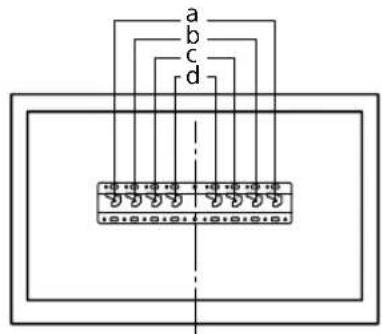

3 Se tabellen nedan för information om monteringsplats för basadaptern. Om 2-b väljs kan du hoppa över detta steg.

Modellnamn Hakens placering
KD-65AG8	b
KD-55AG8

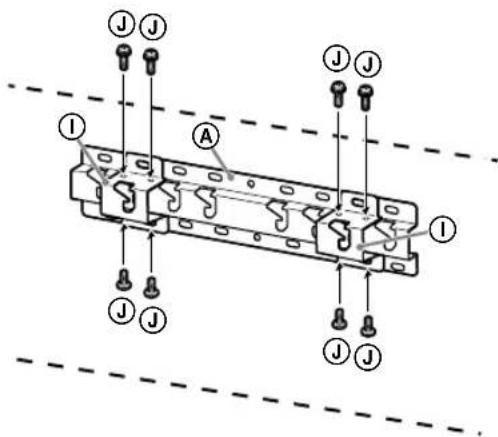

Montera basadapter Ⓘ med skruv (PSW 4x10) Ⓙ i bas (20) Ⓐ när 2-a väljs.

4 Avgör var skruvarna ska sitta vid montering av basen (20) Ⓐ.

Se specifikationerna på sidan 12. När du väljer 2-a ska hålpositionerna för basadapter ① användas.

WARNING

• Den vägg som TV:n ska monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV:ns vikt (Se din TV:s referensguide för information om dess vikt.).
• Försäkra dig om att väggen där TV:n skall monteras är tillräckligt stark. Förstärk väggen ordentligt om så behövs.

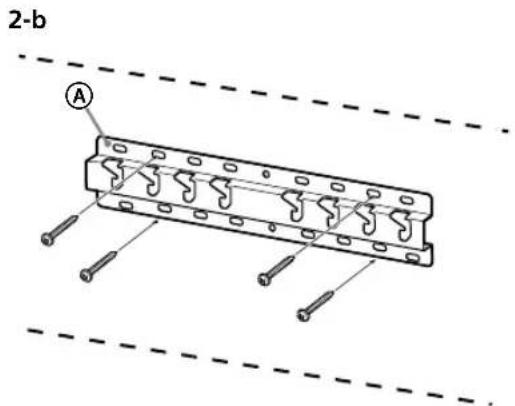

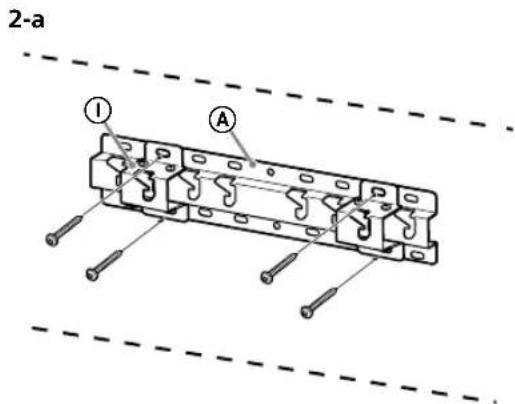

Montera basen på väggen

• Förbered minst fyra skruvar med en diameter på 8 mm eller liknande (medföljer ej).
• Sätt fyra skruvar i hålen för basadapter ① med bas (20) Ⓐ (endast 2-a).
• Fäst basen (20) Ⓐ horisontellt på väggen.

Förbered installationen av TV:n

Var noga med att fästa bordsstativ innan TV installeras på väggen enligt instruktionerna i Startguide.

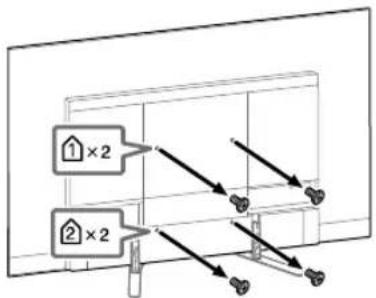

1 Ta bort skruvarna från TV:ns baksida.

2 Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna genom att hänvisa till "Medföljer SU-WL450" i "Kontrollera delarna" på sidan 5.

Obs!

• Fäst monteringsdetaljerna ordentligt med skruvar.
• Om du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}.
• Glöm inte att spara använda eller oanvända delar på en säker plats för framtida användning. Spara denna bruksanvisning för framtida användning.

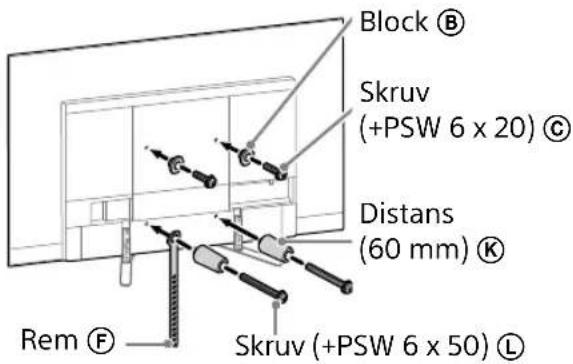

Standardmontering (2-a)

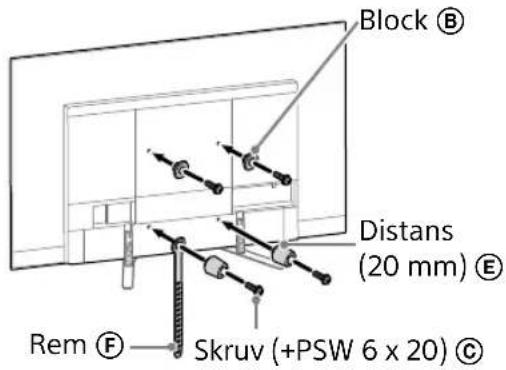

Väggnära montering (2-b)

3 Anslut nödvändiga kablar till TV:n.

Se till så att du ansluter kablarna innan du monterar TV:n på väggen. Det går inte att ansluta kablarna när TV:n är monterad. Se referensguiden som följde med TV:n.

Obs!

• Anlita en behörig montör för att utföra kabeldragningen i väggen.
• Samla ihop anslutningskablarna för att undvika att du trampar på dem innan väggmontering sker.

4 Ta loss bordsstativet från TV:n.

• Var försiktig när du lyfter TV:n när bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador.
• Var försiktig när du tar bort bordsstativ från TV:n för att hindra den från att ramla och skada ytan som TV:n sitter på.

Montera TV:n på väggen

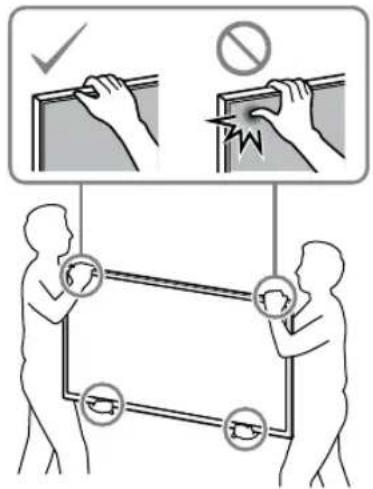

1 Lyft TV:n.

- Information om var blocken Ⓑ ska hänga på basen eller basadaptern finns i tabellen under steg 3 i avsnittet "Välja installationsplats" på sidan 7. - Se till att baksidan av TV: n berör basen- eller basadaptern när du håller TV: n.

- Håll TV:n säkert med båda händerna.

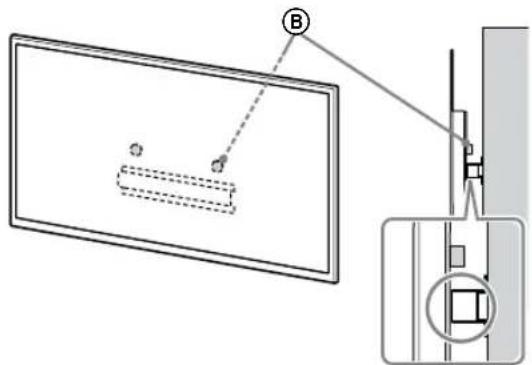

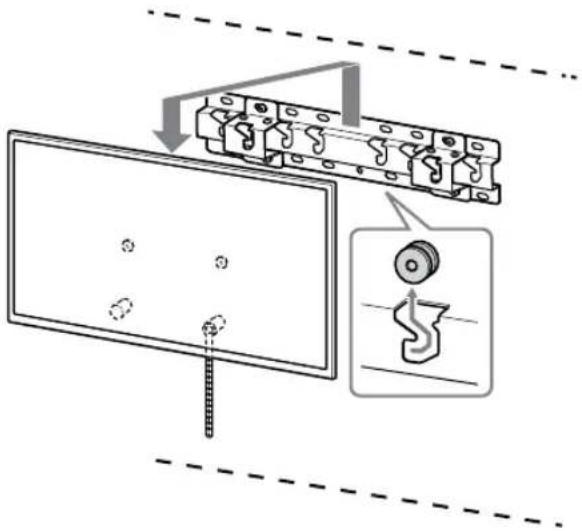

2 Montera TV:n på basen eller basadaptern.

• Försiktigt låt TV:n glida ner och häng block Ⓑ fästa till baksidan på TV:n till basen eller basadaptern, och tillse att formen på hålen bekräftas.
• När TV:n har monterats på väggen ska man kontrollera att blocken Ⓑ är ordentligt fästa i basen eller basadaptern.
• Frigör båda händerna sakta för att säkerställa att TV:n inte faller ner.

- Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) håller TV:n när den bärs.

3 Förhindra att TV:ns nedre del flyttar sig.

- Spänn åt remmen Ⓕ och fäst den ordentligt i väggen.

- Använd en skruv på 5 mm i diameter eller liknande (medföljer ej).

Obs!

- Försök dra TV:ns nedre del mot dig för att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den ska och remmen Ⓔ måste dras åt ytterligare.

Kontrollera att installationen har slutförts

Kontrollera följande punkter.

• Att blocken Ⓑ hänger ordentligt på basen eller basadaptern.
• Sladden och kabeln inte har vridits eller kommit i kläm.
• Remmen Ⓕ är åtdragen och inte hänger slappt.

WARNING

- Felaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts.

Övrig information

Ta bort TV:n genom att utföra installationsförfarandet i omvänd ordning.

- Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) håller TV:n när den tas bort.

Specifikationer

Mått: (cirka.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (fall 2-b)

h2 : 60 (fall 2-a)

Vikt (endast bas): (cirka.) [kg]

0,8

Design och specifikationer kan ändras utan föregående meddelande.
