Produkttyp	LCD-TV med LED-bakgrundsbelysning
Märke	Sony
Modell	KD43XH8505BU
Skärmstorlek (diagonal)	108,0 cm / 43 tum
Skärmupplösning	3840 x 2160 pixlar (4K)
TV-standarder	Analog: B/G, D/K, I; Digital: DVB-T/DVB-C/DVB-T2; Satellit: DVB-S/DVB-S2
Färgsystem	PAL/SECAM/NTSC3.58 (endast video)/NTSC4.43 (endast video)
Ljudeffekt	10 W + 10 W
Trådlös anslutning	Wi-Fi IEEE 802.11a/b/g/n/ac ; Bluetooth 4.2
HDMI-uttag	4 HDMI-ingångar (HDCP 2.3, 4K-stöd)
USB-uttag	3 USB-portar (2x USB 2.0, 1x USB 3.1 Gen 1)
Andra anslutningar	Antenn/kabel, satellit, komponentingång, AV, optisk utgång, hörlurar, LAN, CAM-plats
Mått med stativ (B x H x D)	96,5 x 62,4 x 26,4 cm
Mått utan stativ (B x H x D)	96,5 x 56,9 x 5,8 cm
Vikt med stativ	11,3 kg
Vikt utan stativ	10,8 kg
Strömförsörjning	19,5 V DC med medföljande nätadapter; ingång 220-240 V AC, 50 Hz
Strömförbrukning (standard)	89 W
Strömförbrukning (standby)	0,50 W (25 W vid programuppdatering/EPG)
Energiklass	B
Operativsystem	Android TV
Röstfunktioner	Google Assistant, röstsökning (kräver internetanslutning)
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 80 % RF (utan kondens)
Tillbehör (tillval)	Väggfäste SU-WL450

Vanliga frågor - KD43XH8505BU SONY

Hur sätter jag på Sony KD43XH8505BU TV?

Tryck på ⏻-knappen (standby) på fjärrkontrollen eller på strömknappen på TV:n. Efter anslutning kan initieringen ta cirka en minut innan den går att slå på.

Vad gör jag om fjärrkontrollen inte fungerar?

Byt ut batterierna mot nya. Kontrollera att det inte finns något hinder mellan fjärrkontrollen och TV:ns sensor. Om problemet kvarstår, starta om TV:n.

Hur monterar jag TV:n på väggen?

Använd det valfria väggfästet SU-WL450. Sony rekommenderar att installationen utförs av en auktoriserad återförsäljare eller professionell installatör. Följ anvisningarna som medföljer väggfästet och förbered TV:n genom att ta bort bordsstativet.

Hur återställer jag pinkoden för föräldralåset?

Om du har glömt din pinkod, ange 9999 som standardpinkod och ställ sedan in en ny pinkod.

TV:n stängs av av sig själv eller svarar inte, vad gör jag?

Starta om TV:n genom att hålla ner ⏻-knappen på fjärrkontrollen i cirka 5 sekunder. Om problemet kvarstår, koppla ur nätsladden, tryck på strömknappen på TV:n, vänta 2 minuter och anslut sedan igen.

Hur utför jag en programuppdatering?

Anslut TV:n till internet, gå till Inställningar > Enhetspreferenser > Om > Programuppdatering och följ instruktionerna. Sony rekommenderar regelbundna uppdateringar.

Kan jag använda en USB-hårddisk för att spela in program?

Ja, anslut en USB-hårddisk till USB 3-porten (Super Speed). Använd REC-knappen på fjärrkontrollen för att spela in det aktuella programmet. Se till att hårddisken är formaterad i förväg (TV:n guidar dig).

Hur aktiverar jag Google Assistant på fjärrkontrollen?

Tryck på Mic-knappen (mikrofon) på fjärrkontrollen. En internetanslutning krävs. Du kan till exempel säga « ta mig till ljudguiden » för röstinstruktioner.

Vilka ljudformat stöds via HDMI?

TV:n stöder linjär PCM upp till 5.1 kanaler, Dolby Audio, Dolby Atmos och DTS. Se Hjälpguiden för mer information beroende på HDMI-läge (eARC, ARC).

Hur rengör jag TV-skärmen?

Stäng av TV:n och koppla ur den. Använd en mjuk, torr trasa (mikrofiber) för att torka skärmen. Använd inte kemikalier, vatten eller slipande trasor som kan skada ytan.

BRUKSANVISNING KD43XH8505BU SONY

Följande manualer medföljer denna TV. Spara manualerna för framtida referensbehov.

Startguide

- Installation och inställning av TV:n.

Referensmaterial (denna manual) / Säkerhetsdokumentation

- Säkerhetsinformation, fjärrkontroll, felsökning, väggmontering, specifikationer m.m.

Hjälpguide (skärmmanual)

- Inställningar, Android-TV-funktioner, internetanslutning, felsökning m.m.

- Öppna hjälpguiden genom att trycka på HELP på fjärrkontrollen och välja Hjälpguide.

- Du kan ta fram hjälpguiden med din smartmobil.

VIKTIGT- Läs licensavtalet för slutanvändare av

programvara, innan Sony-produkten används. Genom att använda produkten godkänner du licensavtalet för slutanvändare av programvara. Licensavtalet för programvaran mellan dig och Sony finns tillgängligt på Sonys webbplats (http://www.sony.net/tv-software-licenses/) eller på produktens skärm. Gå till [Inställningar] → [Enhetsinställningar] → [Om] → [Juridisk information] → [Meddelanden och licenser].

Obs!

- Innan du använder TV:n ska du läsa "Säkerhetsinformation".

• Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.
• De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.
• "xx" som visas i modellnamnet motsvarar en numerisk siffra som har med design, färg eller TV-system att göra.

Identifieringsetikettens placering

Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida.

För modeller med medföljande nätadapter: Etiketter för nätadapterns modellnr och serienr sitter på nätadapterns undersida.

VIKTIGT MEDDELANDE

Meddelande för radioutrustning

Härmed försäkrar Sony Corporation att denna typ av radioutrustning KD-49XH9196, KD-49XH8599, KD-49XH8596, KD-49XH8588, KD-49XH8577, KD-49XH8505, KD-43XH9196, KD-43XH8599, KD-43XH8596, KD-43XH8588, KD-43XH8505 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: http://www.compliance.sony.eu/

Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller.

För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5 150 - 5 350 MHz-bandet är begränsat till inomhusanvändning endast.

Säkerhetsinformation

Installation

Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
- Placera TV-apparaten på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.
- Placera TV:n på en plats där den inte kan dras, tryckas eller vältas omkull.
- Montera TV:n så att TV:ns bordsstativ inte skjuter ut från TV-bänken (medföljer ej). Om bordsstativet skjuter ut från TV-bänken, kan det hända att TV:n välter, faller i golvet och orsakar personskada eller skada på TV:n.

• Lossa alla kablar från TV:n innan du transporterar den.
• Det krävs två eller fler personer för att bära en stor TV-apparat.
• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.
• När du lyfter eller flyttar TV:n ska du hålla den ordentligt i undersidan.

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

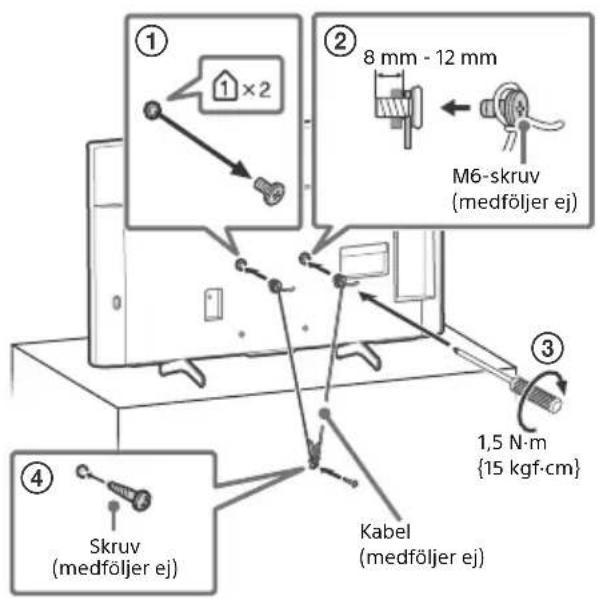

Förebyggande av fall

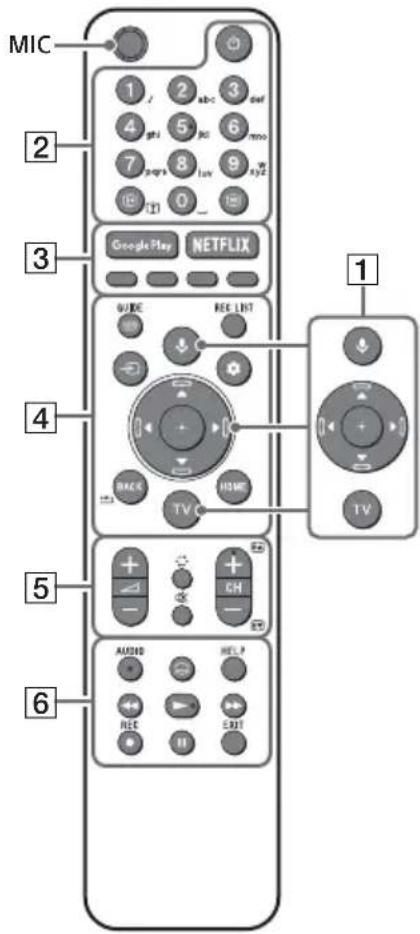

Fjärrkontroll och TV

Fjärrkontrollens form, plats, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/TV-modell.

SE

1 (Mikrofon): Använd Google Assistant* ^1k2 eller röstsökning* ^2 . Få tips om hur TV:n manövreras genom att trycka på

(Mikrofon) och tala in frasen "rösttips".*1

▲/▼/◄/►/⊕: Menynavigering och -val på skärmen.

TV: Visa TV-kanallistan eller växla till ingång.

2 ⏻ (TV-standby)

Sifferknappar

i+/? ( Visa a Visa information. tex

☐ (Text): Visa textinformation.

3 Google Play / NETFLIX ^1 / Färgknappar
4 GUIDE: Visa den digitala programguiden för TV eller kabel/satellit/extern box*1*3.

REC LIST: Visa Rec-listan för USB HDD/DVR*3.

(Ingångsväljare): Visa och välj ingångskällan, osv.

(Snabbinställningar): Visa snabbinställningar.

BACK/← HOME

5 +/- (Volym)

(Hoppa) 呂 (Ljudlöst)*4

CH +/−/☐/☐: Välj kanal eller nästa (☐) / föregående (☐) sida.

6 AUDIO: Välj ljud för flerspråkig källa eller dubbelt ljud (beroende på programkälla).

(Inställning av textning)

HELP: Visa Hjälpmenyn.

◀/▶/▶/||

- REC: Spela in det visade programmet på USB HDD/DVR*3.

EXIT

7 ⏻ (Strömbrytare)/+/-
8 Fjärrkontroll-sensor / Ljussensor / LED-belysning

*1 Endast för begränsad region/land/TV-modell/språk.
*2 En internetanslutning krävs för Google Assistant eller röstsökning.
*3 [Kabel / satellit / extern box-inställning]-inställning krävs.
*4 Genom att hålla ✉ (Ljudlöst) intryckt nås en åtkomlighetsgenväg.

Se Hjälpguiden för mer information.

Montera TV:n på väggen

Använda Väggfästet (tillval) (SU-WL450)\* (medföljer ej)

Till kunden:

Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-återförsäljare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Installationsinformation för Väggfäste

I bruksanvisningen för denna TV ges endast stegen för att förbereda TV:n för vägginstallation innan den installeras på väggen. För instruktioner om installation av Väggfäste, se installationsinformationen (Väggfäste) på produktsidan för din TV-modell. https://www.sony.eu/support

Förbereda montering på väggen

• Förbered TV:n för Väggfästet innan kablarna ansluts.
• Följ instruktionsguiden som levereras med Väggfästet för din modell. Experthjälp krävs för installation av denna TV, speciellt för att avgöra väggens styrka att hålla TV:ns vikt.
• Var därför noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.
• Skruvarna till Väggfäste medföljer inte.
• Endast en behörig servicetekniker bör utföra vägginstallationer.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:

—Väggfäste SU-WL450

- Använd de skruvar som levererades med Väggfästet när Väggfästet monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mätt från Väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på Väggfästets modell. Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

- Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du åter vill montera bordsstativet. Förvara skruvarna oåtkomligt för små barn.

* Endast för begränsad region/land/TV-modell.

Obs!

- Placera TV:n med dess skärm vänd nedåt på en plan och stabil yta täckt med en tjock och mjuk tygbit när du tar bort bordsstativet från TV:n för att förhindra att skada LCD-skärmens yta.

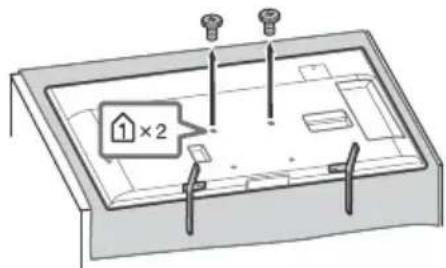

Ta bort skruvarna från TV:ns baksida

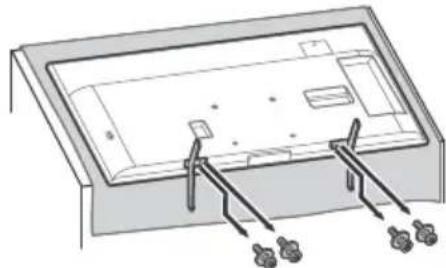

Ta bort bordsstativet från TV:n

För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg.

1 Starta om TV:n genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur strömsladden. Tryck därefter på strömbrytaren på TV:n och släpp den. Vänta i två minuter och anslut sedan strömsladden.
2 Se Hjälpmenyn genom att trycka på HELP på fjärrkontrollen.
3 Anslut din TV till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din TV uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar.
4 Gå in på Sonys supportwebbplats (information finns i slutet av denna manual).

När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Fjärrkontrollen fungerar inte.

• Bytut batterierna.
  Lösenordet till barnlåset har glömts av.
• Ange 9999 för PIN-koden och ange en ny PIN-kod.

Se Hjälpguide för mer information om felsökning.

Specifikationer

System

Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning

TV-system: Beroende på val av land/område/

TV-modell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2 ^4

Kanaltäckning: Beroende på val av land/område/TV-modell

Analog: UHF/VHF/kabel

Digital: UHF/VHF/kabel

Satellit*1: IF-frekvens 950-2 150 MHz

Ljudutgång: 10 W + 10 W

Trådlös teknik

Protokoll IEEE 802.11a/b/g/n/ac

Bluetooth ^® version 4.2

Frekvensband

Frekvensområde Utgångseffekt
Trådlöst LAN (TV)
2 400-2 483,5 MHz	< 20,0 dBm
5 150-5 250 MHz	< 23,0 dBm
5 250-5 350 MHz	< 20,0 dBm
5 470-5 725 MHz	< 20,0 dBm
5 725-5 850 MHz	< 13,9 dBm
Bluetooth®(TV)
2 400-2 483,5 MHz < 10,0 dBm
Bluetooth®(Fjärrkontroll)
2 400-2 483,5 MHz < 10,0 dBm

Uttag för ingångar/utgångar

Antenn/kabel

75 ohms externt uttag för VHF/UHF

Satellitantenn ^*1

Honkontakt av F-Typ, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton,

Distribution via enkel kabel-TV EN50494.

→ 000 / COMPONENT IN

YP_BP_R (komponentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ljudingång (phonokontakter)

AVIN

Videoingång (vanlig phonokontakt med Y-ingång)

HDMI IN 1/2/3/4 (stöd för 4K-upplösning, HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz) ^23 , 4096 × 2160p (24 Hz) ^2 , 3840 × 2160p (50, 60 Hz) ^3 , 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC-format ^4

Ljud:

I eARC (Enhanced Audio Return Channel)-läge

Se Hjälpguiden för mer detaljer.

Förutom eARC-läge

5,1-kanals linjär PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24-bitars, Dolby Audio, Dolby Atmos, DTS

Se Hjälpguiden för mer detaljer.

I ARC-läge

Tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, Dolby Atmos, DTS

Digitalt optiskt kontakt (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, DTS)

(Stereominiuttag)

Hörlurar

1, 2, 3 (HDD REC)*

6

USB-enhetsport (3 USB HDD-enhet för REC-funktion)

USB-port 1 och 2 har stöd för High Speed USB (USB 2.0)

USB-port 3 har stöd för Super Speed USB (USB 3.1 Gen 1)

CAM-plats (CA-modul)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika.

Kommunikationshastighet och -kvalitet garanteras inte.)

DC IN 19.5 V

Nätadapter ingång

Ström, informationsblad och annat

Strömförsörjning

19,5 V DC med nätadapter

Gradering: Inmatning 220 V - 240 V växelström (AC), 50 Hz

Energieffektivitetsklass

KD-49XH91xx / 49XH85xx: B

KD-43XH91xx / 43XH85xx: B

Skärmstorlek (diagonalt uppmätt) (Ca.)

KD-49XH91xx / 49XH85xx: 123,2 cm / 49 tum

KD-43XH91xx / 43XH85xx: 108,0 cm / 43 tum

Energiförbrukning

I [Standard]-läge

KD-49XH91xx / 49XH85xx: 105 W

KD-43XH91xx / 43XH85xx: 89 W

I [Dagsljus]-läge

KD-49XH9196, KD-49XH8599, KD-49XH8596,

KD-49XH8588, KD-49XH8577, KD-49XH8505:160 W

KD-43XH9196, KD-43XH8599, KD-43XH8596,

Årlig energiförbrukning ^*7

KD-49XH91xx / 49XH85xx: 146 kWh per år

KD-43XH91xx / 43XH85xx: 123 kWh per år

Energiförbrukning i standbyläge ^89

0,50 W (25 W i programvaruuppdateringsläge/

EPG-uppdateringsläge)

Bildupplösning

3 840 punkter (horisontell) × 2 160 linjer

(vertical)

Uteffekt

USB 1/2

max. 5 V, 500 mA

USB 3

max. 5 V, 900 mA

Mått (Ca.) (b × h × d) (cm)

med bordsstativ (utan bordsstativ)

KD-49XH91xx / 49XH85xx: 109,8 × 69,9 × 27,9

(109,8 × 64,4 × 5,8)

KD-43XH91xx / 43XH85xx: 96,5 × 62,4 × 26,4

(96,5 × 56,9 × 5,8)

Vikt (Ca.) (kg)

med bordsstativ (utan bordsstativ)

KD-49XH91xx / 49XH85xx: 13,7 (13,2)

KD-43XH91xx / 43XH85xx: 11,3 (10,8)

Övrigt

Valfritt tillbehör

Väggfäste: SU-WL450

Användningstemperatur: 0 °C – 40 °C

Luftfuktighet vid användning: 10 % – 80 %

relativ luftfuktighet (icke-kondenserande)

*1 Vissa TV-apparater har ingen DVB-T2- eller DVB-S/S2-teknologi eller inget uttag för satellitantenn.

*2 Om 4096 × 2160p matas in och [Bredbildsläge] är inställd till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2].

*3 För att stödja 18 Gbps, ställ in [HDMI-signalformat] till [Förbättrat format].

*4 Se Hjälpguiden på nätet för närmare detaljer.

*5 Anslut ditt ljudsystem till HDMI IN 3 för att sända TV-ljud till ditt ljudsystem.

*6 Endast för begränsad region/land/TV-modell.

*7 Energiförbrukning i kWh per år, baseras på TV:ns strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används

*8 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.

*9 Effektförbrukningen i standbyläge ökar när din TV är ansluten till nätverket.

Obs!

- Tillgången på valfria tillbehör beror på land/region/TV-modell/lager.

- Design och specifikationer kan ändras utan förvarning.

- Abonnemang på tjänster och program kan krävas och ytterligare villkor, förutsättningar och/eller avgifter kan gälla vid användning av Google Assistant.

Anmärkningar om digital TV

- Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och nätverksfunktioner kanske inte är tillgängliga i alla länder eller områden. Vissa funktioner kanske inte är aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift för sina tjänster.

- Denna TV stöder digitalsändning med användning av MPEG-2-, H.264/MPEG-4 AVC- och H.265/HEVC-codecs, men kompatibilitet med alla operatörs-/tjänstsignaler, vilka kan variera med tiden, kan inte garanteras.

Information om varumärken

• Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories. Tillverkad på licens från Dolby Laboratories. Sekretessbelagda, icke publicerade arbeten. Copyright © 2012-2018 Dolby Laboratories. Med ensamrätt.
• Gracenote, Gracenote-logon och -logotypen, och "Powered by Gracenote"-logon är antingen registrerade varumärken eller varumärken som tillhör Gracenote, Inc. i USA och/eller andra länder.
• Google, Google Play, Chromecast, YouTube, Android TV och andra relaterade märken och logos är varumärken som tillhör Google LLC.
• För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen, DTS och symbolen tillsammans samt Digital Surround är registrerade varumärken eller varumärken som tillhör DTS, Inc. i USA och/eller andra länder. © DTS, Inc. Med ensamrätt.
• Netflix är ett registrerat varumärke som tillhör Netflix, Inc.
• DiSEqC™ är ett varumärke som tillhör EUTELSAT.

Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner.

• TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.
• Alla andra varumärken tillhör sina respektive ägare.

Årligt energiforbrug*7

KD-49XH91xx / 49XH85xx: 146 kWh pr. år

KD-43XH91xx / 43XH85xx: 123 kWh pr. år

Strømforbrug i standby ^8*9

0,50 W (25 W i software-/

EPG-opdateringstilstand)

Skærmopløsning

3.840 punkter (vandret) × 2.160 linjer (lodret)

Udgangseffekt

USB 1/2

5 V = 500 mA MAKS

USB 3

5 V, 900 mA MAKS
