BRUKSANVISNING EC3200AOW2 ELECTROLUX

A) Termostatknap
B) Position for halv fyldning
C) Position for hel fyldning

Fare for personskade eller skade på produktet.

Rim av fryseren när rimlaget har blitt ca. 10-15 mm tykt.

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠ SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

1.2 Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer

• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

• Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.

• Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.
• Var noga med att inte skada kylkretsen.

• Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga för att rengöra produkten.

• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten där den står i direkt solljus.
• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste vara jordad.
• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta service eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frusna maten.

2.4 Inre belysning

- Lamptypen i den här produkten är inte lämplig som rumsbelysning.

2.5 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. ANVÄNDNING

3.1 Kontrollpanel

1 2 3 Off 0 1 6 2 5 4 * ① △

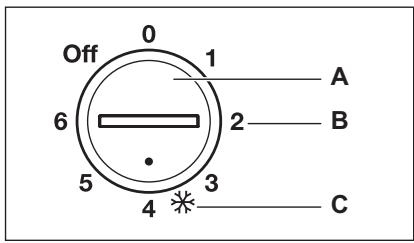

3.2 Slå på

Off 0 1 A 6 2 B 5 3 4 C

1. Sätt i stickkontakten i eluttaget.
2. Vrid temperaturreglaget till fulladdat läge och lämna produkten igång i 24 timmar för att låta den nå rätt temperatur innan du placerar mat inuti.

Nätindikatorn tänds

1. Justera temperaturreglaget efter hur mycket livsmedel som lagras.

3.3 Stänga av

Vrid temperaturreglaget till OFF-läget.

3.4 Temperaturreglering

Temperaturen inuti produkten kontrolleras av temperaturreglaget som sitter på kontrollpanelen.

Gör följande för att använda produkten:

- För varmare temperatur, vrid temperaturreglaget mot lägre siffra.

1 Temperaturreglage
2 Nätindikering
3 Varningslampa vid för hög temperatur

A) Temperaturreglage
B) Halvladdat läge
C) Fulladdat läge

- vrid temperaturreglaget mot högre siffra för att få kallare temperatur.

Om mindre mängder livsmedel ska frysas in är halvladdat läge lämpligast.

Om stora mängder livsmedel ska frysas in är fulladdat läge lämpligast.

3.5 Larm vid för hög temperatur

En temperaturökning i frysboxen (t.ex. på grund av ett strömavbrott) indikeras genom att larmkontrollampan tänds

Lägg inte in mat i frysen under larmperioden.

När normala förhållanden har återställts slocknar larmlampan automatiskt.

4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

WARNING!

Se säkerhetsavsnitten.

4.1 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten

5. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

5.1 Infrysning av färskä livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

Den största mängden matvaror som kan frysas inom 24 timmar anges på typskylten. ^1

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

5.2 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst 24 timmar med temperaturreglaget i läget Fulladdad innan du lägger in några matvaror.

FÖRSIKTIGHET!

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Temperaturökningstid", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET!

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

5.3 Öppna och stänga locket

FÖRSIKTIGHET!

Dra aldrig i handtaget med överdriven kraft.

Eftersom locket har en tätt åtsittande tätning är det inte så lätt att öppna direkt efter stängning (på grund av vakuumet som bildas på insidan). Vänta några minuter innan du öppnar produkten igen.

Vakuumventilen hjälper dig att öppna locket.

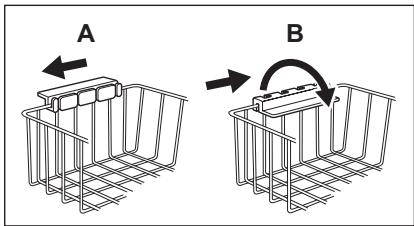

5.4 Förvaringskorgar

Häng korgarna på frysens övre kant (A) eller placera dem inuti frysen (B). Vänd och fixera handtagen för dessa två positioner såsom visas på bilden.

A B

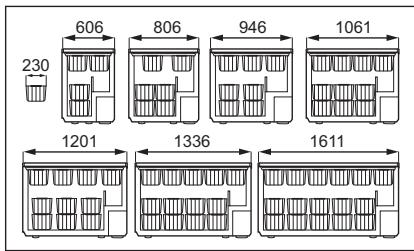

Följande bilder visar hur många korgar som kan placeras i de olika frysmodellerna.

Korgarna glider in i varandra.

230 606 806 946 1061 1201 1336 1611

6. RÅD OCH TIPS

WARNING!

Se säkerhetsavsnitten.

6.1 Tips för infrysning

Här följer några tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den största mängd mat som kan frysas inom 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare livsmedel som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rena matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.

7. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

Du kan köpa ytterligare korgar hos vår lokala serviceavdelning.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

6.2 Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• transportera frysta matvaror från affären till frysen så snabbt som möjligt;
• Öppna inte locket för ofta och låt det inte stå öppet längre tid än absolut nödvändigt
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Overskrid inte den förvaringsperiod som anges av matvarans tillverkare.

7.1 Regelbunden rengöring

FÖRSIKTIGHET!

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt Var försiktig så att du inte skadar kylsystemet Kompressorområdet behöver inte rengöras.

1. Stäng av produkten.
2. Rengör regelbundet produkten och tillbehören med varmt vatten och neutral såpa. Rengör locktätningen noga.
3. Torka produkten noga.
4. Sätt i stickkontakten i eluttaget.
5. Sätt på produkten.

7.2 Avfrostning av frysen

FÖRSIKTIGHET!

Använd aldrig vassa metallverktyg för att skrapa av frost eftersom produkten kan skadas. Använd inga mekaniska verktyg eller andra medel för att påskynda affrostningsprocessen utöver de som rekommenderas av tillverkaren. En temperaturökning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Frosta av frysen när frostlagret har en tjocklek på cirka 10-15 mm.

Mängden frost på väggarna i produkten ökar om det är hög luftfuktighet i miljön på

8. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

8.1 Om produkten inte fungerar

Problem	Möjlig orsak	Åtgärd
Produkten fungerar inte.	Produkten har stängts av.	Sätt på produkten.

utsidan och om de frusna matvarorna inte förpackats ordentligt.

Bästa tillfället att avfrosta frysen är när den innehåller lite eller ingen mat alls.

1. Stäng av produkten.
2. Plocka ut matvarorna, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.
3. Låt locket stå öppet, lossa pluggen från tömningshålet och samla upp allt avfrostningsvatten på en bricka. Använd en skrapa för att snabbt ta bort is.
4. När avfrostningen är klar, torka noga av insidan och anslut frysboxen till eluttaget.
5. Sätt på produkten.
6. Ställ in temperaturreglaget på högsta kyleffekt och låt produkten stå i två eller tre timmar med denna inställning.
7. Lägg tillbaka matvarorna som du tidigare plockade ut.

7.3 Långa uppehåll i använding

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Stäng av produkten och koppla loss den från eluttaget.
2. Plocka ur alla matvaror
3. Avfrosta och rengör produkten och alla tillbehör
4. Låt locket stå öppet för att undvika obehagliga lukter

Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

Problem	Möjlig orsak	Åtgård
	Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
	Eluttaget är strömlöst.	Anslut en annan elektrisk produkt till eluttaget. Kontakta en behörig elektriker.
Produkten bullrar.	Produkten står ostadigt.	Kontrollera om produkten står stabilt.
	Distanshållarna som sitter mellan produktens baksida och rörledningarna lossnar.	Sätt tillbaka dem på plats.
Ljudligt eller visuellt larm är på.	Skåpet har nyligen slagits på eller temperaturen i produkten är för hög.	Se "Larm vif öppen dörr" eller "Larm vid hög temperatur" och om problemet kvarstår, kontakta en behörig elektriker eller närmatse auktoriserade serviceverkstad.
Strömindikatorlampan blinkar.	Ett fel har inträffat i mätningen av produktens temperatur.	Kontakta en behörig elektriker eller närmaste auktoriserade serviceverkstad.
	Produkten fungerar inte korrekt.	Kontakta en behörig elektriker eller närmaste auktoriserade serviceverkstad.
Det går inte att stänga lock-et helt.	Lockets tätningar är smutsiga eller klibbiga.	Rengör lockets tätningar.
	Det har bildats för mycket frost.	Avlägsna överflödig frost.
	Matförpackningar blockerar locket.	Arrangera förpackningarna på rätt sätt. Se dekalen i produkten.
Locket är svårt att öppna.	Lockets tätningar är smutsiga eller klibbiga.	Rengör lockets tätningar.
	Ventilen är blockerad.	Kontrollera ventilen.
Lampan fungerar inte.	Lampan är i standby-läge.	Stäng och öppna dörren.
	Lampan är trasig.	Se avsnittet "Byte av lamp-an".
Kompressorn är kontinuerligt i drift.	Temperatur är felaktigt inställd.	Se avsnittet "Användning".
	Stora mängder mat har lagts in samtidigt för infrysning.	Vänta några timmar och kontrollera sedan temperaturen igen.
Problem	Möjlig orsak	Åtgärd
	Rumstemperaturen är för hög.	Se klimatklasstabellen på märkskylten.
	Alltför varm mat har lagts in.	Låt mat svalna till rumstemperatur före infrysning.
	Locket har öppnats för ofta.	Låt inte locket stå öppet längre än nödvändigt.
	Locket är inte stängt orden- tligt.	Kontrollera att locket stängs ordentligt och att tätningar- na är oskadda och rena.
Det har bildats för mycket frost och is.	Dörren är inte korrekt stängd eller packningen är deformerad/smutsig.	Se avsnittet "Stängning av dörren".
	Vattentömningspluggen är inte korrekt placerad.	Placera vattentömnings- pluggen på rätt sätt.
	Matvarorna är inte korrekt förpackade.	Förpacka matvarorna or- dentligt.
	Temperatur är felaktigt in- ställd.	Se avsnittet "Användning".
	Locket stängs inte orden- tligt eller sluter inte tätt.	Kontrollera att locket stängs ordentligt och att tätningar- na är oskadda och rena.
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt in- ställd.	Ställ in en högre/lägre tem- peratur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dörren".
	Produktens temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
	Många produkter har lagts in för förvaring samtidigt.	Lägg in färre produkter för förvaring samtidigt.
	Frosten är tjockare än 4-5 mm.	Avfrosta produkten.
	Dörren har öppnats för ofta.	Öppna dörren bara när det behövs.
	Kalluft cirkulerar inte i pro- dukten.	Se till att kalluft kan cirku- lera i produkten.

8.2 Kundtjänst

Kontakta vår lokala serviceavdelning om produkten fortfarande inte fungerar korrekt efter ovanstående kontroller.

För att erhålla snabb service är det viktigt att du uppger frysboxens modellbeteckning och serienummer. Dessa uppgifter finner du på garantisedeln

eller på typskylten som sitter på höger sida utanpå produkten.

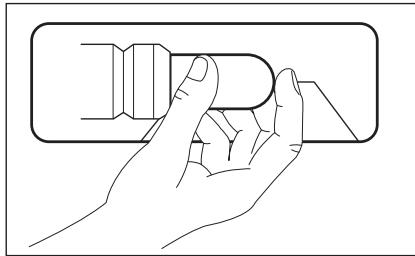

8.3 Byte av lampan

WARNING!

Tillse att eventuellt lampglas sättes tillbaka efter byte av lampa. Använd inte frysboxen om lampglaset är skadat eller saknas.

1. Koppla bort produkten från eluttaget.
2. Byt ut den gamla lampan mot en ny lampa med samma effekt och som är

9. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

9.1 Placering

FÖRSIKTIGHET!

Om du kasserar en gammal frysbox som har ett lås eller spärr i dörren måste du göra låsanordningen obrukbar för att förhindra att barn blir instängda i produkten

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN	+10 °C till + 32 °C
N	+16 °C till + 32 °C
ST	+16 °C till + 38 °C
T	+16 °C till + 43 °C

särskilt utformad för produkten (max. effekt anges på belysningsenheten).

1. Sätt i stickkontakten i eluttaget.

2. Öppna locket. Kontrollera att belysningen tänds.

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det temperaturområdet. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter

När kylskåpet har installerats skall stickkontakten vara åtkomlig

9.2 Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Luftflödet bakom produkten måste vara tillräckligt.

1. Placera frysboxen horisontell på en plan och stabil yta Frysboxen måste stå stadigt på alla fyra fötterna

2. Se till att det är minst 5 cm fritt utrymme bakom produkten

3. Se till att det är minst 5 cm fritt utrymme på produktens sidor.

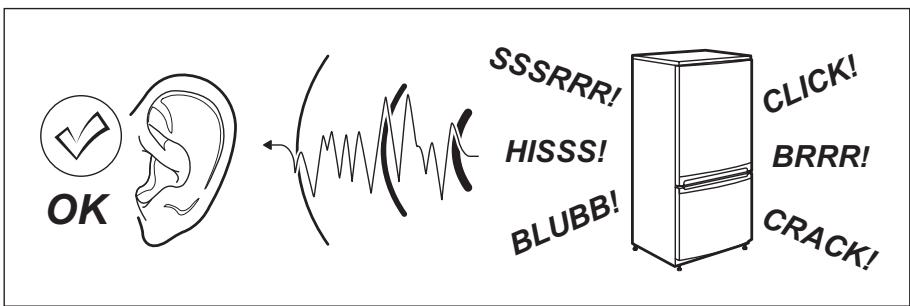

10. BULLER

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

SSSRRR! SSSRRR! CLICK! CLICK!

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK! CRACK!

11. TEKNISK INFORMATION

11.1 Tekniska data

Höjd	mm	876
Bredd	mm	1050
Djup	mm	665
Temperaturökningstid	Timmar	32
Nätspänning	Volt	230 - 240
Frekvens	Hz	50

Den tekniska informationen anges på typskylten som sitter på utsidan av produkten, samt på energietiketten.

12. MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen ⚙ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
