KIL22AFE0 - Kylskåp BOSCH - Gratis bruksanvisning och manual

Produkttyp	Inbyggt kylskåp med frysfack
Modell	KIL22AFE0
Märke	Bosch
Mått (H x B x D)	Cirka 177 x 54 x 55 cm
Vikt	Cirka 60 kg
Strömförsörjning	220-240 V, 50/60 Hz
Energiklass	Inget angivet i manualen
Invändig belysning	LED-spotbelysning (underhållsfri, utbytbar)
Hylla	Justerbara glashyllor, utdragbar hylla, frysskåpshylla
Förvaringslådor	Frukt-/grönsakslåda, kylskåpslåda, utdragbar låda
Dörrfack	Avtagbara dörrfack
Gångjärnstyp	Platt gångjärn eller skjutgångjärn (utbytbart)
Dörrtätning	Utbytbar, värmereglerbar
Säkerhetsfunktioner	Koppla bort strömmen före reparation; använd skyddshandskar; använd originalreservdelar
Reparation	DIY-reparation stöds för listade reservdelar; kontakta kundtjänst för andra
Verktyg som krävs för reparation	Torx-bit TX20 (6,3 mm), spårskruvmejsel (2,4 x 0,4 mm), specialverktyg [00342180]
Installation	Inbyggd; möbeldörr måste avlägsnas för gångjärnsbyte

Vanliga frågor - KIL22AFE0 BOSCH

Hur byter jag ut dörrtätningen på mitt Bosch KIL22AFE0 kylskåp?

Lossa dörrtätningen från spåret på högra och vänstra hörnen, dra sedan ut den. Kontrollera spåret för skador. Om det är något deformerat, värm tätningen med en hårtork eller varmt vatten och forma om den. Tryck in tätningen i spåret steg för steg. Små sidohål är funktionella för ventilation.

Hur tar jag bort det platta gångjärnet?

Koppla först bort apparaten från strömmen och ta bort möbeldörren. Öppna kylskåpsdörren, ta bort två gångjärnskåpor, lossa fyra skruvar (1), skjut ut och ta bort dörren (2), ta sedan bort de fyra skruvarna och gångjärnen. Använd en Torx-bit TX20.

Hur byter jag ut skjutgångjärnet?

Koppla bort strömmen, separera möbeldörren och apparatdörren. Skruva loss två skruvar (1) för att ta bort det övre gångjärnet (2), ta bort dörren (3), skruva sedan loss två skruvar (4) för att ta bort det nedre gångjärnet (5). Montera i omvänd ordning.

Hur tar jag bort ett dörrfack?

Öppna dörren och lyft dörrfacket uppåt för att ta bort det. Montera i omvänd ordning.

Hur byter jag ut en hylla?

Öppna dörren och dra ut hyllan för att ta bort den. Montera i omvänd ordning.

Hur tar jag bort den utdragbara hyllan?

Dra ut den utdragbara hyllan tills låsanordningen frigörs. Sänk den och sväng ut den åt sidan. Montera i omvänd ordning.

Hur byter jag ut frysskåpshyllan?

Öppna dörren och dra ut frysskåpshyllan. Montera i omvänd ordning.

Hur tar jag bort frukt- och grönsakslådan?

Dra ut lådan helt (1) och ta sedan bort den (2). Montera i omvänd ordning.

Hur byter jag ut LED-spotbelysningen?

Koppla bort strömmen och ta bort hyllorna i kylfacket. Frigör LED-spotbelysningens lock, dra det inåt och tryck framåt. Ta bort modulen och koppla bort den elektriska anslutningen. Använd ett specialverktyg [00342180] och en spårskruvmejsel. Montera i omvänd ordning.

Vilka verktyg krävs för reparationer på detta kylskåp?

Vanliga verktyg inkluderar en Torx-bit TX20 (6,3 mm, 1/4"), en spårskruvmejsel (blad 2,4 mm x 0,4 mm x 60 mm) och ett specialverktyg [00342180]. Använd alltid skyddshandskar och koppla bort strömmen innan du börjar.

BRUKSANVISNING KIL22AFE0 BOSCH

1.2 Symbolförklaringar....465

1.2.1 Faronivåer 465

1.2.2 Risksymboler....465

1.2.3 Varningarnas struktur 466

1.2.4 Allmänna symboler.... 466

Säkerhet 467

2.1 Allmänna säkerhetsanvisningar....467

2.1.1 Alla hushållsmaskiner 467

Verktyg och hjälpmedel 468

Reparation 469

4.1 Byta dörrpackning....469

4.1.1 Ta bort dörrpackning 469

4.1.2 Montera dörrpackning 469

4.2 Byta platt gångjärn.... 472

4.2.1 Ta bort platt gångjärn 472

4.2.2 Montera platt gångjärn 473

4.3 Byta glidgångjärn 474

4.3.1 Ta bort glidgångjärn 474

4.3.2 Montera glidgångjäm.... 474

4.4 Byta dörrhylla 475

4.4.1 Ta bort dörrhylla.... 475

4.4.2 Montera dörrhylla.... 475

4.5 Byta hylla 476

4.5.1 Ta bort hylla.... 476

4.5.2 Montera hylla....476

4.6 Byta utdragbar hylla....477

4.6.1 Ta bort utdragbar hylla 477

4.6.2 Montera utdragbar hylla 477

4.7 Byta frysdelens hylla.... 478

4.7.1 Ta bort frysdelens hylla 478

4.7.2 Montera frysdelens hylla.... 478

4.8 Byta frukt- och grönsakslåda.... 479

4.8.1 Ta bort frukt- och grönsakslåda 479

4.8.2 Montera frukt- och grönsakslåda 479

4.9 Byta skiljeplatta och lock till frukt- och grönsakslåda.... 480

4.9.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda 480

4.9.2 Montera skiljeplatta och lock till frukt- och grönsakslåda.... 480

4.10 Byta cool fresh-fack 481

4.10.1 Ta bort cool fresh-fack 481

4.10.2 Montera cool fresh-fack 481

4.11 Byta utdragbar låda.... 482

4.11.1 Ta bort utdragbar láda 482

4.11.2 Montera utdragbar låda.... 482

4.12 Byta LED-spotlight 483

4.12.1 Ta bort LED-spotlight 483

4.12.2 Montera LED-spotlight 484

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en vaming som vamar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Lát utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")
Specialverktyg[00342180]

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. If Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta platt gångjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Möbeldörren har tagits bort. Se Monteringsanvisning.
Dörren är öppen.

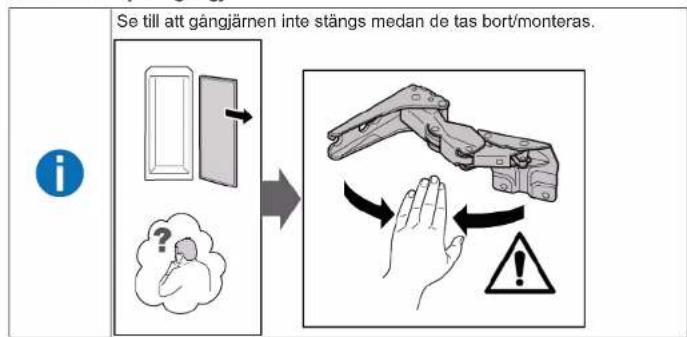

4.2.1 Ta bort platt gångjärn

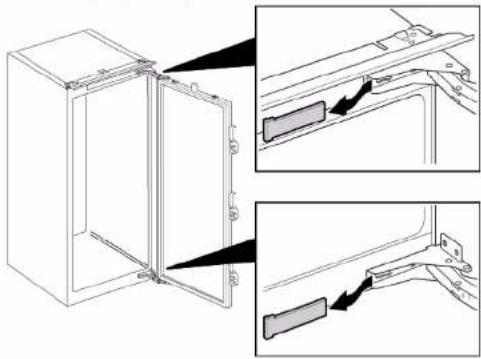

1. Ta bort de tvä gångjärnsskydden.

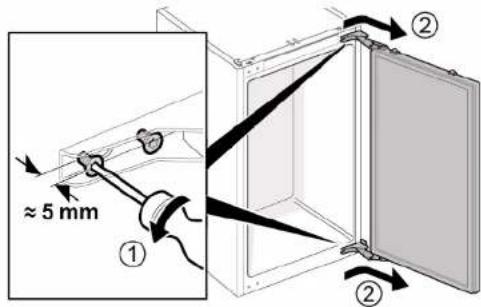

1. 1. Lossa på de fyra skruvarna (1).
2. Skjut ut och ta bort dörren (2).

1. 1. Ta bort de fyra skruvarna (1).
2. Ta bort gångjärnen (2).

Gångjärnen har tagits bort.

4.2.2 Montera platt gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta glidgångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Möbeldörren och apparatens dörr är separerade. Se Monteringsanvisning.

4.3.1 Ta bort glidgångjärn

1. Skruva ur de två skruvarna (1).
2. Ta bort det övre gångjärnet (2).
3. Ta bort dörren (3)
4. Skruva ur de två skruvarna (4).
5. Ta bort det nedre gångjärnet (5).

Gångjärnen har tagits bort.

4.3.2 Montera glidgångjärn

Montera i omvänd ordning.

Reparation

4.4 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.5 Byta hylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.6 Byta utdragbar hylla

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort utdragbar hylla

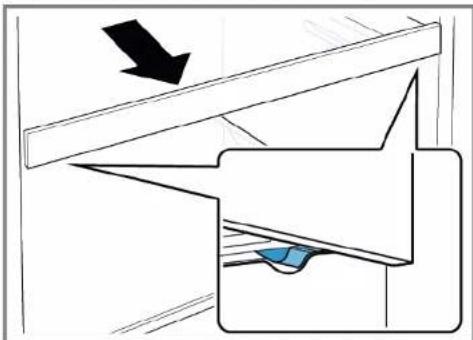

1. Dra ut den utdragbara hyllan tills lässpärren släpper.

1. Sänk den utdragbara hyllan och sväng ut den åt sidan.

2. Den utdragbara hyllan har tagits bort.

4.6.2 Montera utdragbar hylla

Montera i omvänd ordning.

Reparation

4.7 Byta frysdelens hylla

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort frysdelens hylla

▶ Dra ut frysdelens hylla.

Montera i omvänd ordning.

Reparation

4.8 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort frukt- och grönsakslåda

4.8.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.9 Byta skiljeplatta och lock till frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort skiljeplatta och lock till frukt- och grönsakslåda

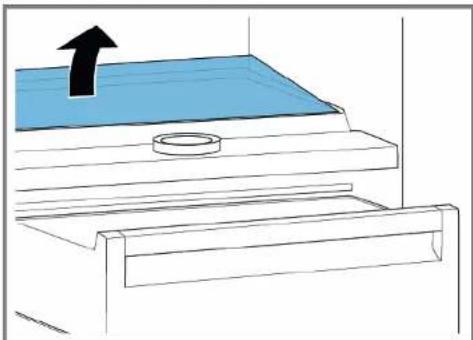

1. Ta bort glasskivan från skiljeplattan.

1. Ta bort frukt- och grönsakslådan.→479

2. 1. Tryck på spaken på undersidan på båda sidorna av skiljeplattan (1).
3. Dra skiljeplattan framåt (2).

1. Lyft upp skiljeplattan och sväng ut den i sidled.

→ Skiljeplattan har tagits bort.

1. 1. Lyft på locket till frukt- och grönsakslådan.

2. Dra locket till frukt- och grönsaksládan framåt och sväng ut det i sidled.

→ Locket till frukt- och grönsakslådan har tagits bort.

4.9.2 Montera skiljeplatta och lock till frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.10 Byta cool fresh-fack

Förutsättning:

Dörren är öppen.

4.10.1 Ta bort cool fresh-fack

▶ 1. Luta cool fresh-facket framát (1).
2. Ta bort cool fresh-facket (2).

Montera i omvänd ordning.

Reparation

4.11 Byta utdragbar låda

Förutsättning:

Dörren är öppen.

4.11.1 Ta bort utdragbar låda

1. Luta den utdragbara lâdan framât (1).
2. Ta bort den utdragbara lädan (2).

Den utdragbara lådan har tagits bort.

4.11.2 Montera utdragbar låda

Montera i omvänd ordning.

Reparation

4.12 Byta LED-spotlight

Nödvändiga verktyg:

Specialverktyg [00342180]
Spårskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhållsfri LED-lampa.

Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Kyldelshyllorna har tagits bort.

4.12.1 Ta bort LED-spotlight

1. Lossa LED-spotlightens hölje.

1. Dra LED-spotlightens hölje inåt och tryck samtidigt framåt.

Montera i omvänd ordning.
